YJK软件的优化设计
(完整版)YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
1）框架结构：框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。
结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。
2）框剪结构：框架-剪力墙结构，俗称为框剪结构。
主要结构是框架，由梁柱构成，小部分是剪力墙。
墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。
适用于平面或竖向布置繁杂、水平荷载大的高层建筑。
3）框筒结构：如果把框剪结构剪力墙布置成筒体，围成的竖向箱形截面的薄臂筒和密柱框架组成的竖向箱形截面，可称为框架－筒体结构体系。
具有较高的抗侧移刚度，被广泛应用于超高层建筑。
4）筒中筒结构：筒中筒结构由心腹筒、框筒及桁架筒组合，一般心腹筒在内，框筒或桁架筒在外，由内外筒共同抵抗水平力作用。
由剪力墙围成的筒体称为实腹筒，在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。
5）剪力墙结构：剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。
这种结构在高层房屋中被大量运用。
6）部分框支剪力墙结构：框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。
这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。
7）板柱-剪力墙结构：柱-剪力墙结构(slab-column shearwall structure)，是由无梁楼板与柱组成的板柱框架和剪力墙共同承受竖向和水平作用的结构。
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK软件的优化设计
YJK软件的优化设计首先，我们进行了代码优化。
我们对软件的代码进行了全面地审查和优化，删除了不必要的代码片段和冗余的逻辑。
我们还对代码进行了重构，将大段的代码分割成独立的函数，提高了代码的可读性和可维护性。
此外，我们还对一些频繁调用的函数进行了优化，提高了软件的运行效率。
其次，我们对软件的数据库进行了优化。
我们使用了索引和分区等技术来提高数据库的查询和插入性能。
我们还对一些经常被查询的表进行了缓存，减少了不必要的数据库访问。
通过这些优化措施，我们提高了软件的响应速度和稳定性。
此外，我们还优化了软件的界面设计。
我们重新设计了软件的用户界面，使其更加简洁和直观。
我们对用户使用频率较高的功能进行了布局优化，使其更加容易找到和使用。
我们还增加了一些快捷操作和交互反馈，提高了用户的操作效率和体验。
另外，我们对软件的数据安全性进行了优化。
我们增加了用户的身份验证和权限控制，防止未经授权的用户访问和修改数据。
我们还增加了数据的备份和恢复功能，保证用户数据的安全性和可靠性。
通过这些措施，我们提高了软件的数据保护能力。
最后，我们还优化了软件的错误处理和异常处理机制。
我们增加了一些异常处理代码和日志记录，帮助我们追踪和解决软件的错误和异常情况。
我们还对一些可能引发错误的地方进行了代码逻辑的检查和验证，避免了异常发生的可能性。
通过这些优化措施，我们提高了软件的稳定性和可靠性。
总结起来，YJK软件的优化设计从代码优化、数据库优化、界面设计优化、数据安全性优化和错误处理优化等多个方面进行了改进。
这些优化措施不仅提升了软件的性能和用户体验，还增加了软件的稳定性和安全性。
我们将继续改进和优化YJK软件，不断提高其功能和性能，以满足更多用户的需求。
YJK参数设置详细解析
YJK参数设置详细解析YJK是一种常用的参数设置方法，在不同的领域都有应用，比如图像处理、机器学习、统计学等等。
在本文中，我们将详细解析YJK参数设置的原理、方法和实际应用。
YJK参数的原理YJK参数是一种颜色空间，它是根据颜色的主体部分(Y)、颜色的亮度部分(J)和颜色的色度部分(K)来表示的。
具体来说，Y表示颜色的明度或亮度，J表示颜色的差异，K表示颜色的饱和度。
YJK参数通常用于比较颜色之间的差异，因为它更能反映颜色的本质特征。
YJK参数设置的方法在实际应用中，YJK参数的设置需要考虑多种因素，包括颜色的光谱、亮度、饱和度、颜色的场景等等。
在这里，我们将介绍一种基本的YJK参数设置方法。
1. 调整颜色的亮度首先，要调整颜色的亮度，使其符合实际情况。
一般来说，亮度比较高的颜色更容易被大多数人感知到，而亮度比较低的颜色则相对难以被感知。
因此，在设置YJK参数的时候，需要根据实际情况适当调整颜色的亮度。
2. 调整颜色的饱和度其次，要调整颜色的饱和度，使其符合实际情况。
饱和度高的颜色在视觉上更加鲜明、鲜艳，而饱和度低的颜色则相对比较柔和、淡雅。
因此，在设置YJK参数的时候，需要根据实际情况适当调整颜色的饱和度。
3. 调整颜色的色度最后，要调整颜色的色度，使其符合实际情况。
颜色的色度决定了其在人眼中的色彩，不同的色度可以产生不同的效果。
在设置YJK参数的时候，需要根据实际情况适当调整颜色的色度。
YJK参数的实际应用YJK参数在实际应用中有着广泛的应用，下面介绍几个常见的应用场景。
1. 图像处理在图像处理中，YJK参数经常被用于图像的色域转换和色彩校正。
通过对图像的像素点进行YJK参数转换，可以得到图像的真实色彩，并实现图像的颜色调整。
2. 机器学习在机器学习中，YJK参数被用作特征向量表示。
通过对样本颜色进行YJK参数提取，可以得到更加准确的模型结果。
3. 统计学在统计学中，YJK参数被用于样本的聚类分析和统计分析。
盈建科YJKS1.3版本新功能说明
YJK1.3.0.1 版本新增功能
目录
一、建模部分 ........................................................................................................................... 3 （一）支持 OpenGL 显示方式...............................................................................3 （二）同一结构标准层可设置不同层高 ...............................................................3 （三）工程量统计中增加钢结构构件汇总统计方式 ...........................................3 （四）按房间修改时可只标注修改过的房间 .......................................................4 （五）平面图上不同颜色标注房间各项属性 .......................................................5 （六）构件荷载查询更加简便直观 ....................................................................... 7 （七）为筒仓设计建模中设置漏斗和贮料荷载菜单 ...........................................7 （八）空间结构下的导到楼层菜单 ....................................................................... 9 （九）菜单显示不全时可用鼠标中键左右拖拽 .................................................10 （十）屏幕右下菜单增加导出到 PDF 文件菜单................................................10

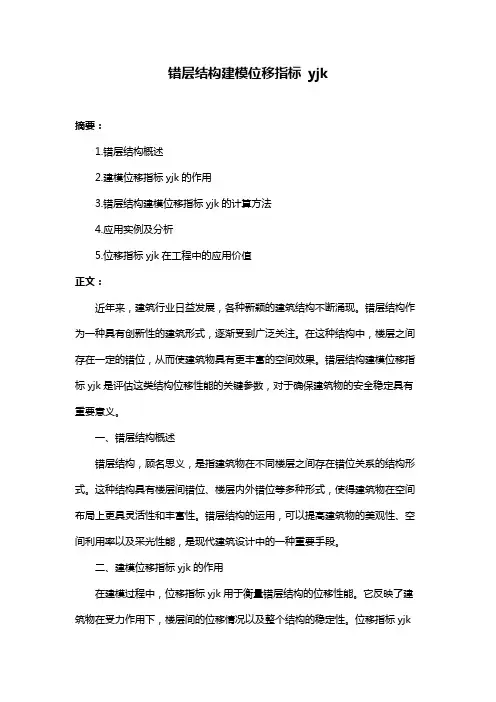

错层结构建模位移指标 yjk
错层结构建模位移指标yjk摘要：1.错层结构概述2.建模位移指标yjk的作用3.错层结构建模位移指标yjk的计算方法4.应用实例及分析5.位移指标yjk在工程中的应用价值正文：近年来，建筑行业日益发展，各种新颖的建筑结构不断涌现。
错层结构作为一种具有创新性的建筑形式，逐渐受到广泛关注。
在这种结构中，楼层之间存在一定的错位，从而使建筑物具有更丰富的空间效果。
错层结构建模位移指标yjk是评估这类结构位移性能的关键参数，对于确保建筑物的安全稳定具有重要意义。
一、错层结构概述错层结构，顾名思义，是指建筑物在不同楼层之间存在错位关系的结构形式。
这种结构具有楼层间错位、楼层内外错位等多种形式，使得建筑物在空间布局上更具灵活性和丰富性。
错层结构的运用，可以提高建筑物的美观性、空间利用率以及采光性能，是现代建筑设计中的一种重要手段。
二、建模位移指标yjk的作用在建模过程中，位移指标yjk用于衡量错层结构的位移性能。
它反映了建筑物在受力作用下，楼层间的位移情况以及整个结构的稳定性。
位移指标yjk的大小与建筑物的设计、施工及使用安全密切相关。
因此，合理确定和计算yjk 是保证建筑物安全稳定的关键。
三、错层结构建模位移指标yjk的计算方法错层结构建模位移指标yjk的计算方法主要包括以下几个步骤：1.收集相关资料：包括建筑物的设计图纸、施工记录、材料参数等。
2.建立数学模型：根据建筑物的实际情况，建立合适的数学模型，模拟位移过程。
3.计算位移指标：运用相关软件或公式，计算位移指标yjk。
4.分析与优化：分析计算结果，对不合理的位移指标进行优化，直至满足工程要求。
四、应用实例及分析某错层住宅楼，采用钢筋混凝土结构。
在设计阶段，通过计算位移指标yjk，分析其位移性能。
根据计算结果，对结构进行优化调整，以满足建筑物的安全稳定要求。
1.原始设计方案：楼层间错位较大，导致位移指标yjk超过规定范围。
2.优化方案：调整楼层间的错位关系，减小位移指标yjk。
YJK建筑结构设计软件工程应用常见问题及解决方法
Midas与YJK对比
计算振型个数60 Midas YJK
有效质量系数：X 方向: 56.49% 60.18% Y 方向: 53.99% 57.50%
基底剪力：X 方向: 38929.8 38831.4 Y 方向: 33762.8 38506.2
6.53% 6.50% 3.31% 1.98%
16
YJK与PKPM计算结果的差异及产生的原因
29
YJK与PKPM计算结果的差异及产生的原因
• 梁正截面设计时，如果有轴力，
– YJK取同一组合下的弯矩、轴力进行配筋设计；有控制 参数确定梁在压弯状态下是否按柱配筋；
– PKPM先计算地震、非地震组合下轴力最大值，然后将 该轴力与各组合弯矩一起计算配筋；
30
YJK与PKPM计算结果的差异及产生的原因
Y 方向: 16970.2 19879.7 17.14%
YJK
计算振型个数
21个 38个
有效质量系数：X 方向: 77.39% 90.69%
Y 方向: 77.64% 96.57%
基底剪力：X 方向: 17253.5 18522.7
Y 方向: 17164.8 20043.6
17.19% 24.38% 7.36% 16.77%
3
导PKPM模型时应注意的问题
• 从PKPM转过来
• 多塔定义及多塔中的属性定义不能转，如层高、材料强度等；（下个 版本可转）
• 使用上网转PKPM方式时，特殊构件定义转过来之后单构件级别的属 性变成手工指定状态，会导致YJK中楼层级别的属性中定义的材料强度 等无效，需在YJK中手工删除特殊构件定义的属性（本地转换不存在这 个问题）；
– YJK仅对地下室1层采用和上部结构相同的抗震等级，而 对地下室层以下各层的抗震等级都设置为4，对地下一 层以下抗震构造措施的抗震等级逐层降低一级，但不 低于四级。 PKPM需人工指定；
YJK软件学习(五)--优化设计省钢筋
盈建科软件在满足规范要求和足够安全的前提下， 最大限度地节约材料和造价， 实现建 筑结构设计的真正绿色环保。 上部结构 非框架 梁 矩形混 凝土梁 传统软件问题 非框架梁应按照按照非抗震设计。 但是传统软件须手工指定处理，很 麻烦，实践中非框架梁经常按照抗 震要求设计。配筋量大。 传统软件矩形混凝土梁未考虑楼板 翼缘的影响。配筋量大。 传统软件将边框柱和其所连的剪力 墙分别配筋，并将二者配筋相加作 为最终边缘构件的配筋。配筋量很 大。 传统软件截面配筋设计时， 《型 使用 钢混凝土组合结构技术规程》(JGJ 138-2001)，只考虑本方向工型钢， 忽略另一方向工字钢作用。配筋量 大。 盈建科解决方案 对于搭接在框架梁上的次梁，自 动按照非抗震设计。 设置参数：与剪力墙相连的梁可 按照非框架梁设计。 矩形混凝土梁按考虑楼板翼缘 的 T 型梁配筋。 设置参数：墙柱配筋设计考虑端 柱。 节约钢筋量 梁的 3%
YJK 对桩土反力按照有限元计算 5-10% 混 凝 结果取用，对柱墙冲切角范围下 土 的桩自动找出并取其反力值，对 互相连接的柱墙按照合并的组 合截面计算，符合实际受力状 况。YJK 提供详细的冲切抗剪计 算书，注明计算公式和每一个中 间变量值。因此使用 YJK 软件可 比传统软件减少基础厚度很多。
剪力墙的 5%~10%
支座 配筋 板
提供对楼板的全层按照有限元 板的 5-10% 计算的方法，使房间之间的楼板 保持协调，支座两边弯矩平衡， 可以考虑到相邻房间的跨度、板 厚、荷载等的不同影响，计算精 确合理。 设置参数：是否考虑梁的刚度。 可得到更经济合理的楼板配筋 结果。
梁刚度 影响
~1~
优化设计省钢筋、智选盈建科软件
基础 地下室 抗震等 级 传统软件问题 盈建科解决方案 节约钢筋量 地下室的 5%
YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
2、结构材料信息：按实际情况填写。
3、结构所在地区：一般选择“全国”。
分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。
5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。
6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。
程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
9、加强层所在层号：人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数：用于框支剪力墙结构。
高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用与有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。
YJK优化设计技术讲解
地下室设计
地下室外墙的抗剪与施工缝验算按全长 设计
• 传统软件：
– 按节点之间的距离进行正截面、抗剪、施工缝的计算。 – 出现同一直线的墙段，斜截面抗剪有的超限，有的不超限的不合
理现象。
• 软件处理：
– 按节点之间的距离进行正截面计算； – 抗剪与施工缝验算按全长计算；
按节点长度计算
解决由于施工缝验算造成的超限
yjk结构设计软件系统?yjk除了解决了一大批结构设计中的难点热点问题填补了大量应用需求的空白外其设计结果的用钢量和工程量也有比较明显的降低?合理的结构设计应是在满足规范要求和足够安全的前提下最大限度地节约材料和造价实现建筑真正的绿色和环保27当前软件主要问题?当前主要的问题是当前普遍应用的软件中对很多问题的处理存在不全面粗放的状况?我们首先从几个方面详细梳理了现软件存在的问题这些问题将直接导致结构钢筋混凝土等材料的浪费和造价的增加
自定义材料属性
注意事项
自定义材料属性
按照《广东高规》DBJ15-922013的调整
参数“结构所在地区”下可选择：广东高规 DBJ15-92-2013
刚度突变薄弱层的判断
• 《广高规》3.5.2简化了刚度突变薄弱层的判断：本层与相 邻上层的比值不宜小于0.9
• 框架结构和剪力墙结构侧向刚度比统一为楼层剪力与层间 位移角之比
• 《高规》5.2.1 高层建筑结构地震效应计算时，可对剪力 墙连梁刚度予以折减，折减系数不宜小于0.5。
计算参数中可对风荷载计算的连梁刚度折减系数单独设置
对混凝土剪力墙进行竖向荷载下考虑徐变收 缩的轴向刚度折减
• 《广高规》5.2.6条：计算长期荷载作用下钢（钢管混凝土）框架-混 凝土核心筒结构的变形和内力时，考虑混凝土徐变、收缩的影响，混 凝土核心筒的轴向刚度可乘以0.5-0.6的折减系数。
YJK软件的优化设计精编版
Y J K软件的优化设计集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-一、当前软件(P K P M)主要问题1、计算模型落后甚至不正确的若干方面2、采用的算法不完全满足规范要求的若干方面3、采用的过于简化的计算模型的若干方面4、设计观念已经落后的若干方面5、计算模型粗放忽略了结构有利要素的若干方面6、涉及优化的关键环节缺失的若干方面7、不开放接口的封闭观念1、计算模型落后甚至不正确的若干方面（1）基础筏板、桩筏或桩承台有限元计算常给出配筋异常大的结果（2）楼板按照单房间的导致支座钢筋偏大；（3）基础冲切计算流程错误导致筏板承台厚度过大；（4）承台独基与地基梁的重复计算造成重复布置2、采用的算法不完全满足规范要求的若干方面（1）剪力墙边缘构件配筋的单肢配筋方式配筋过大或不够；（2）柱剪跨比按简化计算方法常导致短柱过多超限过多；（3）型钢混凝土柱的配筋按不同规程才可优化3、采用的过于简化的计算模型的若干方面（1）对弹性时程分析结果只能作全楼统一的地震作用放大；（2）对活荷载的折减系数、重力荷载代表值系数只能设置全楼统一的数值；（3）施工模拟计算不能胜任目前多种工程需要；（4）转换梁按照梁杆件计算模型导致易发生抗剪抗弯超限；（5）地下室外墙的计算模型不合理导致地下室外墙过大的配筋设计；（6）基础考虑上部楼层刚度的计算不全面；4、设计观念已经落后的若干方面认为梁设计时考虑楼板的壳元计算减少梁的配筋偏于不安全5、计算模型粗放忽略了结构有利要素的若干方面（1）地下1层以下地下室的不需按抗震设计；（2）梁配筋计算没有考虑支承梁的柱的宽度影响；（3）应正确区分框架梁与非框架梁；6、涉及优化的关键环节缺失的若干方面（1）基础承载力验算；（2）基础冲切计算；（3）柱对筏板的冲跨比计算；（4）柱剪跨比；（5）防水板和桩的抗浮计算二、YJK软件的优化设计1、结构设计计算的优化空间很大YJK软件依靠先进的技术和对规范全面的把握，可以明显改进结构设计的经济合理性，节约材料。
YJK软件学习(五)--优化设计省钢筋
剪力墙的 5%~10%
支座 配筋 板
提供对楼板的全层按照有限元 板的 5-10% 计算的方法，使房间之间的楼板 保持协调，支座两边弯矩平衡， 可以考虑到相邻房间的跨度、板 厚、荷载等的不同影响，计算精 确合理。 设置参数：是否考虑梁的刚度。 可得到更经济合理的楼板配筋 结果。
梁刚度 影响
~1~
优化设计省钢筋、智选盈建科软件
基础 地下室 抗震等 级 传统软件问题 盈建科解决方案 节约钢筋量 地下室的 5%
传统软件对地下室 1 层以下仍按照 根据《抗规》第 6.1.3‐3，合理 上部结构相同的抗震等级设计，即 降低地下室嵌固层以下的抗震 仍按照和上部结构相同的抗震要求 等级。十分经济合理。 进行设计，除非设计人员进行了修 改，否则配筋量大。 传统软件在进行地下室外墙的抗剪 与施工缝验算时是按照逐段的小片 墙、 即按节点之间的墙进行正截面、 抗剪、施工缝的计算的，常出现同 一直线上的不同墙段有的满足要 求、而有的不满足要求的情况。错 误报告！ 传统软件有限元计算时不能计算剪 力墙承受面外荷载的情况，它对地 下室外墙承受面外荷载的工况采用 了另外的简化模型计算，不能考虑 竖向各层连续的因素、将墙的周边 支撑简化为上下两端支撑等，常造 成地下室外墙配筋过大。 传统软件有限元计算结果输出很 乱，看不出受力大小的分布，找不 到弯矩和配筋的分布状况，只能得 到最终的基础配筋量。 对地下室外墙的抗剪与施工缝 验算按全长设计，避免计算错误 报告不满足要求，避免加大设计 截面造成的不必要的支出。
筏板通 长钢筋
基 础
冲切抗 剪计算
传统软件对基础的冲切抗剪计算问 题很多，如内筒冲剪计算时筒底反 力按照整个基础的平均值取用，取 值过小，造成筏板厚度大很多。又 如柱墙对筏板及承台的冲切计算时 也是对土反力取平均值（偏小） ，特 别是不能考虑桩的反力，也常造成 筏板厚度过大。桩冲切计算时不能 按桩实际受力值，而是按照桩承载 力取值 （过大） 造成基础厚度过大。 ，
(完整版)YJK参数设置详细解析
结构总体信息1、结构体系：按实际情况填写。
1）框架结构：框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。
结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。
2）框剪结构：框架-剪力墙结构，俗称为框剪结构。
主要结构是框架，由梁柱构成，小部分是剪力墙。
墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。
适用于平面或竖向布置繁杂、水平荷载大的高层建筑。
3）框筒结构：如果把框剪结构剪力墙布置成筒体，围成的竖向箱形截面的薄臂筒和密柱框架组成的竖向箱形截面，可称为框架－筒体结构体系。
具有较高的抗侧移刚度，被广泛应用于超高层建筑。
4）筒中筒结构：筒中筒结构由心腹筒、框筒及桁架筒组合，一般心腹筒在内，框筒或桁架筒在外，由内外筒共同抵抗水平力作用。
由剪力墙围成的筒体称为实腹筒，在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。
5）剪力墙结构：剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。
这种结构在高层房屋中被大量运用。
6）部分框支剪力墙结构：框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。
这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。
7）板柱-剪力墙结构：柱-剪力墙结构(slab-column shearwall structure)，是由无梁楼板与柱组成的板柱框架和剪力墙共同承受竖向和水平作用的结构。
YJK软件的优化设计
YJK软件的优化设计一、当前软件(PKPM)主要问题1、计算模型落后甚至不正确的若干方面2、采用的算法不完全满足规范要求的若干方面3、采用的过于简化的计算模型的若干方面4、设计观念已经落后的若干方面5、计算模型粗放忽略了结构有利要素的若干方面6、涉及优化的关键环节缺失的若干方面7、不开放接口的封闭观念1、计算模型落后甚至不正确的若干方面（1）基础筏板、桩筏或桩承台有限元计算常给出配筋异常大的结果（2）楼板按照单房间的导致支座钢筋偏大；（3）基础冲切计算流程错误导致筏板承台厚度过大；（4）承台独基与地基梁的重复计算造成重复布置2、采用的算法不完全满足规范要求的若干方面（1）剪力墙边缘构件配筋的单肢配筋方式配筋过大或不够；（2）柱剪跨比按简化计算方法常导致短柱过多超限过多；（3）型钢混凝土柱的配筋按不同规程才可优化3、采用的过于简化的计算模型的若干方面（1）对弹性时程分析结果只能作全楼统一的地震作用放大；（2）对活荷载的折减系数、重力荷载代表值系数只能设置全楼统一的数值；（3）施工模拟计算不能胜任目前多种工程需要；（4）转换梁按照梁杆件计算模型导致易发生抗剪抗弯超限；（5）地下室外墙的计算模型不合理导致地下室外墙过大的配筋设计；（6）基础考虑上部楼层刚度的计算不全面；4、设计观念已经落后的若干方面认为梁设计时考虑楼板的壳元计算减少梁的配筋偏于不安全5、计算模型粗放忽略了结构有利要素的若干方面（1）地下1层以下地下室的不需按抗震设计；（2）梁配筋计算没有考虑支承梁的柱的宽度影响；（3）应正确区分框架梁与非框架梁；6、涉及优化的关键环节缺失的若干方面（1）基础承载力验算；（2）基础冲切计算；（3）柱对筏板的冲跨比计算；（4）柱剪跨比；（5）防水板和桩的抗浮计算1、结构设计计算的优化空间很大设计阶段实现对结构成本（钢筋和混凝土材料用量）的显著优化，应成为当前甲方和房地产商重视的措施2、以技术进步带动设计优化开发更先进的计算方法全面的贯彻规范纠正目前软件中大量不合理处理环节，从而发挥结构应有的能力和潜力突出关键环节，避免人为的失误造成浪费3、上部结构整体计算方面的优化改进措施（1）、根据弹性时程分析结果可分层地震作用放大（2）、模拟施工加载次序的楼层自动连续和指定任意构件施工次序（3）、活荷载的折减系数、重力荷载代表值系数可按构件分别设定4、根据弹性时程分析结果可分层地震作用放大弹性时程分析的作用是找出和反应谱法的各层差距，给出某、Y两个方向的各层不同的放大系数。
盈建科YJK给结构设计带来的变化 ppt课件
天然地震波库数量丰富（每个特征周期下有80-200条）
可自动生成人工波
11
可从库中自动筛选最优地震波组合
自动选波
• 正确选波——“在统计意义上相符”
– 多组时程波的平均地震影响系数曲线与振型分解反应谱法所用的 地震影响系数曲线相比，在对应于结构主要振型的周期点上相差 不大于20%。
盈建科YJK给结构设计带来的变化
1
广东结构委员会肯定YJK与SATWE互为
新书：结构软件难点热点问题应对和设计优化
3
一、抗震设计的全面提升
4
一、地震反应谱计算和弹性时程分析
5
所有的最终设计须在反应谱法中完成
6
弹性时程分析
• 规范条文
– 《抗规》第5.1.2条， 《高规》第４.３.５条： – 针对对象：特别不规则结构、特别重要结构、较高结构
对比：比全楼统一放大系数计算结果小很多
二、节点约束（弹性连接）的应用 和减震隔震
25
弹性连接
• 除了以前的铰接、刚接外，提供更加多样的连接方式； • 用户可以手工指定两点之间的弹性连接，可以定义节点6
个自由度上的弹性刚度，可以支持各种复杂的弹性刚度形 式，用来模拟滑动连接，滑动支座，减震隔震装置等。 • 大跨空间结构和底部主体结构的滑动连接支座 • 上连体结构和两侧主体结构的滑动弹性连接 • 隔振支座、减震装置
给出各层分别的地震放大系数（0度）
软件自动对比两种算法的层剪力、层间位移角比 值，给出各层的和全楼的地震放大系数
给出各层分别的地震放大系数（90度）
以前软件仅能全楼统一放大
全楼放大系数取X向各层、Y向各 层中的最大值
YJK建筑结构设计软件-基础工程应用
各荷载组合工况基底压力等值线——最大223、最小59
最大水浮力发生在局部范围：仅24kN/m2, 整体抗浮稳定验算通过，不用布抗拔桩
业主要求对筏板下的桩数量 进行优化。
使用承载力布桩菜单,桩数量从100根降到81根
桩承载力验算满足要求
谢 谢
53
计算完后，首先查看承载力验算结果，本图为裙房下筏板的承载力验算结果 用户应关注是否有显示红色的超限处
这是桩筏下桩的承载力验算结果，用户应关注是否有显示红色的超限处
查看基底压力图，显示各种工况和单工况下的基底压力，配置等值线， 图示为1.0恒-1.05水浮力的结果
查看各项冲剪计算结果，图示为柱墙冲切筏板的计算结果图，标注红色处 不满足要求
不考虑上部结构刚度，筏板钢筋674吨
考虑上部刚度最大负 弯矩1990
考虑上部刚度板顶筋 最大51cm2
考虑4层上部结构刚度，筏板钢筋
最终配筋
41
基础考虑上部刚度对基础钢筋用量影响
考虑不同的上部层数刚度对基础钢筋量的影响曲线
1800 1700 1600 1500 1400 1300 1200 不考虑 考虑1层 考虑3层 考虑5层 考虑全楼 0 不考虑 考虑1层 考虑3层 考虑5层 考虑全楼 5000 10000 15000
重点操作
主要基础的计算结果（同上一例） 桩（特别是承台下的桩）在恒+水浮力工况下的反 力，主要查看承受拉力的桩） 防水板计算结果查看
小结特点
防水板水浮力可传到桩承台下的桩上 普通基础和防水板集成计算
计算简图 荷载图等
统一的计 算菜单
反力、内力、沉降、 配筋等计算结果
基础设计的第二部分菜单：基础计算及结果输出 30 -三步操作
YJK软件考虑抗浮基础设计演示
YJK软件考虑抗浮基础设计演示抗浮基础设计是建筑工程中非常重要的一部分，而YJK软件在该领域提供了先进的设计演示功能。
在这篇文章中，我将探讨抗浮基础设计的重要性，以及YJK软件如何帮助工程师进行有效的抗浮基础设计。
抗浮基础设计是为了抵抗建筑结构受到外部水压引起的浮力而进行的，这是在建筑工程中必须要解决的一个问题。
当建筑结构位于地下水位以上时，由于土壤的浮力作用，可能会导致建筑物浮出地面，造成严重安全隐患。
因此，抗浮基础设计是为了保证建筑物在不受浮力影响的情况下稳定地承受各种荷载。
YJK软件是一个专业的土木工程设计软件，在抗浮基础设计方面提供了全面的支持。
首先，YJK软件提供了多种不同类型的抗浮基础设计选项，包括突出基础、抗浮梁基础、抗浮板基础等。
工程师可以根据具体项目的要求选择最适合的设计方案。
此外，YJK软件还提供了各种设计参数的输入和计算功能，例如地下水位、土壤承载力等，帮助工程师准确地进行基础设计。
除了基础设计选项和参数输入功能外，YJK软件还提供了强大的设计演示功能。
通过设计演示，工程师可以直观地观察到不同设计方案下的抗浮基础行为。
该功能可以帮助工程师更好地理解不同设计方案的工作原理和性能，并根据实际情况进行优化设计。
此外，设计演示还可以帮助工程师与业主或其他相关方进行有效的沟通，共同确定最佳设计方案。
在YJK软件中，设计演示功能通过三维模型呈现，工程师可以旋转、缩放和平移模型，观察不同角度下的基础行为。
此外，YJK软件还提供了动态模拟功能，可以模拟不同工况下的基础响应，例如地震荷载、风荷载等。
通过动态模拟，工程师可以更加全面地评估抗浮基础的性能，确保其在各种荷载下的稳定性和安全性。
总之，抗浮基础设计是建筑工程中非常重要的一部分，YJK软件在该领域提供了先进的设计演示功能。
通过该功能，工程师可以直观地观察到不同设计方案下的基础行为，优化设计并与相关方进行有效的沟通。
因此，YJK软件是进行抗浮基础设计的理想选择，将为工程师提供高效、准确和安全的设计解决方案。
YJK建筑结构设计软件-难点规模及优化设计
少墙框架结构中框架部分的地震剪力可自动 取大
11
少墙框架结构中框架部分的地震剪力可自动 取大
• 例题说明参数的高效性，结果与分别计算的一致性。
– 5层混凝土框架结构
少墙框架结构中框架部分的地震剪力可自动 取大
分别计算与整体计算对比结果
构 件 配 筋 量（mm2）
构件
框架结构 框剪结构 自动取大
差异率
柱1
3992
3012
3992
32.5%
柱2
8054
8070
8070
0
梁1
4000
4258
4258
0
结论：软件按两种模型大者取值。
包络设计—考虑楼梯和不考虑楼梯计算 模型配筋自动取大
• 上海规范、甘肃规范要求 • 用户在建模中输入楼梯 • 软件按照考虑楼梯和不考虑楼梯模型自动计算两遍，并对
构件配筋取大
沪建建管【2012】16号《关于本市建设工程钢筋混凝土结构楼梯间抗震设计的指 导意见》“其整体内力分析的计算模型应考虑楼梯构件的影响，并宜与不计楼梯 构件影响的计算模型进行比较，按最不利内力进行配筋。
多塔结构的多塔自动划分过程
6
计算结果自动选大，但提供菜单查看各分塔分别单独计算的结果 7
对于多塔结构实现对合塔与分塔状况自动拆 分、分别计算并结果选大
整体计算与分塔计算构件的配筋结果对比
层数
柱 （mm2）
梁 （mm2）
墙 （mm2）
800*800
D400
L300*500 700*700 300*600
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、当前软件(PKPM)主要问题• 1、计算模型落后甚至不正确的若干方面• 2、采用的算法不完全满足规范要求的若干方面• 3、采用的过于简化的计算模型的若干方面• 4、设计观念已经落后的若干方面• 5、计算模型粗放忽略了结构有利要素的若干方面• 6、涉及优化的关键环节缺失的若干方面• 7、不开放接口的封闭观念1、计算模型落后甚至不正确的若干方面•（1）基础筏板、桩筏或桩承台有限元计算常给出配筋异常大的结果•（2）楼板按照单房间的导致支座钢筋偏大；•（3）基础冲切计算流程错误导致筏板承台厚度过大；•（4）承台独基与地基梁的重复计算造成重复布置2、采用的算法不完全满足规范要求的若干方面•（ 1）剪力墙边缘构件配筋的单肢配筋方式配筋过大或不够；• （ 2）柱剪跨比按简化计算方法常导致短柱过多超限过多；• （ 3）型钢混凝土柱的配筋按不同规程才可优化3、采用的过于简化的计算模型的若干方面• （ 1）对弹性时程分析结果只能作全楼统一的地震作用放大；• （ 2）对活荷载的折减系数、重力荷载代表值系数只能设置全楼统一的数值；• （ 3）施工模拟计算不能胜任目前多种工程需要；• （ 4）转换梁按照梁杆件计算模型导致易发生抗剪抗弯超限；• （ 5）地下室外墙的计算模型不合理导致地下室外墙过大的配筋设计；• （ 6）基础考虑上部楼层刚度的计算不全面；4、设计观念已经落后的若干方面• 认为梁设计时考虑楼板的壳元计算减少梁的配筋偏于不安全5、计算模型粗放忽略了结构有利要素的若干方面• （ 1）地下1层以下地下室的不需按抗震设计；• （ 2）梁配筋计算没有考虑支承梁的柱的宽度影响；• （ 3）应正确区分框架梁与非框架梁；6、涉及优化的关键环节缺失的若干方面• （ 1）基础承载力验算；• （ 2）基础冲切计算；• （ 3）柱对筏板的冲跨比计算；• （ 4）柱剪跨比；• （ 5）防水板和桩的抗浮计算二、YJK软件的优化设计1、结构设计计算的优化空间很大• YJK软件依靠先进的技术和对规范全面的把握，可以明显改进结构设计的经济合理性，节约材料。
• 设计阶段实现对结构成本（钢筋和混凝土材料用量）的显著优化，应成为当前甲方和房地产商重视的措施2、以技术进步带动设计优化• 开发更先进的计算方法• 全面的贯彻规范• 纠正目前软件中大量不合理处理环节，从而发挥结构应有的能力和潜力• 突出关键环节，避免人为的失误造成浪费3、上部结构整体计算方面的优化改进措施（1）、根据弹性时程分析结果可分层地震作用放大（2）、模拟施工加载次序的楼层自动连续和指定任意构件施工次序（3）、活荷载的折减系数、重力荷载代表值系数可按构件分别设定4、根据弹性时程分析结果可分层地震作用放大• 弹性时程分析的作用是找出和反应谱法的各层差距，给出X、Y两个方向的各层不同的放大系数。
将各层放大系数导入反应谱计算进行设计。
• 但是传统软件对于地震作用的放大仅仅设置了一个全楼统一的地震作用放大系数，这个放大系数只能从弹性时程分析的X、Y两个方向的各层放大系数中选择最大的数值来输入• 这种处理比规范要求明显偏大。
5、JK给出地震放大系数参考值–计算结果的选取：当取三组加速度时程曲线输入时，计算结果宜取时程法的包络值和振型分解反应谱法的较大值；当取七组及七组以上的时程曲线时，计算结果可取时程法的平均值和振型分解反应谱法的较大值。
–软件根据两种算法的层剪力、层间位移角比值确定全楼地震放大系数（如只有个别楼层比值偏大，可通过增加薄弱层及调整薄弱层放大系数实现），用户可参考该系数调整振型分解反应谱法计算的内力。
6、指定任意构件施工次序• 规范条文：《高规》 5.1.8 高层建筑结构在进行重力荷载作用效应分析时，柱、墙、斜撑等构件的轴向变形宜采用适当的计算模型考虑施工过程的影响；复杂高层建筑及房屋高度大于150m的其他高层建筑结构，应考虑施工过程的影响。
•合理确定施工次序不仅符合实际要求，而且减少构件的计算受力7、模拟施工加载次序可自动确定• 对一些传力复杂的结构，如转换层结构、采用广义层方式建立的多塔结构的相关部位，施工加载次序可自动生成。
• 避免人工未能修改施工次序造成计算异常•对于广义层多塔的情况，程序会自动按各塔同时向上施工的原则设定各层的施工次序•对于被设置为转换层、或者该层中设置了转换梁、转换柱、水平转换构件的楼层，程序默认与其上两层同时加载（3层1个施工次序意味着3层共同受力，可使转换层相应构件受力减少）•对于存在梁托柱、梁托斜杆情况的楼层，程序默认与其上一层同时加载（梁托柱连续2层的施工次序可使托柱梁的受力减少）•如果伸臂桁架按照楼层施工将使它受力太大，一般都必须调整它的施工次序8、活荷载的折减系数、重力荷载代表值系数可按构件分别设定•以前仅考虑考虑楼层的折减系数、重力荷载代表值时的活荷折减系数（地震活荷组合系数）为全楼统一值• 计算前处理增加“活荷折减”菜单，可按单个构件设定不同的值，可按自然层分别对梁、柱、墙、斜杆的某一杆件设置•从而适应了共存于同一结构的多种类型的活荷载的不同折减或组合，并可避免梁考虑面积和柱墙考虑楼层的重复折减•柱墙折减和梁考虑从属面积的折减都放到计算参数中设置9、柱的设计优化（1）、提供柱剪跨比的通用计算方法• 柱的剪跨比是柱设计中的重要指标，规范对剪跨比小于2或小于1.5的柱判断为短柱，对短柱的要求比一般柱严格得多。
• 规范对柱的剪跨比计算规定的通用计算方法是M/（ Vh0）；简化计算方法为 Hn/（ 2h0），但规定简化计算方法只能用在“框架结构”中，且柱的反弯点在柱层高范围内时。
