精密模具制造工程试题和答案资料
模具试卷(含答案)
一、填空1 模具属于精密机械产品，因为它主要由机械零件和机构组成。
2 压缩模主要用于热固性塑料制品的成型，也可以用于热塑性塑料制品成型。
3 按照注射机的外形结构，注射机模分为卧式注射机、立式注射机和直角式注射机三种类型。
4 设计冲孔模先确定凹模刃口尺寸，间隙取在凸模上。
5 在压力机的一次行程中，在模具的同一位置完成两道以上工序的模具成为复合模。
6 拉伸时危险断面是否被拉破，取决于材料的性能变形程度的大小、模具的圆角半径润滑条件等。
7 冲压生产中常按驱动滑块力的种类把压力机分为机械压力机和液压压力机两种。
8 弯曲中性层是指弯曲变形前后长度保持不变的金属层，因此弯曲中性层的展开长度既是玩去件的毛胚尺寸。
9 模具的必和高度是指模具在最低工作位置时滑块表面与共组台垫板上表面之间的距离。
10 制造模具材料应采用质量较好的能保证模具耐用度的材料。
二、判断1 模具制造完成后，复合图纸要求就算合格的模具。
（×）2 任何注射模都可以分为动模和定模两大部分。
（√）3 浇筑系统是熔融材料从注射机嘴进入模具腔所流经的通道。
（√）4 双分型注射模机构复杂，制造成本高，零部件加工困难，一般用于大型塑料制品的成型。
（×）5 分型面硬挨选择对塑料制品外观没有任何影响的位置。
（√）6 冲压成型的零件只需要作简单的机械加工就可以直接使用。
（×）7 闭合高度又称装模高度，是指滑块在死点位置时，滑块下表面到工作台垫板上表面的距离。
（√）8 冲裁间隙的大小主要影响到冲裁件的断面质量和模具寿命，与生产成本、产品的质量无关。
（×）9 玩去毛胚应该使玩去工序的玩线与材料纤维方向垂直成一定的夹角。
（√）10 用于拉伸的材料一般要求具有较好的塑性较低的屈服比较大的板厚方形洗漱和较小的板平面方向性。
（√）三、选择1 通过柱塞，使加料腔内俗话熔融的塑料经浇筑系统注入闭合型腔，并固化成型，所用的模具成为（C）A注射模 B压缩模 C压注模 D挤出模2 注射模的动定部分闭合方向的长度叫（A）A模具厚度 B机床行程 C模具安装尺寸 D模具调节3 分型面应选择在塑件的（A）处。
模具工试题及答案
模具工试题及答案一、单项选择题（每题2分，共20分）1. 模具制造中常用的材料是（）。
A. 木材B. 塑料C. 钢材D. 玻璃答案：C2. 注塑模具的浇口系统不包括以下哪一部分？（）A. 主流道B. 分流道C. 浇口D. 顶针答案：D3. 模具设计中，冷却系统的主要作用是（）。
A. 加热模具B. 冷却模具C. 加速模具磨损D. 增加模具强度答案：B4. 以下哪种材料不适合用于制造精密模具？（）A. 铝合金B. 不锈钢C. 碳钢D. 硬质合金答案：C5. 在模具制造过程中，用于确定模具尺寸的工艺是（）。
A. 切割B. 焊接C. 测量D. 抛光答案：C6. 模具的寿命通常取决于（）。
A. 材料硬度B. 使用频率C. 维护保养D. 所有以上因素答案：D7. 在模具设计中，凹模和凸模的配合关系是（）。
A. 凸模嵌入凹模B. 凹模嵌入凸模C. 凸模和凹模相互独立D. 凸模和凹模完全重合答案：A8. 模具的热处理工艺主要用于改善材料的（）。
A. 韧性B. 硬度C. 耐腐蚀性D. 抗拉强度答案：B9. 下列哪种加工方法不适用于模具制造？（）A. 数控铣削B. 线切割C. 激光切割D. 手工雕刻答案：D10. 模具的表面处理通常包括（）。
A. 抛光B. 喷砂C. 电镀D. 所有以上方法答案：D二、多项选择题（每题3分，共15分）1. 模具制造中常用的材料包括（）。
A. 铝合金B. 不锈钢C. 塑料D. 碳钢E. 硬质合金答案：ABDE2. 注塑模具的组成部分包括（）。
A. 浇口系统B. 冷却系统C. 顶针系统D. 模具框架E. 模具底座答案：ABCD3. 模具设计中，影响模具寿命的因素包括（）。
A. 材料硬度B. 使用频率C. 维护保养D. 模具设计E. 模具制造工艺答案：ABCDE4. 模具的表面处理方法包括（）。
A. 抛光B. 喷砂C. 电镀D. 阳极氧化E. 热处理答案：ABCD5. 模具制造过程中可能使用的加工方法包括（）。
模具制造工艺试题及答案资料
模具制造工艺试题及答案一、填空I、典型的刀具磨损过程分为初期磨损、正常磨损和急剧磨损阶段。
2 •精加工基准的选择原则应遵循如下原则：统一基准、基准重合、互为基准和自为基准等原则。
3•在切削加工中，用于描述切削机理的指标是切削层及切削层参数，切削层参数包括切削层公称厚度hD 、切削层公称宽度bD 和切削面积，其中切削面积=hD X bD 。
4 •积屑瘤很不稳定，时生时灭，在_________________ 粗加工_________ 时产生积屑瘤有一定好处，在 _______ 精加工 _________ 时必须避免积屑瘤的产生。
5、工件加工顺序安排的原则是先粗后精、先主后次穿插进行、先基面后其它、先面后孔。
6 基本时间和辅助时间的总和，称为作业时间 _____________ 。
7、切削用量三要素是指—切削速度 _ 、背吃刀量和_ 进给量—。
8、根据力的三要素，工件夹紧力的确定就是确定夹紧力的大小、一方向__________ 和作用点。
9、刀具的正常磨损有前刀面磨损、后刀面磨损和前后刀面同时磨损 ____ 。
10工件经一次装夹后所完成的那一部分工艺内容称为安装。
II、工件通常采用的三种定位方法是直接找正法、划线找正法和夹具定位的方法。
12、主偏角是指过主切削刃上选定点，在基面内测量的主切削刃和假定进给方向的夹角。
13、砂轮的的特性由磨粒、结合剂、粒度、硬度、组织五方面要素决定。
14、所谓基准就是工件上用来确定其它点线面的位置的那些点、线___、面，一般用中心线、对称线或平面来做基准。
15•切削运动包括主运动和进给运动两种，其中主运动运动是切削运动中速度最高，消耗功率最大的运动。
16•最常用的刀具切削部分的材料是高速钢、硬质合金，其中硬度高的是硬质合金，制造工艺性好的是高速钢。
17•工件定位时被限制的自由度少于六个，但能满足工件加工技术要求的定位形式称为不完全定位。
18.工件以一面两孔定位时，常采用一个支承板，一个圆柱销和一个 _削边销作为定位元件限制工件的自由度，该定位方式共限制了工件的 6个自由度，其中削边销限制了工件一个自由度。

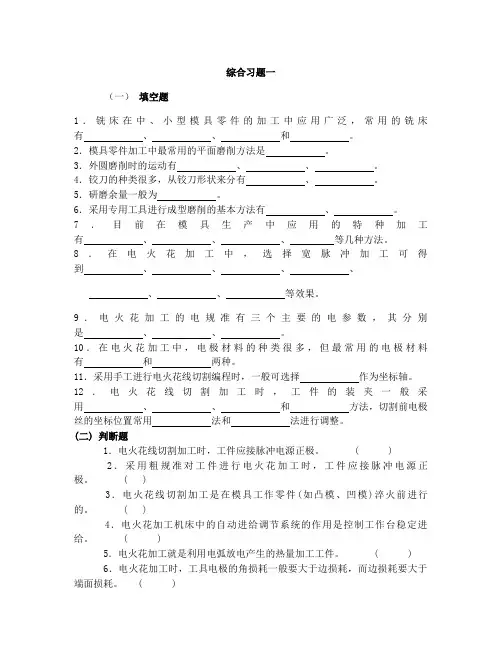

模具制造工艺习题及答案
综合习题一（一）填空题1．铣床在中、小型模具零件的加工中应用广泛，常用的铣床有、、和。
2．模具零件加工中最常用的平面磨削方法是。
3．外圆磨削时的运动有、、。
4．铰刀的种类很多，从铰刀形状来分有、。
5．研磨余量一般为。
6．采用专用工具进行成型磨削的基本方法有、。
7．目前在模具生产中应用的特种加工有、、、等几种方法。
8．在电火花加工中，选择宽脉冲加工可得到、、、、、、等效果。
9．电火花加工的电规准有三个主要的电参数，其分别是、、。
10．在电火花加工中，电极材料的种类很多，但最常用的电极材料有和两种。
11．采用手工进行电火花线切割编程时，一般可选择作为坐标轴。
12．电火花线切割加工时，工件的装夹一般采用、、和方法，切割前电极丝的坐标位置常用法和法进行调整。
(二) 判断题1．电火花线切割加工时，工件应接脉冲电源正极。
( )2．采用粗规准对工件进行电火花加工时，工件应接脉冲电源正极。
( )3．电火花线切割加工是在模具工作零件(如凸模、凹模)淬火前进行的。
( )4．电火花加工机床中的自动进给调节系统的作用是控制工作台稳定进给。
( )5．电火花加工就是利用电弧放电产生的热量加工工件。
( ) 6．电火花加工时，工具电极的角损耗一般要大于边损耗，而边损耗要大于端面损耗。
( )7．电火花加工时，若工具电极的材料热学常数数值大，则其损耗也大。
( )8．数控快走丝电火花线切割加工机床控制工作台进给的脉冲当量是0.001 mm脉冲。
( )9．采用电火花线切割加工精度高的模具时，工件材料应选用合金工具钢。
( )10．在电火花加工时，所用的脉冲电源应为单向、直流脉冲电源。
( )11．在电火花加工中，电极材料的种类很多，但最常用的加工模具型腔的电极材料有钢和石墨。
( )12．在电火花加工中，粗加工时工具电极的相对损耗小于精加工时工具电极的相对损耗。
( )13．电火花加工机床中位于主轴头下方的平动头可用于调节工件的圆周平动量。
模具制造工艺试题及答案
一、填空1、典型的刀具磨损过程分为初期磨损、正常磨损与急剧磨损阶段。
2.精加工基准的选择原则应遵循如下原则: 统一基准、基准重合、互为基准与自为基准等原则。
3.在切削加工中,用于描述切削机理的指标就是切削层及切削层参数,切削层参数包括切削层公称厚度 hD 、切削层公称宽度bD 与切削面积,其中切削面积=hD× bD。
4.积屑瘤很不稳定,时生时灭,在粗加工时产生积屑瘤有一定好处,在精加工时必须避免积屑瘤的产生。
5、工件加工顺序安排的原则就是先粗后精、先主后次穿插进行、先基面后其它、先面后孔。
6、基本时间与辅助时间的总与,称为作业时间。
7、切削用量三要素就是指__ 切削速度 _、___背吃刀量与_ 进给量 __。
8、根据力的三要素,工件夹紧力的确定就就是确定夹紧力的大小、_方向_ ______与作用点。
9、刀具的正常磨损有前刀面磨损、后刀面磨损与前后刀面同时磨损。
10工件经一次装夹后所完成的那一部分工艺内容称为安装。
11、工件通常采用的三种定位方法就是直接找正法、划线找正法与夹具定位的方法。
12、主偏角就是指过主切削刃上选定点,在基面内测量的_ 主切削刃与假定进给方向的夹角。
13、砂轮的的特性由磨粒、结合剂、粒度、硬度、组织五方面要素决定。
14、所谓基准就就是工件上用来确定其它点线面的位置的那些__点___、__线___、____面__,一般用中心线、对称线或平面来做基准。
15.切削运动包括主运动与进给运动两种,其中主运动运动就是切削运动中速度最高,消耗功率最大的运动。
16.最常用的刀具切削部分的材料就是高速钢、硬质合金,其中硬度高的就是硬质合金 ,制造工艺性好的就是高速钢。
17.工件定位时被限制的自由度少于六个,但能满足工件加工技术要求的定位形式称为不完全定位。
18、工件以一面两孔定位时,常采用一个支承板 ,一个圆柱销与一个削边销作为定位元件限制工件的自由度,该定位方式共限制了工件的 6 个自由度,其中削边销限制了工件一个自由度。

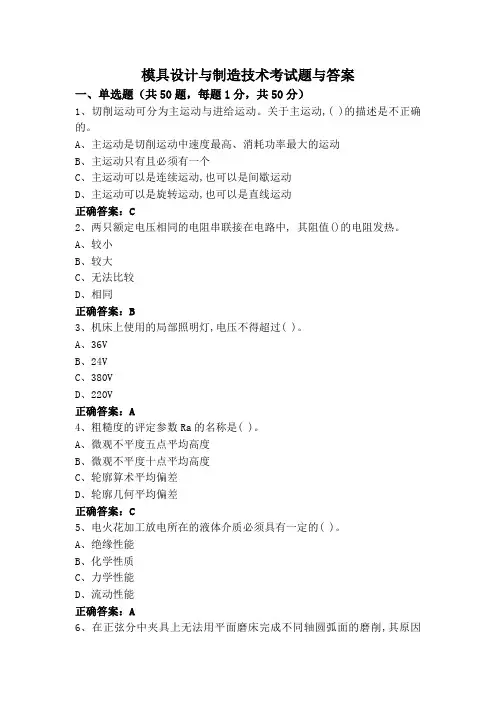

模具设计与制造技术考试题与答案
模具设计与制造技术考试题与答案一、单选题（共50题，每题1分，共50分）1、切削运动可分为主运动与进给运动。
关于主运动,( )的描述是不正确的。
A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是连续运动,也可以是间歇运动D、主运动可以是旋转运动,也可以是直线运动正确答案：C2、两只额定电压相同的电阻串联接在电路中, 其阻值()的电阻发热。
A、较小B、较大C、无法比较D、相同正确答案：B3、机床上使用的局部照明灯,电压不得超过( )。
A、36VB、24VC、380VD、220V正确答案：A4、粗糙度的评定参数Ra的名称是( )。
A、微观不平度五点平均高度B、微观不平度十点平均高度C、轮廓算术平均偏差D、轮廓几何平均偏差正确答案：C5、电火花加工放电所在的液体介质必须具有一定的( )。
A、绝缘性能B、化学性质C、力学性能D、流动性能正确答案：A6、在正弦分中夹具上无法用平面磨床完成不同轴圆弧面的磨削,其原因A、分度盘精度低B、量块高度不合适C、没有安装正弦圆柱的空间D、两顶尖装夹工件正确答案：C7、带传动中两轮直径不变,若将主动轮转速增大一倍,则传动比( )。
A、增大两倍B、增大一倍C、减小一倍D、不变正确答案：D8、职业道德行为的最大特点是( )。
A、普遍性和广泛性B、时代性和创造性C、自觉性和习惯性D、实践性和实用性正确答案：C9、对于熔体粘度高、玻璃化温度高、冷却速率快的塑料制品应采用( )注射。
A、低压B、快速C、慢速D、答案B、C正确答案：B10、工程中常见回转体中,三面投影均为一个圆的是( )。
A、球B、圆柱C、圆锥D、圆环正确答案：A11、属位置公差项目的符号是( )。
A、─B、〓D、○正确答案：C12、以下选项中属于转动副的是( )。
A、燕尾滑板B、丝杠与螺母C、铰链连接D、滑块与导轨正确答案：C13、下列关于创新的论述,正确的是( )。
A、创新与继承根本对立B、创新不需要引进国外新技术C、创新就是独立自主D、创新是民族进步的灵魂正确答案：D14、已加工表面和待加工表面之间的垂直距离称为( )。
模具题库及答案详解图纸
模具题库及答案详解图纸一、选择题1. 模具的基本组成部分包括以下哪些？A. 动模B. 定模C. 顶出系统D. 所有选项答案：D2. 塑料模具中最常见的浇口系统类型是：A. 直接浇口B. 侧浇口C. 点浇口D. 扇形浇口答案：C3. 以下哪项不是模具设计中需要考虑的因素？A. 材料成本B. 模具寿命C. 模具重量D. 产品精度答案：C二、判断题1. 模具的制造成本只与材料和加工工艺有关。
（错误）2. 模具的顶出系统设计必须保证产品能够顺利脱模，不损伤产品表面。
（正确）3. 模具的冷却系统设计对模具的使用寿命没有影响。
（错误）三、简答题1. 请简述模具设计中常见的几种冷却方式及其特点。
答：模具设计中常见的冷却方式包括水冷、风冷和油冷。
水冷是通过循环水带走模具的热量，具有冷却效率高、成本低的特点；风冷是通过风扇吹风散热，适用于冷却要求不高的模具；油冷是通过油循环带走热量，适用于高温环境下的模具。
2. 请解释什么是模具的“分型线”以及它在模具设计中的重要性。
答：分型线是模具闭合时动模和定模接触的线。
在模具设计中，分型线的位置和形状直接影响产品的成型质量、模具的脱模效果以及模具的使用寿命。
合理设计分型线可以减少产品的缺陷，提高生产效率。
四、计算题1. 假设一个塑料模具的型腔深度为50mm，型腔直径为100mm，材料为聚丙烯（PP），请计算在标准大气压下，该模具需要的锁模力。
答：锁模力的计算公式为：F = π * D * H * P，其中D为型腔直径，H为型腔深度，P为压力。
在标准大气压下，P = 1 atm = 101325 Pa。
将数值代入公式得：F = π * 0.1m * 0.05m * 101325 Pa ≈15987.5 N。
五、分析题1. 请分析模具制造过程中可能出现的问题，并提出相应的解决方案。
答：模具制造过程中可能出现的问题包括：尺寸偏差、表面粗糙度不达标、冷却不均匀等。
解决方案包括：采用高精度的加工设备，严格控制加工过程；使用适当的表面处理技术，提高模具表面质量；优化冷却系统设计，确保模具各部分冷却均匀。
模具设计与制造技术模拟试题与答案
模具设计与制造技术模拟试题与答案一、单选题（共50题，每题1分，共50分）1、数控机床操作工生产过程中换班时,应按照安全文明生产要求,认真做好的工作是( )。
A、机床保养B、卫生C、润滑D、交接班工作正确答案：D2、( )电火花成型的加工过程中通常由动能转换为热能是在哪个阶段?A、电离B、热膨胀C、消电离D、放电正确答案：B3、在夹具中,用一个平面对工件进行定位,可限制工件的( )自由度。
A、两个B、三个C、四个D、五个正确答案：B4、纯电阻电路的无功功率为( )。
A、0WB、0vArC、0VAD、无穷大正确答案：B5、当前最广泛采用的生活垃圾分选方法是( )。
A、机械结合人工分选B、机械分选C、人工手选D、无须分选正确答案：C6、代号TQW表示( )。
A、整体式数控刀具系统B、倾斜型微调镗刀C、模块式数控刀具系统D、倾斜型粗镗刀正确答案：B7、根据分度值及示值范围选好量具后,开始测量前要( ),以确定量具测量初始位置正确。
A、检查外观B、确定量具精度C、对零位D、选择测量环境正确答案：C8、模具零件采用锻件锻造的目的可能是( )。
A、充分发挥材料的力学性能,提高模具零件的加工工艺性和使用寿命B、合理使用加工设备C、保证模具零件的加工精度正确答案：A9、决定超声波抛光表面粗糙度数值大小的主要因素是( )。
A、磨料粒度B、磁场强度C、震动幅度D、振动频率正确答案：A10、下列材料中,属于合金弹簧钢的是( )。
A、2Crl3B、Crl12MoVC、ZGMn13- 1D、60Si2MnA正确答案：D11、不仅改变钢的组织,而且钢表层的化学成分也发生变化的热处理是( )。
A、渗碳、渗氮B、火焰加热表面淬火C、感应加热表面淬火D、淬火正确答案：A12、热流道浇注系统中的塑料处于( )状态。
A、室温B、熔融C、半凝固D、凝固正确答案：B13、两构件在同一平面内接触形式是点或线接触,其运动副类型是( )。
A、高副B、低副C、转动副D、移动副正确答案：A14、注塑模标准模架中的B板尺寸通常表示的是( )厚度尺寸。
模具设计与制造试题一及答案
模具设计与制造试题一及答案一、填空题（20分，每空1分）1.模具的加工方法常分为三大类，即、和。
2.影响材料塑性的主要因素是、和。
3.确定合理冲裁间隙主要有和两种方法。
4.冲裁凸模的结构形式按其形状可以分为和。
5.标准模柄主要有和两大类。
6.拉深的主要工艺性问题是拉深过程中产生的和。
7.翻边分为和。
8.注射模的导向机构主要有和两种形式。
9.压铸模浇注系统按金属液导入方向，可以分为和。
二、判断题（15分，每题3分）1.刚性卸料装置常用于较硬、较厚且精度要求不太高的冲裁工件。
（）2.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。
（）3.充型时间越短越容易得到高质量的薄壁和长流程的铸件。
（）4.材料的塑性越好，最小相对弯曲半径越大。
（）5.拉深系数越小，越不易引起起皱。
（）三、选择题（15分，每题3分）1.平板类坯料胀形时变形区的应力为（）。
A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.缩口变形区的材料主要受（）。
A、两向拉应力B、两向压应力C、径向拉应力和切向压应力D、径向压应力和切向拉应力3.在注射模中，为便于凝料从主流道中拉出，需要将主流道设计成圆锥形，锥度一般为（）。
A、2°~6°B、6°~10°C、10°~16°D、16°~20°4.在注射成形的每个周期中，将塑件及浇注系统凝料从模具中脱出的机构称为（）。
A、导向机构B、顶件机构C、抽芯机构D、推出机构5.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。
A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度四、简答题（50分）1.模具设计的基本条件是什么？模具设计的关键技术是什么？（5分）2.模具制造过程一般包括哪几个阶段？（5分）3.什么是排样？排样的分类是什么？（5分）4.影响最小相对弯曲半径的因素主要有哪些？（5分）5.在注射模具中，选用热塑性塑料时，主要考虑哪些工艺特性？（5分）6.注射模浇注系统的设计原则是什么？（5分）7.冲裁过程分为哪三个阶段，每个阶段各有什么特征？（10分）8.压铸模中分型面的选择要点有哪些？（10分）试题一答案一、填空题（20分，每空1分）1.铸造加工、切削加工、特种加工2.材料的化学成分、金相组织、力学性能3.理论确定法、经验确定法4.直通式、台阶式5.刚性、浮动6.起皱、拉裂7.内缘翻边、外缘翻边8.导柱导向、锥面定位9.切向浇口、径向浇口二、判断题（15分，每题3分）1.√2.×3.√4.×5.×三、选择题（15分，每题3分）1.A2. B3.A4.D5.B四、简答题（50分）1.模具设计的基本条件是什么？模具设计的关键技术是什么？（5分）答：模具设计有两个基本条件，即工件的材料、性能、规格和成型设备的种类、性能、规格。
模具制造技术试卷附答案
模具制造技术试卷附答案《模具制造技术》学科期末试卷后附答案(适⽤班级)系班级姓名学号得分⼀、填空题（每空1分，共23分）1、机械加⼯⽅法是制造模具零件的主要加⼯⽅法，即将按图样要求加⼯的模具零件。
2、模架由与组成，其主要作⽤是把模具的其他零件连接起来，并保证模具的⼯作部分在⼯作时有正确的相对位置。
3、模座的加⼯主要是和的加⼯。
为了使加⼯⽅便和容易保证加⼯要求，⼀般应遵循的加⼯原则，即先加⼯，后加⼯。
4、研磨导套常出现的缺陷是。
5、为了去除模具型腔（型芯）表⾯切削加⼯痕迹的加⼯⽅法称为。
6、电⽕花线切割加⼯是利⽤和之间脉冲放电的电腐蚀作⽤，对⼯件进⾏加⼯的⼀种⽅法。
常⽤的电极丝是或。
7、导柱外圆常⽤加⼯⽅法有、和研磨加⼯等。
8、铰孔适⽤于的孔精加⼯，⽽镗孔适⽤的孔的加⼯。
9、⽬前在模具型腔电⽕加⼯中应⽤最多的电极材料是和。
10、电规准分为、、三种，从⼀个规准调整到另⼀个规准称为电规准的转换。
⼆、名词解释（每题5分，共计20分）1.电⽕花加⼯————2.超声加⼯————3.成型砂轮磨削法————4.模具————三、选择题（每题3分，共24分）1、下列不属于型腔加⼯⽅法的是（）。
A、电⽕花成形B、线切割C、普通铣削D、数控铣削2、下列不属于平⾯加⼯⽅法的是（）A、刨削B、磨削C、铣削D、铰削3、某导柱的材料为40钢，外圆表⾯要达到IT6级精度，Ra0.8µm则加⼯⽅案可选（）A、粗车—半精车—粗磨—精磨B、粗车—半精车—精车C、粗车—半精车—粗磨4、但电极平动法的特点是（）A、只需⼯作台平动B、只需⼀个电极C、较轻易加⼯⾼精度的型腔D、可加⼯具有清⾓、清棱的型腔5、对于⾮圆型孔的凹模加⼯，正确的加⼯⽅法是：（）A、可以⽤铣削加⼯铸件型孔B、可以⽤铣削作半精加⼯C、可⽤成型磨削作精加⼯6、对于⾮圆凸模加⼯，不正确的加⼯⽅法是：（）A、可⽤刨削作粗加⼯B、淬⽕后，可⽤精刨作精加⼯C、可⽤成型磨削作精加⼯7、轴类零件在⼀台车床上车端⾯、外圆和切断。
模具加工试题及答案
模具加工试题及答案模具加工是制造业中一个重要的环节，它涉及到模具的设计、制造和维护等多个方面。
以下是一份模具加工试题及答案，供参考。
# 试题一：模具材料的选择问题：1. 模具材料应具备哪些基本性能？2. 请列举至少三种常用的模具材料，并简述它们各自的特点。
答案：1. 模具材料应具备的基本性能包括：良好的耐磨性、足够的强度和韧性、良好的导热性、耐腐蚀性、加工性能良好以及经济性。
2. 常用的模具材料有：- 碳素工具钢：成本较低，加工性能好，但耐磨性和热稳定性较差。
- 合金工具钢：具有较好的耐磨性、强度和韧性，适用于复杂形状的模具。
- 不锈钢：耐腐蚀性好，适用于制造需要耐腐蚀的模具，但硬度和耐磨性相对较低。
# 试题二：模具加工工艺问题：1. 简述模具加工的基本工艺流程。
2. 什么是CNC加工？它在模具制造中的作用是什么？答案：1. 模具加工的基本工艺流程通常包括：设计、材料选择、粗加工、热处理、精加工、装配、调试和试模。
2. CNC加工，即计算机数控加工，是一种利用计算机程序控制机床进行精确加工的技术。
在模具制造中，CNC加工可以提高加工效率和精度，实现复杂形状的模具加工。
# 试题三：模具设计要点问题：1. 在模具设计中，应考虑哪些主要因素？2. 请简述模具的分型面设计原则。
答案：1. 模具设计中应考虑的主要因素包括：产品的形状和尺寸、模具材料的选择、模具的制造成本、模具的使用寿命、模具的加工工艺等。
2. 模具的分型面设计原则包括：分型面应尽可能简单、易于加工；分型面应避免在产品上留下痕迹；分型面应保证模具的闭合性和稳定性。
# 试题四：模具的热处理问题：1. 模具热处理的目的是什么？2. 请列举至少两种常见的模具热处理方法。
答案：1. 模具热处理的目的是提高模具的硬度、耐磨性、强度和韧性，以延长模具的使用寿命。
2. 常见的模具热处理方法有：- 淬火：通过快速加热和冷却，使模具材料的硬度和耐磨性得到提高。
模具制造工艺学习题集及答案资料
第一章模具制造工艺规程基础知识习题一、填空题1、生产过程中为改变生产对象的、、位置和等，使其成为成品或半成品的过程称为工艺过程。
2、注射模的结构零件按其外形分为、和。
3、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生产类型，包括、、三种类型。
4、在工艺过程中采用的基准称为工艺基准。
可分为、、和。
5、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。
6、时间定额包括：、、、、。
二、判断题1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。
多用于单件小批生产。
（）2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。
（）3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。
（）4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。
（）5、在加工过程中直接保证的尺寸等称为封闭环。
（）6、量具的选择主要是根据被检零件的形状和尺寸精度来决定。
（）7、模具生产属于单件小批生产，适合采用分散装配。
（）8、工位是组成工艺过程的基本单元。
（）9、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。
（）10、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基准称为粗基准；粗基准一般只能使用一次。
（）11、确定加工余量时，以有关工艺手册和资料所推荐的加工余量为基础，结合实际加工情况进行修正以确定加工余量的大小的查表修正法。
应用较广。
（）12、机械加工中刀具的选择取决于所确定的加工方法、工件材料、与所要求的加工精度、生产率和经济性、机床类型等无关。
（）13、确定加工余量时，以一定的经验资料和计算公式为依据，对影响加工余量的诸因素进行逐项的分析计算以确定加工余量的大小的分析计算法。
精密模具制造工程试题和答案资料页
模 具 制 造 工一、判断题（下列判断正确的请在括号内打“√”，错误的打“X ”。
每题1分，共28分）1、轴测图是一种立体图，因此能同时反映物体的长、宽、高三个方向的形状。
（ ）2、正等测是用斜投影法，物体正放而得到的立体图 （ ）3、物体上相互平行的线段，它们的轴测投影也一定相互平行 （ ）4、逆时针方向旋进的螺纹称为左旋螺纹。
（ ）5、螺纹标记格式包括螺纹代号—公差带代号—旋合长度。
（ ）6、零件图的尺寸标注应做到正确、完整、清晰、合理。
（ ）7、装配图上的零件序号必须按顺时针并沿垂直方向整齐排列。
（ ）8、在机械制造中，零件的形状和位置误差是不可避免的。
（ ）9、在一般的情况下，对同一被测要素位置公差值因于形状公差值。
（ ）10、 孔、轴加工后出现间隙的配合，称为间隙配合。
（ ）11、 最大极限尺寸一定大于基本尺寸。
（ ）12、 )(740034.0009.0++Φm 的标准公差值为+0.025 （ ） 13、 平面度误差包含了直线度误差。
（ ）14、 零件的表面粗糙度数值越小，越易于加工。
（ ）15、 在标准公差等级中，IT2比IT8公差值小，尺寸精度高。
（ ）16、 粗加工时，应先用较大的前角和后角。
（ ）17、 磨削硬度高的应先用软砂轮，粒度为粗粒度。
（ ）18、 运用误差转移和变形转移法减少加工误差在实质上并无区别。
（ ）19、 夹紧力的作用点应尽可能远离工件的加工表面，以免影响加工。
（ ）20、 固定钻套对钻模板的配合，一般采用H7/6n 。
（ ）21、 工艺夹头试用与加工细长圆柱形凸模。
（ ）22、 对压印锉修凹模的工作刃口表面粗糙度应控制在 以下。
（ ）23、 仿形铣削用的靠模形状与铣削型面的形状相同。
（ ）24、 电火花线切割加工过程，就是利用细小的切割折线向直线段逼近的过程。
（ ）25、 成型模削就是利用与工件型面相吻的砂轮对模具零件作精加工的方法。
精密模具机械数控车工中级考试试题有答案
精密模具机械数控车工中级考试试题有答案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-【最新资料，WORD文档，可编辑修改】数控车工中级试题(有答案)一、选择题：（以下四个备选答案中其中一个为正确答案，请将其代号填入括号内）1.图样中螺纹的底径线用（ C ）绘制。
(A)粗实线 (B)细点划线 (C)细实线 (D)虚线2.装配图的读图方法，首先看（ B ），了解部件的名称。
. (A)零件图 (B)明细表 (C)标题栏 (D)技术文件3.公差代号Ｈ７的孔和代号（ C ）的轴组成过渡配合。
(A )f6 (B) g6 (C) m6 (D) u64.尺寸?48F6中，“６”代表（ B ）(A)尺寸公差带代号(B)公差等级代号 (C)基本偏差代号(D)配合代号5.牌号为45的钢的含碳量为百分之（ C ）。
(A)45 (B)4.5 (C)0.45 (D)0.0456.轴类零件的调质处理热处理工序应安排在（ B ）。
(Ａ)粗加工前 (Ｂ)粗加工后，精加工前 (Ｃ)精加工后 (Ｄ)渗碳后7.下列钢号中，(A )钢的综合力学性能最好。
(A)45 (B)T10 (C)20 (D)088.常温下刀具材料的硬度应在（ A）以上。
(A)HRC60 (B)HRC50 (C)HRC80 (D)HRC1009.三星齿轮的作用是（ D ）。
(A)改变传动比 (B)提高传动精度 (C)齿轮间联接 (D)改变丝杠转向10.一对相互啮合的齿轮，其模数、（ B ）必须相等才能正常传动。
(A)齿数比 (B)齿形角(压力角) (C)分度圆直径 (D)齿数11.数控车床中，目前数控装置的脉冲当量，一般为（ B ）。
(A)0.01 (B)0.001 (C)0.0001 (D)0.112. MC是指（ D ）的缩写。
(A)自动化工厂(B) 计算机数控系统 (C)柔性制造系统 (D)数控加工中心13.工艺基准除了测量基准、装配基准以外，还包括（ A ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密模具制造工程试题和答案资料文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-模 具 制 造 工一、判断题（下列判断正确的请在括号内打“√”，错误的打“X ”。
每题1分，共28分）1、轴测图是一种立体图，因此能同时反映物体的长、宽、高三个方向的形状。
（ ）2、正等测是用斜投影法，物体正放而得到的立体图 （ ）3、物体上相互平行的线段，它们的轴测投影也一定相互平行 （ ）4、逆时针方向旋进的螺纹称为左旋螺纹。
（ ）5、螺纹标记格式包括螺纹代号—公差带代号—旋合长度。
（ ）6、零件图的尺寸标注应做到正确、完整、清晰、合理。
（ ）7、装配图上的零件序号必须按顺时针并沿垂直方向整齐排列。
（ ）8、在机械制造中，零件的形状和位置误差是不可避免的。
（ ）9、在一般的情况下，对同一被测要素位置公差值因于形状公差值。
（ ）10、 孔、轴加工后出现间隙的配合，称为间隙配合。
（ ）11、 最大极限尺寸一定大于基本尺寸。
（ ）12、 )(740034.0009.0++Φm 的标准公差值为+0.025（ ）13、 平面度误差包含了直线度误差。
（ ）【最新资料，WORD 文档，可编辑修改】14、零件的表面粗糙度数值越小，越易于加工。
（）15、在标准公差等级中，IT2比IT8公差值小，尺寸精度高。
（）16、粗加工时，应先用较大的前角和后角。
（）17、磨削硬度高的应先用软砂轮，粒度为粗粒度。
（）18、运用误差转移和变形转移法减少加工误差在实质上并无区别。
（）19、夹紧力的作用点应尽可能远离工件的加工表面，以免影响加工。
（）20、固定钻套对钻模板的配合，一般采用H7/6n。
（）21、工艺夹头试用与加工细长圆柱形凸模。
（）22、对压印锉修凹模的工作刃口表面粗糙度应控制在以下。
（）23、仿形铣削用的靠模形状与铣削型面的形状相同。
（）24、电火花线切割加工过程，就是利用细小的切割折线向直线段逼近的过程。
（）25、成型模削就是利用与工件型面相吻的砂轮对模具零件作精加工的方法。
（）26、模具装配后，导套和导柱固定端的端面因与上、下模座的上下表面齐平。
（）27、装配基准件原则上是按模具主要零件加工时的依赖关系来确定。
（）28、注射模的浇口套修模后，应高于固定板0.02mm。
（）二、单项选择题（下列每题的选项中只有1个事正确的，请将其代号填在横线空白处。
每空1分，共39分）1、正等轴测图的轴测轴位置正确的应是。
2、在螺纹的规定的画法中，牙顶线用表示。
A.细实线B.粗实线C.细虚线D.粗虚线3、表示普通螺纹的特征代号是。
A.TrB.GC.MD.B4.普通平键在联结画法中应有一定的间隙。
A.底面B.左侧面C.右侧面D.顶面5.轴承类型代号数字6表示轴承。
A.调心球B.圆锥滚子C.推力球D.深沟球6.轴承内径代号数字为02时，表示轴承内径为 mm。
A.10B.12C.15 D .177.通常对轴、套轮、盘等回转体零件，其主视图一般接来确定。
A.工作位置B.自然位置C.加工位置8.读燕尾样板镶配图，并选择正确答案。
（1）图样中采用力。
A.局部剖视图B.剖视图C.移出断面D.重合断面（2）图样中？？符号的表面表示该表面为。
A.毛坯表面B.须加工的表面C.保持原供应状况的表面D.有特殊要求的表面（3）该镶配件以为基准配作。
A.凸件B.凹件（4）该镶配件，长度方向的主要尺寸基准是。
A.凸件的右端面B.凸件的对称中心平面C.20±0.20对称中心平面D. 43±0.12对称中心平面（5）图中框格，其形位公差项目是。
A.平行度B.对称度C.倾斜度D.平面度9.装配图中的明细表，零件的序号应该填写。
A.由上而下B.由下而上10.公差带为一段圆锥表面上的区域的是公差。
A.斜向圆跳动B.端面圆跳动C.圆柱度D.圆度11.公差带位于零线之上时，基本偏差为偏差。
A.下B.上12.标准公差数值由确定。
A.基本尺寸和基本偏差B.基本尺寸和公差等级C.基本偏差和公差等级13.只对零件切削加工，粗糙度应选用符号。
A. B. C.14.滚动轴承的内圈与轴的配合采用。
A.基孔制B.基轴制C.混合制15.如果孔的上偏差大于相配合的轴的下偏差，则此配合的性质是。
A.间隙配合B.过度配合C.过盈配合D.无法配合16.φ30n6、φ30n7、φ30n8，这三个尺寸的。
A.上偏差相同且下偏差相同B.上偏差相同但下偏差不相同C.上偏差不相同但下偏差相同D.上、下偏差均不相同17.在刀具角度中控制切屑流向的是。
A.前角B.后角C.主偏角D.刃倾角18.砂轮的强度用表示。
A.磨料的强度B.结合剂的性能C.最高的工作速度D.砂轮的组织19.切削高强度钢等难切削的材料时，以下说法正确的是。
A.用合成切削液B.用乳化液C.用油基切削液D.不用切削液20.为保证机床主轴顶尖、跟刀架的导套内孔和尾架顶尖三者的同轴度要求，通常可采用加工。
A.误差和变形的转移法B.直接变小和消除误差法C.就地加工法D.误差平均法21.尺寸链中，当其他尺寸确定后，其中自然变形、间接产生的尺寸称为。
A.组成环B.封闭环C.减环D.增环22.为了不破坏工件的原定位，加紧力方向最好选择。
A.垂直于定位基准面B.平行于定位基准面C.与切削方向一致D.与工件重力方向一致23.固定钻套与钻模板的配合一般采用。
A.H7/n6B.H7/m6C.H7/k6D.H7/s624.尺寸链中，在其他各环不变的情况下，封闭环随增大而减小。
A.组成环B.协调环C.增环D.减环25.工件以定位时，一般可不考虑定位副制造不准确误差。
A.V形块B.心轴C.平面D.浮动26压印锉修前，在凸模表面或凹模刃口内表面涂上一层薄而均匀的硫酸铜溶液，使。
A.压印痕明显B.锉修后间隙均匀C.压印时，刃口不会咬住D.压印摩擦减少27调质处理时钢件获得。
A.高硬度和良好的耐磨性B.稳定的尺寸C.较高的弹性极限和屈服强度D.良好的综合力学性能28多电极更换加工法德一组电极的。
A.形状尺寸都相同B.形状相同，尺寸不不同C.形状、尺寸相同，材料不同D.材料相同，形状、尺寸不同29电火花线切割机床的型号DK7725A，其中25表示机床的。
A.走丝的速度为25m/sB.工作台的尺寸是250mmx250mmC .工作台的纵向行程为250mm D.工作台的横向行程为250mm30如冲裁模间隙不均匀，一般情况下可以用铜锤轻轻敲击侧面，直至在刃口整个周边上间隙均匀为止。
A.导向零件 B .凸模 C.凸模固定板D.凹模E.凹模固定板31用百分表测量模架的平行度误差，百分表的即为该模架的平行度误差。
A.最大误差B.最小读数C.最大读数加最小读数的一半D .最大读数加最小读数 E.最大读数减最小读数32装配镶嵌式或镶拼式结构的塑料模型腔，镶嵌件或镶块压入时的引导部分斜度。
A.应设在分型面的一端B.应设在与分型面垂直方向上C.应设在与分型面平行的方向上D.一般不应设在分型面的一端E.一般设在分型面的侧面一端33当塑料模具有斜滑块机构时，通常已装配好的为模具装配基准。
A.型心B.型腔C.定模板D.动模板E.导柱、导套34用检查凸、凹模的间隙是否均匀。
A.百分表B.千分尺C.量规D.游标卡尺E.塞尺35凹模设在下模座的模具固定部分已装配完毕，模具的活动部分装配应先将部件放在下模上。
A.上模板B.垫板C.凸模与凸模固定板D.卸料板E.定位板三、多项选择题（下列每题的选项中至少有2各正确的，请将其代号填在横线空白处。
每空1分，共23分）1.螺纹标记M20-6H表示。
A.普通细牙螺纹B.普通粗牙螺纹C.左旋D.右旋E.旋合长度长度为SF.旋合长度为N2、钩头锲键在联结画法中应与被联结件接触。
A.底面B.左侧面C.右侧面D.顶面3、如图所示为不通孔的尺寸标注，标注正确。
A B C D4、装配图主要表示整台机器或部件。
A .具体结构 B.工作原理 C.装配关系 D.完整尺寸 E.联结方式5、在如下公差带中，图为间隙配合。
6、以下集合要素，称为轮廓要素的有。
A.轴线B.圆柱（锥）面C.平（曲）面D.中心平面E.直（曲）7、下列图中，图 标注正确。
A B C8、某基准孔的公差等级为IT6，公差值大小为0.016mm ，其标注形式正确的是 。
A.016.0040++φB.016.0040+φC. 0016.040-φD.016.040+φE.)(H640016.00+φ F.)(40016.00+φ 9、下列孔后轴的配合中，属于基孔制的是 。
A.7860g H φ B. 7860h G φ C. 7860f H φ D. 7860g P φ E. 7860h N φ F. 7860k M φ 10、零件加工时产生表面粗糙度主要原因是 。
A.刀具和工件表面间的摩擦B.切屑分离式表面层的属性变形C.工艺系统的高频振动D.机床几何精度方面的误差11、以下角度中，在主剖面内测量的是 。
A.前角B.后角C.主偏角D.副偏角E.刃倾角12、影响刀具耐用度的因素有 。
A.工件的材料B. 切削用量C.刀具的角度D.切削液13、机械加工中的工艺系统几何误差包括 误差。
A.机床几何B.刀具磨损和制造C.工艺系统定位D.毛坯制造E.热变形14、夹紧力的作用点应尽可能选在 。
A.靠近工件加工表面B.工件几何形状的中心C.工件刚性较好的部位D.与定位支撑相对的位置E.远离工件加工表面15.当工件在夹具中装夹时，影响加工面位置精度的因素是。
A.机床的几何精度B.工件在夹具中的定位误差C.刀具的制造误差D.机床运动链的传动精度E.刀具磨损程度16.组合夹具进入最后装配时应按顺序进行。
A.由上而下B.由下而上C.由内到外D.有外到内E.有后面到前面17.成型磨削主要有磨削法等。
A.成型砂轮B.夹具C.光学曲线D.自动控制E.数控成型18.常用的异形孔加工方法有加工等。
A.压印锉修B.刨削C.铣削D.插削E.镗削19.确保加工面的等技术要求是机械加工工艺重点。
A.尺寸精度B.形状精度C.位置精度D.综合力学性能E.表面粗糙度20.无固定板式电极多用于用单孔冲油或排气的场合。
A.型腔尺寸大B.型腔尺寸中等C.型腔尺寸小D.形状简单E.形状复杂21.逐点比较法控制机床的节拍顺序填写是。
A.偏差判别B.偏差计算C.工作台进给D.终点判断E.加工完毕22.可作为塑料模装配基准的零件大致有。
A.型芯B.型腔C.导向零件D.模板相邻两侧面E.主流道衬套23.顶杆导向部分的配合一般可采用。
A.H7/h6B.H7/h8C.H8/h8D.H9/h8E.H9/h9四、画图题根据三个视图绘制正等测图，5分五、分析计算题 5分如图所示，工件以圆孔用心轴定位，在立式铣床上铣A 面至（35016.0-）mm ，求定位误差。
