SMT作业指导书
SMT检验作业指导书

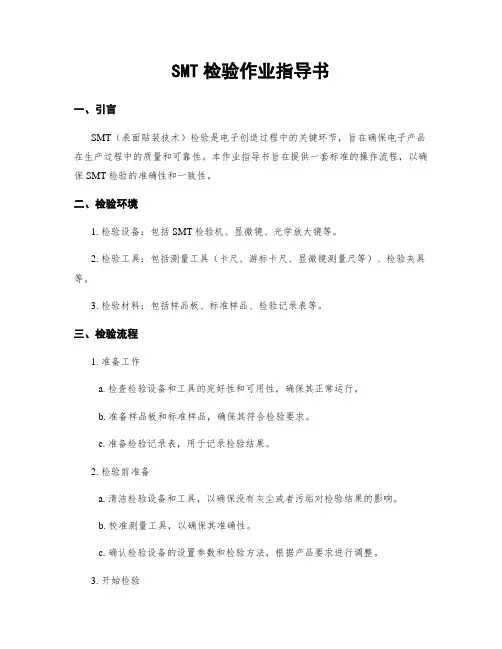

SMT检验作业指导书一、引言SMT（表面贴装技术）检验是电子创造过程中的关键环节，旨在确保电子产品在生产过程中的质量和可靠性。
本作业指导书旨在提供一套标准的操作流程，以确保SMT检验的准确性和一致性。
二、检验环境1. 检验设备：包括SMT检验机、显微镜、光学放大镜等。
2. 检验工具：包括测量工具（卡尺、游标卡尺、显微镜测量尺等）、检验夹具等。
3. 检验材料：包括样品板、标准样品、检验记录表等。
三、检验流程1. 准备工作a. 检查检验设备和工具的完好性和可用性，确保其正常运行。
b. 准备样品板和标准样品，确保其符合检验要求。
c. 准备检验记录表，用于记录检验结果。
2. 检验前准备a. 清洁检验设备和工具，以确保没有灰尘或者污垢对检验结果的影响。
b. 校准测量工具，以确保其准确性。
c. 确认检验设备的设置参数和检验方法，根据产品要求进行调整。
3. 开始检验a. 将样品板放置在检验设备上，根据产品要求调整样品板的位置和角度。
b. 使用显微镜或者光学放大镜对样品板进行初步检查，注意观察焊点、元件位置和贴装质量等。
c. 使用SMT检验机进行自动检验，根据产品要求设置检验参数和阈值。
d. 检查检验结果，记录合格和不合格项，并进行标记。
4. 检验结果分析a. 对不合格项进行详细分析，确定不合格原因。
b. 根据不合格原因进行相应的调整或者修复，确保产品质量。
c. 对合格项进行总结和统计，以便后续的质量控制和改进工作。
5. 检验记录和报告a. 将检验结果记录在检验记录表中，包括合格和不合格项的详细信息。
b. 根据需要生成检验报告，包括检验结果、不合格项的原因和改进建议等。
四、注意事项1. 检验人员应具备相关的技术知识和操作经验，以确保检验的准确性和可靠性。
2. 检验设备和工具应定期维护和校准，确保其正常运行和准确性。
3. 检验过程中应注意安全事项，如佩戴适当的防护设备、遵守操作规程等。
4. 检验记录和报告应及时整理和归档，以便后续的追溯和分析。
SMT检验作业指导书
SMT检验作业指导书一、背景介绍表面贴装技术（Surface Mount Technology，简称SMT）是一种电子元器件的组装技术，广泛应用于电子产品的制造过程中。
为了确保SMT组装的质量和可靠性，需要进行SMT检验，以验证组装的元器件是否符合要求。
本作业指导书旨在提供详细的SMT检验流程和标准，以帮助操作人员正确进行SMT检验。
二、检验流程1. 准备工作a. 确保检验仪器和设备处于正常工作状态，如显微镜、显微摄像机等。
b. 检查检验样品的数量和类型，确保与工作指令一致。
c. 准备检验所需的标准和规范文件，如产品规格书、检验标准等。
2. 外观检验a. 使用显微镜或显微摄像机对元器件进行外观检查。
b. 检查元器件的焊盘、引脚、焊接质量等是否符合要求。
c. 检查元器件的表面是否有刮擦、氧化、变色等缺陷。
3. 尺寸检验a. 使用测量工具（如卡尺、显微镜测微器等）对元器件的尺寸进行测量。
b. 检查元器件的尺寸是否符合产品规格书中的要求。
c. 特别关注元器件的引脚间距、引脚长度等关键尺寸。
4. 功能性检验a. 根据产品规格书中的要求，使用测试设备对元器件的功能进行检验。
b. 确保测试设备的准确性和稳定性，以保证检验结果的可靠性。
c. 检验元器件的电气参数、工作频率、响应速度等功能是否符合要求。
5. 焊接质量检验a. 使用显微镜或显微摄像机对元器件的焊接质量进行检查。
b. 检查焊盘与引脚之间的焊接质量，如焊接翘曲、焊接不良等情况。
c. 检查焊接点的可靠性和耐久性，确保焊接质量符合要求。
6. 包装检验a. 检查元器件的包装是否完好无损，如盒子是否密封、防潮袋是否完整等。
b. 检查包装标签和标识是否清晰可辨，确保元器件的追溯性和识别性。
7. 记录和报告a. 对每个检验项目进行记录，包括检验结果、检验时间、检验人员等信息。
b. 编写检验报告，将检验结果和发现的问题进行总结和归纳。
c. 如有问题或异常情况，及时向相关部门或责任人汇报并采取相应措施。
SMT检验作业指导书
SMT检验作业指导书一、背景介绍表面贴装技术（SMT）是一种常用的电子元器件安装技术，它通过将电子元器件直接焊接在印刷电路板（PCB）上，实现电路的连接。
为了确保SMT过程的质量和可靠性，需要进行SMT检验。
本作业指导书旨在提供详细的指导，帮助操作人员正确进行SMT检验。
二、检验目的SMT检验的目的是确保电子元器件的正确安装和焊接，以及PCB的质量和可靠性。
通过检验，可以及时发现和纠正潜在的问题，提高产品质量和生产效率。
三、检验内容1. 外观检验：检查电子元器件和PCB表面的外观是否正常，包括焊接是否完整、元器件是否倾斜或损坏等。
2. 尺寸检验：测量电子元器件和PCB的尺寸，确保其符合设计要求。
3. 焊接质量检验：检查焊接点的质量，包括焊接是否牢固、焊盘是否完整、焊接是否出现虚焊等。
4. 电气性能检验：通过测试电路的电气性能，确保电子元器件和PCB的功能正常。
5. 环境适应性检验：将电子元器件和PCB置于不同的环境条件下，测试其在高温、低温、湿度等环境下的可靠性。
四、检验方法1. 外观检验：使用显微镜或放大镜仔细检查电子元器件和PCB表面的外观。
记录任何异常情况，并及时纠正。
2. 尺寸检验：使用测量工具（如卡尺、游标卡尺等）测量电子元器件和PCB的尺寸。
与设计要求进行比较，确保尺寸符合要求。
3. 焊接质量检验：使用显微镜或放大镜检查焊接点的质量。
检查焊盘是否完整、焊接是否牢固、是否出现虚焊等情况。
使用万用表测试焊接点的电阻，确保焊接质量良好。
4. 电气性能检验：使用测试仪器（如万用表、示波器等）测试电路的电气性能。
检查电子元器件和PCB的功能是否正常，是否符合设计要求。
5. 环境适应性检验：将电子元器件和PCB置于不同的环境条件下，如高温箱、低温箱、湿热箱等。
测试其在不同环境下的可靠性和性能。
五、检验记录和报告在进行SMT检验过程中，应及时记录检验结果和异常情况。
对于不合格的产品，应进行详细的分析和记录，并采取相应的纠正措施。
SMT检验作业指导书

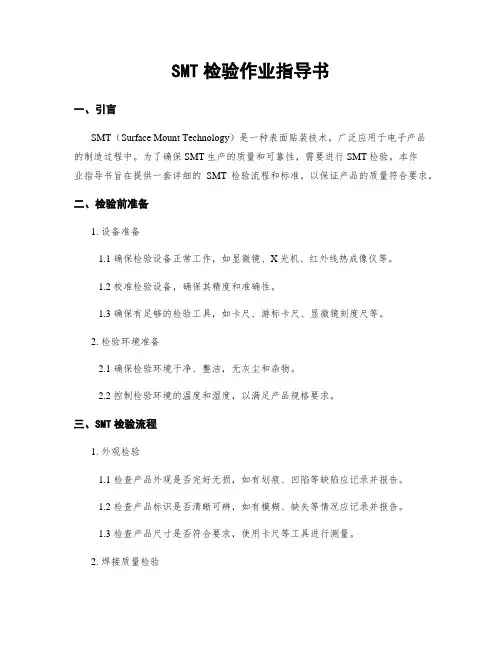

SMT检验作业指导书一、引言SMT（Surface Mount Technology）是一种表面贴装技术，广泛应用于电子产品的制造过程中。
为了确保SMT生产的质量和可靠性，需要进行SMT检验。
本作业指导书旨在提供一套详细的SMT检验流程和标准，以保证产品的质量符合要求。
二、检验前准备1. 设备准备1.1 确保检验设备正常工作，如显微镜、X光机、红外线热成像仪等。
1.2 校准检验设备，确保其精度和准确性。
1.3 确保有足够的检验工具，如卡尺、游标卡尺、显微镜刻度尺等。
2. 检验环境准备2.1 确保检验环境干净、整洁，无灰尘和杂物。
2.2 控制检验环境的温度和湿度，以满足产品规格要求。
三、SMT检验流程1. 外观检验1.1 检查产品外观是否完好无损，如有划痕、凹陷等缺陷应记录并报告。
1.2 检查产品标识是否清晰可辨，如有模糊、缺失等情况应记录并报告。
1.3 检查产品尺寸是否符合要求，使用卡尺等工具进行测量。
2. 焊接质量检验2.1 使用显微镜检查焊接点是否完整、均匀，是否存在焊接不良现象，如焊接短路、焊接不足等。
2.2 使用X光机或红外线热成像仪检查焊接点的内部结构，确保焊接质量符合要求。
3. 元器件安装质量检验3.1 使用显微镜检查元器件的安装是否准确，是否存在偏移、倾斜等问题。
3.2 检查元器件的焊接是否牢固，使用力度适中的工具进行轻微的拨动，确保元器件不松动。
4. 焊盘质量检验4.1 使用显微镜检查焊盘的质量，是否存在氧化、污染等问题。
4.2 使用显微镜检查焊盘与元器件之间的间隙，确保间隙符合要求。
5. 焊膏质量检验5.1 检查焊膏的涂覆是否均匀，是否存在缺陷，如过量、不足等。
5.2 使用显微镜检查焊膏的粘度，确保粘度符合要求。
6. 焊接温度检验6.1 使用红外线热成像仪检测焊接过程中的温度分布，确保温度均匀且符合要求。
6.2 检查焊接过程中的温度曲线，确保温度变化平稳。
7. 电气性能检验7.1 使用测试仪器检测产品的电气性能，如电压、电流、功耗等。
SMT通用作业指导书

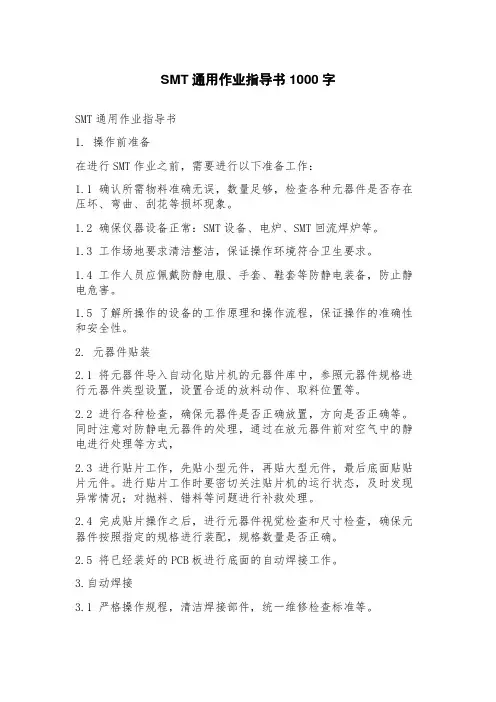

SMT通用作业指导书1000字SMT通用作业指导书1. 操作前准备在进行SMT作业之前，需要进行以下准备工作：1.1 确认所需物料准确无误，数量足够，检查各种元器件是否存在压坏、弯曲、刮花等损坏现象。
1.2 确保仪器设备正常：SMT设备、电炉、SMT回流焊炉等。
1.3 工作场地要求清洁整洁，保证操作环境符合卫生要求。
1.4 工作人员应佩戴防静电服、手套、鞋套等防静电装备，防止静电危害。
1.5 了解所操作的设备的工作原理和操作流程，保证操作的准确性和安全性。
2. 元器件贴装2.1 将元器件导入自动化贴片机的元器件库中，参照元器件规格进行元器件类型设置，设置合适的放料动作、取料位置等。
2.2 进行各种检查，确保元器件是否正确放置，方向是否正确等。
同时注意对防静电元器件的处理，通过在放元器件前对空气中的静电进行处理等方式，2.3 进行贴片工作，先贴小型元件，再贴大型元件，最后底面贴贴片元件。
进行贴片工作时要密切关注贴片机的运行状态，及时发现异常情况；对抛料、错料等问题进行补救处理。
2.4 完成贴片操作之后，进行元器件视觉检查和尺寸检查，确保元器件按照指定的规格进行装配，规格数量是否正确。
2.5 将已经装好的PCB板进行底面的自动焊接工作。
3.自动焊接3.1 严格操作规程，清洁焊接部件，统一维修检查标准等。
3.2 进行自动焊接工作之前，需要将各种焊接参数设置为相应的要求、校正依据规定调整各个传感器的灵敏度等。
同时要保证使用的焊料符合标准，不会对焊接操作产生影响。
3.3 在进行自动焊接工作时，注意各种禁运操作，例如对于违禁的焊接工艺或设备应该禁止或及时给出整改的措施。
3.4 在自动焊接工作的同时，应该密切关注自动焊接机的运行状态，及时发现电子元器件出现异常的情况，做好相关的处理并及时修补。
4. 组件的质量控制4.1 对已完成的组件要进行检测，检测其尺寸、电子电路基本特性是否满足要求，以及可靠性是否存在问题等。
SMT检验作业指导书
SMT检验作业指导书引言概述：SMT（表面贴装技术）检验作业指导书是在SMT生产过程中的一项重要文件，它对于确保产品质量、提高生产效率和降低生产成本具有重要意义。
本文将从五个大点出发，详细阐述SMT检验作业指导书的内容和重要性。
正文内容：1. SMT检验作业指导书的编制1.1 了解产品要求：根据产品的设计要求和技术规范，了解产品的性能指标、功能要求以及质量标准。
1.2 制定检验计划：根据产品要求，制定SMT检验计划，明确检验的时间节点、检验的内容和检验的方法。
1.3 确定检验标准：根据产品要求和行业标准，确定产品的检验标准，包括外观、尺寸、电气性能等方面。
1.4 制定检验流程：根据产品的生产流程，制定SMT检验的流程，明确每个环节的责任和要求。
1.5 编写作业指导书：根据以上内容，编写SMT检验作业指导书，包括产品信息、检验计划、检验标准、检验流程等。
2. SMT检验作业指导书的内容2.1 产品信息：包括产品的型号、规格、批次号等信息，以及产品的设计图纸和技术规范。
2.2 检验计划：包括检验的时间节点、检验的内容和检验的方法，以及检验的人员和设备要求。
2.3 检验标准：包括产品的外观、尺寸、电气性能等方面的检验标准，以及合格和不合格的判定标准。
2.4 检验流程：包括产品的进货检验、生产过程中的检验和出货前的检验等环节的具体操作流程。
2.5 记录和报告：包括检验结果的记录和报告要求，以及异常情况的处理和追踪要求。
3. SMT检验作业指导书的重要性3.1 确保产品质量：SMT检验作业指导书能够确保产品在生产过程中的每个环节都按照要求进行检验，从而保证产品的质量。
3.2 提高生产效率：SMT检验作业指导书明确了检验的时间节点和流程，有助于提高生产的效率，减少生产中的等待时间和重复工作。
3.3 降低生产成本：SMT检验作业指导书能够及时发现和纠正生产中的问题，避免不合格产品的产生，从而降低生产成本。
总结：SMT检验作业指导书是确保产品质量、提高生产效率和降低生产成本的重要文件。
SMT检验作业指导书
SMT检验作业指导书一、引言SMT（表面贴装技术）检验是电子创造过程中至关重要的一环，它确保了电子产品的质量和可靠性。
本作业指导书旨在提供详细的SMT检验操作流程，以确保产品符合规范要求并达到高质量标准。
二、检验设备和工具1. SMT检验设备：- AOI（自动光学检测）机器- X光检测设备- 3D SPI（三维锡膏印刷机）设备- ICT（针式测试）设备2. 检验工具：- 放大镜- 显微镜- 高亮度灯光三、检验流程1. AOI检验：- 将待检验的PCB板放置在AOI机器上，并确保正确的定位。
- 启动AOI机器，进行自动光学检测。
- 检查AOI检测结果，确认是否存在缺陷，如焊接问题、元件丢失、极性错误等。
- 根据检测结果，对有缺陷的PCB板进行修复或者退回制程。
2. X光检测：- 将待检验的PCB板放置在X光检测设备上，并确保正确的定位。
- 启动X光检测设备，进行焊点检测。
- 检查X光检测结果，确认焊点是否存在缺陷，如焊接不良、短路等。
- 根据检测结果，对有缺陷的焊点进行修复或者退回制程。
3. 3D SPI检测：- 将待检验的PCB板放置在3D SPI设备上，并确保正确的定位。
- 启动3D SPI设备，进行锡膏印刷质量检测。
- 检查3D SPI检测结果，确认锡膏印刷质量是否符合要求，如过量、不足、偏移等。
- 根据检测结果，对有缺陷的锡膏印刷进行修复或者退回制程。
4. ICT测试：- 将待检验的PCB板放置在ICT设备上，并确保正确的定位。
- 启动ICT设备，进行电气测试。
- 检查ICT测试结果，确认电气连接是否正常，如短路、开路、电阻值等。
- 根据检测结果，对有缺陷的电气连接进行修复或者退回制程。
四、检验标准1. AOI检验标准：- 焊接问题：焊接不良、焊点过量、焊点不足等。
- 元件问题：元件丢失、极性错误等。
- 缺陷判定：根据产品规范和标准，确定缺陷的可接受程度。
2. X光检测标准：- 焊点问题：焊接不良、短路等。
SMT检验作业指导书
SMT检验作业指导书一、引言SMT（表面贴装技术）是一种常用的电子元器件安装技术，它通过将电子元器件直接贴装在PCB（印刷电路板）上，提高了电子产品的生产效率和质量。
为确保SMT过程中的质量控制，本作业指导书旨在提供详细的SMT检验作业流程和标准，以确保生产过程中的质量稳定性。
二、SMT检验作业流程1. 准备工作在开始SMT检验之前，需要进行以下准备工作：- 检查并确认所有所需的检验设备和工具的可用性和完整性。
- 根据工艺要求，准备好样品和标准件。
- 确保检验环境符合要求，包括温度、湿度等环境参数。
2. 外观检验外观检验是SMT检验的第一步，主要用于检查电子元器件的外观是否符合要求。
具体步骤如下：- 检查元器件的封装是否完整，无裂纹、划痕等损伤。
- 检查元器件的引脚是否弯曲、断裂或错位。
- 检查元器件的标识是否清晰可辨认。
3. 尺寸检验尺寸检验用于验证电子元器件的尺寸是否符合要求。
具体步骤如下：- 使用合适的测量工具（如卡尺、显微镜等）测量元器件的尺寸。
- 将测量结果与标准值进行比较，确保尺寸在允许范围内。
4. 焊接质量检验焊接质量检验用于验证电子元器件的焊接质量是否符合要求。
具体步骤如下：- 检查焊点是否均匀、光滑，无焊接缺陷（如焊接虚焊、焊接翘曲等）。
- 使用显微镜检查焊点的焊接质量，确保焊点的形状和焊盘的涂覆均符合标准要求。
5. 功能性测试功能性测试用于验证电子元器件的功能是否正常。
具体步骤如下：- 根据产品要求，连接电子元器件到测试设备。
- 运行功能测试程序，检查电子元器件的功能是否正常。
- 记录测试结果，确保所有功能测试都通过。
6. 温度和湿度测试温度和湿度测试用于验证电子元器件在不同温湿度条件下的性能稳定性。
具体步骤如下：- 将电子元器件置于恒温恒湿箱中，设定不同的温度和湿度条件。
- 在每个条件下，测试电子元器件的性能并记录测试结果。
- 将测试结果与标准值进行比较，确保性能稳定性在允许范围内。
SMT检验作业指导书
SMT检验作业指导书一、引言SMT（表面贴装技术）是一种电子组装技术，主要用于将电子元器件直接贴装到印刷电路板（PCB）上。
为了确保贴装的质量和可靠性，需要进行SMT检验。
本作业指导书旨在提供详细的SMT检验作业流程和标准，以确保产品的质量和性能。
二、检验前准备1. 确保检验所需的设备和工具齐全，并进行日常维护和校准。
2. 检查SMT生产线的工艺参数是否符合要求，如温度、湿度等。
3. 准备好检验所需的样品和相关文件，包括工艺规程、图纸、检验标准等。
三、SMT检验流程1. 外观检验a. 检查PCB表面是否有划痕、变形、焊盘损坏等缺陷。
b. 检查元器件是否正确安装，是否有错位、错装等问题。
c. 检查焊接质量，包括焊盘是否完整、焊点是否光亮均匀等。
2. 尺寸检验a. 使用合适的测量工具，检查元器件的尺寸是否符合要求，如长度、宽度、高度等。
b. 检查焊盘的尺寸是否符合要求，如直径、间距等。
3. 电气性能检验a. 使用合适的测试仪器，对电路板进行电气性能测试，如电阻、电容、电感等。
b. 检查电路板的电气连接是否良好，是否存在短路、断路等问题。
4. 功能性能检验a. 根据产品的功能要求，进行相应的功能性能测试，如开关测试、信号传输测试等。
b. 检查产品在各种工作条件下的性能表现，如温度、湿度、振动等。
5. 可靠性检验a. 进行可靠性测试，包括老化测试、环境适应性测试等。
b. 检查产品在长期使用和恶劣环境下的可靠性和稳定性。
四、检验标准1. 根据产品的要求和相关标准，制定合适的检验标准。
2. 根据不同的检验项目，制定相应的合格和不合格的判定标准。
3. 检验结果应与相关标准进行比对，确保产品符合要求。
五、记录和报告1. 在检验过程中，及时记录检验结果和相关数据。
2. 检验报告应包括检验日期、检验人员、检验结果、异常情况等信息。
3. 检验报告应及时提交给相关部门，并妥善保管。
六、问题处理1. 如果在检验过程中发现异常情况或者不合格项，应及时进行问题分析和处理。
SMT检验作业指导书
SMT检验作业指导书一、引言SMT（表面贴装技术）是现代电子制造中常用的一种组装技术，其质量的稳定性对于保证产品的性能和可靠性至关重要。
本作业指导书旨在提供SMT检验的标准操作流程和要求，以确保SMT产品的质量符合预期。
二、检验准备1. 检验环境：检验区域应清洁、干燥，并且避免静电干扰。
2. 检验设备：准备好适当的检验设备，包括显微镜、测量工具（如卡尺、量规等）、光学显微镜等。
3. 检验人员：具备相关技术和经验的人员进行检验，确保其熟悉SMT工艺和相关标准。
三、检验内容1. 外观检验外观检验主要针对SMT组装后的产品外观进行检查，包括焊点质量、组件位置、标识等。
具体要求如下：- 焊点质量：检查焊点是否完整、均匀、无短路、无虚焊等问题。
- 组件位置：检查组件是否正确放置在指定位置，是否与PCB板紧密贴合。
- 标识：检查产品上的标识是否清晰、准确。
2. 尺寸检验尺寸检验主要针对SMT组件的尺寸进行测量，以确保其符合设计要求。
具体要求如下：- 尺寸测量：使用合适的测量工具，对SMT组件的尺寸进行测量，包括长度、宽度、高度等。
- 尺寸容差：根据设计要求，判断尺寸是否在允许的范围内。
3. 焊接质量检验焊接质量检验主要针对SMT组装后的焊接质量进行检查，以确保焊点的连接可靠。
具体要求如下：- 焊接质量：检查焊点是否焊接牢固，焊盘是否与组件正确连接。
- 焊接缺陷：检查焊点是否存在短路、虚焊、冷焊等缺陷。
4. 功能性检验功能性检验主要针对SMT产品的功能进行测试，以确保其能够正常工作。
具体要求如下：- 电气测试：使用合适的测试设备，对SMT产品的电气性能进行测试，包括电压、电流、频率等。
- 功能测试：根据产品的设计要求，进行相应的功能测试，确保产品能够正常运行。
四、检验记录和报告1. 检验记录：对每次检验进行详细记录，包括检验日期、检验人员、检验结果等。
记录应准确、清晰，并保存备查。
2. 检验报告：根据检验记录，生成检验报告，并将其归档。
SMT检验作业指导书
SMT检验作业指导书引言概述：SMT（表面贴装技术）是现代电子制造中广泛使用的一种技术，它通过将电子元件直接贴装在印刷电路板上，提高了生产效率和产品质量。
然而，SMT检验是确保产品质量的关键环节。
本文将介绍SMT检验的作业指导书，以帮助操作人员准确进行检验工作。
一、检验前准备1.1 确认检验标准：在进行SMT检验之前，操作人员应仔细阅读并熟悉所使用的检验标准。
这些标准包括IPC-A-610（电子组装可接受性标准）等，它们规定了电子元件的可接受程度和质量要求。
1.2 准备检验设备：操作人员需要准备适当的检验设备，如显微镜、X射线检测仪、红外热成像仪等。
这些设备能够帮助检测元件的焊接质量、引脚连接等问题。
1.3 准备检验记录表：为了记录检验结果并进行后续分析，操作人员应准备检验记录表。
这些记录表应包括产品信息、检验日期、检验项目、检验结果等。
二、外观检验2.1 检查元件的正确安装：操作人员应仔细检查元件的安装位置和方向是否正确。
他们应确保元件没有倾斜、错位或者翘起等问题。
2.2 检查焊接质量：操作人员需要检查焊接是否均匀、充分，焊点是否有裂纹或者气泡等问题。
他们还应检查焊盘是否有过度焊接或者不足焊接的情况。
2.3 检查引脚连接：操作人员应仔细检查引脚的连接情况。
他们应确保引脚与印刷电路板的焊盘之间有良好的接触，并且没有松动或者断裂的情况。
三、功能性检验3.1 进行电气测试：操作人员需要使用适当的测试设备对电子元件进行电气测试。
他们应检查元件的电压、电流等参数是否符合规定范围，并确保元件能够正常工作。
3.2 进行信号测试：操作人员应使用信号发生器等设备对电路板上的信号进行测试。
他们应确保信号传输正常，没有干扰或者失真的情况。
3.3 进行功能性测试：操作人员需要根据产品的功能要求进行相应的功能性测试。
他们应确保产品能够按照设计要求完成各项功能，并且没有故障或者异常情况。
四、记录和分析4.1 记录检验结果：操作人员应准确记录每项检验的结果，包括通过和不通过的情况。
SMT作业指导书
SMT作业指导书一、背景介绍自动贴片技术（SMT）是电子元器件表面贴装技术的一种主要方式，广泛应用于电子制造领域。
为了提高学生对SMT工艺的认识和应用能力，特编写本作业指导书，引导学生完成相关SMT作业。
二、实验目的通过本次实验，旨在帮助学生：1.了解SMT的基本原理和工艺流程；2.学习掌握SMT工艺中的关键技术；3.提高学生的动手实践能力和故障排除能力。
三、实验材料1.电路板：提供给学生的实验电路板；2.贴片元件：提供给学生的SMT贴片元件；3.工具：焊锡台、烙铁、喷嘴、焊锡丝、镊子等。
四、实验步骤以下是本次SMT作业的具体步骤：1.准备工作- 清洁工作区域，确保工作环境干净整洁；- 检查实验材料，确认电路板和贴片元件齐全。
2.贴片元件的安装- 根据电路板上的元件安装图，仔细查看元件型号和位置；- 使用镊子将贴片元件从包装中取出；- 将元件按照图纸上的位置正确安装在电路板上；- 注意对极性元件的方向，并避免元件之间的短路。
3.焊接贴片元件- 准备好焊锡台、烙铁和焊锡丝；- 将焊锡台加热至适宜的温度；- 将焊锡丝融化，涂抹在贴片元件与电路板焊盘之间；- 通过烙铁进行焊接，确保焊点牢固可靠。
4.质量检查与故障排除- 检查焊点是否完整，没有冷焊、虚焊等现象；- 使用万用表或测试仪器检测电路的连通性；- 如果发现问题，根据焊接技术要求进行修复或替换。
5.完成实验报告- 撰写实验报告，详细记录实验过程和结果；- 总结实验中遇到的问题和解决方法；- 分析实验结果，并提出改进建议。
五、注意事项1.操作时要注意安全，避免烫伤和其他意外事故；2.仔细阅读工艺流程和元件安装图纸，确保操作正确无误；3.注意焊点的质量，确保焊接牢固且没有短路或冷焊等问题；4.遵守实验室的规章制度，保持实验环境整洁有序。
六、实验评分标准学生将根据以下标准进行评分：1.实验报告的完整性和准确性；2.贴片元件的正确安装和焊接质量；3.故障排除能力和问题解决的效果；4.实验操作的安全性和规范性。
SMT检验作业指导书
SMT检验作业指导书标题：SMT检验作业指导书引言概述：SMT（Surface Mount Technology）是一种表面贴装技术，广泛应用于电子创造业中。
在SMT生产过程中，检验是非常重要的环节，可以确保产品质量和性能。
本文将为您介绍SMT检验作业指导书，匡助您了解如何进行有效的SMT检验。
一、检验前准备1.1 确认检验标准：在进行SMT检验之前，首先要确认所使用的检验标准，包括外观检验标准、功能检验标准等。
1.2 准备检验设备：准备好必要的检验设备，如显微镜、检验仪器等，确保能够进行准确的检验。
1.3 准备检验人员：确保检验人员接受过专业培训，了解检验标准和操作流程。
二、外观检验2.1 检查元件外观：子细检查SMT元件的外观，包括焊点是否完整、元件是否倾斜、是否有异物等。
2.2 检查元件位置：检查元件的位置是否准确，是否存在偏移或者漏焊现象。
2.3 检查元件封装：检查元件封装是否完整，是否有破损或者变形现象。
三、功能检验3.1 连通性测试：使用测试仪器进行连通性测试，确保电路板上的元件之间能够正常通电。
3.2 功能测试：进行功能测试，检验电路板的功能是否正常，如是否能够正常工作、输出正确的信号等。
3.3 温度测试：进行温度测试，检验电路板在不同温度下的性能表现，确保产品在各种环境下都能正常工作。
四、记录与分析4.1 记录检验结果：及时记录检验结果，包括外观检验和功能检验的结果，以备日后查阅。
4.2 分析异常情况：对于浮现的异常情况，及时进行分析，找出问题原因并采取相应措施进行处理。
4.3 改进措施：根据检验结果和分析，提出改进措施，以避免类似问题再次发生。
五、质量控制5.1 定期培训：定期对检验人员进行培训，使其了解最新的检验标准和技术，提高检验水平。
5.2 定期审核：定期对检验流程进行审核，确保检验流程符合标准，并及时更新和改进。
5.3 持续改进：持续改进检验流程，不断提高检验效率和准确性，确保产品质量和性能。
SMT贴片作业指导书
SMT贴片作业指导书
一、工位操作内容
1.先开气，再开机，检查设备里面有无杂物，做好清洁，确保无误后开机
-→设备归零-→选择生产程序
2.程序名称为：在菜单1/1/D4 SWITCH PCB NAME选择所要生产的
程序
3.每天交接班时确认机台程序名称与版本一次，核对上料位置一次，基板
编号与材料规格以BOM（元件清单）站台表为准，并做好记录，对所
做工作负责
4.贴片机操作遵循操作说明书
5.换料时以站台表为准，上料后要由另一人核对后方可开机生产，上料后
做好记录
6.每30分钟查看一次用料情况，对快用完的料提前准备
7.贴片时按印刷之先后顺序，采用先印先贴的原则
8.换料后贴出的第一块PCB要检查所换料元件，是否有反向，有则改程序
贴装角度
9.时刻观察贴片位置，连续发现同一位置有偏移的，重新调整取料位置和
贴装位置
二、注意事项：
1.交班时第一步就是核对站台位，检查上料情况
2.每1小进确认一次抛料率，对某一站位经常性抛料后要查找原因，及时
调整，并做好记录，找工艺解决
3.所有真空包装零件皆为潮湿敏感零件,注意零件保存;上料时并确认IC标签有无过期，上料时要注意方向，IC管料要检查方向，二极管，三极管注意跟前批是否一致，做好换料记录
4.定位板子时要注意调整宽度及定位针高度，避免损坏设备、PCB发现任何异常马上通知工艺或主管。
SMT通用作业指导书
SMT通用作业指导书2、检查PCBA表面元件是否完好无损，无漏焊、虚焊、短路、反向等缺陷；检查PCBA表面无异物、无划痕、无变形等现象。
图2回流焊出口注意事项：1、操作前请戴好防静电手环，并接好地。
2、操作中要轻拿轻放，避免PCBA表面受损。
3、如发现不良品，请及时记录并报告相关人员。
物资编码拟制：XXX规格数量位置审核：设备/工具/辅料防静电手环数量1批准：注意事项1、请勿在操作过程中用力碰撞PCBA表面。
2、操作中请注意防静电措施，避免静电损坏元件。
3、如发现不良品，请及时记录并报告相关人员。
在检查PCBA之前，需要先检查锡是否呈粉末状（未融化），同时也要检查PCBA是否有损坏、变形、烤黄等问题。
如果发现问题，需要立即向拉长或技术员反映，以便及时解决。
对于检查合格的PCBA，需要将其侧放入“L”型防静盒中，不同机型或种类需要分区放置，放置间隔以板与板不相互摩擦、碰撞为原则。
同时，需要注意数量的控制。
在进行PCBA检查时，需要将检视板覆盖在PCBA上，检查贴片元件是否有多件、少件及IC反向等问题。
合格后，在板边用颜色笔作标记放置于合格品区待下一FQC目检，不良品则需要用红色箭头标签贴在不良位置，并在FQC报表记录不良状况。
对于PCBA的焊锡状况检查，需要将PCBA放在放大镜前，检查元件是否有短路、虚焊、移位浮起、锡尖及锡珠等不良。
如发现不良，需要做好标识区分，并记录在《焊点面FQC检验日报表》中。
不良现象参照图样，OK代表良品，NG代表不良品。
在进行检查时，需要注意以下两个情况，如果发生，应立即反应IPQC：连续3块PCBA板出现同样不良时，以及同一不良项每小时超过5块PCBA时。
Standard XXX。
Ltd.XXX:Product Name:n Name:Process Name:Standard Working Hours:Controlled Status:n: A2XXX:Page Number:ns:1.In Figure 1.if the component shift is greater than 2/3W。
SMT检验作业指导书
SMT检验作业指导书一、引言SMT（表面贴装技术）是现代电子创造中常用的一种技术，用于将电子元件直接贴装在印刷电路板（PCB）上。
为了确保贴装质量和产品可靠性，进行SMT检验是必不可少的环节。
本作业指导书旨在提供SMT检验的详细流程和要求，以确保产品质量符合规范。
二、检验流程1. 准备工作在进行SMT检验之前，需要准备以下工作：- 检验设备：包括SMT检验仪、显微镜、显微摄像机等；- 检验环境：确保检验环境干燥、无尘、温度适宜；- 检验样品：根据需要选择合适的样品进行检验。
2. 外观检验外观检验是SMT检验的首要步骤，目的是检查贴装件的外观是否符合要求。
具体步骤如下：- 使用显微镜或者显微摄像机对贴装件进行观察；- 检查贴装件的焊盘、焊点、引脚等是否存在缺陷，如焊接不良、焊盘变形等；- 检查贴装件的位置是否准确，是否存在偏移或者漏贴现象；- 检查贴装件的外观是否完整，是否存在损坏或者破损。
3. 功能性检验功能性检验是对SMT贴装件的功能进行验证，以确保其正常工作。
具体步骤如下：- 使用SMT检验仪对贴装件进行电气测试，检查其电气特性是否符合规范；- 进行摹拟测试，摹拟实际工作环境下的使用情况，检查贴装件在不同工作条件下的性能表现；- 进行可靠性测试，如温度循环测试、湿度测试等，以评估贴装件在极端环境下的可靠性。
4. 数据记录和分析在进行SMT检验过程中，需要对检验结果进行记录和分析，以便后续的问题追踪和改进。
具体步骤如下：- 将每一个贴装件的检验结果记录在检验报告中，包括外观检验和功能性检验的结果；- 对检验结果进行统计和分析，识别出存在的问题和缺陷，并制定相应的改进计划；- 根据检验结果和分析，对生产过程进行调整和优化，以提高贴装质量和产品可靠性。
三、检验要求1. 外观检验要求- 焊盘：焊盘应平整，无变形，无焊接不良现象；- 焊点：焊点应光滑，无焊接不良，无焊锡球、焊锡桥等现象；- 引脚：引脚应完整，无弯曲、错位等现象；- 外观：贴装件表面应光滑，无损坏、破损等现象。
SMT作业指导书
SMT作业指导书1. 概述欢迎参加SMT课程的学生们！这份作业指导书将帮助你们了解并顺利完成本课程的作业要求。
请仔细阅读以下内容，并根据指导进行相关作业的完成。
2. 作业要求2.1 作业类型本课程的作业包括理论性作业和实践性作业两种类型。
2.1.1 理论性作业理论性作业通常要求学生对课程内容进行分析、总结和评价，并综合运用所学知识解决相关问题。
这类作业通常以论文、报告或答题形式呈现。
2.1.2 实践性作业实践性作业旨在让学生通过实际操作掌握和应用所学技能。
这类作业通常包括实验、项目设计或编程任务等。
2.2 作业要求每个作业任务都会给出明确的要求和指导。
请认真阅读作业指导并明确以下要求：- 完成作业的截止日期和提交方式。
- 遵循指定的格式和引用规范，确保作业整洁、结构清晰。
- 注意作业字数或时间限制，确保充分描述问题并提供准确的解答。
- 如有附件或相关材料，请按要求附上。
3. 作业流程3.1 作业发布每一次作业都会在课程平台或邮箱中发布。
请通过学校指定的途径及时获取作业要求和相关资料。
3.2 作业理解仔细阅读并理解作业要求。
如有任何疑问，请及时向任课老师或助教咨询。
3.3 作业准备根据作业要求收集和整理所需的资料和参考文献。
确保你具备完成作业所需的知识和技能。
3.4 作业撰写按照规定的格式和要求开始撰写作业。
在论文或报告中，逻辑清晰、语句通顺是重要的要求。
在实践性作业中，注意代码的可读性和可维护性。
3.5 作业修改和完善完成初稿后，仔细检查作业内容，确保无遗漏或错误。
根据需要进行修改和完善，提高作业质量和可读性。
3.6 作业提交按照作业要求的截止日期和提交方式准时提交作业。
确保作业命名规范并附上必要的附件。
4. 作业评价每次作业提交后，任课老师和助教会进行评价和反馈。
作业评价主要从以下方面考虑：- 作业完成的准确性和质量。
- 对课程内容的理解和运用。
- 对问题解答或项目设计的创新性和实用性。
根据评价结果，学生将获得相应的成绩和反馈意见。
SMT检验作业指导书
SMT检验作业指导书一、背景介绍表面贴装技术（Surface Mount Technology，简称SMT）是一种电子元器件的安装技术，广泛应用于电子产品的制造过程中。
SMT检验是确保SMT贴装过程中电子组件的质量和可靠性的重要环节。
本作业指导书旨在提供详细的SMT检验操作步骤和标准，以确保SMT贴装产品的质量。
二、检验设备和工具1. 放大镜：用于检查电子组件的焊接质量和连接情况。
2. 显微镜：用于检查电子组件的焊接质量和连接情况，提供更高的放大倍数。
3. 万用表：用于测量电子元器件的电阻、电压和电流等参数。
4. X射线检测设备：用于检查焊点的连接情况和内部缺陷。
5. 红外线热成像仪：用于检测电子组件的热量分布情况，以判断是否存在异常情况。
6. 高速摄像机：用于捕捉电子组件在运行过程中的异常情况。
三、SMT检验流程1. 外观检查a. 使用放大镜或显微镜检查电子组件的外观，包括焊盘、焊点、引脚、标识等是否完整、无损伤。
b. 检查电子组件的尺寸、形状和位置是否符合要求。
c. 检查电子组件的表面是否有污染、划痕或其他不良情况。
2. 焊接质量检查a. 使用放大镜或显微镜检查焊盘和焊点的连接情况，包括焊接是否均匀、焊点是否完整、是否存在焊接缺陷等。
b. 使用X射线检测设备检查焊点的连接情况和内部缺陷，确保焊接质量符合标准要求。
c. 使用红外线热成像仪检测电子组件的热量分布情况，以判断是否存在异常情况，如过热、短路等。
3. 电性能测试a. 使用万用表测量电子元器件的电阻、电压和电流等参数，确保其符合产品规格要求。
b. 进行电子元器件的功能测试，检验其在实际工作环境下的性能和可靠性。
4. 运行状态检查a. 使用高速摄像机捕捉电子组件在运行过程中的异常情况，如闪烁、漏光、震动等。
b. 对电子组件的运行状态进行评估，确保其在正常工作条件下的稳定性和可靠性。
四、检验标准1. 外观检查标准a. 焊盘和焊点应无明显的损伤、变形或缺陷。
SMT检验作业指导书
SMT检验作业指导书一、引言SMT（表面贴装技术）是一种常见的电子元器件组装技术，广泛应用于电子产品创造中。
为了确保SMT组装的质量和可靠性，需要进行严格的检验工作。
本作业指导书旨在提供详细的SMT检验流程和标准，以确保产品质量的一致性和稳定性。
二、检验流程1. 准备工作在进行SMT检验之前，需要准备以下工作：- 检验设备：包括显微镜、光学投影仪、高精度测量仪器等。
- 检验环境：确保检验环境干净、无尘、无异味，并保持适宜的温湿度。
- 检验样品：选择具有代表性的样品进行检验，确保样品符合产品要求。
- 检验标准：制定详细的检验标准，包括尺寸、外观、电性能等方面的要求。
2. 外观检验外观检验是SMT检验的重要环节，主要包括以下内容：- 焊接质量：检查焊点是否完整、无焊接不良现象（如焊接虚焊、焊接不良等）。
- 引脚位置：检查元器件引脚是否正确对位、无偏移或者错位现象。
- 表面污染：检查元器件表面是否有污染、划痕或者其他损伤。
3. 尺寸检验尺寸检验是SMT检验的关键环节，主要包括以下内容：- 元器件尺寸：使用高精度测量仪器测量元器件的尺寸，确保其符合产品要求。
- 焊盘尺寸：测量焊盘的直径、间距等尺寸，确保焊盘的质量和焊接可靠性。
- 贴装位置：测量元器件的贴装位置是否准确，检查是否有偏移或者错位现象。
4. 电性能检验电性能检验是SMT检验的最终环节，主要包括以下内容：- 电阻测量：使用电阻测量仪器测量电阻元件的电阻值，确保其符合产品要求。
- 电容测量：使用电容测量仪器测量电容元件的电容值，确保其符合产品要求。
- 导通测试：使用导通测试仪器检测电路板上的导通情况，确保电路连接正常。
三、数据记录与报告在进行SMT检验过程中，需要准确记录检验数据，并生成相应的检验报告。
数据记录和报告应包括以下内容：- 检验日期和时间。
- 检验人员的姓名和工号。
- 检验设备的型号和编号。
- 检验样品的批次和序号。
- 检验结果的详细描述，包括合格和不合格项。
SMT印刷作业指导书带图文
编制部门 工程部
版本号
A1
拟制 审核
仪 器、设 备、工 具、物 料、辅 料
物料编码
物料名称
规格
定位PIN
顶PIN
钢网
பைடு நூலகம்搅拌刀
酒精
静电手环
0
用量 至少3PCS 根据基板 1PCS 1PCS
1PCS
把固定架调到可以 放入钢网的宽度后 放入钢网，手动操 作降下钢网
移动钢网，使钢网 孔与基板焊盘完全 重合后锁紧宽度扳 手和固定螺丝
调整行程感应器， 使刮刀的行程在基 板的范围之内
印刷6片板要清洗钢网 一次，印刷锡膏确认: 不可有偏移，少锡，漏 锡，拉尖等，详细说明 见《印刷工艺标准》
变更内容
2.2、自检OK后流入下一工序；
4、锡膏超过12小时不用必须冷藏
5、印刷员要对来料基板外观进行确认
紧急开
RoHS
6、每天下班时必须拆下钢网彻底清洗一次 7、生产过程中有异常情况要马上按下紧急开关并上报
0 通用
NO 1 2 3 4 5 6 7
根据基板定位孔的位 置，把定位PIN固定于 印刷台大概中间位置， 定位PIN的个数不得少 于3个
SMT作业指导书
文件编号 产品型号
工位号 SMT-01 工序人数
1
工序名称
印刷
关键工位
是
一、操作准备：
安全注意事项及要求
1.1、开机气压在0.5MP；
1、在机器运行过程中手不可伸到机内
1.2、顶针，基板，钢网
2、不可以设定全自动印刷
二、操作内容：
3、当到机器报警停止时要清洗一次钢网
2.1、如下图所示装基板定位，装钢网，调行程，试印刷； 4、锡膏上线前要搅拌3-5分钟
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
版本
A0
页码 操作说明
第1页共3页
规格
数量
位置
1、检查 IC 及三极管的极性方向是否
标准作业指导书
通用
产品名称
工艺名称 SMT 受控状态
文件编号
IE-WI-85
工序
工位名称
标准工时
版本
A0
页 码 第1页共2页
一、SMT 车间环境检查要求：
针对 SMT 车间为高精度设备及产品质量要求较高，为避免因温度的变化及灰尘杂物的影响，而使设备精密部件产生变异造成设备损坏及引起产品质
量问题,特对 SMT 车间的环境制定相关要求。
四、用数据线将测温仪与电脑连接，进入 SEILIECOR 软件，点击“RX From Checker”按钮，输入文件名。确认后，点击“Product Infpymatim”
按扭在“Customer Name”栏中输入公司名称；在“Job No：”输入曲线编号，在“Batch No：”输入产品型号，在“Ｍａｃｈｉｎｅ Ｎｏ：”栏输
入设备编号；在“Spead”栏中输入运输速度，在“Zone setting Temperature”栏下各温区部分与依次输入各温区的设置湿度。
五、点击“曲线符号”键可对曲线进行分析。
六、关闭测温仪电源开关。
七、点击“打印”进行打印。
八、将测温仪及其备件放回测温仪工具盒内。
九、注意事项：
A、测温仪的电池电压不低于 3.6V，否则应予以充电。
录表》，由工程师审核。
8、为防止软盘在保存过程中损坏，必须每三个月对软盘内的 PCB 程序重新复制一次。
9、技术员每个班次及转拉、新开拉时，参照《SMT 机型程序设定一览表》对贴片机与回流焊的生产程序检查一次，
并记录在《程序检查记录表》中，工程师确认。
10、生产设备的控制电脑严禁作其它用途。
11、附表格
3、机器设定程序说明
A 243 A OA
更改版本
代表 PCB 的板面,第一面为 A,，第二面为 B
客户产品的特征名 机器代码
4、SMT 工程师参考材料清单，样板 Feeder 等对制定之程序进行审核（包含 Feeder 表审核）。
拟制：
审核：
批准：
东莞市同心电子有限公司 作业指导书
主 题：
设备各设定程序编制命名及管理
拟制：
审核：
批准：
东莞市同心电子有限公司 作业指导书
主 题：
Feeder 维护保养管理办法
受控状态 版本
文件编号 EN-WI-004
A0
页 码 第 2 页共 5 页
所有 Feeder 根据其类型制定类型代码，各 Feeder 类型代码规定参考《Feeder 选用操作》作业指导书，使用人员参照 Feeder
5、用手转动锡膏瓶一圈，确认不会发生碰撞，将机器盖盖上，扣好锁扣。
6、确认时间掣设定时间为 4M。
7、接通电源，按下左边的电源开关，电源指示灯亮；按下右边绿色启动按钮，指示灯亮；机器自动开始
高速搅拌并开始计时，待设定时间完成后机器自动停止，并发出蜂鸣声，5 秒后自动停止响声。
8、作业完成后运转指示灯熄灭，显示屏幕实际搅拌时间，切断电源。
拟制：
审核：
批准：
主 题：
东莞市同心电子有限公司 作业指导书
锡膏搅拌机操作指导书
受控状态
版本
A1
文件编号 页码
EN-WI-003 第 2 页共 3 页
9、确定机器运转停止后打开上盖，用专用扳手取下锡膏瓶，再盖上盖。
10、时间调整，设定值第三位为设定单位字母，“S”为秒，“M”为分钟，“H”为小时，各数字的变换按增、减键更改
1.2 空气湿度应在 30-70%以内。
2、员工进入车间必须穿车间专用拖鞋,防静电衣服及防静电工帽。
四、附表格 《SMT 车间环境检查记录表》
拟 制：
机型
通用
审 核：
批 准：
东莞市同心电子有限公司
标准作业指导书
产品名称
工艺名称 红胶面SMT 受控状态
文件编号
IE-WI-85
工序 图示
部品名称
工位名称 FQC通用操作 标准工时
B、测温仪需多次连续测试时，每次测完时需冷却 15 分钟后，方可再测。
十、附图 ON
朝上为开启，
O FF
朝下为关闭
Pro p
STR
通讯接口（连接电脑及充电线）
I/ F
采集开关朝下为切断，朝上为开始
拟制：
审核：
批准：
主 题：
东莞市同心电子有限公司 作业指导书
锡膏搅拌机操作指导书
受控状态
版本
A1
文件编号 页码
序号
Feeder 编号
Feeder 调 校 记 录
类型名称
调校说明
结果
调校人
拟制：
记录：
审核：
审核： 批准：
主 题：
附表 3：
月份： 序号
东莞市同心电子有限公司 作业指导书
Feeder 维护保养管理办法
受控状态
版本
A0
文件编号 EN-WI-004 页 码 第 5 页共 5 页
Feeder 编号
Feeder 周 期 保 养 记 录
修改原因
处理结果 处理人员 备注
拟制： 主 题：
审核：
批准：
东莞市同心电子有限公司 作业指导书
设备各设定程序编制命名及管理
受控状态
版本
A0
文件编号 EN-WI-005 页 码 第 4 页共 6 页
附表 2:
序号 客户
PCB 名称
PCB 程 序 记 录 表
PCB 程序名称 所属贴片机 制作日期
软盘编号： 生产工艺类型 制作 审核 备注
EN-WI-003 第 1 页共 3 页
1、打开机器上盖，确认机器内无异物。
2、检查设备各相关器件要求是否正常(具体内容参照《锡膏搅拌机点检表》。
3、转动锡膏夹具之角度，以方便扳手转动夹具。
4、将待搅拌之锡膏瓶（已经密封回温）置入机器夹具其内并锁紧，使锡膏瓶不松动，搅拌锡膏时须同时
搅拌两瓶，两个夹具上的锡膏瓶，其重量差异不可超过 100 克，否则可能使机器在高速搅拌时产生晃动。
表格名之类型选用相应 Feeder。
操作员如在生产过程中发现 Feeder 异常（包括抛料率高）时应及时通知技术员更换维修并做好记录。
1）、操作人员应能熟悉 Feeder 各部分的功能及各类型 Feeder 性能用途。
2）、操作员在使 Feeder 前应对 Feeder 进行检查其安装部分是否有杂物、松动，各紧固螺丝是否牢固。Feeder 导料槽、齿
二、职责：
1、SMT 技术员参照相关要求对环境做好定期检查并及时记录。
2、SMT 工程师负责审核记录,异常时采取相应措施及向上级反映。
三、车间温度：
1、SMT 技术员每两小时检查一次 SMT 车间温度和湿度，并作好《SMT 车间环境检查记录表》。（另：物料房的温湿度由物料员检查）
1.1 环境温度应在 25±5℃以内,否则将空调打开设置温度。
受控状态 版本
文件编号 EN-WI-005
A0
页 码 第 2 页共 6 页
5、技术员或工程师按照《工艺更改通知单》或改版后的《材料清单》中的相关部分对程序作相应修改，并填写《表格
待定》，由工程师进行确认。
6、在生产过程中，如有必要修改元件相关参数或坐标等，修改后填写《PCB 程序修改记录》。
7、技术员或工程师将制作完成后并经过试做的 PCB 程序或经过修改的程序使用软盘复制一份，并填写《PCB 程序记
受控状态
版本
A0
文件编号 页码
EN-WI-004 第 1 页共 5 页
目的：针对公司之所有贴片机之 Feeder 实施管理控制，保持 Feeder 处于良好状态减少贴片机因 Feeder 不良造成的物料损
耗。
范围：适用于公司 SMT 车间贴片机所有之 Feeder 的日常维护。
职责：操作员负责 Feeder 的日常维护
Feeder 一 览 表
序号
Feeder 编号
Feeder 规格
类型编号
备注
文件编号 页码
EN-WI-004 第 3 页共 5 页
拟制：
审核：
批准：
主 题：
附表 2：
东莞市同心电子有限公司 作业指导书
Feeder 维护保养管理办法
受控状态
版本
A0
文件编号 EN-WI-004 页 码 第 4 页共 5 页
技术员负责对 Feeder 进行周期性保养。
工程师负责定期对 Feeder 进行调校检定。
内容：
1、公司所有 Feeder 实行编号管理以方便跟踪其使用状况，具体编号规定如下：
XX XXX
流水号（001-999） 机型代码（YA-YAMAHA YV180X/YV100Ⅱ SA-SAMCUNG PA-Panasonic
轮子及送料等活动部分是否灵活。
3）、操作员将物料装上 Feeder 后，检查其送料是否正常，压扣是否卡紧。
4）、操作员使用时应轻拿轻放切勿撞击，对不使用之 Feeder 应安装于 Feeder 架上切勿堆放。以防止变形影响其精度。
5）、技术员每月应对 Feeder 进行检查、保养，具体项目如下：
A、检查各活动部位是否灵活及弹簧等部位是否粘有元件及杂物，对活动部件必要时进行加注油及将杂物清理干净。
职责：
SMT 操作员： 按照各产品操作指导书的要求检查使用相应程序。
SMT 技术员： 按规定要求设定程序名编制设定程序。
SMT 工程师： 制定相关程序名。
内容：
