水箱水位控制系统
基于PLC水箱液位控制系统毕业设计
基于PLC水箱液位控制系统毕业设计水箱液位控制系统是一种常见的自动化控制系统，通过控制水位的高低来实现水箱中水的供应与排放。
该系统常用于水处理、供水系统、工业生产等领域。
本篇毕业设计将基于可编程逻辑控制器（PLC）来设计一个水箱液位控制系统。
PLC作为控制器，能够实现对水位的监测、控制和保护。
首先，本设计将使用传感器来监测水箱的液位。
液位传感器将放置在水箱内部，在不同的液位位置测量水的高度。
传感器将通过模拟信号将液位信息传输给PLC。
PLC将读取并处理传感器的信号，得到水箱的液位信息。
其次，PLC将根据液位信息来控制水泵的运行。
当水箱的液位低于一定的阈值时，PLC将启动水泵，从水源处将水注入到水箱中。
当液位达到一定的高度时，PLC将关闭水泵，停止水的注入。
通过控制水泵的启动和停止，系统可以实现自动补水，从而保持水箱的水位在一个恰当的范围内。
此外，本系统还将具备一定的保护功能。
当水箱液位过高或过低时，PLC将触发报警装置，以便及时采取措施解决问题。
同时，系统将设置相应的安全控制，以防止水泵出现过载或短路等故障。
为了实现PLC控制系统的功能，本设计将使用PLC编程软件进行程序的编写和调试。
程序将根据液位传感器的输入信号，进行逻辑判断和控制指令的输出。
同时，本设计将与水泵、报警装置等硬件进行连接，以实现实际的控制功能。
最后，本设计将进行系统的仿真和调试。
通过模拟真实的液位变化情况，测试系统的控制性能和稳定性。
在确保系统正常运行的前提下，对系统进行各项性能指标的测试和评估。
通过该毕业设计的实施，我将能够掌握PLC水箱液位控制系统的原理和设计方法，提升自己在自动化控制领域的实践能力和工程应用能力。
同时，通过该设计的完成，也能为工业生产中的水箱液位控制问题提供一种可行的解决方案。
双容水箱液位控制系统设计
双容水箱液位控制系统设计首先，双容水箱液位控制系统的基本原理是根据水位信号的反馈来控制水泵的启停。
当水箱液位低于设定值时，水泵启动，开始抽水；当液位达到设定值时，水泵停止运行。
这样就可以实现水箱液位的自动控制。
第一，确定水箱的容积和设计液位。
容积和设计液位的确定需要根据实际应用情况来选择，一般要考虑水泵的流量和工作时间等因素。
容积大的水箱可以减少水泵启停的频率，但其建设和维护成本也较高。
第二，确定水位传感器的选择和安装。
水位传感器是检测水箱液位的关键部件，可以选择浮子式传感器、超声波传感器等。
选择合适的传感器需要考虑其精度、可靠性、成本和使用环境等因素。
安装传感器时要确保其与水箱的接触良好，避免信号干扰。
第三，确定控制器的选择和编程。
控制器是实现水位控制的核心部件，可以选择PLC、单片机等。
控制器的选择要考虑其处理能力、输入输出接口和编程灵活性等因素。
编程时需要设置液位设定值和控制逻辑，使得系统能够准确地控制水泵的启停。
第四，确定水泵的选择和安装。
水泵是水箱液位控制系统的关键设备，可以选择离心泵、自吸泵等。
选择合适的水泵需要考虑其流量、扬程、功率和效率等因素。
水泵的安装要确保其与水箱的连接可靠，并考虑水泵的防护和维护问题。
第五，确定报警和保护措施。
对于水箱液位控制系统，需要设置相应的报警和保护机制，以及应急措施。
例如，当水泵故障或水箱液位异常时，系统应该能够及时发出报警，并采取相应的措施避免设备损坏或事故发生。
最后，测试和调试系统。
在系统设计和安装完成后，需要进行全面的测试和调试工作。
首先测试传感器和控制器的工作是否正常，然后测试水泵的启停控制是否准确。
同时，还需要进行系统的稳定性和灵敏度测试，确保系统能够稳定运行和满足实际需求。
总之，双容水箱液位控制系统的设计需要综合考虑容积、液位传感器、控制器、水泵、报警保护和测试调试等方面的因素。
只有设计合理并正确配置这些部件，才能实现高效、稳定的液位控制。
水箱水位与水泵供水流量串级控制系统
水箱水位与水泵供水流量串级控制系统
简介
本文档将介绍一种水箱水位与水泵供水流量串级控制系统，该系统可以根据水箱的水位变化自动调整水泵的供水流量，确保水箱的水位处于合适的范围内。
系统原理
该系统由水箱、水位传感器、水泵和控制器组成。
水位传感器安装在水箱中，用于测量水位的变化。
控制器根据传感器测量到的水位信息，通过调整水泵的供水流量来控制水箱的水位。
系统工作流程
1. 当水箱的水位低于设定的最低水位时，控制器将开启水泵，并将供水流量调至最大。
2. 当水箱的水位达到设定的最高水位时，控制器将关闭水泵。
3. 当水箱的水位处于最低水位和最高水位之间时，控制器将根据水位的变化调整水泵的供水流量。
水位上升时，供水流量逐渐减小；水位下降时，供水流量逐渐增大。
通过这种方式，系统可以稳定地控制水箱的水位。
优点与应用
该系统具有以下优点：
- 系统简单可靠，易于实现和维护。
- 可根据实际需求设定水位范围，确保水箱的水位在合适的范围内。
- 可自动调整供水流量，避免过度供水或供水不足的情况。
该系统适用于以下场景：
- 水箱供水系统，如楼宇供水系统、农田灌溉系统等。
- 需要稳定控制水位的场合，如水池、水塔等。
总结
水箱水位与水泵供水流量串级控制系统是一种简单可靠的系统，可根据水箱的水位变化自动调整水泵的供水流量。
通过该系统，可
以确保水箱的水位在合适的范围内，避免供水过度或不足的情况发生。
该系统适用于各种水箱供水系统的场合。
水箱水位控制系统设计方案

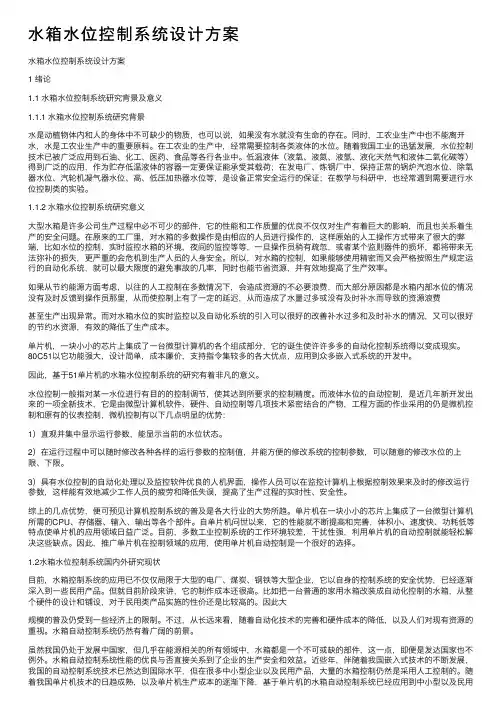

⽔箱⽔位控制系统设计⽅案⽔箱⽔位控制系统设计⽅案1 绪论1.1 ⽔箱⽔位控制系统研究背景及意义1.1.1 ⽔箱⽔位控制系统研究背景⽔是动植物体内和⼈的⾝体中不可缺少的物质，也可以说，如果没有⽔就没有⽣命的存在。
同时，⼯农业⽣产中也不能离开⽔，⽔是⼯农业⽣产中的重要原料。
在⼯农业的⽣产中，经常需要控制各类液体的⽔位。
随着我国⼯业的迅猛发展，⽔位控制技术已被⼴泛应⽤到⽯油、化⼯、医药、⾷品等各⾏各业中。
低温液体（液氧、液氮、液氩、液化天然⽓和液体⼆氧化碳等）得到⼴泛的应⽤，作为贮存低温液体的容器⼀定要保证能承受其载荷；在发电⼚、炼钢⼚中，保持正常的锅炉汽泡⽔位、除氧器⽔位、汽轮机凝⽓器⽔位、⾼、低压加热器⽔位等，是设备正常安全运⾏的保证；在教学与科研中，也经常遇到需要进⾏⽔位控制类的实验。
1.1.2 ⽔箱⽔位控制系统研究意义⼤型⽔箱是许多公司⽣产过程中必不可少的部件，它的性能和⼯作质量的优良不仅仅对⽣产有着巨⼤的影响，⽽且也关系着⽣产的安全问题。
在原来的⼯⼚⾥，对⽔箱的多数操作是由相应的⼈员进⾏操作的，这样原始的⼈⼯操作⽅式带来了很⼤的弊端，⽐如⽔位的控制，实时监控⽔箱的环境，夜间的监控等等，⼀旦操作员稍有疏忽，或者某个监则器件的损坏，都将带来⽆法弥补的损失，更严重的会危机到⽣产⼈员的⼈⾝安全。
所以，对⽔箱的控制，如果能够使⽤精密⽽⼜会严格按照⽣产规定运⾏的⾃动化系统，就可以最⼤限度的避免事故的⼏率，同时也能节省资源，并有效地提⾼了⽣产效率。
如果从节约能源⽅⾯考虑，以往的⼈⼯控制在多数情况下，会造成资源的不必要浪费，⽽⼤部分原因都是⽔箱内部⽔位的情况没有及时反馈到操作员那⾥，从⽽使控制上有了⼀定的延迟，从⽽造成了⽔量过多或没有及时补⽔⽽导致的资源浪费甚⾄⽣产出现异常。
⽽对⽔箱⽔位的实时监控以及⾃动化系统的引⼊可以很好的改善补⽔过多和及时补⽔的情况，⼜可以很好的节约⽔资源，有效的降低了⽣产成本。
单⽚机，⼀块⼩⼩的芯⽚上集成了⼀台微型计算机的各个组成部分，它的诞⽣使许许多多的⾃动化控制系统得以变成现实。
PID水箱水位PLC控制
微分（D）调节器
根据误差信号的微分进行调节，误差越大，调节幅度 越大。
PID控制器的参数
Kp
比例系数，影响系统的响应速度和调节精度。
Ki
积分系数，影响系统的稳态误差和积分项的 强度。
Kd
微分系数，影响系统的动态性能和超调量。
PID控制器的优点
05 实际应用与效果分析
实际应用情况
应用场景描述
控制策略实施
硬件配置
PID水箱水位控制广泛应用于工业和 民用领域，如水处理、冷却塔、锅炉 系统等。通过PLC（可编程逻辑控制 器）实现自动化控制，确保水箱水位 稳定，满足工艺需求。
在PLC控制系统中，PID算法用于调节 水箱进水和出水流量，以维持设定水 位。通过实时监测水位传感器信号， PLC计算偏差并输出控制信号至执行 机构。
PID水箱水位PLC控 制
目录
CONTENTS
• PID控制原理 • PLC简介 • PID水箱水位控制系统 • PID水箱水位PLC控制实现 • 实际应用与效果分析 • 结论与展望
01 PID控制原理
PID控制器的组成
比例（P）调节器
根据误差信号的大小进行调节，误差越大，调节幅度 越大。
积分（I）调节器
04 PID水箱水位PLC控制实 现
PLC选型与配置
PLC型号选择
根据控制需求和规模，选择合适 的PLC型号，确保其具有足够的输 入输出点数、处理速度和通讯接 口。
I/O模块配置
根据水位检测和阀门控制等需求， 配置适当的输入输出模块，包括 模拟量输入输出、数字量输入输 出等。
通讯设置
根据需要，配置PLC的通讯接口， 如RS485、以太网等，以便与上 位机或其他设备进行数据交换。
水箱液位自动控制系统工作原理
水箱液位自动控制系统工作原理
水箱液位自动控制系统是一种常见的自动化控制系统，它主要用于控制水箱的液位，确保水箱中的水始终保持在一定的水位范围内。
该系统的工作原理是通过传感器检测水箱中的液位，并根据液位信号控制水泵的启停，从而实现水箱液位的自动控制。
水箱液位自动控制系统主要由液位传感器、控制器和水泵组成。
液位传感器是系统的核心部件，它能够实时检测水箱中的液位，并将液位信号传输给控制器。
控制器根据液位信号来控制水泵的启停，当水箱中的液位低于设定值时，控制器会启动水泵，将水泵中的水送入水箱中，直到液位达到设定值时，控制器会停止水泵的运行。
水箱液位自动控制系统的工作原理非常简单，但是它能够有效地保证水箱中的水始终保持在一定的水位范围内，避免了水箱中水位过高或过低的情况发生。
这不仅可以保证水的供应，还可以避免水泵因为长时间运行而损坏，从而延长水泵的使用寿命。
除了水箱液位自动控制系统，还有许多其他的自动化控制系统，如温度自动控制系统、湿度自动控制系统等。
这些系统都是基于传感器检测环境参数，并根据参数信号来控制设备的启停，从而实现自动化控制的目的。
随着科技的不断发展，自动化控制系统将会越来越普及，为人们的生活带来更多的便利和舒适。
水箱液位控制系统原理
水箱液位控制系统原理水箱液位控制系统是一种通过控制水箱内水位的液位控制系统。
该系统可以自动控制水箱内的水位，在水位过高或过低的时候进行相应的调节，以保持水箱内的水位在设定范围内。
水箱液位控制系统的原理主要涉及水位传感器、控制阀门和控制器等几个关键部件。
水位传感器用于感知水箱内的液位变化，将信号传递给控制器；控制阀门则根据控制器的指令，对水箱的进水或排水进行调节；控制器作为系统的核心部件，接收水位传感器的信号，并根据设定的水位值进行分析和计算，最后控制阀门的开启或关闭。
具体来说，水箱液位控制系统的工作过程如下：1. 水位传感器感知水箱内的液位变化，并将信号传给控制器。
水位传感器可以使用浮子式、电容式或超声波等不同类型的传感器。
2. 控制器接收水位传感器的信号，并根据设定的水位值进行计算和判断。
如果当前水位低于设定值，控制器会发送指令给控制阀门开启进水通道；如果当前水位高于设定值，控制器会发送指令给控制阀门开启排水通道。
3. 控制阀门根据控制器发送的指令，调节水箱的进水或排水量。
当水位低于设定值时，控制阀门会开启进水通道，允许水从供水管道流入水箱；当水位高于设定值时，控制阀门会开启排水通道，将多余的水排出水箱。
4. 控制器不断接收水位传感器的信号，并实时更新水位值。
如果水位达到设定值，控制器会发送指令给控制阀门关闭进水或排水通道。
5. 在水箱液位控制系统中，还可以设置报警机制。
当水位超出设定的正常范围时，控制器会发出警报信号，提醒操作人员采取相应的处理措施。
总之，水箱液位控制系统通过水位传感器感知水箱内的液位变化，控制器根据设定值进行判断和计算，控制阀门调节进水或排水量，从而实现对水箱内水位的自动控制。
这样的系统在水箱应用中具有重要的作用，可以保持水箱内水位稳定，满足不同场景的需求。
水箱液位自动控制系统设计
目录摘要 (1)关键词 (1)引言 (2)1设计任务目的及要求 (2)设计目的 (2)设计要求 (2)2系统元件的选择 (3)有自平衡能力的单容元件 (3)无自平衡能力的单容元件 (4)单容对象的特性参数 (6)3控制器参数的整定 (7)参数的确定 (7)电动机的数学模型 (9)控制系统的数学模型 (10)PID控制器的参数计算 (10)4控制系统的校正 (11)控制器的正反作用 (12)串级控制系统 (12)5系统的稳定性分析 (16)系统的稳定性分析 (16)控制系统的稳态误差 (17)结束语 (19)参考文献 (20)致谢 (21)水箱液位自动控制系统原理摘要：水箱液位自动控制系统就是利用自身的水位变化进行调节和改变的系统，它自身具平衡能力，并由电动机带动下自动完成水位恢复的功能。
水箱液位是由传感器检测水位变化并达到设定值时，水箱自己的阀门关闭，防止溢出，当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。
关键词：有自平衡能力、无自平衡能力、电动机、单容对象、系统稳定引言液位自动控制是通过控制投料阀来控制液位的高低，当传感器检测到液位设定值时，阀门关闭，防止物料溢出；当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。
在制浆造纸工厂常见有两种方式的液位控制：常压容器和压力容器的液位控制，例如浆池和蒸汽闪蒸罐。
液位自动控制系统由液位变送器（或差压变送器）、电动执行机构和液位自动控制器构成。
根据用户需要也可采用控制泵启停或改变电机频率方式来进行液位控制。
结构简单，安装方便，操作简便直观，可以长期连续稳定在无人监控状态下运行。
1 设计任务目的及要求设计目的通过课程设计，对自动控制原理的基本内容有进一步的了解，特别是水箱液位系统的设计。
能把本学期学到的自动控制理论知识进行实践，操作。
在提高动手能力的同时对常用的开闭环控制有一定的了解，在系统设计方面有感性的认识。
水箱液位控制系统
水箱液位控制系统水箱液位控制系统的原理：水箱液位控制系统是一种自动控制系统，其目的是通过控制进水量和排水量，使水箱中的液位保持在一定的范围内。
该系统主要由水箱、电动机、进水阀门、浮子连杆等配件构成。
当水箱液位下降时，浮子连杆会向下移动，通过传感器将信号发送给控制器，控制器将信号转化为控制信号，控制进水阀门的开度，从而增加进水量，使液位回升到设定值。
当水箱液位上升时，浮子连杆会向上移动，控制器会减小进水量或打开排水阀门，从而使液位回落到设定值。
控制系统元件的选择：在设计水箱液位控制系统时，需要选择合适的控制元件，如传感器、控制器、执行器等。
传感器需要选择灵敏度高、精度高的液位传感器，以确保液位检测的准确性；控制器需要具有良好的控制性能和稳定性，以确保系统的稳定性和可靠性；执行器需要选择响应速度快、控制精度高的电动阀门或电动泵等，以确保系统的响应速度和控制精度。
控制系统的参数确定：在设计水箱液位控制系统时，需要确定一些重要的参数，如控制器的比例、积分、微分系数，以及进水阀门的开度和排水阀门的开度等。
这些参数的确定需要结合实际情况和系统响应特性，通过试验和仿真等手段进行优化调整，以确保系统的性能和稳定性。
控制系统的仿真结果：通过Matlab/Simulink对水箱液位控制系统进行仿真，可以得到系统的响应曲线和稳态误差等性能指标。
通过仿真结果可以发现系统的稳态误差较小，响应速度较快，控制精度较高，符合设计要求。
设计总结：本文设计了一个水箱液位控制系统，并对其进行了仿真分析。
通过设计和仿真可以发现，该系统具有操作简便、可靠性好、运行成本低、可扩展行强等特点，能够满足实际应用需求。
同时，本文还提出了一些优化建议，如进一步优化控制器参数、加强系统的故障检测和容错能力等，以进一步提高系统的性能和稳定性。
参考文献：暂无。
在工业生产和日常生活中，经常需要对中的液位进行自动控制，例如自动控制水箱、水池、水槽、锅炉等中的蓄水量，以及生活中抽水马桶的自动补水控制、自动电热水器和电开水机的自动进水控制等。
水箱水位控制实验报告
水箱水位控制实验报告实验名称：水箱水位控制实验实验目的：1. 理解并掌握水位控制的基本原理；2. 学习并掌握PID控制器的原理和应用；3. 进一步培养分析和解决问题的能力。
实验原理：水箱水位控制是典型的反馈控制系统，它的基本原理是根据传感器检测到的水位信号，通过控制阀门的开度来调节进水和排水的流量，从而实现控制水箱水位的目的。
PID（Proportional-Integral-Derivative）控制器是一种常用的控制器，它能根据给定的目标值和当前的反馈信号，通过比例、积分和微分三个控制参数来实现对系统的精确控制。
实验步骤：1. 搭建水箱水位控制实验装置，包括水箱、加水阀门、排水阀门、水位传感器和PID控制器等；2. 使用水位传感器对水箱的水位进行实时检测，并将检测到的信号传输给PID 控制器；3. 设置PID控制器的参数，并设定所需的水位目标值；4. PID控制器根据当前的水位反馈信号，通过计算得出相应的控制信号，进而调节阀门的开度；5. 根据控制信号的变化，调整阀门的开度，从而控制进水和排水的流量，以达到控制水箱水位的目的；6. 不断监测水箱水位的变化，对PID控制器的参数进行调整，优化控制系统的性能；7. 记录实验数据，并分析实验结果。
实验结果与分析：通过实验，我们可以得到一系列的实验数据，包括水箱水位和时间的变化关系、阀门开度和时间的变化关系等。
根据这些数据，我们可以对系统进行分析和优化。
在实验过程中，我们可以观察到如下现象：1. 当PID控制器的参数设置不合理时，系统的水位控制效果不佳，水位波动较大；2. 通过合理调整PID控制器的参数，可以减小水位波动，使得水位能够在较短的时间内达到稳定状态；3. 在某些情况下，系统的响应时间会较长，此时需要进一步优化PID控制器的参数；4. 可以通过改变目标水位值，观察系统的响应特性，进一步研究系统的稳定性和灵敏度。
实验结论：通过本实验，我们深入了解了水箱水位控制的基本原理和PID控制器的原理与应用。
水箱控制系统原理
水箱控制系统原理
水箱控制系统是一种用于自动控制和调节水箱水位的装置。
其原理是通过感知水箱内的水位变化，并根据预设的水位范围进行控制和调节。
具体原理如下：
1. 传感器：水箱控制系统通常使用液位传感器来感知水箱内的水位变化。
传感器可以是浮球式、电容式或压阻式等不同类型，其主要功能是将水位变化转化为电信号。
2. 控制器：控制器是水箱控制系统的核心组件，根据传感器反馈的信号来进行控制和调节。
控制器内部设有一个水位设定值，当水位传感器检测到的水位超过设定值时，控制器会发出停止供水信号；当水位低于设定值时，控制器会发出启动供水信号。
3. 电磁阀：电磁阀是水箱控制系统中的执行元件，负责控制水流的进出。
当控制器发出启动供水信号时，电磁阀会打开，允许水流进入水箱；当控制器发出停止供水信号时，电磁阀会关闭，停止供水。
4. 供水泵：水箱控制系统通常需要配合供水泵来完成供水任务。
供水泵负责将水源输送到水箱，以保持水箱中的水位。
控制器会监测供水泵的工作状态，并在必要时发出启动或停止信号。
5. 报警系统：水箱控制系统还可以配备报警系统，用于提醒用户水位异常或其他故障。
当水位超出设定范围或传感器故障时，报警系统会发出警报或发送通知，以便及时处理问题。
通过以上原理，水箱控制系统能够自动控制和调节水箱的水位，保证水箱中始终保持着合适的水量。
这种系统的应用广泛，可以用于各种需要稳定供水的场所，如楼宇水供、工业生产等。
水位控制系统工作原理
水位控制系统工作原理水位控制系统是一种用于控制液体水位的智能化设备。
它通过监测液体的水位信号，并与控制装置进行交互，以实现自动调节和控制液体水位的目的。
在水位控制系统中，主要包括以下几个关键部件：1. 水位传感器：水位传感器用于测量液体水位的高度，并将其转化为电信号。
常用的水位传感器包括浮子式、电容式和超声波式传感器。
这些传感器能够快速准确地获取液体水位信息。
2. 控制装置：控制装置是水位控制系统的核心部分，它接收来自水位传感器的信号，并根据预设的设定值对液体水位进行控制。
控制装置通常包括微处理器、电路板和程序控制软件等。
3. 执行机构：执行机构是控制装置的输出部分，它根据控制信号调节液体水位。
常用的执行机构包括水泵和阀门等。
水泵可以通过控制其转速和开关状态来控制液体的进出流量，而阀门则可以调节进出液体的通道。
水位控制系统的工作原理如下：1. 初始状态：控制装置通过水位传感器获取当前液体的水位高度，并记录下初始状态。
2. 比较检测：控制装置将测得的水位信号与预设的设定值进行比较。
如果水位高于设定值，控制装置将判断当前状态为高水位状态；如果水位低于设定值，控制装置将判断当前状态为低水位状态。
3. 控制决策：根据当前水位状态和预设的控制策略，控制装置将决定执行机构的动作。
如果当前状态为高水位状态，控制装置将判断是否需要启动水泵以排水或打开阀门以排液体；如果当前状态为低水位状态，控制装置将判断是否需要启动水泵以进水或调整阀门以进液体。
4. 控制执行：根据控制决策，控制装置将发送相应的控制信号给执行机构，启动水泵或调整阀门以实现液体水位的控制。
执行机构将按照控制信号的要求进行动作，直到水位达到设定值。
5. 反馈与调整：水位传感器持续监测液体的水位情况，并将实时信号传输给控制装置。
控制装置根据实际水位信号进行反馈调整，如果水位不稳定，控制装置将相应地调整执行机构的工作以保持稳定的水位控制。
通过以上的工作原理，水位控制系统能够自动地监测和调节液体的水位，实现高效、精确的水位控制。
单容水箱液位控制系统设计
单容水箱液位控制系统设计一、引言水箱是常见的储水设备，广泛应用于家庭、工业和农业等领域。
为了保证水箱的水位稳定和安全，需要设计一种液位控制系统来监测和控制水箱的液位。
本文将介绍一个单容水箱液位控制系统的设计思路和实现方法。
二、系统设计思路1.系统功能要求2.系统组成液位传感器用于检测水箱的液位，并将检测到的液位信号传输给控制器。
控制器根据液位传感器的信号以及设定范围来判断蓄水或排水的需求，并通过控制阀门的开闭来实现液位的控制。
执行器是用于控制阀门开闭的装置，可以是电磁阀、电动阀或脚踏阀等。
人机界面用于显示水箱的液位信息和设置控制参数，可以是液晶显示屏或者计算机控制界面。
3.系统工作原理水箱液位控制系统的工作原理如下：当水箱液位低于设定范围的下限时，控制器会发送信号给执行器，使其打开阀门，进水进入水箱。
当水箱液位达到设定范围的上限时，控制器会发送信号给执行器，使其关闭阀门，停止进水进入水箱。
当水箱液位高于设定范围的上限时，控制器会发送信号给执行器，使其打开阀门，排水排出水箱。
当水箱液位低于设定范围的下限时，控制器会发送信号给执行器，使其关闭阀门，停止排水排出水箱。
三、系统实现方法1.液位传感器的选择与安装在单容水箱液位控制系统中，可以使用浮球式液位传感器或者压力式液位传感器。
浮球式液位传感器安装在水箱内部，通过浮球的上下运动来检测液位变化。
压力式液位传感器安装在水箱外部，通过测量水箱外部水压来间接推算液位变化。
2.控制器的设计与实现控制器可以使用微控制器或者可编程逻辑控制器（PLC）来实现。
控制器需要实现以下功能：（1）接收液位传感器的信号，并进行信号处理和滤波；（2）判断水箱液位是否低于设定范围的下限或高于设定范围的上限；（3）根据判断结果控制执行器的开闭。
3.执行器的选择与控制执行器可以根据具体需求选择合适的类型，如电磁阀、电动阀或脚踏阀。
执行器控制的开闭可以通过控制信号来实现。
4.人机界面的设计与实现人机界面可以使用液晶显示屏或者计算机控制界面来显示水箱的液位信息和设置控制参数。
基于单片机的水箱水位控制系统
题目：基于单片机的水箱水位自动控制系统英文题目：The water tank level automatic control system based on microcontroller二零一二年月日摘要大型水箱是很多公司生产过程中必不可少的部件，它的性能和工作质量的优良不仅仅对生产有着巨大的影响，而且也关系着生产的安全。
在过去，大量的对水箱操作是由相应的人员进行操作的，这样的人工方式带来了很大的弊端，比如水位的控制，时刻监控水箱的环境，夜间的监控等等，操作员稍有疏忽，或者简易的监则器件损坏，将带来无法弥补的损失，更严重的会危机到生产人员的人身安全等。
所以，对水箱控制，如果能够使用精密的而且完全会严格按照生产规定运行的自动化系统，可以最大限度的避免事故的几率，同时也能节省资源并能有效提高生产的效率。
本单片机系统设计的目的是应用单片机控制技术，以单片机为核心控制水箱的水位，并实现了报警和水位显示、自动控制等功能。
该系统操作方便、性能良好，比较符合生产生活用水系统控制的需要。
关键词：单片机；水箱水位；自动控制；水位显示；报警ABSTRACTLarge water tanks are a lot of companies essential to the production process of parts, its performance and the quality of work not only on production of the fine has enormous influence, but also the safety of production. In the past, many of the tanks are operated by the staff to operate, so that artificial means a lot of drawbacks, such as the water level control, water tanks at all times to monitor the environment, and so on the night of monitoring, the operator slightly negligence, or damage to the Summary of the monitoring device will bring irreparable damage will be even more serious crisis in production, such as the personal safety of staff. Therefore, control of water tanks, if the use of sophisticated and can totally be run in strict accordance with the provisions of the automated production system that can maximize the chances of avoiding accidents, but also save resources and can effectively improve the efficiency of production.The purpose of single-chip system design is the application of single-chip control technology, to 8051 as the core to control the water level in water tanks, and of the alarm and manual, automatic switching function. The system is easy to operate, good performance, more in line with the power to control the production of the necessary water system.KEY WORDS: Single chip microcomputer ；V oluntarily control the Lever level ；Relay；Auto-protecting；Alarm目录摘要 (I)ABSTRACT ............................................................................................. 错误！未定义书签。
水箱水位控制系统原理
水箱水位控制系统原理
水箱水位控制系统是一种用于控制水箱水位的自动化系统。
其原理基于水位传感器和电磁阀的配合工作。
首先，水位传感器会感知水箱内的水位情况。
传感器通常安装在水箱的上、中、下三个位置，根据不同的需求和控制目标，可以选择不同的传感器位置。
当水位达到传感器所安装的位置时，传感器会发出信号。
接下来，传感器发送的信号会被传输到控制单元。
控制单元会根据信号的强弱判断水箱的水位情况，并依据预先设定的控制逻辑进行处理。
比如，当水位低于设定值时，控制单元会打开电磁阀使水流进入水箱；当水位高于设定值时，控制单元会关闭电磁阀停止水的进入。
最后，电磁阀根据控制单元的指令进行开关操作。
当电磁阀打开时，水会通过管道进入水箱，提升水位；当电磁阀关闭时，水流停止，水箱水位则保持稳定。
通过该系统的运作原理，我们可以实现对水箱水位的自动控制，有效地维持水箱水位在一个合适的水平。
这种智能化的水位控制系统可以广泛应用于各种领域，比如家庭、工业等，方便用户无需手动操作来维持水箱水位。
水箱水位自动控制系统PPT课件
单片机水箱控制系统工作原理
• 当水箱水位低时，起动M1、M2给水，水位上升到90%，停M1； • 当水箱水位低低（小于50%）时，同时起动M1、M2； • 当水位上升到50%以上70%以下时，停M2，M1继续运行到水位上
升到90%以上才停止工作。 • 经过数据统计，得到以下数据： • 水位从50%--70%，两台泵运行需要约10分钟； • 水位从70%--90%，一台泵运行需要约15分钟。 • 水箱的水位一般保持在70%--90%。 • 报警控制如下： • 当水位高与90开度的时候，由传感器经变送器发送信号，LG闭合，
Thank you！
感谢您的阅读！ 为 了 便于学习和使用， 本文档下载后内容可 随意修改调整及打印。
学习永远不晚。 JinTai College
毕业设计
专 业：建筑电气工程技术 题 目：水箱水位自动控制器设计 作 者：刘涛 指导老师：徐志刚
论文大纲
1.水箱给水设备原理 2.程序概要设计 3.单片机水箱控制系统工作原理 4.单片机水箱水位控制器系统硬件简介 5. 80C51单片机控制部分结构说明 6.感谢
水箱给水设备原理
• 水箱给水设备系统由两台给水泵机组、水箱和三只浮球开 关组成，其系统结构如图2-1；
• 80C51为数据采集及处理模块核心，它主要完成系统对水 位高低信号是否满足指标的信息采集，对采集到的水位信 号通过系统程序进行对信号的判断等处理，根据采集信号 的不同，驱动相应信号对应功能的引脚来实现对水箱水位 的控制 。
80C51单片机控制部分结构说明
• 本系统采用的单片机引脚具体控制如下： • P1口和P3口为输入输出检则信号和控制信号。 • 下面是芯片引脚具体分配： • P1.0：水位低低输入信号。（低0，高1） • P1.1：水位低输入信号。（低0，高1） • P1.2：水位高输入信号。（高1，低0） • P1.3：手动与自动转换输入信号。（手动1，自动0） • P1.4：M1起动KM1控制输出信号。（手动1，自动0） • P1.5：M2起动KM1控制输出信号。（手动1，自动0） • P1.6：M1开关状态输入信号。（开0，关1） • P1.7：M2开关状态输入信号。（开0，关1） • P3.0：水位低低报警输出信号。 • P3.1：水位低报警输出信号。 • P3.2：水位高报警输出信号。 • P3.4：手动起动M1输入信号，低电频有效动作。 • P3.5：手动起动M2输入信号，低电频有效动作。 • P3.6：手动停M1输入信号，低电频有效动作。 • P3.7：手动停M2输入信号，低电频有效动作。
水箱水位控制系统的设计与制作
实验板
囝 ●
直 流 小 水 泵 ＵＬ ０ ３ Ｎ２ ０ ＡＮ集 成 块 电 磁 继 电 器
继 电器 达到 控制 的 目的。 继 电器 的触点 有 ３种基本 形式 ：
① 动合 型 （ 型 ） Ｈ 。线 圈 不 通 电 时 两 触 点 是
断开 的 ， 电后 ， 通 两个触 点就 闭合 。 以合 字 的拼音
在本控 制 系统 中 ， 我们 可 以选 用 Ｄ型或 ｚ型
小 型 电 磁 继 电器 。
・
１ ８ ・
Ｅ ｕ ａｉｎ ｌＥ ｕｐ ｎ ｎ ｘ ｅｉ ｎ １２ ｄ ｃ ｔ ａ ｑ ｉｍｅ ｔＡ ｄ Ｅ ｐ ｒ ｏ ｍｅ ｔＶｏ． ７，Ｎ ． ｏ ２，２ １ ０ １
２ 工 作 原 理
来 处理 的数据 。 Ｕ Ｎ ０ ３ Ｎ在 各种 控 制 电路 中常作 为驱 动 Ｌ ２０ Ａ
③ 转换 型 （ ｚ型 ） 。这 是 触 点 组 型 ， 种触 点 这
组 共有 ３个 触点 ， 中间是动 触点 ， 即 上下 各一个 静
触 点 。线 圈不通 电时 ， 触 点 和其 中一 个 静触 点 动
关 键 词 闭环 控 制 系统
苏教 版普通 高 中课 程 标准 实 验教 科 书 《 术 技 与设 计 ２ 在 “ 》 控制 与设计 ” 这一 单元 中 ， 两个案 有 例 分析 《 供水 水 箱的水 位 自动 控制 系 统》 抽 水 和《 马桶 的 自动控制 系 统 的设计 》 都跟 水 位 控制 系 统 有关 。本人 结 合教 材 内容 自己动 手设 计 、 作 了 制
由 ７个硅 Ｎ Ｎ 达林 顿 管 组 成 的驱 动芯 片 。每 一 Ｐ
对 达 林 顿 管 都 串联 一 个 ２ ７ Ｑ 的 基 极 电 阻 ， ．ｋ 在
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.水箱水位控制系统
系统有3个贮水箱，每个水箱有2个液位传感器，UH1，UH2，UH3为高液位传感器，“1”有效；UL1，UL2，UL3为低液位传感器，“0”有效。
Y1、Y3、Y5分别为3个贮水水箱进水电磁阀；Y2、Y4、Y6分别为3个贮水水箱放水电磁阀。
SB1、SB3、SB5分别为3个贮水水箱放水电磁阀手动开启按钮；SB2、SB4、SB6分别为3个贮水箱放水电磁阀手动关闭按钮。
（二）控制要求
1.上电运行时系统处于停止状态。
2.SB1、SB3、SB5在PLC外部操作设定，通过人为的方式，按随机的顺序将水箱放空。
3.只要检测到水箱“空”的信号，系统就自动地向水箱注水，直到检测到水箱“满”信号为止。
水箱注水的顺序要与水箱放空的顺序相同，每次只能对一个水箱进行注水操作。
4.为减少外部控制器件，现将每个水箱的放水控制按钮改为一个（即只有SB1、SB3、SB5），分别控制每个水箱的放水开启和关闭。
也即，按一下SB1，水箱1放水，再按一下SB1，水箱1停止放水；按一下SB2，水箱2放水，再按一下SB2，水箱2停止放水；按一下SB3，水箱3放水，再按一下SB3，水箱3停止放水。
系统其它控制要求保持不变。
（三）I/O配置表
（四）PLC控制系统原理图（硬件电路图）
（五）调试指南
1.上电时候系统处于停止状态，所有灯不亮。
2.按动SB1、SB3、SB5按钮，可随机将三个水箱放空，对应Y2、Y4、Y6的亮。
3.只要检测到水箱“空”（即低液位传感器UL1-UL3亮），系统能自动地向水箱注水，对应Y1、Y3、Y5亮，直到检测到水箱“满”信号为止（即高液位传感器UH1-UH3亮）。
4.4.水箱注水的顺序与水箱放空的顺序相同，每次只对一个水箱进行注水操作（Y1、Y3、Y5互锁）。
5.5.按一下SB1，水箱1放水（Y2亮），再按一下SB1，水箱1停止放水（Y2灭）；
6.6.按一下SB2，水箱2放水（Y4亮），再按一下SB2，水箱2停止放水（Y4灭）；
7.7.按一下SB3，水箱3放水（Y6亮），再按一下SB3，水箱3停止放水（Y6灭）。
8.8.先放空的水箱先进水，已通过梯形图实现。
（参见梯形图步骤8）
（六）程序清单（梯形图）
1、启/停控制
按一下X0，Y0得电，系统运行。
由于PV=2，再按一下X0,CLY0得电，同时复位CTU1和CTU2使得系统断电，运行停止。
2、水箱1放水控制
在Y0（通电）情况下按下按钮SB1，Y2得电，启动水箱1的放水电磁阀。
此阀门可由CLY2、水箱1进水Y1、水箱1低位传感器以及断电四种信号来复位。
在通电情况下，再按一次SB1，可实现停止水箱1的放水。
3、水箱2放水控制
在Y0（通电）情况下按下按钮SB3，Y4得电，启动水箱2的放水电磁阀。
此阀门可由CLY4、水箱2进水Y3、水箱2低位传感器以及断电四种信号来复位。
在通电情况下，再按一次SB3，可实现停止水箱2的放水。
4、水箱3放水控制
在Y0（通电）情况下按下按钮SB5，Y6得电，启动水箱3的放水电磁阀。
此阀门可由CLY6、水箱3进水Y5、水箱3低位传感器以及断电四种信号来复位。
在通电情况下，再按一次SB5，可实现停止水箱3的放水。
5、水箱1进水控制
在通电（Y0）、低液位传感器（UL1）无效、高液位传感器（UH1）无效、水箱2不进水（Y3）、水箱3不进水（Y5）、水箱1不放水（Y2）以及判优控制允许时，水箱1开始进水，然后将低液位传感器自锁掉，则可屏蔽低液位传感器的影响。
6、水箱2进水控制
在通电（Y0）、低液位传感器（UL2）无效、高液位传感器（UH2）无效、水箱1不进水（Y1）、水箱3不进水（Y5）、水箱2不放水（Y4）以及判优控制允许时，水箱2开始进水，然后将低液位传感器自锁掉，则可屏蔽低液位传感器的影响。
7、水箱3进水控制
在通电（Y0）、低液位传感器（UL3）无效、高液位传感器（UH3）无效、水箱1不进水（Y1）、水箱2不进水（Y3）、水箱3不放水（Y6）以及判优控制允许时，水箱3开始进水，然后将低液位传感器自锁掉，则可屏蔽低液位传感器的影响。
8、三个水箱的进水顺序控制。
