认识中央空调风系统

中央空调风系统由风管、风管配件及部件、空调系统末端设备及其零部件三部分组成

空调机

室外空气

室外空气滤网

阀门

回风

室内

消声弯头

送风口

阀门

阀门消声弯头

送风

回风风管送风风管

软接头

~

一、风管是采用金属、非金属薄板或其他材料制作而成,用于空气流通的管道。 (1)风管的材料

常用的有薄(镀锌)钢板、不锈钢板、塑料复合板、有机(无机)玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

镀锌风管 圆形不锈钢四通 塑料复合风管

玻璃钢风管 塑料软管 金属软管 (2)风管的规格尺寸

如图所示,风管由A ,B,L 三个尺寸组成,其中A 表示宽,B 表示高,L 表示长,单位无特殊说明都是mm,风管的展开面积计算公式为S=2(A+B)×L,一般按工程需要单位需要换算成m ,比如A ×B ×L=500×200×5000表示风管的

宽为500mm ,管道的高为200mm ,管道的长为5000mm ,则按风管的展开面积按风管的展开面积计算公式得出S=2(A+B)×L=2(0.5+0.2)×5=7㎡

(3)、空调管道的保温

由于空调管道中输送的是经处理的高品质的空气,对其管道的保温要求很高,因此,需要对管道进行保温,常用的保温材料如下:

岩棉制品复合保温材料玻璃棉管壳

玻璃棉毡(保温钉固定)发泡橡塑发泡橡塑

二、风管配件和部件:

风管配件指风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。

风管部件指通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等

1.认识下列风管管件:

圆弯头矩形弯头三通管四通管

变径管天圆地方异径管异径管

来回弯导流叶片圆法兰矩形法兰

2.认识下列风管部件:

(1)风口:

单层百叶风口双层百叶风口旋流风口

散流器

(2)风管检查口、风量测定孔:

也叫风管检查门,并非所有风管都要设检查口,当有必要进人到风管内部时才设检查口。风管其实没

什么要检修的,倒是可能要清扫,所以也有清扫口一说,检查口的口径最好能上人.

风管检查口风管测量孔(3)风阀:

圆形蝶阀止回阀插板阀

矩形三通调节阀

防火阀防火阀

(4)风帽:

圆伞形风帽锥形风帽筒形风帽

(5)防护罩:

(6)消声器:

消声器消声弯头

1、阻式消声器:是通过箱体内附吸声材料来吸收声能降低噪音,一般是用来消除高、中频噪声。但是由于结构的原因,在高温、高湿、高速的情况下不适用。

2、抗式消声器:是通过改变截面来消声的。我们常用的消声静压箱都是这个原理。一般降低中、低频噪音。对风系统没有具体的要求。

3、阻抗复合式:是结合二者的结构原理。可以消除低中高频噪音。但是同样在高温、高湿、高

速的情况下不适用

消声弯头是内衬吸声材料的弯头,对声波有显著衰减作用。利用敷设在气流通道内的多孔吸声材料来吸收声能,降低沿通道传播的噪声。具有良好的中、高频消声性能

(7)静压箱

静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件,它可使送风效果更加理想。

1、可以把部分动压变为静压使风吹得更远;

2、可以降低噪音

3、风量均匀分配

4、静压箱可用来减少噪声,又可获得均匀的静压出风,减少动压损失。而且还有万能接头的作用。把静压箱很好地应用到通风系统中,可提高通风系统的综合性能。

三、空调系统末端设备及其零部件:

空调系统末端设备包括装配式空调机组和风机盘管,其主要的零部件包括风机机组,表冷器,加热器,加湿器,除湿器,空气过滤器,空气分配器等。

(一)、装配式空调机组

如图所示即为装配式空调机组,是将各种空气处理设备及风机、风量调节阀等制成带箱体的单元体,这些单元体可根据工程需要由设计人员进行组合,成为一组能实现各种空气处理要求的装配式空调机

装配式空调机组有卧式的、立式的、角度式以及叠置式的多种结构形式。选用装配式空调机组

袋式过滤器

表冷器

送风机

滴水盘

新回风混合段 空气过滤段

表冷段

风机送风段

风量调节阀

时,应根据空调系统所需总风量和系统总冷负荷以及空调机房面积大小选配合适型号和结构的空调机组。

吊顶式空调机组立式空调机组卧式空调机组

(二)风机盘管:

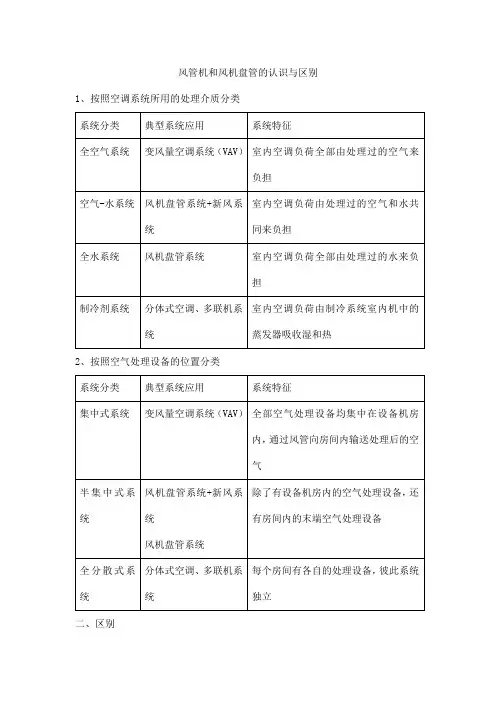

(1)半集中式空调系统的概念

半集中式空调系统除了有集中的空气处理室外,还在空调房间内设有二次空气处理设备。这种对空气的集中处理和局部处理相结合的空调方式,克服了集中式空调系统空气处理量大,设备、风道断面积大等缺点,同时具有局部式空调系统便于独立调节的优点。半集中式空调系统因二次空气处理设备种类不同而分为风机盘管空调系统和诱导器系统。其中新风加风机盘管系统为最长用的半集中式空调系统。如图

经处理的新风通过新风送风管送到房间,室内的风同过回风口与送入的新风混合再经过风机盘管处理,达到要求后再送入房间,这样不断的循环,达到房间的使用要求。

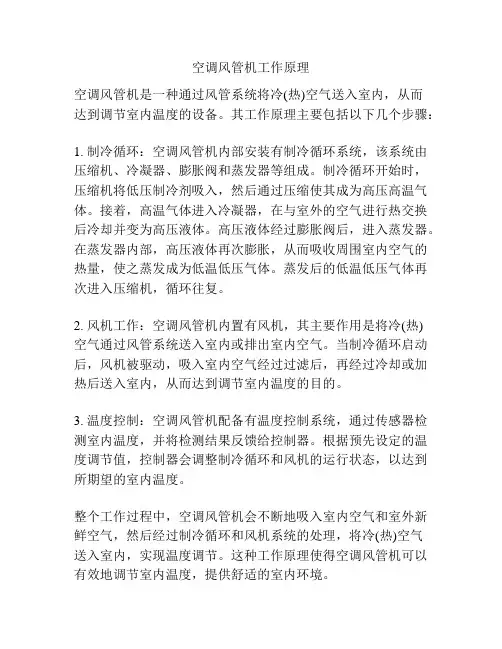

(2)风机盘管:

风机盘管空调系统由风机盘管、新风机组、送风管道以及控制阀门等组成。其中风机盘管、新风机组常称为末端设备,他们共同构成半集中式空调系统

1、风机盘管的种类:
