清华同方空调地源热泵方案书
二、水源热泵与其他类型空调性能对比分析列表：表1三、水源热泵与其他类型空调主机设备技术特点比较列表：表2四、水源热泵与其他类型空调系统一次能源利用率比较列表：水源热泵中央空调系统的一般性特点一——节能、高效。
节能是水源热泵中央空调的显著特点。
其一次利用率在目前常用的中央空调系统中居首位。
表3五、水源热泵中央空调系统与燃气锅炉系统技术比较对一个空调系统来说，如果仅仅比较空调机组的初投资，而置辅助设备于不顾，那就会失去比较的意义，正确的方法应从以下4个方面进行比较：（1）空调机组的技术性；（2）空调制冷设备以及所需要的辅助设备的初投资；（3）安装、运行和维修的费用；（4）其它因素。
1、技术比较：表42、初投资比较列表：注：1、成本投资不含电力配线与启动设备；2、成本投资不含打井费用； 3、成本投资不含空调末端设备； 4、成本投资不含远程控制器。
3、运行费用比较列表：表6注：一、水源热泵：1.冬季： 757KW ×1.1×8×120×0.66×0.56=295455元=29.5万元2.电费：0.56元/度3.冬、夏季空调运行时间均按4个月，每日8小时计算；4.运行平均使用率0.66二、燃气锅炉：1.每小时耗气量（2台合计）：499.5立方米2.采暖期耗气费用（每小时耗气量×运行时间×单价）499.5×8×120×2.66=1275523元＝127.6万元3.采暖期按120天计算，锅炉按7.5T/H锅炉每天平均满负荷运行8小时计算。
另：以上比较未计算煤气开口费。
综上比较，初投资水源热泵比燃气锅炉高179.1万元，年运行费用水源热泵比燃气锅炉低98.1万元，仅两年就可收回水源热泵高出的初投资。
故推荐清华同方水源热泵机组。
六、水源热泵与其他类型空调系统运行费用比较列表：表7综上所述，清华同方系列水源中央空调系统具有高效、节能、环保、节水、节资、舒适且冬夏两用的特点，是新世纪能源利用的最优方式之一，是理想的中央空调系统方案。
地埋管地源热泵系统
室内采用水系统，舒适性最好；氟利昂不进房间，不存在氟利昂泄漏引起的窒息等问题；室外机采用水冷，没有冷热风扰民等问题；
室内采用氟系统，舒适性一般；氟利昂进房间，存在氟利昂泄漏引起的窒息等问题；室外机采用风冷，存在冷热风扰民等问题；
安装位置
主机体积小，不用考虑排气顺畅等问题，主机安装有利于环境美观设计，但需考虑埋管的空间
同方技术
系统设计
地埋管地源热泵系统设计
阅读勘察报告，了解地质情况:岩土层结构、岩土体的热物性、岩土体初始温度、冻土层厚度、地下水的情况等
了解和估算建筑物的最大冷负荷、最大热负荷、生活热水需求量、运行时间等
根据以往的经验数据对能否采用地埋管地源热泵进行可行性分析
方案设计阶段需要了解的内容
系统设计
系统散(吸)热量计算：
循环泵
盘管
环路集管
地 表 水 体
机组
用户
机组
用户
板换
系统介绍
开式地表水地源热泵系统
水处理
换热器
用户
回水口
地表水体
取水口
热泵
热泵
地埋管地源热泵系统
地埋管地源热泵系统
垂直地埋管地源热泵系统
水平地埋管地源热泵系统
系统拓展性
可以和地板采暖系统、生活热水做成一个系统，实现初投资和运行费用的最有利化
可以和地板采暖系统、生活热水做成一个系统
系统配电
由于系统EER比较高，故建筑配电小
和地源热泵配电相当,但需要额外增加天然气
环保与舒适性
室内采用水系统，舒适性好；室外机采用水冷，没有冷热风扰民等问题；
室内采用水系统，舒适性好；主机采用水冷，存在冷却塔飘水和噪音扰民,还需要另设排烟气管道等问题
地(水)源热泵系统

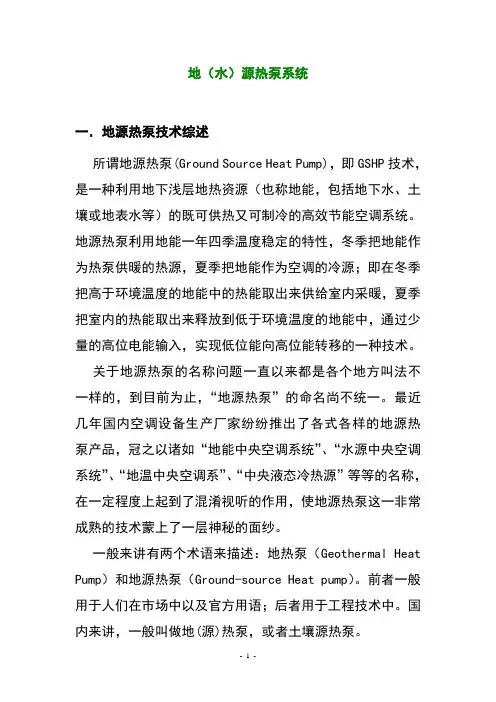

地（水）源热泵系统一．地源热泵技术综述所谓地源热泵(Ground Source Heat Pump)，即GSHP技术，是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。
地源热泵利用地能一年四季温度稳定的特性，冬季把地能作为热泵供暖的热源，夏季把地能作为空调的冷源；即在冬季把高于环境温度的地能中的热能取出来供给室内采暖，夏季把室内的热能取出来释放到低于环境温度的地能中，通过少量的高位电能输入，实现低位能向高位能转移的一种技术。
关于地源热泵的名称问题一直以来都是各个地方叫法不一样的，到目前为止，“地源热泵”的命名尚不统一。
最近几年国内空调设备生产厂家纷纷推出了各式各样的地源热泵产品，冠之以诸如“地能中央空调系统”、“水源中央空调系统”、“地温中央空调系”、“中央液态冷热源”等等的名称，在一定程度上起到了混淆视听的作用，使地源热泵这一非常成熟的技术蒙上了一层神秘的面纱。
一般来讲有两个术语来描述：地热泵（Geothermal Heat Pump）和地源热泵（Ground-source Heat pump）。
前者一般用于人们在市场中以及官方用语；后者用于工程技术中。
国内来讲，一般叫做地(源)热泵，或者土壤源热泵。
目前，国内工程市场上习惯把采用地埋管技术的热泵系统称为“地源热泵”，利用抽灌井技术的热泵系统称为“水源热泵”。
其组成如图所示。
压缩机热泵机组介质循环泵过滤器土壤换热器(地藕换热井）空调循环泵地源热泵系统运行原理图蒸发器冷凝器节流阀空调器空调器空调器过滤器地源热泵技术采用热泵技术，将地层作为冷热源。
它的做功总是从低温热源提取热量，向高温热源放出热量，因此，一个相对稳定的地下热源是决定地源热泵技术工作效率的关键因素。
在供暖过程中，地层是低温热源，不断从地层吸收热量向热泵提供相对恒温的介质；在制冷场合，地上循环系统是热泵的低温热源，不断从室内吸收热量向热泵提供相对恒温的循环介质。
地源热泵设计方案
.地源热泵中央空调方案XXX环境有限公司2009年08月28日目录一、空调系统方案推荐（一）工程概况（二）可用于本项目的空调方案（三）适用本项目的几类空调方案的比较（四）选用建议二、地源热泵推广及选型设计（一）地源热泵空调系统简介（二）同方地源热泵机组组特点（三）空调设备选型设计（四）地埋管换热系统设计选型（五）土壤换热平衡的分析（六）主要设备表、运行费用分析及工程预算三、地源热泵系统设计与安装（一）地源热泵系统设计与安装关键（二）室外地埋管换热系统的主要施工工序及注意问题（三）室外垂直埋管系统的施工工艺附件一：技术支持单位概况附件二：相关设计图纸一、空调系统方案推荐<一>工程概况城市：XXXX项目名称：XXX国际精品城1#楼中央空调工程项目简介：该建筑集商铺、办公、餐厅、会议为一体多功能国际精品城，建筑面积约8760平方米，空调面积约6473平方米，拟采用地源热泵机组进行夏季供冷，冬季供暖。
室内末端拟用风机盘管系统，局部拟用全空气系统实现室内的冷热需求。
<二>可用于本项目的空调方案1. 冷水机组+燃气锅炉制冷机采用电制冷（压缩式）冷水机组（1台离心1台螺杆制冷机组）。
夏季制冷，由电制冷（压缩式）冷水机组提供冷源；冬季由工业场地锅炉房（或热电厂）提供的0.6Mpa蒸汽经换热器交换进行空调采暖。
大楼空调系统采用风机盘管加新风系统或全空气处理空调系统。
两套水换热器：冷凝器、蒸发器；通过冷却塔冷却主机的冷凝器；通过蒸发器为室内末端提供冷冻水。
空调机组只能制冷，冬季采暖需要别的热源。
2. 风冷冷水热泵机组风冷冷水热泵技术是一种消耗少量清洁能源（电），充分利用空气中的冷、热能资源制成冷热水供空调空间使用的空调方式，已经得到了专家、政府和社会各界人士的肯定，风冷热泵作为替代传统空调方式的优选方式之一，已是不争的事实。
空调机组夏季制冷，冬季采暖，冷暖两用型。
3. 地源热泵空调机组地源热泵是一种利用地下浅层地热资源既能供热又能制冷的高效节能环保型空调系统。
清华同方地源热泵中央空调
清华同方地源热泵中央空调清华同方|同方人工环境有限公司清华同方中央空调河南办事处/清华同方满液式地源热泵机组|清华同方地源热泵-SGHP机组产品简介一机多用，夏季空调制冷、冬季供热采暖，热回收型免费制取生活热水±针对地温工况特征，为地埋管地源热泵专用产品±充分利用建筑周边土壤热物性和地温能，应用温度宽，适用岩土范围广。
±卓越的高能效地源热泵，有利于长期高效运行，为可再生能源利用重点推荐产品核心优势：◎专门针对地温工况设计研发了清华同方地源热泵机组，能较好地适应低温工况，尤其适用于土壤源热泵项目。
◎土壤源热泵通过地埋管系统与土壤换热，夏季供冷，冬季供暖，是一种高效节能、环保无污染、性能可靠的真正的绿色环保冷暖空调系统。
◎土壤不受外界环境影响，温度恒定，机组运行稳定，比传统空调系统COP值高40%～60%，节省运行费用30%～60%适用环境：◎适用于建筑物周边水资源相对匮乏、使用其他能源方式不方便、不经济的项目◎适用于建筑周边土壤环境利于应用、土壤资源不受到破坏的项目◎适用于环保要求高且需尽量节省运行费用的项目◎特别适用于冬季寒冷且气候条件较恶劣的地区安装简单◎机组现场安装时，您只需接上电源以及冷冻、冷却水管即可使用◎无须冷却塔，室外设备安装及维护的费用，为您全面免除操作方便◎我们在机组控制设计上，实现完全电脑自动化◎操作非常简便每台机组您都可以自由地选择在供冷或供热模式下进行切换◎为您全年提供生活热水，实现能量的多元化供给建筑节能◎夏季制冷运行时，我们为您提供cop值高达5.1的热泵系统◎冬季供暖运行时，无需任何辅助加热装置，即可为您带来温暖◎根据建筑物的实际负荷，我们的机组将自动调节输出能量环境美好◎冬季，我们通过地源热泵向土壤吸收热量，然后在夏季将热量补偿释放回土壤中，实现能源的循环利◎用我们的地源热泵并不需要抽取地下水，节省最可宝贵的水资源◎整个系统无任何污染物排放，真正实现零污染生活舒适◎我们特别设定的多重安全保护，确保您的操作控制安全可靠◎不受环境温度变化影响，机组运行工况稳定，全年为您提供温馨舒适的居住环境。
地源热泵企业业务模式风险分析

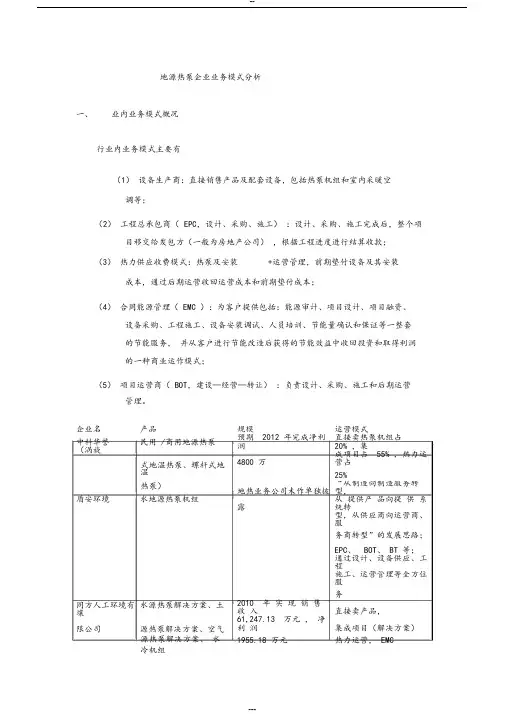

地源热泵企业业务模式分析一、业内业务模式概况行业内业务模式主要有（1）设备生产商：直接销售产品及配套设备，包括热泵机组和室内采暖空调等；（2）工程总承包商（ EPC，设计、采购、施工）：设计、采购、施工完成后，整个项目移交给发包方（一般为房地产公司），根据工程进度进行结算收款；（3）热力供应收费模式：热泵及安装+运营管理，前期垫付设备及其安装成本，通过后期运营收回运营成本和前期垫付成本；（4）合同能源管理（ EMC ）：为客户提供包括：能源审计、项目设计、项目融资、设备采购、工程施工、设备安装调试、人员培训、节能量确认和保证等一整套的节能服务，并从客户进行节能改造后获得的节能效益中收回投资和取得利润的一种商业运作模式；（5）项目运营商（ BOT，建设—经营—转让）：负责设计、采购、施工和后期运营管理。
企业名产品中科华誉民用 /商用地源热泵（涡旋式地温热泵、螺杆式地温热泵）盾安环境水地源热泵机组同方人工环境有水源热泵解决方案、土壤限公司源热泵解决方案、空气源热泵解决方案、水冷机组规模运营模式预期 2012 年完成净利润直接卖热泵机组占20% ，集4800 万成项目占 55% ，热力运营占25%地热业务公司未作单独披“从制造向制造服务转型，露从提供产品向提供系统转型，从供应商向运营商、服务商转型”的发展思路；EPC、 BOT、 BT 等；通过设计、设备供应、工程施工、运营管理等全方位服务2010 年实现销售收入直接卖产品，61,247.13 万元，净利润集成项目（解决方案）1955.18 万元热力运营， EMC解决方案、溴化锂解决方 案、商用 /户式空调解决方案、热泵中央热水系统、空调末端节能系列产品解决方案金 大 地 新 能 源 污水源热泵系统 截止到 2011 年 3 月公司已 直接卖产品， （天津）集团有完成建筑节能热泵应用项 集成项目 限公司 目 336 万㎡，采用新型的 热力运营， EMC “能源合同式管理”经营模式，也已成功运营49.1万㎡。
水源热泵与风冷热泵的比较
致领导函尊敬的XXX领导：您好！非常感谢贵单位给我公司提供的这次参与空调系统说明的机会。
多年来，清华同方秉承清华大学“自强不息、厚德载物”的校训，不以纯粹的出售产品为目的，而是以向广大顾客提供最适合其本身特点要求的服务为最高宗旨，竭尽全力、精益求精使企业取得了长足的发展，赢得了广泛的赞誉。
清华同方是具有新型空调设计、开发、制造、工程安装等综合服务能力为一体的高科技公司，以清华大学的高技术人才为依托，始终保持领先一步的技术优势。
产品质量和工程安装质量也已在人民大会堂、故宫博物院、中央电视台、毛主席纪念堂、中国国际航空公司等数百项国家重大工程中经受住了严格的考验和检验。
清华同方产品的先进性、质量的可靠性、服务的有效性已得到广泛的认证和中央领导人的认可。
我公司根据贵方工程概况及地理特点，本着合理、科学、用户至上的原则向贵方推荐：二十一世纪最有效的供暖、空调技术——清华同方GHP型水源中央空调系统2009年4月二十一世纪最有效的供暖、空调技术——节能环保型水源热泵空调系统地源热泵是一种利用地表浅层地热资源（也称地能，包括土壤、地下水和江、河、湖、海以及城市污水等）作为冷热源的即可供热又可制冷的高效、节能、环保的空调系统。
地源热泵利用浅层地能温度相对稳定的特性，通过输入少量的高品位能源（如电能），使建筑达到供热或制冷的目的。
地源热泵可以取代锅炉或市政管网等传统的供暖方式和中央空调系统。
地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。
地源热泵消耗1KW的能量，用户可以得到4KW以上的热量或冷量。
同时，它还可以供应给生活用水，是一种有效地利用能源的方式。
污水、井水、费水、费冷、费热、综合利用根据现场调查，特向甲方提供节能减排最佳方案：1、夏季制冷时，抽取地下低温井水通过机组吸取水冷量后送至其它生产设备循环利用。
清华同方风冷冷水(热泵)机组样本
环境和职业健康安全三大管理体系标准（三标一体）认证，2008年，被住建部评为“国家可再生能源建筑应用产业化无锡生产基地地 点：江苏无锡©占地面积：200000平米廊坊生产基地地 点：河北廊坊占地面积：400000平米暖通空调设计规范全国各省市冬、夏季空气调节室外计算参数我国幅员辽阔，地形复杂，高差悬殊，因而具有多种多样的气候类型。
由南向北依次是热带、亚热带，温暖带、中温带、寒温暖带，此外还有一个青藏高原垂直温带。
南北各地气温相差十分悬殊。
我国冬季南北温差大。
夏季，全国普遍高温，南北温差较小。
各地降水存在着地区分布和时间分配不均匀，东部多，西部少，南方雨季长，北方雨季短。
黄河流域地区，四季分明，夏季炎热多雨，冬季寒冷干燥，春秋两季短暂，四季多风沙。
长江流域地区，夏季闷热潮湿，冬季寒冷潮湿。
长江流域以南地区，夏季较长，且多暴雨，冬季温暖不见霜雪。
风冷冷水（热泵）机组直接与空气进行热交换，效率受气候影响较大，尤其是冬季，如果以一种模式来制热，肯定不能满足不同地区的实际需求。
清华同方中央空调设计制造出多种系列的风冷冷水（热泵）产品，针对不同的气候特点使用不同系列的产品，能使用户获得最满意的空调效果。
省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度重庆 2℃ 36.5℃浙江省舟山 -2℃ 32.0℃衢州 -2℃ 35.8℃温州 1℃ 32.8℃福建省福州 4℃ 35.2℃ 厦门 6℃ 33.4℃漳州 6℃ 34.9℃永安 1℃ 35.7℃江西省德行 0℃ 36.0℃上饶 1℃ 35.9℃ 萍乡 0℃ 35.4℃吉安 -1℃ 36.1℃赣州 0℃ 35.4℃湖北省 宜昌 -2℃ 35.8℃恩施 0℃ 34.2℃湖南省株洲 -2℃ 35.1℃衡阳 -2℃ 36.0℃零陵 -2℃ 35.0℃广东省广州 5℃ 33.5℃韶关 2℃ 35.4℃ 汕头 6℃ 32.8℃湛江 7℃ 33.7℃海口 10℃ 34.5℃广西南宁 5℃ 34.2℃ 桂林 0℃ 33.9℃柳州 2℃ 34.5℃北海 6℃ 32.4℃四川成都 1℃ 31.6℃广元 0℃ 33.3℃ 南充 1℃ 36.5℃宜宾 2℃ 33.2℃西昌 2℃ 30.2℃云南 昆明 1℃ 25.8℃ 丽江 1℃ 25.1℃冬季空气调节室外计算温度-3℃以上的城市省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度上海市 -4℃ 34.0℃江苏省 南京市 -6℃ 35.0℃南通市 -5℃ 33.0℃浙江省杭州 -4℃ 35.7℃ 宁波 -3℃ 34.5℃金华 -3℃ 36.4℃安徽省合肥 -7℃ 35.0℃ 蚌埠 -7℃ 35.6℃安庆 -5℃ 35.0℃江西省九江 -3℃ 36.4℃ 景德镇 -3℃ 36.0℃南昌 -3℃ 35.6℃河南省郑州 -7℃ 35.6℃洛阳 -7℃ 35.9℃开封 -7℃ 35.6℃ 三门峡 -7℃ 35.2℃信阳 -7℃ 35.1℃平顶山 -7℃ 35.5℃驻马店 -7℃ 35.5℃湖北省武汉 -5℃ 35.2℃ 江陵 -4℃ 34.6℃黄石 -4℃ 35.7℃湖南省长沙 -3℃ 35.8℃ 岳阳 -4℃ 34.1℃常德 -3℃ 35.3℃邵阳 -3℃ 34.8℃贵州贵阳 -3℃ 30.0℃ 遵义 -3℃ 31.7℃威宁 -7℃ 24.5℃安顺 -4℃ 27.3℃云南昭通 -6℃ 27.1℃陕西省 汉中 -3℃ 32.4℃冬季空气调节室外计算温度-8℃~-3℃（含-3℃）之间的城市因为温度冬季空气调节室外计算温度-20℃~-8℃（含-8℃）之间的城市省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度北京市 -12℃ 33.2℃天津市 -11℃ 33.4℃唐山 -12℃ 32.7℃保定 -11℃ 34.8℃ 石家庄 -11℃ 35.1℃邢台 -11℃ 35.0℃承德 -17℃ 32.3℃张家口 -18℃ 31.6℃山西省太原 -15℃ 31.2℃阳泉 -13℃ 32.5℃运城 -9℃ 35.5℃辽宁省 大连 -14℃ 28.4℃锦州 -17℃ 31.0℃江苏省徐州 -8℃ 34.8℃山东省济南 -10℃ 34.8℃ 青岛 -9℃ 29.0℃淄博 -12℃ 34.7℃潍坊 -11℃ 34.0℃河南省安阳 -10℃ 35.0℃新乡 -8℃ 35.1℃商丘 -9℃ 35.1℃西藏拉萨 -8℃ 22.8℃陕西省延安 -15℃ 32.1℃ 宝鸡 -8℃ 33.7℃西安 -8℃ 35.2℃榆林 -19℃ 31.6℃甘肃省 敦煌 -17℃ 34.1℃酒泉 -19℃ 30.0℃青海 西宁 -15℃ 25.9℃格尔木 -18℃ 26.6℃宁夏 银川 -18℃ 30.6℃ 石嘴山 -18℃ 31.5℃注： ◎ 各地区根据不同使用环境、用途选用适合的机型；◎ L、S、Z型热泵适用工作环境-8--+45℃；◎ U型热泵适用工作环境-12—+45℃及高湿地区；◎ DS型热泵适用工作环境-20—+45℃及高湿地区。
清华同方水源热泵方案
目录水源系统简介第一章方案设计1、项目概况2、设计依据3、方案设计参数4、供暖(冷)方式确定5、负荷计算6、主机选型7、水源水井设置8、电源要求9、室内系统10、室外管网系统11、机房自控系统第二章空调系统初投资1､价格汇总表2､单价表1)主机系统设备报价2)主机系统机房报价3)用户系统报价4)水源水系统报价5)室外管网系统报价第三章年运行费用分析表第四章方案特点第五章水源热泵机组技术特点第六章用户名单第七章公司介绍水源系统简介水源中央空调系统是由清华大学工程热力系为主,结合国内外先进经验和中国国情研究开发的一种高效､节能､节资､冷暖两用､运行灵活,无污染的新型中央空调系统｡它的工作原理是:利用深层地下水源,借助主机系统､消耗电能,冬季把地下水源中的热量提取出来供室内采暖;夏季,把地下水源中的冷量提取出来供室内制冷｡用于供热和制冷的地下水再回灌入地下水层中,从而实现能量交换｡它的核心部分是:以电为动力的压缩机空调机组｡这一新型供热制冷方式,从九七年开始已在东北､山东､河北､山西､北京等省市的工厂､企业､宾馆､机关等单位推广使用,得到用户的好评和专家们的高度评价｡由国家热工､环保､暖通､制冷等方面专家教授组成的鉴定委员会经缜密的考察､论证,认为该设备所显示的各项指标均达到国际先进水平｡同时,国家建设部､环保总局､经贸委､科技部等部委,对推广应用水源中央空调也给予了重视和支持｡北京电视台､《北京日报》､《科技日报》､《北京青年报》等媒体对该项技术也作了较详细的报导和宣传｡水源中央空调系统与现有传统的供热制冷方式比,有着明显的优势｡水源中央空调系统包括五个部分●用户系统●小区管网系统●主机系统●水源水管网系统●水源水系统第一章方案设计1､项目概况:该工程位于北京市昌平,总占地面积约10.6万m2,其中酒店公寓7万m2､酒店2万m2､超市1.6万m2要求解决酒店公寓的制热;酒店和超市的制冷､制热｡据该地区地下水资源论证报告分析,暂估该地区地下水单井出水量约为80~100m3/h ｡2､方案设计依据1、甲方提供的相关数据｡2、《采暖通风与空气调节设计规范》(GBJ19-87)3、《空气调节设计手册》(第二版)4、其它国家有关规定及规范｡3､方案设计参数4.供暖(冷)方式确定该工程位于北京市昌平,总占地面积约10.6万m2,其中酒店公寓7万m2､酒店2万m2､超市1.6万m2要求解决酒店公寓的制热;酒店和超市的制冷､制热｡考虑到水源中央空调无任何污染､节省用地､一次性投资和运行费用低,故本工程设计采用水源中央空调系统方式来满足冬季供暖,夏季供冷的要求｡5.负荷计算6.主机选型及参数共选取2台SGHP1800A型和2台 SGHP1200A型机组其中酒店公寓配备2台SGHP1800A型机组,单台制热量为1851Kw,共3702KW,满足冬季供热需求｡酒店和超市冬天各配备1台SGHP1200A型机组,1台制热量为1147Kw,满足冬季供热需求｡夏天:用酒店公寓的两台SGHP1800A型机组加上2台SGHP1200A型机组满足酒店和超市的制冷需求｡制冷量共为5186kw,满足夏季制冷需求,实际可以省略1台SGHP1200A型机组的运营｡这样可酒店公寓､酒店､超市的分别计量｡如果酒店公寓夏天也需中央空调制冷的情况下,就得多配2台 SGHP1200A型机组,这也是最科学的系统,完全能将水源热泵机组冷暖两用的功能发挥出来｡主机主要参数夏季工况:SGHP1800A单台制冷量1591kw,输入功率300kw,冷却水进水温度18℃,出水温度29℃,冷冻水进水温度12℃,出水温度7℃｡SGHP1800A单台冷却水量G=148t/hSGHP1800A单台冷冻水量G=274t/hSGHP1200A单台制冷量1002kw,输入功率178kw,冷却水进水温度18℃,出水温度29℃,冷冻水进水温度12℃,出水温度7℃｡SGHP1800A单台冷却水量G=92t/hSGHP1800A单台冷冻水量G=172t/h冬季工况:SGHP1800A单台制热量1851kw,输入功率421kw,冷冻水进水温度15℃,出水温度6.3℃,冷却水进水温度40℃,出水温度46℃｡SGHP1800A单台冷冻水量G=148t/hSGHP1800A单台冷却水量G=274t/hSGHP1200A单台制热量1147kw,输入功率260kw,冷冻水进水温度15℃,出水温度6.3℃,冷却水进水温度40℃,出水温度46℃｡SGHP1800A单台冷冻水量G=92t/hSGHP1800A单台冷却水量G=172t/h7.机房设备明细表空调机房设备包括:生活热水系统机房设备:(暂时不考虑,因为还没有得到具体的生活用水量)8.水源水井设置需15°C地下水源水量480吨/小时,根据该地区地下水资源论证报告分析单口井出水量为80吨/小时｡需15眼井,6抽9回,设计时每口井即可抽水也可回灌水,这样15口井相互备用｡9.电源要求每台SGHP1800A型机组耗电功率: 制热时421KW 制冷时300KW每台SGHP1200A型机组耗电功率: 制热时260KW 制冷时178KW总电功率: 供热:1362KW制冷:956KW10.室内系统室内系统采用风机盘管+新风空调方式｡冬季由机房向室内风机盘管供应热水,满足室内供暖;夏季向风机盘管供应冷水,满足室内冷风空调｡风机盘管的开闭和室内温度调整,由用户自主控制｡风机盘管安装于房间顶部,与装饰结合做局部吊顶｡11.室外管网系统所选的水源空调机组以及其配套循环水泵､水源水泵等设备集中设置于动力站,然后经管网系统与室内末端设备相连接｡管网系统主要是室外部分,在室外可以采取管沟敷设,亦可采用无补偿直埋方式进行室外管网敷设,管沟敷设投资较高,但施工方便,主要适用于地下水较深地区,无补偿直埋方式的投资较低,但施工难度较大｡12.机房自控系统清华同方水源热泵机组控制系统在机组群控方面有其独特之处,与水源主机真正实现机电一体化控制功能,并通过网络协议与其他BAS系统集成系统自动控制,目的是根据冷热负荷情况适当地确定水源机组的运行台数,并调整水源的用量,使系统自动控制处于高效节能运行,生活热水节能途径是根据生活用水压力的高低来确定供水泵运行转动｡第二章空调系统初投资1.价格汇总表2.单价表1)主机系统设备报价:货币单位:人民币万元2)主机系统机房工程报价(暂估) 货币单位:人民币万元3)用户系统报价: (暂估)货币单位:人民币万元4)水源水系统报价货币单位:人民币万元5)室外管网系统报价 (暂估) 货币单位:人民币万元第三章年运行费用分析表技术数据:1､夏季运行120天,冬季运行120天,机组每天运行10小时｡2､用电取费:0.8元/kwh｡主机运行费用注:此运行费用为机组全年运行中所耗主要费用:电费｡若包括水泵､室内风机盘管及其它管理费用,全年每平方米运行费用约22~25元｡第四章方案特点1.环保､适用:清华同方水源中央空调是绿色环保型中央空调｡空调系统的驱动能采用电能｡由于空调系统使用的水源水可采用8O C——35 O C各种水源,经过热泵机组交换热量后再回灌至地下,不会造成地面沉降｡因此水源热泵机组适用范围广､无任何污染｡成为了近年来空调市场最活跃的高新技术｡2.高效､经济､节能:清华同方水源中央空调系统既可冬季供暖､亦可夏季制冷,还可以提供生活热水,一机多用,一套系统可以替换原有的锅炉加空调两套系统｡再者,系统中融入了清华大学研发中心多年潜心研制和开发的自动控制装置,可根据室内实际使用负荷自动调节压缩机起停机,从而大大节省了用户日后的运行费用｡投资和运行费用均为传统制冷､供暖方式的1/3-2/3｡3.运行安全可靠:由于地下水一年四季相对稳定,其波动范围远远小于空气温度的波动,加上清华同方独特的取水和回灌技术,以及精良的机配置和完善的控制保护手段,使得空调系统运行更可靠､更稳定､并保证了系统在各个工况点下的高效和经济性｡第五章水源热泵的技术特点清华同方水源热泵机组是针对大中型建筑开发的可以实现模块组合的水-水热泵机组｡可利用地下水､江河湖泊的水源以及地热尾水实现供热和供冷｡清华同方水源热泵机组在产品设计时的技术思路是:●采用成熟的热泵技术,考虑中国的实际国情,重点放在高出水温度和宽使用温差的实现上,选择并确定压缩机工作点和工作范围,本着节水节能的思想,设计大温差的分段水换热器｡●氟系统的设计采用分系统完全独立的模块化思想,系统部件数量少而品质精良｡控制系统充分考虑多系统的协调统一控制,并设置多种的安全保护,同时考虑水系统的水泵控制和远程的操作｡清华同方的水源热泵机组除具有传统的水源热泵所有的特点以外,其值得注意的特点还有:1､优化设计:●完全遵照国际标准,结合中国国情设计,结构紧凑,占地小,安装简便｡●氟系统的设计采用独立的模块化思想,系统部件数量少而品质精良｡●“大温差,小流量”的技术思路｡与其他公司的水源热泵产品相比,清华同方SGHP机组换热器设计温差大｡其他厂家通常采用标准的进出水温差,蒸发器和冷凝器均为5℃｡而我公司的SGHP机组采用大的进出水温差,蒸发器为7℃,冷凝器为10℃｡可为用户最大限度节省宝贵的地下水资源,同时降低运行费用｡●能效比高｡冬季制热工况,能效系数COP值(供热量与输入功率的比值)约为3.7—4.6 之间;夏季制冷工况,能效系数COP值(制冷量与输入功率的比值)约为4.5—7.1之间｡●计算机辅助最优设计,保证机组在任何工况下均处于最佳运行状态｡2､选件精良:A、压缩机(详见样本第5页)本第5页),具有特殊高效的制冷能力和COP值以及更长的运行寿命｡单台压缩机累计运行时间不低于60000小时｡采用经多年验证的高质量材料和零件,结构可靠耐用;并且安全保护功能完备｡B、壳管式换热器干式蒸发器和壳管冷凝器是清华同方与国内著名专业配套厂商上海环球共同开发研制,专门为清华同方SGHP水源中央空调机组特殊设计生产｡其特点是:两大换热器换热效率高(换热效率比同类产品高20-30%),能适应恶劣的水路环境,便于拆洗维护,制冷剂侧和水侧阻力损失小,结构紧凑,筒体采用优质钢板卷筒焊接而成,承压能力高,气密性好,运行安全可靠､高效｡C、制冷管路配件制冷配件选用世界著名制冷配件制造商ALCO的产品,性能稳定,可靠性高｡(1)平衡式热力膨胀阀·使用范围广,安装方便快速;·管道与感温包之间传热良好､热平衡冲注,功能稳定,结构紧凑;·钎焊焊接接口:一体式热力执行元件､最佳密封效果;·激光焊接的不锈钢感温元件:保证最佳调节功能､动作迅速､膜片寿命长､耐压强度高､耐腐蚀·双平衡阀口设计,宽广的负荷为蒸发温度,冷凝温度范围提供准确可靠的控制,特别适合夏季制冷､冬季制热的水源中央空调(2)电磁阀—ALCO·阀体结构紧凑,体积小;·直接导通,动作快捷,无须外力引导;·工作压力范围广,制冷剂经过该阀时的压力损失小;·性能可靠,使用寿命长｡(3)干燥过滤器—ALCO干燥过滤器选用高效过滤芯,对系统内的水分和酸性物质具有极强的吸收能力,保证整个系统安全､可靠的运行｡视镜—准确的水分显示,采用玻璃整体焊接,不存在泄露问题指示剂对水和酸性物质具有抗腐蚀性,因此使用寿命长,压力损失小｡3､先进的机组控制技术与网络功能水源热泵机组电控部分主要部件均来自国际名牌供应商,性能稳定,可靠性高｡例如:接触器为法国施耐得,母线式刀熔开关为德国维纳尔,接线端子为德国凤凰电气｡机组的核心控制部分为我公司与意大利CAREL公司联合开发的水源热泵专用控制器,其中硬件部分使用CAREL公司成熟的PCO系列微电脑控制器,结合我公司自己开发的水源热泵专用控制程序使机组在智能化和网络化方面优于其它同类机组｡本控制器主要具有以下特点:(1)简洁清晰的信息显示:●大屏幕液晶显示屏显示机组工作状态●自动故障报警●机组启停时有准确可靠的信号显示●显示控制器输入､输出端口状态｡控制器具有8路模拟量,12路开关量输入;13路开关量,2路模拟量输出｡(2)可根据要求配套升级,实现远程联网,进行自动化管理｡可简便的接入小区智能监控系统(BMS)｡通过控制器的网络功能可以组成集中控制和远程控制系统,实时监视可设备的运行状态｡这些设备可以是本地的也可以是异地的(通过调制解调器和公共电话交换网)｡通过相应的附件可以将这些数据转换为与大多数的楼宇控制系统相兼容,从而可方便的接入楼宇控制系统｡(3)操作简便､运行安全宁静:●全电脑控制,并有备用手动操作系统全电脑控制状态下,根据工艺流程自动运行,防止误操作｡手动运行状态下无任何操作限制｡(4)灵活方便的参数设置●八十多个可变内置参数设定可随时调整机组工作状态●三级口令操作确保机组不会因误操作而损坏｡●断电记忆保护可保持运行状态的连续性(5)机组安全保护功能:●高效的消声防护措施,使机组运行宁静●机组设置固定式防护装置并安装牢固,具备高低压保护､断水保护､防冻保护､电动过载保护｡第六章水源部分用户清单第七章公司介绍清华同方股份有限公司是经国家体改委和国家教委批准,由北京清华大学企业集团为主要发起人,以社会募集方式设立的股份制公司,于1997年6月27日在上海证券交易所挂牌交易,现有总股本16605万股｡目前,公司拥有大批一流的技术人才,员工平均年龄30岁,其中硕士以上学历占24%,大学以上学历占60%｡清华同方以高新技术产业为先导,以科技成果产业化为经营宗旨,紧密依托清华大学的人才､科技优势,通过“清华同方研究开发中心”的孵化和二次开发,把大批科研成果推向市场,逐步形成了将自己作为科技成果孵化器的独特的技术创新模式｡清华同方在信息产业领域,开展了卓有成效的工作｡在网络技术､软件与系统集成电路､信息加工与服务､电子通讯､计算机产品､光盘产品等方面以一流的科研成果与雄厚的科研基础为依托,形成了具有自主知识产权的高新技术产品系列｡清华同方在人工环境领域,专业从事人工环境工程与节能改造工程,在智能大厦弱电系统､中央空调安装和改造等方面为用户提供全方位服务,设计生产的系列新型节能设备,在人民大会堂､故宫博物院､中央电视台､毛主席纪念堂等数百项重大工程中得到广泛应用｡同方人环设备公司成立于1989年初,十年来,人环公司坚持以成果产品化､产业化为目标,尤其注重在科技成果转化方面下大力气,并不断地增加了对二次开发的投入｡到目前,已形成了十三个产品系列､千余种型号,并初步实现了规模化生产｡使人环公司从单纯的科技开发型企业逐步发展成为技､工､贸一体化的实业公司｡2000年11月1日,清华同方人工环境设备公司重新注册成为清华同方人工环境有限公司｡清华同方人工环境有限公司是清华同方股份有限公司控股的有限责任公司,注册资金为人民币2亿元,公司总部设在北京市海淀区“上地信息产业基地”｡生产基地在“密云工业开发区”,占地118800平方米,其中56000平方米建筑用于生产及研发｡公司拥有大批成套的先进设备和大规模生产的综合能力｡目前,公司拥有员工506人,其中技术及管理人才268人, 87%以上具有大本学历,工厂的工人大部分为中专和技校毕业生｡在过去的近十年中,公司紧密依托清华大学的人才与技术优势,与清华大学建筑学院､材料科学与工程研究院建立了联合实验室､综合空调技术节能技术､环保技术､计算机系统控制､网络技术及健康环境等多学科专业,研究开发人工环境的系统技术和相关产品｡目前,公司已成为人工环境领域中最具影响力的企业之一｡面向未来,公司将继续秉承清华大学“自强不息､厚德载物”的精神,以“创造完美,服务社会”的核心理念,为把清华同方人工环境有限公司建设成为技工贸一体的跨国经营的大型高科技企业集团,为发展民族高科技空调事业,为人类营造健康､舒适､自然､和谐的人工环境而不懈努力!。
清华同方空调地源热泵方案书(1)
中央空调方案系统对比介绍目录一、水源中央空调机组与其他类型空调机组的介绍————1页二、水源热泵与其他类型空调性能对比分析列表————7页三、水源热泵与其他类型空调主机设备技术特点比较列表————8页四、水源热泵与其他类型空调系统一次能源利用率比较列表————9页五、水源热泵中央空调系统与空气源中央空调系统技术比较————10页六、水源热泵与其他类型空调系统运行费用比较————13页空调方案系统对比2一、水源中央空调机组与其他类型空调机组的介绍：1、水源（地能）热泵机组水源（地能）热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源,并采用热泵原理,通过少量的高位电能输入,实现低位热能向高位热能转移的一种技术.地球表面浅层水源如深度在1000米以内的地下水,地表的河流和湖泊和海洋中,吸收了太阳进入地球的辐射能量,并且水源的温度一般都十分稳定。
水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中,由于水源温度低,所以可高效地带走热量,而冬季,则从水源中提取能量,由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。
水源热泵根据对水源的利用方式不同，分为闭式系统和开式系统两种，闭式系统是指在水侧为一组闭式循环的换热套管，该组套管一般水平或垂直埋于地下或湖水海水中，通过与土壤或海水换热来实现能量转移。
（其中埋于土壤中的系统又称土壤源热泵，埋于海水中的系统又称海水源热泵）。
开式系统是指从地下抽水或地表抽水后经过换热器直接排放的系统。
a、场地要求：水源热泵机组一般安装在空调机房内，多数在地下室或其它设备层内，需一定空间的机房面积，通常是设备占地面积的2～3倍，以便安装及操作机组，以及各泵站及相关管路占地。
b、辅助设备：水源热泵机组的运行要求有较大的水流量和一定的进水温度，需打一定数量的出水井和回水井，应匹配潜水泵、除沙过滤器、循环泵、电子水处理仪、定压补水箱、除污器等辅助设备。
地源热泵设计规范
中华人民共和国行业标准地源热泵供热空调技术规程Technical specification for ground-source heat pump systemJGJxxx-2005送审稿前言根据建设部建标[2003] 104 号文件“关于印发《2003年度工程建设国家标准制定、修订计划》的通知”的要求，由中国建筑科学研究院为主编单位，会同全国13个单位共同编制本标准。
在标准编制过程中，编制组进行了广泛深入的调查研究，认真总结了当前地源热泵系统应用的实践经验，吸收了发达国家相关标准和先进技术经验，并在广泛征求意见的基础上，通过反复讨论、修改与完善，制定了本规程。
本规程共分8章和2个附录。
主要内容是：总则，术语，工程勘察，地埋管换热系统，地下水换热系统，地表水换热系统，室内系统及整体运转、调试与验收。
