钻探设备工具材料一览表
第二讲 钻探设备工具管材及操作
第二讲钻探设备、工具、管材及操作第一部分：岩心钻探设备一、钻探设备组成表岩芯钻探设备组成表组成功用钻机带动钻具破碎岩石，完成钻进工作，并通过升降机完成起下钻具工作。
泥浆泵向孔内输送冲洗液，用以清洗孔底，冷却润滑钻头、钻具，输送岩芯，还可作为液动钻具动力源装置。
钻塔用于起下钻具及套管、放靠立根，安放天车，悬挂滑车系统。
动力机向钻机、泥浆泵、辅助设备提供动力。
辅助设备搅拌机用于搅拌泥浆及其它冲洗液。
振动筛、旋流除砂器用于净化泥浆。
拧管机用于拧、卸钻杆。
二、钻机：、钻机的定义：借助动力机械的动力，带动钻具破碎岩石，向地壳钻进的机械装置。
、岩心钻机的基本构成及功用（见表）构成功用分类回转器带动钻具回转，进行钻进切削。
立轴式、转盘式、动力头式给进机构调节施加在钻头上压力。
油压式、绳索式、螺旋差动式升降机构用于升降钻具。
行星轮式、动力头倍速机构传动变速机构用于变速、变矩，将动力传递给给进和升降机构。
齿轮传动式动力头为液压式机架用来固定和支撑各机构。
固定式和移动式、钻机的分类、岩心钻机的基本参数①钻进能力参数：包括钻进深度、钻孔直径、钻杆直径和钻孔倾角等。
②回转参数：包括回转器的转速、通孔直径与让开孔口距离等。
③给进系统参数：包括立轴最大上顶力与给进力、给进速度、给进行程及倒立轴速度等。
④升降系统参数：包括升降机的最大起重量、提升速度等。
⑤钻机的重量指标、最大部件重量及动力机的功率等。
、岩心钻机主要技术参数及配套（见表）。
表岩心钻机主要技术参数及配套表技术参数代号额定钻孔深度() 动力配备（）泥浆泵配备钻塔配备－－8m三角塔12m铁塔、、、三、钻探用泵、泥浆泵的定义：泥浆泵是以水或其它液体为介质，将原动力机输入的机械能转化为液力能的一种机械装置。
、泥浆泵的作用：向孔内输送一定压力和流量的冲洗液。
、往复式泥浆泵的组成及工作原理及往复式泥浆泵的分类（略）、往复式泥浆泵的主要参数①流量（泵量、排量）：是指泵在单位时间内输出液体数量的多少，用表示，常用单位是升分钟、立方分钟。
钻井井下作业工具大全展示
上卸扣工具
液动油管钳是靠液压系统进行控制和传递动力的上 卸油管扣的专用工具
液压钳现场应用
油管小滑车
起吊工具
吊卡是用来起吊并卡住套管、 钻杆、油管、抽油杆的专用工具起 下作业时用吊环将吊卡悬吊在游动 滑车上吊卡再卡住套管或钻杆、油 管、抽油杆便可以进行起下作业了 吊卡一般为活门吊卡和月牙吊卡两 种型式
母三通
90°母弯头
油壬
120°母弯头
120°公弯头
活动弯头的两臂是采用两件组成中间采用高压活 动弹子联体进行密封紧密连接在一起其作用是改变施 工管线的连接方向和便于管线的连接
抽汲防污染工具
在试油工作中早期用的抽汲防污染工具一级密封防喷 盒后来发展成两级密封防喷盒、滚轮抽吸防喷盒、液压防 喷盒等使抽吸工作更加合理、安全、可靠目前防污染效果 最理想的是液压防喷盒
一、油水井井下作业的种类
什么是井下作业
在石油与天然气勘探开发中井 下作业是石油工程技术系列的重要 组成部分主要从事油气井的中途及 完井测试、新井投产、酸化压裂、 冲砂防砂、修井、检泵换泵等作业 施工
一、油水井井下作业的种类
井下作业的作用是什么
修井的目的及方针 修井是指为恢复井的正常生产或提高井的生产能力
五工具图纸设计技术要求 1、图纸设计必须有组装图 2、图纸设计必须标注配合公差 3、图纸设计必须标注形位公差 4、图纸设计必须标注加工耝造度 5、图纸设计必须标注材料及处理工艺 6、图纸设计必须标注参考基准面 7、图纸设计必须标注技术要求
井下常用作业工具
地面配套工具 抽油泵及辅助工具 封隔器及辅助工具 修井打捞工具 修井螺杆钻具 激光割缝筛管 钻磨铣工具 套管整形及修复工具
采油气树最大工作压力由其端部或出口连接的最大工作压力决定
钻探设备工具材料
3
16
泥浆泵活塞套
BW-250
个
3
17
泥浆泵吸水阀座
BW-250
个
3
18
泥浆泵排水阀座
BW-250
个
3
19
埋头螺丝
16MM*60MM
个
10
20
泥浆泵钢球
BW-250
个
3
21
球阀
1.5寸
个
1
22
稳压罐
氧气瓶加工
套
1
23
24
25
26
四、发电机组
序号
名称
规格及型号
单位
数量
备注
1
发电机组
75KW
台
1
2
主电缆
序号
名称
规格及型号
单位
数量
备注
1
绳索绞车
JSJ-1000
台
1
2
绳索绞车电缆
6MM2*3
米
15
3
绳索绞车钢丝绳
6MM
米
1000
4
泥浆搅拌罐
3KW（1.2M3）
个
1
5
泥浆搅拌机电缆
6MM2*3
米
20
6
排污泵
台
1
7
排污泵电缆
6MM2*3
米
30
8
潜水泵
H=100
台
1
9
潜水泵电缆
6MM2*3
米
100
10
排污泵输水管
抗震压力表
10MP
个
1
7
回水管
5M
根
1
钻井工具资料
微台阶尾管悬挂器这种悬挂器是由微台阶形式将尾管柱悬挂于上层套管中的尾管座台阶上。
该工具分为碰压式和非碰压式两种。
微台阶尾管悬挂器靠尾管座和尾管挂的微台阶将尾管悬挂于上层套管上。
这种尾管悬挂器悬挂成功率达100％。
与其它尾管悬挂器相比有如下特点：1、性能可靠，悬挂力大；2、结构简单，重量轻，价格便宜；3、使用碰压式尾管悬挂器能控制尾管外返上的水泥高度，保证固井质量；4、管外环空过水面积大，施工泵压低，可避免堵憋漏现象；5、操作方便。
微台阶尾管悬挂器型号主要参数型式销钉剪断泵压MPa封隔器密封压力MPa上端螺纹下端螺纹悬挂力（KN）总长mm送入接头反扣螺纹代号旋合圈数TGF7〃×5〃 4.5±0.5 720 NC38(3 1/2 5〃API套539 2870 T120×6LH-7H/7e 18FFJT型浮阀接头浮阀接头是石油钻井必备工具之一。
浮阀接头连接在钻头上部，接头内浮阀总成紧靠钻头连接螺纹，也可连接在钻柱需要的地方。
其主要功能是：防止接单根时泥浆带入钻屑、泥沙倒灌，堵塞钻头水眼；当发生井喷、井涌时，浮阀总成阀盖自动将水眼关闭，防止了管柱内井喷事故的发生。
结构：浮阀接头主要由接头体、浮阀总成二大部分组成，具体结构参见浮阀接头结构示意图。
浮阀总成有板式浮阀和箭型浮阀二种，结构见示意图。
浮阀接头及浮阀总成技术参数（API）超级震击器CSJ型超级震击器是八十年代推出的一种先进的打捞震击工具。
该工具应用了液压和机械原理，采用了先进的工艺技术，集中了各类打捞震击工具的优点，它结构紧凑，性能稳定，便于调节(其震击力可由上提拉力的大小自由调节），使用方便，安全可靠。
它是石油、地质勘探钻井工程中新型的向上震击工具。
规格系列及性能参数77/8 X7”IA型尾管悬挂器液压式尾管悬挂器是固井过程通过液压传动的卡瓦实现悬挂尾管的固井工具，悬挂尾管可靠，节省套管，经济效益显著。
悬挂器主体主要零件有回接筒、反扣接头、密封套、7”短节、锥体、卡瓦、固定环、长推杆、短推杆、弹簧、剪销I、环形活塞和液缸主体等组成。
钻探灌浆设备及灌浆材料

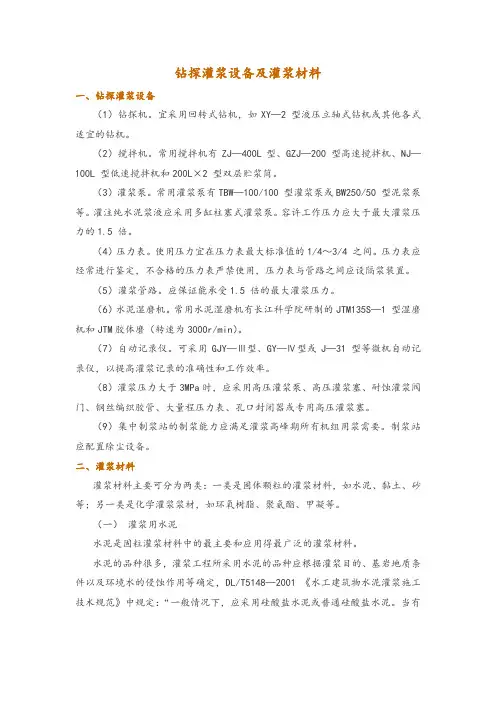

钻探灌浆设备及灌浆材料一、钻探灌浆设备（1）钻探机。
宜采用回转式钻机，如XY—2 型液压立轴式钻机或其他各式适宜的钻机。
（2）搅拌机。
常用搅拌机有ZJ—400L型、GZJ—200 型高速搅拌机、NJ—100L 型低速搅拌机和200L×2 型双层贮浆筒。
（3）灌浆泵。
常用灌浆泵有TBW—100/100 型灌浆泵或BW250/50 型泥浆泵等。
灌注纯水泥浆液应采用多缸柱塞式灌浆泵。
容许工作压力应大于最大灌浆压力的1.5 倍。
（4）压力表。
使用压力宜在压力表最大标准值的1/4～3/4 之间。
压力表应经常进行鉴定，不合格的压力表严禁使用，压力表与管路之间应设隔浆装置。
（5）灌浆管路。
应保证能承受1.5 倍的最大灌浆压力。
（6）水泥湿磨机。
常用水泥湿磨机有长江科学院研制的JTM135S—1 型湿磨机和JTM胶体磨（转速为3000r/min）。
（7）自动记录仪。
可采用GJY—Ⅲ型、GY—Ⅳ型或J—31 型等微机自动记录仪，以提高灌浆记录的准确性和工作效率。
（8）灌浆压力大于3MPa时，应采用高压灌浆泵、高压灌浆塞、耐蚀灌浆阀门、钢丝编织胶管、大量程压力表、孔口封闭器或专用高压灌浆塞。
（9）集中制浆站的制浆能力应满足灌浆高峰期所有机组用浆需要。
制浆站应配置除尘设备。
二、灌浆材料灌浆材料主要可分为两类：一类是固体颗粒的灌浆材料，如水泥、黏土、砂等；另一类是化学灌浆浆材，如环氧树脂、聚氨酯、甲凝等。
（一）灌浆用水泥水泥是固粒灌浆材料中的最主要和应用得最广泛的灌浆材料。
水泥的品种很多，灌浆工程所采用水泥的品种应根据灌浆目的、基岩地质条件以及环境水的侵蚀作用等确定，DL/T5148—2001 《水工建筑物水泥灌浆施工技术规范》中规定：“一般情况下，应采用硅酸盐水泥或普通硅酸盐水泥。
当有耐酸或其他要求时，可采用特种水泥”，“使用矿渣硅酸盐水泥或火山灰质硅酸盐水泥灌浆时，应得到设计许可。
灌浆浆液水灰比不应稀于1 （质量比）”。
井下大修作业反丝钻具工具配套一览表
配导8、∮115套铣头 分别配∮118、∮115套铣头 配∮118套铣头一根
水槽∮14
φ 105×765 φ 105×350 φ 105×350 φ 105×250 φ 105×250 φ 105×250 φ 105×250 φ 105×550 φ 105×650 φ 105×550 φ 105×180 φ 105×180 φ 105×180 φ 86×180 φ 86×180 φ 105×600
打捞落物内径∮52～78mm 打捞落物内径∮52～78mm 打捞落物内径∮40～54mm
接箍：27/8〃TBG、27/8UPTBG 打捞直径∮49～67mm 打捞直径∮54～77mm 打捞直径∮72～90mm 打捞∮73.02油管、 钻杆、∮60.32油管接箍等
4只 2只 2只 3只 3只 2只 2只 1只 1只 1只 4只 4只 4只 2只 2只 2只 3只 3只 2只 2只 1只 7只 3只 4只 2只 2根 2根 2根
4只 8付 2只 3根 2根 3根 4只 高强型
备注
倒扣捞矛 DLM-T105×73 倒扣捞矛卡瓦 沉砂筒 LB-T114 短钻杆 211×210 短钻杆 2A11×2A10 短钻杆 211×210 倒扣捞筒 DLT-T114×73 倒扣捞筒抓牢卡瓦 弹簧式套管刮削器 GX140T 锯齿形安全接头 AJ-D105 凹面领眼磨鞋 MX-Lφ 118×160×φ 58 凹面领眼磨鞋 MX-Lφ 116×160×φ 58 凹面磨鞋 AMX-φ 118×250 凹面磨鞋 AMX-φ 116×250 平底磨鞋 PMX-φ 118×250 平底磨鞋 PMX-φ 116×250 单滑块捞矛 DLM-φ 105 双滑块捞矛 SLM-φ 105 双滑块捞矛 SLM-φ 105 铅模 QM-φ 105×118 铅模 QM-φ 105×116 铅模 QM-φ 105×110 铅模 QM-φ 86×100 铅模 QM-φ 86×95 可退式油管接箍捞矛 LM-T89 公锥 GZ105×560 公锥 GZ105×535 通天公锥 GZ105×800 公锥 GZ105×475 母锥 通天母锥 平式口套铣头 左旋口套铣头 平式口套铣头 左旋口套铣头 套铣筒 套铣筒 套铣筒 变丝接头 MZ105×538 MZ105×800 TX∮101.5×118×92 TX∮101.5×118×92 TX∮101.5×115×90 TX∮101.5×115×90 TX105×∮114×96 TX105×∮114×96 TX105×∮114×96 210～2A11
钻井井下作业工具大全展示ppt课件
03
常见钻井井下作业工具介绍
牙轮钻头
01
02
03
结构组成
由钻头体、牙轮、轴承及 喷嘴等部件组成。
工作原理
通过牙轮在井底滚动破碎 岩石，同时利用喷嘴喷射 钻井液清洗井底并冷却钻 头。
适用范围
适用于软到中硬地层的钻 井作业。
金刚石钻头
02
01
03
结构组成
由钻头体、金刚石复合片、喷嘴等部件组成。
工作原理
尺寸检查
核对工具尺寸是否符合设计要求，特别是关键部位的尺寸。
使用前检查与准备工作
• 性能测试：对工具进行必要的性能测试，如密封性、耐压性等。
使用前检查与准备工作
清洁工具
清除工具表面的油污、泥土等杂质。
润滑保养
对需要润滑的部位进行润滑保养，确保工具在井下作业过程中运 转顺畅。
安装调试
按照操作规程对工具进行安装和调试，确保工具处于正常工作状 态。
• 经济性：在满足安全和适应性的前提下，选择性价比高的工具。
选型原则和方法
01
选型方法
02
03
04
了解井身结构和井眼轨迹，确 定所需工具的基本类型和规格
。
分析地层特性，选择适合地层 特性的工具材料和结构。
参考类似井的作业经验，选择 经过验证的可靠工具。
使用前检查与准备工作
外观检查
检查工具表面是否有裂纹、变形、严重磨损等缺陷。
02
钻井井下作业工具核心技术
钻头设计与制造技术
钻头类型与结构
包括刮刀钻头、牙轮钻头、金刚石钻头等，介绍各 种钻头的结构特点、适用地层及工作原理。
钻头材料
阐述钻头制造中常用的高性能合金钢、硬质合金、 金刚石等材料的性能特点与选用原则。
钻探设备工具材料一览表
系链
19
标贯自动落锤
套
1
20
钻杆打杆
个
2
21
套管打杆
个
2
22
冲击三叶钻头
个
1
23
加重钻杆
根
2三、主要索具序号源自名称规格及型号单位
数量
备注
1
工具箱
含扳手钳子等工具
个
1
2
取土器沉筒
个
若干
3
管钳
36#
把
2
4
管钳
24#
把
1
5
大套管链钳
把
2
6
长环
3#~6#
个
若干
7
钢丝绳
4#
M
100
8
棕绳
4#
mm
30
9
测绳
测水深胶绳
根
2
4
开口管钻
Φ114mm
根
2
5
提引器
个
2
钻杆
6
提引器
个
2
套管
7
垫叉
把
2
8
搓盘
把
2
9
厚壁
取土器
个
2
10
薄壁
取土器
个
2
11
贯入器
个
2
12
管钻刀口
个
若干
13
贯入器刀口
个
若干
14
岩心管
Φ89mm
根
1-2
岩心管变径接头
15
岩心管钻头
个
若干
16
钻杆过水器
个
2
配高压水管
钻井液现场常用具
钻井液现场常用具————————————————————————————————作者：————————————————————————————————日期：2常用资料常用单位换算表长度:1英尺（1ˊ）=12英寸1海里=1.8537公里1英尺(1ˊ)=0.3048米1英里=1.60935公里1英寸=25.4毫米1码=0.9144米面积:1码2=9英尺21码2=0.836131米21英尺2=144英寸2 1英尺2=0.0029米2体积: 1美桶=159升1英桶=163.654升1美加仑=3.785升1英加仑=4.54596升1码3=0.764559米31英尺3=28.32升重量: 1磅=0.4536公斤1英两=28.57克1吨=0.9842英吨=1.1023美吨=2205磅流量: 1英尺3/分=0.472升/秒1美加仑/分=0.0631升/秒1米3/时=0.278升/秒速度: 1英尺/分=0.3048米/分1英里/时=88英尺/分1公里/时=0.278米/秒压力: 1磅/英寸2=0.0703千克/厘米21大气压=14.7磅/英寸2=1.0332千克/厘米21巴=1.02千克/厘米2=760毫米汞柱=10.332米水柱功率: 1英马力=1.014马力1马力=0.735千瓦温度: 1华氏度=(9/5)x摄氏度+320力: 1千克力=9.8牛顿10牛顿=1.02千克力1万牛顿=1.02吨力1吨力=0.98万牛顿扭矩: 1磅.英尺=0.138255千克力.米1千克力=9.8牛顿.米10牛顿.米=1.02千克力.米1-2 塔指钻井监督钻井液规范单位1、密度D（Density）单位：g/cm32、漏斗粘度FV（Funnel Viscosity）单位：s3、表观粘度A V（apparent Viscosity）单位：mpa.s4、塑性粘度PV(Plastic Viscosity) 单位:mpa.s5、静切力G10″(Gelatin Strength) G10′(GelatinＳtrength) 单位:Pa6、滤失量FL(fluid Loss) 单位:ml7、含水量V w(V olume of W ater)含油量V o(V olume of oil)固含量V s(V olume of Solids)含砂量C s(V olume of sands)8、亚甲基蓝量MBC(Methylene Blue Capacity)所取泥浆的坂土含量(g/L或kg/m3)9、电稳定性E s(Emulsion Stability) 单位:V1-3 部分常用国际单位代号及名称量名称单位名称正确表示错误表示符号中文符号符号中文符号长度米m 米M 公尺千米km 千米KM 公里厘米cm 厘米CM 公分毫米mm 毫米MM,/mm毫微米微微米微米um 微米u纳(诺)米nm 纳米Mu,mum皮(可)米pm 皮米Uu,uum海里n mile 海里面积平方米m2米2M2米平方,平米平方公里,厘米平方,平方公分. 平方千米km2千米2km2平方厘米cm2厘米2CM2体积容积立方米m3米3M3方,立方,立米,米立方厘米cm3厘米3CM3,cc立方,厘米立方.单位名称正确表示错误表示符号中文符号符号中文符号质量千克(公斤) kg 千克(公斤) KG,Kg公吨,米制吨克g 克Gr,gm,G吨t, 吨T力牛顿N 牛N 牛吨兆牛顿MN 兆牛MN 兆牛吨角速度转每分r/min 转/分rpm 转/分种1-4 常见物质密度表名称密度(g/cm3) 名称密度(g/cm3)橡胶0.93 硫磺 2.07硬橡胶 1.80 氯化钠 2.17纯碱 2.53 水 1.0烧碱 2.13 酒精0.79丹宁 1.69 石油0.84-0.86氯化钙 2.50 汽油0.70-0.75干砂 1.4-1.6 煤油0.79-0.82泥岩 1.5-2.0 柴油0.86-0.87页岩 1.9-2.6 机油0.90-0.91砂岩 2.0-2.7 硝酸(100%) 1.513灰岩 2.6-2.8 硫酸(100%) 1.83水泥 3.15 盐酸(40%) 1.20重晶石 4.0-4.5 氟氢酸(40%) 1.11-1.13钢7.85 甘油 1.26铅11.3-11.9 汞13.559铝 2.7 凝析油0.68-0.79黄铜8.5-8.6 空气0.00129水玻璃2-2.4 天然气0.000603粘土 1.6-2.9 硫化氢0.0011906枕木0.522 氢氧化钠 2.348杉木0.29 石膏 2.96生石灰 2.8-3.4 褐煤 1.20-1.40砖 2.20 核桃壳 1.30玻璃 2.53 硅粉 2.67硅藻土 2.101-5 常见井内管具容积数据表钻杆钻铤尺寸Ф外xФ内内容积m3/m自身净体积每米重量Kg 尺寸Ф外xФ内内容积m3/m自身净体积每米重量Kg51/2″140x119 11x10-3 4.2x10-336．75 11″280x76 4.53x10-357.0x10-3433．00 5″127x108.6 9.26x10-3 3.4x10-329．01 95/8″245x76 4.53x10-342.6x10-3332．00 41/2″114x94 6.94x10-3 3.27x10-327．00 8″203.2x76.2 4.5610-327.9x10-3219．48 31/2″88.9x71 3.96x10-3 2.25x10-319．8 8″203.2x71.44 4.0x10-328.4x10-3223．91 27/8″73x55 2.38x10-3 1.81x10-315．5 7″177.85x71.44 4.0x10-320.82x10-3163．2061/4″158.75x57.15 2.56x10-317.2x10-3135．1143/4″120.65x57.15 2.56x10-38.86x10-369．49井眼、钻具组合数据表(所有套管壁厚均按10mm计算)井眼x 钻具组合水眼容积m3/m环空容积m3/m液体总容积m3/m钻具体积m3/m每升排量钻具环空返速L.m/s171/2″x95/8″ 4.53x10-3108.5x10-3113.03 x10-342.6x10-39.2436x10-3 171/2″x8″ 4.558x10-3(Ф76) 123.1x10-3127.658 x10-327.9x10-38.1508x10-3 171/2″x7″ 4.006x10-3130.27x10-3134.276 x10-320.82x10-37.6755x10-3 171/2″x5″9.258x10-3142.44x10-3151.697 x10-3 3.4x10-37.0205x10-3 171/2″155．1x10-3155．1x10-3133/8″x8″ 4.558x10-3(Ф76) 47.897x10-352.455 x10-327.9x10-317.1861x10-3 133/8″x7″ 4.006x10-355.416x10-359.422 x10-320.82x10-315.2015x10-3133/8″x61/4″ 2.564x10-360.463x10-363.027 x10-317.2x10-314.1211x10-3 133/8″x5″9.258x10-367.585x10-376.843x10-3 3.4x10-312.8307x10-3 133/8″80．25x10-380．25x10-3121/4″x8″ 4.558x10-3(Ф76) 43.65x10-348.208x10-327.9x10-322.9429x10-3 121/4″x7″ 4.006x10-351.169x10-355.175x10-320.82x10-319.5377x10-3 121/4″x61/4″ 2.564x10-356.216x10-358.78x10-317.2x10-317.7855x10-3 121/4″x5″9.258x10-363.338x10-372.596x10-3 3.4x10-315.7883x10-3 121/4″76．000x10-376．000x10-391/2″x8″ 4.006x10-313.294x10-317.300x10-327.854x10-375.222x10-3 91/2″x7″ 4.006x10-320.891x10-324.897x10-320.824x10-347.868x10-3 91/2″x61/4″ 2.564x10-325.924x10-328.488x10-317.219x10-338.574x10-3 91/2″x5″9.258x10-333.046x10-342.304x10-3 3.403x10-330.261x10-3 91/2″45.707x10-345.707x10-395/8″x7″ 4.006x10-314.725x10-318.731x10-320.82x10-345.2451x10-3 95/8″x61/4″ 2.564X10-319.77x10-322.336x10-317.2x10-336.8532x10-3 95/8″x5″9.258x10-326.894x10-336.152x10-3 3.4x10-329.1914x10-3 95/8″39．555x10-339．555x10-381/2″x61/4″ 2.564x10-316.808x10-319.372x10-317.2x10-359.4961x10-3 81/2″x5″9.258x10-323.93x10-333.188x10-3 3.4x10-341.7889x10-3 81/2″36．591x10-336．591x10-37″x43/4″ 2.564x10-38.133x10-310.697x10-38.86x10-374.6866x10-3 7″x31/2″ 3.957x10-313.34x10-317.297x10-3 2.25x10-353.7286x10-3 7″19．55x10-319．55x10-357/8″x43/4″ 2.564x10-3 6.054x10-38.618x10-38.86x10-3165.1891x10-357/8″x31/2″ 3.957x10-311.276x10-315.233x10-3 2.25x10-388.6805x10-3 57/8″17．48x10-317．48x10-31-6 钻井工程定额表项 目规 范起下钻铤分/柱尺寸 41/2″-43/4″53/4″ 6″-63/4″7″-73/4″8″ 9″ 起钻铤 6 8 9 11 13 15 下钻铤67 81213 15接单根分/每单根尺寸 31/2″钻杆5″钻杆自动或液气大钳 4 5 旋绳器上口 46起下钻米/小时钻机类型 171/2″以上井眼121/4″井眼81/2″以下井眼F320或电动钻机300 400 500 ZJ45J 250 350500 下套管 固井尺寸 20″ 133/8″ 95/8″ 7″、51/2″、5″下套管准备 2：30 2：30 2：30 2：00 固井准备 2：30 2：30 2：30 2：00 装井口 24：00 30：00 20：00 20：00 试压 5：00 5：00 5：00 5：00 下套管（根/小时）5101520 1.7 喷射钻井计算公式1、 射流喷射速度计算V 0=10Q/A 0（1）对相同直径的喷嘴：A 0=n πd 02/4 V 0=12.73Q/(nd 02) (2)对不同直径的喷嘴: V 0=12.73Q/d e 2 V 0——射流速度，m/s ，Q ——通过喷嘴的液体排量。
无锡双马钻探工具有限公司(非开挖(定向)钻杆)
ICS75.180.10E 92 Q/ 无锡双马钻探工具有限公司企业标准Q/320206 QMGN01—2015 非开挖（定向）钻杆文稿版次选择2015-03-20发布2015-03-25实施前言本标准依据GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》的有关规定编制。
本标准由无锡双马钻探工具有限公司提出。
本标准起草单位：无锡双马钻探工具有限公司技术部门。
本标准主要起草人：周中吉、刘道喜。
本标准为首次发布。
非开挖（定向）钻杆1 范围本标准规定了非开挖（定向）钻杆的术语和定义、分类和基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于两端具有端部加厚的整体或焊接的钢制非开挖（定向）钻杆（以下简称钻杆）。
钻杆用于非开挖钻探过程。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1 金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T标尺) GB/T 4340.1 金属材料维氏硬度试验第1部分:试验方法GB/T 5777 无缝钢管超声波探伤检验方法GB/T 7735 钢管涡流探伤检验方法GB/T 10610 产品几何技术规范(GPS).表面结构.轮廓法.评定表面结构的规则和方法GB/T 11336 直线度误差检测GB/T 22512.2 石油天然气工业.旋转钻井设备第2部分:旋转台肩式螺纹连接的加工与测量GB/T 29166 石油天然气工业钢制钻杆3 术语和定义GB/T 29166所确立的术语和定义适用于本文件。
4 分类和基本参数4.1 分类钻杆分焊接钻杆和整体钻杆二类。
4.2 结构焊接钻杆的结构见图1；整体钻杆的结构见图2。
1—钻杆内螺纹接头；2—内螺纹接头过渡带；3—钻杆焊颈；4—钻杆加厚端；5—钻杆管体；6—钻杆管体；7—摩焊焊缝；8—外螺纹接头过渡带；9—钻杆外螺纹接头；10—旋转台肩式连接。
钻井工程计量器具配备
钻前工程
钻前工程主要包括井场及道路勘查，以及钻机固定基础、活动基础的施工安装，应符合GB/T 25428、SY/T 6199技术要求，计量器具配备要求见表1。
钻前工程计量器具配备
钻进过程
1、钻进前井场设备仪器按SY/T 5466要求进行调试和安装，见资料性附录A。
2、开钻前应检查气路系统、指重表和刹车系统、钻井泵、高压管线状态，应符合SY/T 5074、SY/T 6586、Q/SY 1124.2技术要求；钻进中，应监视指重表、泵压表、气压表、立压表、油压表、扭矩仪、排量、转速等钻井参数变化。
3、指重表使用的载荷不应超过额定载荷的80%，游车系统的钢丝绳股数应与指示仪表盘上的绳数相符。
节流管汇和压井管汇上的压力表应按管汇的压力等级14MPa、21MPa、35 MPa、70MPa、105MPa、140MPa
安装相匹配的耐震压力表。
4、钻进中，应监视跟踪井眼轨迹，按设计、井筒环境及其他要求配备测斜仪(一般测斜间距≤300m),应符合SY/T 5416.1、SY/T 5416.2、SY/T 5416.3、SY/T 5416.4、SY/T 5955技术要求。
5、应对钻井队消耗的柴油，或网电进行监视。
6、对可能存在含硫化氢、天然气、一氧化碳等有毒有害气体井，应配置监测、防护设备，应符合SY/T 508
7、SY/T 6277要求；对有限空间作业、工业动火现场，应对可燃气体、氧气进行现场检测，应符合Q/SY 136要求。
7、钻进过程计量器具配备要求见表。
钻进过程计量器具配备。
井下工具参数表
114×670
NC—31(210)
ø 61.5~77.9
600
7732
DKLM—160
160×820
NC— 31,38(210,310)
ø 117~128
931
21221
倒扣捞筒技术规格、参数
规格型号 外径×长 度 mm×mm 95×650 接头螺纹 打捞范围 mm 打捞许 用提拉 力,kN 300 倒扣许用 拉力,kN 扭矩 N· m
SWGD—95 SWGD— 113 SWGD— 116 SWGD— 103 SWGD— 203
21/2TBG 21/2TBG 21/2TBG 21/2TBG 21/2TBG 51/2in套管
倒扣器技术规格、参数
规格型号 外 径 mm 内 径 mm 长 度 mm 锚定套管内 径mm 抗拉极 限kN 扭矩值,N· m 锁定工具 压力 ,MPa
6
38,42, 46,55 89.5
抽油杆
114
2~3
6~12
2½in油管
92
2~3
6~12
73
2in油管
YB2—114
114
NC— 31(210)
6~8
小物件
5½in套管 内
钩类打捞工具技术规格、参数
规格参 数 NG— 114 WG— 114 NWG —114 外 径,m m 114 接头螺纹 NC— 31(210) NC— 31(210) NC— 31(210) 钩体长度及钩 数,mm×个 1000×2,1000 ×3,1000×4 1000×1,1200 ×2 1000×1×2,1 000×2×4
倒扣捞矛技术规格、参数
规格型号 外径×长 度 mm×mm 95×600 接头螺纹 打捞范围 mm 许用拉 力 kN 250 许用扭矩 N· m
钻机零配件
绳索钻探工具Wire-line Drill Tools双管总成Duble Tube Assembly钻杆Drill RodHQ钻具NQ钻具NC钻具伸缩式打捞器绳索取芯钻探工具Wire-line Core Drilling Tools卡瓦卡簧座扳手及配件铜套、扶正环、捞矛头绳索钻具及配件系列提引器Q系列取芯配件爬杆式提引器开口式提引器手搓式提引器金刚石自由钳金刚石自由钳钳口金刚石分布均匀、耐磨、不易脱落。
使用时不打滑、不伤管壁，可以延长钻探工具的使用寿命，尤其适合绳索钻具的装拆。
Manufactured with advanced technique,diamond circle wrenches can aviod damage to rods and bit.They are especially fit to sctew up and off wire-line coring rods.技术参数：生产规格：Ф56、Ф73/Ф71、Ф73、Ф91/Ф89Description:Ф56、Ф73/Ф71、Ф73、Ф91/Ф89小口径接头Drill Adapter For Slim Hole Drilling规格Description接头外径Coupling O.D(mm)螺纹标准Standard螺纹外径Thread O.D(mm)Ф43Ф4474.7 Ф34Ф43Ф4476.7 Ф35Ф43Ф44DZ1.1-84 Ф35Ф50Ф5274.7 Ф41.5Ф50Ф5276.7 Ф42.5Ф54Ф55DZ1.1-84 Ф46小口径接头Drill Adapter For Slim Hole Drilling锁接头、钻杆接箍Drill Pipe Box And Pin/Drilling Couping锁接头生产规格（Description of Box and Pin）:Ф57、Ф65、Ф75、Ф121钻杆接箍生产规格（Description of Drilling Coupling）:Ф57、Ф65、Ф75小口径接头Drill Adapter For Slim Hole Drilling普通墩粗钻杆Commonly Thickened Rod产品名称 Description 规格 Size(mm)钻杆 RodФ42.4×5外丝（STM-R780）Ф42.4×5内方（STM-R780）Ф50×6.5外丝（STM-R780）Ф50×6.5内方（STM-R780）Ф60.3×7.1（STM-R780）Ф73×9.19（STM-R780）Ф88.9×10（STM-R780）普通墩粗钻杆Commonly Thickened Rod钻探工具Tube Drillool(一)套管夹板Ca sing Tube Clamp套管夹板主要规格：Ф73 Ф89 Ф108 Ф127 Ф146Descriptions of Casing Tube ClampФ73 Ф89 Ф108 Ф127 Ф146套管、套管接箍、岩芯管Casing Tube,Casing Coupling,Core Tube套管、岩心管、主要规则为：Ф73*4.5 ，Ф89*4.5 ，Ф108*4.5 ,Ф127*4.5 ,Ф146*4.5Ф168*8 ,Ф114*6.35 ,其中Ф73-Ф168材质为DZ40，Ф114*6.35材质为N80.定尺长度为螺纹要求可根据客户具体要求确定。
钻机材料明细表
63.4
7
L60×60×5
0.871
4.2
8
花纹板3
1.125
28.8
图号
KJJ70DB01-14.06
名称
撑杆
序号
材料名称及规格
长度（m）或面积（㎡）
重量（Kg）
备注
1
钢板16
0.137
17.2
2
槽钢160×65×8.5
9.11
180
3
钢板10
0.127
10
4
5
6
图号
KJJ70DB01-14.07
2.97
22
圆钢Φ24
0.642
2.28
23
圆钢Φ25
1.974
7.6
24
圆钢Φ30
1.434
7.96
25
钢管1〞
30.587
74.02
26
钢管Φ53×4
0.270
0.95
27
钢管Φ60×4
1.68
9.28
钢管Φ140×6
11.1
222
钢管Φ152×10
0.628
32
钢管Φ168×8
7.027
225.8
名称
小平台
序号
材料名称及规格
长度（m）或面积（㎡）
重量（Kg）
备注
1
方钢管50×50×3
9.022
38.3
2
L70×70×5
4.521
24.4
3
花纹钢板3
1.391
35.6
4
槽钢120×58×5.5
2.690
32.44
2024年版钻探作业劳务分包协议样式
2024年版钻探作业劳务分包协议样式本合同目录一览第一条钻探作业范围与内容1.1 钻探地点1.2 钻探深度1.3 钻探作业时间第二条劳务分包商的责任与义务2.1 分包商提供的劳务人员数量与资质2.2 分包商的设备与材料供应2.3 分包商对钻探作业的安全管理第三条甲方（业主）的责任与义务3.1 甲方提供的场地与基础设施3.2 甲方对分包商的支持与协助3.3 甲乙双方对钻探作业的监督与检查第四条合同价格与支付方式4.1 合同总价4.2 支付周期与支付比例4.3 甲方对分包商的进度付款第五条工期与进度5.1 合同约定的工期5.2 分包商对工期的承诺5.3 甲方对工期的调整与确认第六条质量标准与验收6.1 钻探作业的质量要求6.2 甲方对分包商的质量监督6.3 钻探作业的验收程序与标准第七条安全生产与环保要求7.1 分包商的安全生产责任7.2 甲方对分包商的安全生产监督7.3 钻探作业的环保要求与措施第八条违约责任与赔偿8.1 甲方违约的责任与赔偿8.2 分包商违约的责任与赔偿8.3 不可抗力事件的处理第九条争议解决方式9.1 双方协商解决9.2 第三方调解9.3 仲裁或诉讼解决第十条保密条款10.1 双方对合同内容的保密10.2 双方对商业秘密的保密第十一条合同的变更与解除11.1 合同变更的条件与程序11.2 合同解除的条件与程序第十二条合同的生效、终止与失效12.1 合同的生效条件12.2 合同的终止条件12.3 合同的失效条件第十三条甲方（业主）的权利与义务13.1 甲方对分包商的授权13.2 甲方对分包商的监督与检查13.3 甲方对分包商的奖励与处罚第十四条分包商的权利与义务14.1 分包商对甲方的请求与报告14.2 分包商对甲方提供的支持与协助14.3 分包商对甲方支付合同价款的请求第一部分：合同如下：第一条钻探作业范围与内容1.1 钻探地点：甲方指定的位于_______的钻探作业区域。
1.2 钻探深度：按照甲方提供的钻探设计图纸，分包商需完成从地面至设计深度的钻探作业。
钻井管材及其工具
3、功用：加深井眼，传送扭矩，输送钻井
液。
4、规范：钻杆的种类很多，下面主要介绍
三种尺寸、四种钢级的钻杆
5”钻杆：(Φ127mm)(常用钻杆长度为9.5mm)
钢 接头外 接头内 管体壁 扣型 管体公称 理论连接
级 径mm 径mm 厚mm
重量kg/m 重量kg/m
E75 161.9
95.3
9.19
5”
176 65
σ=9.
19
223 83
246 92
317 118
6、钻杆扣型及加厚代号
①、扣型：内平（IF） 用于外加厚和内外
加厚
贯眼（FH） 用于内加厚和内外
加厚
正规（REG）用于内加厚
数字扣：
NC26(2 3/8”IF) NC31(2 7/8”IF)
NC38(3 ½”IF)
NC40(4”IF)
2 7/8” σ=9. 19
3 1/2” σ=9. 35
E
X
最小 最小抗 最小 最小抗
抗拉 内压 抗拉 内压
T
MPa T
MPa
95 114 120 114
121 95
153 121
G
最小 最小抗
抗拉 内压
T
MPa
133 159
169 133
S
最小 最小抗 抗拉 内压 T MPa 170 205
217 171
NC46
111.8
9.15(或9.45)
NC46
135
9.15(或9.45)
NC50
163.9
9.15(或9.45) NC56(6 5/8”REG) 223.5
9.15(或9.45) NC61(7 5/8”REG) 290.6
钻探设备工具材料一览表
一、主要设备
序号
名称
规格及型号
单位
数量
备注
1
钻塔（三脚架）
套
1
2
绞车
套
1
3
柴00型（300型）
套
1
5
泥浆泵
BW200
套
1
二、主要钻具
序号
名称
规格及型号
单位
数量
备注
1
钻杆
Φ42mm
M
50-70
配57mm外节匝
2
套管
Φ146mm
M
40-60
3
管钻
Φ114mm
1
系链
19
标贯自动落锤
套
1
20
钻杆打杆
个
2
21
套管打杆
个
2
22
冲击三叶钻头
个
1
23
加重钻杆
根
2
三、主要索具
序号
名称
规格及型号
单位
数量
备注
1
工具箱
含扳手钳子等工具
个
1
2
取土器沉筒
个
若干
3
管钳
36#
把
2
4
管钳
24#
把
1
5
大套管链钳
把
2
6
长环
3#~6#
个
若干
7
钢丝绳
4#
M
100
8
棕绳
4#
mm
30
9
测绳
测水深胶绳
M
30
10
铅铊
个
1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
4
开口管钻
Φ114mm
根
2
5
提引器
个
2
钻杆
6
提引器
个
2
套管
7
垫叉
把
2
8
搓盘
把
2
9
厚壁
取土器
个
2
10
薄壁
取土器
个
2
11
贯入器
个
2
12
管钻刀口
个
若干
13
贯入器刀口
个
若干
14
岩心管
Φ89mm
根
1-2
岩心管变径接头
15
岩心管钻头
个
若干
16
钻杆过水器
个
2
配高压水管
17
卸土座钳
台
1
18
大铊
300-600磅
个
M
30
10
铅铊
个
1
11
三角皮带
条
1
12
水桶刷
个
2
13
木尺
1.5M
把
1
14
柴油桶
个
1
15
机油桶
个
1
16
钻丝
个
若干
17
垫木
根
2
18
平锨
把
1
19
扁担
根
2
20
安全帽
个
若干
手套
双
若干
密封土拌蜡锅
个
1
蜡
个
若干
胶布条
个
若干
土检记录纸
个
若干
土样箱
个
1
撬棍
根
2
救生圈
个
2
救生衣
件
6
钻探设备工具材料一览表
一、主要设备
序号
名称
规格及型号
单位
数量
备注
1
钻塔（三脚架）
套
1
2
绞车
套
1
3
柴油机
18马力
套
1
4
钻机
Xu100型（300型）
套
1
5
泥浆泵
BW200
套
1
二、主要钻具
序号
名称
规格及型号
单位
数量
备注
1
钻杆
Φ42mm
M
50-70
配57mm外节匝
2
套管
Φ146mm
M
40-60
3
管钻
Φ114mm
1
系链
19
标贯自动落锤
套
1
20
钻杆打杆
个
2
21
套管打杆
个
2
22
冲击三叶钻头
个
1
23
加重钻杆
根
2
三、主要索具
序号
名称
规格及型号
单位
数量
备注
1
工具箱
含扳手钳子等工具
个
1
2
取土器沉筒
个
若干
3
管钳
36#
把
2
4
管钳
24#
把
1
5
大套管链钳
把
2
6
长环
3#~6#
个
Hale Waihona Puke 若干7钢丝绳4#
M
100
8
棕绳
4#
mm
30
9
测绳
测水深胶绳
