线路保护器
断路器的分类及用途
旗开得胜1、线路保护器可分为：配电箱是将各种规格的高分断小型断路器，漏电断路器有机的结合起来。
拼装箱体内，用于工业厂房、住宅、宾馆、商店等场所，它适用于交流220V、380V, 频率 501 E 的线路上。
配电箱分明装、暗装、空箱、实箱（空箱断路器）。
分为2-6 回路、 8 回路、12 回路、 15 回路、 16 回路及 24 回路。
断路器俗称空气开关MCB（塑料外壳）开关的一种。
由手柄、动触头、静触头、弹簧、双金属片、连杆、脱扣装置、铁芯、线圈、导弧片、灭弧片、导电部件和接线孔等部件组成。
主要用于低压供电、配电系统线路及电气设备过载及短路保护；2、断路器的分类：（1）单断。
（ 2）双断。
（3）双级。
（ 4）三级。
3、断路器的用途：（1）单断、双断、双级均用于家用。
（2）三级断路器若是380V 电压，则用于工业用电。
4、断路器的功能：（1）按安培数从小到大分为10A、16A、20A、25A、32A、40A、63A.（2）断路器都具有线路过载保护和短路保护作用。
5、配置方法：（1）10A 适用于照明线路。
旗开得胜（2）16A 适用于插座线路，一般家用电器。
（3）25A 适用于 2 匹左右空调或大于功率电器。
（4）32A 以上适用于柜式空调或更大功率电器。
6、注意事项：每个电箱须装有一个带漏电的总制，以免发生漏电事故。
只能运行于额定电流下，不得超越，以免起不到保护作用。
7、断路器又可分为塑壳式断呼器塑壳断路器用于分配电能和保护电路及电源设备的过载和短路，以及正常工作条件下，作不频繁分断和接通电力线路之用。
高分断小型断路器适用于线路和电动机的边裁，短路保护。
当线路发生过载和短路时，断路器会在0.01 秒内切断电源，对线路起到保护作用，同时可做为不频繁转换和不频繁启起动之用。
旗开得胜漏电断路器漏电断路器由高分断小型断路器与相配套的漏电附件相连接组成，漏电附件单独不能使用。
不仅对线路的过载，短路实现保护，而且对人身触电、线路漏电超过额定值时，漏电断路器能在0.001 秒内自动切断电源，保证人身安全和防止发生因泄露电流造成的事故。
PCS-931线路保护
1122
1122
1101
DSP插件
PowwePC 管理插件
智能IO插件
1522
PCS平台介绍_软件架构
平台软件架构
•
嵌入式系统软件
提供与应用程序的标准接口，完成装置内部 任务调度、报文管理、录波管理、定值管理 、人机界面、后台通信等功能。
•
可视化工具软件
在PC端实现装置的输入/输出资源配置、保护 功能逻辑编程、智能变电站工程文件配置、 可视化调试等。
硬件按不同接口、 不同应用标准化； 系统软件提供硬件 平台与应用软件的 标准化接口； 继电保护等应用软
UAPC
控 制 保 护 平 台 应 用 功 能
控制保护应用软件
直流控制应用 直流保护应用 交流站控应用 线路保护应用 变压器保护应用 母线保护应用 SVC控制保护应用 串补控制保护应用 风电控制保护应用
二. PCS平台介绍
平台发展历史_LFP平台
LFP平台（上世纪90年代初）：
• •
基于Intel80C196微控制器； 开创了实时的保护并行计算、可靠的独立起动元件的保护控制设计 理念； 加速了微机保护全面国产化的历程； 产品系列：高压线路及辅助保护、元件保护、变电站综合自动化系 统；
• •
适用于串补线路 4个延时段零序方 向过流
适用于串补线路 过负荷告警过流跳闸 1个延时段零序方 向过流 1个零序反时限方 向过流 适用于串补线路
64kbit/s
2048kbit/s 2048kbit/s 2048kbit/s 2048kbit/s 64kbit/s 64kbit/s 2048kbit/s
接点 跳闸输出 GOOSE 跳闸输出
模块
PCS平台介绍_高可靠性保障
线路保护的配置和基本原理
线路保护的配置和基本原理
线路保护是电力系统中的一项重要技术，其配置和基本原理包括以下几个方面：
1. 保护配置：
a. 选择保护器：根据线路的特点和要求选择合适的保护器，常见的有过流保护器、距离保护器、差动保护器等。
b. 选择保护区域：确定需要保护的线路区域范围，一般是线路的起点和终点之间的区域。
c. 设定保护参数：配置保护器的动作参数，如过流保护器的额定电流、距离保护器的整定值等。
2. 基本原理：
a. 过电流保护：通过检测电流的大小来判断线路是否存在过电流故障，当电流超过设定值时，保护器会发出动作信号，切断故障部分。
b. 距离保护：通过测量线路的电气距离来判断故障的位置，当故障发生时，保护器会根据故障距离和设定值的比较结果决定是否动作。
c. 差动保护：通过比较线路两端的电流差异来判断是否存在故障，当差流超过设定值时，保护器会动作切断故障。
线路保护的基本原理是通过检测和判断线路的电流、电压等参数的异常情况来实现保护动作，及时切断故障，保护电力系统的安全运行。
不同类型的线路保护器
适用于不同类型的线路故障，通过合理配置和设置保护参数，可以提高电力系统的可靠性和安全性。
20kV架空绝缘线路过电压保护器说明书
武汉雷泰电力科技发展有限公司WUHAN LEITAI ELECTRICAL TECHNOLOGY CO., LTD.20kV架空绝缘线路过电压保护器说明书因雷击架空绝缘线路引起的直击雷电过电压或感应过电压极易导致绝缘子闪络或击穿，工频电弧集中在绝缘层的击穿点造成导线熔化断线。
为了防止这一事故，我公司研究开发了架空绝缘线路过电压保护器，其作用是在雷击架空绝缘线路时，将雷电流引向保护器，并截断工频续流，避免绝缘子闪络或击穿，保护架空绝缘线路避免发生断线事故。
1产品特点·产品通过了电力部电气设备质量检测中心型式试验和技术论证，各项技术指标均符合国家标准和行业标准；·优异的保护特性：通过保护器引流环与导线之间形成的串联间隙和限流元件的协同作用，能在瞬间有效地截断工频续流，避免导线发生雷击断线事故；·工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦，可有效减少因雷击造成的线路开关跳闸；·独有界面偶联技术和硅橡胶外套整体一次成型工艺，确保产品可靠密封、安全防爆；·硅橡胶外套耐气候老化，耐电蚀损、耐污秽；·运行安全可靠、免维护。
即使因异常情况保护器损坏，因有串联间隙的隔离作用，亦不会影响线路绝缘配合水平，确保电力系统的运行安全。
2型号说明XHQ5-25.4/72X－表示架空绝缘线路； HQ－表示保护器； 5－表示标称放电电流为5kA；25.4/72－分子表示额定电压；分母表示保护器在标称放电电流下的残压。
3产品及安装示意图4主要技术指标表1 20kV架空线路过电压保护器主要技术性能5验收、预试验收：型号、数量与订货合同一致，外观无破损，合格证、生产日期、产品编号、U1mA数据齐全；预试：建议试验限流元件的U1mA和0.75U1mA下的泄漏电流值（U1mA≥36kV、0.75U1mA下的泄漏电流值I≤30μA），限流元件本体禁止交流工频放电电压试验。
舒特尔电路保护器线路T12-211说明书
1Circuit Breaker for Equipment thermal, Threaded neck type, Reset type, Quick connect terminalsSee below:Approvals and CompliancesDescription- Threaded neck type - Thermal circuit breaker - 1-pole - Reset type- Quick connect terminals 6.3 x 0.8 mmUnique Selling Proposition- Compact design- Positively trip-free release - Available with cover- Different mounting possibilitiesApplications- Power supplies- Uninterruptible power supply - Power tools- Household appliancesWeblinkspdf datasheet , html-datasheet , General Product Information , Distributor-Stock-Check , Detailed request for product , Product NewsT echnical DataRated Voltage AC AC 240 V: 50/60 Hz Rated Voltage DC28 VRated current range AC 0.05 - 15/16 A , see approbations Conditional short circuit ca-pacityIEC: Inc, PC1, AC 240 V: 1 kA Short circuit capacity Icn at In < 7 A/240 VAC : 8 x In ␣at In ≥ 7 A/240 VAC : 200 A ␣AC/DC 28 V : 400 ADegree of Protection from front side IP 40 acc. to IEC 60529Dielectric Strength 50 Hz: > 1.5 kVImpulse 1.2/50 μs: > 2.5 kV Insulation Resistance 500 VDC > 100 M ΩEndurance typical 2 x Ir: 5000 switching cycles Endurance minimumReset typeAC : 2 x Ir , cos φ 0.6 :DC : 2 x Ir , L/R = 2 - 3 ms : 50 switching cyclesOverload IEC: min. 40 trips @ 6 x Ir, cos φ 0.6␣UL / CSA: min. 50 trips @ 1.5 x Ir, cos φ 0.75Allowable Operation Temp.-5 °C to 60 °CVibration Resistance± 1.5 mm @ 10 - 60 Hzacc. to IEC 60068-2-6, test Fc 10 G @ 60 - 500 Hzacc. to IEC 60068-2-6, test Fc Shock Resistance 100 G / 6 msacc. to IEC 60068-2-27, test Ea Tripping Type Thermal Actuation Type Reset type Weightca. 10 gApprovals and CompliancesDetailed information on product approvals, code requirements, usage instructions and detailed test conditions can be looked up in Details about ApprovalsSCHURTER products are designed for use in industrial environments. They have approvals from independent testing bodies according to national and international standards. Products with specific characteristics and requirements such as required in the automotive sector according to IATF 16949, medical technology according to ISO 134485 or in the aerospace industry can be offered exclusively with customer-specific, individual agree-ments by SCHURTER.ApprovalsThe approval mark is used by the testing authorities to certify compliance with the safety requirements placed on electronic products. Approval Reference T ype: T12Approval Logo Certificates Certification Body DescriptionVDE Approvals VDE VDE Certificate Number: 99673UL Approvals ULUL File Number: E71572CQC Approvals CQC CCC Certificate Number: 2012010307564275 Product standardsProduct standards that are referencedOrganization Design StandardDescriptionDesigned according to IEC 60934Circuit-breakers for equipment (CBE)Designed according to UL 1077Standard for Supplementary Protectors for Use in Electrical EquipmentDesigned according to CSA C22.2 No. 235Supplementary ProtectorsDesigned according to GB 17701Circuit-breaker for equipment Application standardsApplication standards where the product can be usedOrganization Design StandardDescriptionDesigned for applications acc.IEC/UL 60950IEC 60950-1 includes the basic requirements for the safety of informationtechnology equipment.CompliancesThe product complies with following Guide LinesIdentification Details Initiator DescriptionCE declaration of conformity SCHURTER AG The CE marking declares that the product complies with the applicablerequirements laid down in the harmonisation of Community legislation onits affixing in accordance with EU Regulation 765/2008.RoHS SCHURTER AG EU Directive RoHS 2011/65/EUChina RoHS SCHURTER AG The law SJ / T 11363-2006 (China RoHS) has been in force since 1 March2007. It is similar to the EU directive RoHS.REACH SCHURTER AG On 1 June 2007, Regulation (EC) No 1907/2006 on the Registration,Evaluation, Authorization and Restriction of Chemicals 1 (abbreviated as"REACH") entered into force.23Dimension [mm]T12-211+0.5T12-211SN4DiagramsT12-...T12-...NT12-...ST12-...SNEffect of ambient temperatureThe units are calibrated for an ambient temperature of +23°C. To determine the rated cur-rent for a lower or higher ambient temperature, use a correction factor (typical value) from1.2, Resulting current = 6.0 A56Time-Current-CurvesT i m e i n S e c o n d s10'000600,0,0,0,[ sec ][ min ]10513020Multiple of Rated Current InReference Temperature +23°Config. CodeT12-123AB C |-|1.23|The characters are placeholders for the correspondingly keys of selections from the key tables.T12- 1 23A B C |-|1.23| = MountingT12|-|1| 2 |3|A |B |C |-|1.23| = Actuation TypeT12|-|1|2| 3 |A |B |C |-|1.23| = TerminalT12|-|1|2|3| A |B |C |-|1.23| = Auxiliary contactT12|-|1|2|3|A | B |C |-|1.23|= Shunt terminalT12|-|1|2|3|A |B | C |-|1.23| = Setting indicationT12|-|1|2|3|A |B |C |-| 1.23 | = Rated currentVariantsPackaging Unit 20 Pcs AccessoriesDescriptionT-Line AccessoriesAccessories to T-LineThe specifications, descriptions and illustrations indicated in this document are based on currentinformation. All content is subject to modifications and amendments. Information furnished is believed19.12.2187。
线路保护断路器的选择及定值设置

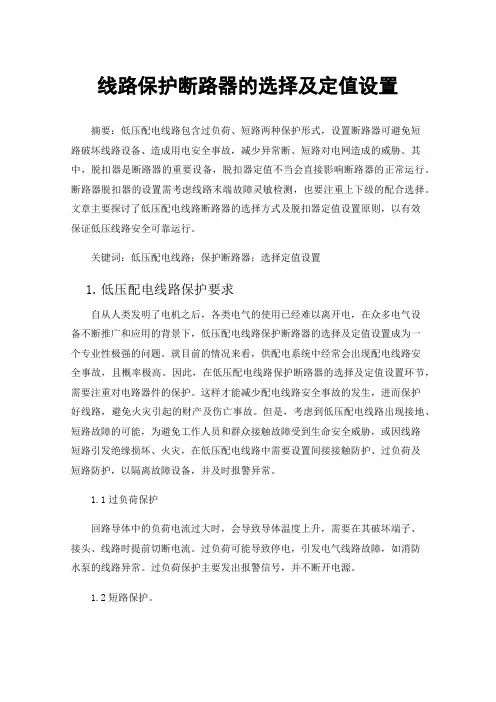

线路保护断路器的选择及定值设置摘要：低压配电线路包含过负荷、短路两种保护形式，设置断路器可避免短路破坏线路设备、造成用电安全事故，减少异常断、短路对电网造成的威胁。
其中，脱扣器是断路器的重要设备，脱扣器定值不当会直接影响断路器的正常运行。
断路器脱扣器的设置需考虑线路末端故障灵敏检测，也要注重上下级的配合选择。
文章主要探讨了低压配电线路断路器的选择方式及脱扣器定值设置原则，以有效保证低压线路安全可靠运行。
关键词：低压配电线路；保护断路器；选择定值设置1.低压配电线路保护要求自从人类发明了电机之后，各类电气的使用已经难以离开电，在众多电气设备不断推广和应用的背景下，低压配电线路保护断路器的选择及定值设置成为一个专业性极强的问题。
就目前的情况来看，供配电系统中经常会出现配电线路安全事故，且概率极高。
因此，在低压配电线路保护断路器的选择及定值设置环节，需要注重对电路器件的保护。
这样才能减少配电线路安全事故的发生，进而保护好线路，避免火灾引起的财产及伤亡事故。
但是，考虑到低压配电线路出现接地、短路故障的可能，为避免工作人员和群众接触故障受到生命安全威胁，或因线路短路引发绝缘损坏、火灾，在低压配电线路中需要设置间接接触防护、过负荷及短路防护，以隔离故障设备，并及时报警异常。
1.1过负荷保护回路导体中的负荷电流过大时，会导致导体温度上升，需要在其破坏端子、接头、线路时提前切断电流。
过负荷可能导致停电，引发电气线路故障，如消防水泵的线路异常。
过负荷保护主要发出报警信号，并不断开电源。
1.2短路保护。
接地、相间短路发生后，在电流对线路及线路连接位置造成热效应、破坏机械应力之前，短路保护可以通过跳闸切断电流。
分段功能设备能够承受的电流需要大于安装位置的预期短路电流。
若上级电源设置了具备分段功能的设备，则本侧设备能够承受的电流可适当小于预期短路电流，但必须和电源侧电气充分配合，并符合热稳校验规范。
1.3上下级保护。
低压配电线路保护配置需满足上下级保护动作，发生各级故障时，靠近故障点的设备先动作，切断故障，充分控制停电区域；非重要负荷需设置无选择性切断。
分析室内供配电线路用电设备及配电线路的保护
分析室内供配电线路用电设备及配电线路的保护一、供配电线路用电设备的保护1. 供电线路的保护室内供电线路是建筑物内部输送和分配电能的重要部分，为了确保供电线路的安全运行，需要配备相应的保护装置。
常见的供电线路保护装置有过载保护器、短路保护器和漏电保护器。
过载保护器主要用于保护线路和设备免受长时间超负载运行的危害。
当线路或设备负载超过额定值时，过载保护器会自动跳闸，切断电路，以保护线路和设备不受损坏。
短路保护器则是用于保护线路和设备在短路时的安全运行。
一旦线路出现短路故障，短路保护器会迅速跳闸，切断电路，以防止短路故障引发火灾或其他安全事故。
漏电保护器则是用于保护人身安全的重要装置。
当线路或设备发生漏电时，漏电保护器会迅速跳闸，切断电路，以保护人员免受触电危害。
供电线路必须配备过载保护器、短路保护器和漏电保护器，以确保线路和设备的安全运行。
2. 电气设备的保护室内用电设备是供配电线路的终端装置，其安全运行直接影响到室内供配电系统的整体安全性能。
为了保护室内用电设备的安全运行，需要采取相应的保护措施。
应该对用电设备进行额定参数的核对，明确其额定电压、额定电流等参数，确保设备在正常运行范围内。
应该为用电设备配备相应的过载保护器、短路保护器和漏电保护器，以保护设备免受过载、短路和漏电危害。
还需要定期对用电设备进行检测和维护，及时发现和排除潜在的安全隐患，确保设备的安全运行。
应该根据建筑物的实际用电需求，合理设计配电线路的布线方案。
布线方案应该考虑到线路的走向、线路的长度、线路的负荷等因素，确保线路的合理布局和分布，以降低线路的线损和安全风险。
应该选择合适的线缆和电气设备，并根据设计需求进行线路的敷设。
线缆敷设时，应该遵循相关的安全规范，确保敷设的线路符合安全距离要求，避免线路受到外部因素的影响。
应该采取必要的绝缘保护措施，确保线路的绝缘性能符合要求。
必要时，还应该为线路配备相应的过载保护器、短路保护器和漏电保护器，以保护线路和设备的安全运行。
如何解决电气线路接触不良的问题
如何解决电气线路接触不良的问题电气线路接触不良是电气设备常见的故障之一，它会导致电气设备的性能下降，甚至引发火灾等严重后果。
因此，解决电气线路接触不良的问题至关重要。
本文将介绍几种常见的解决电气线路接触不良的方法。
一、检查电气线路连接器电气线路连接器是电气线路中最常见的接头，也是最容易出现接触不良的地方。
因此，检查电气线路连接器是否紧固是解决电气线路接触不良问题的第一步。
如果发现连接器松动或者脱落，应该及时紧固或更换连接器。
二、清洁电气线路接头电气线路接头在长期使用过程中，会因为灰尘、油污等原因导致接触不良。
因此，定期清洁电气线路接头是解决电气线路接触不良问题的有效方法。
清洁电气线路接头时，应该使用专门的清洁剂，并且要注意安全，避免清洁剂进入电气设备内部。
三、更换电气线路接头如果电气线路接头已经损坏或者老化，就需要及时更换。
更换电气线路接头时，应该选择质量可靠的接头，并且要按照正确的方法进行更换，避免出现接触不良的情况。
四、加装电气线路接头在一些电气设备中，由于线路过长或者需要连接多个设备，可能需要加装电气线路接头。
加装电气线路接头时，应该选择合适的接头类型，并且要按照正确的方法进行加装，避免出现接触不良的情况。
五、使用电气线路保护器电气线路保护器是一种可以保护电气线路的设备，它可以在电气线路出现故障时及时切断电源，避免出现火灾等严重后果。
因此，使用电气线路保护器是解决电气线路接触不良问题的有效方法。
综上所述，解决电气线路接触不良的问题需要采取多种措施，包括检查电气线路连接器、清洁电气线路接头、更换电气线路接头、加装电气线路接头和使用电气线路保护器等。
只有采取正确的方法，才能有效地解决电气线路接触不良的问题，保障电气设备的正常运行。
10kV线路过电压保护器的故障成因与运行维护
10kV线路过电压保护器的故障成因与运行维护摘要：过电压保护器在输电网中不仅发挥着极为重要的作用，同时还具备了保护输电线路以及限制线路电压的功能。
尤其是在预防雷电对输电线路造成的损坏这方面效果非常明显，在发生雷电时过电压保护器就会将雷电的放电量及时的吸收以达到保护输电线路的目的。
为确保电网的安全稳定运行必须重视电压保护器故障的维修。
本文就10Kv线路过电压保护器常见的故障维修进行了简要的分析和探讨。
关键词:10kV线路;电压;保护器引言在输电线路中过电压保护器对线路的保护具有极为重要意义，正常运行的过电压保护器可以将自然灾害对电路破坏程度降至最低，是保护输电线路安全稳定运行的基础。
虽然过电压保护器应用的目的是为了保护输电线路，但是因为使用过程中的不可预知因素较多，导致其在使用过程中经常发生故障，对输电线路造成严重的损坏。
一、10kV线路过电压保护器故障出现原因分析1、避雷线的选择欠缺合理性虽然将架空地线作为过电压保护器的雷线，限制感应过电压这一方法机构改革实践也取得了比较好的效果，但是这一方法在实际应用过程中存在的潜在风险相对较多。
一般情况下架空地线所具备的绝缘等级都相对较低，如果受到雷电影响的话就很容易出现闪络现象，就会发生绝缘线路被烧断的现象。
所以，必须科学合理的选择避雷线，否则就会影响到过电压保护器的正常稳定工作。
2、输电线路老化较为严重在输电网中经常会发生因为输电线路设备的老化而引起的安全事故，针对这一问题必须予以充分的重视。
在使用过电压保护器的过程中实际上也存在着线路以及相关设备老化的问题，这些设备出现的故障不仅影响了输电线路的正常运行，同时也降低了过电压保护器保护输电线路的效率，埋下了引发重大安全事故的隐患。
3、设备安装不合理输电线路在安装的过程中，一般情况下安装人员所采用的都是并沟线夹的方式进行安装，虽然使用这种线夹安装降低了线路发生故障的几率，但是这种材料在实际安装的过程中依然存在着较大的安全风险，这种并沟线夹长时间使用之后就会出现接触不良的现象，这不但降低了过电压保护器的抗雷效果，严重的时候还会造成输电线路出现断电的问题。
电路保护器经常出现的问题有哪些,如何解决？
电路保护器经常出现的问题有哪些，如何解决？一、过载问题电路保护器在面临电路过载时，常常会出现问题。
过载会导致电路中的电流异常增加，从而给电路保护器带来巨大的压力。
这时候，保护器可能会烧毁或进入保护状态，造成电路无法正常工作。
解决方法：1. 安装合适的电路保护器：根据电路的负载情况选择合适的保护器，确保其额定电流适配电路负载。
2. 增加电路保护器容量：如果电路负载增大，可以考虑更换容量更大的电路保护器，以满足电路所需的额定电流。
3. 分段联动保护：将电路分成几段，各段使用独立保护器，有效避免电路过载导致整个电路瘫痪。
二、短路问题短路是指电路中出现异常导通，电流迅速增大，这会对电路保护器造成严重威胁。
短路可能由电路元件损坏、线路接触不良等原因引起，一旦发生短路，保护器需要迅速响应并切断电路。
解决方法：1. 定期检查线路：检查电路布线是否合理，线路接触是否良好，避免线路接触不良导致短路。
2. 安装短路保护器：在电路中加入短路保护器，一旦发生短路，保护器能迅速切断电路，保护电器设备的安全。
三、漏电问题漏电是指电路出现意外地接地导致电流流失，这种问题可能会导致电器设备无法正常工作，还可能引发感电事故，因此需要及时解决漏电问题。
解决方法：1. 安装漏电保护器：漏电保护器能够及时监测电路中的漏电情况，一旦出现漏电，保护器会迅速切断电路，保护人身安全。
2. 定期检查设备：定期检查电器设备是否存在漏电隐患，及时维修或更换损坏的设备，确保电器设备正常工作。
四、温度过高问题在电路运行过程中，由于电流流过电线或元器件，会产生热量，如果电路保护器无法正常散热，可能会导致温度过高，进而引发保护器失效。
解决方法：1. 优化散热系统：合理设计电路的散热系统，增加散热设备（如散热片、散热风扇等），确保电路的热量能够及时散发，维持正常工作温度。
2. 确保通风良好：电路安装位置应远离封闭空间，保证充足的通风，并避免灰尘的积聚，影响散热效果。
基于单片机的直流电路智能短路保护器
基于单片机的直流电路智能短路保护器摘要：短路现象的危害是极大的，降低回路负载意味着会在短时间内产生大量的热，轻则烧毁线路及设备，重则引发火灾导致事故。
传统的短路保护器是由熔断器改造而来，其作为保护器使用时存在的问题较多，如不够安全、不具有智能性、反应时间过长等。
单片机技术当前发展已经非常成熟，被广泛应用于各个行业中，本文以直流电路为研究对象，介绍以一款自研的基于单片机的短路保护器。
据试验与仿真模拟结果，该短路保护器的响应时长仅15毫秒左右，且节能环保、安全可靠，具有推广价值。
关键词：直流电路；单片机；智能设备；短路保护前言直流电路中的故障一般分为短路和断路两种，相对于断路而言，短路故障的威胁性明显更大。
由于线路短路而造成的事故不胜枚举，人们为此付出了惨重的代价。
因此，需要对线路进行短路保护，当线路中出现短路现象时，在第一时间内将电路切断，确保线路安全。
传统的保护装置大多数为熔断器或者断路器，这些设备在一定程度上能够起到对线路的保护作用，但是经过长期的实践也发现了很多劣势，主要问题有如下几个：（1）熔断器在熔断时，伴随有局部爆炸现象。
爆炸产生的电火花存在一定的危险性。
（2）熔断时产生的废锡丝必须要在第一时间内清理，如果清理不及时，那么不仅仅会造成环境污染，更有可能引发二次短路。
（3）熔断器发生熔断后，其维修与更换过程专业性比较高，需要操作人员具有比较专业的电路知识。
还需要对熔断器的规格进行判断，消耗大量时间。
（4）熔断器本身在技术上存在缺陷，其响应时间以秒为单位计算。
如果电路中电流较大，在秒级时间中已经足够引发安全事故，这对于维护设备与人身安全是极其不利的。
（5）熔断器属于消耗品，每次更换只能发挥出一次作用，在实际的使用场景中往往需要经常更换，成本难以控制。
上述问题的存在，表明传统的短路保护器在实际应用方面存在不足之处，亟需一种智能、环保、快速响应的保护装置。
1单片机的功能及优势单片机技术自问世以来，就凭借其诸多优势被广泛的应用在嵌入式开发领域，基本在所有的具有智能控制功能的设备中都能够看到单片机的身影。
信号线路浪涌保护器参数
信号线路浪涌保护器参数信号线路浪涌保护器是一种用于保护信号线路免受过电压和过电流损害的设备。
它在信号线路上安装，可以有效地阻止浪涌电流通过，并将过电压引到地线上，保护设备的正常运行。
浪涌保护器的参数包括额定电压、最大工作电流、动作电压、剩余电压等。
这些参数对于保护信号线路的完整性和稳定性非常重要。
首先，额定电压是指浪涌保护器可以承受的最大电压。
通常，额定电压要大于信号线路的工作电压，以确保浪涌保护器能够在过电压情况下正常运行。
一般来说，额定电压应设置为信号线路的两倍。
其次，最大工作电流是指浪涌保护器能够承受的最大电流。
在信号线路上，由于电流的波动和干扰，电流可能会超过正常范围，这时浪涌保护器可以起到限制电流的作用，保护设备的正常工作。
动作电压是指浪涌保护器开始工作的电压阈值。
当信号线路上的电压超过动作电压时，浪涌保护器会迅速响应，并引导过电压通过。
动作电压的选择应根据信号线路的实际工作情况来确定，以保证信号线路能够正常运行。
剩余电压是指浪涌保护器引导过电压后，在保护器两端的电压差。
通常，剩余电压要尽可能低，以减少对信号线路和设备的影响。
剩余电压的大小与浪涌保护器的设计、材料和工艺有关，合理的设计可以将剩余电压控制在较低的范围内。
此外，浪涌保护器还有一些其他的参数，如响应时间、插入损耗、温度特性等。
响应时间是指浪涌保护器从检测到过电压到开始工作的时间，一般要求响应时间尽可能短，以保护设备免受短时过电压的影响；插入损耗是指浪涌保护器引导过电压时的能量损耗，一般要求插入损耗尽可能小，以保证信号的传输质量；温度特性是指浪涌保护器在不同温度下的工作性能，一般要求温度特性良好，以保证浪涌保护器的稳定性和可靠性。
总之，浪涌保护器的参数对于保护信号线路的安全和稳定运行至关重要。
通过合理选择和配置浪涌保护器，可以有效地防止过电压和过电流对信号线路的损害，提高设备的可靠性和稳定性，延长设备的使用寿命。
同时，浪涌保护器还有助于提高整个系统的抗干扰能力，减少设备故障和维修成本。
电气设备间接接触防护技术措施
电气设备间接接触防护技术措施
1.电气设备绝缘：绝缘材料能够有效隔绝电气设备的带电部分与人体
之间的直接接触，减少电流的流动，从而降低电击风险。
绝缘材料常用的
有橡胶、塑料等。
在安装电气设备时，需要确保绝缘材料完好，无破损或
老化现象。
2.使用保护性接地：通过将电气设备的金属外壳与大地连接，形成一
个低阻抗的回路，使设备的带电部分与大地之间的电位差降低，从而减少
了电流经过人体的可能性。
在使用保护性接地时，需要确保接地系统的可
靠性和电阻小于规定值。
3.使用标有警示标识的电气设备：在一些特殊场合，为了防止误触带
电部分，可以使用标有警示标识的电气设备。
这些警示标识通常是红色的，上面有电量符号或者警告文字，提醒人员注意电气设备带电部分的存在。
4.安装线路保护器：线路保护器能够在电气设备发生故障时迅速切断
电路，从而减少了电流经过人体的可能性。
常用的线路保护器有熔断器和
漏电保护器。
熔断器能够在电流超过额定值时自动切断电路，漏电保护器
能够在电流通过人体或地面时检测到漏电，并迅速切断电路。
5.使用可靠的人身保护装置：在一些特殊工作场所，需要人员近距离
接触电气设备的带电部分，为了保护人员的安全，可以使用可靠的人身保
护装置，如绝缘手套、绝缘鞋等。
这些装置能够有效地防止电流通过人体。
总之，电气设备间接接触防护技术措施能够有效降低电击风险，保护
人员的生命安全。
在使用这些技术措施时，需要根据实际情况选择合适的
措施，并确保其可靠性。
此外，还需要对员工进行必要的培训，提高其对
电击风险的认识和防范意识。
10kv线路过电压保护器
1 1 0kV 架空配电线路的优缺点 与用裸导线架设的线路相比, 配电网架空绝缘导线线路主要有以 下优点: 1) 提高供电的安全可靠性。有利于改善和提高配电系统的安全可 靠性, 大大减少人身触电伤亡危险, 绝缘导可以防止外物引起的相间短 路, 减少合杆线路作业时的停电次数, 减少维护工作量, 提高了线路的 供电利用率; 2) 利于城镇绿化。由于导线采用了外绝缘, 它可以减少 线路沿线树木的修剪量和工作量, 有利于城镇建设和绿化; 3) 简ቤተ መጻሕፍቲ ባይዱ杆 塔结构。可以简化线路杆塔结构, 甚至可沿墙敷设, 既节约了线路材 料, 又美化了城市街道; 4) 便于高压深入城市负荷中心。由于采用绝 缘导线, 使 1 0 kV导线可以方便进入城市负荷中心, 这样, 既可以提高 电压质量, 还可以减少电能损耗; 5) 节约线路走廊。采用裸导线架设 方式, 必须要考虑足够的安全距离, 这样, 占用的线路走廊就比较大。 采用架空绝缘导线, 可以减小线路所占用的空间, 便于架空线路在狭小 通道内穿越, 缩小了线路走廊, 与架空裸线相比较, 线路走廊可缩小为 原来的一半; 6) 降低电压损失, 提高电能质量。由于架空绝缘导线的 线路电抗仅为普通裸导线线路电抗的三分之一, 它可以明显减少线路的 供电压降, 提高供电质量; 7) 便于线路检修, 减少检修工作量。由于 线路绝缘状况的提高, 从而减少了因检修而停电的时间。绝缘导线不需 要每年做高压实验, 便于运行和维护。 与用裸导线架设的线路相比, 配电网架空绝缘导线的缺点是载流 量小、造价高于裸导线等。 2 架空绝缘导线的雷击断线问题 2.1 雷击断线情况 为了减少架空配电线路故障, 提高供电可靠性, 国外发达国家从 20 世纪 60 年代后期已逐渐采用架空绝缘导线, 在日本, 架空配电线路 已基本实现绝缘化。我国从 8 0 年代也开始对城市架空配电网实施绝缘 化改造试点, 从 90 年 代起加快了步伐, 如北 京 5 个城近郊区 供电局 10 kV 架空线路总长约 3 45 8 km, 到 1 9 98 年底已实施绝缘的线路长约 24 3 6k m, 绝缘化率达 7 0.4% 。绝缘导线确实解决了裸导线所解决不了 的走廊和安全问题。实际上, 近年来绝缘线路发生雷击断线和绝缘子击 穿事故的统计数量呈不断上升趋势, 并随着绝缘导线线路长度增加而急 剧上升, 已成为严重威胁配电网线路安全运行的主要根源。随着近年来 我国大规模城乡电网改造, 全国越来越多的城市配电网络大量采用架空 绝缘导线线路。因此, 如何妥善解决雷击断线问题, 以确保架空绝缘配 电网的安全运行已成为全国配电网系统中一个迫切需要解决的问题。 2.2 架空绝缘导线断线机理 在直击雷或感应雷过电压作用于裸导线引起绝缘子闪络时, 接续 的工频短路电流电弧在电动力的作用下沿着导线滑动, 不会严重烧伤导 线。而绝缘导线则不同, 雷电过电压引起绝缘子闪络并击穿导线绝缘层 时, 被击穿的绝缘层呈一针孔状, 接续的工频短路电流电弧受周围绝缘 的阻隔, 弧根只能在针孔处燃烧, 这样在极短的时间内导线就会被整齐 地烧断。而对于裸导线, 电弧在电磁力的作用下, 高温弧根沿导线表面 不断滑移, 不会集中在某一点烧灼, 因此不会严重烧伤导线。这样, 通 常在工频续流烧断导线或损坏绝缘子之前就会引起断路器动作, 切断电 弧。因此, 裸导线的断线故障率明显低于架空绝缘电缆。 2.3 绝缘导线雷击断线的防范和技术措施 根据绝缘导线雷击断线的机理, 总体上来讲, 相应的防范措施主
线路保护配置及调试
线路保护配置及调试简介线路保护是电力系统中非常重要的一部分，它的作用在于在供电不正常的情况下，保护电网的设备和人员的安全。
线路保护包括很多方面，其中配置和调试是最关键的两个环节。
本文将介绍线路保护的配置和调试过程。
线路保护的种类线路保护分为很多种类，包括过流保护、距离保护、差动保护、接地保护等等。
不同的保护类型有着不同的特点和适用范围。
在进行线路保护配置和调试之前，需要根据具体情况确定采用何种保护类型。
线路保护的配置接线方案线路保护的接线方案是配置的关键，接线方案直接影响了线路保护的工作效果。
接线方案的制定需要考虑到线路的特点和运行方式，一般情况下可采用以下原则：1.将同类型保护器放在同一个位置；2.各种功能保护器(如过流保护器、接地保护器、差动保护器等)要分开接线；3.上下游线路保护器要接在同一个相位上，以减少盲区；4.相邻保护器的校对距离要考虑到传输时延。
参数设置线路保护的参数设置包括多方面内容，需要按照具体情况进行调整。
其中最基本的参数有：1.触发电流、触发时间和延时时间；2.故障类型和相别；3.分相电流系数等。
在进行线路保护的参数设置时，需要注意以下几个方面：1.不同保护器的参数设置需要协调一致，保证相关保护装置互相配合、不影响正常运行；2.避免设置过于严格的阈值，否则将影响正常运行；3.参数设置应根据具体情况进行实际验证和调整。
线路保护的调试线路保护的调试是确认线路保护正常工作的重要环节，包括定值检验、动作检验、系统回路检查等。
定值检验定值检验是确认线路保护计算参数的正确性的关键环节，需要通过以下步骤进行：1.手动下发励磁信号，检查线路保护器的继电器动作情况；2.检查计算参数和设定值的匹配情况，确保配置的正确性；3.检查线路保护的工作方式、投入方式和延时时间的设定值是否正确。
动作检验动作检验是检查线路保护的动作与计算、设定值是否一致的重要环节。
动作检验一般包括以下两个方面：1.模拟故障信号进行试验，检查线路保护器的动作情况；2.根据计算参数和设计参数检查，检查动作与设定值之间的差异情况，若存在误差，则进行进一步调整。
三相电漏电保护器原理
三相电漏电保护器原理
1.电流互感器：电流互感器是用来检测电路中的电流大小的设备。
它
通过线圈的磁场感应到电流的变化，并将感应到的信号转化为电压信号。
在三相系统中，通常使用互感器来监测三相线路中的电流。
互感器的数量
应与相数相同，以便正确检测到每个相之间的不平衡。
2.差动电路：差动电路是用来比较电流互感器感应到的电流信号的设备。
它将每个电流互感器感应到的电流信号相加，并计算它们的差值。
在
正常情况下，各个相之间的电流应该是平衡的，因此差动电路中的电流差
值应该接近于零。
一旦一些相的电流发生不平衡，差动电路中的差值会迅
速增大。
3.断路器：断路器是用来切断电路供电的设备。
当差动电路中的差值
达到漏电保护器设定的阈值时，漏电保护器会迅速切断电路的供电，以防
止漏电引发触电事故或电路设备的损坏。
总结起来，三相电漏电保护器的原理是通过电流互感器感应电路中的
电流变化，并将其转化为电压信号。
差动电路比较各个相之间的电流差值，一旦发现不平衡，就会触发断路器切断电路供电，以实现漏电保护的功能。
通过这种原理，三相电漏电保护器能够快速准确地检测电路中的漏电情况，并及时切断供电，保护人身安全和电路设备的正常运行。
架空线路过电压保护器技术说明.概要
绝缘线防雷装置的应用研究技术报告南昌供电局武汉雷泰电力技术有限公司摘要本文总结国内外防止配电线路架空绝缘导线雷击断线的技术措施和装置，比较其可靠性和经济性，经试验研究、性能价格比优选和实际运行验证，提出一种适合中国国情、防止配电线路架空绝缘导线雷击断线和减少雷击跳闸概率的新技术和装置，可有效地防止架空绝缘导线雷击断线、绝缘子损坏等事故。
该装置结构简单、安装方便，技术先进、国内首创。
关键词：过电压保护架空绝缘线路key words: Over-voltage Protection Insulated overhead line1提出问题配电网由于其绝缘水平相对较低，往往容易发生雷害事故，造成绝缘子击穿和导线烧断。
运行经验表明：配电网雷害事故约占整个电力系统雷害事故的 70—80% 。
特别是近年来，城市配电网线路多采用架空绝缘电缆，雷害造成的断线事故数量相对增加，必须引起人们的高度重视。
试验研究和实际事故原因分析证实：配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。
对于架空绝缘线路，雷电过电压闪络时，瞬间电弧电流很大但时间很短，仅在架空绝缘导线绝缘层上形成击穿孔，不会烧断导线。
但是，当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。
此时，由于架空绝缘导线绝缘层阻碍电弧在其表面滑移，高温弧根被固定在绝缘层的击穿点而在断路器动作之前烧断导线。
对于裸导线，电弧在电磁力的作用下，高温弧根沿导线表面滑移，并在工频续流烧断导线或损坏绝缘子之前引起断路器动作，切断电弧。
因此，裸导线的断线故障率明显低于架空绝缘导线。
在不切断电源的情况下有两种较为简单的灭弧方法，一是使电弧拉长，二是使电弧冷却，通常是将两种方法结合起来使用。
本研究项目根据试验研究结果，利用交流电弧电流周期性过零的特点截断电弧，提出一种用于配电网中架空绝缘线路过电压保护的实用装置。
三相漏电保护器原理
三相漏电保护器原理
三相漏电保护器原理又称为三相漏电断路器，它是一种用于监测电气线路中的漏电故障并及时切断电源的装置。
其原理是基于电路的三相平衡与电流回路的闭合原理。
当电路中发生漏电故障时，即电流通过了绕线的绝缘电阻，使得电流的回路不再闭合。
正常情况下，三相系统中三相电流的矢量和应该为零，即相互平衡。
而一旦发生漏电故障，其中一相的电流会发生不平衡，导致矢量和不为零。
三相漏电保护器通过检测三相电流的不平衡来判断是否发生了漏电故障。
它通过将三个电流线圈串联在电路中，测量并比较三相电流的大小，一旦其中一相电流超过了设定的阈值，就会触发漏电保护器，切断电源。
此外，三相漏电保护器还可以监测到零序电流（即三相电流矢量和的大小），用来判断是否存在漏电故障。
一般情况下，零序电流应该为零，一旦出现非零值，就说明存在漏电故障。
总之，三相漏电保护器的原理是通过检测三相电流的平衡情况和零序电流的大小来判断是否发生了漏电故障，并及时切断电源，从而保证电气线路和人身安全。
