不同类型UPS的输出电性能指标

UPS的性能分类与标准化UPS系统结构

UPS的性能分类与标准化UPS系统结构0、引言不间断电源设备(UPS)是一种电子电源系统，其基本功能是当市电电源发生故障时，不间断地为用户设备提供符合规定的交流电源。

当市电电源停电时，UPS将转换为由蓄电池供电的工作方式，在规定时间内向用户设备供电。

当市电电源较长时间停电时，UPS需要由备用发电机组供电，继续不间断地为负载供电。

此外，在市电正常的情况下，UPS将市电电源进行适当的变换和调节，从而抑制市电电源的各种干扰；为负载提供高质量的交流电源。

因此，UPS还具有改善市电质量的功能。

UPS的负载是被视为关键性的或重点保护的设备。

这些关键性负载包括数据处理、计算机和通信系统之类的设备等等。

为满足不同类型的负载对供电连续性和供电质量要求，现已开发出功率范围从不足百瓦至数兆瓦的各种型式的静态UPS。

静态UPS主要有三种典型的电路结构，长期以来被称为：在线UPS （on line UPS）、离线UPS（off line UPS）和在线互动UPS（line interactive UPS）。

但是，这些UPS名称对其工作原理的表述是不准确的，很容易引起混淆。

为了避免混淆，国际标准IEC62040-3 重新规定了UPS新的名称：双变换UPS （double conversion UPS）、冷备用UPS（passive standby UPS）、市电交互UPS（line interactive UPS）。

“离线UPS（off line UPS）”，其本来的含义是：逆变器在正常情况下，不向负载供电，而是由市电电源向负载供电。

只有当市电交流输入电压超出允差时，逆变器才向负载供电。

然而，术语“离线（off-line）”也有“不在市电电源上（not-on-the-mains）”之意，即正常情况下市电不向负载供电。

而实际上，在正常情况下，负载是由市电电源供电的。

为了防止这种定义的混淆，IEC62040-3明确提出，不使用“离线UPS（off line UPS）”这一术语，而使用“冷备用UPS（passive standby UPS）”术语。

ups执行国标标准

标题：UPS执行国标标准引言：不间断电源（Uninterruptible Power Supply，简称UPS）作为一种重要的电力设备，在现代社会中发挥着至关重要的作用。

为了确保UPS设备的质量和性能，我国制定了一系列国家标准，以规范UPS的生产、销售和使用。

本文将详细介绍UPS执行国标标准的相关内容，包括标准的背景、主要内容和应用。

一、背景：随着信息技术的快速发展，对电力供应的可靠性要求越来越高。

UPS作为一种备用电源设备，可以在电网供电中断时提供稳定的电力供应，保证关键设备的正常运行，避免数据丢失和生产中断。

为了确保UPS设备的安全、可靠和高效运行，我国制定了一系列国家标准，对UPS的性能、测试方法和使用要求进行了规范。

二、主要内容：（一）标准适用范围：国标标准适用于交流输入、交流输出的静态不间断电源设备，包括工业级、商业级和家庭级UPS设备。

（二）产品分类和性能指标：国标标准对UPS设备进行了分类，并规定了各类产品的性能指标。

其中包括输入电压范围、输出电压稳定性、输出频率稳定性、转换时间、效率等方面的要求。

（三）测试方法：国标标准规定了UPS设备性能测试的具体方法和要求，包括输入电压范围测试、输出电压稳定性测试、输出频率稳定性测试、转换时间测试、效率测试等。

通过这些测试，可以评估UPS设备是否符合标准的要求。

（四）使用要求：国标标准还对UPS设备的安装、调试和维护提出了具体要求。

其中包括UPS设备的安装位置、通风要求、接地要求、电池管理等方面的内容。

同时，标准还要求用户定期对UPS设备进行检测和维护，确保其性能和可靠性。

三、应用：UPS执行国标标准的主要目的是为了保证UPS设备的质量和性能，提高其在实际应用中的可靠性和稳定性。

国标标准适用于各个领域和行业，包括电信、金融、医疗、交通、航空等。

只有符合国标标准的UPS设备才能满足各行各业对电力供应的要求，确保关键设备的正常运行。

结论：国标标准的制定和执行对于UPS设备的发展和应用至关重要。

ups的技术参数

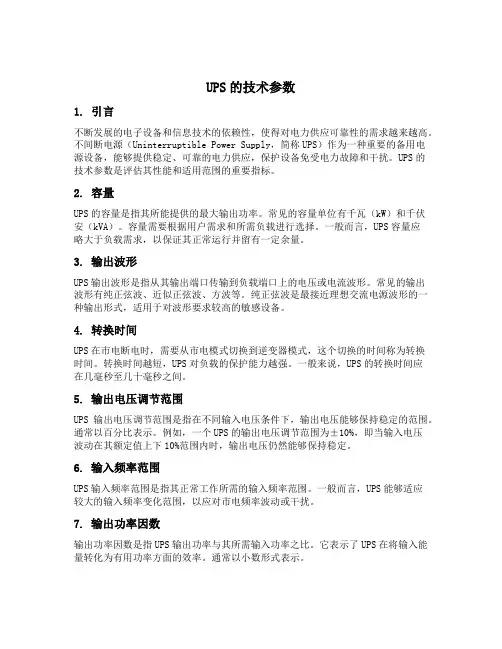

UPS的技术参数1. 引言不断发展的电子设备和信息技术的依赖性，使得对电力供应可靠性的需求越来越高。

不间断电源（Uninterruptible Power Supply，简称UPS）作为一种重要的备用电源设备，能够提供稳定、可靠的电力供应，保护设备免受电力故障和干扰。

UPS的技术参数是评估其性能和适用范围的重要指标。

2. 容量UPS的容量是指其所能提供的最大输出功率。

常见的容量单位有千瓦（kW）和千伏安（kVA）。

容量需要根据用户需求和所需负载进行选择。

一般而言，UPS容量应略大于负载需求，以保证其正常运行并留有一定余量。

3. 输出波形UPS输出波形是指从其输出端口传输到负载端口上的电压或电流波形。

常见的输出波形有纯正弦波、近似正弦波、方波等。

纯正弦波是最接近理想交流电源波形的一种输出形式，适用于对波形要求较高的敏感设备。

4. 转换时间UPS在市电断电时，需要从市电模式切换到逆变器模式，这个切换的时间称为转换时间。

转换时间越短，UPS对负载的保护能力越强。

一般来说，UPS的转换时间应在几毫秒至几十毫秒之间。

5. 输出电压调节范围UPS输出电压调节范围是指在不同输入电压条件下，输出电压能够保持稳定的范围。

通常以百分比表示。

例如，一个UPS的输出电压调节范围为±10%，即当输入电压波动在其额定值上下10%范围内时，输出电压仍然能够保持稳定。

6. 输入频率范围UPS输入频率范围是指其正常工作所需的输入频率范围。

一般而言，UPS能够适应较大的输入频率变化范围，以应对市电频率波动或干扰。

7. 输出功率因数输出功率因数是指UPS输出功率与其所需输入功率之比。

它表示了UPS在将输入能量转化为有用功率方面的效率。

通常以小数形式表示。

8. 充放电时间充放电时间是指当市电中断时，UPS能够提供持续供电的时间。

它取决于UPS的容量和所连接的负载。

充放电时间越长，UPS在断电情况下提供持续供电的能力越强。

9. 效率UPS的效率是指其输出功率与输入功率之比。

UPS技术参数(10kVA~80kVA)

输出电压不平衡率
≤±2%（100％不平衡负载）
14
频率
50Hz
15
频率精度
±0.01％（与旁路非同期运行时）
16
输出电流峰值比
≥3：1
17
输出功率因数
0.8
18
输出波形
正弦波

逆变器过载能力
150％负载时≥1分钟
20
不平衡带载能力
适应100％三相不平衡带载
21
失真度
THD≤2%（100%线性负载）
7
★输入电流谐波
＜3%（不带输入滤波器）
8
旁路输入电压范围
AC380V＋10%－10％,3相4线
9
旁路输入频率
50Hz
10
输出电压
380V/3相4线
11
输出稳态电压精度
± 1%
12
输出瞬态电压精度
≤± 3%（负载100％急变时）
≤± 1%（停电或复电时）
≤± 3%（负载由旁路供电转至逆变器供电）
13
UPS技术参数
（东芝三菱TMEIC品牌Midstar-2000系列UPS）
序号
性能指标
要求
1
★制式
双变换纯在线式
2
★整流/逆变方式
全IGBT器件PWM技术
3
★充放电控制系统
IGBT充放电控制系统
4
输入电压范围
380V＋15%－55％，3相4线
5
输入频率范围
50Hz ± 5%
6
★输入功率因数
≥0.99
30
主控制系统
以DSP、ASIC等为基础的直接数字控制，实现数控化UPS
31
UPS自维护技术

UPS电源技术性能及可用性比较

UPS电源技术性能及可用性比较摘要：UPS已广泛应用于各个领域。

介绍并讨论了UPS的分类、工作原理、适用范围；比较了各种技术的优缺点；介绍了UPS 技术的新动向。

关键词：不间断电源；性能比较；并联技术UPS（不间断稳压电源）作为一种稳压稳频纯净化的电源现已成为供电系统的核心部分, 受到了广泛的认可。

在供电质量较佳的欧美和日本, 已经将UPS 作为标准设备。

国内电网供电质量相对较差, UPS 应用更是必不可少。

了解UPS的工作原理和性能指标，选择与需求相匹配的UPS，对各个层次的应用都具有重要意义。

1UPS 的分类及工作原理UPS分类方法多种多样, 按性能指标可以简单的将UPS 分为以下几类：①功率：大、中、小；②输出波形：方波、梯形波、正弦波；③输入输出方式：单相入单相出、三相入单相出、三相入三相出。

按工作原理还可以分为动态和静态两大类。

动态不间断电源是依靠惯性飞轮存储的动能来维持负载电能供应的连续性的,这种不间断电源具有笨重、噪声大、效率低、切换时间长等缺点, 已被静态不间断电源所取代。

静态UPS 以蓄电池组为储能工具, 市电正常时交流市电经整流后变为直流电并将电能存储在蓄电池组中, 当市电中断时再由逆变器将蓄电池组中储存的直流电转变为交流电来维持向负载供电。

根据工作方式的不同, 静态UPS又可分为后备式、在线式、在线互动式和Delta变换型4种类型。

1.1后备式UPS后备式UPS 主要由充电器、蓄电池、逆变器和变压器抽头调压式稳压电源4部分组成，具有电路简单、成本低、可靠性高的优点, 但是其输出电压稳定精度差, 市电掉电时负载供电有一段时间的中断。

另外受切换电流和动作时间的限制, 输出功率一般较小, 一般后备式正弦波输出UPS 容量在2kV A 以下, 后备式方波输出UPS 容量在1kV A 以下。

后备式UPS 的工作原理如图1 所示。

图1后备式UPS工作原理1.2在线互动式UPS在线互动式UPS与在线式UPS 相比, 省去了整流器和充电器, 而由一个身兼二职的逆变器/ 充电器模块配以蓄电池组构成, 具有效率高(可达98 %以上) 、结构简单、成本低、可靠性高的优点, 但是它大部分时间由市电直接给负载供电, 输出电压质量差, 市电掉电时交流旁路开关存在断开时间, 导致UPS 输出存在一定时间的电能中断。

UPS电源技术要求(单机三进三出)

UPS电源设备技术要求一、单机UPS技术要求设备选用国内知名品牌，投标人应具有良好的企业AAA信用等级评价，信息安全管理体系认证证书，投标人必须提供泰尔认证及检测报告作证，证明其满足以下关键技术指标要求（标注下划线为关键技术指标）。

（1）输入指标：容量：50KVA （工频在线式，三进三出）输入电压可变范围：±20%；输入频率： 50Hz±10%；电流谐波含量：＜10%；功率因数：0.9；（2）输出指标：稳压精度：＜±1％；电压瞬变范围：±3%；瞬变恢复时间：20ms；输出功率因数：0.8(滞后)输出频率精度(电池逆变工作方式)：50Hz±1%市电电池切换时间：0ms；旁路逆变切换时间(逆变器故障切换时)：＜1ms输出电压不平衡度：＜2%；输出电压相位偏差(平衡线性负载)：0°（3）具有输出隔离变压器，整机工作效率≥85%（4）过载能力输出为额定容量的125%：10min；输出为额定容量的150%：1min(5)并机负载电流不均衡度：≤5％；并机空载环流：≤5A（6）全数字触摸屏大屏幕LCD中文显示（320×240点阵），UPS工作模拟流程图显示界面为汉化的人机对话界面，具有清晰明了，易于操作的特点。

显示屏内有很大的存储容量，能在掉电后保存最后500次UPS运行参数。

（7）ECO工作模式：能提高系统效率。

如果负载对电源的质量要求不是很高（如用户设备允许断电＜20ms），而对系统的效率要求较高时，可将系统工作设置在“ECO工作方式”。

具有ECO紧急开关功能按钮按下，UPS会立即封锁输出电压。

（7）保护性能①输出短路保护输出短路时，UPS应立即自动关闭输出，同时发出声光告警。

故障排除后，设备应自动恢复工作。

所有UPS均必须标准内置手动维修旁路开关，保证UPS可以进行不停电检修。

②输出过载保护输出负载超过UPS额定负载时，应发出声光告警；超出过载能力时，应转旁路供电。

UPS参数详解

1 输入电压可变范围输入电压可变范围宽，相对来说可以减少电池供电的机会，延长电池使用寿命，适用范围也广，但并非越宽越好，对于在线式UPS，输入电压可变范围越宽，成本越高，输入电压下限过低时，往往不能做到满载输出。

后备式及互动式UPS的电路结构决定其输入电压范围不能过宽，否则输出稳压精度较差。

当输入电压超过上限值时，应报警并转换到电池供电，整流器自动关闭，当输入电压恢复到允许范围内时，退出电池逆变模式，转为市电供电工作状态。

当输入电压低于下限值时，UPS应报警并转换到电池供电。

做这项试验时，要准确观察UPS的工作状态，当电池投入工作时，就应该记取限值，而不是UPS关断时再记取限值。

而且，比较准确的方法是接额定负载，因为有的UPS在低压状态降额使用，但并不报警或转换，采用相同的试验方法增加了可比性。

2 输入功率因数输入功率因数低，意味着从电网吸取有功功率的同时还要吸收大量无功功率，其结果是增大系统配电容量，输入无功功率大还将造成电力公害，输入谐波电流污染市电，UPS以脉动的断续方式向电网索取电流，由于电网系统中存在着传输阻抗，谐波电流在传输阻抗上形成脉动电压叠加在电网电压上，造成电压波形失真，使由同一电网供电的变压器、电动机等产生附加谐波损耗、过热、加速绝缘老化，高次谐波对通信线路、测量仪器产生辐射干扰，影响电表计算精度。

后备式及互动式UPS本身不产生谐波电流，其带线性负载时，输入功率因数是很高的，但实际使用中，负载通常是PC机等整流/容性的非线性负载，UPS没有功率因数，校正电路会将负载的低功率因数传递给UPS的输入端，从而污染电网。

在线式UPS双变换的第一级整流采用可控硅整流或二极管整流桥加滤波电路，UPS向市电吸收非正弦电流，采用无源校正方法，单相UPS的输入功率因数可达0.8，三相UPS的输入功率因数可达0.9，而采用有源校正方法，UPS的输入功率因数可达0.98以上。

3 输入电流谐波成份输入电流谐波成份（TDHA）是指输入电流中非基次电流成份占总电流的百分比，该指标越低，说明UPS从市电吸收的谐波电流相对越小，对市电造成的污染越轻，机器性能越好。

ups的技术参数

UPS的技术参数一、UPS简介UPS（不间断电源）是一种用于保障电力连续供应的设备，它能够在电网停电或电压异常时，提供稳定的电力输出，防止设备损坏或数据丢失。

UPS广泛应用于计算机、通信、医疗、金融等行业，具有重要的作用。

二、UPS的技术参数2.1 输出功率输出功率是衡量UPS性能的一个重要指标，它表示UPS能够提供的最大功率。

一般来说，输出功率越高，UPS所能保护的设备越多。

不同型号的UPS输出功率不同，可根据需求选择合适的型号。

2.2 额定电压额定电压是指UPS设计时所考虑的电压范围，通常以伏特（V）为单位。

UPS的额定电压应与所连接设备的电压要求相匹配，以确保设备正常工作。

常见的额定电压有220V和110V。

2.3 输入电压范围输入电压范围是指UPS能够正常工作的电压范围，包括输入电压的最小值和最大值。

如果输入电压超出了该范围，UPS可能无法正常工作或损坏。

因此，在选购UPS时，需要根据实际情况选择适当的输入电压范围。

2.4 输出电压稳定性输出电压稳定性是指UPS在负载变化或电网波动时，输出电压的稳定性能。

通常以百分比表示，例如±2%。

输出电压稳定性越高，UPS提供的电力质量越好，对所连接设备的保护效果越好。

2.5 转换时间转换时间是指UPS从电网供电切换到备用电池供电的时间。

当电网停电时，UPS需要迅速切换到备用电源，以保障设备的连续供电。

转换时间越短，UPS的切换能力越强。

三、常见UPS技术参数3.1 线交互式UPS线交互式UPS是一种常见的UPS类型，它通过电压调整器来稳定输出电压，当电网异常时才会使用备用电池。

线交互式UPS的技术参数一般包括： - 输出功率：500VA、1000VA、2000VA等不同规格。

- 额定电压：220V、110V等。

- 输入电压范围：160V-260V。

- 输出电压稳定性：±5%。

- 转换时间：2ms。

3.2 双转换在线式UPS双转换在线式UPS是一种高级的UPS类型，它通过将电网电力转换为直流电，再通过逆变器将直流电转换为交流电供应设备使用。

UPS基本技术性能和参数

UPS －市电：输入指标 UPS －负载：输出指标 UPS －电池：电池管理 UPS －用户：通讯监控 UPS －UPS：备份与扩容

UPS品质描述
UPS技术的发展

第一代UPS（90年前）：第二代UPS（90～95年)：第三代UPS（95～05年）：第四代UPS（05年后）：
谐波分量
6脉冲整流器
6-脉冲整流器+无源滤波器(LC)
优点: –THD <10% 满载条件下 –简单可靠,可任意时候加装 –可提高功率因数
缺点: 在特定条件下，无源滤波器会和电网内阻发生谐振抑制高次谐波效果差效率降低费用增加且体积增大
6脉冲整流器
6-脉冲整流器+有源滤波器(APF), -采用补偿原理向电网注入与谐波电流相位相反, 幅值相同的电流.采用IGBT电路
UPS品质描述
UPS整机指标－效率计算

UPS各部件效率： SCR整流器99％；IGBT整流器98％、IGBT逆变器效率96％、变压器效率98％,滤波器99％传统UPS的效率：
SCR整流（99％）×IGBT逆变（96％）×输出TX（98％）=93％

12脉冲传统UPS的效率:
输入移相TX（98％）×双SCR整流（98％）×IGBT逆变（96％） ×输出TX（98％）=90％
3700
3900
4400
7500
9300
输出功率折算－海拔高度，海拔每升高100米降容1％（典型 UPS 工作海拔高度：1000米）

海拔高度 UPS输出功率折算 1000米 100% 1500米 85% 2000米 79% 2300米 75% 3000米 69%

UPS选配

UPS选配1、UPS的容量和规格输出功率容量：最好按实际负载的1.3-1.5倍配置，例如当负载功率容量为100KVA 时，应选输出额定容量在130-150KVA的UPS；规格：三相380V或者单相220V，频率为50赫兹。

当电压制式不同时，则要考虑增加升降压变压器。

对于10KVA左右的UPS，根据配电的需要，可用单进单出、三进三出或三进单出的UPS；对于大功率的UPS，以选三相（三进三出）为佳，当选用三相输出的UPS时，应注意三相负载分配的平衡问题。

当电网电压频率和负载要求的输入电压频率不同时，例如电网电压频率为50赫兹而负载要求输入电压频率为60赫兹时，则要考虑选择可以用自振频率工作的UPS，这样的UPS其逆变器允许在60赫兹频率下运行且不带转旁路功能。

当然，也可以在系统中增加其他有频率转换功能的供电设备。

2、UPS对电网的适应能力UPS对电网的适应能力主要指输入电压幅值的变化范围，一般的UPS对输入电压变化的适用范围为±15%，当电网条件超过这个范围时，应注意选用对输入电压变化范围适应能力更宽的UPS。

但是在输入电压超过±10%时，会使在线式UPS失去转旁路的功能，所以在输入电压变化大的场合，应考虑在UPS的前端加一级同容量的交流稳压器。

这不仅可扩大UPS对输入电压的适用范围，还可以使UPS始终工作在输入电压变化小的最佳工作状态，而且对于提高UPS的可靠性也是有利的。

3、输入电压频率变化范围和UPS的频率跟踪及同步锁相能力UPS逆变器的工作频率是必须与输入电压频率同步并锁相的，这是UPS在负载过载和逆变器故障时转旁路供电功能的最根本条件。

所谓频率跟踪能力，主要不是指对电网频率的跟踪能力，因为市电的频率是相当稳定的，一般变化在0.5赫兹以内。

但当系统配有柴油发电机时，或者在输入端配置了频率特性不稳定的交流稳压设备时，则必须考虑UPS频率跟踪和同步锁相能力。

4、不对电网产生污染UPS是整个供电系统的核心，如果它对电网产生干扰，例如UPS输入无功功率和高次谐波电流，将在系统中形成一个大功率的污染源，对电网、供电系统本身和负载的可靠工作都是极不利的。

UPS应具备哪些电性能指标

UPS应该具备的电性能指标是由UPS应具备的7个方面的功能决定的，除了对一般电子设备的物理环境和安全方面的要求外，这里主要针对与UPS设备及供电系统有关的6类要求:（1）对电网环境有很强的适应能力;（2）应向负载提供符合要求的高质量电源;（3）有很强的输出适应能力和可靠性;(4)UPS系统配置功能;(5)UPS智能管理与通信功能;(6)有很高的可用性与维护性。

下面列出了6类近30条UPS的性能指标，并针对为什么要规定这些指标，指标的物理概念是什么，负载对每项指标的要求是什么，每项指标的定义和检测方法是什么等问题，逐条加以说明。

UPS对电网环境的适应能力对电网环境的适应能力是UPS设备最重要的功能，是它能否推广使用的首要因素，在这方面的电性能指标主要有以下儿个。

(1)容许电网电压幅值变化的范围这是一项能代表UPS性能优劣、产品说明书中必须明确的重要电性能指标，它代表着UPS变换器对输入电压偏离正常值时的调控能力，同时也可反映UPS的输出容量和容量余量。

当电网电压幅值的变化范围超过UPS的设计值时，与负载过载一样，UPS变换器进入超常工作范围，必须转电池逆变工作状态。

此范围的设计值越大，在电网电压幅值变化的过程中，UPS转换到电池逆变工作的次数就越少，电池就有更多的时间处在容量充足的备用状态，一旦电网电压大幅度跌落或者供电中断时，UPS才能有效地发挥不停电供电的功能。

电网电压幅值的实际变化范围随电网供电容量的大小、输配电设备质量的好坏、用电负载量的大小等条件的不同而有很大的差别。

在供电条件较好的城市和工业区，变化范围通常限制在士15%左右，而在供电条件较差的农村和边远地区，变化范围要大得多，有时甚至达到20%一30%。

通常人们认为UPS的输入电压范围越大越好，这样可以在市电电压波动时减少UPS转换到电池供电的次数，延长电池寿命，但输入电压范围过大时，也会提高UPS 成本并降低运行效率及可靠性。

当市电输入电压幅值接近输入电压额定幅值时，UPS的整流器(特别是PFC高频整流器)和逆变器都工作在设计最佳状态，而输入市电电压过高和过低时，都会加大整流器的负担，UPS设计时应充分考虑到市电偏差极限时整流器和逆变器的功率余量(包括功率管的电压电流容量、电容器的容量和耐压、输入断路器的电流限值和导线容量等)。

UPS、电源时序器等设备技术参数

UPS、电源时序器等设备技术参数序号名称性能参数配置数量单位1 UPS主机1 UPS主机功能要求1.1 ★UPS系统采用模块化N+1 UPS系统, 最大满足≥90KVA/90KW使用要求。

本期配置：正常运行功率需要单个模块≥18 KW，数量2个模块，后备电池延时≥2小时。

1.2 具有容量冗余和功率模块备份，保证系统的高可靠性并具有在线维修能力，所有功率模块、旁路模块、监控模块均可在线热插拔，减少系统的故障点，使系统的可用性大于99.999%。

1.3 ※UPS 具有智能轮巡休眠功能，提高UPS 的效率，休眠功能可根据用户需求进行设置。

1.4 UPS功率模块内不含有内置静态旁路，整个系统共用一套静态旁路，并在UPS柜内标配有手动维护旁路。

当功率模块出现故障时直接退出系统，不会影响到整个系统的运行。

1.5 ※UPS功率模块必须包含完整的整流、逆变控制功能，采用民主均流技术实现模块化并联运行，任意模块的功率或控制系统故障都不影响系统整体工作运行，保证系统控制不会出现单点故障。

1.6 UPS系统内置模块化智能配电系统，能够”无缝”扩容配电开关模块，配电的开关模块应具有带电热插拔功能，扩容或维护时无需关闭UPS总输出或配电总输入。

1.7 ※智能配电系统据有支路开关状态、电压、电流、功率因数、谐波等监控功能，在不影响其他支路供电的情况下，每个支路开关可以单独更换、可以调整输出相位、设置每条支路的电流预警值，总支路数≥54路。

1.8 UPS必须配置网络监控卡（RJ45接口或RS2485），实现访问和管理UPS的功能。

1.9 UPS必须配置串口（RS485接口），并免费提供通讯协议。

1.10 UPS具有LCD显示屏，并采用中文显示，本地化显示系统的运行状况。

1.11 UPS具备用以下保护功能：过压保护、低压保护、温度监控、过载、电池低压、断电等均由微处理器监控，并自动进行处理。

1.12 UPS 为标准42U机柜外观，宽600mm，高2000mm，黑色网孔门设计，能与服务器/网络机柜并排安装。

UPS技术规范

6.2 UPS单台 UPS系统包括一套蓄电池组，整流器／充电器、整流器和逆变器的变压器、逆变器、同步设备、转换开关、保护设备。

UPS采用工业级带隔离变压器输出纯在线式UPS，后备时间不小于1小时。

（1）基本参数✧输入电压 380V±25％；✧输入电压频率 50 Hz/60 Hz±10％；✧输出纹波 <2%；✧软启动 0-100% 5sec。

（2）输出指标✧电压 220V±1％（隔离变压器输出）；✧额定功率额定容量×0.8；✧波形正弦波；✧频率市电正常，自动同步跟踪；市电失败，50 Hz/60 Hz±0.5%；✧波形失真线性负载<3％;非线性负载<5%；✧过载能力 125% 10分钟，150% 1秒种，200% 200ms；✧动态特性瞬变电压<±5％（由0到100%跃变），瞬间恢复时间<10ms；✧逆变器效率 >93%(满载)；✧保护功能具有输入、输出、电池、温度等等保护功能。

（3）系统参数✧抗浪涌能力 10/700μS，5KV ；8/20μS，20KA；✧安全性能输入输出对地的抗电3000VAC，漏电流小于3.5mA；绝缘电阻大于2MΩ（500VDC）；✧逆变器采用第六代IGBT设计。

（4）电池✧直流电压 360V；✧充电模式先恒流后恒压，带温度补偿充电和自动转换浮充转换；✧浮充电压 405VDC；✧均充电压 432VDC。

（5）工频在线式、双变换、具有输出隔离变压器。

（6）UPS停机后，市电再来电时，UPS可自动启动。

（7）UPS上具有监控功能，配有RS-232接口、RS485接口、干接点信号、SNMP卡等等，能将UPS的工作状态及故障报警传送给监控中心。

（8）UPS面板指示：采用大屏幕LCD设计，UPS具有中英文异常状态显示，输入电压、频率，输出电压、负载情况、频率、电池状态。

（9）个性化的设置：可根据用户用电要求对UPS进行工作状态设置，用户可选UPS工作模式、ECO节能工作模式、EPS工作模式。

UPS技术规范

UPS设备的技术参数1、技术参数１．输入指标额定电压：220/380VAC（主输入电源为三相三线，旁路输入电源为三相四线）；额定频率：50Hz；电压允许变动范围：－15％～＋15％；频率允许变动范围：±10％；功率因数：＞0.8（满负荷）；电压谐波失真度：≤5％；功率软启动：10～15s内爬升到额定功率；2、整流器输出指标额定电压：额定电压400V（330～468V可调）；稳压精度：±1％；３．逆变器输入指标电压范围：（290～468）VDC（300～600V可调）；逆变器允许输入的最低电压335V（单体电池204个）；4．逆变器输出指标额定电压：220/380V（三相四线）；电压可调范围：±5％；额定频率：50Hz；稳压精度：稳态：≤±1％；瞬态：≤±2％；瞬态电压恢复时间：≤10ms；频率精度：±0.5%（内同步）；频率同步范围：±0.5，±1，±1.5，±2Hz可调；频率调节速率：0.1~1Hz/秒；电压波形失真度：单谐波：≤2％；总谐波：≤3％；三相输出电压不平衡度：＜±1％（平衡负载）；＜±3％（50％不平衡负载）；＜±5％（100％不平衡负载）；三相输出电压相位偏移：±1°（平衡负载）；±3°（不平衡负载）；过载能力：10min（125％额定电流）；10s（165％额定电流）；限流：100～110％额定电流可调；负载功率因数：0.8（滞后）；峰值系数：3.5；5．噪声：≤60dBA（距离设备1米处）；6．系统效率：92％（满载时）；7．静态开关指标满载状态下连续运行；过载能力：100ms（10倍额定电流）；20ms（16倍额定电流）；转换时间：≤4ms；8．UPS并联冗余的电流均分偏差≤±5％；9．电磁干扰：符合GB9254或CISPR22标准要求。

UPS主要性能指标

UPS主要性能指标硬件性能指标主要有：● 工作方式：在线、在线交互、后备● 输入电压范围：即保证UPS不转入电池逆变供电的市电电压范围。

在此电压范围内，逆变器（负载）电流由市电提供，而不是电池提供。

输入电压范围越宽，UPS电池放电的可能性越小，故电池的寿命就相对延长。

●输入频率范围：即UPS能自动跟踪市电、保持同步的频率范围。

当切换旁路时，UPS能自动跟踪市电、保持同步可避免因输入输出相位差开甚至反相，引起逆变器模块电源和交流旁路电源间出现大的环流电源而损害UPS。

●输入功率因数：指UPS输入端的功率因数。

输入功率因数越高，UPS所吸收的无功功率越小，因而对市电电网的干扰就越小。

一般UPS只能达到0.9左右。

● 输出功率因数：指UPS输出端的功率因数。

如果有非计算机负载，越大则带载能力越强。

一般UPS为0.8左右。

● 过载能力：越大，表示逆变器能力越好。

● 切换时间：由于计算机开关电源，在10ms的间隔时间能保证计算机的输出，因此一般要求UPS切换时间小于10ms，对于在线UPS切换时间为0。

● 输出电压稳定度：指UPS输出电压的稳定程度。

输出电压稳定程度越高，UPS输出电压的波动范围越小，也就是电压精度越高。

大部分UPS的电压稳定度小于5%。

● 输出电压失真度：即UPS输出波形中所含的谐波分量所占的比率。

常见的波形失真有：削顶、毛刺、畸变等。

失真度越小，对负载可能造成的干扰或破坏就越小。

● 负载峰值因数：指UPS输出所能达到的峰值电流与平均电流之比。

一般峰值因数越高，UPS所能承受的负载冲击电流越大。

● 三相不平衡能力：对于三进三出的UPS来说，若出现三相的每一相电流不一致，就会造成输出电压的不平衡。

具有100%负载不平衡能力的UPS，表示该UPS允许一相输出带满载，而其他两相空载。

● 冷启动功能：在无市电或不接市电的情况下，直接用电池组所提供的直流电压启动UPS的功能。

● 旁路功能：指UPS超载或逆变器发生故障时，通过控制开关转换至市电供电，也就是旁路供电。

UPS供电系统技术要求

UPS供电系统技术要求一、供货范围本工程的供货范围见表1-1所示。

供货需求一览表表1-1二、卖方的工作范围1、供货商的工作范围包括：a) 提供合同内所有硬件设备和软件（包括UPS设备之间的通信电缆和设备安装基础支架），并保证系统完全符合最终技术规范的要求。

如果系统中含有第三方提供的设备，卖方也应负有和卖方提供的设备相同的责任。

b) 提供必需的系统技术资料和文件，并对其正确性负责。

c) 提供所有合同设备的备品备件和安装、维护所需的专门工具和试验仪器仪表（包括编程、调整、测试和校核）。

卖方应保证10年内以优惠价格提供备品备件。

d) 负责进行工厂验收，将设备运输、安装在现场(设备机房)以及现场调试直至成功地投入商业运行。

e) 负责提出设备对供电、接地、消防、运行环境及安装等要求。

f) 负责供货范围内电缆的布线及接线。

g) 负责设计联络会的举行。

h) 负责完成与买方另外购买的其它设备接口连接调试工作。

i）负责编制试验、验收的计划报告。

j）在保修期内提供必要的保修服务，卖方应保证及时免费维修或更换任何并非有买方人员非正常操作而导致的软件缺陷或故障，并应提供限时到达现场的维修服务。

k）技术培训l）按合同要求为买方提供必要其它的服务。

三、标准卖方提供的设备应符合相应的IEC、EN和GB标准以及UL、CE等安全认证。

四、工作环境条件a) 正常工作温度：0~+40℃b) 储存温度：－20~+70℃c) 相对湿度：<95%，不结露d) 海拔高度：<1000 me）进线方式：下进线五、技术规范5.1、UPS本次UPS装置供电方案采用1＋1直接并机方案和双母线同步控制两种供电方案。

5.1.1 1＋1直接并机供电方案（N+1）当负荷需要一个独立的不停电电源时，采用两台UPS 并联运行方式。

两台完全独立的UPS 输出侧并联运行供同一负荷。

双冗余控制回路向两台UPS 平均分配负荷。

每台UPS 带单独的静态开关和旁路，内置隔离变压器和D级防雷器。

3kvaups输出电压失真度

3kvaups输出电压失真度
3kVA UPS的输出电压失真度是一个重要的性能指标，它反映了UPS输出电压的稳定性和纯度。

输出电压失真度通常用总谐波畸变（THD）来衡量，THD是指输出电压中各次谐波电压的有效值与基波
有效值之比的平方根，以百分比表示。

输出电压失真度受到多种因素的影响，包括UPS的设计质量、
负载类型、电网质量等。

一般来说，优质的UPS设备在正常工作条
件下，输出电压的失真度应该控制在较低的水平，通常在3%以下。

这意味着基波电压占比较大，各次谐波电压占比较小，输出电压较
为纯净稳定。

输出电压失真度的高低直接影响着UPS供电设备对于负载设备
的保护效果。

如果输出电压失真度较高，会导致负载设备工作不稳
定甚至损坏，同时也可能对电网产生干扰。

因此，选择UPS设备时，需要充分考虑其输出电压失真度，尤其是对于对电压稳定性要求较
高的关键设备和系统。

在实际应用中，为了保证负载设备的安全可靠运行，除了关注UPS设备本身的输出电压失真度外，还需要结合实际情况进行综合
考量，包括负载设备对电压质量的要求、电网质量以及可能存在的干扰源等因素，从而选择合适的UPS设备，并在安装和运行过程中进行合理的调试和维护，以确保UPS输出电压的稳定纯净。

在线式UPS电源的输出波形质量分析与改善方法

在线式UPS电源的输出波形质量分析与改善方法一、引言在线式UPS（Uninterruptible Power Supply）电源作为电力系统中的重要组成部分，其主要功能是通过转换电能，为关键设备提供可靠的电力保障。

然而，UPS 电源的输出波形质量对于电力设备的正常运行至关重要。

本文将对在线式UPS电源的输出波形质量进行分析，并提出改善方法，以确保UPS电源能够稳定、可靠地为设备供电。

二、在线式UPS电源的输出波形质量分析1. 波形质量的定义与指标输出波形质量是衡量UPS电源输出性能的重要指标。

主要包括以下指标：(1) 正弦波畸变率（THD）：描述输出波形中的谐波含量，一般应小于5%。

(2) 峰值因数（Crest Factor）：表示波形峰值与有效值之比，应接近1，以确保设备正常工作。

(3) 波形偏移：描述输出波形相对于正弦波的偏移量，应趋近于零。

(4) 响应时间：指UPS电源在网络电压异常时切换的时间，过长会影响设备的连续供电。

(5) 频率稳定性：输出频率应与输入电网频率保持一致，以避免设备故障。

2. 输出波形质量的影响因素在线式UPS电源的输出波形质量受多种因素影响，包括：(1) 输入电网质量：输入电网质量差会直接影响UPS电源的输出波形质量。

(2) 负载特性：不同负载特性会引入不同的谐波成分，从而影响输出波形质量。

(3) UPS电源设计：UPS电源的电路设计、滤波器设计等都会对输出波形质量产生影响。

三、在线式UPS电源输出波形质量的改善方法1. 输入电网的改善提升输入电网质量是改善UPS电源输出波形质量的关键。

以下是几种改善方法：(1) 安装电网谐波滤波器：谐波滤波器可以有效减少输入电网的谐波含量，降低UPS电源输出波形波动。

(2) 安装稳压器：稳压器可以消除电网电压的瞬态变化和频率变化，提供稳定的输入电压。

2. UPS电源设计的改进改善UPS电源设计有助于提高输出波形质量。

以下是一些常见的改进措施：(1) 优化电路设计：合理设计电路结构，采用合适的元件，减少电路中的不稳定因素。

UPS类型比较

功能：
• 市电正常时，UPS逆变器不
V•可L 靠性一般Iin 。= Iout + Iiv
工作，市电通过智能调压直接
市输V•家L电入主用存端要电在AC用脑时—，在。DI两iCn小变逆=换功变Io器器u率t是都+（整工Iiv<流作5电在0路0轻w,载对)U状电P态网S，有领效干域率扰高公，9害如9％; ，输出能力强，1KVA-160K向电VA负器,可靠载给性供电高电池. ，充同电时市电通过充市•不电适正常宜时对，电UP网S逆质变量器工要作求在较整流高状的态负，向载电，池如充电工，市电通过智能调压直接向负• 载市供电电掉; 电后，电池通过逆变
Vout
因电路设计和控制的复杂性，目前只有APC采用这种技术。
U后P备S不式对－电off网L产ine生V附in加干扰公害;
智能调压
Vout
Ø
不适宜对电网质量要求较高的负载，如工业场所。
VL
Iin = Iout + Iiv
AC
逆变器随时都交替工作在整流和逆变状态
市电正常时，UPS逆变器工作在整流状态，向电池充电，市电通过智能调压直接向D负C载供电;
UPS基本功能定义后备式－off Line
在线式－on Line
Input voltage
后备式UPS
What is a UPS ?
Output voltage
UPS
定义１，市电正常时，逆变器不工作２，市电掉电时，逆变器工作,输
出电压存在切换时间
在线式UPS
Input voltage
Silcon DP300E on-line
AW市Ch电••at存U可is在Pa靠S时U不P性，S对两?高逆电; 变网器产都工生作附在加轻载干状扰态公，效害率;高99％，电•输市，出电能市力掉电强电通，后1过KV，智A-逆能160变调KV器压A,转可直靠为接性逆向高变.负状载态供，电电; 池通过逆变器

不同类型UPS的输出电性能指标

不同类型UPS的输出电性能指标
对UPS输出电性能指标的要求完全是由负载决定的，但不同类型UPS能达到的电性能指标却表现出明显的差别，这就决定了各种类型UPS的适用范围和品质优劣。

(1)输出瞬态响应时间
这里主要指负载电流突变时UPS输出电压的响应时间，后备式UPS和线交互式UPS是由电网直接向负载供电的，电网输出能力很强，内阻很小，所以动态响应时间很小，一般可控制在lOms左右。

而双转换(在线)式UPS的输出瞬态响应时间是由输出逆变器决定的，所以时间要比后备式和线交互式长，一般都在2Oms左右。

(2)允许负载不平衡度和输出电压不平衡度
允许负载电流不平衡度以及输出电压的不平衡度的大小取决于逆变器工作状态，无输出变压器UPS和Delta临变换式叨F的三相输出端是三个独立的单相半桥逆变器，所以输出电压的不平衡度小，同时也允许1%的负载不平衡。

在100%负载不平衡的情况下，输出电压的不平衡度仍可控制在1以内，但是当输出负载1叨不平衡时，Delta变换式UPS对输入电流只有25%的平衡能力，这是不利的一个方面。

而传统双转换式UPS的和高频机却不存在这个问题。

传统双变换式三相输出端是一个三相全桥逆变器，其输出电压不平衡度比Delta变换式和高频机UPS要差些，特别是当负载100%渊不平衡时，输出三相全桥逆变器处于不平衡状态，其输出电压不平衡度在5%左右。

(3)并机时各台负载电流的不均衡度
这主要是由所并各UPS输出电压幅值和相位差大小决定的，而相位差又是影响负载电流不均衡的主要因素。

Delta变换式UPS应用了补偿式的调节原理，。
