《工程制图》试卷 (参考答案)

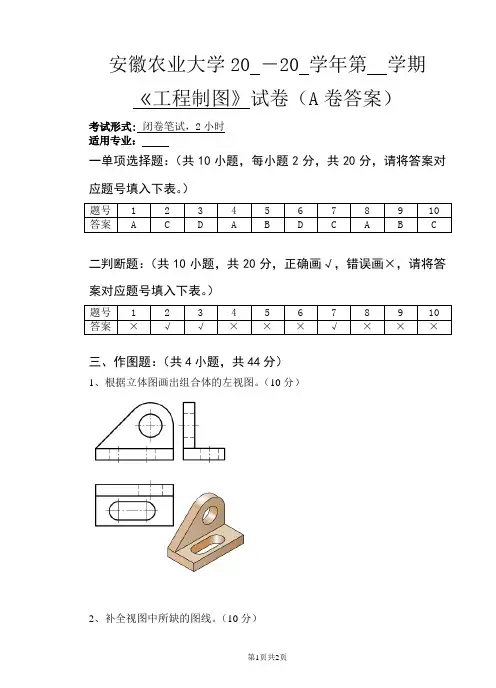

安徽农业大学20 ―20 学年第学期《工程制图》试卷（A卷答案）
考试形式: 闭卷笔试，2小时
适用专业：
一单项选择题：（共10小题，每小题2分，共20分，请将答案对应题号填入下表。

）
二判断题：（共10小题，共20分，正确画√，错误画×，请将答案对应题号填入下表。

）
三、作图题：（共4小题，共44分）
1、根据立体图画出组合体的左视图。

（10分）
2、补全视图中所缺的图线。

（10分）
3、将主视图画成全剖剖视图。

（12分）
4、检查下面螺纹连接画法中的错误，将正确的画在下面指定的位置。

（12分）
四、读零件图：（共6小题，每空1分，共16分）
1.泵体、1：2、1
2.全剖视图、外形视图、局部剖视图
3、70、76、63
4、防锈。

5、M33×1.5－7H、M14×1.5－7H、M14×1.5－7H、2×M10－7H
6、、3.2μm。

土木工程制图模拟试卷A及答案

《土木工程制图》模拟试卷及答案一、单项选择题1. 图样上标注的尺寸，一般应由（）组成。

A.尺寸界线、尺寸箭头、尺寸数字；B.尺寸线、尺寸界线、起止符号、尺寸数字；C.尺寸数字、尺寸线及其终端、尺寸箭头；D.尺寸界线、尺寸线及其终端、尺寸数字2. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋3. 下图中已知形体的正面投影和水平投影，则与其吻和的轴测图是：（）4．正等轴测图常用来作( )的辅助图形。

A、单面正投影B、多面正投影C、主视图D、局部视图5．读组合体的基本方法是（）和线面分析法。

A、形体分析法B、线面分析法C、形体组合法D、空间想象法6. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影7．粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线8．下图所示五棱锥表面上一点B，其正确的侧面投影是：( )9．截平面与圆柱体轴线倾斜时，截交线的形状是（）。

A. 圆B. 矩形C. 椭圆D. 三角形10．平面与圆锥相交，当截平面（）时，截交线形状为三角形。

A、通过锥顶B、平行转向线C、倾斜于轴线D、平行于轴线二、判断题11．房屋平面图中注出的标高为相对标高。

（）12．以房屋首层地面为零点高度的标高，称为相对标高。

（）13．房屋的楼层结构平面图是沿楼板面将房屋水平剖开后画出的水平投影图。

（）14．断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。

（）15．平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J 不得用作轴线编号。

（）16．总平面图是画在有等交线或坐标方格网的地形图上。

（）17．截交线形状为双曲线时，意味着平面与圆锥相交，且平面平行于圆锥轴线。

（）18．形体分析法和线面分析法是读组合体三视图的基本方法。

工程制图—考试题库及答案——2022年整理

两铅垂面的交线是收藏A.正垂线B.水平线C.铅垂线D.侧平线回答错误!正确答案：C用正垂面截切圆球，其交线的水平投影为收藏A.矩形B.圆C.抛物线D.椭圆回答错误!正确答案：D连接时，被连接件需要作出螺纹孔的有收藏A.销连接B.螺钉连接C.键连接D.螺栓连接回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号1D.序号4回答错误!正确答案：D水平线收藏A.平行于V面B.平行于W面C.平行于H面D.倾斜于H面回答错误!正确答案：C下面四组视图中，主视图中的交线投影，画的正确的是收藏A.CB.BC.DD.A回答错误!正确答案：A 画尺寸线规定是收藏A.用细虚线B.用细实线C.用细点画线D.用粗实线回答错误!正确答案：B 空间两直线相交，其收藏A.只有两投影相交B.三投影可能同时相交C.三个投影不一定相交D.三投影同时相交，且交点为同一个点的三投影回答错误!正确答案：D移出断面的轮廓线用收藏A.粗实线B.细点画线C.波浪线D.细实线回答错误!正确答案：A主视图是向哪个投影面投射得到的视图收藏A.后面B.WC.VD.H回答错误!正确答案：C已知圆锥被切后的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：A俯视图是向哪个投影面投射得到的视图收藏A.HB.后面C.VD.W回答错误!正确答案：A下图中水平面P与圆锥表面的交线为收藏A.抛物线B.椭圆C.圆D.双曲线回答错误!正确答案：C已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B斜二等测图沿Y轴的轴向伸缩系数为收藏A.1.2B.1C.0.5D.0.82回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B后视图是从（）投射得到的收藏A.后向左B.后向前C.后向右D.后向下回答错误!正确答案：B国家标准对齿轮轮齿部分的画法作了统一规定，分度线用收藏A.细点画线绘制B.粗实线绘制C.细虚线绘制D.细实线绘制回答错误!正确答案：A局部剖视图中，剖视与视图的分界线一般用收藏A.波浪线B.粗实线C.细实线D.虚线回答错误!正确答案：A主视图反映物体的收藏A.长和高B.长和宽C.长宽高D.宽和高回答错误!正确答案：A国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏A.粗实线绘制B.细实线绘制C.细虚线绘制D.细点画线绘制回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：B平面正方形垂直于W面，其收藏A.正面投影积聚成直线B.侧面投影反映实形C.水平投影积聚成直线D.侧面投影积聚成直线回答错误!正确答案：D侧垂线收藏A.垂直于V面B.垂直于H面C.倾斜于V面D.垂直于W面回答错误!正确答案：D在装配图中，明细栏应画在收藏A.标题栏的下方B.标题栏的前方C.标题栏的右方D.标题栏的上方回答错误!正确答案：D空间两平行正平线的投影特点是收藏A.正面投影平行B.水平投影相交C.侧面投影相交D.正面投影相交回答错误!正确答案：B空间两点的X，Z坐标值相同，则两点在收藏A.V面上重影B.H面上重影C.W面上重影D.V、H面上重影回答错误!正确答案：A下图中收藏A.点A在点B的上左前方B.点A在点B的上右后方C.点A在点B的上左后方D.点A在点B的上左前方回答错误!正确答案：C已知某物长为20，在比例为2:1的图形中，应画收藏A.20B.10C.30D.40回答错误!正确答案：D侧平线收藏A.倾斜于W面B.平行于W面C.平行于H面D.平行于V面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：A正垂面是指收藏A.平面平行于V面B.平面垂直于V面C.平面平行于H面D.平面垂直于H面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号4B.序号3C.序号2D.序号1回答错误!正确答案：C铅垂线与H面的夹角是收藏A.0°B.30°C.90°D.45°回答错误!正确答案：C铅垂线收藏A.垂直于V面B.倾斜于V面C.垂直于W面D.垂直于H面回答错误!正确答案：D俯视图反映物体的收藏A.宽和高B.长和宽C.长宽高D.长和高回答错误!正确答案：B侧平面是指收藏A.平面平行于W面B.平面垂直于W面C.平面平行于H面D.平面平行于V面回答错误!正确答案：A用正垂面截切圆球，其交线的正面投影为收藏A.直线B.矩形C.椭圆D.圆回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C下图中收藏A.点A在点B的左方5B.点A在点B的前方5C.点A在点B的右方5点A在点B的后方5回答错误!正确答案：D在国标提供的标准图纸幅面中，比A2图纸小一号的图纸是收藏A.A4B.A1C.A3D.A0回答错误!正确答案：C下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号4D.序号1回答错误!正确答案：A两正垂面的交线是收藏A.水平线侧平线C.正垂线D.正平线回答错误!正确答案：C两一般位置平面的交线是收藏A.侧垂线B.一般位置直线C.水平线D.铅垂线回答错误!正确答案：B已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C重合断面的轮廓线用收藏A.细实线B.粗实线C.细点画线D.波浪线回答错误!正确答案：A铅垂线投影积聚的是收藏A.正面投影积聚成点B.侧面投影积聚成点C.无积聚性D.水平投影积聚成点回答错误!正确答案：D左视图是从（）投射得到的收藏A.左向下B.左向前C.右向左D.左向右回答错误!正确答案：D已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C已知主左视图，正确的俯视图是收藏A.AB.BC.DD.C回答错误!正确答案：D正垂面与侧垂面的交线是收藏A.一般位置直线B.水平线C.侧垂线D.铅垂线回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D水平线反映实长的投影是收藏A.三投影均反映实长B.水平投影反映实长C.侧面投影反映实长D.正面投影反映实长回答错误!正确答案：B空间两点A和B，点A的Z坐标值比点B的Z坐标值大，表明收藏A.点A在点B的前方B.点A在点B的右方C.点A在点B的左方D.点A在点B的上方回答错误!正确答案：D在装配图中，剖面线的规定画法是收藏A.相邻零件应保持一致B.所有零件应保持一致C.同一零件在不同视图中应有区别D.同一零件应保持一致回答错误!正确答案：D标题栏中填写的比例2:1表示收藏A.原值比例B.放大比例C.缩小比例D.图比实物小回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：D分析所给图形，由俯视图选择正确的主视图收藏A.B.C.D.回答错误!正确答案：B下图中，直线垂直于收藏A.V面B.H面C.H面和W面D.W面回答错误!正确答案：A已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（A）正确B.（C）正确C.（D）正确D.（B）正确回答错误!正确答案：C铅垂面与正垂线的交线是收藏A.水平线B.铅垂线C.正垂线D.一般位置直线回答错误!正确答案：D标题栏中填写的比例1:1表示收藏A.缩小比例B.图比实物小C.放大比例D.原值比例回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.CB.DC.AD.B回答错误!正确答案：C 下图中，平面R是收藏A.一般位置平面B.水平面C.侧平面D.正平面回答错误!正确答案：C 下图中收藏A.点A在点B的左前方B.点A在点B的前上方C.点A在点B的后上方D.点A在点B的左上方回答错误!正确答案：D 仰视图反映物体的收藏A.上下、左右和前后关系B.上下和前后关系C.前后和左右关系D.上下和左右关系回答错误!正确答案：C下图中，关于两直线的相对位置，正确的说法是收藏A.两直线交叉B.两直线相交C.两直线平行D.两直线垂直回答错误!正确答案：B铅垂面是指收藏A.平面垂直于W面B.平面平行于V面C.平面垂直于V面D.平面垂直于H面回答错误!正确答案：D用水平面截切圆球，其交线的侧面投影为收藏A.矩形B.圆C.椭圆（或椭圆弧）D.直线回答错误!正确答案：D在装配图中，两零件的配合表面规定收藏A.画两条线B.用细实线隔开C.可不画线D.只画一条线回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：C梯形螺纹Tr40×14LH-8e代号中，“LH”表示收藏A.导程B.螺距C.左旋D.右旋回答错误!正确答案：C绘制不可见轮廓线规定收藏A.用细虚线B.用细点画线C.用细实线D.用粗实线回答错误!正确答案：A空间两点A和B，点A的Y坐标值比点B的Y坐标值大，表明收藏A.点A在点B的右方B.点A在点B的上方C.点A在点B的左方D.点A在点B的前方回答错误!正确答案：D梯形螺纹Tr40×14（P7）-7H代号中，“14”表示收藏A.导程B.螺距C.螺纹长度D.大径回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D下面四组图形中，直线与平面不平行的一组图形是收藏A.B.C.D.回答错误!正确答案：D下图中收藏A.点A在点B的正后方B.点A在点B的正前方C.点A在点B的正上方D.点A在点B的正右方回答错误!正确答案：A用波浪线可表示收藏A.断裂处的边界B.可见棱边C.不可见轮廓D.可见轮廓回答错误!正确答案：A水平面与一般位置平面的交线是收藏A.铅垂线B.正平线C.一般位置直线水平线回答错误!正确答案：D用水平面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆B.圆C.抛物线D.矩形回答错误!正确答案：D国标规定，机械图样中的汉字应写成收藏A.宋体B.仿宋体C.长仿宋体D.黑体回答错误!正确答案：C下图中，直线垂直于收藏A.H面B.H面和V面C.V面D.回答错误!正确答案：D空间两点在H面上重影，则两点的收藏A.X,Y,Z坐标值均相同B.X,Y坐标值相同C.X,Z坐标值相同D.Y,Z坐标值相同回答错误!正确答案：B在剖开的单个齿轮为非圆的视图上，规定收藏A.齿顶线用细实线B.分度线用粗实线C.分度线可以不画D.齿根线用粗实线回答错误!正确答案：D在装配图中，相邻两零件的接触表面规定收藏A.可不画线B.用细实线隔开C.画两条线D.只画一条线回答错误!正确答案：D半部剖视图中，剖视与视图的分界线用收藏A.波浪线B.细点画线C.细实线D.粗实线回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B局部视图的特点是收藏A.断裂边界用点画线B.断裂边界用虚线C.向基本投影面投射D.向任意投影面投射回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.AB.CC.BD.D回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C螺纹连接时，必须使用螺母的有收藏A.销连接B.螺栓连接C.螺钉连接D.键连接回答错误!正确答案：B下图中，平面Q是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：B 下图中，平面P是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（A）正确C.（C）正确D.（B）正确回答错误!正确答案：A正平线反映实长的投影是收藏A.侧面投影反映实长B.正面投影反映实长C.三投影均反映实长D.水平投影反映实长回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：B空间两交叉直线，其收藏A.三个投影同时平行B.只有两投影相交C.三投影同时相交D.三投影可能相交，但交点不是同一个点的三投影回答错误!正确答案：D侧垂线投影积聚的是收藏A.无积聚性B.正面投影积聚成点C.侧面投影积聚成点D.水平投影积聚成点回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：D在装配图中，明细栏应画在标题栏的上方，零部件序号收藏A.应自下而上填写B.应自上而下填写C.应自右向左填写D.应自左向右填写回答错误!正确答案：A用铅垂面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆（或椭圆弧）B.圆C.矩形D.直线回答错误!正确答案：A正平面与一般位置平面的交线是收藏A.正平线B.水平线C.一般位置直线D.铅垂线回答错误!正确答案：A下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号3D.序号2回答错误!正确答案：B下图中，平面P垂直于收藏A.W面B.V面C.H面和V面D.H面回答错误!正确答案：D普通螺纹M20×1-5g6g代号中，“1”表示收藏A.大径B.螺距C.螺纹长度D.线数回答错误!正确答案：B关于局部放大图下列说法不正确的是收藏A.常用于表达细小结构的形状B.用放大的比例画出C.用大于原图的比例画出D.可以画成视图、剖视图、断面图回答错误!正确答案：B右视图反映物体的收藏A.前后和左右关系B.上下、左右和前后关系C.上下和前后关系D.上下和左右关系回答错误!正确答案：CA4图纸的幅面尺寸是收藏A.210×297B.420×594C.594×841D.297×420回答错误!正确答案：A尺规绘图时，平面图形的画图步骤是收藏A.先画中间线段，再画已知线段，后画连接线段B.先画连接线段，再画中间线段，后画已知线段C.先画已知线段，再画中间线段，后画连接线段D.先画已知线段，再画连接线段，后画中间线段回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C平面切圆柱后，交线若为矩形，则收藏A.以上都可以B.平面平行于圆柱轴线C.平面垂直于圆柱轴线D.平面倾斜于圆柱轴线回答错误!正确答案：B水平面是指收藏A.平面平行于H面B.平面平行于W面C.平面垂直于H面D.平面平行于V面回答错误!正确答案：A仰视图是从（）投射得到的收藏A.左向右B.右向左C.下向上D.上向下回答错误!正确答案：C可用于螺纹连接的标准件有收藏A.键B.螺栓C.齿轮D.销回答错误!正确答案：B主视图是从（）投射得到的收藏A.前向后B.前向左C.后向前D.前向右回答错误!正确答案：A已知线段是指收藏A.需要根据两个连接关系画出的线段B.需要根据一个连接关系画出的线段C.不需要画出的线段D.依据图中尺寸可以直接画出的线段回答错误!正确答案：D斜二等测图沿X轴的轴向伸缩系数为收藏A.0.82B.1.2C.1D.0.5回答错误!正确答案：C平面正方形垂直于V面，其收藏。

工程制图A试卷及标准答案

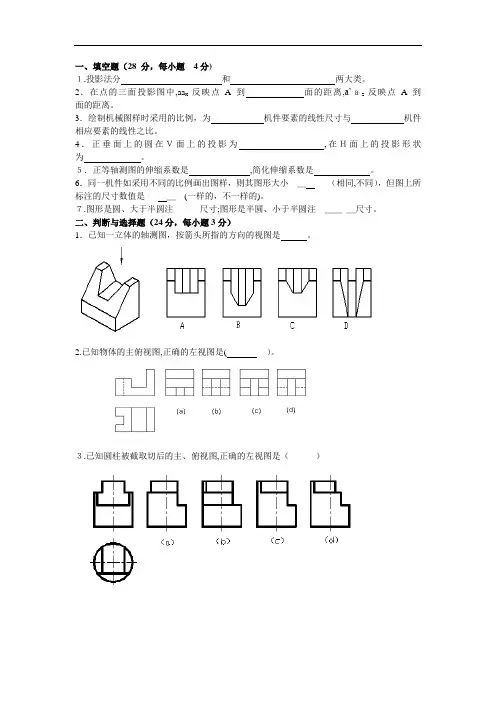

一、填空题（28 分，每小题4分)
