@画法几何及工程制图试题及参考答案

画法几何及工程制图试题及参考答案

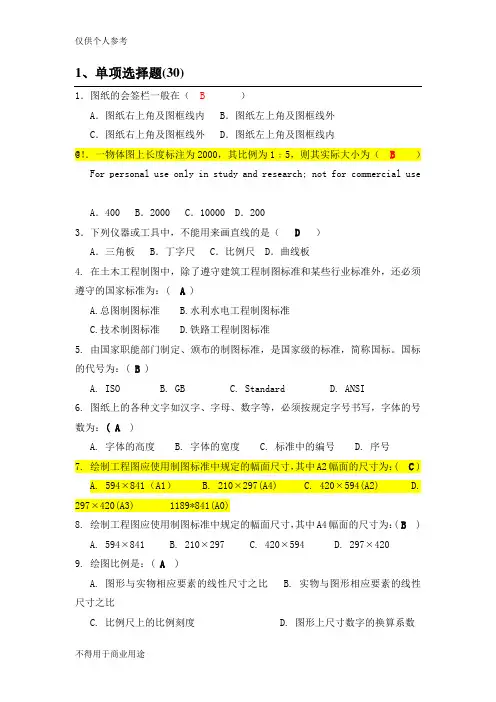

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

《画法几何及工程制图B》复习题及参考答案

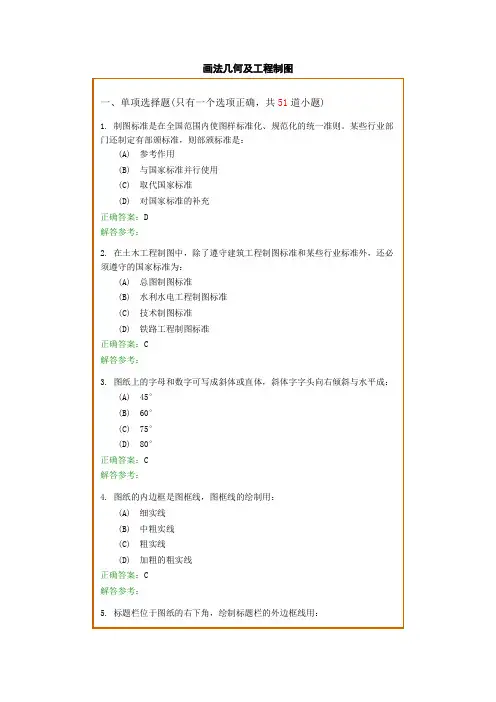

画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：??(A)?参考作用??(B)?与国家标准并行使用??(C)?取代国家标准??(D)?对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：??(A)?总图制图标准??(B)?水利水电工程制图标准??(C)?技术制图标准??(D)?铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：??(A)?45°??(B)?60°??(C)?75°??(D)?80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：??(A)?细实线??(B)?中粗实线??(C)?粗实线??(D)?加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：??(A)?任意线型??(B)?细实线??(C)?中粗实线??(D)?粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：??(A)?100??(B)?1000??(C)?50??(D)?20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：??(A)?按比例进行尺寸度量??(B)?查找换算系数??(C)?与计算器的作用类似??(D)?可画直线正确答案：A解答参考：8. 中粗虚线的用途为：??(A)?表示假想轮廓??(B)?表示可见轮廓??(C)?表示不可见轮廓??(D)?画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：??(A)?表示假想轮廓??(B)?表示可见轮廓??(C)?表示不可见轮廓??(D)?画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：??(A)?3:2:1??(B)?2:1.5:1??(C)?5:2.5:1??(D)?4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：??(A)?1~2mm??(B)?2~4mm??(C)?4~6mm??(D)?6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：??(A)?3~8mm??(B)?8~10mm??(C)?10~15mm??(D)?15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：??(A)?2~3mm??(B)?3~5mm??(C)?5~10mm??(D)?10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：??(A)?任意短斜线??(B)?细短斜线??(C)?中粗短斜线??(D)?粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：??(A)?毫米??(B)?厘米??(C)?米??(D)?根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：??(A)?3~5mm??(B)?5~7mm??(C)?7~10mm??(D)?10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。

《画法几何及工程制图B》复习题及参考答案

画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：??(A)?参考作用??(B)?与国家标准并行使用??(C)?取代国家标准??(D)?对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：??(A)?总图制图标准??(B)?水利水电工程制图标准??(C)?技术制图标准??(D)?铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：??(A)?45°??(B)?60°??(C)?75°??(D)?80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：??(A)?细实线??(B)?中粗实线??(C)?粗实线??(D)?加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：??(A)?任意线型??(B)?细实线??(C)?中粗实线??(D)?粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：??(A)?100??(B)?1000??(C)?50??(D)?20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：??(A)?按比例进行尺寸度量??(B)?查找换算系数??(C)?与计算器的作用类似??(D)?可画直线正确答案：A解答参考：8. 中粗虚线的用途为：??(A)?表示假想轮廓??(B)?表示可见轮廓??(C)?表示不可见轮廓??(D)?画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：??(A)?表示假想轮廓??(B)?表示可见轮廓??(C)?表示不可见轮廓??(D)?画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：??(A)?3:2:1??(B)?2:1.5:1??(C)?5:2.5:1??(D)?4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：??(A)?1~2mm??(B)?2~4mm??(C)?4~6mm??(D)?6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：??(A)?3~8mm??(B)?8~10mm??(C)?10~15mm??(D)?15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：??(A)?2~3mm??(B)?3~5mm??(C)?5~10mm??(D)?10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：??(A)?任意短斜线??(B)?细短斜线??(C)?中粗短斜线??(D)?粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：??(A)?毫米??(B)?厘米??(C)?米??(D)?根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：??(A)?3~5mm??(B)?5~7mm??(C)?7~10mm??(D)?10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。

画法几何试卷及答案

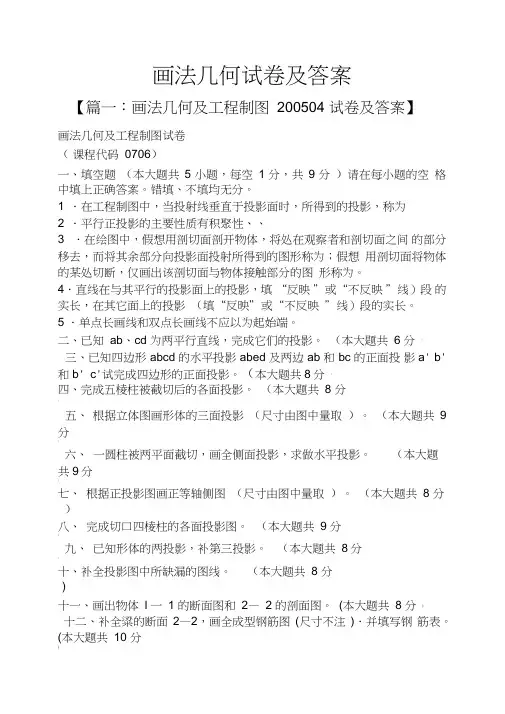

画法几何试卷及答案【篇一：画法几何及工程制图200504 试卷及答案】画法几何及工程制图试卷（课程代码0706）一、填空题（本大题共5 小题，每空1 分，共9 分）请在每小题的空格中填上正确答案。

错填、不填均无分。

1 ．在工程制图中，当投射线垂直于投影面时，所得到的投影，称为2 ．平行正投影的主要性质有积聚性、、3 ．在绘图中，假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为；假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称为。

4．直线在与其平行的投影面上的投影，填“反映”或“不反映”线）段的实长，在其它面上的投影（填“反映”或“不反映”线）段的实长。

5 ．单点长画线和双点长画线不应以为起始端。

二、已知ab、cd 为两平行直线，完成它们的投影。

（本大题共 6 分）三、已知四边形abcd 的水平投影abed 及两边ab 和bc 的正面投影a' b'和b' c'试完成四边形的正面投影。

（本大题共8分）四、完成五棱柱被截切后的各面投影。

（本大题共8 分）五、根据立体图画形体的三面投影（尺寸由图中量取）。

（本大题共9 分）六、一圆柱被两平面截切，画全侧面投影，求做水平投影。

（本大题共9分）七、根据正投影图画正等轴侧图（尺寸由图中量取）。

（本大题共8 分）八、完成切口四棱柱的各面投影图。

（本大题共9 分）九、已知形体的两投影，补第三投影。

（本大题共8分）十、补全投影图中所缺漏的图线。

（本大题共8 分)十一、画出物体l 一 1 的断面图和2— 2 的剖面图。

(本大题共8 分)十二、补全粱的断面2—2，画全成型钢筋图(尺寸不注)．并填写钢筋表。

(本大题共10 分)钢筋表【篇二：画法几何及工程制图试题及参考答案】>1 ．图纸的会签栏一般在( b )a ．图纸右上角及图框线内b ．图纸左上角及图框线外c ．图纸右上角及图框线外d ．图纸左上角及图框线内@!.一物体图上长度标注为2000,其比例为1 : 5，则其实际大小为( b )a．400b．2000c．10000 d ．200 3．下列仪器或工具中，不能用来画直线的是( d )a .三角板b.丁字尺c.比例尺d .曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( a )a. 总图制图标准b.水利水电工程制图标准c.技术制图标准d.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

《画法几何及工程制图B》复习题及参考答案

画法几何及工程制图(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：21. 手工绘制工程图时，在底稿上加深描黑的次序一般应该为：(A) 先上后下，先左后右，先曲后直，先粗后细(B) 由绘图者随意确定(C) 只需加深描黑粗实线，细实线就用作图线(D) 先粗后细，其它随意正确答案：A解答参考：22. 手工绘制工程图时，在完成的图纸上，细实线应该：(A) 是轻线和淡线(B) 是底稿上的作图线，不必加深描黑(A) 相似性(B) 全等性(C) 平面图形非退化的平行投影(D) 平行性正确答案：C解答参考：28. 工程上常用的图示方法中使用最广泛的是那一种？(A) 多面正投影法(B) 轴测投影法(C) 标高投影法(D) 透视投影法正确答案：A解答参考：29. 如果A点在H投影面上，则：(A) A点的x坐标为0(B) A点的y坐标为0(C) A点的z坐标为0(D) A点的x、y、z坐标都不为0正确答案：C解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A三、主观题(共26道小题)1.参考答案：2.参考答案：3.判断下列直线的相对几何关系参考答案：平行4.判断下列直线的相对几何关系参考答案：相交垂直5.判断下列直线的相对几何关系参考答案：交叉垂直6.判断下列直线的相对几何关系参考答案：交叉7.判断下列直线的相对几何关系参考答案：相交8.判断下列直线的相对几何关系参考答案：交叉9.判断下列直线的相对几何关系参考答案：相交10.判断下列直线的相对几何关系参考答案：交叉11.判断下列直线的相对几何关系参考答案：相交12.判断下列直线的相对几何关系参考答案：平行13.判断下列直线的相对几何关系参考答案：交叉14.判断下列直线的相对几何关系参考答案：交叉15.判断下列平面类型参考答案：正垂面16.判断下列平面类型参考答案：一般倾斜平面17.判断下列平面类型参考答案：侧垂面18.判断下列平面类型参考答案：正平面19.判断下列平面类型参考答案：铅垂面20.判断下列平面类型参考答案：侧平面21.判断下列直线与平面、平面与平面是否平行参考答案：平行22.判断下列直线与平面、平面与平面是否平行参考答案：不平行23.判断下列直线与平面、平面与平面是否平行参考答案：不平行24.判断下列直线与平面、平面与平面是否平行参考答案：不平行25.判断下列直线与平面、平面与平面是否平行参考答案：不平行26.判断下列直线与平面、平面与平面是否平行参考答案：平行。

“画法几何及工程制图”复习题(含答案)

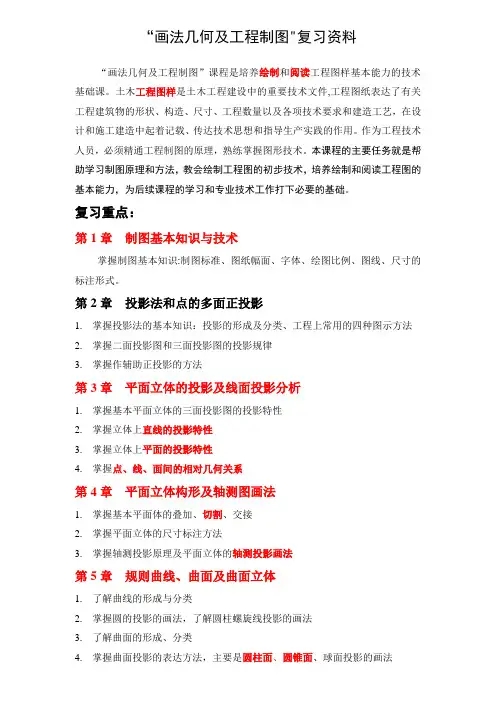

“画法几何及工程制图"复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥)的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图(了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图(了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

(完整版)画法几何及工程制图试题及参考答案

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

“画法几何及工程制图”复习题(含答案)

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析12.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

工程制图习题及参考答案

《画法几何与工程制图》习题一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图幅b×l== ,图框线与图幅线之间的间隔a为,c为。

2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。

3、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。

剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。

4、国标规定，图样中书写的字体必须做到、、、。

其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。

5、正投影具有、和的特性。

6、标注角度时，尺寸线应画成联单，且其圆心是该角的。

二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？2、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？三、作图题：1、根据组合体的轴测图画出其三视图 (尺寸从图中量取)。

2、已知铅垂面P内一条水平线AB的端点A的两投影，且AB=20mm，求直线AB的两投影。

3、已知四边形平面ABCD的H投影abcd和ABC的V投影a′b′c′，试完成其V投影工程制图复习题参考答案一、填空题1、841×1189 25 102、略尺寸数字图样3、剖切位置线剖视方向线6～10 4～64、略、笔画清楚、间隔均匀、排列整齐5、真实性、略类似性6、圆弧顶点二、简答题：1、答：略尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。

2、答：主视图（正立面图）：由前向后投射得到的视图。

俯视图（平面图）：由上向下投射得到的视图。

左视图（左侧立面图）：由左向右投射得到的视图。

画法几何及工程制图复习题含答案

画法几何及工程制图复习题含答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

“画法几何及工程制图”复习题(含答案)

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

《画法几何及工程制图制图》答案

m a
n d
Yh
a
9
P19-3:已知AB的β=30°,根据投影图,完成其两面投影。
Z a′
X
Yw
b
a
Yh
a
10
P19-3:已知AB的β=30°,根据投影图,完成其两面投影。
Z
a′
a″
b′ X
b
b″ Yw
60°
a
Yh
a
11
P19-3 典型错误分析-类型一：
a′ Z
一般位置直
β
线不反映对投影
面的倾角大小。
V1 H2
X2
a
b2
25
第六章题目检索
P52-（1）； P52-（2）； P55-（3）； P56-（1）； P56-（2）； P57-（4）； P60-（2）； P63-（1）； P65-（1）； P68-（2）； P69-（1）； P70-（1）； P71-（1）； P73-（2）； P74-（1）； P74-（2）；
d
c
m
a Yh
a
17
P21-1 典型错误分析-类型一：
Z
c′
a′
该直线水平
m′
投影不过原点。
b′ X
d′
b
d
c
m
a Yh
a
Yw
18
P21-1 典型错误分析-类型二：
Z
c′
a′
该直线的水平投
m′
影不与投影轴平行。
b′ X
d′
b
d
c
m
a Yh
a
Yw
19
P25-2：以BC为斜边作等腰直角三角形ABC，C点在V面上,图中AB为正平线。

画法几何及工程制图习题集答案第七版

案第七版案第七版画法几何及工程制图习题集答案第七版【篇一：画法几何及工程制图试题及参考答案】>1．图纸的会签栏一般在（ b ）a．图纸右上角及图框线内b．图纸左上角及图框线外c．图纸右上角及图框线外d．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ b ）a．400b．2000c．10000 d．2003．下列仪器或工具中，不能用来画直线的是（d）a．三角板b．丁字尺c．比例尺d．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( a )a.总图制图标准b.水利水电工程制图标准c.技术制图标准d.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( b )a. isob. gbc. standardd. ansi6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( a )a. 字体的高度b. 字体的宽度c. 标准中的编号d. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中a2幅面的尺寸为：( c )a. 594?841（a1）b. 210?297(a4)c. 420?594(a2)d. 297?420(a3) 1189*841(a0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中a4幅面的尺寸为：( b )a. 594?841b. 210?297c. 420?594d. 297?4209. 绘图比例是：( a )a. 图形与实物相应要素的线性尺寸之比b. 实物与图形相应要素的线性尺寸之比c. 比例尺上的比例刻度d. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( c )a. 100b. 1000c. 50d. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( b )a. 100b. 1000c. 50d. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( a )a. 按比例进行尺寸度量b. 查找换算系数c. 与计算器的作用类似d. 可画直线13. 粗实线的用途为：( b )a. 表示假想轮廓b. 表示可见轮廓c. 表示不可见轮廓d. 画中心线或轴线14. 中粗虚线的用途为：( c )a. 表示假想轮廓b. 表示可见轮廓c. 表示不可见轮廓d. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( d )a. 3:2:1b. 2: 1.5 :1c. 5: 2.5 :1d. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( c)a. 1~2mmb. 2~4mmc. 4~6mmd. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a 的值应取：( d )a. 3~8mmb. 8~10mmc. 10~15mmd. 15~20mm18. 右图中直径尺寸注法错在：( c )a. 尺寸起止符号应为短斜线b. 尺寸数字没有居中c. 尺寸线应该倾斜d. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( d )a. 尺寸起止符号应为短斜线b. 尺寸数字不能水平注写c. 尺寸数字应注写在圆内d. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( d )a. 尺寸起止符号倾斜方向不对b. 尺寸线距离标注位置太远c. 该尺寸应注写在图形轮廓内d. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( d )a. 画圆或圆弧b. 是圆规的备用品c. 用来截量长度d. 只是等分线段22. 徒手画图草图时：( d )a. 只是不需要固定图纸，其它与仪器图相同b. 可以了草随意一些c. 所有图线一样，没有粗中细线型的要求d. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( a )a. 多面正投影法b. 轴测投影法c. 标高投影法d. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？( a )a. 直观性强，有一定的度量性b. 最具有真实感，但作图太繁杂费时c. 绘图简便，有立体感，无度量性d. 绘图简便，度量性好，无立体感25. 正投影法是指：( b )a. 投射线都相交于投射中心，投射出形体投影的方法b. 投射线互相平行且垂直于投影面，投射出形体投影的方法c. 由互相平行的投射线投射出形体投影的方法d. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( d )a. 直观性强b. 富有立体感和真实感c. 绘图简便，立体感强d. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( d )a. 同素性b. 从属性c. 积聚性d. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( d )a. 平行性b. 定比性c. 相似性d. 接合性29.@ 平行投影法中图形的相仿性是指：( a )a. 相似性b. 全等性c. 平面图形非退化的平行投影d. 平行性30@. 三面投影图在度量关系上有：( c )a. 三个投影各自独立b. 正面投影和水平投影长对正c. 长对正、高平齐、宽相等d. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的：(b)a. 上下、左右、前后的三个方位的关系b. 左右、前后的方位关系c. 上下、左右的方位关系d. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的：( c)a. 上下、左右、前后的三个方位的关系b. 左右、前后的方位关系c. 上下、左右的方位关系d. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的：(d)a. 上下、左右、前后的三个方位的关系b. 左右、前后的方位关系c. 上下、左右的方位关系d. 上下、前后的方位关系34. 如果a点在v投影面上，则：(b)a. a点的x坐标为0b. a点的y坐标为0c. a点的z坐标为0d. a点的x、y、z坐标都不为035. 如果a点在h投影面上，则：( c )a. a点的x坐标为0b. a点的y坐标为0c. a点的z坐标为0d. a点的x、y、z坐标都不为036. 如果a点在w投影面上，则：( a )a. a点的x坐标为0b. a点的y坐标为0c. a点的z坐标为0d. a点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是：( 做重线)a. 相交b. 交错c. 相交垂直d. 交错垂直38. 右图中两直线的相对几何关系是：a. 相交b. 交错c. 平行d. 无法判断39. 右图中两直线的相对几何关系是：a. 相交b. 交错c. 相交垂直d. 交错垂直40. 右图中两直线的相对几何关系是：a. 相交b. 交错c. 相交垂直d. 交错垂直41. 右图中两直线的相对几何关系是：比例) ( c ) ( a ) ( d ( b )【篇二：画法几何及工程制图习题解答】xt>5-1画出三棱锥的侧面投影，并补全其表面上点、线的投影5-5补全六棱柱截切后的水平投影和侧面投影5-6补全切口四棱柱的水平投影和侧面投影5-7补全穿孔三棱柱的水平投影和侧面投影5-8补全切口三棱柱的水平投影和侧面投影5-9补全四棱柱截切后的水平投影和正面投影5-10补全四棱柱经两次截切后的水平投影和正面投影5-11补全四棱台切口后的水平投影和侧面投影5-12补全四棱台切口后的水平投影和侧面投影5-13补全四棱锥截切后的水平投影和侧面投影5-14补全四棱锥截切后的水平投影和侧面投影5-15补全三棱锥的水平投影和侧面投影5-17求直线ab与三棱柱的贯穿点，并求其侧面投影5-16补全三棱锥穿孔后的水平投影和侧面投影5-17求直线ab与三棱锥的贯穿点，并求其侧面投影5-19求直线ab、ＣＤ与三棱柱的表面交点5-17求直线ab与平面体的表面交点，并求其侧面投影5-２１求三棱锥与三棱柱的相贯线5-23求天窗、烟囱与屋顶的表面交线5-17求两三棱柱的相贯线５-24 求三棱柱与三棱锥的相贯线５-25 求三棱柱与四棱锥的相贯线５-25 求四棱台与四棱柱的相贯线【篇三：“画法几何及工程制图”复习题(含答案)】=txt>复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

《画法几何及土木工程制图》(第三版)习题参考答案

【3-3】求作与直线AB、CD、EF都相交的正平线。
【3-4】求作直线EF，使EF与直线CD交于V面之前20mm的E点，且 EF∥AB，EF的真长为15mm。
【3-5】已知两交叉线AB、CD的水平投影和正面投影，求作它们的侧面投影，并标注三对重影点的三面投影及可见性。
【3-6】求作点A到直线BC的垂线、垂足和真实距离。
【13-3】作正五棱柱与正垂面P的截交线，补全截断体的三面投影。
【13-4】作具有燕尾槽的四棱柱与铅垂面P的截交线和截断体的侧面投影。
【13-5】作具有三棱柱孔和左上方切口的正六棱柱的水平投影，并补全其侧面投影。
【13-6】补全三棱锥被正垂面P截切后的截断体的水平投影和侧面投影。
【13-7】补全左右、前后对称的楔形块被水平面、正垂面、侧平面截切成左上方的切口后的水平投影和侧面投影。
【10-8】求作圆心位于点A、直径为24mmm、处于左下到右上的、 α ＝45°的正垂圆的三面投影。
【11-1】作圆柱的水平投影，并补全圆柱表面上的点A、B、C、 D、E、F、G、I的三面投影。
【11-2】作圆锥的正面投影，并补全圆锥表面上直线和曲线的三面投影。
【11-3】作球的侧面投影，并补全球面上的曲线ACB和ADFEB的水平投影和侧面投影。
【4-4】已知正垂面P的正面迹线PV以及其上的△ABC的水平投影，补全正垂面的正面迹线和水平迹线，以及△ABC的三面投影。
【4-5】已知平面P上的正方形ABCD的一条对角线AC为侧垂线，平面P与水平面H的倾角为45°，顶点B在AC的后上方，完成正方形的三面投影。
【4-6】已知正方形ABCD的后边AB为正平线，且AB的侧面投影及正方形的正面投影，补全正方形的侧面投影。

《画法几何及工程制图B》复习题及参考答案

画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。

@“画法几何及工程制图”复习题（含答案）28161

@“画法⼏何及⼯程制图”复习题（含答案）281611“画法⼏何及⼯程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅⾯、字体、绘图⽐例、图线、尺⼨的标注形式。

2 投影法和点的多⾯正投影1. 掌握投影法的基本知识：投影的形成及分类、⼯程上常⽤的四种图⽰⽅法2. 掌握⼆⾯投影图和三⾯投影图的投影规律3. 掌握作辅助正投影的⽅法3平⾯⽴体的投影及线⾯投影分析1. 掌握基本平⾯⽴体的三⾯投影图的投影特性2. 掌握⽴体上直线的投影特性3. 掌握⽴体上平⾯的投影特性4. 掌握点、线、⾯间的相对⼏何关系4平⾯⽴体构形及轴测图画法1. 掌握基本平⾯体的叠加、切割、交接2. 掌握平⾯⽴体的尺⼨标注⽅法3. 掌握轴测投影原理及平⾯⽴体的轴测投影画法5 规则曲线、曲⾯及曲⾯⽴体1. 了解曲线的形成与分类2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法3. 了解曲⾯的形成、分类4. 掌握曲⾯投影的表达⽅法，主要是圆柱⾯、圆锥⾯、球⾯投影的画法5. 掌握基本曲⾯⽴体（圆柱、圆锥）的投影特性6. 掌握平⾯与曲⾯体或曲表⾯相交的投影画法7. 了解两曲⾯体或曲表⾯相交的投影画法8. 掌握圆柱与圆锥的轴测图画法6 组合体1.学会使⽤形体分析法对组合体的形成进⾏分析2.掌握根据实物绘制组合体的三视图的⽅法3.掌握组合体的尺⼨注法4.掌握组合体三视图的阅读⽅法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达⽅法3.掌握断⾯图的表达⽅法4.掌握在组合体轴测图中进⾏剖切的画法5.了解常⽤的简化画法6.了解第三⾓画法的概念8 钢筋混凝⼟结构图（了解）1.了解钢筋混凝⼟结构的基本知识2.掌握钢筋混凝⼟结构的图⽰⽅法3.掌握钢筋混凝⼟结构图的阅读⽅法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作⽤，了解房屋的⼀般设计⽅法2.了解房屋施⼯图的分类及有关规定3.了解房屋总平⾯图的绘制⽅法4.掌握建筑平⾯图、建筑⽴⾯图、建筑剖⾯图的绘制⽅法5.了解建筑详图的绘制⽅法10 桥梁、涵洞⼯程图（了解）了解桥涵⼯程图的基本知识，了解桥墩图、桥台图、涵洞图的图⽰⽅法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统⼀准则。

画法几何及工程制图试题及参考答案

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

《画法几何及工程制图制图》答案王兰美主编

c′
O
c
O1 O2
c2
d
P39-1:k 在Ha面上作c 1′ 点K，使k2其到b2 A、
B、C距离相等。 b 1′(d1′)
a2
H k 1′
X1 V 1
a 1′
V1 H2
X2
第六章题目检索
P52-（1）； P52-（2）； P55-（3）； P56-（1）； P56-（2）； P57-（4）； P60-（2）； P63-（1）； P65-（1）； P68-（2）； P69-（1）； P70-（1）； P71-（1）； P73-（2）； P74-（1）； P74-（2）；
P158 : 已知 m=3, z=23，补全直齿圆柱齿轮的视图，标注尺寸。
P158 : 已知 m=3, z=23，补全直齿圆柱齿轮的视图，标注尺寸。
第十二章：题目检索
第十三章：题目检索
第十四章：题目检索
第十五章：题目检索
P93 -（2）：根据给定图形，补画视图中的缺线。
P97 -（1）：根据给定视图，补画第三视图。
P97 -（1）：根据给定视图，补画第三视图。
P102 -（1）：根据给定视图，补画第三视图。
P102 -（1）：根据给定视图，补画第三视图。
第一章节
P102 -（2）：根据给定视图，补画第三视图。
P122 - 1; P127 - 1； P130 - 1； P134 - 1; P136 - 1； P137 - 1；
第九章：题目检索
第一章节
P122-（1）：根据已知视图，将主视图画全成剖视图
第一章节
P122-（1）：根据已知视图，将主视图画全成剖视图
P127-（1）：根据已知视图，将主视图画全成半剖视图
