自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
下面对其主要组件进行简要介绍。
一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。
洒水喷头有多种不同形式的分类。
1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。
3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。
二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
1、湿式报警阀用于湿式喷水灭火系统。
它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。
消防喷淋头
消防喷淋头消防喷淋头用于消防喷淋系统，当发生火灾时，水通过喷淋头溅水盘洒出进行灭火，目前分为下垂型洒水喷头、直立型洒水喷头、普通型洒水喷头、边墙型洒水喷头等。
定义发生火灾时，消防水通过喷淋头均匀洒出，对一定区域的火势起到控制，常见喷淋头类型有：下垂型、直立型、普通型与边墙型。
下垂型（下喷）下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100%喷向地面。
保护有吊顶的房间，在吊顶下方布置喷头，应采用下垂型喷头或吊顶型喷头。
主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。
下垂型喷淋头直立型（上喷）直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100%向下喷洒，直立型喷淋头同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。
（不做吊顶的场所，当配水支管布置在梁下时，应采用直立型。
易受碰撞的部位，应采用带保护罩喷头或吊顶型喷头）普通型普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40%－60%向下喷洒，较大部分喷向吊顶。
适用于餐厅、商店、仓库、地下车库等场所。
（普通型用的较少）边墙型（侧喷）边墙型洒水靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、边墙型喷淋头走廊客房等建筑物的轻危险部位。
顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
以上均可参照GB50084-2001，自动喷水灭火系统设计规范隐蔽式喷淋隐蔽式喷淋适用于高档酒店、住宅、剧院等需要保证天花平整整洁效果的地方。
隐蔽式喷淋的盖子是用易熔金属焊接在螺纹上的，熔化点是57度。
因此在发生火灾时，温度上升先使盖子脱落，温度再上升至68度时（一般的喷淋头），玻璃管爆裂，水流喷出。
因此隐蔽式喷头最忌讳的是盖子上沾上涂料和油漆，这样的话会引起动作失灵。
2 消防实务-第三篇 自动喷水
自动喷水灭火系统术语1、喷头分类（1）按响应时间指数（RTI）分类：RTI≤50，快速响应闭式洒水喷头50＜RTI≤80，特殊响应闭式洒水喷头80＜RTI≤350，标准响应闭式洒水喷头（2）按流量系数（K）分类：K=80 标准流量洒水喷头K≥80 标准覆盖面积洒水喷头，直立型、下垂型：1只喷头最大保护面积≤20m2 边墙型：1只喷头最大保护面积≤18m2K≥80 扩大覆盖面积洒水喷头，直立型、下垂型、边墙型：1只喷头最大保护面积＞20m2（标准覆盖面积），但≤36m2 K≥161 特殊应用喷头，具有较大雾滴，用于民用和厂房的高大空间以及仓库（3）按响应时间指数（RTI）和流量系数（K）混合分类：K≥161且RTI≤28±8 早起抑制快速响应洒水喷头，用于保护堆垛和高架仓库一、设置场所的火灾危险性分类1、轻危险级、中危险级（Ⅰ、Ⅱ）、严重危险级（Ⅰ、Ⅱ）、仓库危险级（Ⅰ、Ⅱ、Ⅲ）4类8级附录1 自喷系统设置场所火灾危险等级举例二、系统基本要求1、不适用场所：遇水易燃、爆炸、剧烈化学反应、放出有毒气体场所，洒水会发生沸溢、喷溅场所2、系统选型（1）湿式系统：4℃～70℃（2）干式系统：＜4℃或＞70℃（3）预作用：a、准工作状态时严禁误喷场所b、准工作状态时严禁管道充水场所c、代替干式系统场所（4）重复启闭预作用系统：灭火后需要及时停止喷水场所（5）雨淋系统：a、水平蔓延快，闭式喷头不能及时有效覆盖起火区域场所b、净空高度超过6.1.1规定，且需要快速扑灭初期火灾场所。
c、严重危险级Ⅱ场所（易燃固液清洗喷涂、摄影棚下吃葡萄）（6）早起抑制快速响应喷头（K≥161且RTI≤28±8 ）的自喷系统的场所：a、净空≤13.5m、且物高≤12.0m，仓库Ⅰ、仓库Ⅱ、沥青、箱装不发泡塑料的仓库b、净空≤12.0m、且物高≤10.5m，袋装不发泡塑料、箱装及袋装发泡塑料的仓库（7）仓库型特殊应用喷头（K≥161且较大雾滴）的自喷系统的场所：c、净空≤12.0m、且物高≤10.5m，仓库Ⅰ、仓库Ⅱ、箱装不发泡塑料的仓库d、净空≤7.5m、且物高≤6.0m，袋装不发泡塑料、箱装发泡塑料的仓库（8）其它系统可串联接入同一建筑物内的湿式系统，接入点应为配水干管。
消防喷淋头
消防喷淋头定义发生火灾时，消防水通过喷淋头均匀洒出，对一定区域的火势起到控制。
A. 下垂型洒水喷头下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100％喷向地面。
主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。
B. 直立型洒水喷头直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100％向下喷洒，同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。
C. 普通新洒水喷头普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40％－60％向下喷洒，较大部分喷向吊顶。
适用于餐厅、商店、仓库、地下车库等场所。
D. 边墙型洒水喷头边墙型洒水靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、走廊客房等建筑物的轻危险部位消防喷淋系统概述消防喷淋系统是一种消防灭火装置，是目前应用十分广泛的一种固定消防设施，它具有价格低廉、灭火效率高等特点，根据功能不同可以分为人工控制和自动控制两种形式。
系统安装报警装置，可以在发生火灾时自动发出警报，自动控制式的消防喷淋系统还可以自动喷水并且和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。
人工控制系列人工控制就是当发生火灾时需要工作人员打开消防泵为主干管道供压力水，喷淋头在水压作用下开始工作。
自动控制系列自动控制消防喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。
自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。
现已广泛应用于建筑消防中。
自动消防喷淋系统分为感烟式和感温式两种。
人工控制系列人工控制系列消防喷淋系统组成部件由消防泵+水池+主干管道+喷淋头+末端排水装置组成。

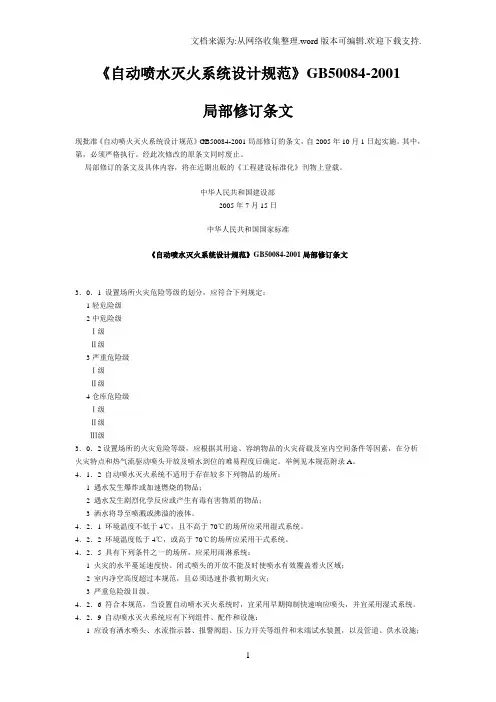

《GB50084-2001(2005修订)-自动喷水灭火系统设计规范》
《自动喷水灭火系统设计规范》GB50084-2001局部修订条文现批准《自动喷火灭火系统设计规范》GB50084-2001局部修订的条文，自2005年10月1日起实施。
其中，第，必须严格执行。
经此次修改的原条文同时废止。
局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。
中华人民共和国建设部2005年7月15日中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084-2001局部修订条文3．0．1 设置场所火灾危险等级的划分，应符合下列规定：1 轻危险级2 中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3．0．2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
举例见本规范附录A。
4．1．2 自动喷水灭火系统不适用于存在较多下列物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导至喷溅或沸溢的液体。
4．2．1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。
4．2．2 环境温度低于4℃，或高于70℃的场所应采用干式系统。
4．2．5 具有下列条件之一的场所，应采用雨淋系统：1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2 室内净空高度超过本规范，且必须迅速扑救初期火灾；3 严重危险级Ⅱ级。
4．2．6 符合本规范，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。
4．2．9 自动喷水灭火系统应有下列组件、配件和设施：1 应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；3 应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口；4 干式系统和预作用系统的配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。
4．2．10 防护冷却水幕应直接将水喷向被保护对象；防火分隔水幕不宜用于尺寸超过15m（宽）×8m（高）的开口（舞台口除外）。
自动喷水灭火系统
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
关于自动喷水灭火系统喷头的选型【消防工程师】
关于自动喷水灭火系统喷头的选型
加红加粗字体重点看
（1）自动喷水灭火系统的洒水喷头选型应符合下列规定
注：
闭式系统的洒水喷头，其公称动作温度应高于环境最高温度30℃。
（2）常用喷头规格型号实例和闭式喷头的公称温度和色标如下表：
常用喷头规格型号实例
闭式喷头的公称温度和色标
（3）同一隔间内应采用相同热敏性能的洒水喷头；雨淋系统的防护区内应采用相同的洒水喷头。
巩固练习
1.根据现行国家标准《自动喷水灭火系统施工及验收规范》(GB50261)，关于自动喷水灭火系统洒水喷头的选型，正确的有（）。
A.图书馆书库采用边墙型洒水喷头
B.总建筑面积为5000m2的商场营业厅采用隐蔽式喷头
C.办公室吊顶下安装下垂型喷头
D.无吊顶的汽车库选用直立型快速响应喷头
E.印刷厂纸质品仓库采用早期抑制快速响应喷头
解析：书库和总建筑面积5000m2及以上的商场都是中危险Ⅱ级。
边墙型喷头和隐蔽式喷头都只能用在轻危险级和中危险级Ⅰ级场所。
2.某建筑自动喷水灭火系统采用玻璃球洒水喷头，其中部分喷头玻璃球色标为黄色，该喷头公称动作温度为（）℃。
A.57
B.68
C.79
D.93
解析：根据《自动喷水灭火系统第1部分：洒水喷头》5.2条规定：57℃—橙；68℃—红；79℃—黄；93℃—绿。
2023一级注册消防工程师《消防安全技术实务》历年真题重组练习卷(卷二十)【含答案】
2023一级注册消防工程师《消防安全技术实务》历年真题重组练习卷（卷二十）【含答案】一、单选题(20题)1.关于综合管廊逃生口设置的说法，错误的是（）。
A.敷设电力电缆的舱室，逃生口间距不宜大于200mB.敷设天然气管道的舱室，逃生口间距不宜大于200mC.敷设蒸汽热力管道的舱室，逃生口间距不应大于200mD.圆形逃生口内径不应小于1m2.机械加压送风系统启动后，按照余压值从大到小排列，排序正确的是（）A.走道、前室、防烟楼梯间B.前室、防烟楼梯间、走道C.防烟楼梯间、前室、走道D.防烟楼梯间、走道、前室3.下列物质中，火灾分类属于A类火灾的是（）A.石蜡B.钾C.沥青D.棉布4.地下市政消火栓的优点不包括（）。
A.防冻B.方便操作C.方便交通D.不易损坏5.湿式自动喷水灭火系统的喷淋泵,应由（）信号直接控制启动。
A.信号阀B.水流指示器C.压力开关D.消防联动控制器6.加油站、加气站的下列场所中，不需要设置应急照明的是（）。
A.卸油区B.罩棚C.营业室D.消防泵房7.某酒店地上11层，地下2层，每层1个防火分区，该酒店设置了1套自动喷水灭火系统，在第十一层设有两种喷头，流量系数分别为80和115。
该系统末端试水装备的设置，错误的是（）A.末端试水装置的出水采用软管连接排入排水管道B.末端试水装备设置在第十一层C.末端试水装置选用出水口流量系数为80的试水接头D.末端试水装置由试水阀，压力表和试水接头组成8.多瓶组单元独立内贮压式七氟丙烷气体灭火系统的组件不包括（）。
A.信号反馈装置B.单向阀C.选择阀D.集流管9.某钢厂设置了电气火灾监控系统，该系统的设置或功能错误的是（）。
A.电缆隧道用于动力电缆防护的缆式线型感温火灾探测器接入电气火灾监控器B.配电柜的输出端子处设置测温式电气火灾监控探测器C.监控探测器的报警信号作为火灾报警信号在消防控制室图形显示装置上显示D.监控探测器报警时，不切断相关配电回路的电源输出10.某地下商场，总建筑面积为2500㎡，净高7m，装有网格吊顶，吊顶通透面积占吊顶总面积的75%，采用的自动喷水灭火系统为湿式系统，该系列的下列喷头选型中，正确的是（）A.选用隐蔽型洒水喷头B.选用RTI为28 (m·s)^0.5的直立型洒水喷头C.选用吊顶型洒水喷头D.靠近端墙的部位，选用边墙型洒水喷头11.某应急照明集中电源，额定输出功率为720W，额定输出电压为DC36V，输出回路为4个。
喷头的温级选用
喷头温级的选用：1、自行车、地下汽车库采用易熔合金，温级为57~77℃；2、其他部位采用玻璃球喷头，厨房灶台上部的喷头温级为93℃，厨房其他部位的喷头温级为79℃。
其他部位的喷头温级为68℃。
3、洗衣房、厨房、直燃机房喷头温级为98℃；4、汽车库及吊顶内上喷喷头温级为74℃；5、建筑需要装修部位用采用装饰喷头；喷头的选用：汽车库、洗衣房、厨房、机房用吊顶内上喷喷头采用易熔合金喷头。
其他部位选用玻璃泡喷头。
厨房、地下车库采用93℃和72℃温级和易熔合金喷头，其它等用68℃温级的下喷喷头。
喷头选用：除地下一层车库、展厅中立体停车场选用易熔元件喷头外，其余部位全部采用玻璃球喷头，其中有吊顶的地方均采用装饰型喷头、无吊顶的地方均采用直立式型喷头。
喷头温级：易熔元件采用72℃；玻璃球除厨房采用93℃外，其余部位采用68℃。
观众厅网架处采用121℃。
由于管线较长，卫生器具多，按现行规范管道水力计算，水头损失较大，虽然进户管径采用DN25，水表为DN20，水表损失超过4m，已超出规范的要求，如果再通过放大管径以减少水头损失显然不合适。
当每户使用人数一定时，随着卫生器具当量总数的增加，用水量标准增大，但卫生洁具同时使用率变小。
对于高档住宅，建议b0的取值为0.15，k值也应减小，如取k=0.002。
设计秒流量计算公式为：q = 0.15(Ng)1/2 + kNg灭火器类型规格编码的字母含义喷头选用：采用玻璃球闭式喷头，其中设于封闭式吊顶下的喷头均采用装饰型喷头，设于敞开式吊顶中的喷头均采用带集热板的下垂型喷头，设于吊顶内或无吊顶处的喷头均彩直立式喷头。
喷头温级：除此之外厨房采用93ºC、观众厅网架处采用121ºC外，其余部位均采用68ºC。
雨淋系统：保护部位——舞台葡萄架下部及侧台、后台。
系统设计：按严重危险级设计。
在水泵内设雨淋泵和稳压设备。
在报警阀室设八雨淋阀。
系统采用开式喷头。
自动喷水灭火系统
雨淋系统
三、湿式自动喷水灭火系统 (一) 湿式自动喷水灭火系统的组成 一 湿式自动喷水灭火系统是指准工作状态时，管道 湿式自动喷水灭火系统是指准工作状态时， 内充满压力水的自动喷水灭火系统。 内充满压力水的自动喷水灭火系统。湿式自动 喷水灭火系统适合在环境温度不低于4 并不 喷水灭火系统适合在环境温度不低于 0C并不 高于70 的环境中使用 的环境中使用。 高于 0C的环境中使用。 主要由闭式喷头、湿式报警阀组、水流指示器、 主要由闭式喷头、湿式报警阀组、水流指示器、 压力开关、控制阀和末端试水装置及自动给水 压力开关、 设备等部件组成。它具有自动探测、 设备等部件组成。它具有自动探测、报警和喷 水的功能， 水的功能，也可与火灾自动报警系装置联合使 使其功能更加完善可靠。 用，使其功能更加完善可靠。
