防水等级与测试方法
防水等级及测试
防水等级及测试
【原创版】
目录
1.防水等级的定义和重要性
2.防水等级的分类和标准
3.防水测试的方法和设备
4.防水等级的应用和维护
正文
防水等级是指产品在接触水分或水环境中的防护能力。
在许多领域，如建筑、电子、纺织等，防水等级至关重要，因为它可以直接影响到产品的使用寿命和性能。
防水等级通常分为多个等级，每个等级都有特定的标准。
例如，IP 代码是一种常见的防水等级分类方法。
IP 代码由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
防水等级从 0 到 8，其中 8 表示产品可以在水中长时间浸泡而不受影响。
防水测试是为了确保产品具有所需的防水等级而进行的测试。
测试方法包括喷水试验、浸泡试验、雨淋试验等。
为了进行这些测试，需要使用各种设备，如喷水器、水压试验机、雨淋试验箱等。
防水等级的应用广泛，不仅适用于建筑和电子产品，还适用于纺织品、鞋类、家具等。
例如，在建筑中，防水等级可以确保建筑物在雨水、地下水或潮湿环境中不受损害。
在电子产品中，防水等级可以确保产品在潮湿环境中不会短路或故障。
维护防水等级也非常重要。
对于建筑来说，定期检查防水层并进行维修可以确保建筑物的防水性能。
对于电子产品来说，正确的使用和存储方法可以延长产品的使用寿命。
总之，防水等级和测试对于确保产品在潮湿环境中的性能和寿命至关重要。

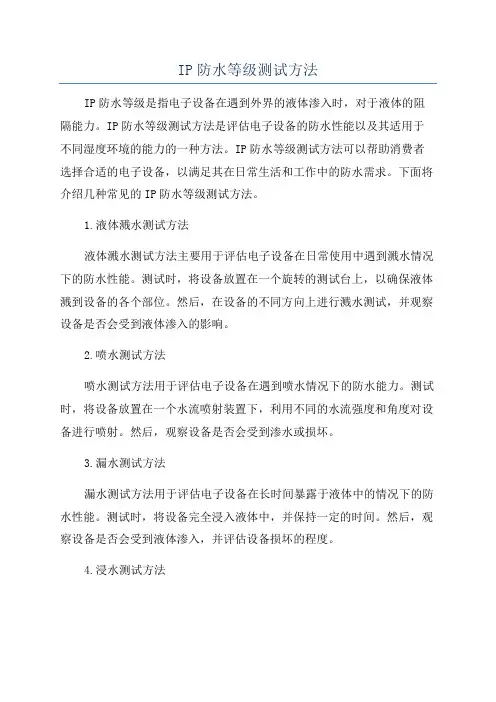

IP防水等级测试方法
IP防水等级测试方法IP防水等级是指电子设备在遇到外界的液体渗入时，对于液体的阻隔能力。
IP防水等级测试方法是评估电子设备的防水性能以及其适用于不同湿度环境的能力的一种方法。
IP防水等级测试方法可以帮助消费者选择合适的电子设备，以满足其在日常生活和工作中的防水需求。
下面将介绍几种常见的IP防水等级测试方法。
1.液体溅水测试方法液体溅水测试方法主要用于评估电子设备在日常使用中遇到溅水情况下的防水性能。
测试时，将设备放置在一个旋转的测试台上，以确保液体溅到设备的各个部位。
然后，在设备的不同方向上进行溅水测试，并观察设备是否会受到液体渗入的影响。
2.喷水测试方法喷水测试方法用于评估电子设备在遇到喷水情况下的防水能力。
测试时，将设备放置在一个水流喷射装置下，利用不同的水流强度和角度对设备进行喷射。
然后，观察设备是否会受到渗水或损坏。
3.漏水测试方法漏水测试方法用于评估电子设备在长时间暴露于液体中的情况下的防水性能。
测试时，将设备完全浸入液体中，并保持一定的时间。
然后，观察设备是否会受到液体渗入，并评估设备损坏的程度。
4.浸水测试方法浸水测试方法用于评估电子设备在短时间内完全浸入液体中的情况下的防水性能。
测试时，将设备完全浸入液体中，并保持一定的时间。
然后，取出设备，并观察设备是否会受到液体渗入，并评估设备损坏的程度。
5.蒸汽测试方法蒸汽测试方法用于评估电子设备在高温高湿环境下的防水能力。
测试时，将设备放置在一个高温高湿的环境中，利用蒸汽对设备进行暴露。
然后，观察设备是否会受到渗水或损坏。
6.冲击测试方法冲击测试方法用于评估电子设备在遇到冲击情况下的防水能力。
测试时，将设备放置在一个冲击测试装置中，并以一定的力量对设备进行冲击。
然后，观察设备是否会受到液体渗入或损坏。
7.压力测试方法压力测试方法用于评估电子设备在承受一定压力下的防水性能。
测试时，将设备放置在一个具有一定压力的测试腔中，并保持一定的时间。
然后，观察设备是否会受到渗水或损坏。
IPXX防水等级及防水测试方法
IPXX防水等级及防水测试方法IPXX是一种国际标准，用于评估设备或产品的防水性能。
IP代表国际标准（International Protection）或者说国际防护等级（Ingress Protection），而XX则代表着设备或产品的防尘等级和防水等级。
在防水方面，XX的等级分别指产品的防喷溅水和防浸水能力。
防水等级的测试方法是根据产品的实际使用条件进行的。
主要包括以下几个步骤：步骤1：准备测试设备测试设备包括水源、压力设备、防护盒等。
水源可以是蓄水器、泥浆池等，压力设备可以是水泵或者压缩空气机。
防护盒可以根据实际情况选择合适的型号和尺寸。
步骤2：确定防水等级根据产品的使用环境和要求，确定所需的防水等级。
根据不同的等级，可以确定测试所需的喷水时间、水压和水体温度等参数。
步骤3：进行防水测试将产品放置在防护盒中，根据所需的防水等级，向产品进行不同强度和方向的水喷射。
测试过程中需要记录产品承受的水压、喷射时间和渗入的水量等数据。
步骤4：评估测试结果根据测试数据和所需的防水等级进行评估。
如果产品在测试过程中未发生渗水，且满足防水等级要求，即可判定产品的防水性能良好。
如果产品发生渗水或者不满足要求，需要根据具体情况进行改进或调整。
1.IPX0：无防护：没有特殊防护，无法防止物品的渗水；2.IPX1：滴水防护：垂直滴水不会对产品造成损害；3.IPX2：倾斜滴水防护：倾斜15度方向的滴水不会对产品造成损害；4.IPX3：喷水防护：60度角方向的喷水不会对产品造成损害；5.IPX4：飞溅防护：周围任意方向的喷溅水不会对产品造成损害；6.IPX5：喷水防护：喷水器的喷水不会对产品造成损害；7.IPX6：强力喷水防护：湿度高且压力较大的喷水器的喷水不会对产品造成损害；8.IPX7：在规定条件下正常操作30分钟后，放入1米深的水中浸泡30分钟，仍然能正常工作；9.IPX8：在规定条件下正常操作后，放入特定的水中浸泡，浸泡时间和深度由制造商确定。

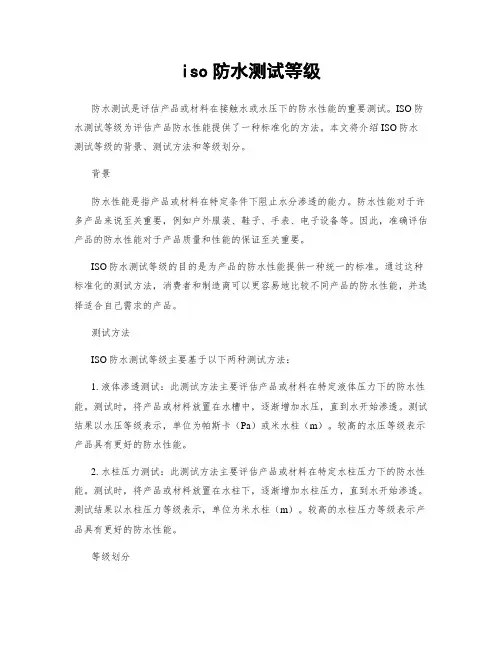

iso防水测试等级
iso防水测试等级防水测试是评估产品或材料在接触水或水压下的防水性能的重要测试。
ISO防水测试等级为评估产品防水性能提供了一种标准化的方法。
本文将介绍ISO防水测试等级的背景、测试方法和等级划分。
背景防水性能是指产品或材料在特定条件下阻止水分渗透的能力。
防水性能对于许多产品来说至关重要，例如户外服装、鞋子、手表、电子设备等。
因此，准确评估产品的防水性能对于产品质量和性能的保证至关重要。
ISO防水测试等级的目的是为产品的防水性能提供一种统一的标准。
通过这种标准化的测试方法，消费者和制造商可以更容易地比较不同产品的防水性能，并选择适合自己需求的产品。
测试方法ISO防水测试等级主要基于以下两种测试方法：1. 液体渗透测试：此测试方法主要评估产品或材料在特定液体压力下的防水性能。
测试时，将产品或材料放置在水槽中，逐渐增加水压，直到水开始渗透。
测试结果以水压等级表示，单位为帕斯卡（Pa）或米水柱（m）。
较高的水压等级表示产品具有更好的防水性能。
2. 水柱压力测试：此测试方法主要评估产品或材料在特定水柱压力下的防水性能。
测试时，将产品或材料放置在水柱下，逐渐增加水柱压力，直到水开始渗透。
测试结果以水柱压力等级表示，单位为米水柱（m）。
较高的水柱压力等级表示产品具有更好的防水性能。
等级划分ISO防水测试等级根据产品或材料在测试中的表现划分为不同等级。
具体的等级划分可以根据不同产品的特性和应用领域进行调整，但通常包括以下几个等级：1. 防水等级0：产品或材料无防水性能，完全透水。
2. 防水等级1：产品或材料能够防止垂直滴水渗透。
3. 防水等级2：产品或材料能够防止15度斜坡上的水滴渗透。
4. 防水等级3：产品或材料能够防止60度斜坡上的水滴渗透。
5. 防水等级4：产品或材料能够在特定压力下防止水渗透。
需要注意的是，ISO防水测试等级只是评估产品或材料在特定条件下的防水性能。
实际使用时，产品可能会面临更复杂的水压或水柱压力，因此消费者应根据自己的需求选择合适的产品。

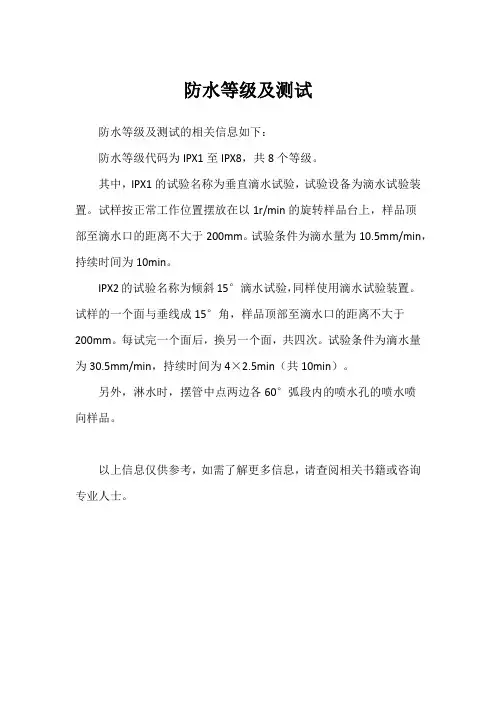

防水等级及测试
防水等级及测试
防水等级及测试的相关信息如下：
防水等级代码为IPX1至IPX8，共8个等级。
其中，IPX1的试验名称为垂直滴水试验，试验设备为滴水试验装置。
试样按正常工作位置摆放在以1r/min的旋转样品台上，样品顶
部至滴水口的距离不大于200mm。
试验条件为滴水量为10.5mm/min，持续时间为10min。
IPX2的试验名称为倾斜15°滴水试验，同样使用滴水试验装置。
试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于
200mm。
每试完一个面后，换另一个面，共四次。
试验条件为滴水量为30.5mm/min，持续时间为4×2.5min（共10min）。
另外，淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷
向样品。
以上信息仅供参考，如需了解更多信息，请查阅相关书籍或咨询专业人士。
IP防水各等级详解及试验方法与条件
IP防水各等级详解及试验方法与条件IP（Ingress Protection）等级是一种指示产品防水性能的标准，通常用于评估设备在不同环境条件下的防水能力。
IP等级由两个数字组成，第一个数字表示对固体物体的防护能力，第二个数字表示对液体物体的防护能力。
这篇文章将详细介绍IP防水各等级的含义以及相关的试验方法和条件。
1.IP等级及其含义首先，我们来看一下IP等级及其含义：-第一个数字（对固体物体的防护能力）的取值范围是0到6，表示对不同大小的固体物体的防护能力。
其中，0表示没有防护能力，6表示完全防护。
-第二个数字（对液体物体的防护能力）的取值范围是0到8，表示对不同液体物体的防护能力。
其中，0表示没有防护能力，8表示完全防护。
例如，一个产品的IP等级为IP66，表示该产品具有完全防护固体物体和液体物体的能力。
为了评估产品的防水能力，需要进行相应的试验。
下面是IP等级试验的一些常用方法和条件。
-IPX1和IPX2等级的试验方法：-试验设备：喷雾测试设备和水滴测试设备。
-试验条件：在室内环境下进行，室温为15到35摄氏度。
-试验过程：IPX1等级的试验是将试样放置在绕射角度为60度的喷水装置下，持续喷雾10分钟。
IPX2等级的试验是将试样放置在绕射角度为15度的喷水装置下，持续喷雾10分钟。
-试验结果判定：IPX1等级要求试样不漏水，IPX2等级要求试样在试验时间结束后30分钟内不漏水。
-IPX3和IPX4等级的试验方法：-试验设备：摆动喷头试验设备和旋转喷头试验设备。
-试验条件：在室内环境下进行，室温为15到35摄氏度。
-试验过程：IPX3等级的试验是将试样放置在摆动喷头试验装置下，以每分钟60度的速度左右摆动120度，喷水压力为50～150kPa，持续至少5分钟。
IPX4等级的试验是将试样放置在旋转喷头试验装置下，以每分钟1.8度的速度旋转360度，喷水压力为50～150kPa，持续至少5分钟。
防水等级及测试
防水等级及测试防水等级（IP）是指产品对尘土和水的防护能力的评估等级，通常用IP加数字的形式表示，例如IP65、IP67等。
IP等级的测试标准是由国际电工委员会（IEC）设立的国际标准，它主要用于衡量电子产品、仪器仪表以及户外用品等的防水性能。
IP等级由两个数字组成，第一位数字表示对固体的防护等级，第二位数字表示对液体的防护等级。
下面我将详细介绍IP等级的具体含义和测试方法。
第一位数字，表示对固体物质的防护等级：- IP0X：无特殊保护，没有任何防护能力。
- IP1X：对大于50mm的固体物体有防护能力，例如大雨。
- IP2X：对大于12.5mm的固体物体有防护能力，例如手指。
- IP3X：对大于2.5mm的固体物体有防护能力，例如工具。
- IP4X：对大于1mm的固体物体有防护能力，例如细小工具。
- IP5X：完全防尘，无法进入大尘环境。
- IP6X：对尘土完全防护。
第二位数字，表示对液体的防护等级：- IPX0：无特殊保护，没有任何防护能力。
- IPX1：对垂直滴水有防护能力。
- IPX2：对垂直滴水倾角15度范围内有防护能力。
- IPX3：对垂直喷溅水有防护能力。
- IPX4：对任意方向喷溅水有防护能力。
- IPX5：对喷枪的喷射水有防护能力。
- IPX6：对强烈的喷射水有防护能力。
- IPX7：在1米深的水下浸泡30分钟不受损害。
- IPX8：在规定的压力和时间下浸泡在水下。
防水等级的测试方法主要包括两个步骤，即固体物体的防护等级测试和液体的防护等级测试。
对于固体物体的防护等级测试，通常使用金属球或实心物体进行测试。
测试中会使用一系列的固体物体尺寸，例如50mm、12.5mm、2.5mm和1mm等，将测试物体放入产品中，观察是否进入产品内部，以此来确定产品的防护等级。
对于液体的防护等级测试，一般使用喷洒设备进行测试。
测试时，产品放在旋转台上，以不同的角度和流量进行喷洒，观察产品是否发生渗透和损坏，根据测试结果来确定液体的防护等级。
ipx5防水等级的测试方法
ipx5防水等级的测试方法IPX5防水等级是指设备可以在受到水流喷洒时保持正常运行，测试方法如下：1.确认测试环境：在实施测试之前，首先要确认测试环境是否符合标准要求。
测试环境应该是一个密闭的空间，可以用帘子或者塑料布将其围起来，确保没有外部水源进入。
环境温度应该保持在15℃至35℃之间。
2.准备测试设备：除了要测试的设备之外，还需要准备以下材料：喷水器、水箱、计量杯、标尺等。
喷水器要能够提供水流的稳定性和一定的流量。
水箱用于储存水，计量杯用于测量喷水量。
3.设定喷水流量：根据标准要求，IPX5防水等级的测试需要使用固定水流，流量为12.5升/分钟，使用标尺和计量杯确保喷水流量准确。
4.开始测试：将要测试的设备放置在测试环境中，根据需要连接电源或者其他接口设备。
然后，将喷水器置于设备距离2.5米处，喷头朝向设备，开始测试。
5.进行喷水测试：根据标准要求，需要在每个角度下进行喷水测试，总共需要喷水4个角度。
从0度开始，逆时针依次为0度、90度、180度和270度。
每个角度喷水时间为1分钟。
6.观察设备运行状态：在喷水测试期间，持续观察设备的运行状态。
设备应该正常运行，没有任何异常现象，例如无法开机、闪烁、自动重启等。
测试结束后，继续观察设备运行状况，确认设备是否正常。
7.清理设备和测试环境：在测试结束后，需要仔细清理测试设备和测试环境。
先将设备用软布擦拭干净，确保没有水滴。
然后，清理测试环境，排除多余水分。
8.测试结果记录：根据实际测试情况，将测试结果进行记录。
包括设备名称、喷水角度、设备运行状态等信息。
如果设备在测试过程中出现异常，应详细说明异常情况。
9.结果评估：根据测试结果，对设备的防水性能进行评估。
如果设备在喷水测试期间正常运行，无任何异常情况，则可以认为设备具有IPX5防水等级。
总结：IPX5防水等级的测试方法主要是通过喷水器在不同角度下对设备进行喷水，观察设备在测试过程中是否能正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防水等级与测试方法
国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。
IPxx防尘防水等级
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水(1m)
8：于一定压力下长时间浸水
测试方法
例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
IPxx等级中关于防水实验的规定。
(1)IPx1
方法名称：垂直滴水试验
试验设备：滴水试验装置
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
试验条件：滴水量为10。
5mm/min
持续时间：10min
(2)IPx2
方法名称：倾斜15°滴水试验
试验设备：滴水试验装置
试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试验完一个面后，换另一个面，共四次。
试验条件：滴水量为30。
5mm/min
持续时间：4×2。
5min(共10min)
(3)IPx3
方法名称：淋水试验
试验方法：
a。
摆管式淋水试验
试验设备：摆管式淋水溅水试验装置
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为0。
07L/min，淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°)约4s
试验时间：连续淋水10min
b。
喷头式淋水试验
试验设备：手持式淋水溅水试验装置
试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)，最少5min
(4)IPx4
方法名称：溅水试验
试验方法：
a．摆管式溅水试验
试验设备和试样放置：与上述IPX3之a款均相同；
试验条件:除后述条件外，与上述IPX3之a款均相同；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动180°，共约360°。
每次摆动(2×360°)约12s
试验时间：与上述IPX3之a款均相同(即10min)。
b．喷头式溅水试验
试验设备和试样放置：与上述IPX3之b款均相同；
试验条件：拆去设备上安装带平衡重物的挡板，其余与上述IPX3之b款均相同；
试验时间：与上述IPX3之b款均相同，即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min
(5)IPx5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6。
3mm
试验条件：使试验样品至喷水口相距为2。
5m～3m，水流量为12。
5L/min(750L/h)
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min
(6)IPx6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12。
5mm
试验条件：使试验样品至喷水口相距为2。
5m～3m，水流量为100L/min(6000L/h)
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min
(7)IPx7
方法名称：短时浸水试验
试验设备和试验条件：浸水箱。
其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。
试样顶部到水面距离至少为0。
15m
试验时间:30min
(8)IPx8
方法名称:持续潜水试验；
试验设备,试验条件和试验时间:由供需(买卖)双方商定，其严酷程度应比IPX7高。
注意：另外,许多户外用电子产品也在强调漂浮能力。
