proe曲面造型实例精讲(可以打印)

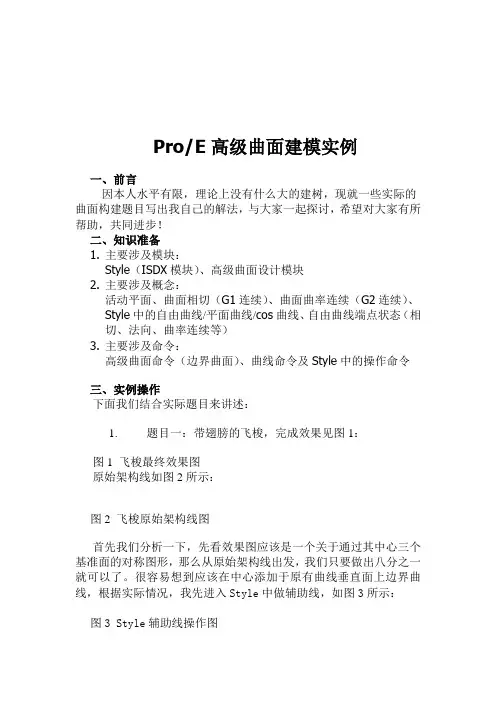

(新)ProE高级曲面建模实例_
Pro/E高级曲面建模实例一、前言因本人水平有限，理论上没有什么大的建树，现就一些实际的曲面构建题目写出我自己的解法，与大家一起探讨，希望对大家有所帮助，共同进步！二、知识准备1.主要涉及模块：Style（ISDX模块）、高级曲面设计模块2.主要涉及概念：活动平面、曲面相切（G1连续）、曲面曲率连续（G2连续）、Style中的自由曲线/平面曲线/cos曲线、自由曲线端点状态（相切、法向、曲率连续等）3.主要涉及命令：高级曲面命令（边界曲面）、曲线命令及Style中的操作命令三、实例操作下面我们结合实际题目来讲述：1. 题目一：带翅膀的飞梭，完成效果见图1：图1 飞梭最终效果图原始架构线如图2所示：图2 飞梭原始架构线图首先我们分析一下，先看效果图应该是一个关于通过其中心三个基准面的对称图形，那么从原始架构线出发，我们只要做出八分之一就可以了。
很容易想到应该在中心添加于原有曲线垂直面上边界曲线，根据实际情况，我先进入Style中做辅助线，如图3所示：图3 Style辅助线操作图图3中标示1处选择绘制曲线为平面曲线（此时绘制的曲线在活动平面上，活动平面为图中网格状显示平面），标示2设置曲线端点处垂直于平面，标示3处设置曲线端点曲率连续。
设置方法为，左键点击要设置的端点，出现黄色操纵杆，鼠标放于黄色操纵杆上，按住右键1秒钟以上便会出现菜单，如图4左图所示。
图4 绘制曲线操作图设置时先选设置属性（相切、曲率连续等），再选相关联的曲面或平面（含基准平面），黄色操纵杆长短可调整，同时可打开曲率图适时注意曲率变化，如图4右图所示。
有了图4辅助线后就可以做面了，此处我用高级曲面命令（boundaries），注意线的选取顺序，第一方向选取曲线1，2，第二方向选曲线3（如不能直接利用曲线选项选取，可用链选项，另一个选项也可自己尝试一下），见图5:图5 构面时线的选取顺序图如选择完边界直接完成，则生成的曲面并不满足要求，因此我们必须定义边界条件，如图6左图所示。

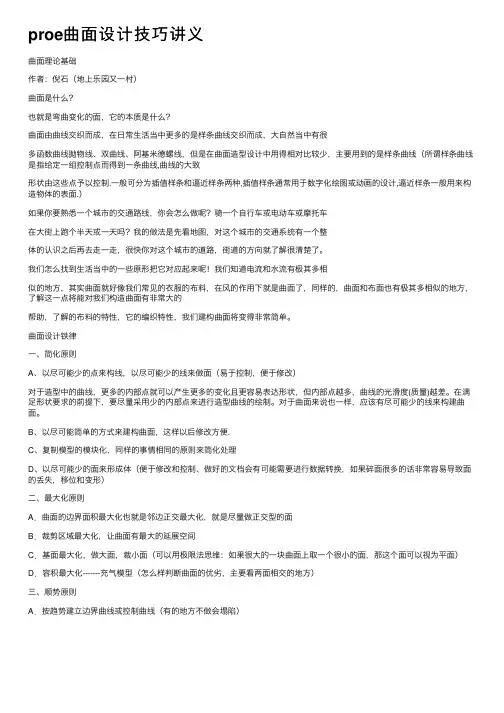

proe曲面设计技巧讲义
proe曲⾯设计技巧讲义曲⾯理论基础作者：倪⽯（地上乐园⼜⼀村）曲⾯是什么？也就是弯曲变化的⾯，它的本质是什么？曲⾯由曲线交织⽽成，在⽇常⽣活当中更多的是样条曲线交织⽽成，⼤⾃然当中有很多函数曲线抛物线、双曲线、阿基⽶德螺线，但是在曲⾯造型设计中⽤得相对⽐较少，主要⽤到的是样条曲线（所谓样条曲线是指给定⼀组控制点⽽得到⼀条曲线,曲线的⼤致形状由这些点予以控制.⼀般可分为插值样条和逼近样条两种,插值样条通常⽤于数字化绘图或动画的设计,逼近样条⼀般⽤来构造物体的表⾯.）如果你要熟悉⼀个城市的交通路线，你会怎么做呢？骑⼀个⾃⾏车或电动车或摩托车在⼤街上跑个半天或⼀天吗？我的做法是先看地图，对这个城市的交通系统有⼀个整体的认识之后再去⾛⼀⾛，很快你对这个城市的道路，街道的⽅向就了解很清楚了。
我们怎么找到⽣活当中的⼀些原形把它对应起来呢！我们知道电流和⽔流有极其多相似的地⽅，其实曲⾯就好像我们常见的⾐服的布料，在风的作⽤下就是曲⾯了，同样的，曲⾯和布⾯也有极其多相似的地⽅，了解这⼀点将能对我们构造曲⾯有⾮常⼤的帮助，了解的布料的特性，它的编织特性，我们建构曲⾯将变得⾮常简单。
曲⾯设计铁律⼀、简化原则A、以尽可能少的点来构线，以尽可能少的线来做⾯（易于控制，便于修改）对于造型中的曲线，更多的内部点就可以产⽣更多的变化且更容易表达形状，但内部点越多，曲线的光滑度(质量)越差。
在满⾜形状要求的前提下，要尽量采⽤少的内部点来进⾏造型曲线的绘制。
对于曲⾯来说也⼀样，应该有尽可能少的线来构建曲⾯。
B、以尽可能简单的⽅式来建构曲⾯，这样以后修改⽅便.C、复制模型的模块化，同样的事情相同的原则来简化处理D、以尽可能少的⾯来形成体（便于修改和控制、做好的⽂档会有可能需要进⾏数据转换，如果碎⾯很多的话⾮常容易导致⾯的丢失，移位和变形）⼆、最⼤化原则A．曲⾯的边界⾯积最⼤化也就是邻边正交最⼤化，就是尽量做正交型的⾯B．裁剪区域最⼤化，让曲⾯有最⼤的延展空间C．基⾯最⼤化，做⼤⾯，裁⼩⾯（可以⽤极限法思维：如果很⼤的⼀块曲⾯上取⼀个很⼩的⾯，那这个⾯可以视为平⾯）D．容积最⼤化-------充⽓模型（怎么样判断曲⾯的优劣，主要看两⾯相交的地⽅）三、顺势原则A．按趋势建⽴边界曲线或控制曲线（有的地⽅不做会塌陷）B．建⽴符合曲⾯⾛势的过度曲⾯（做融合，例如两边混合，曲率控制）C．裁剪曲⾯时留出来⼀部分，把基⾯对⾯的影响保留（不能是点，点对⾯的影响是⾃由的）D．带的运⽤（在构建五边⾯时⾮常有⽤）四、逼近原则A．曲线的拟合重构（复制整合或重新构建曲线）B．曲⾯的⾃适应性C．不相切分型⾯的处理五、转化原则A.⾮四边⾯的转化（不是所有四边⾯就好，但是所有曲⾯都尽量转化为四边⾯来构建）B.曲⾯⾛势的转化(⾮常重要！)这个在急剧变化过渡的地⽅体现六、最⼩化原则A．⼩曲⾯的⼩化，也就是尽可能做⼩⼀点B．缺陷影响的弱化七、优化原则A．特殊曲⾯的特殊处理（渐消⾯，曲⾯倒圆，异形按钮）B．曲⾯的曲线的反向优化法（⾮常重要的技巧，⾼⼿的绝招）因为你不知道这个地⽅要不要加多⼀条线，或者这条线的形状怎么样才更好C．局部处理法⼋、构⾯顺序原则（拆⾯）对于复制曲⾯要预估曲⾯形态和⾛势，选择合理的创建顺序，基本上⼤⾯先构建，再是⼩⾯，然后是过度⾯。

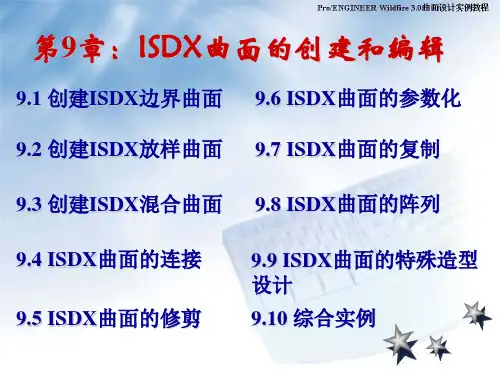

ProE3.0曲面设计实例教程09 ISDX曲面的创建和编辑
9.5 曲面的裁剪
实例6 创建如图9 31所示曲面 实例6：创建如图9-31所示曲面
图9-31 实例曲面
具体操作步骤： 具体操作步骤：（略）
总目录 章目录 返回 上一页 下一页
9.6 ISDX曲面的参数化 ISDX曲面的参数化
9.6.1 造型特征内部参数化
1．自由平面曲线的造型参数化 2．利用软点的造型参数化
9.9.1
多变曲面与修饰造型
常用的方法有曲面相交法 COS曲线 常用的方法有曲面相交法和COS曲线法。 曲面相交法和 曲线法
总目录 章目录 返回 上一页 下一页
9.9.1.1
曲面相交法
实例10 创建如图9 33所示曲面。 实例10：创建如图9-33所示曲面。 10： 所示曲面
图9-33 实例曲面
具体操作步骤： 具体操作步骤：（略）
总目录 章目录 返回 上一页 下一页
9.1 创建ISDX边界曲面特征 创建ISDX边界曲面特征
实例1 创建如图9 所示边界曲面。 实例1：创建如图9-1所示边界曲面。
图9-1 实例模型
总目录 章目录 返回 上一页 下一页
具体操作步骤: 具体操作步骤:
（1）新建一个零件文件。 新建一个零件文件。 造型” （2）执行“编辑”|“造型”命令，或单击“造型工具” 执行“编辑”|“造型 命令，或单击“造型工具” 按钮 ，图9 - 2 。
可设置3种连接类型， 几何连接 相切连接 可设置3种连接类型，即几何连接、相切连接 连接、 曲率连接 和曲率连接 实例5 创建如图9 30所示的曲面连接。 实例5：创建如图9-30所示的曲面连接。 所示的曲面连接
具体操作步骤： 具体操作步骤：（略）
图9-30 实例曲面
总目录 章目录 返回 上一页 下一页
proe曲面造型教程
5.1 构面方法和技巧
每种技术都有两个层次：第一个层次是能做，第二个层次是做好。要想达到第二个层次首 先就要经过第一个层次的磨炼，所以任何不切合实际的一步到位的方法都是不现实的。只有在 掌握了正确方法的基础上不断实践，才能真正提高和融汇。随着软件功能的提升，构面的技巧 也应该不断提升和修正，创新的精神和尝试才是让自己不断进步的关键。因此，笔者的经验和 总结只能起到参考的作用，通过大胆的怀疑和求证或许就能找到更好的方法。
图 5-13 165
再来看一个例子，比如图 5-14 所示的鼠标，前端橙色部分是圆角面，后端就是一个大面， 圆角特征已经完全消失了，这就是一个弱化过程，所以过渡部分就可以逐渐放大这部分所占的 比例以达到消失的目的，这个原理很简单，比如一端高为 3mm 的圆弧，当弦长变大的时候弧 的半径就会变大，也就是圆弧弱化了。
162
第 5 章 分类构面技巧
图 5-6
影响造型的质量除了单个曲面本身的质量外，不同曲面间的连接质量也是重要的一方面。 一个曲面的造型除了要考虑本身的质量外，还要考虑它对和它相邻的曲面的影响。而创建曲面 的构造线的时候，也要考虑相邻曲面的走势，添加和曲面相切或连续的构造线时除了定义相切 或连续外，在可能的情况下最好是能顺着前一曲面的 ISO 线趋势。如图 5-7 所示，左图就是连 接比较理想的情况，两个曲面在连接处除了相切外，内部的 ISO 线方向也基本一致。而右图虽 然也是相切但是两曲面的 ISO 线方向差别就比较大，不是理想的连接方法。
无维网IceFai原创ProE教程
图 5-12
根据上面的分析，可以在图 5-13 中构造对应的特征，全圆角部分在勺子部分的长度可以说 占勺子截面轮廓很少部分，比如只占 10%，但过渡到手柄，可以看到它所占的比例已经上升到 很大了，比如占到 40%，文件请参考 training_files\surface_kill\part\spoon.prt。

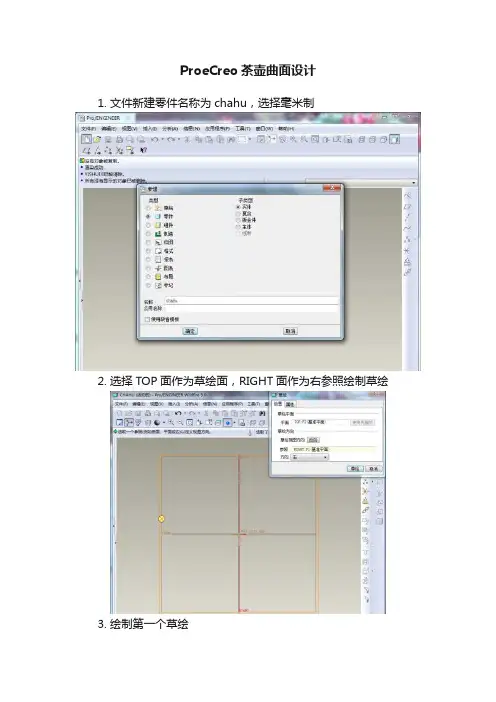

ProeCreo茶壶曲面设计
ProeCreo茶壶曲面设计
1. 文件新建零件名称为chahu，选择毫米制
2. 选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘
3. 绘制第一个草绘
4. 旋转草绘的曲线，选择为曲面，封闭端，参数设置如下图
5. 选择RIGHT面做草绘面，TOP面做左参照
6. 绘制第二个草图
7. 扫描混合，选择刚才做的曲线，选择根部点绘制第一个草绘
8. 第一个草绘图
9. 退出草绘，绘制第二个草绘，选择第二个点，也就是端点
10. 草绘第二个草绘图
11. 扫描结束，相切里都选择垂直
12. 合并两个曲面
13. 壶嘴倒圆角
14. 壶把手绘制，草绘面设置为RIGHT面TOP面做左参照
15. 绘制把手草图，依据自己喜欢的造型
16. 拉伸为封闭端的曲面
17. 合并曲面
18. 把手倒圆角
19. 把手再次倒圆角
20. 把手内部倒圆角
21. 选择RIGHT面做草绘面TOP面做左参照
22. 绘制壶盖
23. 退出草绘，选择旋转命令，做成封闭端的曲面
24. 合并曲面
25. 底部倒圆角
26. 染色最终做好曲面模型。

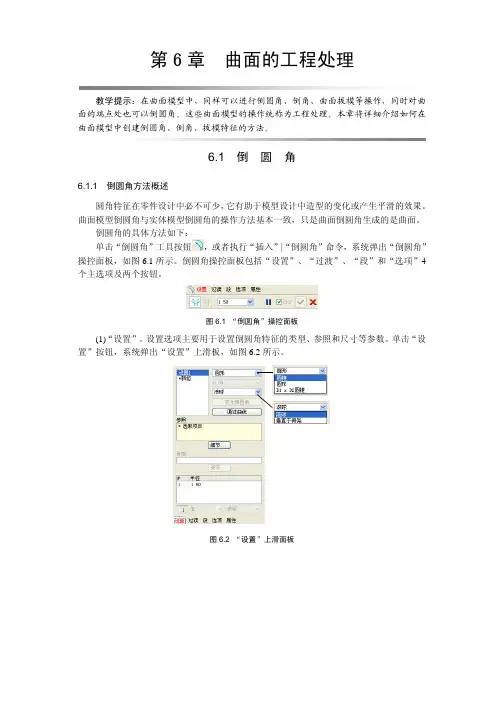

ProENGINEER Wildfire 3.0 曲面设计实例教程06
第6章 曲面的工程处理教学提示：在曲面模型中，同样可以进行倒圆角、倒角、曲面拔模等操作，同时对曲面的端点处也可以倒圆角。
这些曲面模型的操作统称为工程处理。
本章将详细介绍如何在曲面模型中创建倒圆角、倒角、拔模特征的方法。
6.1 倒圆角6.1.1 倒圆角方法概述圆角特征在零件设计中必不可少，它有助于模型设计中造型的变化或产生平滑的效果。
曲面模型倒圆角与实体模型倒圆角的操作方法基本一致，只是曲面倒圆角生成的是曲面。
倒圆角的具体方法如下：单击“倒圆角”工具按钮，或者执行“插入”|“倒圆角”命令，系统弹出“倒圆角”操控面板，如图6.1所示。
倒圆角操控面板包括“设置”、“过渡”、“段”和“选项”4个主选项及两个按钮。
图6.1 “倒圆角”操控面板(1)“设置”。
设置选项主要用于设置倒圆角特征的类型、参照和尺寸等参数。
单击“设置”按钮，系统弹出“设置”上滑板，如图6.2所示。
图6.2 “设置”上滑面板第6章曲面的工程处理 ·159·“设置”上滑面板包括3个列表，即倒圆角集、倒圆角参照集和半径集。
①“倒圆角集”。
主要包括选取图元的“收集器”和设置圆角截面形状的“截面形状列表”以及截面圆角类型。
(a)“收集器”。
用来选取要创建倒圆角的链或面组。
单击该框中的“新组”字符，既可激活收集器进行选取和添加链或面组的操作。
同时设计者还可以使用左键选取，单击右键，在弹出的快捷菜单对所选取的对象进行移除等修改操作。
(b)“截面形状列表”。
主要用来设置创建倒圆角特征的截面形状和类型。
其中截面形状有圆形、圆锥形和D1和D2圆锥形3种形状。
“圆锥”。
创建圆锥形截面的圆角，选择该项后，输入框被激活，设计者可以输入0.05～0.095之间相应的数值或拖动圆锥句柄修改圆锥参数。
“圆形”。
创建具有圆形横截面形状的倒角，系统默认设置状态，也是常见的倒角形状。
“D1×D2圆锥”。
创建圆锥形截面和两个独立偏距的圆角。
(c)“截面圆角”。
ProE曲面造型案例
永州职业技术学院机械工程系
邓子林
7、选择【插入】→【扫描】→【伸出项】命令，以图 3-8 所示曲线为扫描轨迹线，以直径为 10 的圆为
截面，创建弯管零件如图 3-9 所示。
图 3-9 弯管零件
四、知识拓展
图 3-8 相交曲线
可通过下列方式使用“相交”特征：
� 创建可用于其它特征（如扫描轨迹）的三维曲线。
三、任务实施
1、打开 Pro/ENGINEER 软件，设置工作目录为 D:\ex3，新建一个名为 surf-1 的零件文件。
2、单击工具栏上的 按钮进入拉伸特征创建界面，在操控板中选择“曲面”选项。选择 FRONT 基准 平面为草绘平面，以 RIGHT 基准平面为参照面，参照方向为“右”，单击“草绘”按钮进入草绘模块。
定义了“相交”过程，所以可自动完成，并且可以不需要工具改进或可选的设置。
任务二 水壶零件的绘制
图 3-10 水壶零件图
永州职业技术学院机械工程系
邓子林
一、任务导入
如图 3-10 水壶零件，可以通过旋转曲面及扫描混合曲面合并产生水壶零件的外形，并通过实体化操作生
成水壶实体，水壶手柄则可以采用扫描方式生成。
图 3-29 填充曲面轮廓
图 3-30 合并后的曲面
图 3-31 抽壳后的实体
14、再次进行曲面合并操作。按住 ctrl 键选取两个面组，然后选择【编辑】→【合并】菜单命令或者单
击 工具按钮，系统弹出曲面合并操控板，如图 3-24 所示，通过方向按钮调节两个曲面需要保留的侧，合
并后的曲面如图 3-30 所示。 15、对曲面进行实体化操作。选取合并后的曲面，然后选择【编辑】→【实体化】菜单命令，将曲面转
换成实体特征。 16、对实体特征进行抽壳操作。选择实体的上表面为移除面，壳的厚度为 1，如图 3-31 所示。
PROE经典曲面实例
技巧三：细节处理
平滑过渡：确保 曲面之间的连接 平滑，避免出现 棱角和折痕
精确控制：对曲 面的尺寸、形状 和位置进行精确 控制，确保符合 设计要求
优化处理：对曲 面进行优化处理， 提高曲面的质量 和性能
创新设计：结合 实际情况，创新 设计思路和方法， 提高曲面制作的 效率和质量
PROE经典曲面实例应用案 例
通过学习PROE经典曲面实例，设计师可以更好地理解和掌握曲面设计的原理和方法，提 高设计水平和创新能力。
PROE经典曲面实例的应用价值广泛，可以用于汽车、飞机、船舶、家电等领域的产品设 计，提高产品的美观性和实用性。
总结：PROE经典曲面实例的重要性和应用价值，可以帮助设计师更好地理解和掌握曲面 设计技巧，提高设计水平和创新能力，推动产品设计的创新和发展。
曲面的连续性： 确保曲面之间 的连接平滑， 避免出现折痕
或裂缝
曲面的精度： 根据实际需求 调整曲面的精 度，避免过度 细化导致计算
量过大
曲面的边界条 件：注意曲面 的边界条件， 确保曲面的封 闭性和完整性
曲面的优化： 在满足设计要 求的前提下， 尽量简化曲面， 提高计算效率 和可视化效果
注意事项三：优化设计
应用案例一：汽车设计
汽车曲面设计： 使用PROE进行 汽车曲面设计， 包括车身、车门、 车窗等部件
曲面优化：通过 PROE进行曲面 优化，提高汽车 外观的美观度和 空气动力学性能
装配模拟：使用 PROE进行汽车 装配模拟，验证 各部件之间的装 配关系和间隙配 合
模具设计：根据 汽车曲面设计结 果，进行模具设 计，用于生产汽 车零部件
合作与交流：随着全球化的推进，未来PROE经典曲面实例的制作将更加注重国际合作 与交流，共同推动行业的发展。
猫咪的造型ProE3.0曲面设计实例教程11_造型曲面设计综合实例
第11章 造型曲面设计综合实例
本章主要包括下面三方面内容: 猫咪的头部造型曲面设计 猫咪的身部造型曲面设计 底座和其他部分的曲面造型设计 经过以上三步完成后如下图:
总目录 章目录 返回 上一页 下一页
11．1猫咪头部的曲面造型设计 Pro/ENGINEER Wildfire 3.0曲面设计实例教程
（4）编辑COS曲线。如图11-33所示。 （5）创建一条基准轴线。如图11-34所示。 （6）创建一个基准平面。如图11-35所示。 （7）绘制耳部平面曲线2。如图11-36所示。 （8）编辑耳部平面曲线2。如图11-37至11-42所示。
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0曲面设计实例教程
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0曲面设计实例教程
图11-86调整编辑 后的曲率分布图
图11-87标准方向视图 显示身部平面曲线2
图11-88绘制平面曲线3
（5）绘制平面曲线3。如图11-88所示。 （6）绘制平面曲线4 。如图11-89所示。 （7）绘制自由曲线1。如图11-90所示。
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0曲面设计实例教程
（2）绘制平面曲线1。设置活动平面方向如图11-2所示。 绘制平面曲线1,如图11-3所示。单击中键，完成绘制。
图11-2 设置活动平面方向 图11-3 绘制平面曲线1
（3）编辑平面曲线1。设置曲率分布图 ,如图11-4所示。 调整前曲率分布示意 ,如图11-5所示。拉伸方向设置示 意,如 图11-6所示。标准方向视图显示平面曲线1 , 如图11-7所示。
PROE经典曲面实例
放样曲面的应用场景
放样曲面在产品设计、工业设计、汽车设计等领 域中有着广泛的应用。
例如，在汽车设计中，可以使用放样曲面来创建 车门、引擎盖等复杂曲面。
此外，放样曲面还可以用于创建各种艺术造型和 装饰性曲面。
THANKS
感谢观看
连接类型决定了混合曲面的外 观和连续性，常见的连接类型 有相切、曲率连续等。
混合方向可以设定为单向或双 向，控制点则用于调整曲面的 形状和连续性。
混合曲面的应用场景
混合曲面在产品设计、汽车、船 舶等领域有广泛应用。
例如，在汽车设计中，混合曲面 可以用于车身覆盖件、车门等部
件的造型设计。
在船舶设计中，混合曲面可以用 于船体曲面、甲板等部位的构造
02
CATALOGUE
经典曲面实例一：旋转曲面
旋转曲面的定义与创建
01
旋转曲面是通过围绕一条轴线旋转一个截面线而形 成的曲面。
02
在Pro/e中，可以通过“旋转”命令来创建旋转曲面 。
03
选择“插入”菜单中的“旋转”命令，然后选择一 个截面线和一个轴线，即可创建旋转曲面。
旋转曲面的参数设置
01 可以设置旋转的角度、起始位置和终止位置等参 数。
经典曲面实例三：混合曲面
混合曲面的定义与创建
01
混合曲面是由两个或多个曲面 通过特定的连接方式组合而成 的复杂曲面。
02
在Pro/e中，可以通过“曲面 混合”工具来创建混合曲面。
03
用户需要指定用于混合的曲面 以及连接方式（如相切、曲率 连续等）。
混合曲面的参数设置
混合曲面的参数主要包括连接 类型、混合方向、控制点等。
曲面分类
根据不同的分类标准，可以将曲面分 为多种类型，如代数曲面、参数曲面 、隐式曲面等。
proe曲面设计技巧详解-个人整理(2)
3.4 利用pro/e进行曲面造型曲面是一种没有厚度、质量、界限的薄膜。
一般对较规则的3D零件来说，实体特征提供了迅速且方便的造型建立方式。
但对复杂较高的造型设计而言，单单使用实体特征来建立3D 模型就显得很困难了，这是因为实体特征的造型建立方式较为固定化（如仅能使用拉伸、旋转、扫描、混合等方式来建立实体特征的造型），因此曲面特征应运而生，提供了非常弹性化的方式来建立单一曲面，然后将许多单一曲面集成为完整且没有间隙的曲面模型，通过封闭曲面转化为实体或者加厚曲面成为实体,来达到设计的目的。
它有别与实体造型,但是也和它息息相关。
曲面造型是一种用曲面表达实体形状的造型方法。
曲面特征的建立方式除了与实体特征相同的拉伸、旋转、扫描、混合等方式外，也可由点建立为曲线，再由曲线建立为曲面。
此外，曲面间也有很高的操作性，例如曲面的合并（merge），修剪（trim），延伸（extend）等（实体特征缺乏该类特征）。
由于曲面特征的使用较弹性化，因此其操作技巧性也较高3.4.1 基本曲面造型简介在造型的方法中,基本曲面由一下几种:填充、拉伸、旋转、扫描、混成。
第一种:填充曲面():以填充材料的方式构成曲面:先草绘封闭曲线,之后将在曲线边界内填充材料生成曲面,填充曲面一般为平面。
注意在pro/e中平面是有大小的,不像几何中的平面无限大,没有边界。
第二种:拉伸曲面(Extrude):拉伸曲面是指在绘图平面上的一条直线或曲线向垂直与绘图平面的一个或相对的两个方向拉伸说生成的曲面,平面是拉伸曲面最特殊的情况,结果类似与填充曲面。
第三种:旋转曲面(Revole):旋转曲面是指一条直线或曲线围绕一条中心轴线,按一定的角度旋所成的曲面(如图3-194所示图3-194第四种:扫描曲面(Sweep):扫描曲面是指一条直线或曲线(截面线)或直线或曲线(扫描路径)运动所生成的曲面,如图3-195所示。
图3-195第五种:混成曲面:混成曲面是由一系列直线或曲线的对应点串联所形成的曲面,混成曲面可根据对应点只见不同的数学过渡表达方式,可以是直线过渡,也可以是曲线过渡。
ProE创建曲面实例
水龙头
实例2 水龙头
步骤1 在RIGHT面绘制截面，然后拉伸曲面 （深度75，双侧拉伸）
实例2 水龙头
步骤2 在front面绘制投 影截面线，然后投影到拉 伸曲面上
实例2 水龙头
步骤3 在TOP面绘制草绘，圆弧通过投影曲线的1个端点
实例2 水龙头
步骤4 在DTM1面（通过投影曲线端点并与 TOP面平行）绘制草绘曲线
实例2 水龙头
步骤15 在与RIGHT面向上偏置50mm的辅助 平面DTM2上绘制草绘曲线
实例2 水龙头
步骤16 使用扫描创建曲面，选择步骤15创建的曲线作为扫描轨 迹，然后绘制如下图的截面，结果如右图。
实例2 水龙头
步骤17 合并曲面
实例2 水龙头
步骤18 倒圆角
实例2 水龙头
步骤19 曲面合并，然后倒圆角。
实例2 水龙头
步骤11 使用扫描创建曲面，选择步骤10创建 的曲线作为扫描轨迹，然后绘制如下图的截 面，结果如右图。
实例2 水龙头
步骤12 把步骤11创建的曲面向下偏移25mm
实例2 水龙头
步骤13 在TOP面绘制截面，然后拉伸曲面 （深度8创建的曲面合并
实例2 水龙头
步骤5 做参考点PNT0
实例2 水龙头
步骤6 在RIGHT面绘制草绘曲线
实例2 水龙头
步骤7 修剪步骤6绘制的曲线
实例2 水龙头
步骤8 创建边界混合曲面
实例2 水龙头
步骤9 对步骤8的曲面关于RIGHT面进行镜像，然后选取两个曲面 进行合并
实例2 水龙头
步骤10 在RIGHT面绘制草绘曲线
【精编范文】proe曲面范例-word范文 (12页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==proe曲面范例篇一：proe曲面创建实例（7）第八节曲面创建实例一、曲面网格显示【视图】/【模型设置】/【网格曲面】二、创建平整曲面—填充特征（二维平面特征）【新建】/【零件】/【编辑】/【曲面】/【填充】（与拉伸曲面的区别：【新建】/【零件】/【拉伸】/【曲面】）注意：任何填充特征均必须包括一个平面的封闭环草绘特征。
三、创建拉伸曲面【新建】/【零件】/【拉伸】/【曲面】??操控板中的【选项】/【封闭端】/【编辑】/【实体化】四、创建旋转曲面【新建】/【零件】/【旋转】/【曲面】??操控板中的【选项】??五、创建扫描曲面【新建】/【零件】/【扫描】/【曲面】??平整曲面相同的特征面拉伸曲面六、创建边界曲面边界混合曲面，即是在参照图元之间创建的混合曲面。
选取参照图元的规则如下：· 曲线、棱形边、基准点、曲线、或边的端点可作为参照图元使用；· 在每一个方向上，都必须按连续的顺序选择参照图元；· 对于在两个方向上定义的混合曲面来说，其外部边界必须形成一个封闭的环，也就是外部边界必须相交。
边界混合曲面创建的一般过程· 【文件】/【打开】/（2-SURFACE-BOUNDARY-BLENDED.PRT）P414· 【插入】/【边界混合】· 定义第一方向和第二方向的边界曲线（按Ctrl键选取边界曲线）例1：曲别针（paper_clip）（1）草绘曲线如图a；（2）【拉伸】创建曲面，轮廓如图b，宽度6，如图c图b样条线图c（3）将曲线投影至曲面【编辑】/【投影】一次选择曲线、曲面、基准面TOP，图d，投影曲线如图e。
图d图e（4）【插入】/【扫描混合】/【伸出项】 /【草绘截面】/【垂直于原始轨迹】/【完成】/【选取轨迹】/【依次】/【选取】，选取投影链如图f，【完成】；【自动】/【完成】，【正向】/【下一个】?输入旋转角度0，绘制截面如图g，，绘制第二个截面，【确定】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
未使用影响曲线， 结果偏差较大
3 4
对于五边面，我们优先考虑使用四边面剪 切得到5边的方法，选择一条容易逼近的 边作为我们的剪切边。对于追求100％准 确的，我们可以多切一个四边面出来构成 最后的补面，但这通常是多此一举。
技巧
边界混成的影响曲线是我们用 四边面逼近5边面的一个重要辅 助手段，通过影响曲线的调整 我们可以更好的把我们的剪切 边逼近目的边。
2
4
6
视频 surface_好通过两个转折点
五边面的转化（三）
surface_case-05.prt
2 1
3
还记得圆轨迹可变扫 描方法的处理？
4
指令：插入->模型基准->带… 利用带特征可以为相 邻的两个面创建一个 公共边界条件基准以 更好地控制两个曲面 的连接 相切参考注 意选择带特 征
五边面的转化（四）
surface_case-07.prt
可变扫出搭配控制图形关系的使用，是一个相当 灵活的可控曲面创建方法，应当掌握并灵活应用。
1
2
对于曲面造型，终极目标是得到准确的造型；所 以我们在进行曲面的拆分的时候应该更注重曲面 本身的构成和趋势而不是一味的追求光滑。对于 一些本身是规则图元组成的曲面过渡条件，我们 应该尽量使用规则的方法来完成过渡。
根据造型确定基本形状的过渡 起点和终点并创建基本形状
1
控制点的位置大致 放置，将来细调
2
3
技巧
case-05_ex01.prt
构面过程中避免添加 内部的辅助截面，如果需 要添加，优先考虑添加控 添加控制点对使圆角 制点使用控制点选项 过渡消失更为合理
无控制点控制小 圆角消失不合理
视频
4
surface_case-06.avi
为了避免零截面的出 现，我们的原始轨迹 通常要往回延伸一点 距离
3
4
视频
surface_pr-01.avi
基本面综合实例（一）
使用一个和原始面渐变距离 的轨迹作为扫描轨迹，实现 一个从相切到逐渐加大级差 的过渡（反消失）
1
2
3 5
6
对于弧面上的凹陷或隆 起细节，应用圆轨迹的 可变扫出是一个相当通 用和完美的处理方法
尽管借助曲面的分析我们可清楚直观地了解到 曲面的连接情况，但在大多数的情况下我们的 构面其实并不需要借助这些分析来进行判断， 单凭我们的肉眼就可以分辩出连接的顺滑与否。
同一方向的曲率 梳在连接处法向 方向一致而大小 不一样，表明是 G1连接（相切）
同一方向的曲率梳 在连接处保持连 续，表明是G2 （曲率）或以上连 接
视频
surface_case-03.avi
使用影响曲线，结果吻 合很好，偏差可以忽略
五边面的转化（二）
surface_case-04.prt
在一般的构面中，尽量避免添加中间的 辅助截面来参与构面。但对于本例，考 虑到头部的变化太快，所以添加一个截 面来限制头部变化的影响范围
3
1
五边面转化成四边面的另一个方法就是拆分成两个四边 面。 由于拆分边界是实际不存在的，需要我们自己来根据形 状来构建，我们拆分曲线的一个重要依据和参考就是轮 廓曲线的拐点或是过渡开始点。
曲率分析
曲面的曲率分析类似曲线的曲率分析效 果一样，都是以曲率梳的形式来反映曲 面的曲率，只不过对曲面来说有两个方 向的曲率，所以便用两个方向的曲率梳 阵列来表示，根据同一方向上相邻的两 个曲面的曲率梳的连接情况便可以判断 两个曲面的连接情况
反射条纹发 生转折，表 明为G1连接
反射条纹光滑顺 接，表明为G2 或以上连接
ProE曲线连接的定义
造型（Style）中的曲线连接
曲线内部曲率调整
草绘（Sketch）中的曲线连接
使用相切约束定 义，符号T表示
C0连接(连续), 直线段表示
使用相等约束来定 义曲率连续，以符 号C表示 在草绘（sketch）中 草绘多义线（spline） 的时候我们可以打开 曲线的曲率梳来辅助 曲线的调整
case-02_ex01.prt
通过平面剪切扫描面得到头部 的三角面，边界吻合很好。
视频
surface_case-02.avi
五边面的转化（一）
surface_case-03.prt
想像并推测5边面剪切前的四 边构成情况并根据曲线的趋 势来还原我们的四边面。
2
1
在草绘中通过把多段图元 合并成单一的spline，可 以在保留规则图元的参数 同时拥有spline的单一段 的好处，是一个减少曲面 片（patch）的好方法
简单三角面的转化（一）
surface_case-01.prt
剪切要根据两 条需要剪切的 边的变化转折 点来确定。
1
技巧
对于三角面，通过构建一个辅助的导引面，然后通过 的剪切方法来达成四边面的构面条件是方法之一，这样可 以在提高曲面质量的同时也能保证后续的薄壳成功。而合 适的导引面和剪切方式是决定最后曲面质量的关键
ProE曲面造型实例精讲
作者：黄光辉（IceFai、冰大） 1.曲线和曲面的连接方式和分析 2.曲面的相贯和分离，基本形状的判断 3.基本曲面的转化方式，多边面的处理 4.常用的构面技巧和策略 5.过渡曲面和消失曲面的构建方法 6.综合曲面实例精选详解 7.常用的造型指令精讲
理解曲线的连接
surface_base-01.prt
不同的颜色代表 不同的高斯曲率
G1连接 （相切）
G2连接 （曲率）
在Pro/Engineer中，通常用着 色曲率（高斯）分析、反射分 析（斑马条）和曲率（双向曲 率）来分析和判断两个曲面的 连接。
着色曲率（高斯）分析
颜色发生突 变表明两个 曲面的连接 是G1（相切） 或G0连接。 公共边界附近 颜色渐变表明 两个曲面的连 接是G2（曲率） 或以上连接
理解并总结曲面的相贯
surface_base-03.prt
在实际的造型中，有大量的边界或者轮廓是由两个不同的基本形状相贯而成的，直 接使用这些数据来进行造型往往会给我们的造型带来困难；我们应该学会分辨它们 的基本形状并分离出来分别创建，这样就可以大为简化我们的曲面构建方法，而这 个前提是我们要对不同的基本形状的相贯形状有足够的认识；
高斯曲率是在proe中一个有效分析曲面连接情况的一个分析功能，他通过 颜色的分布情况来表达曲面曲率的分布情况，颜色的过渡渐变的越自然越 缓慢表明曲面的过渡越好，而颜色出现凸变则表明连接是G1或G0
视频
surface_base-02.avi
曲面的连接分析和判断
反射（斑马条）分析
条纹数目 反射分析直观地用曲面的反射条纹（斑 马条）来反映曲面的曲率变化情况。根 据两个连接面在公共边处的条纹的变化 就可以判断两个面的连接情况
通过点（thru points）方式的曲线连接
通过点方式创建 的曲线也可以定以相切 和曲率两个连接条件
C1连接(相切), 单箭头表示
C2连接(曲率), 双箭头表示 草绘中也可以直接对 曲线进行曲率的分 析，并可以随曲线的 调整而动态变化。
在proe中，曲线是曲面的基础，可以说 一个曲面的构建过程很大部分是曲线的 构建过程，理解曲线的连接情况并熟练 掌握它们的定义方法是曲面构建的重要 一环
选择要测 量的几何
设置区率梳显示 的比例(高度)，值 越大越方便观察
最大和最小曲率
在proe的曲率分析结果中，以曲率 梳了表达曲线的曲率分布，曲率梳 上的线条越长就表示曲率相对越高
设置成“已保存”可以在退出分析 环境好依然留分析结果，可以 用在我们动态调整曲线的场合
视频
surface_base-01.avi
在我们的工作和生活 中，所遇到的各种各样 的三角面实际大多都是 简单的四边面剪切后的 结果，如果推测出这些 规则的四边面构成是三 角面造型的关键。 从简单出发是我们的一 个最重要原则
三角面转化成四边面的另一个方式 就是通过四边面的剪切达成三边面。 对于这种方式，通常会造成剪切的 边界和已有的轮廓或曲线有一定的 偏差，但是通过一些必要的辅助手 段我们可以把这个偏差减少到可以 忽略的程度。 对于一些常见的面比如椭圆弧凸起 面，跑道形凸起面，我们可以优先 考虑使用一些基本的指令如扫描和 可变扫描来实现。
过渡面的处理（二）
surface_case-05.prt
视频 surface_vss-02.avi
基本面综合实例（一）
surface_pr-01.prt
1
双轨迹可变扫描通常是构建类似这种长 条弧顶面的快捷方法，结合端部的三角 面处理方法就可以完成弧顶面的处理
技巧
2
通过在造型（style）中 通过替换的偏移选项，我们 的COS线构建然后剪切 可以用新得到的弧面替代原 达成四边面的条件，并 来的平面达成弧面实体 创建最后的四边面。
A
平面和回转面的斜交，得到类似鸡蛋形 的相贯线，注意贯线和回转面变化以及 贯线和相交方向的关系
B
C
非相切面相交，一个简 单但非相切面和另一个 简单面相交，得到不规 则非相切线
弧面和扫描面掠过部分相交，因为两个面 只是部分相交，所以两个端部就会出现类 似圆角的贯线，同时相贯深度也随之变化
D
E
F
类扫描面和平面相贯， 相贯线就类似于把扫描 的截面单方向拉长的效 果，比如椭圆截面得到 的贯线可能就是 rho=0.3的conic线。
基本概念：对于曲线的曲率，在数学上的定义是用来描述曲线偏离直线的程度， 它是用曲线上某个点的切线方向角对弧长的转动率来描述的。直观的来说，曲率 是描述一个曲线的“弯曲”程度的，曲率越高，曲线的弯曲程度越高，曲率的倒数 我们就称之为曲率半径。 而两段曲线之间的连接情况我们则根据曲率的过渡的阶数变化情况来确定连接的 阶数，称之为C0、C1、C2、C3…连接。 C0连接，两条曲线有公共端 点，但曲线在公共点处法向 不一致 C1连接，也就是曲线相切， 两条曲线有公共端点并且在 该点的法向方向一致或成180 度，但曲率大小不一样。 C2连接，也就是曲线曲率连 续，两条曲线有公共端点并 且在该点的法向方向和曲率 大小都一样 C3连接，两条曲线有公共端 点并且在该点的法向方向一 致，曲率的变化保持一阶连 续，在proe中没有显式的实 现方法
