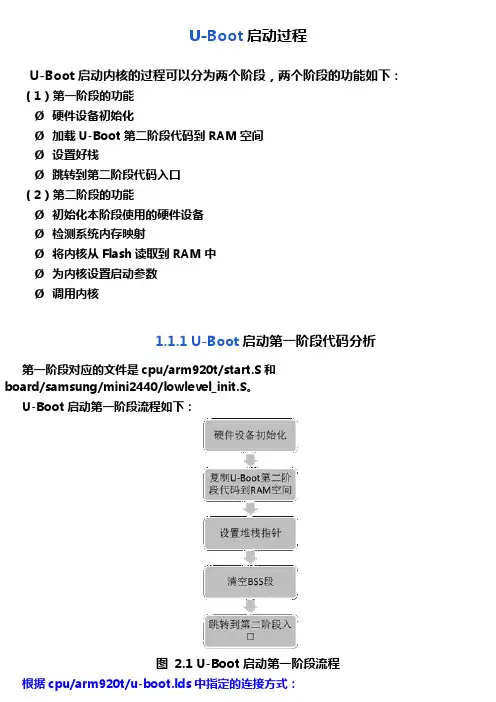

U-Boot启动过程U-Boot启动内核的过程可以分为两个阶段,两个阶段的功能如下:(1)第一阶段的功能Ø硬件设备初始化Ø加载U-Boot第二阶段代码到RAM空间Ø设臵好栈Ø跳转到第二阶段代码入口(2)第二阶段的功能Ø初始化本阶段使用的硬件设备Ø检测系统内存映射Ø将内核从Flash读取到RAM中Ø为内核设臵启动参数Ø调用内核1.1.1U-Boot启动第一阶段代码分析第一阶段对应的文件是cpu/arm920t/start.S和board/samsung/mini2440/lowlevel_init.S。

U-Boot启动第一阶段流程如下:图 2.1 U-Boot启动第一阶段流程根据cpu/arm920t/u-boot.lds中指定的连接方式:ENTRY(_start)SECTIONS{. = 0x00000000;. = ALIGN(4);.text :{cpu/arm920t/start.o (.text)board/samsung/mini2440/lowlevel_init.o (.text)board/samsung/mini2440/nand_read.o (.text)*(.text)}……}第一个链接的是cpu/arm920t/start.o,因此u-boot.bin的入口代码在cpu/arm920t/start.o中,其源代码在cpu/arm920t/start.S中。

下面我们来分析cpu/arm920t/start.S的执行。

1.硬件设备初始化(1)设臵异常向量cpu/arm920t/start.S开头有如下的代码:.globl _start_start: b start_code /* 复位*/ldr pc, _undefined_instruction /* 未定义指令向量 */ldr pc, _software_interrupt /* 软件中断向量*/ldr pc, _prefetch_abort /* 预取指令异常向量 */ldr pc, _data_abort /* 数据操作异常向量 */ldr pc, _not_used /* 未使用 */ldr pc, _irq /* irq中断向量 */ldr pc, _fiq /* fiq中断向量 *//* 中断向量表入口地址 */_undefined_instruction: .word undefined_instruction_software_interrupt: .word software_interrupt_prefetch_abort: .word prefetch_abort_data_abort: .word data_abort_not_used: .word not_used_irq: .word irq_fiq: .word fiq.balignl 16,0xdeadbeef以上代码设臵了ARM异常向量表,各个异常向量介绍如下:表 2.1 ARM异常向量表在cpu/arm920t/start.S中还有这些异常对应的异常处理程序。

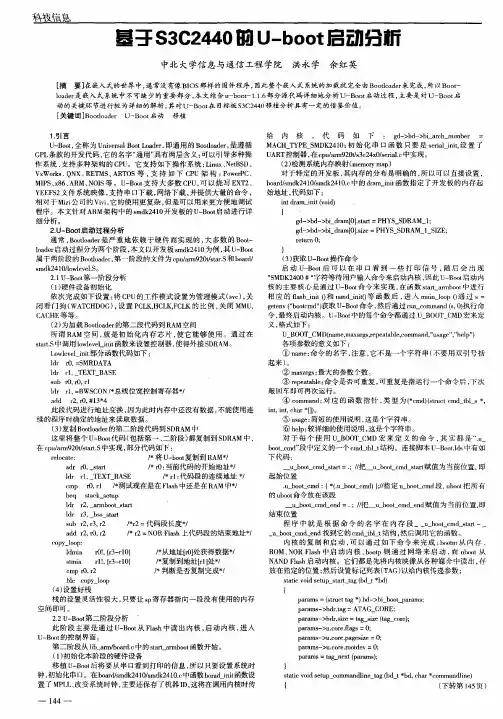

基于S3C2440的U-boot启动分析

基于S3C2440的U-boot启动分析
o t 动 分析 3 24 昀 b o启
中北 大学信 息与 通信 工程 学院 洪永 学 余 红英
[ 要] 摘 在嵌入 式的世界 中 , 通常没有像 B O 那样 的固件程序 , IS 因此整 个嵌入式 系统的加栽就完全 由B o od r o t ae 来完成, l 所以B o— o t la e是嵌入 式京 统中不可缺 少的重要部分 , 文结合 u b o一 ..部分源代码详细地分析 U— o 启动过程 , o dr 本 — o t 116 Bo t 主要是对 U— o 启 Bo t 动的关键 环节进行较 为详 细的解析 , 其对 U— o t 目 B o在 标板 ¥ C 40 3 2 4 移植分析具有一定的借鉴价值。 [ 关键 词] o t ae U— 0 启动 移植 B ol dr o Bo t 给 内 核 , 代 码 如 下 : g 一 b 一 b a h n m e : d>d >i r — u br _c U B o, — ot全称 为 U iesl ot o dr 即通 用的 B ood r是遵循 MACH TYP S D 2 1 ; 始 化 串 口 函数 只要 是 sr l n , 置 了 nvra B o a e, L ot ae , l E M K4 0初 e a it i— i设 GL P 条款 的开发代码 , 的名字“ 它 通用” 具有两层含义 : 以引导 多种操 U T控制器 , c uam9 0 sc4 Osf .中实现 。 可 AR 在 p / 2f 32 x/e a c r i 1 作 系统 、 支持 多种架构 的 C U P 。它支持如 下操作 系统 :iu 、 e S 、 Lnx N t D B () 2 检测系统 内存映射( e o a ) m m r m p y V Wo s Q X R T S A T S , 持 如 下 C U架 构 : o e C x r 、 N 、 E M 、 RO 等 支 k P Pw r 、 P 对于特定 的开发板 , 内存 的分 布是明确 的, 以可 以直接设 置 , 其 所 o d m k 4 0 m k4 0 rs s e r it m n 函数指定 了开发板 的内存起 M P 、 8 、 R N I 等 。U B o支 持大 多数 C U, 以烧 写 E T 、 b a / d 2 1/ d2 1 .中的da _ i IS x6 A M、 O S — ot P 可 X 2 Y E S 文件系统 映像 , E F2 支持 串口下 载 , 网络下载 , 提供大量 的命令 , 始地址 , 并 代码如下 : it rm i t o ) n a d 相 对于 M z 司的V v, 的使用更复杂 , i公 i i 它 i 但是可 以用来更方便地 调试 n ( i iv d 、 程序 。本文针对 A M架构 中的 s d 2 1 开发板的 U B o启动进行详 R m k4 0 — ot { g > d >b da 0.at HY _ D AM一 ; d- b 一 i rm[]t =P S S R 细分析。 sr 1 g > d >b d m[ .z d一 b - i r O s e=P S S A 2U— o t 动 过 程 分 析 . B o启 a ]i HY _ DR M— — IE lSZ ; 通常 , ot ae 是 严重 地依 赖于硬 件 而实 现的 , 多数 的 B o B l dr o 大 ot — rtr : e u n0 l dr o e启动 过程 分为两个阶段 , a 本文 以开发板 s d 2 1 为例 , U B o m k 40 其 — ot ) 属于两阶段 的B o od r 一阶段 的文件为 cu r 9 0 s r 和 ba / ot ae , l 第 p / m 2 tt . o r a /aS d () 3 获取 U B o操作命 令 — ot s mdk 41  ̄o e e. 2 0 wlv 1 S。 启 动 U B o 后 可 以在 串 口看 到 一 些 打 印 信 号 , 后 会 出 现 — ot 随 2 — ot 一阶段分析 .U B o 1 第 ”MD 4 0#” S K20 字符等待用户输人命令来启动 内核 , 因此 U B o启动内 — ot () 1硬件设备初始化 核 的主要 核心是通 过 U B o命令来 实现 , — ot 在函数 s r a bo 中进行 t _r ot a m t 依次完 成如下设 置 : C U的工作模式设 置为管理 模式 (v ) 关 相 应 的 f s_ i 0 nn — i 等 函数 后 , 入 m i l p0 过 s 将 P sc , l h i t 和 ad i t a n n0 进 a _ o 通 no = 闭 看 门狗 ( T HD G) 设置 P L , L ,C K的 比例 , 闭 MMU gt v Iot d) WA C O , C KHC KF L 关 , en ( om ” e t c 获取U B o命令 , b — ot 然后通过 rn cm a d s0 u_ o m n ( ) , 执行命 cc A HE等 等 。 令, 最终启动内核 。U B o 中的每个命令都通过 u B O M 宏来定 — ot _O TC D 义, 格式如下 : () 2 为加载 B ood r ot ae 的第二段代码 到 R M空间 l A U BOOT C 所 谓 R M空 间 , 是 初始 化 内存芯 片 , 它能 够使 用 。通过 在 A 就 使 MDn m , xrs eetbecm n , sg””e ” (a emaag, p aal, ma d” ae , l ) r o u hp 各项参数的意义 如下 : s rS t t 中调用 l l e i t a. o e l n 函数来设置控制器 , 得外接 S R M。 w v_ i 使 D A L wl v l i t o e e n 部分函数代码 如下 : i ① nm : a e 命令 的名字 , 注意 , 它不是 一个字符 串( 不要 用双引号 括

uboot笔记uboot命令分析+实现

uboot笔记uboot命令分析+实现

uboot笔记uboot命令分析+实现uboot笔记:uboot命令分析+实现Ubootuboot命令分析+实现先贴⼀个重要结构,位于uboot/include/command.h,这个结构代表每个uboot命令struct cmd_tbl_s {char *name; /* Command Name */int maxargs; /* maximum number of arguments*/int repeatable;/* autorepeat allowed? *//* Implementation function */int (*cmd)(struct cmd_tbl_s *, int, int, char *[]);char *usage; /* Usage message (short)简短⽤法信息*/#ifdef CFG_LONGHELPchar *help; /* Help message (long) 长的帮助信息*/#endif#ifdef CONFIG_AUTO_COMPLETE/* do auto completion on the arguments */ int (*complete)(intargc, char *argv[], charlast_char, intmaxv, char *cmdv[]); #endif};typedefstruct cmd_tbl_s cmd_tbl_t;============================================================uboot的第⼀阶段:硬件相关初始化0.reset执⾏arm920t/start.s 过程如下1.设置cpu svc管理模式2.关看门狗中断,mmu等3.设置时钟,sdram,外部总线4.代码重定位,搬运代码,从flash到sdram5.设置栈,bss段清零, bss⽤于未初始化的全局变量和静态变量6.ldr pc, _start_armboot即进⼊uboot启动的第⼆阶段,调⽤c函数start_armboot()从start_armboot开始经过⼀系列外设初始化⽐如falsh_initnand_init...最后循环调⽤mian_loop()main_loop主要流程{1. ⽣成环境变量mtdparts, 调⽤mtdparts_init2. 在启动过程中若⽆空格键按下则boot_zImage,即run_command(getenv("bootcmd"),0)有空格键按下则run_command("menu",0)3. shell过程,读取⽤户的输⼊并执⾏相应的命令{从控制台获得命令,保存在全局变量comsole_buffer中解析命令⾏字符串,分割命令与参数,最后执⾏run_command(...); }}也就是说在mian_loop中,是处理环境变量和控制台⼈机交互,mian_loop调⽤readline ()读取命令⾏到console_buffer,再把console_buffer复制到lastcommand中去,还要设置flag,最后调⽤run_command (lastcommand, flag)函数,run_command (lastcommand, flag)函数中,⾸先定义cmd_tbl_t *cmdtp,再解析命令⾏。

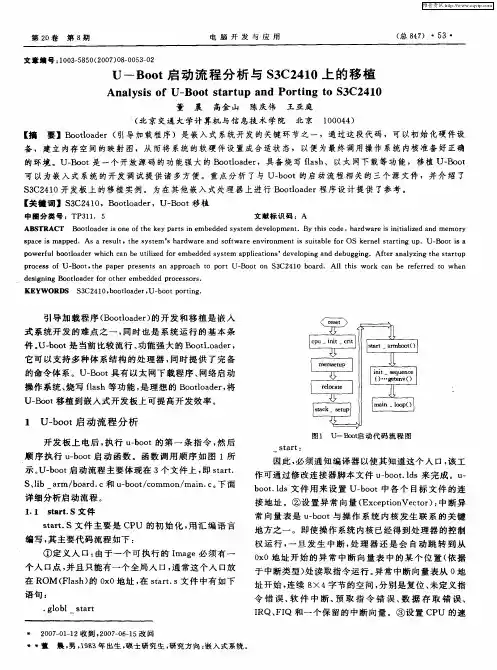

U-Boot 启动流程分析与S3C2410上的移植

U-Boot 启动流程分析与S3C2410上的移植

的命令 体 系 。U— o t 有 以太 网下 载程 序 、 Bo具 网络 启动 操 作 系统 、 烧写 f s l h等功 能 , a 是理 想 的 B ola e , o t d r将 o U— o 移植 到嵌 入式 开 发板上 可 提高 开发 效率 。 o B t
1 U— o t 动 流 程 分 析 bo 启
b o.d o t1s文件 用 来 设 置 U— o t中各 个 目标 文 件 的连 bo
引 导加 载 程序 ( o t a e ) B ol d r 点 之 一 , 同时 也 是 系统 运 行 的 基本 条
件 。 b o 是 当前 比较 流行 、 U—o t 功能 强大 的 B oL a e , o t o d r
它可 以支 持 多种 体 系结 构 的 处 理器 , 同时 提 供 了完备
S l a m/ o r . 和 u b o /o 、 b r b ad C i — o tc mmo / i. 。 面 n man c 下
因此 , 须通 知 编译 器 以使 其 知道 这个 入 口 , 工 必 该 作 可通 过修 改连 接器脚 本 文件 u b o .d —o t1s来 完成 。u —
图 1 U— B o届 动 代 码 沉 程 图 ot
开发 板上 电后 , 行 u b o 执 —o t的第 一 条 指 令 , 然后

st rt: a
顺 序 执行 ub o 启 动 函数 。 函数 调 用顺 序 如 图 1 —ot 所
示 。 b o 启 动 流程 主要 体现在 3个 文件上 , sat U—o t 即 tr.
维普资讯
第2 O卷
第 8期
电 脑 开 发 与 应 用
文 覃 纲 号 :0 35 5 2 0 )80 5—2 1 0 — 8 0( 0 7 0 — 0 3 0

u-boot源码分析之start.s分析

u-boot源码分析之start.s分析

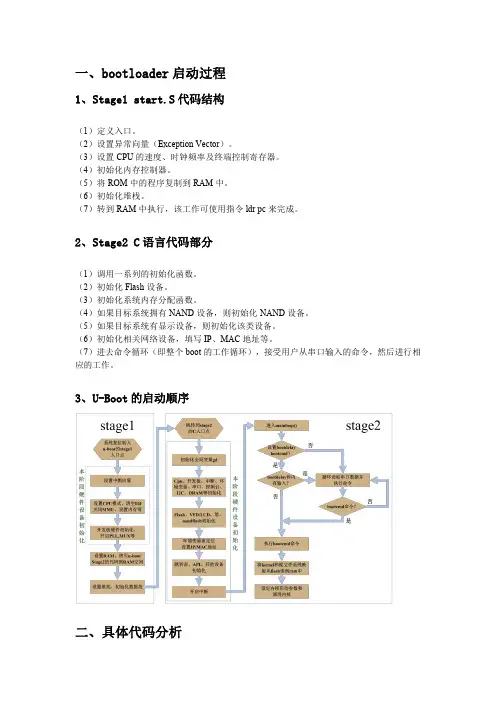

一、bootloader启动过程1、Stage1start.S代码结构(1)定义入口。

(2)设置异常向量(Exception Vector)。

(3)设置CPU的速度、时钟频率及终端控制寄存器。

(4)初始化内存控制器。

(5)将ROM中的程序复制到RAM中。

(6)初始化堆栈。

(7)转到RAM中执行,该工作可使用指令ldr pc来完成。

2、Stage2C语言代码部分(1)调用一系列的初始化函数。

(2)初始化Flash设备。

(3)初始化系统内存分配函数。

(4)如果目标系统拥有NAND设备,则初始化NAND设备。

(5)如果目标系统有显示设备,则初始化该类设备。

(6)初始化相关网络设备,填写IP、MAC地址等。

(7)进去命令循环(即整个boot的工作循环),接受用户从串口输入的命令,然后进行相应的工作。

3、U-Boot的启动顺序二、具体代码分析1.Stage1start.S代码结构1.1定义入口(u-boot.lds)ENTRY(_start)1.2设置异常向量1.3设置全局向量表地址变量和字节对齐方式1.4定义重定位全局变量1.5设置全局搬移地址(falsh->dram)1.6设置中断向量地址1.7设置cpu模式设置cpu工作模式为SVC模式。

1.4中断向量表搬移,时钟设置1.5CPU设置(TBL,icache,MMU)1.6板级初始化1.7boot镜像搬移到SDRAM1.8清除bss段计算出偏移地址:__rel_dyn_start 、__rel_dyn_start 、__dynsym_start1.9跳转到Stage2C 语言部分1.10中断处理程序File :arch/arm/lib/Board.cvoid board_init_r (gd_t *id,ulong dest_addr)。

u-boot-2019.06启动流程分析共26页文档

u-boot-2019.06启动流程分析共26页文档

此文来源:赵春江老师的CNSD博客,希望帮到更多的人:/zhaocju-boot支持许多CPU,以及一些常见的开发板。

本文以u-boot-2019.06这个最新版本为例,简要介绍一下u-boot在smdk2410上的启动流程。

首先系统是从arch/arm/cpu/arm920t目录下的start.s文件开始执行,并且实际开始执行的代码是从第117行开始:117:start_code:118:/*119:* set the cpu to SVC32 mode120:*/121:mrs r0, cpsr122:bic r0, r0, #0x1f123:orr r0, r0, #0xd3124:msr cpsr, r0上述代码的含义是设置cpu为SVC32模式,即超级保护模式,用于操作系统使用。

140:#ifdef CONFIG_S3C24X0141:/* turn off the watchdog */142:143:# if defined(CONFIG_S3C2400)144:# define pWTCON 0x15300000145:# define INTMSK 0x14400008 /* Interupt-Controller base addresses */146:# define CLKDIVN 0x14800014 /* clock divisor register */148:# define pWTCON 0x53000000149:# define INTMSK 0x4A000008 /* Interupt-Controller base addresses */ 150:# define INTSUBMSK 0x4A00001C151:# define CLKDIVN 0x4C000014 /* clock divisor register */152:# endif153:154:ldr r0, =pWTCON155:mov r1, #0x0156:str r1, [r0]157:158:/*159:* mask all IRQs by setting all bits in the INTMR - default160:*/161:mov r1, #0xffffffff162:ldr r0, =INTMSK163:str r1, [r0]164:# if defined(CONFIG_S3C2410)165:ldr r1, =0x3ff166:ldr r0, =INTSUBMSK167:str r1, [r0]169:170:/* FCLK:HCLK:PCLK = 1:2:4 */171:/* default FCLK is 120 MHz ! */172:ldr r0, =CLKDIVN173:mov r1, #3174:str r1, [r0]175:#endif /* CONFIG_S3C24X0 */该段代码的含义为,先定义几个需要的寄存器,然后关闭开门狗定时器,以及屏蔽所有中断和子中断,最后设置三个时钟频率之间的比值。

uboot启动流程

uboot启动流程

U-Boot工作过程U-Boot启动内核的过程可以分为两个阶段,两个阶段的功能如下:(1)第一阶段的功能硬件设备初始化加载U-Boot第二阶段代码到RAM空间设置好栈跳转到第二阶段代码入口(2)第二阶段的功能初始化本阶段使用的硬件设备检测系统内存映射将内核从Flash读取到RAM中为内核设置启动参数调用内核1.1.1 U-Boot启动第一阶段代码分析第一阶段对应的文件是cpu/arm920t/和board/samsung/mini2440/。

U-Boot启动第一阶段流程如下:图 U-Boot启动第一阶段流程根据cpu/arm920t/中指定的连接方式:ENTRY(_start)SECTIONS{. = 0x00000000;. = ALIGN(4);.text :{cpu/arm920t/ (.text)board/samsung/mini2440/ (.text)board/samsung/mini2440/ (.text)*(.text)}… …}第一个链接的是cpu/arm920t/,因此的入口代码在cpu/arm920t/中,其源代码在cpu/arm920t/中。

下面我们来分析cpu/arm920t/的执行。

1. 硬件设备初始化(1)设置异常向量cpu/arm920t/开头有如下的代码:.globl _start_start: b start_code /* 复位*/ldr pc, _undefined_instruction /*未定义指令向量 */ldr pc, _software_interrupt /* 软件中断向量 */ldr pc, _prefetch_abort /* 预取指令异常向量 */ldr pc, _data_abort /* 数据操作异常向量 */ldr pc, _not_used /* 未使用 */ldr pc, _irq /* irq中断向量 */ldr pc, _fiq /* fiq中断向量 */ /* 中断向量表入口地址 */_undefined_instruction: .word undefined_instruction_software_interrupt: .word software_interrupt_prefetch_abort: .word prefetch_abort_data_abort: .word data_abort_not_used: .word not_used_irq: .word irq_fiq: .word fiq.balignl 16,0xdeadbeef以上代码设置了ARM异常向量表,各个异常向量介绍如下:表 ARM异常向量表在cpu/arm920t/中还有这些异常对应的异常处理程序。

U-boot的启动流程分析

U-boot的启动流程分析

sr tb
r ,J1 0 rl

网卡芯 片 :s 9 13 mc l 1 晶振 频 率 :1 M 0
TF LCD彩 屏 T
US s/D vc B Hot e ie
/ 设 定时 钟控 制寄 存 器 / 设置 C PU 速 度和 时 钟 频 率 ,调整时 钟 , 由低速 运行 进 入 高 速运 行 阶 段 。


s a t a m bo . tr r ot
_
2 2 第二阶段 ( 开发板与宿 主机之 间的 . 建立 通信) 进 入到 C 言的入 口函数s r amb o 语 t t r ot a (,此 函数 是整 个启 动 代码 中 C语 言的主 函 ) 数 , 整 个 U— ot 主 函数 , l r 还是 b o的 在 i am/ b b adC 定义 ,主要 完成工 作如 下 : o r .中 () 始化 本阶段 用到 的硬 件设 备 1 初 c u ii / p _nt /在 c u C () p . 中定义 ,主要 内 容为 i c eea l ) 指令 cc e c h n be 打开 a ( ah b a dii )/板 级初 始化 ,对 复用 I o r ̄nt / ( / 0端 口的各个 寄存 器进 行设置 e v ii ) /函数 初始化 环境 变量 ,此 n nt / ( 函数 在C rmo / n ls C Of n ev f h.中 l a itru tii ) / nerp—nt /设 置 中断控 制 器 ( 的特殊功 能寄 存器 so sl i ) / 设置 串 口的初始 化 。 c noe t An ( / dsl an r) / 显 示 U— o t i a b n e( / py TE CHNOLOOY N f FORMATI ON

am335xu-boot启动过程分析

am335xu-boot启动过程分析

am335xu-boot启动过程分析 u-boot属于两阶段的bootloader,第⼀阶段的⽂件为 arch/arm/cpu/armv7/start.S 和 arch/arm/cpu/armv7/lowlevel_init.S,前者是平台相关的,后者是开发板相关的。

1. u-boot第⼀阶段代码分析 (1)硬件设备初始化 将CPU的⼯作模式设为管理模式(SVC); 关闭中断; 禁⽤MMU,TLB ; 板级初始化; (2)为加载Bootloader的第⼆阶段代码准备RAM空间 加载u-boot.img,跳转到u-boot.img; 上述⼯作,也就是uboot-spl代码流程的核⼼。

代码如下:arch/arm/cpu/armv7/start.S1/*2 * the actual reset code3*/4reset:5 bl save_boot_params6/*7 * disable interrupts (FIQ and IRQ), also set the cpu to SVC32 mode,8 * except if in HYP mode already9*/10 mrs r0, cpsr11 and r1, r0, #0x1f @ mask mode bits12 teq r1, #0x1a @ test for HYP mode13 bicne r0, r0, #0x1f @ clear all mode bits14 orrne r0, r0, #0x13 @ set SVC mode15 orr r0, r0, #0xc0 @ disable FIQ and IRQ16 msr cpsr,r017@@ 以上通过设置CPSR寄存器⾥设置CPU为SVC模式,禁⽌中断18@@ 具体操作可以参考《[kernel 启动流程] (第⼆章)第⼀阶段之——设置SVC、关闭中断》的分析1920/* the mask ROM code should have PLL and others stable */21#ifndef CONFIG_SKIP_LOWLEVEL_INIT22 bl cpu_init_cp1523@@ 调⽤cpu_init_cp15,初始化协处理器CP15,从⽽禁⽤MMU和TLB。

海思uboot启动流程详细分析(一)

海思uboot启动流程详细分析(一)

海思uboot启动流程详细分析(⼀)第⼀阶段 start.S⾸先我们可以在u-boot.lds中看到ENTRY(_start),即指定了⼊⼝_start,_start也就是整个start.S的最开始;1. reset在arch\arm\cpu\armv8\hi3559av100中的start.S注意x30在ARMV8中代表lr寄存器reset:/** Could be EL3/EL2/EL1, Initial State:* Little Endian, MMU Disabled, i/dCache Disabled*/adr x0, vectorsswitch_el x1, 3f, 2f, 1f3: msr vbar_el3, x0mrs x0, scr_el3orr x0, x0, #0xf /* SCR_EL3.NS|IRQ|FIQ|EA */msr scr_el3, x0msr cptr_el3, xzr /* Enable FP/SIMD */#ifdef COUNTER_FREQUENCYldr x0, =COUNTER_FREQUENCYmsr cntfrq_el0, x0 /* Initialize CNTFRQ */#endifb 0f2: msr vbar_el2, x0mov x0, #0x33ffmsr cptr_el2, x0 /* Enable FP/SIMD */b 0f1: msr vbar_el1, x0mov x0, #3 << 20msr cpacr_el1, x0 /* Enable FP/SIMD */0:/** Cache/BPB/TLB Invalidate* i-cache is invalidated before enabled in icache_enable()* tlb is invalidated before mmu is enabled in dcache_enable()* d-cache is invalidated before enabled in dcache_enable()*//** read system register REG_SC_GEN2* check if ziju flag*/ldr x0, =SYS_CTRL_REG_BASEldr w1, [x0, #REG_SC_GEN2]ldr w2, =0x7a696a75 /* magic for "ziju" */cmp w1, w2bne normal_start_flowmov x1, sp /* save sp */str w1, [x0, #REG_SC_GEN2] /* clear ziju flag */adr x0, vectors,其中的vectors代表了异常向量表主要做了如下事情:1)reset SCTRL寄存器具体可参考reset_sctrl函数,由CONFIG_SYS_RESET_SCTRL控制,⼀般不需要打开。

uboot分析和笔记

uboot分析和笔记

uboot一、uboot是ppcboot和armboot合并而成,现在主流的bootloader为uboot和redboot二、bootm addr_kernel addr_initrd三、移植uboot时最好(一定)要找到一个自己板子的原形(即自己的板子是在这个板子上做一些修改而来的)的版本,这样就可以事半功倍。

这样要修改的地方就比较少,也比较容易了。

uboot支持很多平台,与一个具体平台相关的主要有三个地方:1、./include/configs/xxxxx.h, 主要定义了flash、sdram的起始地址等信息,一般要修改flash的起始地址、大小,有时候会有位宽等。

2、./board/xxxxx/*,这个目录下主要有两三个.c文件,主要为该平台的初始化和flash操作的函数。

有时候flash的操作需要修改,不过一般都是找一个现有的支持该flash的驱动,一般情况在uboot 别的./board/平台下就会有现成的,拷贝过了就可以了。

3、./cpu/xxxxxx/arch_xxx/xxxxxx/*, 一般是此cpu的初始等函数。

四、具体移植的时候最多涉及到的会是./include/configs/xxxx.h,如果有现成的平台(uboot现在支持绝大部分我们常用的平台),可能只需要对着原来的xxxx.h文件,修改几个我们在硬件上修改了的地方,一般会是flash的起始地址、大小;内存大小(内存的起始地址应该都是0);uboot设置信息保存的地址和长度;console 口和它的波特率;默认的设置;uboot的入口地址等(具体情况可能会有一些变化),如果不是从相同的平台移植,可能会比较麻烦,因为这时候要修改一些和此cpu相关的一些寄存器、频率和内存等硬件方面的东西了(也在这个xxxx.h中),虽然这时改动的地方也不多,但是会很痛苦,因为经常不知道要改哪里或者改为多少。

所以可能需要参考cpu的datasheet和到网上找一些资料了并且慢慢试了。

U-boot启动流程分析

U-boot启动流程分析

nt e p s ot
rc t
网络 相 关 代 码 开 机 自检 代 码
RI C驱 动 '
tos ol
存 放 制作 s ~Reod格 式 映像 等工 具 cr
与大多数 B ola e 类似 ,U—b o 的启 动分成 o t dr o ot Sae tg l和 S a e 。依 赖 于 C U 体 系 结构 的代码 ,如 tg 2 P C U 及 存 储 管 理 部 件 初 始 化 代 码 等 ,通 常 都 放 在 P
2 U— b o 启 动 流 程 ot
ea l xmpe s f s
icu e n ld
例 子 程 序 文件 系统 相 关 代 码
头 文 件
l am i r b
l —g n r i — eei b— c
存 放 对 AR 体 系结 构 通 用 的 库 文 件 M
通 用 库 函数 的 实 现
中 图 分 类 号 :TP 1 . 1 3 6 8 文 献 标 识 码 :A
0 引 言
编写 占用空 间小 而且执行 速度快 。S a e tg 1阶段 主要 是 设 置各 模式程 序异 常 向量 表 ,初 始化 与处 理器 相关 的 关 键 寄存器 以及 系统 内存 , 责建立 Sa e 负 tg 1阶段使 用 的堆栈 和 代码 段 ,然 后 复 制 Sa e tg 2阶 段 的代 码 到 内 存。 U~b o 的 Sa e 代码 通常 放在 sa tS文件 中 , ot tg 1 tr. 其 启动 流程 如下 :
U—b o 动 流程 分 析 o t启
周 清 杰 ,黄晋 英。 ,马 航 ,崔 晓静
(. 中北 大 学 信 息 与 通信 工程 学 院 , 山 西 太 原 1

UBOOT从NAND FLASH启动分析

UBOOT从NAND FLASH启动分析

UBOOT从NAND FLASH启动分析UBOOT从NAND FLASH启动分析在分析启动代码之前先看一下S3C2440的NAND启动:在配置NAND启动模式之后,S3C2440上电会先将NAND中的0x0 - 0x1000共4096字节的数据拷贝到位于Bank0中的Boot Internal SRAM上Bank0如下图:可以看出Boot Internal SRAM为4KB大小,也正是因为Boot Internal SRAM只有4KB 大小,所以只能从NAND中拷贝4K的内容= 3= 这个Boot Internal SRAM是配置为NAND FLASH启动模式才有的这4K内容是什么呢?~ 这就要看Uboot的镜像文件中是如何进行连接的了~连接脚本在board/smdk2440/u-boot.lds中,如下SECTIONS{. = 0x00000000;. = ALIGN(4);.text :{cpu/arm920t/start.o (.text)cpu/arm920t/s3c24x0/nand_read.o (.text)*(.text)}. = ALIGN(4);.rodata : { *(.rodata) }. = ALIGN(4);.data : { *(.data) }. = ALIGN(4);.got : { *(.got) }. = .;__u_boot_cmd_start = .;.u_boot_cmd : { *(.u_boot_cmd) }__u_boot_cmd_end = .;. = ALIGN(4);__bss_start = .;.bss : { *(.bss) }_end = .;}.text为代码段,可以看出cpu/arm920t/start.o在代码段的最前面,所以会先执行start.o 中的代码连接完成后的镜像文件的前4K如下cpu/arm920t/start.o(.text).text 0x33f80000 0x4e0 cpu/arm920t/start.o0x33f80050 IRQ_STACK_START0x33f80048 _bss_start0x33f8004c _bss_end0x33f80044 _armboot_start0x33f80000 _start0x33f80054 FIQ_STACK_STARTcpu/arm920t/s3c24x0/nand_read.o(.text).text 0x33f804e0 0x1b8 cpu/arm920t/s3c24x0/nand_read.o0x33f804e0 nand_read_ll*(.text).text 0x33f80698 0x64 board/smdk2440/libsmdk2440.a(lowlevel_init.o)0x33f8069c lowlevel_init.text 0x33f806fc 0x280 cpu/arm920t/libarm920t.a(interrupts.o)0x33f80934 do_fiq0x33f80880 do_undefined_instruction0x33f80744 show_regs0x33f80958 do_irq0x33f80728 bad_mode0x33f808c8 do_prefetch_abort0x33f8070c disable_interrupts0x33f80910 do_not_used0x33f808ec do_data_abort0x33f808a4 do_software_interrupt0x33f806fc enable_interrupts.text 0x33f8097c 0x250 cpu/arm920t/s3c24x0/libs3c24x0.a(interrupts.o)0x33f80aa4 set_timer0x33f80a20 reset_timer0x33f8097c interrupt_init0x33f80ba0 get_tbclk0x33f80a90 get_timer0x33f809f0 reset_timer_masked0x33f80a24 get_timer_masked0x33f80ab4 udelay0x33f80b10 udelay_masked0x33f80bac reset_cpu0x33f80b8c get_ticks.text 0x33f80bcc 0x150 cpu/arm920t/s3c24x0/libs3c24x0.a(speed.o)0x33f80c4c get_HCLK0x33f80cec get_PCLK0x33f80c44 get_FCLK0x33f80d14 get_UCLK.text 0x33f80d1c 0x1e8 cpu/arm920t/s3c24x0/libs3c24x0.a(cmd_s3c24xx.o) 0x33f80d8c do_s3c24xx.text 0x33f80f04 0xdc cpu/arm920t/s3c24x0/libs3c24x0.a(serial.o)0x33f80f04 serial_setbrg0x33f80fa8 serial_tstc0x33f80f80 serial_putc0x33f80f58 serial_init0x33f80fb8 serial_puts0x33f80f68 serial_getc.text 0x33f80fe0 0x140 lib_arm/libarm.a(_divsi3.o)0x33f80fe0 __divsi3如何设置从0x33f80000开始呢?~这是链接的时候指定的在根目录下面的config.mk中有下面一句LDFLAGS += -Bstatic -T $(LDSCRIPT) -Ttext $(TEXT_BASE) $(PLATFORM_LDFLAGS)关键就是其中的-Ttext $(TEXT_BASE),这句指明了代码段的起始地址而TEXT_BASE在board/smdk2440/config.mk中定义TEXT_BASE = 0x33F8 0000 为什么是0x33F8 0000呢?~这是将NAND中Uboot拷贝到RAM中的起始地址,所以在代码拷贝到RAM之前不能使用绝对地址来寻址数据,只能用相对地址在以下将用虚拟地址来指Uboot在RAM中的地址,也就是0x33F8 0000现在来看代码cpu/arm920t/start.S_start: ;异常处理向量表b start_codeldr pc, _undefined_instruction ;未定义指令异常:0x00000004ldr pc, _software_interrupt ;软中断异常:0x00000008ldr pc, _prefetch_abort ;预取异常:0x0000000Cldr pc, _data_abort ;数据异常:0x00000010ldr pc, _not_used ;未使用:0x00000014ldr pc, _irq ;外部中断请求IRQ:0x00000018ldr pc, _fiq ;快束中断请求FIQ:0x0000001Cb start_code在虚拟地址0x33F8 0000处, 拷贝到Boot Internal SRAM后则位于0x0处,所以b start_code是第一条执行的指令,start_code在cpu/arm920t/start.S中代码如下://读取CPSR寄存器的内容到R0mrs r0,cpsr//清除R0中的0 - 4 这5个位后保存到R0中//也就是清除用户模式位bic r0,r0,#0x1f//置R0的0 1 4 6 7 位为真//也就是选择SVC模式,同时IRQ和FIQ被禁止,处理器处于ARM状态//关闭中断和快速中断orr r0,r0,#0xd3//将R0中的值保存到CPSR上msr cpsr,r0# define pWTCON 0x53000000 ;看门狗控制寄存器WTCON# define INTMSK 0x4A000008 ;中断屏蔽寄存器INTMSK# define INTSUBMSK 0x4A00001C ;辅助中断屏蔽寄存器,由于外设中断源太多,要用此寄存器屏蔽剩余的中断源# define LOCKTIME 0x4c000000 ;PLL锁定时间计数寄存器# define MPLLCON 0x4c000004 ;主时钟锁相环控制寄存器# define UPLLCON 0x4c000008# define CLKDIVN 0x4C000014 ;时钟分频寄存器/* clock divisor register */# define INTSUBMSK_val 0xffff# define MPLLCON_val ((184 12) + (2 4) + 2) /*406M*/# define UPLLCON_val ((60 12) + (4 4) + 2) /* 47M */# define CLKDIVN_val 7 /* FCLK:HCLK:PCLK = 1:3:6 */# define CAMDIVN 0x4C000018//取得看门狗寄存器的地址ldr r0, =pWTCON//将R1寄存器清0mov r1, #0x0//将看门狗寄存器清0,即将看门狗禁止,包括定时器定时,溢出中断及溢出复位等str r1, [r0]/** mask all IRQs by setting all bits in the INTMR - default*///设R1寄存器为0xFFFF FFFFmov r1, #0xffffffff//读取中断屏蔽寄存器的地址ldr r0, =INTMSK//将中断屏蔽寄存器中的位全设1,屏蔽所有中断str r1, [r0]//# define INTSUBMSK_val 0xffff//设R1寄存器为0xFFFFldr r1, =INTSUBMSK_val//读取辅助中断屏蔽寄存器的地址ldr r0, =INTSUBMSK//将辅助中断屏蔽寄中的11个中断信号屏蔽掉,本人觉得INTSUBMS_val应设成7ff str r1, [r0]//# define LOCKTIME 0x4c000000//读取PLL锁频计数器寄存器地址到R0中ldr r0,=LOCKTIME//将R1设为0x00FF FFFFldr r1,=0xffffff//M_LTIME为最大的0xFFF//U_LTIME为最大的0xFFFstr r1,[r0] ;0xfff=4096>1800,远远满足锁定要求/* FCLK:HCLK:PCLK = 1:2:4 *//* default FCLK is 120 MHz ! *///# define CLKDIVN 0x4C000014 /* clock divisor register *///读取时钟分频寄存器的地址ldr r0, =CLKDIVN//# define CLKDIVN_val 7 /* FCLK:HCLK:PCLK = 1:3:6 *///将R1设为0x7mov r1, #CLKDIVN_va//PDIVN - 1: PCLK has the clock same as the HCLK/2.//HDIVN - 11 : HCLK = FCLK/3 when CAMDIVN[8] = 0.// HCLK = FCLK/6 when CAMDIVN[8] = 1.str r1, [r0]/* Make sure we get FCLK:HCLK:PCLK = 1:3:6 *///# define CAMDIVN 0x4C000018//读取摄像头时钟分频寄存器的地址ldr r0, =CAMDIVN//将R1设为0mov r1, #0//将摄像头时钟分频寄存器清0str r1, [r0]/* Clock asynchronous mode *///MRC p15, 0, Rd, c1, c0, 0 ; read control register//读取控制寄存器中的值到R1中mrc p15, 0, r1, c1, c0, 0 ;将协处理器p15的寄存器c1和c0的值传到arm处理器的R1寄存器中//31 iA bit Asynchronous clock select//30 nF bit notFastBus selectorr r1, r1, #0xc0000000 ;将最高两位置1//MCR p15, 0, Rd, c1, c0, 0 ; write control register//将R1中的值写到控制寄存器中mcr p15, 0, r1, c1, c0, 0 将arm的寄存器R1的32位数据传到协处理器p15的两个16位寄存器c1和c0//# define UPLLCON 0x4c000008//读取UPLL设置寄存器的地址到R0中ldr r0,=UPLLCON//# define UPLLCON_val ((60ldr r1,=UPLLCON_val//将R1中的值写入UPLL设置寄存器中str r1,[r0]//ARM920T为5级流水线,需要至少5个周期来让指令生效nopnopnopnopnopnopnopnop//读取MPLL设置寄存器的地址到R0中ldr r0,=MPLLCON//# define MPLLCON_val ((184ldr r1,=MPLLCON_val//将R1中的值写入MPLL设置寄存器中str r1,[r0]#define GPJCON 0x560000D0#define GPJDAT 0x560000D4#define GPJUP 0x560000D8//跳转到cpu_init_crit处执行//并将下一条指令的地址写入LR寄存器中bl cpu_init_critcpu_init_crit在cpu/arm920t/start.S中代码如下:cpu_init_crit:/** flush v4 I/D caches*///将R0寄存器置0mov r0, #0//Invalidate ICache and DCache SBZ MCR p15,0,Rd,c7,c7,0 //禁止指令和数据cachemcr p15, 0, r0, c7, c7, 0 /* flush v3/v4 cache *///Invalidate TLB(s) SBZ MCR p15,0,Rd,c8,c7,0mcr p15, 0, r0, c8, c7, 0 /* flush v4 TLB *//** disable MMU stuff and caches*///MRC p15, 0, Rd, c1, c0, 0 ; read control registermrc p15, 0, r0, c1, c0, 0//清除[8] [9] [13] 这3个位//8 - System protection//9 - ROM protection//13 - Base location of exception registers - 0 = Low addresses = 0x00000000. bic r0, r0, #0x00002300 // clear bits 13, 9:8 (--V- --RS)//清除[0] [1] [2] [7] 这4个位// 0 - MMU enable - 0 = MMU disabled.// 1 - Alignment fault enable - 0 = Fault checking disabled.// 2 - DCache enable - 0 = DCache disabled.// 7 - Endianness - 0 = Little-endian operation.bic r0, r0, #0x00000087 // clear bits 7, 2:0 (B--- -CAM)//设置位[1]为真// 1 - Alignment fault enable - 1 = Fault checking enabled.orr r0, r0, #0x00000002 // set bit 2 (A) Align//设置位[12]为真//12 - ICache enable - 1 = ICache enabled.orr r0, r0, #0x00001000 // set bit 12 (I) I-Cache//MCR p15, 0, Rd, c1, c0, 0 ; write control registermcr p15, 0, r0, c1, c0, 0//将返回地址保存到IP中mov ip, lr//跳转到lowlevel_init中执行bl lowlevel_initcpu_init_crit在cpu/arm920t/start.S中代码如下:.globl lowlevel_init//读取下面标号为SMRDATA处的地址到R0中ldr r0, =SMRDATA//读取上面标号为_TEXT_BASE处的地址内容到R1中//也就是取得TEXT_BASE的值到R1中ldr r1, _TEXT_BASE//计算SMRDATA的相对地址保存到R0中//SMRDATA为虚拟地址,而TEXT_BASE为虚拟地址的起始地址//而现在Uboot的起始地址并不为虚拟地址//TEXT_BASE为0x33F8 0000,SMRDATA为0x33F8 06C8//而现在程序运行在起始地址为0x0000 0000的地方//所以需要计算以0x0000 0000为标准的相对地址sub r0, r0, r1//取得带宽与等待状态控制寄存器地址到R1中ldr r1, =BWSCON /* Bus Width Status Controller *///一共需要设置13个寄存器,每个寄存器4字节add r2, r0, #13*40://读取R0所指的项的值到R3中后R0自加4字节ldr r3, [r0], #4//将R3中的值保存到R1所指的地址中后R1自加4字节str r3, [r1], #4//比较R0和R2是否相等,相等则说明13个寄存器全部设置完毕cmp r2, r0//不等则跳转到上面标号为0处的地址继续执行bne 0b//跳回到返回地址中继续执行mov pc, lr.ltorg/* the literal pools origin */SMRDATA:.word(0+(B1_BWSCON4)+(B2_BWSCON8)+(B3_BWSCON12)+(B4_BWSCON16)+( B5_BWSCON20)+(B6_BWSCON24)+(B7_BWSCON28)).word((B0_Tacs13)+(B0_Tcos11)+(B0_T acc8)+(B0_Tcoh6)+(B0_T ah4)+(B0_T acp2) +(B0_PMC)).word((B1_Tacs13)+(B1_Tcos11)+(B1_T acc8)+(B1_Tcoh6)+(B1_T ah4)+(B1_T acp2) +(B1_PMC)).word((B2_Tacs13)+(B2_Tcos11)+(B2_T acc8)+(B2_Tcoh6)+(B2_T ah4)+(B2_T acp2) +(B2_PMC)).word((B3_Tacs13)+(B3_Tcos11)+(B3_T acc8)+(B3_Tcoh6)+(B3_T ah4)+(B3_T acp2) +(B3_PMC)).word((B4_Tacs13)+(B4_Tcos11)+(B4_T acc8)+(B4_Tcoh6)+(B4_T ah4)+(B4_T acp2) +(B4_PMC)).word((B5_Tacs13)+(B5_Tcos11)+(B5_T acc8)+(B5_Tcoh6)+(B5_T ah4)+(B5_T acp2) +(B5_PMC)).word ((B6_MT15)+(B6_Trcd2)+(B6_SCAN)).word ((B7_MT15)+(B7_Trcd2)+(B7_SCAN)).word ((REFEN23)+(TREFMD22)+(Trp20)+(Trc18)+(Tchr16)+REFCNT).word 0x32.word 0x30.word 0x30执行mov pc, lr后将返回到cpu_init_crit中剩下来还有2条指令//恢复返回地址到LRmov lr, ip//跳转到返回地址mov pc, lr执行完毕之后将返回到start_code中执行接下来的代码代码如下://#define GPJCON 0x560000D0//取得J端口控制寄存器的地址到R0中LDR R0, = GPJCON//将R1设置为0x1 5555LDR R1, = 0x15555//将R1中的值保存到J端口控制寄存器//GPJ0 - 01 - Output//GPJ1 - 01 - Output//GPJ2 - 01 - Output//GPJ3 - 01 - Output//GPJ4 - 01 - OutputSTR R1, [R0]//#define GPJUP 0x560000D8//取得J端口上拉功能寄存器的地址到R0中LDR R0, = GPJUP//将R1设置为0x1FLDR R1, = 0x1f//将R1中的值保存到J端口上拉功能寄存器//禁止GPJ0 - GPJ4的上拉功能STR R1, [R0]//#define GPJDAT 0x560000D4//取得J端口数据寄存器的地址到R0中LDR R0, = GPJDAT//将R1设为0x0LDR R1, = 0x00//将R1中的值保存到J端口数据寄存器//将J端口数据寄存器清0STR R1, [R0]//下面是NAND数据拷贝过程//relocate:copy_myself://#define S3C2440_NAND_BASE 0x4E000000//取得Nand Flash设置寄存器的地址mov r1, #S3C2440_NAND_BASE//将R2设为0xFFF0ldr r2, =0xfff0 // initial value tacls=3,rph0=7,rph1=7 //#define oNFCONF 0x00//读取Nand Flash设置寄存器中的值到R3中ldr r3, [r1, #oNFCONF]//将R3或上R2后保存到R3中orr r3, r3, r2//将R3中的值保存到Nand Flash设置寄存器中//TWRPH0 - 111 - Duration = HCLK * (TWRPH0 + 1) //TACLS - 11 - Duration = HCLK * TACLSstr r3, [r1, #oNFCONF]//#define oNFCONT 0x04//读取Nand Flash控制寄存器中的值到R3中ldr r3, [r1, #oNFCONT]//将R3的[0]位置1orr r3, r3, #1 // enable nand controller//将R3中的值保存到Nand Flash控制寄存器中//Mode - 1:Nand Flash Controller Enablestr r3, [r1, #oNFCONT]//读取虚拟起始地址到R0中ldr r0, _TEXT_BASE /* upper 128 KiB: relocated uboot *///预留malloc所需要的空间sub r0, r0, #CFG_MALLOC_LEN /* malloc area *///预留bdinfo所需要的空间sub r0, r0, #CFG_GBL_DATA_SIZE /* bdinfo *///预留中断和快速中断向量表空间sub r0, r0, #(CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ)//预留12字节给中断栈sub sp, r0, #12 /* leave 3 words for abort-stack */// copy u-boot to RAM//读取虚拟起始地址到R0中,作为目标地址ldr r0, _TEXT_BASE//将R1设为0,作为源地址mov r1, #0x0//将UBOOT大小的值保存在R2中,作为数据大小mov r2, #CFG_UBOOT_SIZE//跳转到nand_read_ll处执行//并将下一条指令的地址保存在LR中bl nand_read_llnand_read_ll的原型为int nand_read_ll(unsigned char *buf, unsigned long start_addr, int size) 之前设置的R0 R1 R2为它的3个参数R0 - bufR1 - start_addrR2 - sizenand_read_ll的代码在cpu/arm920t/s3c24x0/nand_read.c中int nand_read_ll(unsigned char *buf, unsigned long start_addr, int size) {int i, j;//检测源地址和大小是否在NandFlash的边界上if ((start_addr & NAND_BLOCK_MASK) || (size & NAND_BLOCK_MASK)) //不在边界上则返回-1表示出错return -1; /* invalid alignment *//* chip Enable */// #define nand_select() (NFCONT &= ~(1//置NAND Flash控制寄存器中除Reg_nCE外所有的位为1//Reg_nCE - NAND FLASH Memory nFCE signal control//0 - Force nFCE to low (Enable chip select)nand_select();// #define nand_clear_RnB() (NFSTAT |= (1//置NAND Flash操作状态寄存器中的RnB_TransDetect位为1//When RnB low to high transition is occurred, this value set and issue interrupt if enabled.//To clear this value write '1'//1: RnB transition is detectednand_clear_RnB();for (i=0; i10; i++);//从源地址的首地址开始历便所要拷贝的数据大小for (i=start_addr; i (start_addr + size);){//检测地址是否在NAND Flash的边界上if (start_addr % NAND_BLOCK_SIZE == 0){//检测是否为坏块if (is_bad_block(i)){/* Bad block *///向后延伸一个存储块i += NAND_BLOCK_SIZE;size += NAND_BLOCK_SIZE;//跳到下一块continue;}}j = nand_read_page_ll(buf, i);//指向下一块i += j;buf += j;// LED_FLASH();}/* chip Disable */// #define nand_deselect() (NFCONT |= (1//置Reg_nCE位为1//NAND Flash Memory nFCE signal control//1: Force nFCE to High(Disable chip select)nand_deselect();return 0;}nand_read_ll将Uboot从NAND中拷贝到RAM中拷贝完成后将返回到start_code接下来的代码如下://检测R0是否为0,R0为nand_read_ll的返回值tst r0, #0x0//为0则说明无错,跳转到ok_nand_read处执行beq ok_nand_readok_nand_read://将R0设为0mov r0, #0//ldr r1, =0x33f00000//将R1设为虚拟地址起始处ldr r1, _TEXT_BASE//检测0x400个字节mov r2, #0x400 // 4 bytes * 1024 = 4K-bytesgo_next://读取R0处地址的数据到R3中//然后R0自加4字节ldr r3, [r0], #4//读取R1处地址的数据到R4中//然后R1自加4字节ldr r4, [r1], #4//比较R3和R4的数据是否相等//也就是检测Boot Internal SRAM和RAM中的数据是否相等//以保证数据无错teq r3, r4//不等则跳转到notmatchbne notmatch//相等则R2自减4subs r2, r2, #4//当R2为0则跳转到done_nand_readbeq done_nand_read//R2不为0则跳转回go_next继续检测bne go_nextdone_nand_read:LDR R0, = GPJDATLDR R1, = 0x2STR R1, [R0]stack_setup://读取虚拟起始地址到R0中ldr r0, _TEXT_BASE /* upper 128 KiB: relocated uboot */ //预留malloc所需要的空间sub r0, r0, #CFG_MALLOC_LEN /* malloc area *///预留bdinfo所需要的空间sub r0, r0, #CFG_GBL_DATA_SIZE /* bdinfo *///预留中断和快速中断向量表空间sub r0, r0, #(CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ)//预留12字节给中断栈sub sp, r0, #12 /* leave 3 words for abort-stack */clear_bss://读取BSS段的起始地址ldr r0, _bss_start /* find start of bss segment *///读取BSS段的结束地址ldr r1, _bss_end /* stop here *///将R2设为0x0mov r2, #0x00000000 /* clear */clbss_l://将R2中的值保存在R0所指的地址str r2, [r0] /* clear loop... *///R0自加4字节add r0, r0, #4//比较R0和R1是否相等cmp r0, r1//不等则说明清0还没结束ble clbss_lLDR R0, = GPJDATLDR R1, = 0x1STR R1, [R0]//跳转到start_armboot处执行ldr pc, _start_armboot_start_armboot: .word start_armboot这里start_armboot是一个绝对地址,在朗成所修改的这个Uboot中为0x33F8 13F4 执行ldr pc, _start_armboot之后将会跳到RAM中的绝对地址继续执行整理了一个流程图,分为3个存储器:1 Boot Internal SRAM , 接在BANK0,起始地址为0x02 RAM , 接在BANK6,起始地址为0x3000 00003 NAND FLASH,为单独寻址流程如下图:红字为流程序号:1. 首先将NAND FLASH中的前0x1000字节内容拷贝到Boot Internal SRAM中2. 从Boot Internal SRAM的0x0地址处开始执行指令3. 将Uboot从Flash拷贝到RAM中4. 执行ldr pc, _start_armboot从Boot Internal SRAM中跳转到RAM中的绝对地址0x33F8 13F4处继续执行。

uboot代码详细分析

uboot代码详细分析
3.1env_init ............................................................................................................................30 3.2 env_relocate ...................................................................................................................30 3.3*env_relocate_spec ........................................................................................................31 4. ENV 的保存..............................................................................................................................31 U-Boot 环境变量 ..........................................................................................................................32 u-boot 代码链接的问题 ......................................................................................................................35 ldr 和 adr 在使用标号表达式作为操作数的区别............................................................................40 start_armboot 浅析 ..............................................................................................................................42 1.全局数据结构的初始化 ..........................................................................................................42 2.调用通用初始化函数...............................................................................................................43 3.初始化具体设备 .......................................................................................................................44 4.初始化环境变量 .......................................................................................................................44 5.进入主循环 ...............................................................................................................................44 u-boot 编译过程...................................................................................................................................44 mkconfig 文件的分析 ..........................................................................................................................47 从 NAND 闪存中启动 U-BOOT 的设计 ..............................................................................................50 引言 ...............................................................................................................................................50 NAND 闪存工作原理 ...................................................................................................................51 从 NAND 闪存启动 U-BOOT 的设计思路..................................................................................51 具体设计 .......................................................................................................................................51 支持 NAND 闪存的启动程序设计 .....................................................................................51 支持 U-BOOT 命令设计 ......................................................................................................52 结语 ...............................................................................................................................................53 参考文献 .......................................................................................................................................53 U-boot 给 kernel 传参数和 kernel 读取参数—struct tag (以及补充)............................................53 1 、u-boot 给 kernel 传 RAM 参数 ........................................................................................54 2 、Kernel 读取 U-boot 传递的相关参数 .............................................................................56 3 、关于 U-boot 中的 bd 和 gd...............................................................................................59 U-BOOT 源码分析及移植 ....................................................................................................................60 一、u-boot 工程的总体结构:..................................................................................................61 1、源代码组织 ....................................................................................................................61 2.makefile 简要分析............................................................................................................61

Uboot启动分析笔记Stage1(start.S与lowlevel_init.S详解)

Uboot启动分析笔记Stage1(start.S与lowlevel_init.S详解)
Uboot 启动分析笔记-----Stage1(start.S 与 lowlevel_init.S 详解) 1 u-boot.lds 首先了解 uboot 的链接脚本 board/my2410/u-boot.lds,它定义了目标程序 各部分的链接顺序。 OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32littlearm") /*指定输出可执行文件为 ELF 格式,32 为,ARM 小端*/ OUTPUT_ARCH(arm)/*指定输出可执行文件为 ARM 平台*/ ENTRY(_start)/*起始代码段为 _start*/ SECTIONS {
/* These are defined in the board-specific linker script.*/ .globl _bss_start _bss_start: .word __bss_start .globl _bss_end _bss_end: .word _end #ifdef CONFIG_USE_IRQ /* IRQ stack memory (calculated at run-time) */ .globl IRQ_STACK_START IRQ_STACK_START: .word 0x0badc0de /* IRQ stack memory (calculated at run-time) */ .globl FIQ_STACK_START FIQ_STACK_START: .word 0x0badc0de #endif /* the actual reset code*/ /* 系统的复位代码。系统一上电,就跳到这里运行 */
*********************************************************/

Tiny4412u-boot分析(2)u-boot启动流程

Tiny4412u-boot分析(2)u-boot启动流程

Tiny4412u-boot分析(2)u-boot启动流程从⼤⽅⾯来说,u-boot的启动分成两个阶段,第⼀个阶段主要的职责是准备初始化的环境,主要有以下⼏点①设置异常向量表②把CPU的⼯作模式设置为SVC32模式③关闭中断、MMU和cache④关闭看门狗⑤初始化内存、时钟、串⼝⑥设置堆栈⑦代码搬移⑧清bss段⑨跳转到c语⾔中执⾏(第⼆阶段)此时系统还没有进⼊C语⾔的运⾏阶段,并没有堆栈,也就不需要额外的RAM。

第⼆阶段在上⼀段建⽴好C语⾔运⾏环境的基础上,进⾏各种外设的初始化,并循环执⾏⽤户命令。

主要流程图如下当我们执⾏make命令来构建u-boot时,它的构建过程是:⾸先使⽤交叉编译⼯具将各⽬录下的源⽂件⽣成⽬标⽂件(*.o),⽬标⽂件⽣成后,会将若⼲个⽬标⽂件组合成静态库⽂件(*.a),最后通过链接各个静态库⽂件⽣成ELF格式的可执⾏⽂件。

在链接的过程中,需要根据链接脚本(⼀般是各个以lds为后缀的⽂本⽂件),确定⽬标⽂件的各个段,链接⽂件通常是board/<board>/⽬录中的u-boot.lds⽂件。

⼀般在链接脚本中通过ENTRY(_start)来指定⼊⼝为_start标号,通过⽂本段(.text)的第⼀个⽬标来制定u-boot⼊⼝⽂件。

所以我们通过这个链接脚本⽂件可以确定u-boot执⾏的⼊⼝。

Tiny4412 u-boot的链接脚本内容为// board/samsung/tiny4412/u-boot.ldsOUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")OUTPUT_ARCH(arm)ENTRY(_start)SECTIONS{. = 0x00000000;. = ALIGN(4);.text :{arch/arm/cpu/armv7/start.o (.text)board/samsung/tiny4412/libtiny4412.o (.text)arch/arm/cpu/armv7/exynos/libexynos.o (.text)*(.text)}. = ALIGN(4);.rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }. = ALIGN(4);.data : {*(.data)}. = ALIGN(4);. = .;__u_boot_cmd_start = .;.u_boot_cmd : { *(.u_boot_cmd) }__u_boot_cmd_end = .;. = ALIGN(4);.rel.dyn : {__rel_dyn_start = .;*(.rel*)__rel_dyn_end = .;}.dynsym : {__dynsym_start = .;*(.dynsym)}.bss __rel_dyn_start (OVERLAY) : {__bss_start = .;_end = .;}/DISCARD/ : { *(.dynstr*) }/DISCARD/ : { *(.dynamic*) }/DISCARD/ : { *(.plt*) }/DISCARD/ : { *(.interp*) }/DISCARD/ : { *(.gnu*) }}在本链接脚本⽂件中,定义了起始地址为0x00000000,每个段使⽤4字节对齐(.ALIGN(4)),⼏个段分别为代码段(.text)、只读数据段(.rodata)、数据段(.data)其中,代码段的第⼀个⽬标为arch/arm/cpu/armv7/start.o,在其中定义了映像⽂件的⼊⼝_start。

5 u-boot的使用

5 u-boot的使用

u-boot的命令
SD/EMMC操作命令
mmc write addr blk# cnt 将内存addr中的数据写入到起始块为blk#、大小为cnt
块中。
u-boot的命令
usb操作命令
usb start -usb reset -usb stop -usb info --
启动并扫描USB控制器 重置 停止 查看信息
从SD卡烧写u-boot到emmc的命令序列
resetenv
擦除环境变量保存的位置,让环境变量恢复 默认
u-boot的环境变量
设置环境变量
格式:setenv 变量名 变量值 注意,变量名与变量值之间没有“=”号;如果变量值是一个很长的字 符串,可以用双引号引起来。 例如:
▶setenv serverip 192.168.1.88 ▶setenv myval “help my val”
usbethaddr 开发板网口的mac地址
Байду номын сангаас
gatewayip 网关
netmask子网掩码
ipaddr
开发板网口的ip地址
serverip 服务器的ip地址(ubuntu虚拟机)
u-boot的环境变量
各个环境变量的含义:
nfsboot从网络共享挂载根文件系统的启动命令序列
wruboot2emmc
介。 u-boot通过环境变量来保存一些参数,有了环境
变量,用户可以进行更复杂的设置。
思考题
u-boot通过命令和环境变量来使用,如何设置环 境变量,修改环境变量的值,保存环境变量?
在u-boot中,传输文件的命令有什么?
u-boot的使用
u-boot的启动信息分析 u-boot的命令行

8 u-boot程序分析

8 u-boot程序分析

阶段二详细分析
board_init_f()
A.gd_t数据结构空间分配 B.回调一组初始化函数 C.对gd_t数据结构进行初始化 D.relocate_code(U-Boot重定义代码,即自搬移)
阶段二详细分析
阶段二详细分析
board_init_r()详细分析
简化board_init_r()函数后,如下:
u-boot是通过命令来操作的,等待用户输入命 令,然后执行命令
cmd_tbl_t命令的执行分析 类型的定义如下
run_command()函数是查找并执行用户输入的命 令,分析器代码如下:
•解析用户输入的字符串; •经过解释后,用户输入的命令 以及命令后面的参数分割成独立 的字符串,并保存在argv数组中 •argc是命令+参数的个数 以命令名字查找对应的cmd_tbl_t结构体; cmdtp指向命令对应的该结构体; 通过指针cmdtp,执行命令对应的函数 cmdtp->cmd();
阶段一源码分析
load_uboot
根据不同启动设备,调用对应启动函数
阶段一源码分析
load_uboot
根据不同启动设备,调用对应启动函数
阶段一源码分析
把uboot代码从启动设备拷贝内存,跳转到 after_copy,在内存中执行
阶段一源码分析
after_copy
主要工作是点亮LED,保存启动信息,调board_init_f
教学要求
熟悉u-boot的代码 理解u-boot源码的两个阶段主要完成的工作 理解用户输入命令后u-boot执行的流程 掌握向u-boot添加自定义命令的方法
u-boot的启动流程
分析u-boot的链接脚本 (board/samsung/tiny4412/u-boot.lds)可以知道, u-boot的入口是start.S start.S(arch/arm/cpu/armv7/start.S)

U-Boot启动过程--详细版的完全分析

U-Boot启动过程--详细版的完全分析

(一)U—Boot启动过程-—详细版的完全分析我们知道,bootloader是系统上电后最初加载运行的代码.它提供了处理器上电复位后最开始需要执行的初始化代码。

在PC机上引导程序一般由BIOS开始执行,然后读取硬盘中位于MBR(Main Boot Record,主引导记录)中的Bootloader(例如LILO或GRUB),并进一步引导操作系统的启动。

然而在嵌入式系统中通常没有像BIOS那样的固件程序,因此整个系统的加载启动就完全由bootloader来完成.它主要的功能是加载与引导内核映像一个嵌入式的存储设备通过通常包括四个分区:第一分区:存放的当然是u-boot第二个分区:存放着u-boot要传给系统内核的参数第三个分区:是系统内核(kernel)第四个分区:则是根文件系统如下图所示:u—boot是一种普遍用于嵌入式系统中的Bootloader。

Bootloader介绍Bootloader是进行嵌入式开发必然会接触的一个概念,它是嵌入式学院<嵌入式工程师职业培训班〉二期课程中嵌入式linux系统开发方面的重要内容。

本篇文章主要讲解Bootloader的基本概念以及内部原理,这部分内容的掌握将对嵌入式linux系统开发的学习非常有帮助!Bootloader的定义:Bootloader是在操作系统运行之前执行的一小段程序,通过这一小段程序,我们可以初始化硬件设备、建立内存空间的映射表,从而建立适当的系统软硬件环境,为最终调用操作系统内核做好准备.意思就是说如果我们要想让一个操作系统在我们的板子上运转起来,我们就必须首先对我们的板子进行一些基本配置和初始化,然后才可以将操作系统引导进来运行。

具体在Bootloader中完成了哪些操作我们会在后面分析到,这里我们先来回忆一下PC的体系结构:PC机中的引导加载程序是由BIOS和位于硬盘MBR 中的OS Boot Loader(比如LILO和GRUB等)一起组成的,BIOS在完成硬件检测和资源分配后,将硬盘MBR 中的Boot Loader读到系统的RAM中,然后将控制权交给OS Boot Loader。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

背景:Board →ar7240(ap93)Cpu →mips1、首先弄清楚什么是u-bootUboot是德国DENX小组的开发,它用于多种嵌入式CPU的bootloader程序, uboot不仅支持嵌入式linux系统的引导,当前,它还支持其他的很多嵌入式操作系统。

除了PowerPC系列,还支持MIPS,x86,ARM,NIOS,XScale。

2、下载完uboot后解压,在根目录下,有如下重要的信息(目录或者文件):以下为为每个目录的说明:Board:和一些已有开发板有关的文件。

每一个开发板都以一个子目录出现在当前目录中,子目录存放和开发板相关的配置文件。

它的每个子文件夹里都有如下文件(以ar7240/ap93为例):MakefileConfig.mkAp93.c 和板子相关的代码Flash.c Flash操作代码u-boot.lds 对应的链接文件common:实现uboot命令行下支持的命令,每一条命令都对应一个文件。

例如bootm命令对应就是cmd_bootm.ccpu:与特定CPU架构相关目录,每一款Uboot下支持的CPU在该目录下对应一个子目录,比如有子目录mips等。

它的每个子文件夹里都有入下文件:MakefileConfig.mkCpu.c 和处理器相关的代码sInterrupts.c 中断处理代码Serial.c 串口初始化代码Start.s 全局开始启动代码Disk:对磁盘的支持Doc:文档目录。

Uboot有非常完善的文档。

Drivers:Uboot支持的设备驱动程序都放在该目录,比如网卡,支持CFI的Flash,串口和USB等。

Fs:支持的文件系统,Uboot现在支持cramfs、fat、fdos、jffs2和registerfs。

Include:Uboot使用的头文件,还有对各种硬件平台支持的汇编文件,系统的配置文件和对文件系统支持的文件。

该目下configs目录有与开发板相关的配置文件,如ar7240_soc.h。

该目录下的asm目录有与CPU体系结构相关的头文件,比如说mips对应的有asm-mips。

Lib_xxx:与体系结构相关的库文件。

如与ARM相关的库放在lib_arm中。

Net:与网络协议栈相关的代码,BOOTP协议、TFTP协议、RARP协议和NFS文件系统的实现。

Tools:生成Uboot的工具,如:mkimage等等。

3、mips架构u-boot启动流程u-boot的启动过程大致做如下工作:1、cpu初始化2、时钟、串口、内存(ddr ram)初始化3、内存划分、分配栈、数据、配置参数、以及u-boot代码在内存中的位置。

4、对u-boot代码作relocate5、初始化malloc、flash、pci以及外设(比如,网口)6、进入命令行或者直接启动Linux kernel刚一开始由于参考网上代码,我一个劲的对基于smdk2410的板子,arm926ejs的cpu看了N 久,启动过程和这个大致相同。

整个启动中要涉及到四个文件:Start.S →cpu/mips/start.SCache.S →cpu/mips/cache.SLowlevel_init.S →board/ar7240/common/lowlevel_init.SBoard.c →lib_mips/board.c整个启动过程分为两个阶段来看:Stage1:系统上电后通过汇编执行代码Stage2:通过一些列设置搭建了C环境,通过汇编指令跳转到C语言执行.Stage1:程序从Start.S的_start开始执行.(至于为什么,参考u-boot.lds分析.doc)先查看start.S文件吧!~从_start标记开始会看到一长串莫名奇妙的代码:RVECENT(reset,0) /* U-boot entry point */ /*U-Boot开始执行的代码起始地址*/ RVECENT(reset,1) /* software reboot */ /*软重启时U-Boot开始执行的起始地址*/ RVECENT(romReserved,2) /*保留本代码所在的地址,重新映射调试异常向量时可以使用该空间*/ RVECENT(romReserved,3)RVECENT(romReserved,4)RVECENT(romReserved,5)RVECENT(romReserved,6)RVECENT(romReserved,7)RVECENT(romReserved,8)RVECENT(romReserved,9)……回过头看刚开始的定义有这样的代码:可以找到:#define RVECENT(f,n) \b f; nop原来这只是一个简单的跳转指令,f为一个标记,b为跳转指令。

然后看最后,发现:romReserved:b romReservedromExcHandle:b romExcHandle这两个标记都构建了无意义的死循环。

通过_start标记处的语句RVECENT(reset,0) 代码跳转到标记reset的地方,该段代码的操作就是对寄存器的清零操作了。

Mfc0和mtc0指令是对寄存器的一些读写.在接下来是对协处理器的操作了,其中包括:CP0_WATCHLO,CP0_WATCHHI,CP0_CAUSE,CP0_COUNT,CP0_COMPARE之后,配置寄存器CP0_STATUS,设置所使用的协处理器,中断以及cpu运行级别(核心级)。

配置gp寄存器,把GOT段的地址赋给gp寄存器。

(gp寄存器的用处会在后面relocate code 部分详细解释)接下来执行lowlevle_init.S的lowlevel_init函数,主要目的是工作频率配置,比如cpu的主频,总线(AHB),DDR 工作频率等。

然后执行cache.S中的mips_cache_reset对cache进行初始化。

接着调用mips_cache_lock(这个调用的目的:当代码执行到这个时候,ddr ram还没有配置好,而如果直接调用C语言的函数必须完成栈的设置,而栈必定要在ram中。

所以,只有先把一部分cache拿来当做ram 用。

做法就是把一部分cache配置为栈的地址,锁定。

这样,当读写栈的内存空间时,只会访问cache,而不会访问真的ram地址了。

)这时,配置栈的地址,进行调用函数board_init_f(board.c)进入函数board_init_f后,首先做一些列的初始化:Timer_init 时钟初始化Env_init 环境变量初始化(取得环境变量存放的地址)Init_baudrate 串口速率Serial_init 串口初始化Console_init_f 配置控制台Display_banner 显示u-boot启动信息,版本号等。

Checkboard 执行board相关的操作Init_func_ram 初始化内存,配置ddr controller这一系列工作完成后,串口和内存都已经可以用了。

然后,就要把内存进行划分,在内存的最后一部分,留出u-boot代码大小的空间,准备把u-boot代码从flash搬移到这里。

然后,是堆的空间,malloc的内存就来自于这里。

紧接着放两个全局数据结构bd_infoglobal_data和环境变量boot_params。

最后,是栈的空间。

当内存划分好后,就准备进行relocate code了。

(relocate code含义:通常u-boot的执行代码肯定是在flash上(调试可以在ram上).当启动起来之后,要把它从flash 上搬移到ram里运行)但是,存在的问题是,flash地址和ram地址是不同的。

当我们把代码从flash搬移到ram中后,当执行函数跳转时,代码里的函数地址还是flash的地址,一跳,又重新跳回去了(跳回了flash)。

IPC(position-independent code) 由此引出了。

原理:当使用IPC方式时,在用gcc编译时需要加上-fpic的选项。

编译器会为你的可执行代码建立一个GOT(global offset table)的段。

一个地址在GOT表中有一项,里面存放地址的信息,在使用这个地址时,只要根据这个地址的编号(也可以叫做偏移量offset)找到表中相应的项目,就可以取得那个地址了。

而如果位置发生变化,只要对GOT 表中的地址进行修改就可以了。

例:Lw t9,1088(gp)Jalr t9这里,gp存放的就是GOT表的起始地址,而1088就是要调用函数offset,也就说GOT表的那个位置存放着它的地址。

Lw t9,1088(gp)把函数地址放入t9寄存器,然后调用就可以了。

Relocate code说简单一点就是:把u-boot的执行代码直接从flash里copy到ram的相应区域。

然后,把GOT表中的地址都加上一个偏移量,这个偏移量就是flash里的地址与ram里的地址差。

这里完成的操作还有一些其他工作,比如:设置新的栈指针,从flash代码里跳转到ram代码里等等.之后,进入board.c的board_init_r函数。

进入stage2。

Stage2:在board_init_f函数中初始化malloc,flash,pci以及外设(如:网口),最后进入命令行或者直接启动Linux Kernel.这样,u-boot的启动工作完成。

流程分析1、最开始系统加电。

ENTRY(_start)程序入口点是_start (原因参考u-boot.lds分析.doc)2、_start:cpu/mips/start.S3、la t9,board_init_f ;将函数board_init_f地址赋给t9寄存器J t9 ;程序调转到t9寄存器中保存的地址指向的指令注:(这里有点小疑问:代码运行到这里,pc指向的应该是cache中划分出来的临时ram?)a) board_inif_f() lib_mips/board.c 初始化外部内存relocate_code()回到cpu/mps/start.S中继续执行4、la t9,board_init_r cpu/mips/start.S 将函数board_init_r地址赋给t9寄存器J t9 跳转到t9寄存器中保存的地址指向的指令a) board_init_r()函数lib_mips/board.cb) main_loop()common/main.cs = getenv(“bootcmd”) 取得环境变量中的启动命令行,如:bootcmd = bootm 0xbf020000run_command(s,0); //执行这个命令行,即bootmc) do_bootm() command/cmd_bootm.c//printf(“##Booting image at %08lx…\n”,addr);5、bootm启动内核a) do_bootm_linux() lib_mips/mips_linux.c函数解析1、board_init_f()a)void board_init_f(ulong bootflag){For (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++ init_fnc_ptr){If ((*init_fnc_ptr)() != 0){Hang();}}}/*调用init_sequence函数队列,对板子进行一些初始化,详细见后面初始化external memory,初始化堆栈用cache作堆栈*/relocate_code(addr_sp,id,addr); //回到cpu/mips/start.S中/*NOTREACHED-relocate_code() does not return*/b)typedef int (init_fnc_t) (void);init_fnc_t * init_sequence[] ={/* Clx_board_init, //初始化GPIO,CPU速度,PLL,SDRAM等*/ Timer_init, //时钟初始化Env_init, //环境变量初始化Incaip_set_cpuclk, //根据环境变量设置CPU时钟Init_baudrate, //初始化串口波特率Serial_init, /* serial communicatioins setup */Console_init_f, //串口初始化,后面才能显示Display_banner, //在屏幕上输出一些显示信息Checkboard,Init_func_ram,NULL,};2、board_init_r()a)调用一些列的初始化函数b)初始化Flash设备c)初始化系统内存分配函数d)如果目标系统拥有NAND设备,则初始化NAND设备e)如果目标系统有显示设备,则初始化该类设备f)初始化相关网络设备,填写IP、MAC地址等g)进去命令循环(即整个boot的工作循环),接受用户从串口输入的命令,然后进行相应的工作Void board_init_r(gd_t *id, ulong dest_addr){/*configure available FLASH banks*/ //配置可用的flash单元Size = flash_init(); //初始化flashDisplay_flash_config(size); //显示flash的大小/*initialize malloc() area*/Mem_malloc_init();Malloc_bin_reloc();Puts(“NAND”);Nand_init(); /*go init the NAND*/ //NAND初始化/*relocate environment function pointers etc.*/Env_relocate(); //初始化环境变量/*board MAC addresss*/S = getenv(“ethaddr”); //以太网MAC地址For (I = 0;I < 6; ++i){Bd->bi_enetaddr[i] = s?simple_strtoul(s,&e,16):0;If (s)S = (*e)?e + 1:e;}/*IP Address*/Bd->bi_ip_addr = getenv_IPaddr(“ipaddr”);Pci_init(); //pci初始化配置/**leave this here (after malloc(),environment and PCI are working **//*initialize devices*/Devices_init();Jumptable_init();/*initialize the console (after the relocation and deivces init)*/Console_init_t(); //串口初始化/miscellaneous platform dependent initialisationss/Misc_init_r();Puts(“Net”);Eth_initialize(gd->bd);/*main_loop() can return to retry autoboot,if so just run it again.*/For (;;){Main_loop();/*循环执行,试图自动启动,接受用户从串口输入的命令,然后进行相应的工作,设置延时时间,确定目标板是进入下载模式还是启动加载模式*/}/* NOTREACHED - no way out of command loop except booting */ }3、main_loop()void main_loop(void){S = getenv(“bootdelay”); //从环境变量中取得bootdelay内核等待延时Bootdelay = s ? (int)simple_strtol(s,NULL,10) : CONFIG_BOOTDELAY;Debug(“###main_loop entered:bootdelay = %d\n\n”, bootdelay);S = getenv(“bootcmd”); //从环境变量中取得bootcmd启动命令行/*例:bootcmd = tftp;bootm或者bootcmd = bootm 0xbf020000*/Char *s1 = getenv(“bootargs”); //从环境变量中取得bootargs启动参数Debug(“###main_loop:bootcmd = \”%s\”\n”, s ? s : “<UNDEFINED>”);Run_command(s, 0); //执行启动命令//手动输入命令For (;;){Len = readline(CFG_PROMPT); //读取键入的命令道CFG_PROMPT中Rc = run_command(lashcommand, flag); //执行这个命令}#endif /*CFG_HUSH_PARSER*/}4、do_bootm()int do_bootm(cmd_tbl_t *cmdtp, int flag, int argc, char *argv[])这个函数看着挺长的,作用是将内核解压缩,然后调用do_bootm_linux引导内核5、do_bootm_linux() lib_mips/mips_linux.c打印信息Starting kernel …Void do_bootm_linux(cmd_tbl_t * cmd tp, int flag, int argc, char *argv[],Ulong addr, ulong * len_ptr, int verify){Char * commandline = getenv(“bootargs”);theKernel =(void (*)(int ,char **, char **, int *)) ntohl(hdr->ih_ep);//hdr为指向image header的指针,hr->ih_ep就是我们用mkimage创建image时-e选项的参数:内核的入口地址Linux_params_init(UNCACHED_SDRAM(gd->bd->bi_boot_params),commandline);/*we assume that the kernel is in place*/Printf(“\nStarting kernel … \n\n”);theKernel(linux_argc, linux_argv, linux_env,0); //启动内核}u-boot向内核传递启动参数由一系列在include/configs.h中的宏控制,启动参数传递的地址在board_init中初始化。
