汽车电控发动机排放控制系统

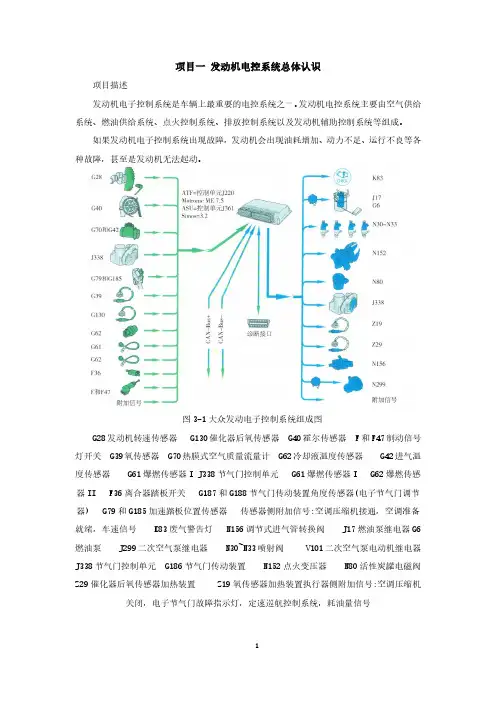

项目一发动机电控系统总体认识
项目一发动机电控系统总体认识项目描述发动机电子控制系统是车辆上最重要的电控系统之一。
发动机电控系统主要由空气供给系统、燃油供给系统、点火控制系统、排放控制系统以及发动机辅助控制系统等组成。
如果发动机电子控制系统出现故障，发动机会出现油耗增加、动力不足、运行不良等各种故障，甚至是发动机无法起动。
图3-1大众发动电子控制系统组成图G28发动机转速传感器 G130催化器后氧传感器 G40霍尔传感器 F和F47制动信号灯开关 G39氧传感器 G70热膜式空气质量流量计 G62冷却液温度传感器 G42进气温度传感器 G61爆燃传感器I J338节气门控制单元 G61爆燃传感器I G62爆燃传感器II F36离合器踏板开关 G187和G188节气门传动装置角度传感器(电子节气门调节器) G79和G185加速踏板位置传感器传感器侧附加信号:空调压缩机接通，空调准备就绪，车速信号 K83废气警告灯 N156调节式进气管转换阀 J17燃油泵继电器G6燃油泵 J299二次空气泵继电器 N30~N33喷射阀 V101二次空气泵电动机继电器J338节气门控制单元 G186节气门传动装置 N152点火变压器 N80活性炭罐电磁阀Z29催化器后氧传感器加热装置 Z19氧传感器加热装置执行器侧附加信号:空调压缩机关闭，电子节气门故障指示灯，定速巡航控制系统，耗油量信号任务1 发动机电控系统总体认识任务描述：一辆2009款迈腾1.8T 轿车，装备BYJ发动机，行驶里程8.6万公里。
客户李先生反映该车在行驶中发动机故障灯点亮，此前车辆并未出现过事故和维修。
发动机故障灯点亮，意味着发动机电控系统出现了故障，并且记录在了发动机电脑板中。
故障部位一般电控系统的传感器、执行器、电脑板或者是线路故障。
在进行维修之前，需要对故障车辆的发动机电控系统比较熟悉，然后使用解码器对发动机电控系统进行故障码的读取，然后结合故障码和维修手册进行故障维修和修复。
模块五 汽车排放控制系统
工作时间 工作原理
①冷起动后（+5℃~33℃）100秒； ②热起动后怠速运转自诊断阶段10秒 。 发动机电脑激活二次空气系统开始工作，发动机电脑控制二次空气进气阀，并 通过压力P驱动组合阀门开始工作。发动机起动后经过滤清器的空气，通过二 次空气泵直接被吹到排气阀后。二次空气泵的电源通过继电器得到，二次空气 泵作用是在很短时间内将空气压进排气阀后面的废气中，二次空气系统未工作 时，热的废气将停止在组合阀门处，阻止进入二次空气泵。在控制过程中，自 诊断系统同时进行着检测。二次空气系统正常工作时，氧传感器将检测到极稀 的混合气。
一、汽车排放有害气体的类型、成因及危害
有害气体 CO 产生原因 不完全燃烧 未经燃烧或未完全燃烧的 产物。另外汽油的蒸发也 是碳氢化合物的来源之一。 高温条件下，氮与氧化合 的产物（对大气造成污染 的主要是：一氧化氮和二 氧化氮。） 危害 人吸入后将造成体内缺氧，使人头痛、恶心，过量 吸入将会窒息死亡。 碳氢气体在阳光下会与氮氧化合物进行光化学反应， 形成光化学烟雾。这种烟雾具有较强的氧化能力和 特殊的臭味，对人的眼睛、咽喉有刺激作用，并能 使橡胶开裂，植物受损。 氮氧化物是一种有毒的带有臭味的气体。这种气体 能使人的眼睛结膜发炎、口腔和咽喉粘膜肿胀，形 成气管炎和肺炎
HC
NOX
二、排放控制的主要途径及实现装置
序号 主要途径 通过改善混合气的形成质量，来降低燃烧产生的 有害成份。 对排出的废气进行再处理，使有害气体转化成无 害的H2O水蒸气、CO2 二氧化碳和N氮气。 对碳氢化合物蒸发源进行控制 实现装置
1 2 3
排气再循环控制装置（EGR）
发动机二次空气供给装置 三元催化转换器法 发动机曲轴箱通风装置 燃油蒸汽回收系统
模块五 汽车排放控制系统
汽车发动机电控技术
3）电子控制式（EFI型）
组成：空气供给系统、燃油供给系、控制系统
电喷发动机的工作原理及组成
一、进气系统流程图
空气滤清器
空气流量计
进气歧管压力传感器
节气门位置传感器
进气管
怠速空气控制阀
发动机
空气滤清器
节气门位置传感器
怠速空气控制阀
进气管
发动机
D型
L型
燃油系统
燃油泵的控制
（4/5）
开路 继电器
EFI继电器
燃油泵
IG
ST
点火 开关
FC
E1
STA
NE
NE信号
发动机ECU
微处理器
GSFC
GSW
空气囊中央传感器总成
3. 燃油泵关闭系统 有些汽车有这样的机械装置，在遇到下述情况时，燃油泵控制系统能使燃油泵停止运转，以保证安全。 当空气囊充气胀开时
汽车发动机电控技术
一、发动机上常用的电控系统有： 电控燃油喷射系统EFI、 电控点火系统ESA、 怠速控制系统ISC、 排放控制系统、 增压控制系统、 自我诊断与报警系统、 失效保护系统和应急备用系统。
提高发动机的动力性； 提高发动机的燃油经济性； 降低排放污染； 改善发动机的加速和减速性能； 改善发动机的起动性能； 发动机故障发生率大大降低。
喷油时间控制
各种矫正
（2/11）
大
2. 预热加浓
校正期间 的喷油量
小
低
冷却液温度（C）
高
0
发动机ECU在冷机时，因为此时燃油不容易雾化，所以，燃油的喷射量就需增加。 从而达到较好的行车性。 最大校正量是常温下的两倍。
维修提示: 如果温度传感器失灵时，可考虑这是引起发动机的行车性较差的原因之一。
汽车发动机电控系统的组成及工作原理
汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。
二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。
它们的作用是将各种参数转换为电信号，供电脑进行处理。
常见的传感器包括氧气传感器、水温传感器、空气流量计等。
2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。
它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。
不同型号和品牌的汽车使用不同类型和规格的电脑。
3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。
常见的执行机构包括喷油嘴、点火线圈等。
4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。
它可以分为CAN总线、LIN总线等。
5. 电源系统电源系统是汽车发动机电控系统的基础。
它包括蓄电池、发电机等。
三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。
2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。
3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。
4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。
比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。
5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。
比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。
四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
汽车电控系统工作原理与结构
汽车电控系统工作原理与结构汽车电控系统是汽车的控制系统之一，是指由电子技术和计算机技术应用于汽车上，用以控制汽车发动机、传动系统、底盘控制系统、舒适配置系统以及安全保护系统等的一套系统。
汽车电控系统通过传感器感知汽车各部件的工作状态，将采集到的数据输入到控制单元内，在控制单元内进行运算处理，并根据运算结果发出指令，控制汽车各部件的工作状态，从而达到控制和保护汽车的目的。
汽车电控系统的结构主要由传感器、控制单元和执行器三部分组成。
传感器常用于采集各种工作状态信息，如发动机的转速、温度、氧气含量等；底盘控制系统的轮速、转向角度等；安全保护系统的车速、刹车压力等。
控制单元是汽车电控系统的核心，负责接收传感器采集到的信息，并根据预先设定的算法计算出控制信号，从而控制汽车各部件的工作状态。
执行器是控制单元发出的指令传递给各个部件的接口，如发动机控制单元可以通过翻转节气门、控制燃油喷射和点火等来控制发动机的工作状态。
具体来说，汽车电控系统包括发动机控制系统、传动系统控制系统、底盘控制系统、舒适配置系统以及安全保护系统等几个重要的子系统。
发动机控制系统是汽车电控系统中最关键的一个子系统。
它通过发动机控制单元对发动机进行监测和控制，以提高燃烧效率和降低排放。
发动机控制单元根据气缸的运行状况以及工作负荷等信息，通过控制燃油喷射、点火时机、气门开合等参数，来调整发动机的工作状态，以达到经济性、动力性以及环保性能的要求。
传动系统控制系统主要控制变速器的工作状态，包括自动变速器和手动变速器。
自动变速器是根据车速、加速度、油门位置等信息来确定变速器的换档时间和点火时机，以实现平稳变速和节油的效果。
手动变速器则通过控制离合器的离合和换挡来实现变速的目的。
底盘控制系统主要是通过对车轮的动力控制和制动控制，来提高汽车的操控性和安全性。
底盘控制系统一般包括防抱死制动系统（ABS）、动力分配系统（E-Diff）、车辆稳定控制系统（ESP）等。
简述汽车发动机主要的控制系统
简述汽车发动机主要的控制系统汽车发动机主要的控制系统包括：1.电子控制燃油喷射系统（EFI）：该系统通过各种传感器，采集控制系统所需的信号，如空气流量、冷却液温度等，然后将信号转化为电信号并输送给ECU（电子控制单元）。
ECU根据这些信号确定基本的喷油量，再根据其他传感器（如节气门位置传感器）信号对喷油量进行修正，以实现最佳的混合气浓度，从而优化发动机的燃烧过程，提高功率、降低油耗、减少排气污染等。
2.电控点火系统（ESA）：该系统通过点火提前角控制和通电时间（闭角）控制与恒流控制，使发动机在不同转速、不同负荷条件下，根据各相关传感器信号，选择最理想的点火提前角点燃混合气，并根据蓄电池电压及转速等信号控制点火线圈初级电路的通电时间，从而改善发动机的燃烧过程，使发动机输出最大的功率和转矩，而将油耗和排放降低到最低限度。
3.废气再循环控制系统（EGR）：该系统将一部分废气引入到进气系统中，通过降低气缸内的温度，来减少氮氧化物的排放。
4.怠速控制系统（ISC）：该系统根据发动机冷却液温度、空调压缩机是否工作、变速器是否挂入挡位等，通过怠速控制阀对发动机的进气量进行控制，使发动机随时以最佳怠速转速运转。
5.进气控制系统：根据发动机转速和负荷的变化，对发动机的进气进行控制，以提高发动机的充气效率，从而改善发动机动力性。
具体包括谐波进气增压系统（ACIS）、废气涡轮增压系统、可变气门正时系统、电子控制节气门系统（ETCS）等。
6.排放控制系统：对发动机排放控制装置的工作实行电子控制。
具体包括汽油蒸汽排放（EVAP）控制系统、废气再循环（EGR）控制系统、氧传感器及三元催化转化（TWC）控制系统、二次空气喷射控制系统等。
以上是汽车发动机主要的控制系统的简介，仅供参考。
汽车电控发动机排放控制系统 ppt课件
2020/11/24
21
三、废气再循环控制系统 EGR
2020/11/24
用EGR率反馈控制的EGR系统
22
三、废气再循环控制系统 EGR
4、EGR控制系统的检修：
（1）一般检查
（2）检查EGR电磁阀
冷态下测量电阻值为33-39Ω。
电磁阀不通电时，从通进气管侧接头 吹入空气应畅通，从通大气的滤网处吹入 空气应不通；当给电磁阀接通蓄电池电压 时，吹气通畅情况应相反。
2020/11/24
15
三、废气再循环控制系统 EGR
不进行废气再循环的工况有： ● 起动工况。 ● 怠速工况。 ● 暖机工况。 ● 转速低于900r/min或高于3200r/min。
EGR率指废气再循环量在进入气缸内的 气体中所占的比率，即：
EGR率=[EGR量/（进气量+EGR量）]×100%
汽车排放控制系统
汽修专业:
2020/11/24
1
• 教学目标：1.排放系统的作用
2.会对排放系统的故障诊断与分 析
2020/11/24
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
排出废气中的有害气体转变为无害气体。
2020/11/24
25
四、三元催化转换器与空燃比反馈控制系 统
8
二、汽油蒸汽排放控制系统 EVAP
3、工作原理：
发动机工作时，ECU根据发动机转速、 温度、空气流量等信号，控制炭罐电磁阀 的开闭来控制真空控制阀上部的真空度， 从而控制真空控制阀的开度。当真空控制 阀打开时，燃油蒸汽通过真空控制阀被吸 入进气歧管。
汽车上28个电子控制系统(EFI、EGR、ISC、EBD、ESP...)及各自的作用说明
汽车上28个电子控制系统（EFI、EGR、ISC、EBD、ESP...）及各自的作用说明1.发动机电子控制系统发动机电子控制系统（EECS）通过对发动机点火、喷油、空气与燃油的比率、排放废气等进行电子控制，使发动机在最佳工况状态下工作，以达到提高其整车性能、节约能源、降低废气排放的目的。
01电控点火装置（ESA）电控点火装置由微处理机、传感器及其接口、执行器等构成。
该装置根据传感器测得的发动机参数进行运算、判断，然后进行点火时刻的调节，可使发动机在不同转速和进气量等条件下，保证在最佳点火提前角下工作，使发动机输出最大的功率和转矩，降低油耗和排放，节约燃料，减少空气污染。
02电控燃油喷射（EFI）电控燃油喷射装置因其性能优越而逐渐取代了机械式或机电混合式燃油喷射系统。
当发动机工作时，该装置根据各传感器测得的空气流量、进气温度、发动机转速及工作温度等参数，按预先编制的程序进行运算后与内存中预先存储的最佳工况时的供油控制参数进行比较和判断，适时调整供油量，保证发动机始终在最佳状态下工作，使其在输出一定功率的条件下，发动机的综合性能得到提高。
03废气再循环控制（EGR）废气再循环控制系统是目前用于降低废气中NOx排放的一种有效措施。
其主要执行元件是数控式EGR阀，作用是独立地对再循环到发动机的废气量进行准确的控制。
ECU根据发动机的工况适时地调节参与再循环废气的循环率，发动机在负荷下运转时，EGR阀开启，将一部分排气引入进气管与新混合气混合后进入气缸燃烧，从而实现再循环，并对送入进气系统的排气进行最佳控制，从而抑制有害气体NOx的生成，降低其在废气中的排出量。
但过量的废气参与再循环，将会影响混合气的点火性能，从而影响发动机的动力性，特别是在发动机怠速、低速、小负荷及冷机时，再循环的废气会明显地影响发动机性能。
04怠速控制（ISC）怠速控制系统是通过调节空气通道面积以控制进气流量的方法来实现的，主要执行元件是怠速控制阀（ISC）。
汽车电控系统介绍
以电控单元（ecu）为控制中心的发动机系统
汽车电控系统介绍
二、发动机电控系统
电控燃油喷射（EFI）：因其性能优越而逐渐取代了机械式或机电混合式燃油喷射 系统。当发动机工作时，该装置根据各传感器测得的空气流量、进气温度、发动机转 速及工作温度等参数，按预先编制的程序进行运算后与内存中预先存储的最佳工况时 的供油控制参数进行比较和判断，适时调整供油量，保证发动机始终在最佳状态下工 作，使其在输出一定功率的条件下，发动机的综合性能得到提高。
柴油机控制系统
汽车电控系统介绍
五、底盘电控系统
随着电子技术特别是大规模集成电路和微型电子计算机技术的高速发展，汽车的电 子化程度越来越高。汽车底盘系统也改变了以往那种完全依靠液压或气压执行机构 来传递力的机械式结构，开始步入电子伺服控制阶段，甚至底盘综合控制系统也已 初现端倪。
汽车电控系统介绍
五、底盘电控系统
汽车电控系统介绍
二、发动机电控系统
系统组成： 电控点火装置、电控燃油喷射、废气
再循环控制等控制装置构成。 电控点火装置（ESA）：由微处理机、 传感器及其接口、执行器等构成。该装置根 据传感器测得的发动机参数进行运算、判断， 然后进行点火时刻的调节，可使发动机在不 同转速和进气量等条件下，保证在最佳点火 提前角下工作，使发动机输出最大的功率和 转矩，降低油耗和排放，节约燃料，减少空 气污染。
汽车电控系统介绍
四、柴油发动机电子控制系统
优点： ①提供更大的控制自由度； ②控制功能齐全； ③控制精度高，动态响应快； ④可以提高发动机动力性、经济性及排放 性能； ⑤提供故障诊断功能，使可靠性得以提高。 难点： ①系统执行器要求高； ②控制策略需要仔细研究； ③系统优化标定工作难度高、工作量大。
汽车排放控制系统
12.2 汽车排放电子控制系统的结构与原理
12.2 汽车排放电子控制系统的结构与原理
较早使用的 机械式EGR控 制装置是利用 进气歧管的真 空度及排气压 力来控制EGR 阀的开启及开 启的程度，主 要有三种控制 方式，如图121所示。
12.2 汽车排放电子控制系统的结构与原理
（3）废气再循环电子控制系统的控制原理 电子控制废气再循环系统的组成如图12-2所示。
12.2 汽车排放电子控制系统的结构与原理
12.2 汽车排放电子控制系统的结构与原理
废气再循环电子控制系统有关的传感器信号及其作用如下。 ① 发动机转速传感器。提供发动机转速信号，是ECU计算EGR率
的重要参数之一。此外，当发动机转速低于900 r／min或高于 3200 r／min时(高低限值因车型而不同)，ECU输出持续高电平控 制信号，使EGR电磁阀关闭，发动机进气管无废气再循环。
12.2 汽车排放电子控制系统的结构与原理
2.燃油蒸发排放控制系统 （1）活性炭罐的作用 燃油箱中的汽油蒸发，汽油蒸气的压力达到设定值时，
就会从油箱盖的排气阀排出，造成对大气的HC污染。燃 油箱用通气管与活性炭罐连接，其作用就是将汽油箱中 的汽油蒸气收集于罐中，并在发动机工作时，通过流经 的空气将汽油蒸气送入进气管参与燃烧(图12-7)，以免 汽油箱中的汽油蒸气直接排放到大气中而造成空气污染。
在其它条件相同的情况下，发动机的燃烧温度越高，燃 烧后产生的NOx就越多。废气再循环(Exhaust Gas Recirculation——EGR)就是将发动机排出的部分废气 引入进气管（如下图），与新鲜混合气混合后进入气缸， 利用废气中所含有大量的二氧化碳(CO2)不参与燃烧却能 吸收热量的特点，降低燃烧温度，以减少NOx的排放。
汽车发动机电控系统的工作原理
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车的重要组成部分，它通过控制发动机的燃油喷射、点火时间等参数，实现对发动机的精准控制。
本文将从系统组成、工作原理、常见故障等方面进行详细介绍。
二、系统组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器：包括氧气传感器、水温传感器、空气流量传感器等，用于采集发动机运行时的各种参数。
2. 控制单元：也称为ECU（Engine Control Unit），是整个系统的核心部件，负责接收传感器采集到的数据，并根据预设的程序进行计算和判断，最终输出相应的控制信号。
3. 执行器：包括喷油嘴、点火线圈等，用于执行ECU输出的控制信号。
4. 电源：提供整个系统所需的电能。
三、工作原理汽车发动机电控系统主要实现以下功能：1. 燃油喷射量控制燃油喷射量是影响发动机燃烧效率和排放水平的重要参数。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的燃油喷射量，并通过喷油嘴输出相应的控制信号，从而实现对燃油喷射量的精准控制。
2. 点火时间控制点火时间是指点火线圈在发动机正时点前后产生高压电弧的时间点。
它直接影响着发动机的功率和燃油经济性。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的点火时间，并通过点火线圈输出相应的控制信号，从而实现对点火时间的精准控制。
3. 排放控制汽车排放是环保问题中不可忽视的一部分。
发动机电控系统通过精准地控制燃油喷射量和点火时间等参数，使发动机在工作过程中产生更少、更干净的废气。
四、常见故障及解决方法1. 传感器故障：由于传感器长期工作在恶劣环境下，容易受到污染或损坏。
当传感器故障时，ECU将无法正确地采集和处理数据，导致发动机工作不稳定、动力下降等问题。
解决方法是更换故障传感器。
2. 控制单元故障：由于控制单元长期工作在高温、高压的环境下，容易受到电路老化或损坏。
当控制单元故障时，ECU将无法正常工作，导致发动机无法启动或失去控制等问题。
发动机电控系统的组成与工作原理图文
发动机电控系统的组成与 工作原理
发动机电控系统是现代汽车的核心之一，它由多个组件组成并以精确的方式 协同工作。本文将介绍发动机电控系统的各个组成部分和工作原理。
发动机电控系统概述
发动机电控系统负责监测和控制发动机的运行，包括燃油供给、点火、气门 控制、排放控制等
喷油器
将燃油雾化并喷入气缸，确保 燃油的均匀混合和完全燃烧。
点火线圈
节气门
产生高电压，点燃燃油混合物， 使发动机正常燃烧。
控制进气量，调整发动机的转 速和动力输出。
电子节气门的工作原理
电子节气门通过电子信号控制节气门的开合程度，实现精确的进气量控制，提高燃烧效率和驾驶响应性。
点火系统的工作原理
点火系统产生高压电流，通过点火线圈将电能转换为火花，点燃燃油混合物， 触发爆燃过程。
ECU是发动机电控系统的大脑，根据传感器的反馈信号，控制执行器的工作来实现对发动机的精 确控制。
传感器的种类和作用
温度传感器
监测冷却液和进气气温，调 整燃料混合比和点火正时。
氧传感器
检测废气的氧含量，优化燃 烧过程，控制减排。
气流传感器
测量进气量，提供燃油喷射 和气门控制的基础数据。
执行器的种类和作用
喷油系统的工作原理
喷油系统通过控制喷油器工作时机和喷油量，将精确的燃油雾化喷入气缸， 实现燃油的完全燃烧。
排放控制系统的作用与工作原 理
排放控制系统通过使用催化剂和传感器监测废气组成，减少有害气体排放， 保护环境。
电路连接方式
发动机电控系统的各个组件之间通过电路连接，确保信号的传递和数据的交换。
汽车发动机燃油蒸汽排放(EVAP)控制系统和废气再循环控制-精
系统功能
工作原理
废气再循环(EGR)系统用于降 低废气中的氮氧化物 (NOX)的排出 量。汽车废气是一种不可燃气体 (不含燃料和氧化剂)，在燃烧室内 不参与燃烧。 它通过吸收燃烧产 生的部分热量来降低燃烧温度和压 力，以减少氧化氮的生成量。为了 避免影响电控燃油喷射的性能，一 些比较新的发动机已不需要EGR系 统来降低排放，而是利用进、排气 门的重叠开启时刻，吸入一些废气 到气缸内重新燃烧。
系统功能
类型、工作原理
检测方法
EVAP排放压力控制阀 活性碳管 诊断开关 EVAP净化电磁阀
系统功能
类型、工作原理
检测方法
EVAP净化电磁阀的检测: EVAP诊断开关位于活性炭罐和净 化电磁阀之间的软管上，在诊断 开关处接上真空表，来判断净化 电磁阀是否能正常工作。EVAP诊 断开关通常是处于关闭状态的， 正常情况下当净化电磁阀在一定 脉宽调制下部分开启时，可从诊 断开关处读取到一定的真空度。 若当净化电磁阀卡滞在开启状态， 则从诊断开关处能持续读取到进 气歧管真空；若当净化电磁阀卡 滞在关闭状态，则真空压力表不
系统功能
类型、工作原理
检测方法
EVAP系统的功能：是收集汽油箱和浮子室(化油器 式汽油机)内蒸发的汽油蒸汽，并将汽油蒸汽导入 气缸参加燃烧，从而防止汽油蒸汽直接排入大气 而造成污染。
燃油蒸汽重新燃烧的时机：汽油蒸汽应在发动机 处于闭环控制时导入燃烧室燃烧，只有在闭环控 制时才能对因额外蒸汽作用导致混合气变浓的情 况下调节喷油量。同时，还必须根据发动机工况， 控制导人气缸内参加燃烧的汽油蒸汽量。EVAP系 统不正确的操作会造成因混合气浓而出现驱动性 下降、怠速不稳或排放不合格等问题。
断地显示大气压力。
系统功能
汽车排放控制系统
二、废气再循化电子控制系统的结构与原理
1控制原理
根据各传感器信号 判定工况
查表确定该工况下是否 需要废气再循环及EGR阀开度
根据EGR阀开度传感器信号 判定开度是否合适
输出PWM控制脉冲 调节EGR阀开度
在下列情况下不进行废气再循环
空燃比与点火提前角对废气排放有重要影响。
二、排放控制系统分类
汽油电控喷射、点火提前角电控、怠速控制 等在重点保证发动机动力、经济性的同时，也力 图兼顾排放性。为了更好的改善排放性，现代发 动机一般还有专门的排放控制系统。 1.机内净化
改善燃烧条件，控制空燃比，如进气歧管真空 控制、废气在循环控制等。 2.机外净化（后处理）
3.燃油蒸发排放控制方式
（1）机械式 由节气门处的真空度控制膜片式通气阀的开度，通气量
不能适应发动机工况，现已少用。 （2）电子式
用电磁阀控制膜片式通气阀的开度，或直接通过电磁阀 控制通气量。现在多用。
二、燃油蒸发排放控制系统的结构与组成
1.控制原理 （1）发动机转速变化时的通气量控制
高转速时，加大通气量 （2）发动机负荷变化时的通气量控制
（1）发动机转速低于900r/min或高于 3200r/min时；
（2）发动机低温时； （3）发动机怠速时； （4）发动机起动时。
2.废气再循环系统结构
（1）EGR阀
通过EGR 电磁阀调整 EGR阀膜片上 方的真空度，使 废气通向进气的 通流面积改变， 从而达到调节 ERG率的目的 ，开度传感器实 时传送其开度信 号给ECU。
大负荷时，加大通气量 （3）发动机低温时的通气量控制
温度低（小于60度）时，不通气。 （4）空燃比反馈通气量控制
