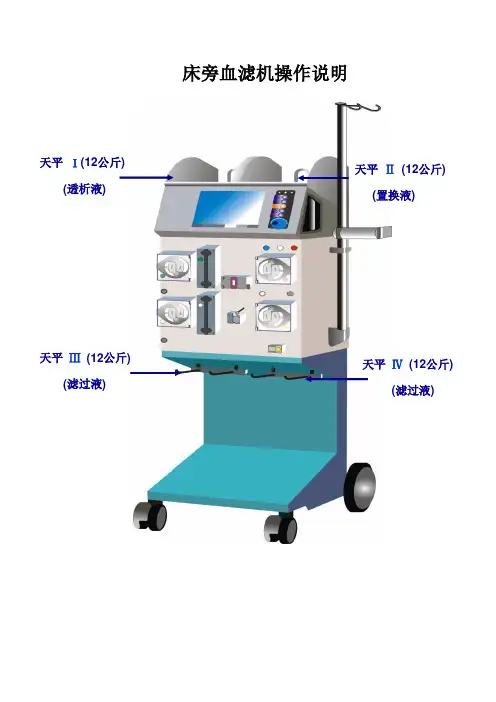

床旁血滤机操作说明

天平Ⅰ(12公斤) (透析液)天平Ⅱ(12公斤) (置换液)

天平Ⅲ(12公斤) (滤过液)天平Ⅳ(12公斤) (滤过液)

透析液泵置换液泵

血液泵

滤过液泵

4 个流量泵 (颜色编码)＋1个肝素

泵

肝素泵

透析液加热器置换液加热器

静脉压力口

滤过器前压力口

动脉压力口

超滤压力口

CF mark 类

漏血侦测器

静脉管路夹子

空气侦测器

操作状况的指示开/关键

开始/重调

键

停止键

静音键

返回键

旋转选择器和同意键盘

［操作流程］

一、开机自检：打开机身后开关钮，再按住面板上开关键3秒钟，开机进入自检界面。

•1、2 秤上没有袋子

•3、4 秤上没有废液袋

•没有管路安装

•没有压力感受器安插

•没有管路卡在监测器内

•没有管路在漏血监测器内

•按“OK”键

功能检测正在进行中

机器自检中，达到100%通过后方可拆管路

二、治疗模式选择

1、选择新的治疗模式

2、继续原来的治疗

3、治疗历史

4、前一次治疗事件

选择“OK

1、

2、

3、

4、

5、膜式血浆分离（血浆置换）

6、HP 血液灌流

7、SCUF 缓慢连续性超滤（单纯脱水）

选定治疗模式按“OK”键确认

三、安装管路

图1

如图1所示安装管路：

1、将血液滤过器装于固定架上

2、打开血泵、废液泵门，空气监测器，光学监测器和漏血监测器。

3、将静脉气泡捕捉器插入在空气监测器中。

4、装入动脉泵管和废液泵管路使管路卡入血泵和废液泵凹槽内。

5、按住“START/RESET”键，将泵管带入凹槽内。关上泵门。

6、连接动脉，静脉，废液连接器。

7、连接红色（动脉），白色（滤器前），蓝色（静脉），黄色（滤过液）的压力传感器。

8、将静脉血路管安装在管路夹和光学监测器中。

9、 连接废液管路至废液袋。

10、 将废液管路安装在漏血监测器中。

如图2所示安装管路：

1、 将置换液袋出口向后放于秤上

2、 打开置换液泵门，装入置换液泵管，使管路嵌入置换液泵凹槽内

3、 按住“START/RESET ”键，将泵管带入凹槽内。关上泵门。

4、 将保护帽从置换出口管上取下，挤压加热囊尽量排出空气。

5、将置换加热囊放入置换液加热器中 （出口端向上) 。

6、将置换液管路出口端与静脉壶（后稀释）连接/与动脉壶（前稀释）连接 图3

如图3所示安装肝素泵：

1、 必须使用50 ml 注射器

2、 按▼键，使推进器打开至最大位置

3、 排出肝素注射器内的空气，将注射器与动脉管路系统的肝素管端口（f ）连接。

4、 将注射器放在注射器支架上

5、 注射器必须嵌入注射器插槽内

6、 按住▲键，使注射器活塞末端嵌入推进器的夹子中间。与注射器活塞末端相接触。 安装结束后按图4所示检查管路安装情况： 图4

1、 确认管路系统正确连接

2、 确认置换液正确连接并打开管路夹子

3、 确认预冲生理盐水已连接并打开管路夹子 四、肝素盐水预冲管路

管路检查无问题后按set up 【OK 】to confrm ！键确定进入预冲管路界面，如图5所示：

• 使用旋钮选择start priming [ok] to confirm ！并按下“OK ” •

• • 1、 23、使用旋钮选择4、 并按下“OK

• 光学检测器监测到不透明液体时

•血泵停止

•如果静脉端还没有连接病人，连接静脉血路管至病人注意屏幕提示•选择 Start treatment?

•“OK” to confirm!”

•并按下“OK”开始治疗

五、治疗

菜单字段显示：

•当前压力 (动脉、静脉、跨膜压)

•当前流速：置换液速率，血流量，超滤速率，抗凝剂速率

按下“ESC”键。

使用旋钮从菜单栏选择Treatment

并按下“OK”

下述选项可供选择：

•更换液体袋：用于更换置换液袋

•更换注射器：用于更换肝素注射器

•压力图形：用于显示压力数值图形

•天平数据：用于显示平衡数据、打开或者关闭天平、删除平衡数据•报警限度菜单：用于调节压力报警限度的位置和大小

•Sub. bolus：用于单次快速追加置换液

使用旋钮选择需要的菜单字段并按下“OK”键即可执行所选项目

六、更换置换液袋或废液袋

•当置换液袋为空或废液袋已满时机器提示更换液袋并有声音提示•按“Start/Reset”键即刻进入更换液袋

•更换置换液袋或废液袋

•屏幕右下角显示Terminate bag change?

[OK] to confirm!

中止换袋？按【OK】确认，换袋结束平衡泵开始运转。

七、结束治疗

•按下“ESC”键。

•使用旋钮从菜单栏中选择End of treatment

•按下“OK”键确认

•查看屏幕上的提示。

- 断开与病人的连接

- 按“stop”键，血泵停止运行，静脉夹关闭，断开动脉连接至回血生理盐水•选择Start disconnection?

•【OK】 to confirm!

•按“OK”键血泵速率降至100ml/min开始回血

•指示正在减少的回输体积。

•选择

•将显示治疗参数

•当光学传感器发现透光时，血泵

停止，有报警声音提示。

使用旋钮选择Continue

Reinfusion？

按“ OK ”继续回血，直至体外血液

回输干净。

•使用旋钮选择Terminate

Reinfusion？

•按“OK”回输程序结束

•但是如果回输剩余量为0 ml时，回

输将自动停止。

•血泵缓慢转至三点位时停止

•将静脉病人管路与患者断开。

•从凹槽中将泵接头滑出。按住“Start/Reset”键直到泵完全取下。

•从加热器上取下加热袋打开加热袋前后的夹子帮助清空加热袋。

•取下并丢弃管路系统。

•如上取下其他的泵段。

•使用旋钮选择View treatment parameters?

【OK】to confirm!”

•并按下“OK”显示治疗数据
