DNA03电子水准仪二等水准测量
徕卡DNA03水准仪使用总结
三、四等水准测量限差
三、四等水准测量，每公里水准测量的偶然中误差M△和全中误差Mw,不得超过表规定
的数值：
测量等级
三等
四等
M△
3.0
Mw
6.0
10.0
水准仪限差
等
视距
前后视距差
每站的前后视距累计差
级
（MaxDist）
（DistB-F）
（TDistBa1）
三等
≤100
≤2.0
≤5.0
四等
≤150
≤3.0
≤10.0
等
两次标尺读数的限差
允许的最大测站高差之差
基、辅分划(黑红面)
级
所测高差之差（B-B/F-F）
三等
3.0mm
四等
5.0mm
StatDif
TdistBa1
MaxDist
StatDiff
B-B/F-F
DistB-F
（视距差累
（最大距
（基辅分化高差之
（基辅分化读数之差）
(视距差)
计）
离）
调焦控制
光标控制
导航选择相应功能
选择及确认输入的参数
EC
地球曲率改正开启。对自动测量或人工输入的标尺高度进行地球曲率改正。
数字键已激活。
字母型字符已激活。
测量模式
Meas-Mode(模式设置)
Single
单一（测量） n=1
Mean
取所有观测值的平均值例 n = 3 （2….99）。仪器计算所有观测值的平均
PgDn，
<<Back，INS）和转换输入数字或字母。
CE
删除字符或信息，取消或停止测量
徕卡DNA03水准仪最全使用手册
徕卡DNA03水准仪最全使用手册徕卡（Leica）是一家世界著名的光学仪器生产商，成立于1913年，总部位于德国。
作为一家拥有百年历史的老牌企业，其产品质量一直被业界认可，尤其是旗下的水准仪系列。
徕卡DNA03水准仪是其最新推出的一款产品，具有通用性、易操作等特点，本篇文章将介绍其使用手册。
1. 水准仪的结构水准仪的主要组成部分有测量仪、测杆、快速装卸支架、三脚架、金属箱和使用说明书等。
其中，测量仪是核心部分，测杆则用于量取测量点高度，并通过快速装卸支架固定在测量仪头部。
2. 使用水准仪前的准备使用水准仪前，首先需要选择平坦、稳定的测量地点，并在三脚架步上放置水准仪。
其次，需要调整三脚架的高度以使其平衡。
最后，需要调整快速装卸支架来确定测杆位置。
3. 水准仪的操作步骤（1）开启水准仪，此时会听到“滴滴”声，表示水准仪已经开始运作。
（2）像其他光学测量工具一样，不要将水准仪面向强光源，以免影响测量的准确性。
（3）将测杆插入快速装卸支架上，通过观察测杆上的字样，来确定杆头是否精确垂直。
（4）将测杆移动到所需测量点，调节测杆高度以使其在快速装卸支架上固定。
（5）通过测量仪后面的反向镜头观察测杆上的刻度，并通过调节测杆和快速装卸支架，使测量点高度达到仪器准确度的范围。
（6）当达到所需测量点精度时，将反向镜头转至仪器上方，便可清晰地观察采集的数据。
（7）测量后，轻轻摆动快速装卸支架，将测杆从仪器上取下，并将其密封在金属箱中，以保证测杆表面的准确度。
以上便是徕卡DNA03水准仪的使用手册。
总的来说，使用水准仪是一项比较简单的操作，但也需要一定的计算和观察技能。
只要掌握了基本的使用方法，就可以轻松地完成地面及其他测量任务。
DNA03电子水准仪使用说明
DNA03电子水准仪使用说明一、设备准备1.将DNA03电子水准仪放置在平稳的水平面上，确保仪器稳定并不会被振动或移动。
2.检查电子水准仪的电源电量，确保足够使用一段时间。
3.清理仪器的镜头和测量引导系统，确保没有灰尘或杂质影响测量结果。
二、测量操作1.打开电子水准仪的电源开关，等待仪器初始化完成。
2.设置仪器的水平线对准方式，可以通过仪器菜单进行设置，常用的有自动调平和手动调平两种方式。
-自动调平：仪器会自动通过内部调平器将仪器水平，适用于较为平整的场地。
-手动调平：需要使用调平螺丝和气泡水平管来调整仪器的水平状态，适用于复杂场地。
3.选择测量模式，DNA03电子水准仪提供了单次测量和连续测量两种模式。
-单次测量模式：适用于测量单个点的水平差，按下测量按钮即可进行一次测量。
-连续测量模式：适用于连续测量多个点的水平差，按下测量按钮后，仪器会自动测量并显示结果。
4.当仪器稳定后，将测量引导系统对准测量点，确保镜头准确瞄准。
5.按下测量按钮，待仪器完成测量后，读取并记录测量结果。
6.如果使用连续测量模式，将测量引导系统对准下一个测量点，重复步骤4-5三、维护保养1.使用完毕后，关闭电子水准仪的电源开关。
2.清理仪器表面和镜头，可以使用干净的布轻轻擦拭，不要用水或化学溶剂直接清洗。
3.检查仪器的调平系统，确保其调整螺丝和气泡水平管的状态良好。
5.充电电子水准仪的电池，确保电量充足。
四、注意事项1.在使用DNA03电子水准仪时，要注意避免长时间的暴露在高温或低温环境中，以防损坏仪器的内部元件。
2.使用过程中，应尽量避免仪器受到强烈的震动或撞击，如需要将仪器搬运，应采取适当的防护措施。
3.避免直接暴露在阳光下，以免影响测量结果，可以使用遮阳板进行防护。
4.在使用连续测量模式时，连续测量点的间隔时间要足够，以确保仪器有足够的时间进行测量和计算结果。
5.当电池电量较低时要及时充电，以免影响使用。
通过以上设备准备、测量操作和维护保养的具体步骤，可以帮助用户正确使用DNA03电子水准仪，并保证测量结果的准确性和可靠性。
二等水准操作规范
二等水准操作规范
二等水准测量属于精密测量，在外业观测和内业计算中，应按规范操作，尽量减少误差，从而提高精度。
1．前期准备工作。
在二等水准测量之前，要对仪器进行全面检校。
首先检校视线的i角误差，可以直接采用仪器自带的检校方法，i角需小于规范要求的限差值15s；其次是检校仪器的圆水准器和标尺水准器。
2．水准测量的外业观测
2.1 .将仪器整平（望远镜绕垂直轴旋转，圆气泡始终位于指标环中央）;
（4）除线路转弯处外，每一测站上仪器与前后视标尺的三个位置，应接近一条直线。
仪器距前后标尺距离应尽量相等，前后视距差、视距累积差应符合限差要求。
（5）每一测段的往测与反测，其测站数均应为偶数。
由往测转向反测时，两标尺应互换位置，并应重新整置仪器。
（6）水准标尺应用尺架撑稳，尺垫需踩实，以保证水准尺的稳定性。
（7）水准测量的观测工作间歇时，一般结束在固定水准点上。
4．各项限差要求
每千米水准测量偶然中误差M
满足精度要求：其计算公式为
△应
如果超限应重测。
其中：△-测段往返测高差不符值，单位mm；R-测段长度，单位km；n-测段数。
5.数据处理
水准测量作业结束后，要进行整体严密平差计算，可以用武汉大学科傻平差软件进行平差处理。
瑞士徕卡高精度电子水准仪DNA03
四川省第一测绘工程院瑞士徕卡高精度电子水准仪DNA03及配件采购项目一、我单位拟购置瑞士徕卡高精度电子水准仪DNA03及配件6台（套）。
每单台（套）配置如下表。
二、服务要求：
1、在货物交付地对所供量仪器进行仪器操作、软件安装与使用、仪器硬件维护等项目的系统培训，培训时间由需方安排，培训发生的费用由供方自理。
2、货物交付后需试用6个月，试用到期无质量问题，全部货款一次性付清。
3、质量保证期内如仪器及配件有质量问题或发生故障供方必须保证在24小时内进行处理。
4、供方负责将设备运至需方所在地，在途设备的风险由供货方负责。
三、产品技术指标。
DNA03电子水准仪线路测量操作步骤及注意事项
水准仪操作步骤及注意事项一、线路水准操作步骤如下图所示：依步骤进行。
a. 设置作业：可以选择已有的作业，也可以增加新作业；b. 设置线路：输入线路名Name→测量方法Meth→后视点点号PtID→后视点高程H0→标尺1(Stf1) 标尺2(Stf2)。
其中测量方法有：BF（后前）、BFFB （后前前后）、aBF（后前、前后）、aBFFB（后前前后、前后后前）。
c. 设置限差：限差有两页定义，首先将各限差开关打开（on），然后将光标放在“值”上，设置限差的值。
DistBal(视距累计差)、Maxdist(最大视距)、StafLow(视线高)、StatDif(测站标准差)、B-B/F-F(两次读数差)。
其值的大小，根据规范要求而定。
d. 开始：各项设置完成后，选择“开始” ，将显示当前设置，按回车即可开始进入线路水准测量。
在上方的状态栏中，显示BFFB FBBF，其下方有一个箭头，表示当前要测量的标尺，下方有“查看” ，用来查看测量信息。
PtID：点号、Rem：注记、Dbal：累计视距差、Dtot：累计距离。
当一个测段测量完成后，退出线路水准测量程序，如果要进行下一条线路水准测量，必须重新启动“线路测量”程序。
如果测量到某一步，需要重新测量时，你只需要按<<Back 按键，按提示操作即可，如果要重测再上一步，你再按<<Back 按键，可一级一级向上一步返回，进行重测作业。
二、测量注意事项分析测量误差的来源，在测量过程中减小或消除误差。
序号误差来源减小或消除误差方法1 水准仪的交叉误差认真检校交叉角和水准器，严格整平仪器，在连续各测站上安置水准仪的三脚架时，应使其中两脚与水准路线方向平行，而第三脚轮换置于路线方向的左侧与右侧，并使测站数为偶数。
2 水准仪i角误差严格检校i角，尽量使前后视距相等。
3 观测误差固定测量人员3 气温变化对仪器的影响观测前晾晒仪器半小时以上，使其与外界温度一致；作业中用伞遮住仪器，搬站时用白布罩住仪器；操作时尽量减少用手接触仪器的时间；相邻测站采用相反的观测程序；测段往返测安排在异午时段进行。
徕卡DNA03电子水准仪使用方法及限差设置
徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；3.1 限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。
DNA03电子水准仪使用说明解析
DNA03电子水准仪使用说明解析DNA03电子水准仪是一种用于测量地面高程的仪器，它采用激光技术和电子传感器来精确测量地面的倾斜角度和高程差异。
本文将对DNA03的使用说明进行详细解析，包括仪器的操作步骤、使用注意事项以及常见问题解答等内容。
一、操作步骤：1.准备工作：将电子水准仪放置在平稳的水平地面上，并确保其与待测地面之间没有障碍物。
2.打开仪器：按下仪器上的电源按钮，待仪器自检完成后，显示屏上会出现仪器当前的工作模式。
3. 设置基准点：将电子水准仪指向基准点，并按下“Set”按钮进行基准点设置，同时显示屏上会显示当前基准点的高程值。
4. 测量目标点：将电子水准仪指向待测目标点，并按下“Measure”按钮进行测量，同时显示屏上会显示目标点与基准点的高程差异。
二、使用注意事项：1.使用环境：DNA03电子水准仪适用于室内和室外环境，但在强烈的阳光下使用时，应遮挡仪器以防止干扰。
2.温度影响：温度变化会对电子水准仪的测量结果产生影响，所以在使用前应让仪器适应当前环境的温度。
3.角度误差：用户在使用电子水准仪时应注意仪器的角度误差范围，以保证测量结果的准确性。
4.基准点选择：选择稳定的地面作为基准点，以确保测量结果的精确性。
5.仪器维护：定期对仪器进行清洁和校准工作，以保证其性能和精度。
三、常见问题解答：1.为什么测量结果与实际高程存在差异？答：可能是由于仪器没有正确设置基准点或目标点，或者是仪器本身存在一定的测量误差。
建议重新设置基准点并进行测量。
2.为什么仪器显示屏上没有出现测量结果？答：可能是因为仪器与目标点之间存在障碍物，导致测量信号无法正常传输。
建议重新调整仪器位置并确保视线畅通。
3.是否可以在夜间使用电子水准仪？答：电子水准仪通常配备背光显示屏，可以在较暗环境下使用，但在完全黑暗的环境下，测量结果可能会受到影响。
4.可以使用电子水准仪进行水平检测吗？答：电子水准仪主要用于测量倾斜角度和高程差异，不适用于水平检测。
天宝DiNi高精度电子水准仪在二等水准测量中的应用
天宝DiNi高精度电子水准仪在二等水准测量中的应用摘要：随着测绘技术的不断发展，精密水准仪在工程测量中的应用越来越广泛，极大的提高了测量精度和工作效率。
本文重点对天宝DINI03电子水准仪在二等水准测量中的应用进行研究与分析。
关键词：DiNi电子水准仪；二等水准测量；一体化1电子水准仪的原理和特点电子水准仪测量系统主要是由编码标尺、光学望远镜、补偿器、CCD传感器以及微处理控制器和相关的图象处理软件等组成。
工作基本原理是标尺上的条码图案经过光反射，一部分光束直接成像在望远镜分划板上，供目视观测，另一部分光束通过分光镜被转折到线阵CCD传感器的像平面上，经光电转换、整形后再经过模数转换，输出的数字信号被送到微处理器进行处理和存储，并将其与仪器内存的标准码(参考信号)按一定方式进行比较，即可获得高度读数和水平距离。
2工程实例本次工程为辽宁省锦州机场二等水准线路测量。
测区主要测量四个GPS 控制点G01、G03、G04、G05，在实测过程中考虑到以后测量的需要在测区内沿线布设七个水准点B5、Q1、17A、M5、D20、D43、Z75，构成14个闭合环，12个结点，31个侧段，线路总长约64.272km，水准线路如图4-1所示。
都按照国家二等水准测量规范进行施测。
经过踏勘，2个水准点标石保存完好，埋设位置及点位清晰，可以利用并作为高程起算数据。
使用仪器为天宝Dini03型号电子水准仪，精度指标为每公里往返中误差±0.3mm，铟瓦条码尺2m。
作业前对水准仪及水准尺进行了检验，检验结果附合《国家一、二等水准测量规范》及《国家三、四等水准测量规范》要求。
水准测量前根据国家一、二等水准测量限差规定对测站主要限差进行了设置：最大视距长度为50m，最小视距为3m；一站前后视距差≤1m，前后视距累计差≤3m；最高视线高度≤2.2m，最低视线高度0.5m；两次读数差≤0.3mm；两次所测高差之差≤0.5mm；检测间歇点高差之差≤1.0mm。
DNA03电子水准仪线路测量操作步骤及注意事项
DNA03电子水准仪线路测量操作步骤及注
意事项
化大，大气折光大，应尽量避免测量。
操作时要注意仪器的稳定性，避免震动和移动，尽量保持水准仪的水平状态。
在测量过程中，要及时记录测量数据和注记，保证数据的准确性和完整性。
在测量结束后，要对数据进行处理和分析，计算出误差，并采取相应的措施进行校正和改进。
总之，水准仪的测量精度和可靠性，不仅取决于仪器本身的性能和质量，更重要的是操作人员的技术水平和操作规范，只有严格遵守操作规程和注意事项，才能保证测量数据的准确性和可靠性。
徕卡DNA03数字水准仪简易操作
110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002
110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003
110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006
d. 开始：各项设置完成后，选择“开始”，将显示当前设置，按回车即可开始进入线路水 准测量。
在上方的状态栏中，显示 BFFBFBBF，其下方有一个箭头，表示当前要测量的标尺，下方有 “查看”，用来查看测量信息。 PtID ：点号、 Rem：注记、 Dbal ：累计视距差、 Dtot ：累计 距离。
当一个测段测量完成后， 退出线路水准测量程序， 如果要进行下一条线路水准测量， 新启动“线路测量”程序。
关于徕卡 DNA03 数字水准仪简易操作
徕卡 DNA数字水准仪 简易操作手册
DNA03数字水准仪简易操作手册
一、
基本操作
1、 仪器基本性能、仪器保养
DNA03/10 是徕卡新一代的数字水准仪，它具有以下性能特点：
l 气泡照明 ;
中文界面， 操作更容易， 水准测量程序完全符合我国的国家标准 , 电子
l 加热功能；
如图一：在输入后视点号 PtID 和该点的高程 H0后，对该后视点进行测量，得出后视读数 Back，视距 Dist 、视线高程 Hcol ，这时后视点测量完毕，光标进入 按回车键，即进入前视 点测量， 如图二： 此时显示后视点名 PtBS，输入前视点名后， 即可对前视点进行测量， Fore 为前视读数，前视视距 Dist ，后视点 A1 到前视点 A2 的高差为 dH，前视点的高程为 H。
LeicaDNA03电子水准仪简要操作说明
1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键INT打开碎部测量键MODE 设置测量模式键USER 用户自定义键，功能菜单中的任意一项功能都可定义给它PROG 测量程序键DATA 数据管理器ESC 一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键SHIFT 开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<Back，INS），转换输入数字或字母。
CE 删除字符或信息，取消或停止测量确认输入，继续下一栏SET OUT SHIFT+INT启动放样INV SHIFT+ MODE 测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。
反转标尺测量值为负。
FNC SHIFT+USER起动测量的一些支持功能MENU SHIFT+PROG仪器设置，系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。
显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。
若显示内容含有多页，“Page Down”=翻到下一页。
返回到上一次视线，例如，回到后视，反之亦然。
定位键有多种功能，执行何种功能，取决于使用定位键的模式： •聚焦控制•光标控制•通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。
输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。
静止0.5 秒钟接受输入的符号。
软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。
徕卡DNA03电子水准仪使用方法及限差设置
徕卡DNA03电子水准仪使用方法及限差设置以下是徕卡DNA03电子水准仪的使用方法及限差设置的详细介绍：1.准备工作：-确保电子水准仪的电池电量充足，以免过程中断电。
-检查设备的各个部件是否完好，如电池仓、观测窗口、光学系统等。
-将水准仪放置在平稳的基准面上，使用手轮调整仪器的水平。
2.设置基准点：-在仪器的观测窗口中寻找参考点，确保其水平。
-使用水准仪的调焦手轮，将图像调整到清晰，以确保精确观测。
-将基准点放置在观测窗口中心，并确保其在比例尺上对齐。
3.进行观测：-将仪器靠近待测点，并确保其水平。
-调整发射平面，使其覆盖待测点。
-使用测量棒或测量杆等测量工具，将测量点的高度读数输入到水准仪中。
-重复以上步骤，以获得多个测量点的高度数据。
4.限差设置：-徕卡DNA03电子水准仪可以根据实际需求来设置限差。
-在仪器的菜单中，找到限差设置选项，进入设置界面。
-根据需要，设置高差的限差范围。
限差可以设置为正负值，表示高差的允许范围。
-设置完成后，保存设置并退出菜单。
需要注意的是，在使用水准仪进行测量时，应尽可能减小观测误差。
以下是一些较常见的注意事项：1.环境条件：水准仪的测量结果可能受到环境因素的影响，如风力、温度、湿度等。
在测量过程中，应尽量避免这些因素对仪器的干扰。
2.操作注意：在进行观测时，应轻拿轻放，避免碰撞或抖动。
同时，还应注意保持仪器的稳定和水平，以获得更准确的测量结果。
3.校准：定期对水准仪进行校准是保持测量精度的重要步骤。
校准过程中应注意操作规范，并按照校准手册的指导进行。
4.数据记录：在测量过程中，应及时记录测量数据，并进行数据处理和分析。
这有助于提高测量结果的可靠性和准确性。
总结起来，徕卡DNA03电子水准仪的使用方法相对简单，但仍需遵循一定的操作规范和注意事项。
相关的限差设置可以根据实际需求进行调整，以满足具体的测量要求。
Leica DNA03数字水准仪及其精度测试
Leica DNA03数字水准仪及其精度测试张志勇（嘉兴市规划设计研究院浙江嘉兴314001）摘要对数字水准仪的原理进行了阐述。
介绍了Leica DNA03数字水准仪的主要技术指标、特点及各种测量功能，并对仪器进行了野外精度测试，得出了Leica DNA03数字水准仪适用于精密水准测量的结论。
关键词数字水准仪；精度测试DNA03数字水准仪是徕卡公司继NA3003数字水准仪后于2002年5月向中国市场投放的新型数字水准仪。
仪器极具特色，测量性能佳，中文菜单显示，操作方便，符合中国国家水准测量规范，增加了数据加密、间歇测量等功能。
本文对数字水准仪的原理进行了阐述，介绍了Leica DNA03数字水准仪的主要技术指标、特点及各种测量功能，通过对仪器进行野外精度测试，说明Leica DNA03数字水准仪完全适用于精密水准测量。
1数字水准仪的基本原理数字水准仪又称电子水准仪，具有与自动安平水准仪相同的光学机械结构，采用了典型的交叉吊带光学机械补偿器（如图1—1所示），它融光机电技术、图象处理技术、计算机技术于一体，以条码间隔影像信息与参考信号进行数字图像处理的原理，自动采集数据、信息处理和获取自动记录观测值，从而实现了水准测量的自动化。
数字水准仪水准标尺采用条形码分划，代替人们眼睛读数的是光电二极管阵列（CCD 探测器）。
在水准测量中，仪器完成照准调焦之后，条形码的象通过一个分光器，将光线分为两束，一束转射到传感器光电二极管阵列上，供电子读数，另一束转射到观测望远镜的分划板上，供目视观测。
目前标尺条码信号的分析和处理采用的方法（也就是自动电子读数方法）有相关法、几何法和相位法三种，三种方法在原理上有较大差别，Leica公司的数字水准仪均采用的是相关法，将储存在仪器内的基准码与传感器阵列的图象信号进行比较，仪器和标尺之间的高差即是标尺条形码象的位移量和因仪器、标尺间距离而产生的条形码象的大小的二维相关函数。
最新DNA03电子水准仪使用说明
1
1.5
三等
3
6
0.3
DS3
75
2
3
四等 DS3 100
5
10
0.2
3
5
测量原理
标尺的条码作为参照信号存在仪器内。测量时，线译码 器捕获仪器视场内的标尺影象作为测量信号，然后与仪器的 参考信号进行比较，便可求得视线高度和水平距离。就象光 学水准测量一样，测量时标尺要直立。只要把标尺照亮，本 仪器可在夜间进行测量。
DNA03电子水准仪使用说明
二、测量组织
五人一组，分工如下：
➢ 两人用皮尺或测绳丈量前后视距离。 ➢ 两人立尺。 ➢ 一人观测。
三、测量方法
往返测。
二等水准测量观测顺序
往测： 奇数站：后→前→前→后 偶数站：前→后→后→前 返测： 奇数站：前→后→后→前 偶数站：后→前→前→后
注意：测站数必须是偶数。
2、测量 Code setting（编码设置） Decimal position（小数位数） GSI – format（GSI格式） Earth curvature correction（地球曲率改正）
3、通讯 Baudrate（波特率） DATA bit（数据位） Parity（奇偶检校） End mark（结束标志） Stop bit（结束标志）
DNA03基本构造
圆水准器进光管
提把
水平微动螺旋 PC卡开仓按钮 开关 圆水准器
键盘 目镜 显示屏
键盘
打开碎部测量键 设置测量模式键 用户自定义键 测量程序键 数据管理器键 后退、取消或停止键
第二功能键
删除字母取消 或停止测量键
数字字母键 定位键 回车键
测量模式
按MODE键显示测量模式：
DNA03数字水准仪精度及检验研究
DNA03数字水准仪精度及检验研究[摘要] 检验了DNA03数字水准仪及其条码尺的视距范围和视距盲点，设计了实验方案检验了一些外部环境变化对DNA03数字水准仪测量精度产生的影响，得出的结论对测量工作者具有借鉴意义。
[关键字] DNA03 数字水准仪检验精度0引言水准测量实现了数据采集、处理的自动化，完成了内外业一体化的研究进程，使它进入了一个全新的数字化时代。
数字水准仪具备读数客观、精度高、可靠性好等特点，能有效的减轻测量工作者的劳动强度，提高工作效率。
本文主要对DNA03数字水准仪的检验与精度进行研究分析，以便在实际测量工作中发挥更好的效果，提高测量的精度。
1 视距检验1.1视距的范围仪器在最大和最小的视距情况下的读数情况，是标志一台数字水准仪性能的好坏的重要方面。
此次试验采用了两种尺做测试，经过实际测量结果如下：第一种国产尺最大视距为113m，最小视距为 1.74m，第二种进口尺最大视距为113.2m，最小视距为1.81m，这个范围可以满足技术参数的要求，在最大和最小视距时能达到标称要求。
1.2视距盲点在本次实际测量中发现该仪器存在着视距盲点，即在27.6m时仪器不能进行正常的测量工作。
可能每台仪器视距盲点不同，或是没有视距盲点，测量工作者应在实际测量工作中应充分重视。
2 外部环境变化对测量精度产生的影响2.1 标尺部分遮挡对观测数据的影响DNA03数字水准仪采用的是相关法读数原理。
它的标尺的伪随机条码作为参考信号存储在仪器中，然后与望远镜截取的条码进行比较，当俩信号吻合时就能确定读数。
如果标尺的条码被遮挡，会对条码的相关过程产生影响，也许会产生错码、乱码，导致结果错误。
实验表明：（1）遮挡时，仪器不能够进行读数，小部分条码被遮挡时，对读数几乎不产生影响。
（2）距离越远时，对测量的结果影响越大，越近时影响越小。
2.2光照不均匀对观测数据的影响仪器测量时必须要有光，才能读取到标尺上的条码，如果标尺受到的光照不均匀就会使信号受到影响，实验结果表明：（1）在野外太阳光照射下，光照比较均匀，仪器可以正常的运行，进行读数，读数稳定、准确。
DNA03电子水准仪二等水准测量
Beep（提示声）
Datenausgang（显示或设置系统日期） Auto – OFF （自动关机） Contrast（对比度） USER – Taste（用户自定义） Anzeigenheizung Ziellinienfehler
2、测量
Code setting（编码设置） Decimal position（小数位数） GSI – format（GSI格式） Earth curvature correction（地球曲率改正）
1 1
选择 4 （点号）
仪器设置
按 MENU 键打开主菜单。 一、快速设置
【菜单】
1 2 3 4 快速设置 完全设置 系统信息 轴系检测
Contrast（对比度） Earth curvature（地球曲率改正） USER 键 Decimal（小数位数）
二、完全设置
1、系统
USER 键（用户自定义键）
在[FNC]中指定功能。
TestMeas——进行测试测量，不保存数据。 ViewMeas——显示最后测量结果。
PtID &Inc
输入自动递增点号和增量值。 Ｍaninput 人工输入标尺读数和距离。
Display heater （显示器加热）
On —— 仪器内部温度低于－5 ℃ 时，打开加热器。 Off —— 加热器关闭。
注意：测站数必须是偶数。
2、观测操作（适用于技能鉴定考试）
奇数站观测顺序： （1）后视水准尺， 偶数站观测顺序： （1）前视水准尺， 读取后视距离、中丝读数； （2）后视水准尺，
读取后视距离、中丝读数；
（2）前视水准尺， 读取前视距离、中丝读数； （3）前视水准尺， 读取前视距离、中丝读数；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
左右线均按照BF/BFFB测量
DNA03电子水准仪二等水准测量
•二等水准测量过程 电子水准仪DNA03
PPT文档演模板
DNA03电子水准仪二等水准测量
一、仪器设置
1、按“PROG”键，调出应 用程序。 2、选择“线路测量”。
PPT文档演模板
•
【应用程序】 1/2
• 1 沉降观测 • 2 水准测量 • 3 线路测量 • 4 线路平差 • 5 检验调整（第二页）
•

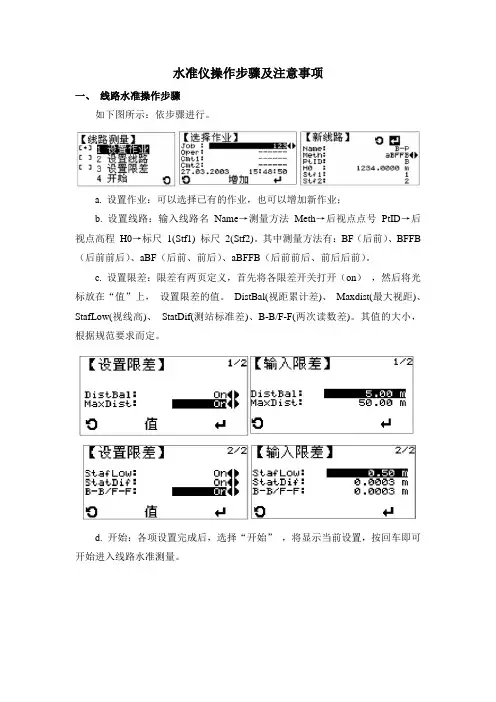

【线路测量】
• 1 作业 • 2 线路 • 3 限差 • 4 开始
DNA03电子水准仪二等水准测量
3、设置作业 选择“作业”。 可选择仪器中已有的作业， 也可增加新作业。 内存中最多可存储16项作业。
选择“增加”。
输入作业名。 •作业名
回车。
•作业员名称
•注释
•日期时间
PPT文档演模板
➢ CR/LF —— 回车换行 ➢ CR —— 新一行
➢ Stop bit （停止位） 设置为1。
PPT文档演模板
DNA03电子水准仪二等水准测量
选择单位
➢ Distance （距离）
➢ Meter ：米 ➢ US foot ：美国英尺 ➢ INT foot ：国际英尺 ➢ US foot / inch ：美国英寸
往一次 往返各一次
四等 ≤16 DS3 双面 往返各一次
往一次
PPT文档演模板
DNA03电子水准仪二等水准测量
水准观测主要技术要求 （工程测量规范GB5026-93）
等级
仪器 型号
视线长
前后视距 前后视距
视线离地
基本分划、辅 助分划或黑、
基本分划、 助分划或黑
度(m) 较差
(m)累积差(m)面度最(低m)高
• 【点号】
• Running PtID • PtID： • Incr ：
PPT文档演模板
DNA03电子水准仪二等水准测量
仪器设置
按 MENU 键打开主菜单。
• 【菜单】
一、快速设置
• 1 快速设置
Contrast（对比度）
• 2 完全设置 • 3 系统信息
Earth curvature（地球曲率改正） • 4 轴系检测
奇数站观测顺序： （1）后视水准尺， 读取后视距离、中丝读数； （2）前视水准尺， 读取前视距离、中丝读数； （3）前视水准尺， 读取前视距离、中丝读数； （4）后视水准尺，
读取后视距离、中丝读数 。
偶数站观测顺序： （1）前视水准尺， 读取后视距离、中丝读数； （2）后视水准尺， 读取前视距离、中丝读数； （3）后视水准尺， 读取前视距离、中丝读数； （4）前视水准尺， 读取后视距离、中丝读数 。
USER 键
Decimal（小数位数）
PPT文档演模板
DNA03电子水准仪二等水准测量
二、完全设置
1、系统 Beep（提示声） Datenausgang（显示或设置系统日期） Auto – OFF （自动关机） Contrast（对比度） USER – Taste（用户自定义） Anzeigenheizung Ziellinienfehler
Temperature（温度）:
➢ ℃ ：摄氏度 ➢ ℉：华氏度
PPT文档演模板
DNA03电子水准仪二等水准测量
日期和时间
显示和设置系统的日期、寸间。
➢ Date（日期） 格式：DD / mm / yy （日／月／年）
➢ Time（时间） 格式：hh : mm : ss （小时／分／秒）
PPT文档演模板
三、测量方法
往返测。
PPT文档演模板
DNA03电子水准仪二等水准测量
二等水准测量观测顺序
往测： 奇数站：后→前→前→后 偶数站：前→后→后→前 返测： 奇数站：前→后→后→前 偶数站：后→前→前→后
注意：测站数必须是偶数。
PPT文档演模板
DNA03电子水准仪二等水准测量
2、观测操作（适用于技能鉴定考试）
标尺的条码作为参照信号存在仪器内。测量时，线译码 器捕获仪器视场内的标尺影象作为测量信号，然后与仪器的 参考信号进行比较，便可求得视线高度和水平距离。就象光 学水准测量一样，测量时标尺要直立。只要把标尺照亮，本 仪器可在夜间进行测量。
ቤተ መጻሕፍቲ ባይዱ
PPT文档演模板
DNA03电子水准仪二等水准测量
DNA03基本构造
•数字字母键
•定位键
•回车键
DNA03电子水准仪二等水准测量
测量模式
按MODE键显示测量模式：
•测量模式
•测量次数 •最小测量成果数（2…99） •最大测量成果数（2…99）
•20米平均值的标准偏差
•
【测量模式】
• Meas-Mode:
Single
• n Meas. :
1
• n min. :
• n max. :
PPT文档演模板
DNA03电子水准仪二等水准测量
技术要求
水准测量主要技术要求 （工程测量规范GB5026-93）
等级
路线总长
仪器 水准尺
观测次数
高差闭合差
（km） 型号
与已知点联测 附合或环线 平地 (mm)山地
二等
-
DS1 因瓦 往返各一次 往返各一次
-
三等
≤50
DS1 因瓦 DS3 双面
往返各一次
•圆水准器进光管
•提把
•键盘
•水平微动螺旋 •PC卡开仓按钮 •开关 •圆水准器
•目镜 •显示屏
PPT文档演模板
DNA03电子水准仪二等水准测量
键盘
•打开碎部测量键 •设置测量模式键 •用户自定义键 •测量程序键 •数据管理器键 •后退、取消或停止键
•第二功能键
PPT文档演模板
•删除字母取消 •或停止测量键
PPT文档演模板
DNA03电子水准仪二等水准测量
线路水准测量
方法 BF aBF（交替BF） BFFB aBFFB（交替BFFB） BF/BFFB单程双转点
PPT文档演模板
奇数站
偶数站
BF
BF
往测 BF 返测 FB
往测 FB 返测 BF
BFFB
BFFB
往测 BFFB 返测 FBBF
往测 FBBF 返测 BFFB
PPT文档演模板
DNA03电子水准仪二等水准测量
Consrrast （对比度）
➢ 以10%步幅设置显示器对比度。
USER 键（用户自定义键）
在[FNC]中指定功能。
➢ TestMeas——进行测试测量，不保存数据。 ➢ ViewMeas——显示最后测量结果。
PtID &Inc
➢ 输入自动递增点号和增量值。 Ｍaninput
➢ 人工输入标尺读数和距离。
PPT文档演模板
DNA03电子水准仪二等水准测量
Display heater （显示器加热）
➢ On —— 仪器内部温度低于－5 ℃ 时，打开加热器。 ➢ Off —— 加热器关闭。
Coll.Err（视线倾斜误差（i 角）） 显示当前倾斜误差（i 角）大小。可以修改为仪器新的
PPT文档演模板
DNA03电子水准仪二等水准测量
记 录 计 算（技能鉴定）
•DNA03
•1
•BM1 •（1） •（4） •～Z1 •（7） •（8）
•2
•Z1～ •（4） •（1） •BM2 •（7） •（8）
•（2） •（6） •（3） •（5）
•（3） •（5） •（2） •（6）
•（9） •（10） •（9） •（10）
3、通讯 Baudrate（波特率） DATA bit（数据位） Parity（奇偶检校） End mark（结束标志） Stop bit（结束标志）
4、单位 Distance（距离） Temperature（温度）
PPT文档演模板
DNA03电子水准仪二等水准测量
完全设置
Beep （声音信号触发键）
PPT文档演模板
DNA03电子水准仪二等水准测量
2、测量 Code setting（编码设置） Decimal position（小数位数） GSI – format（GSI格式） Earth curvature correction（地球曲率改正）
PPT文档演模板
DNA03电子水准仪二等水准测量
•（11） •（12） •（13） •（14）
•（11） •（12） •（13） •（14）
PPT文档演模板
DNA03电子水准仪二等水准测量
测段小结
一测段的往返测结束后，计算下列数值。 测段距离： D中=（D往+D返）/2 往返测高差闭合差f h： fh =h往+h返 若高差闭合差符合限差要求，则计算往返测高差平均值 h均=（h往-h返）/2
➢ Off（关）、loud（高声）、nonnal（正常） 。
Data output（数据输出）
➢ RS232 —— 数据通过RS232 接口输出数据。 ➢ Internal（内存）—— 数据存入内存。
Auto –OFF（自动关机）
➢ Disable —— 不自动关机。 ➢ Enable —— 15 分钟不按键，仪器自动关机。 ➢ Sleep —— 15分钟不按键，仪器进入省电状态，按任意键 复。
PPT文档演模板
DNA03电子水准仪二等水准测量
功能
按FNC键，调出功能菜单。
• 【功能】
测试：只测不记录。 查看：显示最后一次测量结果。 编码：输入编码。
• 1 测试 • 2 查看 • 3 编码 • 4 点号
5 输入
点号：输入运行自动点号的起始 值和递增量。 输入：人工输入测量值。水准尺 读数和距离。 选择 4 （点号）
