野外钻孔编录描述格式
玄武岩心野外编录描述范文
玄武岩心野外编录描述范文一、基本信息。
今天在[具体地点]对玄武岩心进行编录，这钻取玄武岩心的钻孔编号是[钻孔编号]，钻孔深度从[起始深度]到[终止深度]，就像探索地球内部的一个小通道一样。
二、岩心外观。
刚看到这玄武岩心，第一感觉就是它长得特别敦实。
颜色嘛，整体是那种暗黑色，就像黑夜中的一块沉默的巨石被缩小放在这儿了。
仔细瞧，在黑色中还夹杂着一些灰色的斑点和条纹，像是大自然这个大画家随意泼洒上去的颜料，又像是玄武岩在漫长岁月里经历了各种奇妙事情后留下的痕迹。
它的表面摸起来挺粗糙的，不像那些光滑的石头，这种粗糙感就像是它在向你诉说着曾经在地底下遭受的压力和摩擦。
而且呀，这岩心不是那种均匀的圆柱体，有的地方稍微鼓出来一点，有的地方又凹进去一些，感觉就像是一个充满个性的不规则艺术品。
三、岩石结构。
玄武岩嘛，典型的斑状结构。
那些大一点的晶体就像镶嵌在岩石里的宝石一样，闪闪发光（当然不是真的宝石那么闪啦，就是一种感觉）。
这些大晶体叫做斑晶，主要是斜长石，就像一个个小柱子站在那里。
而周围那些密密麻麻的小晶体呢，就像是一群小弟簇拥着大哥，它们构成了基质。
这基质就像胶水一样把斑晶都黏合在一起，形成了这坚实的玄武岩。
从岩石的构造来看呢，这玄武岩具有气孔构造。
密密麻麻的气孔就像蜂窝一样，不过这蜂窝可没有蜂蜜哦。
这些气孔大小不一，大的气孔能有小拇指指甲盖那么大，小的气孔就像针眼似的。
我想这气孔肯定是在岩浆喷发的时候，里面的气体跑出去留下的，就像火山打了个饱嗝儿，然后留下了这些有趣的痕迹。
四、节理和裂隙。
在岩心上可以明显看到一些节理和裂隙。
节理就像岩石内部的小裂痕，它们有的是平行排列的，就像火车轨道一样笔直；有的呢，又交错在一起，像个蜘蛛网。
裂隙就相对更宽一点，感觉像是岩石受了比较大的力之后裂开的。
这些节理和裂隙可能会影响到岩石的强度，就像一个人的骨头有了裂缝，力量就没那么强大了。
不过呢，也正是这些节理和裂隙，让玄武岩看起来更有层次感和沧桑感。
钻孔编录野外记录表
回次
取样
分层
其他
回次号
井ห้องสมุดไป่ตู้（m）
进尺（m）
岩芯（m）
采取率（%）
样号
井深（m）
样长（m）
矿芯（m）
井深（m）
岩芯
厚度
（m）
文字描述
装订线
矿区：
备用页（钻孔编录）
矿层补充描述（矿芯素描图）
水文补充描述
其他
硐探野外编录素描图
工程编号：页码：比例尺1：100编录人：日期：
导线测量
文字描述
导线号
导线长
方位
坡度
取样情况
样号
起(m)
止（m）
样长
装订线
壁
顶
壁
矿区：福州东鑫矿业技术有限公司制
备用页（硐探编录）
导线测量
重要地质现象补充素描
其他
导线号
导线长
方位
坡度
取样情况
样号
起（m）
止（m）
样长
工程勘察野外编录描述
工程勘察野外编录描述1. 岩石描述的顺序：名称、颜色、矿物成分、胶结物成分、结构、构造、风化程度、破碎程度（或裂隙发育程度及产状要素）。
对各类岩土描述颜色时，应将复色次色放在前，主色放后。
2. 岩浆岩：a、按结晶程度：全晶质、半晶质、玻璃质b、按组成岩石的结晶颗粒的相对大小：等粒、斑状c、按组成岩石的结晶颗粒的绝对大小：粗粒（粒径大于5mm）、中粒（粒径2~5mm）、细粒（0.2~2mm）、微粒（粒径小于0.2mm）主要构造由：块状、带状、流纹状、气孔状、杏仁状及流面线等。
3. 变质岩：d、结构：变晶结构、压碎结构、变余结构e、构造：片状、片麻状、带状、斑点、块状对岩石的裂隙一般应描述其性质、张闭、充填及其连塑性，岩石裂隙根据地质力学属性可分为：压性、张性、扭性、压扭性、张扭性。
根据裂隙宽度可分为：小裂隙（小于1mm）、中裂隙（介于1~5mm）、大裂隙（大于5mm）。
对岩层、断层及裂隙产状的记录内容应当包括：倾角、倾向、密度等。
4. 碎石土：粒径大于2mm的颗粒含量超过全重的50%的土。
描述内容及顺序为：名称、主要成份、成因类型、形状、颗粒级配、充填物成份性质及其百分比数、风化程度（坚固性）、密实度，对碎石土的成份的描述应指出碎块的岩石名称。
充填物为砂土时，应描述其密度、充填物为粘土时应描述其状态，并按其重量估计含量的百分比；无充填物：则研究其空隙大小，颗粒间的接触受否稳定。
密实度鉴别：a、密实：骨架颗粒含量大于总量70%，交错排列，连续接触，井壁稳定，铁镐挖掘困难。
b、中密：骨架颗粒含量介于60%~70%，交错排列，大部分接触，铁镐可挖掘，井壁有掉块现象，取出大颗粒处能保持凹痕面形状。
c、稍密：骨架颗粒含量小于总量的60%，排列混乱，大部分不接触，井壁坍塌，铁锹可挖掘。
5. 砂土：f、砾砂：粒径大于2mm占全重的25%~50%，四分之一以上的颗粒比麦和高粱粒大。
g、粗砂：粒径大于0.5mm超全重的50%，二分之一以上的颗粒比米粒小。

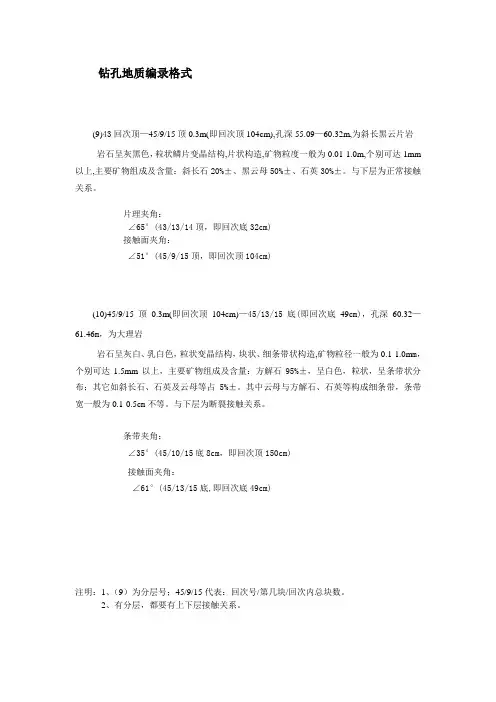

钻孔地质编录格式
钻孔地质编录格式
(9)43回次顶—45/9/15顶0.3m(即回次顶104cm),孔深55.09—60.32m,为斜长黑云片岩
岩石呈灰黑色，粒状鳞片变晶结构,片状构造,矿物粒度一般为0.01-1.0m,个别可达1mm 以上,主要矿物组成及含量：斜长石20%±、黑云母50%±、石英30%±。
与下层为正常接触关系。
片理夹角：
∠65°(43/13/14顶，即回次底32cm)
接触面夹角：
∠51°(45/9/15顶，即回次顶104cm)
(10)45/9/15顶0.3m(即回次顶104cm)—45/13/15底(即回次底49c m)，孔深60.32—61.46m，为大理岩
岩石呈灰白、乳白色，粒状变晶结构，块状、细条带状构造,矿物粒径一般为0.1-1.0m m，个别可达1.5mm以上，主要矿物组成及含量：方解石95%±，呈白色，粒状，呈条带状分布；其它如斜长石、石英及云母等占5%±。
其中云母与方解石、石英等构成细条带，条带宽一般为0.1-0.5c m不等。
与下层为断裂接触关系。
条带夹角：
∠35°(45/10/15底8cm，即回次顶150cm)
接触面夹角：
∠61°(45/13/15底,即回次底49cm)
注明：1、（9）为分层号；45/9/15代表：回次号/第几块/回次内总块数。
2、有分层，都要有上下层接触关系。
钻孔工程地质编录规范
钻孔工程地质编录内容包括：统计与描述岩芯块度及采取率，绘制岩芯块度柱状图；统计节理裂隙；确定钻孔中流砂层、破碎带、裂隙密集带、风化带与软弱夹层、岩溶发育带的位置与深度；并可按工程地质岩组用点载荷仪测定岩石力学指标。
RQD=Lp/Lt(Lp某岩组大于10cm完整岩芯长度之和，单位为m)/（Lt 某岩组钻探总进尺，单位为m
1描述裂隙与岩芯的轴夹角、裂隙宽度、充填程度、充填物成分、地下水活动形迹、裂隙面粗糙程度、有无擦痕、
2描述岩芯的孔洞与裂隙、空洞大小、形状、孔洞之间连通情况、洞壁之间有何种沉淀物、统计裂隙率
线裂隙率（条/m）=该段岩芯裂隙条数/该段芯长
岩芯块度、形状划分
长柱状.>20cm短柱状10cm-20cm大块状10cm-5cm碎块状5-2cm碎屑状<2cm
2014年11月29日文水项目部。
野外钻孔编录描述格式
英脉，采取率约**%。
※注：
1、铁路规范与工民建规范有些分类稍有不同，按照铁路工程岩土分类标准①
潮湿状态可分为：稍湿、潮湿、饱和②塑性状态可分为：坚硬、硬塑、软塑、流塑③密实程度分为：密实、中密、稍密、松散④磨圆状态分为：浑圆状、圆棱状、半棱状、尖棱状
2、依照岩土工程勘察规范，对粘性土、粉土的干强度、韧性、摇振反应、光泽
反应现场鉴别
3、岩芯分层描述根据地层、密实度划分，依照二院岩土力学参数会审要求，
1）密实度的判别，①阶地地层： 0-2m左右划为稍密、2-8m左右划为中密、以下划分为密实；②河漫滩地层：0-3m左右划为松散、3-8m划为稍密、8-20m 划为中密、以下划分为密实。
2）潮湿状态的判别，可写范围（如同一层在水位线上下分布，可写为潮湿-饱和，数据库中稠度填写饱和的代号）。
钻孔描述模板
种植土：灰褐色，松散，含大量植物根系及腐殖物。
填筑土：杂色，松散，主要由砖块、混凝土及垃圾组成。
为修建洲边化肥厂而堆积。
素填土：灰黄（褐）色，松散，主要由粉质黏土及少量碎石腐殖物组成。
粉质黏土：黄褐色，流塑/软塑/硬塑/坚硬，含约10%角砾，粒径为10～20mm，棱角状，成分主要为灰岩及砂岩，分布不均匀，中下部角砾含量约为30%，其中在0.5～0.6m夹粉砂。
黏土：褐黄色，5.3m以下为灰黄色，流塑/软塑/硬塑/坚硬，含约10%角砾，成分主要为灰岩及砂岩，粒径为12～25mm，棱角状，分布不均匀，其中4.2～4.6m角砾含量较多，粒径最大为40mm，黏性较好，可搓细条。
粉土：灰黄色，6.2～6.7m为灰白色，潮湿，稍密，手捏有砂感，不能搓条，含约5%细砂，局部夹黏土。
粉砂/细砂/中砂/粗砂/砾砂：灰白色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），砂粒成分为长石，石英，粒径为5～8mm，偶见卵石，粒径为10～50mm，其中7.0～7.3m夹粉质黏土。
细/粗角砾土：灰褐色夹褐黄色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），粒径一般为10～20mm，尖棱状，成分为石英砂岩及灰岩，充填约20%粉质黏土。
细/粗圆砾土：黄褐色夹紫红色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），粒径一般为10～20mm，浑圆状和圆棱状，成分主要为石英，长石，充填约15%粉质黏土，中下部达30%。
（初见水位以下）碎石土：灰褐色夹灰红色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），粒径60～120mm，尖棱状，成分主要为石英砂岩及灰岩，充填约10%粉质黏土，下部可达25%。
卵石土：青灰夹黄色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），卵石含量约65%，粒径一般60-120mm，最大为180mm，主要组成成分为砂岩及石英砂岩，充填约35%细粗砂及黏性土。
工程勘察野外编录钻孔描述
一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。
夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。
工程地质钻孔野外记录表
动力触探记录
锤重：Kg落距：cm钻杆直径：mm探头直径：mm
起止深度
m
钻杆长度m
实测击数N’
修正击数
N
试验深度
m
钻杆长度m
实测击数N’
修正击数N
岩土名称
试验深度
m
钻杆长度m
实测击数N’
修正击数N
岩土名称
Байду номын сангаас试验深度
m
钻杆长度m
实测击数N’
修正击数N
岩土名称
试验深度
m
钻杆长度m
实测击数N’
.5
-
.6
.6
.6
.6
-
.7
.7
.7
.7
-
.8
.8
.8
.8
-
.9
.9
.9
.9
钻探班长：记录：日期：年月日检查：日期：年月日
工程地质钻孔野外记录表
工程名称
钻孔编号
孔口标高
钻孔深度
m
钻机型号
钻孔规格
开孔
mm
护壁方法
水位
初见
m
终孔
mm
下套管深度
m
静止
m
回次进尺(m)
分层
深度(m)
地层描述
取样
起
止
土的名称
颜色
状态或密实度
成份及其他
样品编号
起止深度(m)
样品名称
钻探班长：记录：日期：年月日检查：日期：年月日
原位测试记录表
钻孔编号：
修正击数N
岩土名称
-
.0
.0
.0
.0
钻孔原始地质编录
野外攻略之野外攻略之钻孔原始地质编录钻孔原始地质编录钻孔原始地质编录目 录1 1 目的及部署原则目的及部署原则目的及部署原则 ................................................................................................................................................ 1 2 2 开机前的准备工作开机前的准备工作开机前的准备工作 .......................................................................................................... 1 3 3 钻孔施工过程中的技术要求钻孔施工过程中的技术要求钻孔施工过程中的技术要求 . (2)3.1 岩心管理 (2)3.1.1岩（矿）心排放入箱 (2)3.1.2岩（矿）心编号 (2)3.1.3岩心牌 (2)3.1.4岩心箱编号 (2)3.1.5岩心长度丈量 (2)3.1.6岩矿心拍照 (3)3.2观察分层 (3)3.3 岩（矿）心采取率的计算 (4)3.3.1回次岩（矿）心采取率的计算 (4)3.3.2分层岩（矿）心采取率的计算 (5)3.4换层孔深的计算 (5)3.4.1一个回次内换层 (5)3.4.2两个回次内换层 (5)3.4.3空回次内换层 (5)3.5 钻孔天顶角、方位角测量及要求 (6)3.6 钻孔孔深测量及要求 (6)3.7 简易水文观测及要求 (6)3.8 原始班报表及要求 (6)3.9 技术负责或地质组长的工作要求 (6)3.10 钻孔终孔 (6)3.11 钻探工程测量定位 (7)3.12 反馈工程质量问题 ........................................... 7 4 4 钻孔地质编录钻孔地质编录钻孔地质编录 (7)4.1 编录前的检查工作 (7)4.2 观察和地质描述 (8)4.2.1岩矿石定名 (8)4.2.2岩矿心的观察和描述 (8)4.3样品采集 (9)4.3.1化学样（H） (10)4.3.2光谱样（GP） (10)4.3.3物相分析样（WX） (11)4.3.4岩矿鉴定样（b、g） (11)4.3.5小体重样（XT） (11)4.4 勘探线剖面图、设计柱状图 (11)4.5 小结 (11)4.6 综合记录 ................................................... 11 5 5 资料整理资料整理资料整理 . (1212)5.1 文、图、实物资料整理 (12)5.2 编制钻孔柱状图 ............................................. 12 6 6 检查情况检查情况检查情况 . (1313)6.1 自检 (13)6.2 互检 (13)6.3 分队技术负责定期抽查 ....................................... 13 7 7 提交资料提交资料提交资料 ............................................................................................................................ 1313 8 8 编录中遇到问题的处理方法编录中遇到问题的处理方法编录中遇到问题的处理方法 . (1313)8.1 任务变更 (13)8.2 孔深校正超差 (14)8.3 补采岩矿心 ................................................. 14 9 9 钻孔验收的质量等级标准钻孔验收的质量等级标准钻孔验收的质量等级标准 . (1414)9.1 优质孔标准 (14)9.1.1岩矿心采取率的要求 (14)9.1.2孔深校正的要求 (14)9.1.3钻孔顶角误差允许值的要求 (14)9.1.4钻孔方位角误差允许值的要求 (14)9.1.5简易水文观测的要求 (14)9.1.6原始记录的要求 (15)9.1.7封孔要求 (15)9.2 合格孔标准 (15)野外攻略之野外攻略之钻孔原始地质编录钻孔原始地质编录钻孔原始地质编录钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确无误地记录。
铁路勘察野外编录描述格式
铁路勘察野外编录描述格式１填土:（有一种或几种材料组成（不）含杂物或含杂物很多（少）的土）注：如果有夹杂物，要在最后特别注明。
（如夹有少量沙类土等）。
杂填土：**颜色，潮湿状态，密实程度，岩芯呈**，主要成分以**为主，含少量**。
素填土：**颜色，（判定是什么土（黏性土、砂类土），在根据某种土的具体情况描述，）夹有**。
耕植土：**颜色，塑性状态，岩芯呈**，夹有少量（大量）植物耕系或有机质。
2黏性土：（黏土、粉质黏土、有机质粉质黏土）注：如果有夹杂物，要在最后特别注明，无可塑。
（如有机质粉质黏土含有有机质等）。
**颜色，塑性状态（坚硬、硬塑、软塑、流塑、），夹有少量姜石（**%的姜石），岩芯呈短柱状及饼状,手搓稍有黏性,有砂感,钻进正常，土质是否均匀。
3粉土：**颜色，潮湿程度，（稍湿、潮湿、湿、），密实程度（稍密、中密、密实）手搓有砂感，岩芯呈**，注：如果有夹杂物，要在最后特别注明。
无松散，粉土不描述成分和粒径。
4碎类石土：[卵石土、粗圆（角）砾、细圆（角）砾]，**颜色，潮湿程度，（潮湿、湿、水位以下为饱和），密实程度（松散、稍密、中密、密实），颗粒形状（圆形、亚圆形、棱角形、次棱角形），主要以*、*、*岩为主，一般粒径**~**mm，最大粒径**mm，颗粒是否均匀，主要以**充填，进尺**钻机**。
注：如果有夹杂物，要在最后特别注明。
5砂类土：（粉砂、细砂、中砂、粗砂、砾砂），**颜色，潮湿程度，（潮湿、湿、水位以下为饱和），密实程度（松散、稍密、中密、密实），主要以*、*、*岩为主，一般粒径**~**mm，最大粒径**mm，颗粒是否均匀，主要以**充填。
6岩石的描述：注：如果有夹杂物，要在最后特别注明。
ａ全分化**岩：**颜色，主要成分为**，原岩结构以造破坏，但尚可辨认，岩芯主要成**状，手捏易散，泡水易软化。
（夹有少量强风化块）进尺**，钻机**。
ｂ强风化**岩：**颜色，主要成分为**，**结构，**构造，节理裂隙较发（很）育，岩芯呈主要呈**状，手掰易碎，断面不新鲜，锤击声哑，无（有）回弹，（层面有铁质侵染现象）。
岩土工程野外描述【范本模板】
岩土工程野外描述培训教材前言近年来勘察市场的竞争从初期的价格竞争到目前价格、质量竞争，市场对企业的要求越来越高，这就需要企业有一批高素质的员工做保证，只有高素质的作业层才会有高质量的技术资料。
钻探记录员专业素质的高低直接决定了第一手资料的准确性与可靠性，在为公司的发展培养一批专业技术过硬的技术工人的思想指导下，我们特意编写了本教材，旨在用最简洁的方式，使我公司记录员的专业技术水平在短期内有一定程度的提高，使公司记录员上岗资格化，野外记录格式规范化，减少技术人员在后续的资料整理过程中的盲目性。
本教材共分九章，简要地介绍了岩土的成因类型，各类土的一般特性和肉眼观测特征，野外记录所要描述的内容以及钻探、取土及孔内原位测试的一般要求。
学习结束,要求各记录员掌握一般粘性土、粉土、砂土、碎石类土及软土的野外基本鉴定方法，选择合理钻具，正确进行原状样的采集和钻孔内原位测试,并进行准确记录.了解三类岩石的基本特征掌握岩石采取率、RQD的计算方法、地下水位的观测和水样的采集，基本掌握特殊土的特征和描述内容，了解其钻探、取样方法等。
第一章粘性土粘性土分为粉质粘土和粘土一、粉质粘土定义:塑性指数大于10且小于或等于17的土应定名为粉质粘土，肉眼观察，细土中有砂粒,干时不坚硬，用锤可打成细土粒，湿时有塑性有粘结力，能搓成φ0.5-2mm 的土条，长度较小，用手搓、捻感觉有少量细颗粒，稍有粘滞感觉。
二、粘土定义：塑性指数大于17的土定为粘土，肉眼观察较细腻，一般无砂粒，干时很坚硬，用锤可打成碎块，湿时塑性粘性大,土团压成饼时,边部不裂，能搓成φ=0。
5mm 的土条，长度不少于手掌，用手搓捻有滑润感觉，当水分较大时，极为粘手，感觉不到有颗粒存在。
三、描述内容：颜色、状态、包含物、光泽反应、摇震反应、结构及层理特征1、颜色：主色在后，次色在前.2、状态:①坚硬：干而坚硬，很难掰成块。
②硬塑：用力捏先裂成块后显柔性，手捏感觉干，不易变形，手按无指印。
工程地质编录 描述模板
准确无遗漏的记录，并根据换层岩心进行详细描述。
2.2.5ቤተ መጻሕፍቲ ባይዱ野外描述小常识：
1、岩层厚度分类
层厚分类
单层厚度 h (m)
巨厚层
h＞1.0
厚层
1.0≥h＞0.5
中厚层
0.5≥h＞0.1
薄层
h≤0.1
2、岩芯完整程度的描述：
长柱状：L>15cm；短柱状：10<L<15 cm；饼状、扁柱状 L<10cm；碎裂状、砂状。
1.2 粉土
××色，密实程度，潮湿程度，夹杂物及其主要成份是××，层理及夹层情况，是否含砾、卵石 及百分比含量等
示例:
粉土：黄褐色，密实，稍湿，夹杂砾石，砾石成份以灰岩为主，浑圆状，一般粒径为 5～20mm，最 大粒径为 80mm。
粉土：褐黄色，密实，潮湿， 2.5～2.9m 夹杂粉质黏土薄层，局部夹少量砾石，棱角状，一般粒 径为 3～20mm。
洞内是否有水
示例:
14.5～15.4m，溶洞，洞顶基岩强风化，取芯破碎，块径为 1～15mm；洞底取芯较完整，多为长
4
安全第一
质量为本
柱状、短柱状，节长一般为 4～15cm；洞内充填粉质黏土，黄褐色，硬塑，夹杂砾石， 砾石成份以 灰岩为主，一般粒径为 3-20mm，最大粒径为 50mm；溶洞充填度约 60%。
粉质黏土：黄褐色，硬塑（坚硬、软塑、流塑），夹杂少量碎石，碎石成份以灰岩为主，棱角状， 一般粒径为 2～20mm，最大粒径为 25mm
粉质黏土：黄褐色，硬塑，20.0m～30.5 和 40.5m 以下为坚硬，局部夹少量铁锰氧化物，其中 28.5～ 29.5m、35.5～37.0m 夹杂砾石， 砾石成份以灰岩为主，棱角状，一般粒径为 3～20mm，最大粒径为 50mm。
钻孔岩芯描述
青灰夹黄色，稍密，稍湿，母岩成分主要为石英砂岩，粒径一般55~80（70~100）mm，含量约占60%（55~75%），次圆状，磨圆度较好，粘土细沙充填。
泥岩
褐红色（紫红色），泥质结构，层状构造，成分主要为粘土矿物，局部含有灰绿色砂质斑团和条带，泥质胶结，裂隙不发育。
其中：2.60~4.40m为强风化带，岩质较软，手捏易碎，岩芯破碎，多呈块状、碎块状，少量短柱状；
低液限粘土
红褐色（灰黄色），可塑~硬塑状，土质较均匀，含强风化基岩碎块，含量约20%（15~25%）,韧性中等，干强度中等，手可搓条。
淤泥质低液限粘土
灰褐色（黑褐色），软塑~可塑状，含有较多腐殖质，微具腥臭味。
含砾粘性土
红褐色（灰黄色），可塑~硬塑状，土质不均匀，局部含碎石（圆砾、卵石、碎石）成分，粒径约2~50（30~60）mm，含量约33%（28~40%）。
4.40m以下为中风化带，岩质稍硬，锤击易碎，岩芯较完整，多呈柱状，节长一般为8～22（15~25）㎝，最长为26（23~30）cm，少量块状，块径为5～8cm。
全风化，结构构造基本被破坏，岩芯呈源自状。砂岩浅黄色（灰白色、紫红色），砂质结构，层状构造，矿物成分为长石、石英及云母等，钙质胶结，裂隙不发育。
其中：2.60~4.40m为强风化带，岩质较软，手捏即碎，岩芯较破碎，呈砂状及圆砾状；
4.40m以下为中等风化带，岩质较硬，锤击难碎，岩芯较完整，多呈短、长柱状，节长约8~17（12~22）cm，最长约23（15~25）cm。
素填土
黄褐色（灰褐色）。成分主要由人工回填粘性土、卵石、泥、砂岩碎块组成，其粒径一般为10-150(70~160)mm，最大可达200(180~250)mm，含量约占全重的30%（25-50%），松散~稍密（密实），稍湿，为随意性堆填，回填年限：3年以上。
工程地质编录(描述)模板
工程地质编录模板注意事项1、在钻探前必须明确本工点内是否出露（或隐伏）断层、破碎带！在钻探过程中发现破碎带必须仔细描述，并及时反映到地质组！2、对斜坡钻孔一定要注意观察周围地形地貌，看是否有滑坡发育，一旦发现软弱层及时向地质组反映！3、初始水位和稳定水位必须按要求量测！4、钻探过程中发现溶洞，对其深度、大小、特征等必须严格准确把握和描述！5、在土类颜色变化明显时、基岩换层处必须要分层，并详细描述。
一、土类描述1.1黏性土（黏土、粉质黏土）描述应包含内容:××色，潮湿程度，夹杂物及其主要成份是××，夹层情况，是否含砾、卵石及百分比含量、光泽反应等。
注：光泽反应就是切面对光线的反应，一般情况下描述为“光滑”、“稍有光滑”、“粗糙”。
示例:黏土：黄褐色，硬塑（坚硬、软塑、流塑），18.4m以下为坚硬，切面光滑，夹杂少量碎石，碎石成份为强风化灰岩，棱角状，一般粒径为2～20mm，最大粒径为25mm；土质均匀，手可搓成细于0.5mm的长条。
粉质黏土：黄褐色，硬塑（坚硬、软塑、流塑），夹杂少量碎石，碎石成份以灰岩为主，棱角状，一般粒径为2～20mm，最大粒径为25mm。
粉质黏土：黄褐色，硬塑，20.0m～30.5和40.5m以下为坚硬，局部夹少量铁锰氧化物，其中28.5～29.5m、35.5～37.0m夹杂砾石，砾石成份以灰岩为主，棱角状，一般粒径为3～20mm，最大粒径为50mm。
1.2粉土××色，密实程度，潮湿程度，夹杂物及其主要成份是××，层理及夹层情况，是否含砾、卵石及百分比含量等示例:粉土：黄褐色，6.2～6.7m为灰白色，密实，稍湿，手捏有砂感，不能搓条，含约5%细砂，局部夹黏土、杂砾石，砾石成份以灰岩为主，浑圆状，一般粒径为5～20mm，最大粒径为80mm。
1.3砂土（粉、细、中、粗、砾）××色，密实程度，潮湿程度，主要成份是××，级配良好（或差），有无黏粒（或估计黏粒含量）等示例:粉砂/细砂/中砂/粗砂/砾砂：灰白色，松散/稍密/中密/密实（根据标贯试验确定），稍湿/潮湿（初见水位以下）/饱和（稳定水位以下），砂粒成分为长石，石英，粒径为5～8mm，偶见卵石，粒径为10～50mm，其中7.0～7.3m夹粉质黏土。
钻孔编录
钻孔编录
1、首先是查看岩性并且将分层界线找出来，用彩笔将
分层的地方做上记号，在将岩性观察完毕后并分层
然后便开始编录。
2、编录时先抄录机台的班报表，再量取分层处的米数
并记录在记录表上。
量取时以回次票上的米数为准
然后用米尺量出分层处在本回次的米数然后用前一
回次的进尺米数加上所量取的米数（前一回次米数
是A，分层处量取米数是B，那么分层处米数
M=A+B）。
然后进行岩性描述，描述时将岩心的颜
色、结构、构造、粒度、矿物成分、次生变化、矿
化程度等都加以描述。
3、将所有的岩性和分层米数记录完成后，计算出每层
岩心长、每层岩心采取率。
并用量角器量出轴夹角。
量取轴夹角时应将寻找具有代表性的轴夹角，然后
用铅笔将岩心上的层理描清楚，再将岩心平放，用
量角器量取，注意读数时应从90°处开始数刻度到
岩心层理处。
量取的轴夹角不宜过多或太密，否则
不易于画图。
编录完成后用相机将岩心拍照。
4、回家后做出钻孔柱状图和钻孔剖面图。
画钻孔柱状
图时要有图名、开孔日期、终孔日期、终孔深度、
孔口坐标、图号、顺序号、编录、审核、日期等。
而画剖面图时应先矫正再按比例尺阵列复制。
ZK02钻孔野外编录
岩心长 残留岩 岩心采取 岩心编号 岩 性 描 述 度（m） 心(m) 率(%) 80.00 0.40 0.40 80.00 (1)黄色残坡积碎石粘土和耕植 0.40 80.00 土 0.50 100.00 0.50 100.00 0.50 31.25 1.20 75.00 1.40 87.50 （2）强风化土黄色粉砂质板 1.30 81.25 岩，岩芯碎块状，铁染较强。 1.30 81.25 1.30 81.25 1.35 79.41 1.10 84.62 (1-3)/3 1.30 92.86 (1-4)/4 （3）13.8～27.9m灰绿色粉砂质 2.40 80.00 (1-2)/2 板岩，岩芯破碎，碎块短柱状为 1.60 80.00 (1-3)/3 主，长柱状占50%弱，节理面铁 1.60 80.00 0/0 染普遍。 2.40 80.00 (1-6)/6 2.60 86.67 (1-6)/6 2.00 101.01 (1-7)/7 1.10 98.21 (1-3)/3 （4）27.9～44.96m灰绿色粉砂 1.60 94.12 (1-3)/3 质板岩，岩芯长柱状为主，约占 1.80 93.75 (1-5)/5 80%，少数长达0.5～0.8m，层面 1.60 88.89 (1-3)/3 近水平。 2.00 100.00 (1-5)/5 1.35 88.82 (1-4)/4 2.60 89.04 (1-3)/3 1.90 95.00 (1-6)/6 2.00 100.00 (1-1)/1 （5）44.96～55.14m灰绿色粉砂 2.00 100.00 (1-4)/4 质板岩，短柱状为主，少量长柱 1.40 95.89 (1-3)/3 状，RQD值50%，层面近水平。 1.30 100.00 (1-4)/4 1.60 98.77 (1-4)/4 1.65 97.06 (1-4)/4 2.90 96.67 (1-7)/7 （6）55.14～68.62m灰绿色粉砂 质板岩，长柱状，0.1～0.7m， 节理较发育，未见充填。
工程地质野外钻探记录
工程地质野外钻探记录钻孔概况：钻孔编号：CEZT-01钻孔深度：100米钻孔直径：150毫米钻孔施工日期：2024年5月1日所在地点：XX市XX县地质概况：本次钻孔位置位于一块属于地层构造复杂的地区，主要地层有砂质、粉砂质、泥质、黏土质和砾石等。
该地层具有较强的岩性变化和地质构造，有一定的断层和褶皱。
地表覆盖了一层厚度约为2米的表层土壤。
钻探记录：1.钻探仪器：本次钻探采用先进的钻探设备，包括液压钻机、钻杆等设备，钻杆采用合金钢材质。
2.钻杆安装：首先，将第一节钻杆固定在钻机上，并通过钻孔进行打桩，然后逐步加装钻杆，直至达到所需钻孔深度。
3.钻探过程：在钻孔过程中，定期进行钻孔进展记录，包括每过5米的深度、孔壁土质等信息。
同时，还要注意地下水位的变化情况。
4.地下水位：本次钻孔测得的地下水位为10米处，地下水位较浅，可能会对后续的施工带来一定的影响。
5.地层变化：钻探过程中遇到多个地层的变化，主要包括砾石层、黏土层和砂质层。
其中，砾石层厚度约为20米，砾石颗粒较大，黏土层厚度约为15米，黏土质较致密，砂质层厚度约为50米，颗粒较细。
6.岩石采样：在钻探过程中，采取了一定数量的岩石样品，并做了不同深度的样品分析和试验，以便了解地下地质情况。
7.钻孔处理：钻孔完成后，需要对孔壁进行处理，以保证孔壁的稳定性和安全性。
一般采用灌注注浆的方式进行孔壁处理，能有效地加固孔壁，并提高钻孔的质量。
8.结束记录：本次钻孔过程顺利完成，钻探结果符合预期。
建议在后续施工过程中，根据钻孔记录的地质情况，采取相应的措施，以确保施工的安全性和稳定性。
钻孔布孔及编录
钻探布孔及编录
一、钻探的布孔；
首先明确本矿区的探矿性质及调查程度并结合已做的或已设计的将要进行的探矿工程根据实际需要进行钻孔的设计及布置就设计而言应该在充分考虑已做工作的前提下在地质图上做出合理密度的钻孔设计接下来需要实际考察调查区域并将已在地质图上设计出的钻孔投放到实际地质位置看是否在没有脱离剖面线及探槽的情况下做到控矿或验矿的效果如果吻合则算合理否则则应该根据实际情况在进行相应的调整总之不能脱离实际剖面线在实际设计钻孔没有脱离剖面线的前提下应该结合实际情况综合考虑钻孔距蚀变岩体层的位置关系即钻孔既要有合适的置钻平台又需要注意不能离蚀变岩体层太远做到以最小的代价达到最好的效果需要强调的是还需要注意钻探的性质是控矿钻还是验证钻如果是验证钻其目的主要是验证其矿的存在与否故设计以打出矿体即可相反如果是控矿钻则需要根据已有的成果设计出必须探到矿体的实际规模为目的最后还要注意就是钻孔的设计必须考虑调查区设计中设计的钻孔量不能超出以设计的钻孔量。
一、钻孔的编录
针对钻孔的编录应该自开钻之日起做到野外实际实时跟踪编录而在开钻前作为地质人员应该做好各项钻前工作主要包括方位角和倾角的确定及安全事项等问题监督在编录钻孔时需要配合钻机人员做好地质相关的工作同时需要独立完成以下几项工作
1、认真测量每次钻的进尺和岩心及矿芯的长度尽量确保所测数据与实
际情况相符同时做好钻取进尺、岩矿心长度的现场编录，尽而算出岩矿心的采取率
2、认真观察钻取岩心的岩性结合放大镜及时对岩层和矿化体进行划
分及时根据需要做好光谱样、光片样、化学样的采集同时做好及时的现场钻孔编录
3、配合钻机人员使钻探工程顺利安全的进行到底。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
※注：
1、铁路规范与工民建规范有些分类稍有不同，按照铁路工程岩土分类标准①潮湿状
态可分为：稍湿、潮湿、饱和②塑性状态可分为：坚硬、硬塑、软塑、流塑③密实程度分为：密实、中密、稍密、松散④磨圆状态分为：浑圆状、圆棱状、半棱状、尖棱状
2、依照岩土工程勘察规范，对粘性土、粉土的干强度、韧性、摇振反应、光泽反应现
场鉴别
3、岩芯分层描述根据地层、密实度划分，依照二院岩土力学参数会审要求，
1）密实度的判别，①阶地地层： 0-2m左右划为稍密、2-8m左右划为中密、以下划分为密实；②河漫滩地层：0-3m左右划为松散、3-8m划为稍密、8-20m划为中密、以下划分为密实。
2）潮湿状态的判别，可写范围（如同一层在水位线上下分布，可写为潮湿-饱和，数据库中稠度填写饱和的代号）
碎石类土按动探确定密实程度
N63.5N63.5≤7 7＜N63.5≤15 15＜N63.5≤30 N63.5＞30
N120N120≤4 4＜N120≤7 7＜N120≤10 N120＞10 密实程度松散稍密中密密实
砂类土按标贯确定密实程度
N N≤10 10＜N≤15 15＜N≤30 N＞30 密实程度松散稍密中密密实
黏性土按标贯确定塑性状态
N N≤2 2＜N≤7 7＜N≤35 N＞35 密实程度流塑软塑硬塑坚硬。
