通信直放站故障处理

随着近年来通信无线市场的需求和传输技术的革新，促使通信无线设备越来越集成化、人性化、功能化。无线通信领域各种技术的互补性日趋鲜明。这主要表现在不同的接入技术具有不同的覆盖范围、不同的适用区域、不同的技术特点和不同的接入速率。铁路通信应用较广的模式有直放站传输模式，研究其使用和维护，总结日常出现的故障克服更有利于日后维护和设备的稳定使用。

标签：直放站；开通；故障；解决

前言

无线通信技术近十年的变更非常瞩目，我国无线频率资源也较为丰富，推進不同技术相关频谱的规划和应用工作是现在政府和各个行业应该推进的工作之一。比如3G/4G可解决广域网的传输需求；WLAN可解决中距离的较高速传输；UWB超宽带可解决近距离的超高速无线传输。因此在组网上要考虑一体化，多技术并用的方式实现不同用户群体的需求。未来的无线通信网络将是一个综合的一体化的解决方案，各种无线技术都将在这个一体化的网络中发挥自己的作用。有线传输与无线传输的结合，长距离与短距离或超短距离的高速传输的结合，满足不同行业、不同群体的需求为出发点的革新。

在铁路无线通信网络中，无线直放站的组网方式以其结构简单、安装方便、设备稳定性强、覆盖面积满足铁路通信的要求等特点，被铁路通信专业广为使用，其安装较基站便利，建设周期较短，并且不受各方面的的限制等优点，在各个管辖线路中广泛使用。针对直放站使用中的一些常见障碍和解决方式做个归纳和分析。

1 直放站简介

铁路无线直放站主要是由近端机、远端机、连接光纤、耦合器等设备构成。

车站信号通过耦合器耦合，进入近端机，经过光电转换，传输至光缆，远端机接收到光信号后，转换为电信号，并进行放大，通过天线向外覆盖，传输到隧道内的移动机车，使处于隧道内的机车台和手持台有较好的接收效果，同时将机车发出的反向信号通过天线接收并放大后，由光缆发回近端机，再由近端机转换后传回车站电台。实现车站与隧道内的机车之间的异频半双工通讯。

2 安装调试

设备在投入运营前做好安装和调试工作，确保设备的稳定运行，一般安装近端机、远端机较为简单，大多都是成品根据图纸组网，较为简单。调试工作做好以下几个方面。

直放站最常见故障及处理方法

直放站最常见故障及处理方法 1、直放站轮询失败拨打监控电话是否可以打通，通的话重新轮询确定是否已恢复正常，不正常则去现场处理。首先检查设备供电是否正常，检查电源模块工作是否正常，检查监控板工作是否正常，取出监控卡清除卡内短信，确认卡是否停机或损坏，还是不行检查软件设置参数是否正确，如短信中心号码设置是否正确等，没有问题检查MODEM接收信号是否正常，最后都不行就更换MODEM和监控板。 2、下行驻波告警首先用驻波仪检查直放站输出口主干馈线是否驻波过高，检查线路接头是否进水或被破坏，查出故障点整改后可以恢复，天馈驻波正常则调整直放站设备驻波告警参考值设置是否正确，或者降低直放站的输出功率可以得到解决。 3、下行欠功率告警首先检查直放站参数设置是否正确，调整增益是否可以恢复，如果数据正常，检查下行低噪放和功放，或是施主信号变小，还有可能施主基站频点更改直放站没有及时更新。 4、直放站覆盖区无信号 `查施主天线是否有故障，检查分布系统是否被破坏。 5、直放站信号变弱电脑检查输出信号是否变小，参数设置是否改变，调整增益是否可以改善，检查分布系统是否驻波太高。 6、基站有上行干扰上行底噪大，主要是直放站离基站较近，增益太大。通过减小上行增益可以使底噪下降。还有检查直放站的杂散是否超标。 7、光收发模块故障首先检查光模块光输出是否正常，再检查光输入是否正常，如果出现LD ALARM则光模块发有故障，更换，如果出现PD ALARM有可能是另一端的光模块出现故障，也可能是光纤线路出现故障，需检查远端的输出是否正常判断故障出现在哪里。 8、覆盖区手机上线困难，呼不出出现手机上线困难主要原因是上下行增益设置不平衡，手机发射功率大，接入网络困难，接入网络时间长，要求上下行增益差不超过3-5dB。如果设置正确那就可能是上行低噪放和攻放故障，还有个可能是施主基站话务量太大导致上线，电话打不出。 9、效果监控轮询失败效果监控软件故障，重启设备就可以恢复，效果监控供电故障，或者效果监控卡出现停机等现象。也有可能效果监控硬件故障，比如卡槽坏等明显故障。 10、效果监控接收电平强度告警首先检查直放站工作是否正常，再检查耦合器和连接线是否有故障，还有检查平台告警范围设置是否合适。 11、切换失败掉话进出电梯发生切换失败掉话，原因是小区列表没有做好导致掉话，检查电梯厅信号和电梯内信号两个小区的领区列表。直放站选信源要选用原大楼内的主导频点作为信源覆盖，尽量减少切换。 12、微蜂窝信号泄露室内分布低层天线安装太靠边或者是大楼外墙损耗较小导致室内微蜂窝信号泄露，处理方法；更改室内分布系统器件或主机输出降低天线输出电平，更改天线位置，更换成定向天线，修改微蜂窝和室外宏蜂窝信号切换电平差等。 13、大楼高层信号显示满格，但经常掉话，通话质量差

通信系统故障处理手册广播系统

通信系统故障处理手册广播系统公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

通信系统故障处理手册第X部分广播系统

目次 1 前言........................................................ 2 范围........................................................ 3 引用标准.................................................... 4 术语和定义.................................................. 5 不间断电源系统.............................................. 故障处理前的准备工作....................................... 故障处理原则............................................... 故障处理流程............................................... 通信广播系统设备故障处理方法............................... 通信广播系统设备故障处理流程............................. 通信广播系统设备应急故障处理............................. 常见通信广播系统设备故障处理方法...........................

中兴基站设备故障处理指导书

中兴基站设备故障处理指导书 V 1.0 网优中心系统分析部 2010年2月

版本说明

目录前言 (5) 告警级别说明 (5) 紧急告警 (6) 硬件狗或LICENSE文件非法。 (6) 主要告警 (6) 未探测到CCM/BDM/CBM。 (6) PWRD485通信链路断。 (7) BTS掉站。 (7) 一次电源电池充电压过高。 (7) 一次电源电压过低。 (7) GPS处于搜星状态。 (8) GPS天馈开路。 (8) GPS卫星丢失。 (9) E1底层误码率高。 (9) PPP_UID链路中断。 (9) 第一条中继线错误。 (10) 检测到A BIS口E1连接变化。 (11) 温度告警。 (11) 机房烟雾告警。 (12) 次要告警 (12) PPM板异常或不在位。 (12) PSMB的+5V无输出告警。 (13) PSMB异常或不在位。 (13) PSMC异常或不在位。 (13) PSMD板异常或不在位。 (13) SAM板上DC-DC电源模块无输出告警。 (14) PPP链路HDLC故障。 (14) PPP链路故障。 (14) 中继线不可用。 (14) 背板拨码开关被改变。 (15) 未探测到CHM。 (16) 未探测到PA。 (16) 未探测到RFE。 (16) 未探测到TRX。 (17) 无法探测到GCM。 (17) CCM检测到GPS状态异常告警。 (17) CSM自检未通过。 (18) RFCM数据链路告警。 (18) RFIM数据链路告警。 (19) 未探测到RTR。 (19)

PA关断。 (19) PA去使能。 (20) 低功率告警。 (20) TRX反向链路RSSI低告警。 (21) 反向RSSI偏高。 (21) 未探测到FCE。 (22) 风扇故障告警。 (22) 湿度传感器没有安装或已经损坏告警。 (22) 湿度告警。 (23) 防雷器告警。 (23) 提示告警 (23) GPS长时间预热。 (23) GPS天馈故障。 (24) 时钟模块处于预热状态。 (24) 网元中单板已插，但OMC未配置。 (24) 未探测到SAM。 (24) 中继告警指示信号。 (25) HDLC通道不可用。 (25) 中继信号丢失。 (25) RFCM自动定标失败告警。 (26) TRX射频频综异常。 (26) RFE接收链路LNA过欠流。 (26) RFE低功率告警。 (26) 过去15分钟中继链路误码水平超过阈值。 (27)

10-掉话类故障分析与处理

M900/M1800 基站子系统故障处理手册目录目录第10章掉话类故障分析与处理...........................................................................................10-1 10.1 概述...............................................................................................................................10-1 10.1.1 掉话问题描述......................................................................................................10-1 10.1.2 掉话的计算公式..................................................................................................10-3 10.2 导致掉话的几种因素......................................................................................................10-4 10.2.1 覆盖引起的掉话..................................................................................................10-4 10.2.2 切换引起的掉话..................................................................................................10-6 10.2.3 干扰引起的掉话..................................................................................................10-8 10.2.4 天馈引起的掉话................................................................................................10-10 10.2.5 传输引起的掉话................................................................................................10-11 10.2.6 无线参数设置不合理.........................................................................................10-11 10.2.7 其它原因引起的掉话.........................................................................................10-12 10.3 典型案例......................................................................................................................10-13 10.3.1 优化切换参数减少掉话.....................................................................................10-13 10.3.2 直放站干扰引起掉话.........................................................................................10-13 10.3.3 MAIO相同引起干扰掉话...................................................................................10-15 10.3.4 上下行不平衡....................................................................................................10-15 10.3.5 孤岛效应引起掉话.............................................................................................10-16 10.3.6 与版本相关的参数设置.....................................................................................10-17

谈通信电源常见故障与处理

谈通信电源常见故障与处理发表时间：2014-09-03T08:45:45.297Z 来源：《科学与技术》2014年第5期下供稿作者：李铁洲 [导读] 如果防雷器没有损坏，而监控单元报防雷器告警，就需要检查防雷器的接触是否良好，可以将防雷模块拔下来重插。黑龙江省兴隆林业局沙河子林场李铁洲摘要：在现代化通信系统建设中，通信电源常见故障对通信传输造成了影响，目前通信行业已经服务于金融、政府、企业等社会各行业体系中，所以通信系统的稳定对很多行业有着重要的影响。本文就过去多年的实际工作经验分析，对通信电源中常见故障进行全面总结和分析，并详细的阐述其各类故障处理措施。关键词：通信电源；防雷器；通信系统 1、引言在现阶段社会发展中，电源已成为通信系统中不可缺少的一部分，因为其在应用的过程中通常都是采用模块化设计为主，因此一般在发生局部或者单元的故障时一般都不会再次进行扩散。目前常见的电源性故障按其故障程度可以分为一般性故障和紧急故障两种。 2、通信电源概述通信电源主要指的是直接向通信设备提供安全、稳定、可靠地电力基础设备，是通过各种供电系统和基地系统来确保通信站运行安全和稳定的一种综合性基础设施，也是通信系统的核心部件。就现代化社会发展中，通信技术的应用与作用显得尤为必要，同时对于社会的健康持续发展更是有着重要意义与作用。随着近年来电子科学技术的发展，通信信息技术也得到了良好快速的发展。这就带动了通信电源的不断发展，为通信电源的应用提供了良好的应用保障和市场基础。就目前的通信电源构成分析总结得出，通信电源是想通信设备提供电源的直流开关电源，在应用的过程中其主要是由交流配电、整流柜、监控模块和直流配电等组成。因此在应用的过程中通常都需要对电源进行全面、科学、系统的监控和操控，避免受到运行因素的影响而出现大范围的故障现象。 3、交流配电单元的故障处理 3.1防雷器单元防雷器是通信电源中的重要组成部分之一，通常都是由四个片状的防雷单元构成，在运行的过程中其中有三个防雷单元具备着一定的显示状态，可以单独作为防雷显示单元和是否处于完好状态的解决方法分析模式。防雷单元窗口颜色为绿色时，表示防雷单元处于完好状态；某个防雷单元窗口颜色为红色时，则表示该防雷单元已损坏，应尽快更换防雷模块。如果防雷器没有损坏，而监控单元报防雷器告警，就需要检查防雷器的接触是否良好，可以将防雷模块拔下来重插。如果是菲尼克斯的防雷模块，则需要检查底座是不是良好。 3.2交流输入缺相当监控单元或后台报交流输入缺相时，如果确定交流真的确相则无需理会；如果交流实际没有确相，而是检测问题，那么可能是交流变送器出现故障。可以用万用表测量变送器的端子是否有 3V 左右的直流电压，如果某一个没有，则说明交流变送器损坏，应急解决办法是将该端子的检测线并到其他两个端子的任意一个上；长久解决办法则须更换交流变送器。更换交流变送器的方法：首先必须断开电源系统的交流电和关掉监控单元的电源，否则可能对人身造成伤害或烧坏交流变送器。更换时如果连接线上没有标识，那么在拆交流变送器之前需要要做好相应的标识，否则在安装时会造成不便。注意事项：安装好交流变送器后，需要检查连线无误后，方可送上交流电，然后打开监控单元的电源。核实交流显示是否与实际测量电压相符。 3.3交流接触器不吸合对于采用交流接触器自动切换的电源系统，如果交流接触器不吸合，那么可能是下面几个情况引起的：①交流输入的 A相缺相；②交流接触器线圈供电保险丝烧坏（此故障出现在早期的电源柜）；③控制交流接触的辅助交流接触器损坏（早期电源上有辅助交流接触器）；④交流接触器控制板（CEPU板）出现故障；⑤交流接触器线圈烧坏。解决方法：用万用表进行检查，断开交流输入用万用表测量交流接触器的线圈，如果开路，那么说明交流接触器损坏，更换交流接触器即可。 4、直流配电单元故障处理 4.1监控单元出现直流断路器断开告警从两个层面考虑：①属于正常告警，直流断路器确实已经断开，无需处理；②断路器没有断开，但是监控单元出现告警，出现这个故障是由于检测线出现断开所致。处理方法：检查断路器的检测线，也可以用“替换法”来定位问题所在。 4.2直流断路器故障蓄电池下电保护用的直流断路器使用的是常闭触点，在不控制的情况断路器是闭合的。如果给了断路器的断开控制信号，但是断路器不断开，那么说明断路器已经出现了故障，更换即可。 4.3直流输出电流显示不正确直流电流显示不正确分两种情况：①显示值与实测值比较偏大或偏小，原因是电流传感器的斜率选择不正确，在监控中将调整斜率调整合适即可；②电流显示出现异常情况，非常大或电流值显示不稳定。对于用分流器检测电流的设备来说是检测通道不通导致的：一种可能是分流器两边的检测线接触不良，可以关掉监控单元的电源，取下检测线用电烙铁将其焊接好即可；另外一种可能就是检测线接插件插针歪或接触不好，可以用镊子之类的工具将歪针校正或将接插件插好即可。 5、整流器故障处理 5.1整流器无输出整流器不工作，面板指示灯均不亮，首先检查交流电输入是否已经供到了整流器（检查整流器的交流输入开关是否合上），其次检查整流器的输入熔丝是否熔断；另一种情况是模块可能发生故障，此时需要更换故障模块。 5.2过热整流器内部主散热器上温度超过85℃时，模块停止输出，此时监控单元有告警信息显示。模块过热可能是因为风扇受阻或严重老化、整流器内部电路工作不良引起，对前一种原因应更换风扇，后一种原因需对该电源模块进行维修。

通信联络系统设备故障抢修应急预案

设备故障抢修应急预案一、目的为建立健全我矿通信保障和通信恢复应急工作机制，提高应对我矿突发时间的组织指挥能力和应急处置能力，保证应急通信指挥调度工作的需要，确保我矿通信的安全畅通，特制定本预案。二、适用范围 ①矿区重大通信事故 ②矿生产、生活区特大自然灾害、事故灾难、突发公共卫生事件 ③矿下达的重要通信保障应急保障任务三、工作原则在矿党委、行政的领导下，通信保障和通信恢复工作坚持统一指挥、分级负责，严密组织、密切协同，快速反应、保障有力的原则。四、组织机构和职责应急组织机构：成立矿通信联络系统保障应急领导组，办公室地点设在矿监控室组长：安全矿长副组长：监控主任成员：监控室全体工作人员职责： ①监控室负责全矿井上、下通信联络系统线路及设施的日常维护、检修、保养工作，保障通信联络系统的畅通运行。

②负责全矿内部通信联络系统线路及设备、设施的安装敷设与拆卸工作 ③负责矿备用通信联络系统设备、设施的管理与保养工作 ④负责与接入的通信运营商的联络与沟通工作五、预防和预警矿通信保障应急办公室要从制度、技术实现、业务管理方面建立健全通信网络安全的预防和预警机制。 ①预防机制日常工作中要加强业务知识的学习、提高思想素质、增强忧患意识，加强对通信联络系统网络的安全检查和消除安全隐患，加强通信重点保障目标的监管，做好线路与设备的维修保养，定期进行线路检测，及时排除通信设备、设施的故障，提高应对突发事件的能力。 ②预警监测监控室要与矿各有关部门建立有效的信息沟通渠道，为通信联络系统故障的反馈搭建“绿色通道”，加强日常维护，及时发现预警信息。 ③预警行动当监控室获得通信联络系统预警信息后，应立即通知通信联络系统保障应急组，由通信联络系统保障应急组部署通信联络系统保障应急工作的应急措施，并通知通信维修小组做好预防和通信保障应急工作的各项准备工作。通信维修小组在获得预警信息后，应对预警信息加以分析，按照

通信故障处理管理规程

通信故障处理管理规程目录 1、目的 (3) 2、适用范围 (3) 3、职责 (3) 4、相关文件 (3) 5、故障管理 (3) 5.1、通用通信故障分类和界定 (4) 5.1.1、通信事故的界定范围 (4) 5.1.2、重大故障的界定范围 (4) 5.1.3、严重故障的界定范围 (6) 5.1.4、其他故障界定 (8) 5.2、专业网通信故障分类和界定 (8) 5.2.1、移动网故障分类和界定 (8) 5.2.2、数据固定网故障分类和界定 (11) 5.2.3、传输网故障分类和界定 (16) 5.3、通信故障处理 (17) 5.4、通信故障的预防和预警 (22) 5.5、通信故障的考核 (23) 6、记录 (23) 7、流程图 (23)

7.1、通信故障管理流程图 (24) 7.2、通信故障预防和预警流程图 (25) 8、更改一览表 (26) 通信故障处理管理规程

1、目的为加强对通信故障的管理，确保公司通信网络的安全运行，明确故障处理流程，建立故障预防、预警机制，特制定本规程。 2、适用范围本规程适用于中国联通有限公司河北分公司各专业网的故障管理。 3、职责 3.1、省分运行维护部负责公司通信故障的监督管理；组织处理全省通信事故、重大故障和严重故障。 3.2、省分运行维护部负责直接管理的各专业网故障隐患的识别；负责建立预防和预警机制；对通信故障进行调查、分析。 3.3、市分运行维护部负责本公司通信故障隐患的识别；在省分运行维护部的指导下，建立本公司通信故障预防、预警机制；配合省分对通信事故、重大故障和严重故障进行调查、分析；负责组织一般故障的调查、分析、处理。 4、相关文件《中国联通电信网运行维护质量指标》《客户服务标准》《电信网运行维护质量标准》《网络运行维护控制程序》 5、故障管理

常见基站故障指标异常处理

第一节：关于Path balance值的问题作者：张雨 P-b值是反映RTF性能的一个参数，它的计算公式为pathbalance=uplink path loss-downlink path loss+110，故它的最佳值应为110。P-b值不正常是在基站维护过程中经常遇到的问题，它会影响到拥塞、掉话等一些敏感的指标，也会造成通话质量的下降。第一部分：造成P-b值不正常的原因造成P-b值不正常的原因有很多，既有软件方面的，也有硬件方面的。总结起来主要有以下几个方面： 1．基站数据定义错误 2．话务量太低也会造成P-b值不正常 3．相邻小区或本小区同频或邻频干扰也会造成P-b值不正常 4．射频通路、接收通路硬件故障及连接错误 5．载频本身故障 6．带外干扰第二部分：解决P-b问题的步骤我们知道了造成P-b值不正常的原因，因此先不要急于下站，我们可以先进行一下前期的分析。这有助于我们尽快的解决问题。这个分析主要是根据OMC终端的统计来做的。一．先看一下基站是否有告警。二．是否由于话务量太低，载频无占用造成P-b值不正常（P-b值为0）。

三．检查相关数据是否有定义错误。这包括： 1．接收天线的位置定义是否正确 2．定义的合路器类型是否正确 3．载频和RTF的相关定义是否正确 4．基站内及相邻基站是否存在同频或邻频干扰四．倒换RTF位置以便初步判断障碍点。一般如果只有较少载频的P-b值不正常，则可以在下站前将其RTF的位置与同小区的其它载频倒换一下，观察其后一时段的P-b值变化情况，若改换载频后RTF的P-b值正常，而改换到原RTF所在位置载频的新RTF P-b值不正常，则可初步认定是硬件故障。一般如果P-b值不正常的RTF较多，甚至整个小区的RTF的P-b 值都不正常，那么载频故障的机率就比较小，应侧重检查其数据或合路器、天馈线等设备。五．基站设备检查： 1．如果P-b值较低，可侧重检查射频通路；如果P-b值较高，可侧重检查接收通路。具体检测方法可按操作维护规程进行检查。 2．检查基站连线、天馈线连线及方向是否正确。 3．检查基站接头是否有松动现象，基站天馈线序是否与标签一制。 4．更换基站坏载频、器件性能不好的基站硬件。 5．基站硬件检测未发现问题后，可对基站天馈部分进行检查。如：驻波比、天线方向等。

通信直放站故障处理

通信直放站故障处理随着近年来通信无线市场的需求和传输技术的革新，促使通信无线设备越来越集成化、人性化、功能化。无线通信领域各种技术的互补性日趋鲜明。这主要表现在不同的接入技术具有不同的覆盖范围、不同的适用区域、不同的技术特点和不同的接入速率。铁路通信应用较广的模式有直放站传输模式，研究其使用和维护，总结日常出现的故障克服更有利于日后维护和设备的稳定使用。标签：直放站；开通；故障；解决前言无线通信技术近十年的变更非常瞩目，我国无线频率资源也较为丰富，推進不同技术相关频谱的规划和应用工作是现在政府和各个行业应该推进的工作之一。比如3G/4G可解决广域网的传输需求；WLAN可解决中距离的较高速传输；UWB超宽带可解决近距离的超高速无线传输。因此在组网上要考虑一体化，多技术并用的方式实现不同用户群体的需求。未来的无线通信网络将是一个综合的一体化的解决方案，各种无线技术都将在这个一体化的网络中发挥自己的作用。有线传输与无线传输的结合，长距离与短距离或超短距离的高速传输的结合，满足不同行业、不同群体的需求为出发点的革新。在铁路无线通信网络中，无线直放站的组网方式以其结构简单、安装方便、设备稳定性强、覆盖面积满足铁路通信的要求等特点，被铁路通信专业广为使用，其安装较基站便利，建设周期较短，并且不受各方面的的限制等优点，在各个管辖线路中广泛使用。针对直放站使用中的一些常见障碍和解决方式做个归纳和分析。 1 直放站简介铁路无线直放站主要是由近端机、远端机、连接光纤、耦合器等设备构成。车站信号通过耦合器耦合，进入近端机，经过光电转换，传输至光缆，远端机接收到光信号后，转换为电信号，并进行放大，通过天线向外覆盖，传输到隧道内的移动机车，使处于隧道内的机车台和手持台有较好的接收效果，同时将机车发出的反向信号通过天线接收并放大后，由光缆发回近端机，再由近端机转换后传回车站电台。实现车站与隧道内的机车之间的异频半双工通讯。 2 安装调试设备在投入运营前做好安装和调试工作，确保设备的稳定运行，一般安装近端机、远端机较为简单，大多都是成品根据图纸组网，较为简单。调试工作做好以下几个方面。

直放站网管使用及设备故障排查

GSM-R专网光纤直放站便携网管软件操作手册设备故障排查武汉虹信通信技术有限责任公司

近端机实时查询界面使能设置：点击全选后所有告警状态前会全打勾，点击设置后所有告警状态被打开（所有近端机设备为1：4，但没有接满4台远端机设备时光收发告警使能不勾）。告警状态：点击查询，可以查询告警状态，如有告警，会在告警状态中显示为红色字，无告警状态中显示为绿色字。门限参数：为紫色字显示对应的横条，正常设置为：下行输入欠功率门限：-20；下行输入过功率门限：20；电压下门限：8；光收欠功率门限：-5。（以查询实时数据设置，正常光收功率大于-1设置门限为-5，小于-1的设置门限为-10）实时数据：点击查询可看绿色横条对应的状态栏数据，正常显示为：下行输入功率：小于-20正常；

光收功率：-1到2为正常（个别小于-2也算正常）。参数设置：点击查询可看黄色横条对应的状态栏数据，为上行衰减数据，1，2为一对，设置为10和15。3，4为一对，设置为10和15为正常。近远端通信连接时间设置为120；远端设备数目设置为近端带几个远端就设置几；远端机实时查询界面远端机网线直连查询地址都为10.168.1.100，但在近端机查询远端机时远端机IP要修改成对应近端机的IP地址。使能设置：点击全选后所有告警状态前会全打勾，点击设置后所有告警状态被打开。告警状态：点击查询，可以查询告警状态，如有告警，会在告警状态中显示为红色字，无告警状态中显示为绿色字。门限参数：为紫色字显示对应的横条，正常设置为：

功放过温门限：85；下行驻比波门限：2；下行输出功率校验：3；下行输入欠功率门限：-45；电压下门限：8；光收欠功率门限：-5。实时数据：点击查询可看绿色横条对应的状态栏数据，正常显示为：下行输出功率：36-37；功放温度值：40-50；下行驻波比值：1.4；光发功率：+2到+3为正常；光收功率：-1到2为正常。参数设置：点击查询可看黄色横条对应的状态栏数据，光模块1下行衰减：5；光模块2下行衰减：25；双备份功放下行衰减：13；低噪放上行衰减：8。衰减设置方法为：保证远端机下行输出功率为36-37，远端光模块1下行衰减（5）+双备份功放下行衰减（13）=对应近端主光模块上行衰减（10）+低噪放上行衰减（8）。

直放站常见故障处理

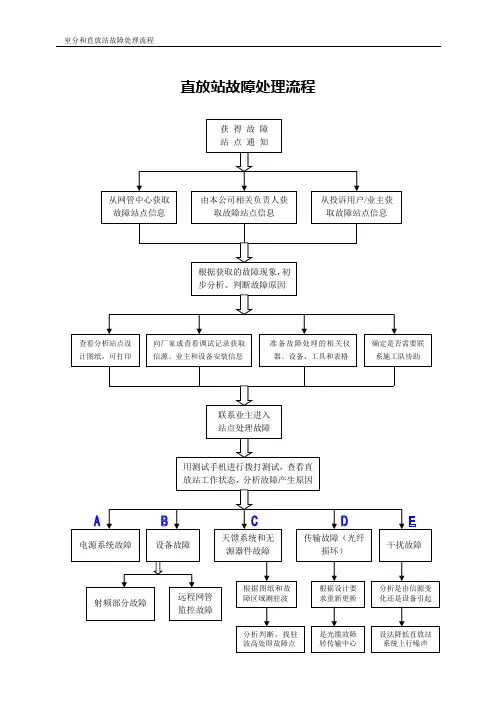

直放站常见故障处理 1．设备的常见故障有以下几种：电源、增益低、功率低、频偏、监控| } 室外直放站常见的问题有： 1、输出功率不够输出功率不够通常有以下几个原因施主信号小、施主基站与直放站之间有阻挡、施主天线方位错、信号杂多、前端饱和（信号多但有能区分）(r （cdma）直放站输出功率调试时输出较大，在用户增加时，可能测试到导频功率变小 2、增益无法调整主要原因有是前端饱和 3、自激2 隔离度不够：一般要求系统的隔离度大于直放站增益15dBm 弱信号：同样站点隔离距离，强信号通常不会自激，弱信号很容易就会自激。 4、上下行不平衡/ 上下行不平衡主要表现在手机的发射功率大，接入网络困难，接入网络时间长。室外正常，室内通话困难覆盖范围过大| 要求上下增益差不超过3-5dB 5、上行底噪过大上行底噪大，主要是离基站较近，增益太大。通过增益可以使底噪下降 6、基站参数调整基站进行天线方位、载频调整（选频站）后，使得直放站接收信号发生改变，造成直放站工作不正常。 7、干扰基站联通cdma与gsm共站，造成cdma直放站对gsm基站的扰。早期出现过类似的问题。（联通）直放站对移动基站的干扰，主要是直放站的施主天线正对100M内的基站接收天线。室外直放站主要是问题来自于选点和调试两个方面。 2．直放站故障处理的流程是否停电是否基站故障检查直放站电源是否正常,保险管是否熔断检查直放站输入输出是否正常检查天馈和接头| 检查直放站没信号或信号弱（覆盖不好）| 重点：干扰通话质量差掉话上线难没信号或信号弱（覆盖不好）检查市电（排除停电）基站是否有故障（排除导频信号）| 检查直放站电源` 选频模块低噪和功放

通信电源常见故障与处理

通信电源常见故障与处理摘要：电源是通信系统的关键设备之一，因其采用模块化设计，在发生局部的或单元的故障时一般不会扩散。如果不能及时有效地对故障进行处理，将导致通信系统的瘫痪，带来严重的损失，因此，必须对通信电源常见的故障与处理给予充分重视。关键词：通信电源；故障；处理 abstract: power is one of the key equipment of the communication system, because of its modular design, and generally do not spread in the local or unit failure. if not timely and effective treatment of fault, will lead to paralysis of the communication system, caused serious losses, and therefore, must give adequate attention to the common fault with the handling of the communication power. key words: communication power; fault; processing e968 一、引言电源是通信系统的关键设备之一，因其采用模块化设计，在发生局部的或单元的故障时一般不会扩散。电源系统故障分为一般性故障和紧急故障。一般性故障指不会影响通信安全的故障，包括交流防雷器雷击损坏、系统内部通信中断、单个模块无输出、监控单元损坏等；紧急故障指影响通信安全的故障，包括交流输入与控制损坏而导致交流停电、直流采样和控制电路损坏而导致直流负载掉电

通信设备故障分类及检修办法

精心整理通信设备故障分类及检修方法 JRC 中高频发信机在运行过程中，会出现各种不同的故障，影响系统的运行，有时甚至还会起到破坏性的后果。我们要及时准确地查明故障所在，并且排除它，就必须对通信设备的故障分类和检修有所了解。 1 指某一元器件发生的故障。 2检修过程的先后顺序 2.1先分析思考，后着手检修引发故障的原因可能是多方面的，而故障的现象，发生的时间也可能是不确定的。发现一个故障，首先应分析其可能产生的

原因，并列出有关范围，寻找相关范围的技术资料作为理论引导。“现在就做”可能并不适合于设备的检修，即按部就班，循而有序是很重要的。 2.2先外后内任何时候冒然打开机箱都是不对的。只有在排除外部设备、连线故障等原因之后再着手进行内部的检修，才能避免不必要的 3 电源短路、过流、过压和熔丝熔断等现象。经仔细观察机内外各元器件无误后，接电观察，看机内有无冒烟、打火、异常声响现象，如有赶紧关机，还可轻轻敲击机箱、构件，看有无接触不良，同时可用手触摸怀疑的元器件，看是否有过热现象并根据元器件过热程度以及温度做出相应的判断。

3.2测量法这种方法比较简单直接，针对故障的现象，一般能判断出故障所在，借助一些测量工具，能进一步确定故障的原因，帮助分析和解决故障。常见的测量检查方法有电压检查法、电阻检查法和电流检查法。电压检查法是通过测量元器件工作电压并与正常值进行比较（4）防止大容量电容储存的电荷电击人身。连接测试线之前，务必先使滤波大容量电容释放掉储存的电荷。（5）测试线要具有良好的绝缘。（6）测试前对检测仪器和被检测电路原理要有充分了解。

BSC常见故障处理

1、硬件故障（隐性故障）（1）、TX故障：主要表现： TRU发射功率不足（个别TX无发射功率，或发射功率不平衡）观察处理： STS指标上：开跳频时，QD掉话数量相对较多；关跳频时，SD掉话与QD掉话相对较多；切换：向外切换时，下行质差紧急切换多；切入城功率较低；接通率低；路测：强信号质差较严重；200站开跳频后信号质差。（2）、RX故障：主要表现：分集接收故障、接收灵敏度偏低。观察处理： ICM统计上：出现有两极分化的上行干扰，即在测试报告中，1级干扰的测量点数有一部分，然后另一部分在3至5级，查告警有CF 2A/33分集接收故障，这类一般都有1到2个载波有故障，用RLCRP配合RXCDP指令可确认具体的故障载波。个别载波的接收灵敏度低：SUD与SU掉话较多，指配成功率偏多，切入成功率，话音接通率较低；这一类故障较难发现，如MOTS启用，可辅助发现问题，即某些TS话务偏少，异常掉话偏多。（3）、TRX故障：主要表现：忙时TRX自动闭塞、指配成功率低观察处理：个别TRU问题，非忙时未发现有重大问题，但在忙时，信道完好率经常不足100%，有载波自动闭掉的现象，实为某个TRU有问题，一占用就导致闭塞，指配成功率低，若用MOTS观察，某个TRU话务极少。另外，有些载波故障在占用后不会出现闭塞，但在路测时，信号较强的情况下，统计事件中有指配不成功，STS统计中可能出现QU、QD与SUD掉话均增多。大容量D型小区，开跳频时总有部分时隙UNUSED,关跳频后无异常。（4）、200站故障： ①、信道完好率正常，但指派成功率低，话务接通率低，换TRX后也无改善。大部分为TX-BUS有问题。 ②、经常在路测中发现，小区开跳频后强信号质差，关跳频后测试结果正常。 ③、路测中经常发现，某瞬间信号强度几乎为零，大部分时间正常，整体质差严重。 ④、200站普遍存在SUD及SU掉话较严重；其灵敏度较2000站低。加大功率尤为严重。（通过降低功率或适当调整KOFFSETN、BSRXMIN可缓和掉话情况）（5）、数接定义出错 ①、MO定义出现漏洞：在定义MO时，TRX、TX与CELL连接定义错误，有复合机架中易经常倒站，易出质差掉话。 ②、传输设备DEV与DCP对错位（RXAPI）。此类故障经常导致倒站，或信道完好率偏低，严重拥塞等。 ③、200站与2000站传输串联。在开站或载调整时，半永久性连接定义出错，经常有载波不能正常工作，拥塞率高。

后台和通信常见故障的处理

后台和通信常见故障的处理 1、后台软件在运行中报某COM口打开时出错。查看是否打开了两个或多个监控软件，有些客户对监控软件不太熟悉，打开的监控软件过多，它们同时访问串口，所以报串口打开出错。这时只要关掉多余的监控软件，留下一套监控软件即可正常运行。要退出监控软件需要输入密码，而COM口出错的窗口一直在弹出，你来不及输密码退出就被弹出的窗口覆盖，这时可通过按组合键Ctrl＋Alt＋Del进入Windows任务管理器中的应用程序菜单选择多余的监控软件强制结束。如果报出错的串口在计算机中没有安装，而在监控软件中用到了它，那么在运行监控软件时，也将报此COM口打开出错。 1、通信正常情况下，110KV的单元箱保护动作，单元箱上有显示，但后台没有显示。这种现象一般是后台的日期与110KV单元箱的日期不一样所致，由于老版本的110KV单元箱，后台给单元箱对时，只能对时间，不能对日期。后台收到的事故报文日期格式不正确，把事故报文作无效的报文处理了，这时要人工在110KV单元箱对时菜单中设置正确的日期，以后的事故动作信号就能在后台报警。 2、保护单元箱与后台通信正常，积分电度不能上传到后台。积分电度或脉冲电度要上传到后台，需要在信息编辑器（InfoEdit.exe）的保护器通道中对应的保护器有功电度脉冲比和无功电度脉冲比设为一个不是0的常数，如果是显示脉冲电度，脉冲比需要设得和电度表每发一度电发出的脉

冲数个数相同，一般机械电度表铭牌上有标示。 4、元件制作： 1. 选择菜单“文件／新元件”或鼠标左击“元件箱”中的“新元件”快捷按钮； 2. 会弹出元件类型选择框，共有四种类型：单态（该元件只有一种状态），双态、三态、四态； 3. 选择类型后，便进入编辑状态，类型有几种状态，就可编辑几个画面，在“工具箱”面板上可进行画面切换； 4. 编辑完所有画面后，在菜单上选择“设置／置元件尺寸”，然后在画面上点击鼠标左键，确定元件尺寸。 5. 如编辑动画，可点击“工具箱”面板右下脚上的小按钮，播放动画，检查效果是否理想； 6. 存盘，在菜单上选择“文件／保存元件”或直接使用“保存元件”快捷按钮。 4、PLC通讯报文怎么样解释一、规则（1）下行和上行报文分别用“发：”和“收：”区别开来。在颜色上也不同，发为绿色，收为蓝色。报文不论对错，只要是从串口和得到的数据都会显示出来。所以有时可以直接根据报文显示的情况发现一些问题。具体见第二大条。（2）报头和报尾：所有完整报文帧的报头一定以字符“@”开始，最后以“*”和一个回车符（界面上是不可见的，但如果用鼠标左键选中报文尾部，是可以

直放站设备告警问题排查及处理指南

目录 1目的 (2) 2适用范围 (2) 3主要告警 (2) 4告警排查方法及措施 (2) 4.1功率类告警 (2) 4.1.1下行输出欠功率告警 (3) 4.1.2下行输入欠功率告警 (3) 4.1.3下行输入过功率告警 (4) 4.2位置告警 (4) 4.3信源变化告警 (4) 4.4光收发模块故障告警 (5) 4.5下行驻波比告警 (5) 4.6本振失锁告警 (6) 4.7下行功放故障告警 (6) 4.8上行低噪放故障告警 (6) 4.9数字信号异常告警 (6) 4.10主从监控链路告警 (7) 4.11监控模块电池故障告警 (7) 5网管措施 (7) 5.1告警关联屏蔽策略 (7) 5.2告警延时策略 (8) 6软件升级 (9)

1目的根据中国移动广东公司2012年直放站室内覆盖质量优化专项直放站与室分质量优化子项目合同要求及京信网管监控改进工作成果，针对各种频繁告警的直放站设备现场排查和问题处理经验，形成本直放站设备告警问题排查及处理指南，用于对广东省直放站设备的类似问题的排查及处理提供指导，以期在全省范围内全面开展直放站设备的网管监控改进工作。 2适用范围本文可作为工程技术人员对直放站设备告警问题进行排查并解决的指导方案。 3主要告警主要告警及其特点如下表所示。 4告警排查方法及措施 4.1功率类告警设备工程应用现状 ?随着移动运营商的扩容、交叉覆盖等措施实施，设备的工作环境发生了变化，工程载波数多、复杂，当话务量小时，业务信号无输出功率，导致输入、输出功

率低。例如GSM 8载波48dBm设备，每载波输出功率约为34dBm，而欠功率门限范围为－30dBm～50dBm，加之，工程开通时，输出功率会预留有一定余量，这种情况很容易造成频繁告警；宽带设备，如无线、干放等，也存在类似问题。 ?工程上一些设备降功率使用，由于工程安装当时的环境要求，一些设备采用降功率使用，而此时下行输出欠功率告警门限设置又按照正常输出功率进行设置，从统计的数据看通常设置的告警门限与实际功率差值仅在5dB左右，这样也很容易造成频繁告警； ?工程应用时，随着信源发生变化，导致在设备输入端衰减器加的过多或过少，加之采样误差等，也容易造成频繁告警。 4.1.1下行输出欠功率告警 4.1.2下行输入欠功率告警

DP通讯故障分析处理方法

DP通讯故障分析处理方法一、DP总线网络维护现状: Profibus-DP总线网络技术起源于于欧洲,现在普遍应用于欧洲控制系统或现场智能仪表通讯接口。技术成熟、应用广泛。在我部门所维护的控制系统中，主要出现在控制系统控制层用于连接各I/O站或卡件。所有和利时和ABB厂商的控制系统均采用Profibus-DP总线构成现场控制层的通讯网络，其运行和维护非常重要，直接关系生产运行的正常进行。多年以来Profibus-DP总线网络总体稳定，但随着运行时间的增加和现有基础上的技术改造，通讯故障时有发生，并严重影响生产。因此对Profibus-DP总线的维护和故障处理显得越加突出。那么怎样来解决普遍存在的一些问题呢?本文就各个自控系统普遍使用的Profibus现场总线，结合现场实例，说明故障诊断的问题。从图1中我们可以看到，采用现场总线Profibus的控制系统可以分为三层：现场控制层、监控层和企业管理层。其中现场控制层是我们这里最为关注的可能存在相应通讯问题的地方，我们的故障检测和排除工作，也多在这个层面进行。现场控制层涉主要由现场智能从站、智能仪表、远程I/O网络设备组成。对于现场控制层的检测，现场的维护工程师的工作内容一般都是从故障的现象人手，凭借自身的经验判断结论。这样的过程，体现出来的优势就是在经验丰富的工程师进行排故时，有时可以很快地解决问题，排除故障。但是从另一个方面来说，如此排故的不确定性也很大。排故的效果更依赖于人的因素，而且在进行排故之后，无法准确判断是否彻底解决了总线中原本存在的问题，是否产生了新的故障隐患。对于我们实际面对的Profibus现场来说，更加便捷的检测方式和更加直观的检测依据无疑更加适合对于现场故障的快速判断和解决。通过对与通讯的波形质量、结点的实时电压的测量，我们可以通过一个点的接入，了解到整个网络上没一个结点的实时状况。如图2 所示。
