Protel 99 SE 快速入门

Protel 99 SE 快速入门第1章Protel 99 SE使用基础1.1 Protel 99 SE简介Protel 99 SE是由Protel 99版本发展而来的，是基于Windows环境下使用的EDA软件，主要由几个模块组成：原理图设计模块、印制电路板设计模块、可编程逻辑器件(PLD)设计模块、电路仿真（Simulate）模块四大部分组成。

本简单入门主要讲原理图设计模块和印制电路板设计模块。

1.2 Protel 99 SE使用基础Protel 99 SE具体安装方法详见软件压缩包中的“安装说明.txt”文件。

注意：在Windows7、Vista系统中如遇到无法加载元件库的问题，请尝试使用Windows XP或者安装虚拟机，具体方法恕不详细说明。

设计数据库文件的建立和新建原理图文件的简单步骤：1)启动Protel 99 SE，在主界面的主菜单区选择【File】/【New】选项；2)在弹出新建数据库文档相关信息设置窗口设置文档保存路径和数据库文件名，点击OK确认进入设计数据库设计环境；3)双击【Document】图标，执行菜单命令【File】/【New】；4)在弹出的新建文件对话框中选择Schematic Document（设计原理图）点击OK确认新建原理图，就这样一个设计数据库文件和原理图文件就新建好了。

5)在工作窗口的设计数据库文件名标签（如MyDesign.ddb）上点击鼠标右键选择Close关闭打开的原理图文件。

6)点击软件窗口右上角的关闭按钮关闭数据库文件及Protel 99 SE软件。

第2章电路原理图设计例题一：画出电路原理图，元件属性如下表所示封装（Footprint）是电路原理图与实物PCB之间的“桥梁”，所以在画电路原理图中应该把元件的封装填上；在连接导线时，应该注意导线应该从元件引脚末端开始放置导线，两个引脚有连接关系的相邻元件间也需要用导线连接，不能直接引脚连在一起；在完成电路原理图时可以使用【Tools】下的【ERC…】电气规则检查选项检查原理图中有没有电气规则错误。

第1章 Protel 99 SE软件绘制原理图PPT课件

第1章 Protel 99 SE软件绘制原理图
• 软件简介 • 原理图设计环境 • 放置元件 • 元件位置调整 • 编辑元件属性 • 原理图布线 • 图形与文字制作 • 元件排列与对齐
1.1 Protel 99 SE软件介绍
1.1.1发展随着电子技术的发展和新型器件的不断出现，电路板的设计变得日益复杂，采用计算机辅助设计方法取代传统的电路板手工设计技术已经成为必然趋势。从1987年美国推出的 TANGO软件开始，电路板的设计软件经历了迅猛的发展，最后Protel公司以Protel 99 SE 这个32位的电路软件站到了这一领域的前例。
↑：
光标上移一个栅格。
↓：
光标下移一个栅格。
Shift+←：光标左移十个栅格。
Shift+→：光标右移十个栅格。
Shift+↑：光标上移十个栅格。
Shift+↓：光标下移十个栅格。
Ctrl+1：放大100倍。
Ctrl+2：放大200倍。
Ctrl+4：放大400倍。
Ctrl+5：放大50倍。
在原理图的编辑过程中，大多是用鼠标操作，但在熟练的情况下使用键盘快捷键可大大提高效率，起到事半公倍作用。以下是一些常用原理图编辑的快捷键，供大家参考和掌握。
PgUp：放大视图。
PgDn：缩小视图。
Home：以光标为中心重画视图。
End：
刷新视图。
Tab：
设计对象处于悬浮状态时，进行属性设置。
设计管理器
设计导航/ 文档浏览器
浏览管理器
设计标签
设计窗口
2 ．设计管理器
(a)
(b)

认识Protel 99 SE

3）双击新创建的PCB文件图标或单击设计管理器PCB文
件名，即可启动PCB编辑器，进入PCB设计界面。
3）双击新创建的PCB文件图标或单击设计管理器PCB 文件名，即可启动PCB编辑器，进入PCB设计界面。
PCB设计界面
电子设计自动化
创建新设计数据库文件
设置密码
设计数据库文件界面
2.启动原理图编辑器
1）双击下图所示的数据文件夹【Documents】，即可在该文件中创建原理图文件，并启动原理图编辑器。原理图编辑器实质就是原理图设计系统，用户可在该系统里绘制电路，生成网络表等。
设计数据库文件界面
2）执行菜单【File】/【New】，弹出如下图所示的选择文件类型对话框，出现原理图等八种文件类型供选择。
2.电路仿真与可编程逻辑设计
1）电路仿真系统SIM99内含功能强大的数/模混合信号电路仿真器，可以在原理图基础上进行模拟信号及数字信号仿真。
2）可编程逻辑器件设计PLD99。
知识2 启动Protel 99 SE
1.启动Protel 99 SE
执行计算机桌面Windows任务栏【开始】/【程序】/ 【 Protel 99 SE】/【 Protel 99 SE.exe】命令，启动Protel 99 SE。也可双击桌面上Protel99 SE的图标
选பைடு நூலகம்文件类型
3）双击原理图文件类型图标件创建
，完成新原理图文
4）双击原理图文件或单击设计管理器原理图文件名图标即可启动原理图编辑器，进入原理图设计，如下图。
原理图设计界面
3、启动印制电路板编辑器
1）执行菜单命令【File】/【New】，弹出文件类型选择
对话框。
2）双击PCB文件图标

第一章Protel99SE简介

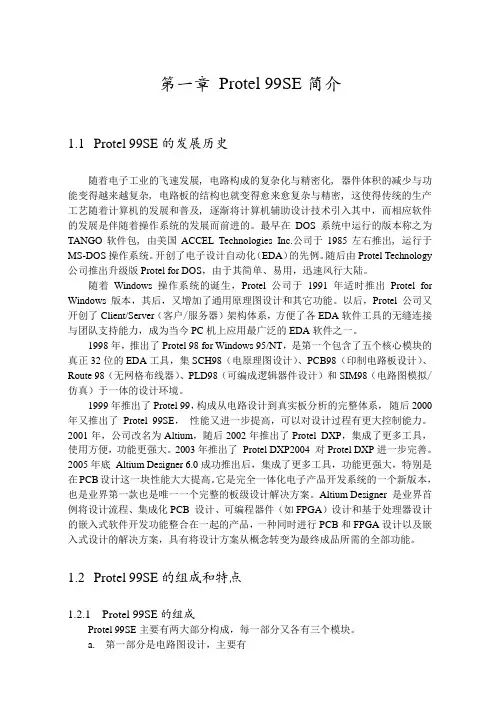

第一章Protel 99SE简介1.1Protel 99SE的发展历史随着电子工业的飞速发展, 电路构成的复杂化与精密化, 器件体积的减少与功能变得越来越复杂, 电路板的结构也就变得愈来愈复杂与精密, 这使得传统的生产工艺随着计算机的发展和普及, 逐渐将计算机辅助设计技术引入其中，而相应软件的发展是伴随着操作系统的发展而前进的。

最早在DOS系统中运行的版本称之为TANGO软件包, 由美国ACCEL Technologies Inc.公司于1985左右推出, 运行于MS-DOS操作系统。

开创了电子设计自动化（EDA）的先例。

随后由Protel Technology 公司推出升级版Protel for DOS，由于其简单、易用，迅速风行大陆。

随着Windows操作系统的诞生，Protel公司于1991年适时推出Protel for Windows版本，其后，又增加了通用原理图设计和其它功能。

以后，Protel公司又开创了Client/Server（客户/服务器）架构体系，方便了各EDA软件工具的无缝连接与团队支持能力，成为当今PC机上应用最广泛的EDA软件之一。

1998年，推出了Protel 98 for Windows 95/NT，是第一个包含了五个核心模块的真正32位的EDA工具，集SCH98（电原理图设计）、PCB98（印制电路板设计）、Route 98（无网格布线器）、PLD98（可编成逻辑器件设计）和SIM98（电路图模拟/仿真）于一体的设计环境。

1999年推出了Protel 99，构成从电路设计到真实板分析的完整体系，随后2000 年又推出了Protel 99SE，性能又进一步提高，可以对设计过程有更大控制能力。

2001年，公司改名为Altium，随后2002年推出了Protel DXP，集成了更多工具，使用方便，功能更强大。

2003年推出了Protel DXP2004对Protel DXP进一步完善。

Protel 99 SE简介

2.1.1 电路板设计的一般步骤

1.电路原理图的设计 2.生成网络表
网络表文件是一个文本（.txt）格式的文件，在进行印刷电路板的绘制及自动布线时就要用网络表文件。网络表可以从电路原理图中获得，同时Protel 99 SE也提供了从电路板中提取网络表的功能。

3.印制电路板的设计
对于PCB板实现板面设计，完成高难度的布线工作。
启动原理图编辑器

双击【Document】图标，执行菜单命令【File】/【New】，如图 2-8所示。或者在空白处单击鼠标右键，选择【New】会出现如图2-9 所示的选择类型对话框。

在图2-9所示的对话框中单击
【Schematic Document】图标，选中
原理图编辑器图标，单击【OK】按钮

Show Reference复选框用来设置显示参考图纸边框； Show Border复选框用来设置图纸边框； Show Template Graphics复选框模板图形： Border Color用来设置图纸边框的颜色，默认为黑色； Sheet Color用来设置工作区的颜色，默认为黄色。
一般绘图工具箱
• 执行菜单命令： View/Toolbars/Drawing Tools
电源工具箱
• 执行菜单命令： Vrew/Toolbars/Power Objects
常用器件工具箱
• 执行菜单命令：View/Toolbars/Digital Objects
2.3 设置原理图图纸

一般系统默认图纸的大小为B号图纸。当构思好原理图后，最好能先根据构思的整体布局设置好图纸的大小。当然，在画图中或以后可以再修改也是可以的。有两种方法可以改变图纸的大小。在设计窗口中，单击鼠标右键选择浮动菜单下的文档选项【Document Option„

Protel_99_SE_高校教师教程完成版

第一章Protel 99 SE基础1.1 Protel 99 SE概述1.2 Protel 99 SE基本操作1.3 设计组管理本章小结思考与练习11.1 Protel 99 SE概述Protel 99 SE（Second Edition）是Protel公司致力于Windows平台开发的第六代EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D 模拟功能，可以完成电路原理图设计、印制电路板设计等工作，可以设计32个信号层，16个电源、地线层和16个机械加工层。

是现在比较流行的Protel软件版本。

1.1.1 Protel 99 SE的运行环境、安装及卸载1．Protel 99 SE的运行环境软件环境：运行Protel 99 SE 的操作系统为Windows 98/Windows NT/Windows 2000或者更高版本操作系统。

硬件环境：运行Protel 99 SE系统的硬件环境，建议最好采用如下配置：CPU：Pentium Ⅱ1G以上。

内存：64MB以上。

硬盘：安装Protel 99 SE后，系统硬盘至少要有300M以上的空间。

显示卡：在16位颜色下分辨率要能够达到800×600，建议使用1024×768，17”显示器。

若对规模较大的电路板进行自动布线，如果CPU速度较慢，可以适当增加内存，内存最好在128MB以上，并且确保系统剩余资源在75%以上。

2．Protel 99 SE的安装步骤：（1）运行安装光盘中Protel 99 SE子目录下的Setup.exe文件，将显示第1个Protel 99 SE Setup 对话框，如图1.1所示。

图1.1 第1个Protel 99 SE Setup 对话框（2）单击“Next”按钮，将显示第2个Protel 99 SE Setup 对话框，如图1.2所示。

在该对话框中的“Name”文本框中输入用户名；“Company”文本框中输入单位名称；“Access Code”文本框中输入序列号。

第一章 Protel 99 SE简介

1.2.4 启动常用编辑器
新建的元器件封装库设计文件
I-11
1.3 小结
• 介绍了Prtoel 99 SE常用的编辑器和常用编辑器之间的关系。 • 简单介绍了Protel 99SE的启动方法，以及常用编辑器的启动方法，使学生初步认识了Protel 99SE。 • 通过实例介绍了Protel 99SE的环境参数设置。
新建的设计数据库文件
I-7
1.2 初识Protel 99SE
1.2.4 启动常用编辑器
新建的原理图文件
I-8
1.2 初识Protel 99SE
1.2.4 启动常用编辑器
新建的PCB文件
I-9
1.2 初识Protel 99SE
1.2.4 启动常用编辑器
新建的原理图库设计文件
I-10
1.2 初识Protel 99SE
I-12
启动Protel 99SE菜单命令
I-4
1.2 初识Protel 99SE
1.2.2 Prot-5
1.2 初识Protel 99SE
1.2.3 Protel 99SE的文件存储方式
文件存储方式
I-6
1.2 初识Protel 99SE
1.2.4 启动常用编辑器
第一章 Protel 99 SE 简介
马玉志
I-1
本章学习重点和难点
本章学习重点
• 软件安装 • 电路板设计过程中常用的编辑器 • Protel 99SE的基本操作知识
本章学习难点
• Protel 99SE的软件安装及参数设置 • 了解常用的编辑器以及它们之间的关系
I-2
1.1 Prtoel 99 SE的功能
• 原理图编辑 • 原理图库编辑器

第1章Protel99 se应用基础

1.2 Protel 99 SE使用基础
设计数据库文件的扩展名为.ddb。 1.2.1 设计数据库文件的建立启动步骤：如右图。
或双击桌面上的图标：
设计数据库文件图标
图1.2 进入Protel 99 SE设计环境
执行菜单命令File|New，系统将弹出新建设计数据库对
话框。
图1.3 新建设计数据库对话框
① 在工作窗口打开回收站Recycle Bin。
② 在要恢复的文件图标上单击鼠标右键，在弹出的快捷菜单中选择Restore，则将该文件恢复到原路径下。
50
（4）清空回收站
① 在工作窗口打开回收站Recycle Bin。 ② 在空白处单击鼠标右键，选择Empty Recycle Bin，即可删除回收站中的所有内容。
铺）
53
（2）Cascade命令将打开的各设计数据库工作窗口以层叠方式显示。
Cascade（层叠方式显示）
54
（3）Arrange Icons命令当设计数据库最小化时，执行该命令可使最小化图标在工作窗口底部有序的排列。
（4）Close All命令关闭所有的设计数据库文件。
55
2.单设计数据库的窗口管理
51
1.2.6 窗口管理打开设计数据库中的文件夹或文件后，工作窗口中会出现相应的图标，并以标签形式在工作窗口的上部显示出来。
1.多设计数据库的窗口管理（1）Tile命令将打开的各设计数据库工作窗口以平铺方式显示。
52
Tile Horizontally（水平平铺）
Tile Vertically（垂直平
protel99seprotel99se应用基础应用基础掌握印掌握印制板的设计流程制板的设计流程够熟练做出原理图并将其转化成印制板图够熟练做出原理图并将其转化成印制板图能够创建元件库封装库能够创建元件库封装库能够按照设计要求对电路板合理布局布线能够按照设计要求对电路板合理布局布线protel99protel99应用基础应用基础电路原理图的设计电路原理图的设计印刷电路板的设计印刷电路板的设计创建元件库创建元件库创建封装库创建封装库11protel99se简介12protel99se使用基础121设计数据库文件的建立122设计数据库文件结构123设计数据库文件的打开与关闭124设计数据库文件界面介绍125设计数据库中的文件管理126窗口管理11protel99se简介主要包括以下几个模块电路原理图schematic设计模块该模块主要包括设计原理图的原理图编辑器用于修改生成元件符号的元件库编辑器以及各种报表的生成器

第1章Protel99SE简介

同时它还包含一个具有专业水准的PCB信号完整性分析工具、功能强大的打印管理系统、一个先进的PCB三维视图预览工具。
此外，Protel 99 SE还包含一个功能强大的基于SPICE 3f5的模/数混合信号仿真器，使设计者可以方便地在设计中对一组混合信号进行仿真分析。
同时，它还提供了一个高效、通用的可编程逻辑器件设计工具。
1.3.3 印制电路板设计环境
1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线
4．丰富的封装元件库及便简
的元件库编辑和组织操作
5．智能化的基于形状的自动
布线功能6．可靠的设计校验源自1.4 电路板设计的基本步骤
一般而言，设计电路板最基本的过程可以分为以下3大步骤。
1．电路原理图的设计
电路原理图的设计主要是用Protel 99 SE的原理图设计系统来绘制电路原理图。
它是一个功能强大的印制电路板设计编辑
器，具有非常专业的交互式布线及元件布局的特点，用于印制电路板（PCB）的设计并最终产生PCB文件，直接关系到印制电路板的生产。Protel 99 SE的印制电路板设计系统可以进行多达32层信号层、16层内部电源/接地层的布线设计，交互式的元件布置工具极大地减少了印制板设计的时间。
运算和存储，所以对机器的性能要求也比较高，配置越高越能充分发挥它的优点。
1.3 Protel 99 SE的操作环境及特点
1.3.1 专题数据库管理环境 1.3.2 原理图设计环境
1．分层次组织设计功能 2．强大的元件及元件库的组
织、编辑功能
3．方便的连线工具 4．高效、便捷的编辑功能 5．电气设计检测功能 6．与印制电路板的紧密连接 7．自定义原理图模块 8．强大而完善的输出功能

第1章Protel9SE概述

(1) 改进了“Browse Sch ”(浏览原理图)窗口的操作界面，当以“ Library”( 元件电气图形库 ) 作为浏览对象时，增加了元件电气图形符号浏览按钮“Browse”和元件电气图形符号浏览窗。在元件电气图形符号浏览窗内，除了显示元件电气图形符号外，还提供了同一封装内的套数、套号信息，使操作者能够方便、迅速地找出目标元件的电气图形符号，直观性强。
(6)
(8) 具有连续操作功能，可以快速地放置同类型元件、
连线等。
1.1.1 Protel99 SE新增功能 Protel 公司推出 Protel98 后，于 1999 年 3 月推出了 Protel99 正式版，不久又推出了 Protel99 SE( 即 Protel99 第二版 ) ，两者的运行环境、操作方式(如原理图编辑、自动布局与布线操作、印制板编辑等的操作方式)基本相同。与Protel99相比，Protel99 SE主要做了如下改进： 1．设计文件类型在创建新设计项目时，允许选择设计文件类型——可以选择.ddb(设计数据库)文件，也可以选择Windows系统文件。
库元件的管理、编辑功能完善，操作非常方便。通过基本的作图工具，可完成原理图用元件电气图形符号以及 PCB元件封装图形的编辑、创建。
(5)
全面兼容 TANGO 及 Protel for DOS ，即在 Protel99/99 SE中可以使用、编辑TANGO或低版本Protel 建立的文件，并提供了转换成OrCAD格式文件的功能。 (7) Schematic 和 PCB 之间具有动态连接功能，保证了原理图与印制板的一致性，以便相互检查、校验。
