46-50×4D、DG、DF、DY、MD多级离心泵
46-50×4D、DG、DF、DY、MD多级离心泵型号/参数：46-50×4流量：30m3/h 、 L/s扬程：219.6m转速：2950r/min轴功率：33.47kw配带电动机：45效率：%汽蚀量：53.6m叶轮直径：2.4mm进出口径：210mm出口口径：mm泵的重量：403kg46-50×4 D、DG、DF、DY、MD多级离心泵参考图长沙中联泵业有限公司是一家专业生产46-50×4D、DG、DF、DY、MD多级离心泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于46-50×4 D、DG、DF、DY、MD多级离心泵信息请咨询长沙中联泵业有限公司！。
DY46-50×8多级离心泵,长沙宏力水泵厂,离心式水泵
DY46-50×8多级离心泵,长沙宏力水泵厂,离心式水泵DY46-50×8多级离心泵概述：
DY46-50×8多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
DY46-50×8多级离心泵参数范围：
流量Q 46m3/h
扬程H 400m
DY46-50×8多级离心泵型号说明：
DY46-50×8
“DY”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“8”－表示级数。
DY46-50×8多级离心泵结构型式：
DY46-50×8多级离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
DY46-50×8多级离心泵旋转方向：
DY46-50×8多级离心泵从电机端向泵看为顺时针方向旋转。
DY46-50×8多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
DY46-50×8多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供
附件和备件。

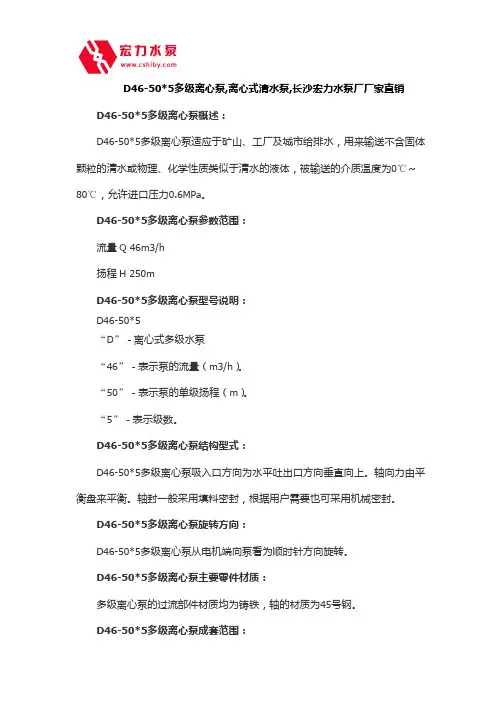

D46-50-5多级离心泵,离心式清水泵,长沙宏力水泵厂厂家直销
D46-50*5多级离心泵,离心式清水泵,长沙宏力水泵厂厂家直销D46-50*5多级离心泵概述：
D46-50*5多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D46-50*5多级离心泵参数范围：
流量Q46m3/h
扬程H250m
D46-50*5多级离心泵型号说明：
D46-50*5
“D”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“5”－表示级数。
D46-50*5多级离心泵结构型式：
D46-50*5多级离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
D46-50*5多级离心泵旋转方向：
D46-50*5多级离心泵从电机端向泵看为顺时针方向旋转。
D46-50*5多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D46-50*5多级离心泵成套范围：
套、平衡盘、轴套）。
（可订制）。

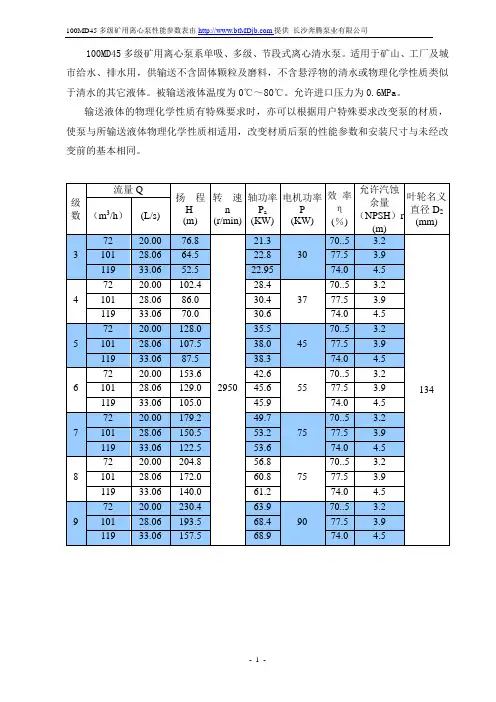

100MD45多级矿用离心泵性能参数表-长沙奔腾泵业
100MD45多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
100MD45多级矿用离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8
安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
8
安装图）
11。
MD系列矿用多级离心泵使用说明书(全新中文版本)-长沙奔腾泵业
2、结构特征
MD 型煤矿用耐磨多级离心泵为两端支承，壳体部分为节段式，泵的传动方式是通过柱销弹性联轴 器与电机联结，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。 泵的结构见图 1。 2.1 定子部分 主要由吸入段（进水段） 、中段、吐出段（出水段） 、导叶、填料函体（尾盖）和轴承体等分别用 拉紧螺栓联接成一体，从联轴器端看，泵吸入口为水平右方向，吐出口为垂直向上。 2.2 转子部分 主要由轴、叶轮、平衡盘、轴承及轴套等组成。 2.3 泵的密封 2.3.1 泵吸入段（进水段） 、中段、吐出段（出水段）之间的静止结合面用纸垫或二硫化钼来密封。 2.3.2 泵各级间采用节流密封。 2.3.3 泵的两侧轴封采用软填料密封。 2.3.4 采用挡水圈挡水，防止水进入轴承。 2.4 轴承部分 除 MD6-25、MD12-25 型泵轴承采用《GB/T292-94》角接触球轴承以外，其余泵型的整个转子由 两端的圆柱滚子轴承 《GB/T283-94》 支承； 轴承采用 3 号通用锂基润滑脂润滑。 由于 MD6-25、 MD12-25 型泵轴承采用了《GB/T292-94》角接触球轴承，所以转子无轴向窜动量，其余泵型的转子应有轴向窜 动量。 2.5 平衡部分 由于叶轮前后盖板受压面积不等，产生轴向力，此轴向力由平衡装置承担。泵的平衡装置由平衡 盘、平衡套、平衡环组成。泵的平衡室由吐出段（出水段） 、填料函体（尾盖） 、平衡水管部件所组成， 平衡水管部件绝对不允许堵塞，可用闸阀调节平衡水管部件内水的流动。
流量 Q (m /h) (L/s) 1.04 1.75 2.08
扬程 转速 H n (m) (r/min) 76.5 75 73.5 102 100 98 127.5 125 122.5 153 150 147 178.5 175 171.5 204 200 196 229.5 225 220.5 255 250 245 280.5 275 269.5 306 300 294 331.5 325 318.5 357 350 343
MD型耐磨矿用排水泵性能表
MD型耐磨矿用排水泵性能表（二）Performance Chart返回产品描述MD型矿用排水泵MD型矿用排水泵MD系列矿用排水泵是我厂更新开发的产品，不仅效率高，汽蚀性能好，运行平稳可靠，而目普遍采用合金耐磨铸铁材料，适用于煤矿输送固体颗粒含量不大于1.5％，粒度小于0.5毫米的矿井水，以及类似的其它污水。
性能范围（性能参数）·转速2980r/min和148Or/min·进口直径150～25Omm·流量155～500m3/h·扬程60～1000m·功率45～1250kW主要用途·适用于煤矿污水·适用于类似的隧道、城市污水型号流量(m3/h)扬程(m)转速(r/min)汽蚀余量(m)效率(%)功率(DW)重量(Dg)外形尺寸(长×宽×高)(mm)口径(mm)生产厂轴配带吸排MD34-12×5 MD34-12×6 MD34-12×7 MD34-12×8 MD34-12×957.068.479.891.2102.67.108.529.9411.3612.781111151518.5275280295300310MD54-16×2 MD54-16×3 MD54-16×4MD54-16×5 MD54-16×6 MD54-16×7 MD54-16×8 MD54-16×95431.046.562.077.593.0108.5124139.52950 3.4 766.09.012.015.018.021.024.027.07.5111518.522303037245300335380390470475495100 100MD155-67×3 MD155-67×4 MD155-67×5MD155-67×6 MD155-67×7 MD155-67×8 MD155-67×9155201268335402469536603205 5.0 74114.7152.9191.1229.3267.5305.7344.1132185220275350350440952102411451435155817001860150 150MD型泵系卧式单吸多级分段式离心泵。
D46-50×8多级离心泵,长沙宏力水泵厂,离心式水泵
D46-50*8多级离心泵,长沙宏力水泵厂,离心式水泵D46-50*8多级离心泵概述：
D46-50*8多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D46-50*8多级离心泵参数范围：
流量Q 46m3/h
扬程H 400m
D46-50*8多级离心泵型号说明：
D46-50*8
“D”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“8”－表示级数。
D46-50*8多级离心泵结构型式：
D46-50*8多级离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
D46-50*8多级离心泵旋转方向：
D46-50*8多级离心泵从电机端向泵看为顺时针方向旋转。
D46-50*8多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D46-50*8多级离心泵成套范围：
附件和备件。
长沙水泵厂ZDF46-50X6自平衡多级泵
ZDF46-50*6自平衡多级泵概述：ZDF46-50*6自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDF46-50*6自平衡多级泵优势：ZDF46-50*6自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：46m3/h；扬程H：300mZDF46-50*6自平衡多级泵结构形式：ZDF46-50*6自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
长沙水泵厂ZMD46-50X9自平衡多级泵
ZMD46-50*9自平衡多级泵概述：ZMD46-50*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZMD46-50*9自平衡多级泵优势：ZMD46-50*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：46m3/h；扬程H：450mZMD46-50*9自平衡多级泵结构形式：ZMD46-50*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
DY46-50多级离心油泵
DY85-45*6多级离心油泵 D——多级卧式离心泵 85 ——泵设计点流量为46m3/h 45——泵单级设计点扬程为30m 6——泵的级数为2
DY46-50多级离心油泵性能范围：
流量Q 6～850m3/h 扬程H 48～648m
54
必须汽 蚀余量
m
2.4 2.7 2.8
叶轮名 义直径 mm
194
进出 口径
mm
80 80
泵重 kg 270
15 4.17 206
19.1
44 2.4
DYⅠ2550×4 25 6.94 200 2980 25.2 30 YB200LⅠ－2 54 2.7
80
194
80 295
28 7.78 192
28 7.78 288
40.7
54 2.8
15 4.17 360.5
33.4
44 2.4
DYⅠ2550×7 25 6.94 350 2980 44.1 55 YB250M－2 54 2.7
28 7.78 336
47.5
54 2.8
15 4.17 412
38.2
44 2.4
DYⅠ2550×8 25 6.94 400 2980 50.4 75 YB280S－2 54 2.7
75 YB280S－2 54 2.7
28 7.78 480
67.8
54 2.8
15 4.17 566
52.5
44 2.4
DYⅠ2550×11 25 6.94 550 2980 69.3 90 YB280S－2 54 2.7
28 7.78 528
74.6
54 2.8
长沙水泵厂MD46-50×8型矿用卧式多级离心泵
MD46-50×8型矿用卧式多级离心泵概述：MD46-50×8型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：400米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD46-50×8型矿用卧式多级离心泵产品结构说明MD46-50×8型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD46-50×8型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
D46-50-8多级离心泵,长沙宏力水泵厂,离心式水泵
D46-50*8多级离心泵,长沙宏力水泵厂,离心式水泵D46-50*8多级离心泵概述：
D46-50*8多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D46-50*8多级离心泵参数范围：
流量Q46m3/h
扬程H400m
D46-50*8多级离心泵型号说明：
D46-50*8
“D”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“8”－表示级数。
D46-50*8多级离心泵结构型式：
D46-50*8多级离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
D46-50*8多级离心泵旋转方向：
D46-50*8多级离心泵从电机端向泵看为顺时针方向旋转。
D46-50*8多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D46-50*8多级离心泵成套范围：
附件和备件。
MD型煤矿用耐磨多级离心泵使用说明书(第2版)内容
(%)
功率(kw)
必需汽
蚀余量(NPSH)r
(m)
叶轮
直径
(mm)
质量
(kg)
(m3/h)
(L/s)
轴功率
Pa
电机
功率
MD25-30
3
15
25
30
4.17
6.94
8.33
102
90
82.5
2950
44.6
59.8
56.0
9.34
10.25
12.04
15
2.0
2.0
2.0
160
175
4
136
120
110
37
2.7
3.6
4.2
200
199
3
153
135
117
40.06
44.39
48.94
55
224
4
204
180
156
53.42
59.19
65.26
75
250
5
255
225
195
66.77
73.98
81.57
90
275
6
306
270
234
80.13
88.78
97.89
110
300
7
357
315
273
93.48
η
(%)
功率(kw)
必需汽
蚀余量(NPSH)r
(m)
叶轮
直径
(mm)
质量
(kg)
(m3/h)
(L/s)
轴功率
Pa
MD46-50X4型矿用多级离心泵
MD46-50X4型矿用多级离心泵概述：MD46-50X4型矿用多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
MD46-50X4型矿用多级离心泵性能范围：流量Q：46m³/h；扬程H：200m；MD46-50X4型矿用多级离心泵型号意义：MD46-50X4；MD——耐磨矿用多级泵；46——泵设计点流量为46m^3/h；50——泵单级设计点扬程为50m；4——泵的级数为4。
MD46-50X4型矿用多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。
MD46-50X4型矿用多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
MD46-50X4型矿用多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
MD46-50X4型矿用多级离心泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上；2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接，为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件；3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成；。
长沙宏力水泵厂ZDM46-50X3自平衡多级泵
ZDM46-50*3自平衡多级泵概述：ZDM46-50*3自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDM46-50*3自平衡多级泵优势：ZDM46-50*3自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：46m3/h；扬程H：150mZDM46-50*3自平衡多级泵结构形式：ZDM46-50*3自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
DF46-50×10离心泵,长沙宏力水泵厂,多级离心泵
DF46-50×10离心泵,长沙宏力水泵厂,多级离心泵DF46-50×10离心泵概述：
DF46-50×10离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
DF46-50×10离心泵参数范围：
流量Q46m3/h
扬程H500m
DF46-50×10离心泵型号说明：
DF46-50×10
“DF”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“10”－表示级数。
DF46-50×10离心泵结构型式：
DF46-50×10离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
DF46-50×10离心泵旋转方向：
DF46-50×10离心泵从电机端向泵看为顺时针方向旋转。
DF46-50×10离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶
套、平衡盘、轴套）。
（可订制）。
DY46-50×10离心泵,长沙宏力水泵厂,多级离心泵
DY46-50×10离心泵,长沙宏力水泵厂,多级离心泵DY46-50×10离心泵概述：
DY46-50×10离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
DY46-50×10离心泵参数范围：
流量Q 46m3/h
扬程H 500m
DY46-50×10离心泵型号说明：
DY46-50×10
“DY”－离心式多级水泵
“46”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“10”－表示级数。
DY46-50×10离心泵结构型式：
DY46-50×10离心泵吸入口方向为水平吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
DY46-50×10离心泵旋转方向：
DY46-50×10离心泵从电机端向泵看为顺时针方向旋转。
DY46-50×10离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶
套、平衡盘、轴套）。
（可订制）。
DM46-50×10型矿用耐磨卧式多级泵
DM46-50×10型矿用耐磨卧式多级泵概述：DM46-50×10型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：500米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM46-50×10型矿用耐磨卧式多级泵产品结构说明DM46-50×10型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM46-50×10型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
