SNS柔性防护网技术手册..

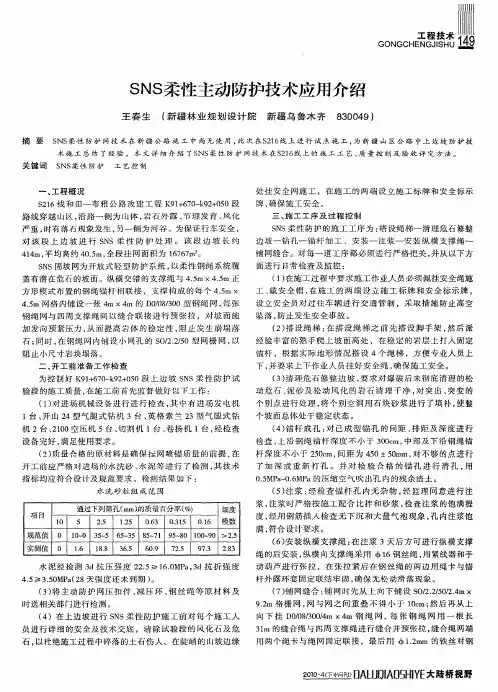

SNS柔性主动防护技术应用介绍
机 ２台 、 １０空 压 机 ５台 、 割 机 １台 、 扬 机 １台 ， 检 查 ２０ 切 卷 经
（ ） 杆 成 孔 ： 已成 型 锚 孔 的 间 距 、 距 及 深度 进 行 ４锚 对 排 检查 ， 上沿 钢绳 锚 杆 深 度 不小 于 ３ ０ ｍ， ０ ｃ 中部及 下 沿 钢绳 锚
设 备 完好 ， 足使用 要求 。 满 （） ２ 质量 合格 的 原材 料是 确 保 挂 网喷 锚 质量 的前提 ， 在
￥１ ２ ６线 和 田一 布雅 公 路 改 建 工 程 Ｋ １ ６ ０ ｋ ２ ０ ０段 ９＋７一 ９＋５
路线 穿越 山区 ， 路 一侧 为 山体 ， 石 外 露 、 理 发 育 、 化 沿 岩 节 风
牌， 确保施 工安 全 。
三 、 工 工 序 及 过 程 控 制 施
严重 ， 时有落 石现象 发生 ， 另一 侧为 河谷 。为 保证 行 车安全 ，
术施 工 总 结 了 经 验 。 本 文 详 细 介 绍 了Ｓ ＮＳ柔 性 防 护 网 技 术 在 ￥ １ ２ ６线 上 的 施 工 工 艺 、 量 控 制 及 验 收 评 定 方 法 。 质
关键 词
Ｓ 柔 性 防 护 工 艺 控 制 ＮＳ
一
、
工 程 概 况
处 挂 安 全 网 施 工 ，在 施 工 的 两 端 设 立 施 工 标 牌 和 安 全 标 示
浅谈SNS(边坡柔性防护技术SaftyNettingSystem)在防治泥石流中的应用及施工注意事项
浅谈SNS(边坡柔性防护技术SaftyNettingSystem)在防治泥石流中的应用及施工注意事项边坡柔性防护技术SaftyNettingSystem，国内简称SNS，柔性防护技术具有的柔性、开放性、对复杂地形的良好适应性，并具有施工安装快速、简便的特点，往往能解决传统技术难于解决的一些边坡防治问题。
柔性防护系统主要产品可分为主动防护系统和被动防护系统两种：系统以钢丝绳作为主要构成部分并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各类斜坡坡面地质灾害和雪崩、泥石流等危害的柔性安全防护系统技术。
1、SNS工程原理SNS柔性格栅坝由钢绳网、钢柱、支撑绳、拉锚系统及摩擦式减压环构成，各网块间、网块与支撑绳间用绳缝合。
（注明：金属格栅网的选用与否取决于是否需要拦截细小的颗粒）如图1所示图12、性能指标绳网尺寸：钢丝网由φ8mm超强热渡锌钢绳编织而成，菱形网孔，网孔尺寸20cm×20cm。
消能环：目的是将特定长度的张拉绳盘绕其中，当冲击能量超过系统弹性变形时，钢管环缩小，释放出张拉绳，达到吸收能量的作用。
钢柱的尺寸：钢柱选用应满足足够的承载力的工字钢。
钢柱的防腐：目前一种较好的选择就是无机磷酸盐富锌涂料。
它的物理性能良好，防腐年限长，是一种以无机盐为主要成膜物质的常温固化富锌涂料，有卓越的防高温（400℃）氧化腐蚀性能，并且有附着力强（大于8MPa）、机械性能好、配套性能佳等优秀性能。
防腐年限50a。
锚索尺寸：侧拉、上拉及锚索在选用钢丝绳时应满足足够的承载能力和寿命及防腐等要求。
1 钢丝绳的计算，采用安全系数法，按工作状态下的最大静拉力计算，公式为：式中F0——钢丝计算破断拉力总和(查钢丝绳性能表)；Fmax——作用在钢丝绳上的最大拉力；j——钢丝绳捻制损失系数(查钢丝绳性能表)；n——安全系数，根据工作机构的工作级别或用途确定。
②钢丝绳的寿命。
提高钢丝绳寿命，应在系统的设计上给予注意，不得低于设计规范规定的值，应尽量减少钢丝绳弯折次数，避免反向弯折。
SNS柔性主动防护系统设计
被动防护网施工技术要求也称落石拦截系统，主体由钢柱、钢绳网、钢丝网、上（下）支撑绳、上拉锚杆、侧拉锚杆、侧拉锚绳等构件组成。
内置格栅网主要用于拦截小块石，外置钢绳网则用于拦截大块石。
根据本工程边坡的坡型特征、危害防护特点及防护要求，选用CTR05/07/B落石防护网系统。
1构件的主要技术指标要求（1）钢绳网网孔为菱形，网孔尺寸为300mm×300mm，钢丝绳φ8mm（6×7+IWS），强度等级1770N/mm2，镀锌量不小于70g/m2；所有钢丝绳的交叉结点处采用φ3.0mm高尔凡镀层钢丝绑扎联结并拉紧。
本方案采用工厂定型生产的HEA/08/300钢绳网，规格为5m×5m，表示由直径为8mm的钢丝绳编制、网孔正方形的边长为300mm的钢丝绳网。
（2）双绞合六边形钢丝网钢丝采用镀高尔凡（5%铝-锌合金+稀土元素）防腐处理；网孔类型8×10，网面钢丝直径Ф3.0mm，最小镀层量255g/m2。
（3）钢丝绳用作支撑绳、拉锚绳，采用Φ16钢丝绳（6×7+IWS），强度等级1770N/mm2，热镀锌为AB级。
（4）钢柱直径φ114.3mm，厚度4mm，Q235B；钢柱表面应采用防腐措施，一般采用热镀锌处理，镀锌层厚度不小于8um。
钢绳网网宽为5m，因此，钢柱每隔10m设置一个，每跨由两张网组成。
（5）底板250×600×10mm，Q235B；表面应采用防腐措施，一般采用热镀锌处理，镀锌层厚度不小于8um。
（6）拉锚系统钢丝绳锚杆为直径Ф16单根钢丝绳弯折后用绳卡紧固套管固定而成，并在固定后的环套内嵌套鸡心环，长度3～4m，抗拔力不小于150KN；拉锚绳直径Ф16，在一端用相应规格的绳卡紧固套管固定并制作挂环，侧向拉锚绳应设置消能器。
2拦截系统吸收能量计算根据现场调查资料，边坡岩体形成的不规则岩块多数体积在0.2～1.0m3。
现以一个1 m3体积的变粒岩块石从50m 高的坡顶滚落下来后对坡脚拦截系统的冲击能量作为极端设计控制标准。
浅谈SNS柔性主动防护网施工技术
主要特 征构 成分 为钢 丝绳 网 、 钢丝格 栅 和高 强 度 钢丝格 栅 三类 。前 两 者通 过 钢 丝 绳 锚 杆 和 支撑 绳 固定 方式 ， 后 者 通 过 钢筋 （ 可 施 加 预应 力 ） 和钢
丝绳 锚杆 （ 有 边沿 支撑 绳 时采 用 ） 锚 垫 板 以及 必要
３ Ｓ Ｎ Ｓ柔 性 防护 网方 案 设 计 与 施 工
２ Ｓ Ｎ Ｓ柔 性 主 动 防护 网特 点
Ｓ Ｎ Ｓ 柔 性 主动 防护 网可用 于铁 路 、 公路 、 电站 、 景 区及 临 山建筑 等 的高 陡 边坡 坡 面 崩 岩 、 危岩 、 落 石、 风 化剥 落 、 溜坍或 塌落类 地质 灾 害加 固及 防护 。 （ １ ） 适应任何坡面地形 ， 特别是 破碎的山体。
统 的结构 型式 不断改进 ， 主动 防护 系统从 防止边 坡风化剥落 、 边坡 围岩加 固 ， 已经发展到可 以治理浅表层边坡 滑动 问题 ， 在工程领域的应用越来越广 泛。本 文简要 叙述公路高边坡柔性主动防护网施工技术 。
关键词 柔性 ； 主动 ； 防护网 ； 施工技术
崩塌 与落 石边 坡 危 害 的主 要 特 征 是 具 有 强 大 的动 力 冲击破 坏作 用 ， 而 一 些 传 统 的 防护 方 法 ， 以 刚性 结构 去抵 抗 冲击力 ， 从 原理 上就 存在 事倍 功半 的弊 端， 其 结果 是 必须 在存 在落石 危 害 的陡峭 山坡 上建
般不 需要 针对 其 施 工安 装 进 行 大 量 的 开挖 和 清
了原始 地貌 和植 被 。
进、 安 全可靠、 环保效果好 、 经 济 合 理 的 防 治 新 技
术。
坡， 减 少 了辅 助 工作 量 施 工 干 扰小 ，装 简 单 快 捷 。 以 高 强 度 钢 丝 绳 为 主 要
（整理）SNS被动防护网施工技术方案.
（整理）SNS被动防护网施工技术方案.目录一、工程概况 (2)二、编制依据 (2)三、施工工艺 (2)四、施工方法 (2)1、测量放线 (2)2、人工清理坡面浮土及浮石 (2)3、测量放线确定钢柱位置及锚索孔、钻孔并清孔 (3)4、钢柱砼基础浇筑及预埋件施工 (3)5、钢柱拉锚绳安装 (4)6、上、下支撑绳安装 (4)7、钢绳网安装 (4)8、格栅安装 (5)五、施工进度安排 (5)六、资源配置 (6)1、劳动力配置 (6)2、主要施工机械设备配置 (6)3、主要材料供应 (6)七、交通安全、保通措施 (6)八、质量保证措施 (7)九、安全生产措施 (8)十、环境保护措施 (9)SNS被动防护网施工技术方案一、工程概况本合同段共有被动防护网八段，分布于K0+430~K0+460、K1+050~K1+130、K1+450~K1+470、K3+510~K3+550、K5+750~K6+060、K6+350~K6+480、K8+828.721~K8+890、K10+590~K10+651段左侧山体。
上述山体常发生坡面碎屑流，其危岩、落石及欠稳定斜坡比较发育，采用SNS被动防护系统对边坡予以处治，处治长度797.3m，平均高度为5m。
二、编制依据1、业主提供的两阶段施工图设计文件；2.LJ1合同段总体施工组织设计及投标文件；3.《公路路基施工技术规范》（JTGF10/1-2006）；4.《公路工程质量检验评定标准》（JTGF80/1-2004）；5.现场实际施工地形、地质等情况。
三、施工工艺测量放线—人工清理坡面浮土及浮石—测量放线确定钢柱位置及锚索孔、钻孔并清孔—钢柱砼基础浇筑及预埋件施工—钢柱拉锚绳安装—上、下支撑绳安装—钢绳网安装—格栅安装—质量检测—竣工验收四、施工方法1、测量放线为满足施工需要和规范要求，对导线点进行核实和加密，所有导线资料必须经测量专业监理工程师复核认可后方可用于施工。
2、人工清理坡面浮土及浮石为保证施工安全，为后续工作创造条件，应先用人工清理坡面上的浮土及浮石，然后进行下一步施工。

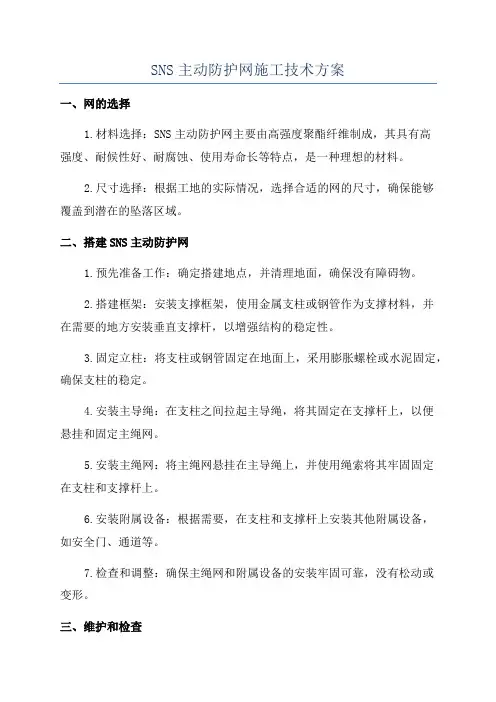

SNS主动防护网施工技术方案
SNS主动防护网施工技术方案一、网的选择1.材料选择：SNS主动防护网主要由高强度聚酯纤维制成，其具有高强度、耐候性好、耐腐蚀、使用寿命长等特点，是一种理想的材料。
2.尺寸选择：根据工地的实际情况，选择合适的网的尺寸，确保能够覆盖到潜在的坠落区域。
二、搭建SNS主动防护网1.预先准备工作：确定搭建地点，并清理地面，确保没有障碍物。
2.搭建框架：安装支撑框架，使用金属支柱或钢管作为支撑材料，并在需要的地方安装垂直支撑杆，以增强结构的稳定性。
3.固定立柱：将支柱或钢管固定在地面上，采用膨胀螺栓或水泥固定，确保支柱的稳定。
4.安装主导绳：在支柱之间拉起主导绳，将其固定在支撑杆上，以便悬挂和固定主绳网。
5.安装主绳网：将主绳网悬挂在主导绳上，并使用绳索将其牢固固定在支柱和支撑杆上。
6.安装附属设备：根据需要，在支柱和支撑杆上安装其他附属设备，如安全门、通道等。
7.检查和调整：确保主绳网和附属设备的安装牢固可靠，没有松动或变形。
三、维护和检查1.定期检查：定期检查SNS主动防护网的使用情况，如有损坏或松动的地方，及时修复或更换。
2.清洁保养：定期清洁SNS主动防护网，使用适当的清洗剂和清洗工具，保持其清洁和整洁。
3.防风处理：在暴风雨等恶劣天气条件下，加强对SNS主动防护网的固定，以防止其被风吹动或被损坏。
4.制定紧急预案：制定紧急预案，包括突发情况的处置措施、紧急疏散路线等，确保在紧急情况下能够迅速、有效地采取行动。
总结：SNS主动防护网是一种重要的安全设施，能够有效保护工人和行人免受坠落伤害。
在搭建SNS主动防护网时，需要选择合适的材料和尺寸，并进行适当的固定和调整。
此外，维护和检查也是非常重要的，定期检查和清洁保养能够确保SNS主动防护网的稳定和可靠性。
最后，制定紧急预案，可以在紧急情况下做出正确的决策并进行及时疏散。
最新sns柔性边坡防护网技术要求
s n s柔性边坡防护网技术要求sns柔性边坡防护网技术要求sns柔性边坡防护网总体要求一、编网、支撑绳及拉锚系统所用钢丝绳应符合GB/T8918—1996的规定，其钢丝强度不应低于1770MPa，热镀锌等级不低于AB级。
2 钢丝格栅编织用钢丝应符合GB/T343—1994的规定，热镀锌等级不低于AB 级，其中高强度钢丝格栅亦可采用重量不低于150g/m2的锌铝合金镀层处理。
3 环形网用钢丝用符合GB/T343—1994的规定，其钢丝强度不应低于1770MPa，热镀锌等级不低于AB级或采用重量不低于150g/m2的锌铝合金镀层处理。
4 钢柱构件钢材应符合GB/T700—1988的规定，并应进行防腐处理。
5 热扎工字钢应符合GB/T700—1988和GB/T706—1988的规定。
6 如有特殊要求，可由供需双方协商确定。
二、钢丝绳网1 编网用两根钢丝绳交叉联结点处的固定件采用钢质卡扣，其厚度不小于2㎜，并经电镀锌处理，镀锌层厚度不小于8um。
2 编网用铝质接头套管长度不小于50㎜，外径不大于30㎜，壁厚不小于3㎜，其连接能力不低于所连接钢丝绳的最小破断拉力。
3 交叉结点处均用卡扣固定，接头处用铝质接头套管闭合压接。
不应出现遗漏，卡扣和套管表面不应有破裂和明显损伤。
4 钢丝绳交叉结点处的抗错动拉力不应小于5KN，错动后钢丝绳残余抗破断拉力不应小于原始最小抗破断拉力的90%。
工字钢的尺寸，外形，重量及允许偏差应符合GB/T706—1988的各项技术要求。
2 钢柱表面应采用防腐措施，一般采用热镀锌处理，镀锌层厚度不小于8um。
五、拉锚系统构件1 钢丝绳锚杆应为直径不小于16㎜的单根钢丝绳弯折后用绳卡或铝合金紧固套管固定而成，并在固定后的环套内嵌套鸡心环。
2 拉锚绳应在一端用相应规格的绳卡或铝合金紧固套管固定并制作挂环。
2 变形过程中环管不用发生褶屈和破裂，未伸出段始终保持为原始圆形形状。
SNS边坡柔性防护系统.pdf
SNS边坡柔性防护系统一、概述SNS(Safety Netting System) 以高强度柔性网（钢绳网、环形网、高强度钢丝格栅）作为主要构成部分，并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各类斜坡坡面崩塌落石，风化剥落等地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的新型柔性防护系统，它是一种集构件设计与加工、系统配置设计与定型、现场设计选型、现场布置与施工设计的系统化技术。
其结构类型也实现了多样化、系统化和标准化，在斜坡安全防护特别是崩塌落石防护领域得到了广泛应用。
该系统技术已成功地应用于国内铁路、公路、水电站、矿山和市政工程的上千个边坡工点，解决了传统防治措施难以解决的大量难题。
其可靠的安全保障性、施工的快速标准化和利于环保等综合技术经济优势及其新颖而巧妙的防护观念和设计思想，已被广大工程技术人员所广泛认识和认同。
总结起来，与传统的典型圬工结构相比，SNS系统不仅具有以圬工为代表的传统方法的防治功能，并能满足前述对坡面地质灾害防治新技术的基本要求，具体表现为以下几个主要方面：1、充分利用柔性材料的易铺展性和高防冲击能力，通过系统的开发和大量的现场试验，形成了适应各类坡面地质灾害防护的系统化技术，通过定型化的均衡设计实现了系统产品的标准化和最优化，并便于工程质量控制和工程量的准确计量。
2、充分利用高强金属材料的质轻和易加工特点来实现系统的轻型化、部件生产的工厂化和积木式部件安装，以尽可能简单的机具，最短的工期和最少的劳动力来实现施工安装和维护的简单快速化，从而解决山区复杂地形条件下传统防护措施施工困难、进展缓慢的长期难题。
3、充分利用系统的柔性和施工布置的灵活性来最大限度地适应各种复杂的地形地貌环境，避免或尽可能降低因开挖所造成的环境破坏和对边坡稳定性的危害，以及对其他作业和周边建筑物正常运营的干扰，可以同步或超前于土石方主体开挖工程的施工，即能实现逆作法施工或平行作业。
4、充分利用系统的开放性来减小系统的视觉干扰和保护原有植被及其生长条件，并给实施人工绿化提供了可能，以充分利用植物根系的护坡加固作用和绿色植物的环境绿化美化功能，将工程治理与环境保护和改造融为一体。
SNS主动柔性防护网施工方案
SNS主动柔性防护网施工方案SNS主动柔性防护网(SNS Active Flexible Protection Net)是一种先进的土木工程技术，用于在山区和河道等地方进行防护和护坡工程。
这种柔性防护网可以有效地防止土坡的坍塌和河堤的冲刷，使得土地可以得到有效的保护和利用。
本文将介绍SNS主动柔性防护网的施工方案。
首先，在进行SNS主动柔性防护网的施工前，需要进行详细的工程测量和设计。
测量工作包括对施工地区的地形和地貌进行测量，确定施工地点的坡度和高度，以及计算所需的柔性防护网的具体尺寸和数量。
设计工作包括根据测量结果和工程要求，确定柔性防护网的网孔大小、材料和布置方式等。
其次，在施工现场进行土地准备工作。
这包括清理施工区域的杂草和垃圾，修剪杂乱的树木和灌木，清除表面的石头和均匀化土地。
如果施工地区有不平坦的地面，还需要进行地面平整工作，确保柔性防护网能够牢固地固定在土地上。
然后，进行柔性防护网的安装工作。
首先，将事先准备好的柔性防护网按照设计要求在施工现场展开。
展开网的过程中，要注意保持网的平整，避免出现扭曲和褶皱。
然后，用锚杆或钢管将网固定在土地上。
锚杆或钢管的选择应根据设计要求和施工地点的实际情况来确定。
在固定网的过程中，要保证每个固定点的力度均匀，确保网能够牢固地固定在土地上。
接下来，进行柔性防护网的连接和补强工作。
在连接工作中，需要使用特殊的连接件将不同的网片连接在一起，以形成一个整体的柔性防护网系统。
连接件的选择应根据设计要求和工程需要来确定。
同时，还需要使用钢丝绳或类似的材料对柔性防护网进行补强，以增强其抗拉强度和稳定性。
最后，对施工完成的柔性防护网进行检查和验收工作。
检查工作包括对柔性防护网的固定点、连接点和补强点进行检查，确保其牢固可靠。
验收工作包括对土地的护坡效果进行评估，是否达到了设计要求和工程要求。
总之，SNS主动柔性防护网的施工方案包括测量和设计、土地准备、安装、连接和补强、检查和验收等步骤。
高边坡SNS柔性防护网施工技术
高边坡SNS柔性防护网施工技术摘要：柔性防护网是以高强钢丝网为主要构件组成的一种较新的轻型边坡防护结构。
其抗拉、抗冲及变形能力强具有主动保护松动岩体或被动拦截滚石的功能，且结构简单、工程量少、占地面积小、工程造价较低、施工快捷，特别适用于有快速施工要求的坡面防护工程。
本文结合施工实践对高边坡sns柔性防护网施工技术进行论述。
关键词：sns柔性防护系统被动系统边坡防护施工技术中图分类号：tu74 文献标识码：a 文章编号：1 概述在以往的高边坡坡面防护工程施工中，多用挡墙、护墙、挂网锚喷、预应力锚索框架等进行防护，这些都属于刚性防护。
刚性防护都要在边坡上增加荷载，工程量都比较大，在高边坡上施工比较困难，当其设计参数与边坡岩层因开挖而引起变形情况不相匹配时，刚性防护工程可能失效，引起边坡岩面崩塌、岩块滚落等地质灾害。
近年来国际上出现了用新型的sns柔性防护技术对高边坡进行防护，这种防护属于柔性防护，与以往常用的刚性防护相比，它具有不会增加坡面荷载、不破坏坡面现状、有利于坡面的稳定、工程量小、施工难度不大、采用模块化安装方式简化了施工程序、可以缩短工期、降低工程造价、绿化边坡、美化公路沿线环境等优点。
sns 柔性防护系统分为主动系统和被动系统，以覆盖和拦截两种方法对坡面进行防护。
富春江水电站泥石流治理工程，高边坡坡面防护设计用sns被动防护系统进行防护，累计防护面积870㎡。
2 sns被动防护系统施工工艺流程锚杆及支座定位→基坑开挖与砼浇灌（土质地层b类锚固）或钻凿锚杆孔（岩质地层a类锚固）→基座及锚杆安装→钢柱及拉锚绳安装及调试→支撑绳安装与调试→钢绳网的铺挂及缝合→格栅网的铺挂（可选择）。
3 sns被动防护系统施工方法3.1 sns防护系统的采购由于sns防护系统的特殊工作环境和对其寿命的特别要求，所用sns防护系统的质量必须得到保证。
必须对sns防护系统原材料供应商资质进行认真考察，经监理批准后才能签订采购合同。
SNS主动防护网施工作业指导书
..........................................................................................................................................................................................................................................................................................................................................................................1.1、预先对坡面防护区域的浮土、浮石进行清除，从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位。
1.2、打钢丝绳锚杆孔，坡体边沿孔深达到3m，坡体中部孔深达到2m。
钢丝绳锚杆由Ø 16 钢丝绳中部对折套穿马蹄形环套组成。
按要求的深度钻孔并清孔，孔深应比钢丝绳锚杆长度长 50mm 以上，孔径为45mm，插入钢丝绳锚杆并注浆，注浆养护不少于 2 天。
1.3、构架支撑绳结构，采用Ø 12 的纵向钢丝绳和Ø 16 横向钢丝绳组成 4.5m×4.5m 正方形模式布置的锚杆相联结并进行预张拉。
1.4、缝合与张拉，在每张钢绳网与四周支撑绳间用缝合绳缝合联结拉紧，并进行张拉，使柔性防护系统对坡面施以一定的预紧压力。
从而提高表层岩体的稳定性，以防止崩塌落石的发生。
同时在钢绳网下铺设小网孔.SO/2.2/50 型钢格栅，以阻挠小尺寸岩块的崩落或者限制局部岩体的破坏。
1.5、安装后的横向直径Ø 16 支撑绳，张拉紧后(用拉紧力不小于5KN的紧线器或者手动葫芦)两端各用两个绳卡与锚杆外露环套固定连接。
SNS柔性被动防护网施工方案
SNS柔性被动防护网施工方案SNS柔性被动防护网是一种新型的防护设施，由柔性网体、支撑绳索和固定设施组成，具有柔性、轻巧、透水透气等特点。
它可以在河流、河道、海岸、山体等需要防护的地方进行施工和安装，能够有效防止地质灾害的发生，并提供必要的环境保护。
一、施工前准备工作1.了解施工地的地理条件、水文条件等相关情况，并制定施工方案。
2.梳理相关法律法规和规范要求，确保施工过程符合相关标准。
3.准备必要的施工材料和设备。
二、施工过程1.确定施工点位，并进行示范性装修。
参照设计图纸，将固定设施按照要求安装到预定的位置上。
2.开始进行柔性网体的安装，根据设计要求将柔性网体铺设在固定设施上，并用支撑绳索进行固定。
要注意确保柔性网体的紧固点和支撑绳索的间距符合要求。
3.在柔性网体的上游一侧，设置有适当的滚石，以增加防护网的稳定性。
在下游一侧，设置有适当的止水梁，以防止水流冲击造成破坏。
4.在施工过程中，要根据需要调整柔性网体的张力，以保证其稳定性和牵引力。
5.施工过程中要进行质量检查，确保施工质量符合相关标准。
三、防护效果评估1.在施工完成后，要进行防护效果的评估，包括稳定性评估、泥沙滞留效果评估和水流调控效果评估等。
2.评估结果可以用于后续的工程设计和调整，以提高防护效果。
四、施工后维护1.定期巡检和维护柔性被动防护网，保持其稳定性和完整性。
2.对于发现的损坏或破坏部分，要及时进行修复或更换。
3.定期清理滞留的泥沙，保持柔性被动防护网的通畅性和透水透气性。
总结：SNS柔性被动防护网作为一种新型的防护设施，具有较好的柔性、轻巧和透水透气等优点，对于防止地质灾害的发生和保护环境具有重要意义。
在施工过程中，需要进行施工前准备工作、施工过程中的固定设施安装和柔性网体铺设、防护效果评估以及施工后的维护等工作，以确保防护效果的实现和持续性。
柔性防护网 [桂阳SNS柔性防护网安装知识]
![柔性防护网 [桂阳SNS柔性防护网安装知识]](https://img.taocdn.com/s3/m/a602fe8d31b765ce04081402.png)
柔性防护网[桂阳SNS柔性防护网安装知识]桂阳SNS柔性防护网安装知识被动防护网其防护方式是以拦截阻挡为主，整体结构形式类似于围栏，是把山体掉落的落石泥石流等拦截在一定区域，使受保护区域免受灾害，其安装工艺，是在地下挖坑灌浆铸造基座，使立柱稳固，再在立柱之间挂上钢丝绳网和格栅网，用锚杆拉绳固定，被动防护网能使大块落石在掉落时起缓冲作用，以此来缓解和防治灾害。
边坡防护网起到的作其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件，绿色植物能够在其开放的空间上自由生长，植物根系的固土作用与坡面防护系统结为一体，从而抑制坡面破坏和水土流失，反过来又保护了地貌和坡面植被，实现最佳的边坡防护和环境保护目的。
技术人员应心中有数，以便对相壹的施工环节作充考虑。
加筋钢丝绳的直径：国标的边坡防护网钢丝绳的直径为8毫米，非国标的钢丝绳直径一般不会超过7.5毫米。
以热镀锌钢丝绳为主要材料的主动防护系统具有高韧性、高防护强度、易铺展性等优点。
主动防护系统通过多次边坡防护工程的现场试验和对比，具有适应任何坡面地形、安装程序标准化、系统化等优点。
主动防护系统开放的系统特征能够将工程对环境的影响降到低点，边坡防护网起到的作其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件，绿色植物能够在其开放的空间上自由生长，植物根系的固土作用与坡面防护系统结为一体，从而抑制坡面破坏和水土流失，反过来又保护了地貌和坡面植被，实现最佳的边坡防护和环境保护目的。
技术人员应心中有数，以便对相壹的施工环节作充考虑。
但是这里的地形比较复杂。
很多专家质疑边坡防护网是否能有效的使用这种复杂的地形呢？其防护区域内可以充分的保持土体、岩石的稳固，通过人工实施植草、植树的绿化作用。
将工程与环境融洽融合。
采用热镀锌高强度钢丝绳作为系统主要材料的主动防护系统，其材料的特殊制造工艺和高防腐防锈技术。
决定了系统的超高寿命，GPS2边坡防护网使用柔性结构设计，整体的承载力高而且运输方便没有视觉干扰，可以保持坡面原有的植被跟绿化条件。
SNS柔性防护网施工专项方案
SNS柔性防护网施工专项方案柔性防护网是一种新型的交通安全设施，主要用于公路等交通道路的护栏防护工程。
其主要功能是为了保护行人和车辆在交通事故发生时的人身安全。
柔性防护网施工专项方案应具备以下内容：工程概况、施工组织设计、施工技术措施、质量控制、安全文明施工。
一、工程概况该项目为柔性防护网施工，包括柔性防护网的安装和固定工作。
施工地点位于XX高速公路的XX段。
施工的主要材料包括钢丝绳、角钢、焊接网等。
二、施工组织设计1.组织机构：施工队由技术负责人、项目经理、施工人员组成。
2.施工队安排：根据施工进度和工作量，合理分配施工人员。
3.施工设备：准备好必要的施工设备，包括吊车、焊接机等。
三、施工技术措施1.场地准备：清理施工区域，平整场地，确保施工安全。
2.安装柱子：根据设计要求，选择合适的位置安装柱子。
保证柔性防护网的稳固固定。
3.安装柔性防护网：将钢丝绳穿过预留的孔洞，利用焊接机将其固定在柱子上。
4.固定角钢：将角钢通过螺栓连接柱子和柔性防护网，增加柔性防护网的牢固度。
四、质量控制1.施工材料的合格性检验：对所使用的钢丝绳、焊接网等材料进行质量检验，确保在施工中使用的材料符合相关标准要求。
2.施工过程的监督：对施工过程中的关键环节进行监督，如柱子的安装、焊接等，以确保施工质量。
五、安全文明施工1.安全防护：施工人员必须佩戴安全帽、安全鞋等必要的个人防护用品。
施工现场应设置明显的安全警示标志，确保施工人员的人身安全。
2.施工环境保护：施工过程中要注意环境保护，尽量减少对周边环境的影响。
3.文明施工：施工人员要遵守工地纪律，文明施工，确保施工过程中的秩序和环境整洁。
以上是柔性防护网施工专项方案的基本内容，通过合理的组织设计和施工技术措施，确保工程的质量和安全。
同时，在施工过程中，要注重保护环境，确保文明施工。
这样可以有效预防交通事故发生，并提高公路交通的安全水平。
SNS柔性主动防护系统施工技术要求
SNS柔性主动防护系统施工技术要求1、施工工艺流程SNS主动防护系统的施工工艺流程详见图8-1。
图8-1 SNS主动防护系统的施工工艺流程图2、安装施工工艺（1）施工准备在SNS主动防护系统工程正式施工前，应先做好以下各项准备工作。
首先，清除工作面上威胁施工安全的浮土、危石，以防止在施工过程中人为扰动而发生滚落；在坡面上修建好材料搬运、人员行走所需要的临时通道；对不利于施工的局部地形（如局部堆积体和突起体等）进行适当修整；根据坡面的防护特点，做好施工安全防护措施。
其次，施工准备工作应对材料（如系统产品、锚杆锚固所需水泥和地材）的选购及检验，以及需事先进行的砂浆配合比等实验工作。
（2）测量放线及锚杆定位SNS主动防护系统测量放线的工作是根据设计的锚杆间距和防护区域，确定锚杆位置和防护网片布置形式，完成系统在坡面的布设。
由于坡面形态的凹凸不平，设计无法做到细化，只是明确防护网的基本结构形式、参数、大体的防护面积，而具体的防护布置形式和防护面积都需要在现场放线以后才能确定。
测量放线工作以竖向中分线为基准，以一定长度和高度（通常取10倍锚杆间距）对坡面进行横竖向分块，将坡面分为若干区域，除最外边区域以外，各区域均以两边往中间、由下向上的顺序，逐行进行放线定位。
当锚杆放线定位到边坡坡口线外，无法按照设计标准锚杆间距进行定位时，可根据防护网安装的需要适当调整锚杆间距。
（3）锚杆施工①施工机具的选择SNS主动防护系统的锚杆为钢丝绳锚杆，锚杆的孔径不小于42mm。
锚杆成孔一般采用手持式风动凿岩机（俗称手风钻）来完成。
手风钻配套钻杆采用中空六楞钢制作，杆的直径为27mm，钻头为“一”字形镶嵌合金钻头，直径为42mm，所成孔径大小为42～45mm。
当设计锚孔深度不大于4m时，可采用3m3的空压机作为手风钻的驱动设备。
②钻孔操作在钻孔操作时，操作人员握住钻机手柄对钻机施压，对岩石切削形成钻孔。
③清孔为了保证锚杆质量，锚杆孔完成后需进行清孔。
SNS柔性防护网技术手册
铁路TB/T3089 SNS柔性防护网技术手册1、概述.................2、规范引用文件及参照标准 (1)3、产品分类及构成 (2)4、产品配置及防护功能 (6)5、技术要求 (9)6、检验方法 (10)7、标志包装运输和储存 (13)8施工安装及维护 (13)1.概述迄今为止，柔性防护技术的应用已有了五十于年的历史，在这五十于年的时间里，大量的实验研究，理论研究和工程实践奠定了柔性防护技术走向成熟的基础。
在这期间，从雪崩防护，落石防护，边坡加固一直到泥石流防护等，柔性防护技术的应用领域不断地扩大，柔性网的形式得到了不断发展，系统的结构形式也得到了不断改进，被动防护系统的防护能力也不断加强，主动防护系统从防止边坡风化剥落，边坡危岩加固，一直发展到可以治理浅表层边坡滑动问题。
已广泛应用在铁路、公路、水电站、矿山等多个工地，SNS柔性防护系统的推广，为治理山体自然灾害作出了突出的贡献！2.规范引用文件及参照标准下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，起最新版本适用于本标准。
JT/T528---2004 中华人民共和国交通行业标准TB/T3089—2004 中华人民共和国铁道行业标准GB/T343—1994 一般用途底碳钢丝GB/T700—1988 碳素结构钢GB/T706—1988 热轧工字钢尺寸、外形、重量及允许偏差GB/T2973—1991 镀锌钢丝锌层硫酸铜试验方法GB/T8358—1987 钢丝绳破断拉伸试验方法GB/T8918—1996 钢丝绳3.产品构成及分类A.构成3.a.1 斜坡柔性安全防护网flexible safety net for protection of slope 以金属柔性网（钢丝绳网、格栅、环形网）为主要特征构件，以覆盖和拦截两种基本形式来防护崩塌落石、风化剥落、泥石流等坡面地质灾害的柔性安全防护网技术和产品。
SNS柔性防护网技术手册共18页
铁路TB/T3089 SNS柔性防护网技术手册目录1、概述 (1)2、规范引用文件及参照标准 (1)3、产品分类及构成 (2)4、产品配置及防护功能 (6)5、技术要求 (9)6、检验方法 (10)7、标志包装运输和储存 (13)8、施工安装及维护 (13)1.概述迄今为止，柔性防护技术的应用已有了五十于年的历史，在这五十于年的时间里，大量的实验研究，理论研究和工程实践奠定了柔性防护技术走向成熟的基础。
在这期间，从雪崩防护，落石防护，边坡加固一直到泥石流防护等，柔性防护技术的应用领域不断地扩大，柔性网的形式得到了不断发展，系统的结构形式也得到了不断改进，被动防护系统的防护能力也不断加强，主动防护系统从防止边坡风化剥落，边坡危岩加固，一直发展到可以治理浅表层边坡滑动问题。
已广泛应用在铁路、公路、水电站、矿山等多个工地，SNS柔性防护系统的推广，为治理山体自然灾害作出了突出的贡献！2.规范引用文件及参照标准下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，起最新版本适用于本标准。
JT/T528---2019 中华人民共和国交通行业标准TB/T3089—2019 中华人民共和国铁道行业标准GB/T343—1994 一般用途底碳钢丝GB/T700—1988 碳素结构钢GB/T706—1988 热轧工字钢尺寸、外形、重量及允许偏差GB/T2973—1991 镀锌钢丝锌层硫酸铜试验方法GB/T8358—1987 钢丝绳破断拉伸试验方法GB/T8918—1996 钢丝绳3.产品构成及分类A.构成3.a.1斜坡柔性安全防护网flexible safety net for protection of slope以金属柔性网（钢丝绳网、格栅、环形网）为主要特征构件，以覆盖和拦截两种基本形式来防护崩塌落石、风化剥落、泥石流等坡面地质灾害的柔性安全防护网技术和产品。
SNS柔性防护系统施工工法
SNS柔性防护系统施工工法中国水利水电第十四工程局有限公司二○○九年二月审查：和孙文校核：杨元红徐萍王来所编制：刘士诚刘六艺张述毕胡传安黎文海王云马增翼郗启松张富家陈慧君毕绍兴张飞目录1。
前言 (1)2。
工法特点 (1)2.1SNS主动系统的特点 (1)2。
2SNS被动系统的特点 (1)3。
适用范围 (2)4.工艺原理 (2)5。
施工工艺流程及操作要点 (3)5。
1施工工艺流程 (3)5.2工艺操作要点 (4)6.材料与设备 (8)7。
质量控制 (9)8。
安全措施 (9)9。
环境保护措施 (10)9.1施工生产废水处理措施 (10)9.2施工区粉尘与废气控制措施 (10)9。
3施工区噪声控制措施 (10)9.4施工区垃圾处理措施及卫生管理 (10)10。
效益分析 (10)11。
应用实例 (11)11.1SNS柔性防护系统在泸定水电站厂房边坡防护中的应用 (11)11。
2SNS柔性防护系统在大岗山水电站左岸公路边坡防护中的应用 (11)11。
3SNS柔性防护系统在小湾水电站左岸边坡防护工程中的应用 (12)SNS柔性防护系统施工工法中国水利水电第十四工程局有限公司王来所刘士诚刘六艺张述毕胡传安1.前言SNS（Safety netting System）柔性防护系统是利用钢绳网作为主要构成部分来防止崩塌落石危害的柔性安全防护系统，与其他防护结构为代表的传统防护系统的主要差别在于系统本身具有的柔性和高强度，更能适应于抗击集中荷载和高冲击荷载，且在大量的室内外试验和理论分析计算基础上建立的标准化部件形式，使系统的施工实现了程序化和标准化。
此外，系统设置后的较小视觉干扰和最大限度地维持原始地貌和植被，同时可进行人工绿化，在美化环境方面的社会效益是其他防护方法无法比拟的。
无论是从现有坡面地质灾害防治技术本身的不足，还是从各类与岩土工程有关的基础建设步伐的加快、规模和等级的提高以及相关施工技术水平的提高上，都迫切需要深入开展坡面地质灾害的研究防治工作，寻求一种施工简单易行、技术先进、安全可靠、环保效果好、经济合理的防治新技术，而SNS柔性防护系统的出现就解决了这些问题.2.工法特点2。
SNS柔性防护网作业作业指导书
SNS柔性防护网作业作业指导书17.1 SNS系统简介SNS（Safety Netting System)系统是瑞士布鲁克集团所独家拥有的、以高强度柔性网(菱形钢丝绳网、环形网、高强度钢丝格栅)作为主要构成部分，并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各类斜坡坡面地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的柔性安全防护系统技术和产品，它是一种集构件设计与加工、系统配置设计与定型、现场设计选型、现场布置与施工设计的系统化技术。
其被动防护系统于1956年首先由瑞士布鲁克集团研制开发并应用于雪崩防护，之后随着科学技术和经济建设的不断发展，特别是进入20世纪80年代后，经过工程技术人员不断实践和探索，该系统在技术上已日趋完善，形成了一种地质灾害防治工程领域内成熟的柔性防护新技术，产品类型的开发也愈来愈多，并实现了标准化，在斜坡安全防护特别是崩塌落石防护领域得到了大量推广应用。
17.2 SNS柔性防护系统特点17.2.1 系统由工厂按标准加工生产并结合防护现场需要而配套成型后运送到现场。
施工现场在完成少量的坡面清理或不清理以及短锚杆工程之系统的现场安装一般不需要大型设备，施工周期短，施工快捷。
17.2.2 系统材料轻型化，便于材料的运输。
17.2.3 系统安装实施完成后，不仅兼具坡面落石防护和坡面加固的作用，而且由于系统本身的开敞式结构，利于坡表排水，也完全允许自然植被的自由生长，并可进一步在系统上进行人工绿化，防护效果好，从而形成防护加固+环保协调的综合治理效果。
17.2.4 采用热镀锌高强度钢丝绳做为系统主要材料的主动防护系统，其材料的特殊制造工艺和高防腐防锈技术,决定了系统的超高寿命，通过大量的试验和研究发现。
SNS主动防护系统具有30—50年的防护使用寿命。
17.3 SNS柔性防护网分类简介SNS柔性防护网按受力形式分为主动边坡防护网和被动边坡防护网两种。
17.3.1 主动防护网主动防护系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上，以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌（加固作用），或将落石控制于一定范围内运动（围护作用）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路TB/T3089SNS柔性防护网技术手册目录1、概述 (1)2、规范引用文件及参照标准 (1)3、产品分类及构成 (2)4、产品配置及防护功能 (6)5、技术要求 (9)6、检验方法 (10)7、标志包装运输和储存 (13)8、施工安装及维护 (13)1.概述迄今为止，柔性防护技术的应用已有了五十于年的历史，在这五十于年的时间里，大量的实验研究，理论研究和工程实践奠定了柔性防护技术走向成熟的基础。
在这期间，从雪崩防护，落石防护，边坡加固一直到泥石流防护等，柔性防护技术的应用领域不断地扩大，柔性网的形式得到了不断发展，系统的结构形式也得到了不断改进，被动防护系统的防护能力也不断加强，主动防护系统从防止边坡风化剥落，边坡危岩加固，一直发展到可以治理浅表层边坡滑动问题。
已广泛应用在铁路、公路、水电站、矿山等多个工地，SNS柔性防护系统的推广，为治理山体自然灾害作出了突出的贡献！2.规范引用文件及参照标准下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，起最新版本适用于本标准。
JT/T528---2004 中华人民共和国交通行业标准TB/T3089—2004 中华人民共和国铁道行业标准GB/T343—1994 一般用途底碳钢丝GB/T700—1988 碳素结构钢GB/T706—1988 热轧工字钢尺寸、外形、重量及允许偏差GB/T2973—1991 镀锌钢丝锌层硫酸铜试验方法GB/T8358—1987 钢丝绳破断拉伸试验方法GB/T8918—1996 钢丝绳3.产品构成及分类A.构成3.a.1斜坡柔性安全防护网flexible safety net for protection of slope以金属柔性网（钢丝绳网、格栅、环形网）为主要特征构件，以覆盖和拦截两种基本形式来防护崩塌落石、风化剥落、泥石流等坡面地质灾害的柔性安全防护网技术和产品。
以下简称防护网。
3.a.2主动防护网 active net采用钢丝绳锚杆或钢筋锚杆和支撑绳固定方式将金属柔性网覆盖在具有潜在地质灾害的坡面上，从而实现坡面加固或限制落石运行范围的一种防护网，简称主动网。
3.a.3被动防护网 passive net采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将金属柔性网以一定的角度安装在坡面上，形成栅栏形式的栏石网，从而实现对落石和泥石流体中固体物质拦截的一种防护网，简称被动网。
3.a.4钢丝绳网 wire rope net用钢丝绳编制并在交叉结点处用专用“十”字卡扣固定的成品网，为防护网的主要特征构件之一。
3.a.5钢丝绳锚杆 wire rope anchor将单根钢丝绳从中点处弯折，在弯折处嵌入鸡心环并用绳卡或铝合金紧固套管固定的防护网专用柔性锚杆。
在被动网中特称为拉锚锚杆。
3.a.6支撑绳 support rope用以实现金属柔性网按设计形式铺挂、对金属柔性网起支撑加固作用的钢丝绳。
3.a.7缝合绳 sewing rope将金属柔性网间或其与支撑绳缝合联结的钢丝绳。
3.a.8减压环 brake ring穿挂于被动网支撑绳和上拉锚绳上的由钢管弯制加工而成的环状构件，当支撑绳和上拉锚绳所受拉力达到设定值时，减压环通过发生变形位移吸收能量，避免其他构件发生破坏，对系统起到过载保护作用。
3.a.9钢柱 post对被动网起直立支撑的构件。
3.a.10基座 base plate钢柱的定位座。
3.a.11钢柱连接件 joint实现钢柱和基座间铰连接的构件。
3.a.12挂座 hanging pedestal钢柱顶部和基座上用于穿挂固定支撑绳的部分。
3.a.13挂环 hanging hoop被动网中的支撑绳和拉锚绳一端预先用绳卡或铝合金紧固套管固定制作的环套，施工安装时该挂环直接挂到挂座上。
3.a.14防倾倒螺杆 bolt for protection collapse将基座与钢柱底部连接，用于防止落石冲击被动网时因系统的回弹作用而发生顺坡向上的反向倾倒的螺杆。
3.a.15拉锚绳 anchor rope连接于钢柱顶部与钢丝绳锚杆间的钢丝绳，根据其位置和作用的不同分为上拉锚绳、下拉锚绳、侧拉锚绳和中间加固拉锚绳。
3.a.16拉锚绳 anchor system拉锚绳和钢丝绳锚杆的组合简称为拉锚系统。
3.a.17环形网 ring net用数股钢丝盘结成环相互套接而形成的网。
3.a.18高强度钢丝格栅 high strength steel wire mesh用强度高于1000MPa的钢丝编织的格栅网。
3.a.19钢丝格栅 steel wire mesh用强度低于600MPa的钢丝编织的格栅网。
3.a.20锚垫板 spike plates是设计成肋骨状的菱形压板，用于将高强度钢丝格栅紧压在受保护的斜坡上，保证系统受到的力以最优化的方式尽快传递到锚杆上。
两侧有垂直于板体的楔形体以保证其压紧作用。
3.a.21联结卡环 compression claws易于安装的将高强度钢丝格栅网块实现连接的一种构件形式。
3.a.22卡扣 cross clip是一种实现两根钢丝绳交叉节点紧固的特殊扣件，其对钢丝绳施加一定的载荷，避免节点处钢丝绳发生错动和分离。
B 分类3.b.1 产品分类防护网按其结构形式，防护功能和作用方式的不同分为主动网和被动网。
3.b.1.1 主动网主要特征构成分为钢丝绳网、钢丝格栅和高强度钢丝格栅三类，前两者通过钢丝绳锚杆和支撑绳固定方式，后者通过钢4.1加预应力）和钢丝绳锚杆（有边沿支撑绳时采用）、锚垫板以及必要时加边沿支撑绳等固定方式，将作为系统特征构成的柔性网覆盖在有潜在地质灾害的坡面上，从而实现起防护目的（见图1）。
主动网按起防护功能、防护能力、特征构成和机构形式的不同分为四类8种型号，常见主动网结构配置及防护功能见表1，常用主动网构成要求见附录A表A.1。
3.b.1.2 被动网由钢丝绳网或环行网（需拦截小块落石时附加一层钢丝格栅）、固定系统（锚杆、拉锚绳、基座和支撑绳）、减压环和钢柱四个主要部分构成，前者为起特征构成。
起防护能量一般为150KJ～2000KJ，特殊设防能高达5000KJ。
被动系统根据起防护能量、结构形式和特征构成的不同分为三类（见图2）17种型号，图3为最常用的RX-050型被动网示意图。
常用被动网结构配置及防护功能见表2，常用被动网构成要求见附录A表A.2（a）起加固作用的主动网（b）起围护作用的主动网TBX X X X—X X X X（C）起加固作用的主动网支撑绳（d）起加固作用的GAR2/GPS2型与锚杆安装示意图主动网安装关系示意图（e）GTC-65A的孔口凹坑和预应力锚杆（f）GTC-65A布置示意图图1 主动网示意图（a）RX型和RXI型（b）AX型和AXI型（c）CX型和CXI型图2被动网分类横断面示意图四.产品配置及防护功能4.1配置表1常用主动网结构配置及防护功能图3 RX-050型被动网示意图4.2 构件型号4.2.1 钢丝绳网规格型号4.2.1.1 钢丝绳网的规格型号及其表述方法如下：D O/08/□□/□×□网块规格（m）网孔规格（mm）丝钢丝绳直径8mm菱形钢丝绳网代号4.2.1.2 网块规格以展开张紧后的外边缘边长表示有2m×2m、4m×4m、4m×2m、4m×6m、5m×6m、5m×5m、5m×4m、5m×3m等规格的矩形、直角三角形（T）（即前述规格矩形网块的对角线平分，前述规格为直角边长）和斜角菱形（ɑ0）（即前述规格矩形网块的对边平行错动，前述规格为边长）网块；边长负误差不应大于50㎜，正误差不应大于一个网孔边长，角度误差不应大于50。
4.2.1.3 网孔规格以其菱形边长表示有300㎜、250㎜、200㎜、150㎜、120㎜、100㎜等规格。
4.2.1.4 表示示例如下：示例1：DO/08/300/4X4表示由直径为8㎜钢丝绳编织、网孔菱形边长为300㎜、网块形状为矩形（正方形）、边长均为4m的菱形钢丝绳网。
示例2：DO/08/300/T4X4表示由直径为8㎜钢丝绳编织、网孔菱形边长为300㎜、网块形状为三角形（等腰直角三角形）、两直角边均为4m的菱形钢丝绳网。
示例3：DO/08/300/ɑ450 4X4表示由直径为8㎜钢丝绳编织、网孔菱形边长为300㎜、网块形状为斜角菱形、锐角为450、边长均为4m菱形钢丝绳网。
4.2.2高强度钢丝格栅规格型号42.2.1高强度钢丝格栅的规格型号及其表述方法如下：TC/□□/□□/□×□网块规格（m）网孔规格（㎜）钢丝直径（㎜，缺省为3㎜）高强度钢丝格栅代号4.2.2.2 网块规格以展开张紧后的边缘边长表示，有3m×10m、3m×20m、3m×30m、3.5m×10m、3.5m×20m、3.5m×30m等规格，其负误差不应大于50㎜。
4.2.2.3 网孔规格以其内切圆直径表示为50㎜、65㎜、75㎜、90㎜等规格。
4.2.2.4 表示示例如下：示例1：TC/3/65/3×3.5表示由直径为3㎜的钢丝，按网孔内切圆直径65㎜编织成的长3m，宽3.5m的高强度钢丝格栅。
示例2：TC/3.5/75/10×3表示由直径为3.5㎜的钢丝，按网孔内切圆直径75㎜编织成的长为10m，宽为3m的高强度钢丝格栅。
4.2.3环形网规格型号4.2.3.1环形网的规格型号及其表述方法如下：网块规格（m）网孔规格（㎜）钢丝直径（㎜，缺省为3㎜）每环内钢丝盘结圈数环形代号4.2.3.2 表示示例如下：示例1：R5/3/250/5×3表示由直径为3㎜的钢丝，盘结5圈，按网孔内切圆直径250㎜编织的长5m、宽3m的环形网。
示例2：R7/3/300/5×3表示由直径为3㎜的钢丝、盘结7圈，按网孔内切圆直径300㎜编织成的长5m、宽3m的环形网。
4.2.3.3 网块规格以按矩形展开张紧后的外边缘边长表示，有5m×3m、5m×4m、5m×5m、5m×6m、5m×7m等规格，其负误差不应大于50㎜，正误差不应大于一个网孔直径。
4.2.3.4 网孔直径有250㎜、300㎜、350㎜、400㎜等规格。
4.2.4 拉锚系统构件规格型号拉锚系统构件包括钢丝绳锚杆、拉锚绳、支撑绳和缝合绳。
拉锚系统构件的规格型号及其表述方法如下：带减压环个数（不带时省去）带减压环（不带时省去）标称长度（m）钢丝绳直径（㎜）构件名称代号其中构件名称代号：钢丝绳锚杆—M；拉锚绳—L；支撑绳—Z；缝合绳—F。
