用接地电阻测试仪测量接地装置的接地电阻分解
接地电阻测试仪检测报告
接地电阻测试仪检测报告接地电阻测试仪是用于测量电气系统的接地电阻的仪器。
接地电阻是指电气设备和电气系统与地面之间的接触电阻，它是电气系统正常运行和人身安全的重要指标。
接地电阻测试仪的检测报告是检测人员对电气系统接地电阻进行测量和评估的结果报告，下面是一个接地电阻测试仪检测报告的示例，总字数超过1200字。
1.检测目的本次接地电阻测试的目的是评估被测系统的接地电阻情况，为安全运行提供参考。
2.测试项目本次测试主要包括以下项目：2.1系统接地电阻测量2.2接地回路幅频特性测试2.3接地电阻波动测试2.4直观检查3.测试仪器本次测试所使用的测试仪器为XYZ型接地电阻测试仪，该仪器具有较高的精度和可靠性，适用于各类电气系统的接地电阻测量。
4.测试方法和标准本次测试方法按照《电气设备接地装置技术规范》进行，主要测试标准如下：4.3接地电阻波动测试标准：接地电阻的波动应符合GB/T5678-2024的相关规定。
5.测试结果和分析根据测试数据和分析，得到如下结论：5.3接地电阻波动：在一定时间范围内，接地电阻波动极小，在合理范围内，符合GB/T5678-2024的要求。
6.结果评价和建议根据测试结果和分析，可以对被测系统的接地电阻情况进行评价和建议如下：6.1结果评价：被测系统的接地电阻达到了国家标准的要求，能够提供良好的安全保护。
6.2建议：建议定期对被测系统进行接地电阻测试，以确保系统的安全运行。
同时，注意定期清洁接地装置附近区域，确保接地电阻测量的精度。
7.结论通过接地电阻测试仪的检测，对被测系统的接地电阻情况进行了全面评估。
结果显示，被测系统的接地电阻满足国家标准的要求，能够提供良好的安全保护。
同时，测试结果对系统的安全运行提供了参考，并提出了定期测试和清洁的建议。
以上是本次接地电阻测试仪检测报告的内容，总字数为1200字以上。
测试报告的详细和准确可以有效评估被测系统的接地电阻状况，并为系统的安全运行提供指导和建议。
接地装置试验项目

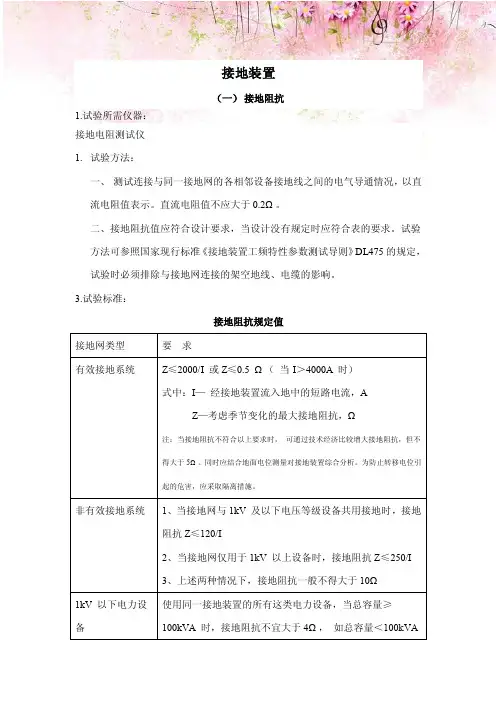

接地装置（一）接地阻抗1.试验所需仪器：接地电阻测试仪1.试验方法：一、测试连接与同一接地网的各相邻设备接地线之间的电气导通情况，以直流电阻值表示。
直流电阻值不应大于0.2Ω。
二、接地阻抗值应符合设计要求，当设计没有规定时应符合表的要求。
试验方法可参照国家现行标准《接地装置工频特性参数测试导则》DL475的规定，试验时必须排除与接地网连接的架空地线、电缆的影响。
3.试验标准：接地阻抗规定值接地网类型要求有效接地系统Z≤2000/I 或Z≤0.5 Ω（当I＞4000A 时）式中：I—经接地装置流入地中的短路电流，AZ—考虑季节变化的最大接地阻抗，Ω注：当接地阻抗不符合以上要求时，可通过技术经济比较增大接地阻抗，但不得大于5Ω。
同时应结合地面电位测量对接地装置综合分析。
为防止转移电位引起的危害，应采取隔离措施。
非有效接地系统1、当接地网与1kV 及以下电压等级设备共用接地时，接地阻抗Z≤120/I2、当接地网仅用于1kV 以上设备时，接地阻抗Z≤250/I3、上述两种情况下，接地阻抗一般不得大于10Ω1kV 以下电力设备使用同一接地装置的所有这类电力设备，当总容量≥100kVA 时，接地阻抗不宜大于4Ω，如总容量＜100kVA时，则接地阻抗允许大于4Ω，但不大于10独立微波站接地阻抗不宜大于5Ω独立避雷针接地阻抗不宜大于10Ω。
注：当与接地网连在一起时可不单独测量发电厂烟囱附近的吸风机及该处装设的集中接地装置接地阻抗不宜大于10Ω注：当与接地网连在一起时可不单独测量独立的燃油、易爆气体储罐及其管道接地阻抗不宜大于30Ω（无独立避雷针保护的露天储罐不应超过10Ω）露天配电装置的集中接地装置及独立避雷针（线）接地阻抗不宜大于10Ω有架空地线的线路杆塔当杆塔高度在40m 以下时，按下列要求；当杆塔高度≥40m 时，则取下列值的50%，但当土壤电阻率大于2000Ω·m 时，接地阻抗难以达到15Ω时，可放宽至20Ω。
接地电阻的测量方法简介
接地电阻的测量方法简介接地线和接地体都使用金属材料，统称为接地装置。
电力部门按用途不同设有各种接地装置，如保护接地、工作接地和防雷保护接地等。
接地装置的接地电阻包括：接地线电阻、接地体电阻、接地体和土壤的接触电阻以及接地电流途径的土壤电阻等。
在上述各种电阻中，接地线和接地体的电阻很小，可以忽略不计。
这样，接地装置的接地电阻的数值就是接地体对大地零电位点的电压和流经接地体的电流的比值，即：R=式中 R——接地电阻ΩU——电压 VI——电流 A接地电阻有冲击接地电阻和工频接地电阻之分。
冲击接地电阻是按通过接地体的电流为冲击电流时求得的接地电阻值，它对通过雷电电流时的情况下很有研究价值；而工频接地电阻是按通过接地体的电流为工频电流时求得的接地电阻。
一般在不指明时，接地电阻均指工频接地电阻而言，测量出的接地电阻数值也是工频接地电阻值，以便衡量其接地电阻是否符合规程要求。
各种接地装置对工频接地电阻数值都有不同的要求，如表1所示。
在接地装置完工后或在运行中，均需按规定进行测量，以鉴别其是否合格。
接地电阻的测量方法很多，这里仅介绍目前应用最普遍的ZC—8型接地电阻测量仪的技术特点及其使用方法。
1 ZC—8型测试仪技术特点和使用方法1.1 ZC—8型测试仪的技术特点(1) 在仪器的检流计回路内，接入了电容C1，使在测试时不受土壤电解电流的影响。
(2) 发电机输出频率为110～115Hz，并采用了由BG、D等组成的相敏整流环节，以避免市电杂散电流对测试的影响。
(3) 制造厂生产的仪器，如果设有4个端钮的，还可用来测量土壤电阻率。
该仪器还分B组和T组两种类型，B组适用于普通气候条件，T 组适用于亚热带的气候条件，即可适合在环境温度为0～50℃和相对湿度为98%以下的气候条件使用。
表1 各种接地装置的工频接地电阻要求值注：1.R——最干燥季节的接地电阻ΩI——计算用的接地故障电流 A2 对高土壤电阻率地区，接地电阻的要求放宽后，尚应满足接触电压和跨步电压的要求。
数字式接地电阻测试仪使用说明书
数字接地电阻测试仪目录一、引言 (2)二、产品简介 (2)1、使用范围 (2)2、工作原理 (2)3、性能特点 (2)三、技术指标 (3)四、操作方法 (3)五、测量事项及维护保养 (5)六、配套附件 (7)七、售后服务 (7)一、引言欢迎使用高质量接地电阻测试仪。
本产品是您测量各种装置的接地电阻理想的更新换代产品！在您使用本仪表前，请仔细阅读说明书。
二、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量底电阻的导体阻值，本表还可测量土壤电阻率及地电压。
2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。
借助倍率开关可得到三个不同的量限： 0-2Ω、0-20Ω、0-200Ω。
3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点:●应用了DC/AC变换技术，集三端钮、四端钮量方式为一体，使用电源可交、直流两用。
●采用锁相同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。
●摒弃了传统的人工手摇式发电方式，不需人力做功。
●不需人工调节平衡，一目了然的面板触摸键操作，LCD数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。
●允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。
●除测试接地电阻外，还可以测试低压电阻导体电组值。
土壤电组率以及交流地电压。
三、 技术指标四、操作方法1、接地电阻测量（图一）①将被测接地E （C2、P2）和电位探针P1及电流探针C1依直线彼测量范围 恒流值 测量精度及误差 分辩率 辅助接地电阻 0-1.999Ω 2-19.99Ω 20-199.9Ω AC:0-19.99V10mA(2Ω档) 10mA(20Ω档) 1mA(200Ω档) <±（10%+1d ）0-0.2Ω<±（5%+2d ）0.2-199.9Ω <±(5%+2d) 1-20V ≤±(5%+2d)0.001Ω0.01Ω 0.1Ω 0.01V Rc:2Ω 20Ω档<1K Ω 200Ω档Ω<10K Ω Rp:<50K Ω 误差:<±5% 地 电 阻<5V± 频有效值 <±5%功 耗湿度 85%RH电 源 重量：<1.8Kg 最大≤2W 温度 0℃—40℃7.2-9V 直 流 或220V 交 流体 积： 220×200×110(mm3)此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
接地电阻测试仪使用方法
五、接地电阻测量（ZC29B-2型) 3.接线二 (1) 测量屏蔽体电阻时，应 松开镀铬铜板，一个E接线 柱接接地体，另一个E接线 柱接屏蔽。 (2)P柱接随仪表配来的20m 纯铜导线，导线另一端接插 针。 (3)C柱接随仪表配来的40m 纯铜导线，导线的另一端接 插针2。
五、接地电阻测量（ZC29B-2型) 2.接线二测量
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线一 (1)接地电阻测试仪应放置 在离测试点1～3m处，放置 应平稳，便于操作。 (2)每个接线头的接线柱都 必须接触良好，连接牢固。 (3)沿被测接地极（线） E′使电位探棒P′和电流 探棒C′依直线彼此相距20 米，且电位探棒P′系在 E′和C′之间。 (4)不得用其他导线代替随 仪表配置来的5m、20m、 40m长的纯铜导线。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线 (1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 注意事项： (1)如果以接地电阻测试仪为圆心， 则两支插针与测试仪之间的夹角最 小不得小于120°，更不可同方向 设置。 (2)两插针设置的土质必须坚实， 不能设置在泥地、回填土、树根旁、 草丛等位置。 (3)雨后连续7个晴天后才能进行接 地电阻的测试。 (4)待测接地体应先进行除锈等处 理，以保证可靠的电气连接。
防雷接地电阻测试仪使用方法
防雷接地电阻测试仪使用方法
防雷接地电阻测试仪是用来测量建筑物或设备接地系统的电阻值的工具。
以下是防雷接地电阻测试仪的使用方法：
1. 准备工作：将测试仪连接到电源，并确保其已经充满电。
2. 链接测试仪：将测试仪的接地线夹子连接到待测试的设备或建筑物的接地装置，确保夹子紧固并保持良好接触。
3. 设置参数：根据需要，设置测试仪的测试范围和精度，可以在测试仪上的面板上进行设置。
4. 进行测试：根据测试仪的使用说明，在测试前先按下测试按钮。
测试仪会开始发送电流，并测量接地装置的电阻值。
5. 观察结果：测试仪通常会显示测试结果，可以通过观察测试仪上的显示屏来获取电阻值。
确保结果准确可靠。
6. 记录数据：将测试结果记录下来，包括测试时间、地点、设备名称等信息，以备后续参考。
7. 结束测试：完成测试后，将测试仪从设备或建筑物的接地装置上取下，并断
开电源。
请注意，以上步骤仅供参考，具体使用方法应根据测试仪的使用说明进行操作。
在操作之前，建议仔细阅读测试仪的使用说明书，并遵循相关的安全操作规范。
如果不熟悉操作，建议请教专业人士进行测试。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻的测量分解
5D -0.057 4D -0.089 3D -0.216 2D -0.826 D -8.2
电极距离d13 误差 （%）
从5-1看出，用2D补偿法测量圆盘接地体的接地电阻时，其误 差比较小（小于1%）。
如果地网是圆环接地体，同理可证明，若采用补偿法，当 接地导体的直径d=8mm，地网半径r=40m时，取不同的d13值， 其相应的测量误差 ，按式（5-9）计算的结果如表5-2所示。
T1 U
T2
V PV A PA 1 2 3
图5-2 电压电流法测接地电阻的试验接线 T1-隔离变压器；T2-变压器；1-接地网；2-电压极；3-电流极
施加电源后，同时读取电流表和电压表值，并按下式计 算接地电阻，即
U Rs I
（5-10）
式中 Rs——接地电阻，Ω； U——实测电压，V； I——实测电流，A。
图5-5 测量工频地装置的直线三极法电极和电位分布示意图
一般，d13=（4～5）D，d12=（0.5～0.6）d13，D为被测接地装置最大对角线的 长度，点2可以认为是处在实际的零电位区内。
图5-6 三极法的原理接线图
实验步骤如下： （1）按图5-2接好试验接线，并检查无误。
（2）用调压器升压，并记录相对应的电压和电流值，直至 升到预定值，比如60A，并记录对应的电压值。 （3）将电压极2沿接地体和电流极方向前后移动三次，每 次移动的距离为d13的5%左右，重复以上试验；三次测得 的接地电阻值的差值小于5%时即可。然后取三个数的算 术平均值，作为接地体的接地电阻。
1.电极为直线布置
为寻求接地电阻的正确测量方法，先以半球形接地电 极为例来讨论均匀土壤中接地电极和电流极连线上的地面 电位分布。 如图5-3所示，取半球形接地电极G的半径为a，将电流 极C用一个半径为ac的半球取代，电流自G流入，C流出。
建筑物防雷装置技术要求、接地电阻的测量、冲击接地电阻与工频接地电阻的换算
附录G（规范性附录）建筑物防雷装置技术要求防雷装置包括接地装置、引下线、接闪器、防侧击雷装置及雷电电磁脉冲防护装置等，表G.1～表G.5分别给出了其材料规格和安装工艺的技术要求。
表G.1接地装置的材料规格、安装工艺的技术要求名称技术要求人工接地体水平接地体：间距宜为5m。
垂直接地体：长度宜为2.5m，间距宜为5m。
埋设深度：不应小于0.5m，并宜敷设在当地冻土层以下。
距墙或基础不宜小于1m，且宜远离由于烧窑、烟道等高温影响使土壤电阻率升高的地方。
材料规格要求按照GB50057的规定选取。
自然接地体材料规格要求按照GB50057的规定选取。
安全距离接地装置与被保护物的安全距离应符合GB50057的相关要求。
搭接形式与长度扁钢与扁钢：不应少于扁钢宽度的2倍，两个大面不应少于3个棱边焊接。
圆钢与圆钢：不应少于圆钢直径的6倍，双面施焊。
圆钢与扁钢：不应少于圆钢直径的6倍，双面施焊。
其他材料焊接时搭接长度要求按照GB50601的规定。
防跨步电压的措施防跨步电压应符合下列规定之一：1)利用建筑物金属构架和建筑物互相连接的钢筋在电气上是贯通且不少于10根柱子组成的自然引下线，作为自然引下线的柱子包括位于建筑物四周和建筑物内；2)引下线3m范围内土壤地表层的电阻率不小于50kΩ·m，或敷设5cm厚沥青层或15cm厚砾石层；3)用网状接地装置对地面作均衡电位处理；4)用护栏、警告牌使进入距引下线3m范围内地面的可能性减小到最低限度。
表G.2引下线的材料规格、安装工艺的技术要求名称技术要求根数专设引下线不应少于2根，独立接闪杆不应少于1根。
高度小于等于40m的烟囱不应少于1根；高度大于40m的烟囱不应少于2根。
平均间距四周及内庭院均匀或对称布置。
第二类或第三类防雷建筑物当满足GB50057-2010中5.3.8的要求时，专设引下线之间的间距不做要求。
一类不应大于12m，金属屋面引下线应在18m～24m之间；二类不应大于18m；三类不应大于25m。
接地电阻测量实验报告
接地电阻测量实验报告一、实验目的接地电阻是接地系统的重要技术指标之一，准确测量接地电阻对于保障电气设备的安全运行、防止雷电灾害以及保障人身安全具有重要意义。
本次实验的目的是掌握接地电阻的测量方法，了解测量仪器的使用，通过实际测量分析不同接地装置的接地电阻情况，并对测量结果进行评估和分析。
二、实验原理接地电阻的测量通常采用电位降法。
在被测接地装置与辅助接地极之间施加一定的电流，测量接地装置与辅助接地极之间的电位差，根据欧姆定律计算出接地电阻值。
具体来说，将一个已知的交流电流通过接地装置和辅助接地极构成回路，使用电位差计测量接地装置与辅助接地极之间的电位差。
接地电阻 R 可以通过以下公式计算：R ＝ U ／ I其中，R 为接地电阻，U 为电位差，I 为通过的电流。
三、实验仪器及设备1、接地电阻测试仪：型号为_____，测量范围为_____，精度为_____。
2、辅助接地极：包括电流极和电压极，长度为_____，材质为_____。
3、测试线：若干，长度为_____，截面积为_____。
4、锤子、扳手等工具。
四、实验步骤1、选择测量地点选择一个相对平坦、开阔且无干扰的场地进行测量。
确保测量地点周围没有大型金属物体、电力线路等可能影响测量结果的因素。
2、布置辅助接地极按照规定的距离和角度布置电流极和电压极。
电流极与被测接地装置的距离一般为接地装置对角线长度的 4 倍以上，电压极位于电流极与接地装置之间，距离接地装置约为电流极与接地装置距离的0618 倍。
3、连接测试线将接地电阻测试仪的测试线分别连接到被测接地装置、电流极和电压极上，确保连接牢固，接触良好。
4、仪器设置打开接地电阻测试仪，根据被测接地装置的类型和测量要求，设置合适的测量电流、测量频率等参数。
5、进行测量启动测量程序，仪器将自动施加电流并测量电位差，计算出接地电阻值。
测量过程中，应保持仪器稳定，避免外界干扰。
6、重复测量为了提高测量结果的准确性，对同一接地装置进行多次测量，取平均值作为最终的测量结果。
接地电阻测试仪使用方法
接地电阻测试仪使用方法
接地电阻测试仪是一种用于测量和评估接地系统的仪器，它可以确定接地装置的电阻值，以确保电气设备和系统的安全运行。
下面是接地电阻测试仪的使用方法。
1. 首先，检查接地电阻测试仪是否正常工作。
确认仪器的电池或电源是否已经连接或充电，仪表上的显示屏是否能正常显示。
2. 将接地电阻测试仪的测试钳夹紧在需要测试的接地装置上，确保接地装置没有松动或脱落。
3. 根据接地电阻测试仪的操作说明，选择合适的测试模式。
通常有三种测试模式：直流测试、交流测试和干品测试。
4. 在测试之前，需要确保地点的电气系统处于关闭状态，以防止测试期间发生电击或损坏其他设备。
5. 按下开始测试按钮或扭动测试开关，接地电阻测试仪开始进行测试。
测试仪器以一定的电流通过接地装置，测量电阻的大小。
6. 等待测试仪器完成测试，通常测试时间不会太长，但具体时间取决于接地装置的大小和电阻值。
7. 测试完成后，读取接地电阻测试仪上的测试结果。
测试仪器通常会将测试结果显示在仪表上的数字显示屏上。
8. 比较测试结果和接地系统的规范要求。
如果测试结果与规范要求相符，则接地系统良好；如果测试结果超出规范要求，则需要采取相应的措施进行修复。
9. 完成测试后，记得将接地电阻测试仪断电或拔掉电池，以节省电能和保护测试仪器。
以上是关于接地电阻测试仪的使用方法，希望对您有所帮助。
使用测试仪器时，请务必遵循安全操作规程，并在需要时使用防护设备以确保人身安全。
接地电阻测试的原理
接地电阻测试仪的原理接地电阻测试仪是一种常用的电工测量工具，用于测量接地系统的电阻值。
接地电阻是指将电气设备或者电源系统的接地端与地面连接时形成的电路。
接地电阻测试仪通过测量接地电路的电阻值，可以评估接地系统的良好性能以及是否符合安全标准的要求。
接地电阻测试仪的原理是基于欧姆定律和电流平衡原理。
当一定电压施加在接地系统上时，通过接地电路将形成一个电流回路。
根据欧姆定律，电流和电阻之间存在线性关系，即电流等于电压除以电阻。
因此，通过测量电流和电压的数值，可以计算出接地电阻的数值。
接地电阻测试仪通常由测量电压源、测量电流源和电流测量装置等部分组成。
测量电压源提供固定的电压值，一般为数百伏特，用于施加在接地电路上。
测量电流源则提供稳定的电流，通常为几毫安到几安之间。
测量电流源通过连接到接地电路，使电流流过接地电路并形成回路。
在接地电流源连接到接地电路后，接地电阻测试仪会测量电压降并计算出电路中的电流。
通常，使用微处理器或者其他计算装置对测量到的电流和电压进行处理，并通过内部算法计算出接地电阻的值。
为了确保测试结果准确可靠，接地电阻测试仪在测试过程中需要考虑一些因素。
首先，接地电路应该处于稳定状态，没有其他干扰物。
其次，测试仪器应该具有良好的稳定性和精度，以确保测量结果的准确性。
最后，在测试过程中应该注意安全措施，以避免电流泄漏或触电的危险。
除了测量接地电阻，一些接地电阻测试仪还具备其他功能，如测量接地电阻分布和接地电阻增长曲线等。
这些功能可以提供更多详细的信息，有助于判断接地系统是否存在问题以及其发展趋势。
总结起来，接地电阻测试仪的原理是基于欧姆定律和电流平衡原理，通过测量电流和电压，计算出接地电阻的数值。
它是一种有效的工具，用于评估接地系统的质量和安全性能，对于电气设备的维护和操作至关重要。
接地电阻测量原理与测量方法
接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。
在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。
接地电阻主要分以下三种。
1.保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
2.防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
3.防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
1.条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的间隔不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。
测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻丈量方法中正确度最高的。
4.测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.条件：多点接地，不打辅助地桩，测量单个接地。
防雷装置检测报告_
防雷装置检测报告_一、检测概述本次防雷装置检测是对建筑物的防雷装置进行全面检测，以评估其性能和可靠性。
检测包括对接地装置、避雷针、避雷带、引下线等进行检测和测量。
二、检测仪器和设备本次检测使用以下仪器和设备：1.接地电阻测试仪，用于测量接地装置的接地电阻。
2.高压电压表，用于测量雷击电压。
3.雷电流测试仪，用于测量避雷带和引下线中的雷电流。
4.红外热像仪，用于检测避雷器和避雷线路之间的热分布情况。
三、检测内容和方法1.接地装置检测：使用接地电阻测试仪对接地装置进行测量，确保接地电阻在规定范围内。
2.避雷针检测：通过目视检测，确认避雷针是否完好无损，并进行清洁。
3.避雷带检测：使用雷电流测试仪对避雷带进行测量，检测避雷带是否具有足够的导电能力。
4.引下线检测：使用雷电流测试仪对引下线进行测量，确保引下线的电气参数符合要求。
5.防雷器热分布检测：使用红外热像仪对防雷器和避雷线路之间的热分布进行检测，确保防雷器工作正常。
四、检测结果1.接地装置：测量结果显示接地电阻为20欧姆，符合规定的要求。
2.避雷针：目视检测结果显示避雷针完好无损，并进行了清洁。
3.避雷带：测量结果显示避雷带的导电能力良好，雷电流流过时阻抗较小。
4.引下线：测量结果显示引下线的电气参数符合要求，雷电流能够有效引导。
5.防雷器热分布：红外热像仪显示防雷器和避雷线路之间的热分布均匀，无异常。
五、结论与建议经过全面检测，建筑物的防雷装置性能良好，能有效保护建筑物、设备和人员免受雷击的危害。
建议定期对防雷装置进行检测，确保其持续有效。
六、其他问题在检测过程中未发现其他问题或异常情况。
七、检测人员检测工作由***公司的专业技术人员完成，他们具备相关的资质和经验。
八、备注根据需要，详细的数据和测量结果可在附件中提供。
以上是一份防雷装置检测报告，通过对各个防雷装置进行全面检测和测量，对其性能和可靠性进行评估，为建筑物、设备和人员提供了有效的保护措施。
测量接地电阻的常用测量方法步骤分解
接地装置的特性参数大都与土壤潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行。
通过实际的测量，为整改地网装置提供可靠依据，对变电站接地网接地状况提出整改优化方案，使接地网接地电阻符合要求，从而有效防止设备绝缘损坏造成的跨步电压造成人员伤害或设备的进一步损坏。
起到保证电气设备的安全运行，为变电站工作人员创造一个安全可靠的工作环境的作用。
现在常用的接地电阻测量方法有三种：变频法、电流电压表法（即三极法）、接地电阻器法。
变频法测量接地电阻的方法介绍现场采用三极法测量接地电阻时，常利用一条停运的10KV或35KV线路中的两相作电流导线和电压导线。
这种做法存在两个问题：1.当电极采用直线布置时，由于两引线平行且距离又长，存在互感，使电压导线上产生感应电压，影响测量精度。
而电极采用三角形布置时，虽能减少引线间的互感影响，但却要同时停运两条线路，当现场只能提供一条低压架空线时，三极法就遇到了不可克服的困难。
2.是地中干扰电流，主要是地中工频电流的影响。
3.测量电压用的电压辅助极埋设点与实际零电位的偏差也会造成一定的影响。
采用变频法，可以在准确测量接地电阻值的同时，解决以上问题。
一、接地电阻的要求类1：一般情况下，接地装置的接地电阻应符合下式要求：R≤2000/I（式1）式中：R——考虑到季节变化的Zui大接地电阻，Ω；I——计算用的流经接地装置的入地短路电流，A公式（1）计算用流经接地装置的入地短路电流，采用接地装置、外短路时，经接地装置流入地中的Zui大短路电流对称分量Zui大值，该电流应按5~10年发展后的系统Zui大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。
类2：当接地装置的接地电阻不符合式1要求时，可通过技术经济比较增大接地电阻，但不得大于5Ω，且应符合以下要求：1.为防止转移点位引起的危害，对可能将接地网的高电位引向厂、所外或将低电位引向厂、所内的设施，应采取隔离措施。
接地电阻试验报告
接地电阻试验报告一、实验目的二、实验设备和工具1.接地电阻测试仪2.端接头3.测量导线4.检流计5.斧头三、实验原理四、实验步骤1.首先，将测量导线连接到接地电阻测试仪上的COM端子和端接头上，确保接地电阻测试仪的工作状态良好。
2.将端接头安装在接地装置的两个不同的接地点上，确保端接头与地面接触良好。
3.使用检流计测量直流电流的大小，确保电流稳定在所需范围内。
4.打开接地电阻测试仪，进行电阻测试。
根据仪器的显示结果，记录下测得的接地电阻值。
5.如果测试结果不符合要求，可以适当调整接地装置的接地材料或结构，并重新进行测试直到满足要求。
6.实验结束后，拆除端接头和测量导线，关闭接地电阻测试仪。
五、实验数据记录测得的接地电阻值为XX欧姆。
六、实验结果分析根据测得的接地电阻值与标准要求进行对比，若满足要求则说明接地装置良好，能有效导向故障电流；若不满足要求，则需要进一步检查接地装置的材料、结构等，并采取相应的措施提高接地电阻。
七、实验注意事项1.实验过程中应严格遵守操作规范，确保安全；2.在测量前应检查仪器的工作状态，确保仪器准确可靠；3.确保接地装置与地面接触良好；4.电流大小要符合设定范围，过大过小都会影响测试结果的准确性；5.测量结束后要拆除测量导线，关闭仪器。
八、实验总结通过本次接地电阻试验，我们对接地装置的接地电阻有了更深入的了解，也学会了使用接地电阻测试仪进行接地电阻的测量。
同时也意识到了接地装置在电气设备中的重要性，合理设计和维护接地装置，能够有效防止电气设备的漏电和故障，保证人身安全和设备的正常运行。
通过不断的实验和探索，我们将进一步提高对接地电阻测试及接地装置的了解与操作技能，为电气设备的正常运行和人身安全提供更好的保障。
