水下爆破基本知识、技能及操作规范.
水下爆破
一、水下钻孔爆破水下钻孔爆破，是通过水上钻爆船（驳）或工作平台，配以破套管穿过水层对水下岩石进行钻孔，在船上或平台上进行装药、堵塞、联线、起爆等作业，进行水下爆破开挖的一种爆破方法。
水下钻孔爆破法是水下工程爆破中应用范围最广的一种形式，可用来破碎水下岩层、大孤石、暗礁，以加深、整治航道、港口；炸通水下建筑物的取水口、引水渠预留的岩塞、岩埂；拆除水下临时或废弃的大型、厚壁结构物；解体打捞及清除障碍物等。
目前在内河、沿海均已推广使用，成为了水下炸礁的主要作业方式。
1、特点（1）优点：爆破效果好，开挖厚度大，岩石破碎均匀，爆破有害效应相对较小。
（2）缺点：水上作业船舶设备较多，施工工艺相对比较复杂。
（3）应用范围：凡有条件使用钻孔爆破的水下爆破工程。
2、施工顺序水下钻爆应按开挖断面和船位有序地进行。
一般是由下向上，由外向内，由深而浅分段进行。
有时根据施工水深、工况及工期要求可以改变施工顺序。
合理科学的施工顺序是按期或提前完工的有利保证。
3、施工工艺（1）钻爆船定位水下钻孔是通过水上钻爆船（驳）或钻爆平台配以套管穿过水层对岩石进行钻孔，船与平台必须依靠钢缆和桩定位。
对于钻爆船，为便于移船和定位，同时确保临近航道的正常通航，可在其上游抛倒“八字”主缆，两侧抛开锚，通航一侧用锚链沉入水底，使其有足够的水深过船，以便施工通航两不误。
钻爆船布线应尽量多覆盖钻爆区，作到机动灵活，缩短移缆周期，提高工效。
在钻进过程中因受水流、风浪、潮汐等影响，船体的位移量不宜大于10cm ，以减少钻进中出现导管和钻具倾斜、折断及丢失的现象。
在无GPS的情况下，定位前应在岸上设置纵横断面标，定位时根据设置的标位，布设主缆和边缆，根据标位初定船位，然后用全站仪精确定位。
（2）钻孔目前水下钻孔的钻机多采用风电（冲击和排碴用高风压、旋转用电）和液压风动（冲击和排碴用高风压、旋转用液压）两种。
钻机在钻爆船设置的轨道上移动进行钻孔（根据设计的孔距移动），一次钻至设计深度（包括超钻深度）。
水下爆破新技术：水下爆破基本理论
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!""""第七篇水下爆破新技术第一章水下爆破基本理论第一节水下爆破的概念和原理一、水下爆破的概念和特点水下爆破是爆破工程中的一个重要分支，它与水上（即陆上）爆破的区分是以水面作为标志。
凡是在水面以上进行的爆破作业叫做水上爆破，也就是陆上爆破；凡是在水面以下进行的爆破作业叫做水下爆破。
随着我国国民经济建设的发展，需要兴建和改造大量的港口码头，要建筑各种水利电力设施，对旧的航道要进行疏浚和加深。
上述这些工程都要求在水下的岩层中进行大量的开挖工作，只有采用水下爆破方法才能有效地高速地完成生产建设任务。
水下爆破与陆上爆破相比，从爆破方法和爆破原理方面来说，两者是相似的。
但是从爆破条件来说两者差异较大，水下爆破有它本身的特点，这表现在：（!）水是一种溶剂，能溶解多种化合物，如硝酸铵就极易溶于水和极易吸收水，当硝酸铵吸水超过!"#$以后就会使硝铵炸药失去它的爆炸性能，因此在水下爆破必需选用抗水性能较好的炸药。
（%）水的比重比空气大，浮力也比空气大。
因此装入水下的炸药包的比重不能过轻，否则药包在水中容易产生浮动和飘移，药包不易固定在要求爆破的位置上，因而达不到爆破的目的。
所以水下爆破要求选用比重比水大的炸药，如果选用比重较小的炸药时，·&’(·第一章水下爆破基本理论则必需在炸药包上加上附重（如碎石、铁砂等），以保证药包能固定在设计的位置。

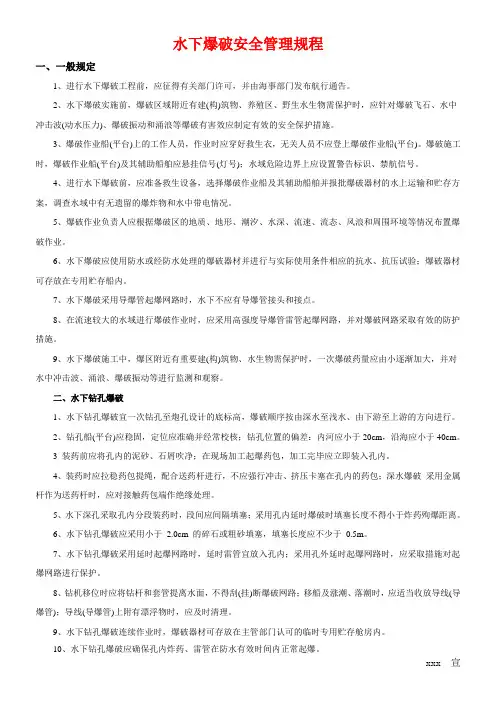

4、水下爆破安全管理规程
水下爆破安全管理规程一、一般规定1、进行水下爆破工程前，应征得有关部门许可，并由海事部门发布航行通告。
2、水下爆破实施前，爆破区域附近有建(构)筑物、养殖区、野生水生物需保护时，应针对爆破飞石、水中冲击波(动水压力)、爆破振动和涌浪等爆破有害效应制定有效的安全保护措施。
3、爆破作业船(平台)上的工作人员，作业时应穿好救生衣，无关人员不应登上爆破作业船(平台)。
爆破施工时，爆破作业船(平台)及其辅助船舶应悬挂信号(灯号)；水域危险边界上应设置警告标识、禁航信号。
4、进行水下爆破前，应准备救生设备，选择爆破作业船及其辅助船舶并报批爆破器材的水上运输和贮存方案，调查水域中有无遗留的爆炸物和水中带电情况。
5、爆破作业负责人应根据爆破区的地质、地形、潮汐、水深、流速、流态、风浪和周围环境等情况布置爆破作业。
6、水下爆破应使用防水或经防水处理的爆破器材并进行与实际使用条件相应的抗水、抗压试验；爆破器材可存放在专用贮存船内。
7、水下爆破采用导爆管起爆网路时，水下不应有导爆管接头和接点。
8、在流速较大的水域进行爆破作业时，应采用高强度导爆管雷管起爆网路，并对爆破网路采取有效的防护措施。
9、水下爆破施工中，爆区附近有重要建(构)筑物、水生物需保护时，一次爆破药量应由小逐渐加大，并对水中冲击波、涌浪、爆破振动等进行监测和观察。
二、水下钻孔爆破1、水下钻孔爆破宜一次钻孔至炮孔设计的底标高，爆破顺序按由深水至浅水、由下游至上游的方向进行。
2、钻孔船(平台)应稳固，定位应准确并经常校核；钻孔位置的偏差：内河应小于20cm，沿海应小于40cm。
3 装药前应将孔内的泥砂、石屑吹净；在现场加工起爆药包，加工完毕应立即装入孔内。
4、装药时应拉稳药包提绳，配合送药杆进行，不应强行冲击、挤压卡塞在孔内的药包；深水爆破采用金属杆作为送药杆时，应对接触药包端作绝缘处理。
5、水下深孔采取孔内分段装药时，段间应间隔填塞；采用孔内延时爆破时填塞长度不得小于炸药殉爆距离。
水下爆破安全操作规程范本（2篇）
水下爆破安全操作规程范本一、安全管理责任1.1 水下爆破作业负责人应具备相应资质和经验，全面负责水下爆破安全管理工作。
1.2 需要设立水下爆破安全管理小组，明确各成员的职责和权限。
1.3 水下爆破安全管理小组应定期召开会议，及时研究安全工作的相关事项，制定相应的应急预案。
二、作业准备2.1 在进行水下爆破作业前，应进行水下勘察，确保在爆破区域内没有障碍物和潜在威胁。
2.2 进行水下爆破作业前，应组织人员参加安全培训，掌握相关安全操作知识和技能。
2.3 车辆、设备和工具应经过检查并保持良好状态，确保其功能正常。
三、现场安全控制3.1 确保在水下爆破现场周围设置警示标志和安全警戒区，并要求相关人员严格遵守。
3.2 在进行水下爆破作业前，应对现场进行安全评估，制定合理的安全措施。
3.3 爆炸物应妥善存放，控制存储时间和数量，并保证其完整性。
四、爆破过程安全控制4.1 在进行水下爆破作业时，应保证人员远离爆破区域，并设置临时禁止通行的安全区域。
4.2 水下爆破作业应全程监控，确保在安全范围内进行作业。
4.3 对于需要作业人员进入水下爆破区域的情况，应严格按照相关安全规定进行操作，并确保其配备个人安全设备。
五、应急预案5.1 制定水下爆破应急预案，明确各种突发情况的处理程序和责任人。
5.2 水下爆破应急预案应定期演练，确保人员熟悉应急处理流程和操作方法。
六、安全记录与事故分析6.1 每次水下爆破作业应详细记录作业过程中的安全问题和事故隐患。
6.2 对于发生的安全事故，应及时进行事故分析，找出事故原因，并采取相应的措施进行改进和防范。
七、保养与维护7.1 定期对水下爆破设备和工具进行保养和维修，确保其正常运行。
7.2 定期对水下爆破作业人员进行安全知识和技能培训，不断提升其安全意识和专业水平。
八、监督与检查8.1 设立专门的监督检查机构或委托第三方进行安全监督检查。
8.2 定期对水下爆破作业进行安全巡查和隐患排查，及时发现并消除安全隐患。
水下爆破规程
水下爆破规程1一般规定1.1进行水下爆破工程前，应取得公安、海事等部门许可，并应由海事部门发布航行通告。
1.2水下爆破实施前，爆破区域附近有建（构）筑物、养殖区、野生水生物需保护时，应针对爆破飞石、水中冲击波（动水压力）、爆破振动和涌浪等水下爆破有害效应制定有效的安全保护措施。
1.3爆破作业船（平台）上的工作人员，作业时应穿好救生衣，无关人员不应登上爆破作业船（平台）。
爆破施工时，爆破作业船（平台）及其辅助船舶应悬挂信号（灯号）；水域危险边界上应设置警告标志、禁航信号。
1.4进行水下爆破前，除按6.2的规定作相应准备工作外，还应准备救生设备，选择爆破作业船及其辅助船舶并报批爆破器材的水上运输和储储存方案，调查水域中有无遗留的爆炸物和水中带电情况。
1.5 爆破作业负责人应根据爆破区的地质、地形、潮汐、水深、流速、流态、风浪和周围环境等情况布置爆破作业。
1.6 水下爆破应使用防水或经防水处理的爆破器材并进行与实际使用条件相应的抗水、抗压试验；爆破器材可存放在专用储存船内。
1.7 水下爆破采用导爆管起爆网路时，水下不应有导爆管接头和接点；采用导爆索起爆网路时，应在主爆线上加系浮标，使其悬吊；采用电爆网路时，水下导线宜采用柔韧绝缘铜线并避免水中接头。
1.8 在流速较大的水域进行爆破作业时，应采用高强度导爆管雷管起爆网路，并对爆破网路采取有效的防护措施。
1.9 水下爆破施工中，爆区附近有重要建（构）筑物、水生物需保护时，一次爆破药量应由小逐渐加大，并对水中冲击波、涌浪、爆破振动等进行监测和观察。
2水下裸露药包爆破2.1水下裸露药包爆破只宜在水下钻孔爆破难以实施时采用。
2.2水下裸露爆破的药包，应在专用的加工房或加工船上制作，加工区和存放区应采取绝缘、隔热处理并留有足够的安全距离。
2.3投药船应采用结构坚固、技术性能良好的船只，工作舱内和船壳外表不应有尖锐的突出物，作业舱内不应存放任何带电物品。
2.4 在急流区域投药时，投药船应由定位船或有固定端的绳缆牵引。
爆破技术培训PPT水下爆破
10.3.3 施工方法
（1）药包加工 宜采用防水炸药，按设计单药包重量加 工，使用塑料薄膜（口袋），将药包捆扎 成长方体体。 长、宽、高之比宜为 3：1.5：1 为防止药包漂浮，必须按 1：1 或1：2 配重，配重材料可采用块石或砂包。 投放之前插入 2 发并联起爆雷管。
36
（2）药包投放
船投法（定位船、投药船）: 适应大 面积炸礁。
缺点：水上作业船舶设备较多， 施工工艺相对比较复杂。
应用范围：水电、航道、港口、 码头、水上拆除爆破等广泛使用。
8
10.2.2 水下钻孔爆破设计
10.2.2.1 布孔原则 钻径: D=100－150mm
孔距、排距：
D100 a＝2.0－2.5m b＝1.5－2.5m D150 a＝3.0－3.5m b＝2.5－3.5m
65
水上作业安全
1、作业人员必须穿救生衣、戴安全帽。 2、爆破水域的危险边界，设立禁航信号、 警告标志；并布置警戒船舶及警戒人员。 3、危险区内被保护对像的安全防护措施。 4、使用电爆器材要防止船舶杂散电流。 5、雷暴、大雾、大风（6级）浪高超过 0.8m、水位陡涨陡落时禁止水上爆破作业。
66
练习题
49
10.5 水下岩塞爆破
10.5.1 岩塞爆破设计要点 ⑴ 岩塞位置确定 通过钻孔、潜水等勘察手段确定岩塞 的岩性、构造、水下地形及岩塞厚度。 ⑵ 爆破方案选择 岩塞爆破必须一次成功，通常采用钻 孔爆破、硐室爆破或两种结合的爆破方法。
50
药包布置与计算
⑴ 钻孔爆破：参照水下钻孔爆破设计。 ⑵ 硐室爆破：参照陆上硐室爆破设计 计算，考虑水体的压力与阻力，一般较陆 地增加 10% ~ 30%。
潜水员敷设法 ：适应流速缓，复杂情 况的水下炸礁。
水下爆破安全操作规程
目录第一章一般规定 ....................................................................... - 1 - 第二章施工准备 ....................................................................... - 2 - 第三章船舶航行、停泊和作业 ................................................ - 4 - 第四章药包制作...................................................................... - 5 - 第五章装药施工...................................................................... - 6 - 第六章网路连接.................................................................... - 11 - 第七章警戒和起爆................................................................ - 12 - 第八章安全距离.................................................................... - 13 - 第九章盲炮处理和火工品销毁 .............................................. - 15 -为做好公司施工安全工作，指导技术人员解决现场安全问题，提高公司安全管理水平，参照国家或省部委有关规程，特制定水下爆破安全操作规程，供公司内部执行。
第一章一般规定第一条水下爆破施工，必须遵守国家、部或省市有关安全、防火、防爆和劳动保护等规定。
水下爆破施工方案与技术措施
水下爆破施工方案与技术措施摘要：建筑领域发展，使得爆破施工开启了新的施工局面，能够在复杂环境下进行作业，为水下爆破工程提供支撑。
而想要保证爆破质量，需要合理规划爆破方案，科学应用技术。
本文基于此出发，对水下工程爆破情况进行分析，对爆破技术进行研究，推动水下爆破工程顺利开展，从而取得良好的爆破效果。
关键词：水下爆破；施工方案；技术措施引言：水下爆破工程开展过程中，会受到周边环境影响，尤其是面对复杂环境，会导致爆破存在难度，进而影响到爆破效果。
为了保证爆破质量，保证工程质量，需要对周边环境进行深入仔细地考察，结合环境实际情况，设计编制技术先进合理的爆破方案。
1水下爆破概念与原理水下爆破是爆破工程中的重要分支，由于陆上与水上爆破存在区别，使得水下爆破难度更大。
随着港口码头兴建，逐渐涉及到水下爆破。
与陆上爆破相比较，水下爆破有着其本身的特点，尽管与陆上爆破极为相似，但是在爆破条件方面来看，水下爆破难度更大。
因为水是溶剂，会与其他材料融合，导致炸药失去爆炸性能；加上水的比重大，装入水下的炸药需要有特定的比例，才能确保爆破开展；随着水深增加，水压也随之增大，需要选择耐高压的抗水炸药；此外，水中能见度较差，想要保证爆破质量，装药、起爆线路敷设，都存在被水流冲击的可能性，从而对爆破造成影响。
水下爆破时，尽管需要充分考虑阻力难题，全面了解水下爆破理论和技术知识，合理对爆破方案进行设计。
2工程概况2.1工程概述2.1.1工程位置本次工程为长洲水利枢纽，位于西江水系浔江干流下游河段，枢纽横跨三江。
工程位于下游2号锚地位置，整体呈梯形分布，总面积达10.5万平方米。
分为枯水期轻载船舶锚地与重载船舶锚地，工程下游4号位于西江水域，走向呈东西向，总面积3.00万平方米，开挖标高为-2.70m。
2.1.2爆破环境施工环境位于老城区，离施工区最近的防洪堤直线距离约150m。
防洪堤内有居民楼、商铺等，爆破施工时需重点保护；施工位置离右岸约520m，右岸边有少量民宅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同时尽量多覆盖钻爆区，做到机动灵活，缩短
移船定位爆破周期，提高工效。在钻进过程中因
受水流、风浪、潮汐等影响，船体的位移量不宜
大于10cm，以减少钻进中出现导管和钻具倾斜、
折断及丢失的现象。
5
2、水下钻孔作业
水下钻孔，目前均采用风动钻具，操作省力省
工，进度快。钻孔工序分下套管和开机钻进两个 工序。 （1）下套管 根据施工区炮孔位置和水深情况，配接好套管
破和清碴是水下开挖工程的两个重要组成部分，要取
得较高的综合效率，两者必须密切结合。 水下钻爆应按开挖断面和船位有序地进行。一般是 由下向上，由外向内，由深而浅分段进行。除岸上设 置纵横断面外，首先应在图上提取坐标，布置船位和
孔位，然后在现场用全站仪根据图上坐标跟踪定位布
孔。
典型的水下爆破
（二）钻爆参数
②主线敷设。爆破网路的主线，在有流速的河段，
一般在位于爆破安全区上游的定位船上顺流引放；在 缓流或沿海地区，当炮孔区域线联结形成整体爆破网 路后，随即进行钻船横向位移，到达安全区后即可通 电起爆。
13
2、导爆管起爆法
导爆管起爆法大多采用簇联方式连接网路并起
爆。
14
二、水下裸露爆破
（一）一般概念
采用8号金属壳雷管（电或导爆管毫秒雷管）， 每孔至少装两发雷管，并联接在两个起爆网路中 。引出的导线松弛地绑扎在一根直径6～7mm的尼 龙绳上，尼龙绳与药筒绑牢，既当投放起爆药卷 的提绳又可保护导线，避免被水流冲散、冲断。
10
4、钻孔检测、装药和填塞
钻孔完毕，装药前应先用送药杆检查钻孔，核
实钻孔的深度和孔壁的光洁度，达到设计要求后 即可进行装药。装药时用送药杆压住药包顶部， 拉住提绳，通过导管缓慢地送入孔内，使药包底 部与孔底接触。装药完毕，用送药杆压住药筒顶
1、岸边直接敷设法
当水较浅、爆破区靠近岸边、能从水面看清待爆目
标时，可从岸边通过斜坡平台滑放，或用钎杆插送
。
18
2、潜水敷设法 水深3m以内，流速小于0.5m／s时，对于零星分布 的少量块石或孤石，可采用潜水员入水敷设药包的方
法，在此条件下，潜水效率与作业条件关系密切。
16
由于水下爆破的影响因素很多而且复杂，因此
，目前对于水下爆破参数的计算尚没有准确统一
的计算公式，在工程施工中常常采用条件类似的
工程施工总结的参数，或者采用一些经验公式估
算，然后在工程中通过试爆进行修正。
17
（二）施工方法
水下裸露爆破施工方法的成败关键是如何在指定的 施工地点正确无误地投放药包并起爆。水下投放敷 设药包应根据水深、流速、流态、工程量大小及通 航条件等情况，采用不同的投药敷设方法。
①震源柱药筒。塑料壳制成，筒长0.5m，直径 90mm，装药3kg，底部和口部有螺丝口，便于连接 。药筒的上部有一盖板，板上有一孔，便于装雷 管。
9
②牛皮纸浸蜡包装筒。筒长0.5m，重3kg，药筒 采用竹片绑扎连接，加工成不同长度与重量的药 包，或直接采用抗拉性能好、密度大的乳化炸药 药卷。
（2）起爆体加工
水下钻孔爆破的钻爆参数一般是参考一些成功 的
工程实例的经验参数来选取。在教材上表6-4中给
出了正常水下爆破中采用垂直炮孔时各种炮孔直
径条件下的钻孔爆破参数。表6-5中给出了一些国
内外水下爆破开挖工程中采用的钻孔爆破参数和
有关技术指标。
3
（三）施工技术
1、钻孔船定位 水下钻孔是通过水上作业船（驳）或钻孔平台配 以导管穿过水层对岩石进行钻孔，船与平台必须 依靠锚绳和桩定位。对于钻孔船，为便于移船和 定位，同时确保邻近航道的正常通航，可在其上 游抛倒“八字”锚，两侧抛开锚，通航一侧连接 锚链下沉，使其有足够的水深过船，以便施工通 航两不误。
水下裸露装药爆破法就是把装药直接放置在水底
，紧靠礁石表面进行爆破的方法，它与陆上裸露
Hale Waihona Puke 爆破法基本相似，但由于水介质的影响，在炸药
消耗和施工工艺方面有所不同。
15
水下裸露爆破法具有施工简单、操作容易和机
动灵活等优点，它多用于航道整治工程中的炸礁
、沉积障碍物和旧桥墩的清除、过江沟槽的开挖 以及胶结沙石层的松动。但水下裸露爆破法炸药 单耗大，相对于水下钻孔爆破来说，效率较低， 同时又不能开挖较深的岩层，因此在应用上受到 限制。
部，抽出提绳，用粗沙或卵石填塞。拔起送药杆
，提起导管，拉出导线，系于钻孔船或浮筒上。
11
（四）起爆方法
水下爆破工程通常采用电起爆和导爆管起爆两种
起爆方法。 1、电爆网路的形式与敷设 （1）电爆网路形式 为确保水下钻孔爆破的电爆网路准爆，均采用并 串联起爆网路。
12
（2）主线加工及敷设 ①主线加工。用直径17～21mm的白棕绳、尼龙绳或 麻绳做主绳，将电爆网路的主线每隔40～60cm松弛地 用细绳绑扎在主绳上。
长度，距水面附近配花格子管，以便钻孔时石碴
和水从花格子管中流出，不冲向操作平台。用枇 杷头钢绳拴好套管，吊起沉放入水。
6
为使套管垂直不受流速影响而倾斜，在套管脚
上1.0～1.5m处拴上一根直径15mm的白棕绳做提头
绳，将绳头拉向上游部位，专人护理，听从作业 组长指挥，随套管下沉慢慢松放直至套管正位后 ，固定在桩上，取下钢绳，固定套管，即可吊钻 杆入套管钻进。为便于接卸钻杆，钻杆长度应根 据钻架高度选取。
第六节 水下爆破
一、水下钻孔爆破
（一）施工特点
水下爆破是在水中、水底介质中进行的爆破作业，
适用于河道整治、水下管线拉槽爆破（包括开挖沉
埋式水底隧道基坑）、水工建筑物地基开挖、爆破
压密和桥梁基础开挖等。
水下工程由于能见度较低，加上水的流速、潮汐、 水深、地形等复杂因素的影响，钻爆施工难度较陆域 大，爆破后的碎石不便于清碴船清碴。实践证明，爆
7
（2）开机钻进 当岩层表面有沙卵石覆盖或强风化岩时，可用 高压风驱动水流将其冲走，再实施钻孔。达到设
计深度后，再来回提钻数次，使炮孔孔壁光滑，
最后提出钻杆，检查验收炮孔。
8
3、药包、起爆体加工
（1）药包加工
目前国内各类爆破器材生产厂家均可按照用户 要求提供相应规格的水下爆破专用药卷，省去了 小药卷加工成大药卷及防水处理的工序。用于水 下的药包有两种：
