低压成套配电柜安装工艺标准
成套配电箱(柜)安装规程
成套配电箱(柜)安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准,有“CCC”认证。
2.2 基础型钢安装允许偏差符合规定。
2.3 防雷接地符合设计或规范要求。
2.4 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装:3.2 配电柜的基础型钢应与保护导体可靠连接;装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接,并应有标识。
3.4 低压成套配电箱柜应有可靠的防电击保护,柜内保护接地导体(PE)排应有裸露的连接外部保护接地导体的端子。
3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接,且防松零件应齐全。
3.6 柜内分别设置零线(N)和保护接地线(PE)汇流排。
3.7 线路的线间和线对地间绝缘电阻值,馈电线路不应小于0.5MΩ,二次回路不应小于1MΩ;二次回路的耐压试验电压应为1000V,试验持续时间应为1min 或符合产品技术文件要求。
配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装(暗装)配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准,有“CCC”认证。
2.2 配电箱配线排列整齐,绑扎成束。
2.3 箱体线缆进出口应有防护措施。
2.4 防雷接地符合设计或规范要求。
2.5 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装:3.2 配电箱的金属框架必须接地或接零可靠;装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接,标识明确。
3.3 配电箱标志牌、标志框齐全、正确清晰。
箱内标识器件、接线端子编号标识清晰。
3.4 箱体应安装牢固,且不应设置在水管正下方,安装垂直度允许偏差不应大于1.5‰,相互间接缝不应大于2mm。
电气柜安装标准
电气柜安装标准一、总那么本作业指导书规定了低压配电产品装配的内容与要求,适用于本公司生产的各类低压配电产品的组装工艺进程。
二、设备和工具设备:弯铜排机、搪锡炉、台钻等。
工具:螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺等。
3、装配标准在产品装配前,应付以下各项一一进行检查,做好工艺预备。
结构应该符合该型号产品结构的要求,产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动,门在转动进程中不该损坏漆膜,不该使电器元件受到冲击,门锁上后不该有明显的晃动。
壳体焊接应牢固,焊缝应光洁均匀,不该有焊穿、裂痕、咬边、溅渣、气孔等现象,焊皮应清除干净。
壳体表面处置后,漆膜表面应饱满、色彩鲜明、色泽均匀、平整滑腻、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺点。
产品上所有电镀件的镀层(包括元器件本身的电镀件的镀层及紧固件)不得有起皮、脱落、发黑、生锈等现象。
元器件选择及安装产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定,或符合原理图或接线图的规定。
3.2.4 所有元器件应依照其制造规定的安装利用条件进行安装利用,其倾斜度不大于5°,必需保证开关的电弧对操作者不产生危害,手动操作的元器件,操作机构应灵活,无卡阻现象。
所有元器件均应牢固的固定在骨架或支架上,每一个元器件应标注夺目的符号,利用的符号或代号必需与原理图或接线图一致。
辅助电路导线的端头与元器件连接时,必需穿导线号码管,标号应正确清楚、完善牢固、有永久的附着力,标号必需与接线图标号一致。
★安装的元件应操作方便,操作时不受到空间的妨碍,不能触及到带电体。
★安装在同一支架(安装板、安装框架)上的电器元件、单元和外接导线的端子布置应使其在安装、接线、维修和改换时易于接近。
端子的安装应使电缆易于与其连接。
必需在成套设备内进行调整和复位的元件应是易于接近的。
低压配电柜工艺标准
低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准北京启达电气有限公司发布(试)目次1 适用范围错误!未定义书签。
2 引用标准错误!未定义书签。
3 施工准备:错误!未定义书签。
4 操作工艺错误!未定义书签。
5 质量控制错误!未定义书签。
6 质量标准错误!未定义书签。
7 成品保护错误!未定义书签。
低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
引用标准GB50303-2002 ()建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 电气装置安装工程施工及验收规范GB50255-96 电气装置安装工程施工及验收规范GB50256-96 电气装置安装工程施工及验收规范GB50257-96 电气装置安装工程施工及验收规范DBJ 01-26-96 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编(1996)北京地区电气规程汇编施工准备:设备及材料要求设备及材料均符合国标或部颁发的现行的技术标准,符合设计要求;并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件;有生产许可证和安全认证标志,进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌,并注明厂家名称,附件、备件完好、齐全,接线无脱落脱焊,涂层完整,无明显碰撞凹陷。
铁制配电箱、柜体为镀锌板,并应具有一定的机械强度,配电箱体二层板厚度不小于毫米镀锌铁板。
塑料配电箱体有一定的机械强度,周边平整无损伤,二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料,木制板面厚度不小于20毫米。
柜、箱内的保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜箱内保护导体的最小截面积S P不应小于表1规定。
国家电网公司——低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准
3.1.8.3 其它材料:铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎 带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶 垫、标志牌、虬焊条、锯条、氧气、乙炔等均应符合质量要 求。
3.2 主要机具 3.2.1 吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝
绳、麻绳索具等 3.2.2 安装工具:台钻、手电钻、电锤、砂轮、台虎钳、锉刀、钢锯、
验收规范
GB50255-96 (收规范
GB50256-96 (1996.12)
电气装置安装工程施工及
验收规范
GB50257-96 (1996.12)
电气装置安装工程施工及
验收规范
DBJ 01-26-96 (1996.8)
建筑安装分项工程施工工
艺规范
电气装置安装工程施工及验收规范汇编 (1996)
1 适用范围
本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
2 引用标准
GB50303-2002 (2002.4)
建筑电气施工质量验收规
范
GB50300-2001
建筑工程施工质量验收统
一标准
GB50150
电气装置安装工程电气设
备交接试验标准
GB50254-96 (1996.12)
电气装置安装工程施工及
设备搬运 设备开箱检查 配电柜(盘)稳装
柜(盘)二次回路配线
送电运行验收 柜(盘)试验调整
柜(盘)上方母线配制及电缆连接
4.1.2 照明配电箱安装 螺栓固定(盘面)
暗装配电箱
铁架固定(盘面)
明装配电箱
定 位 配电箱安装要求
固定电具 电盘配线 加
弹 线
盘面组装
工
工 实物排列
低压配电柜工艺标准

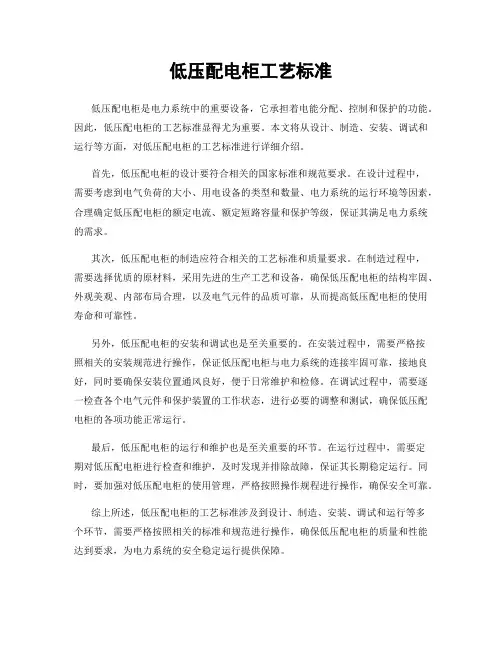

低压配电柜工艺标准
低压配电柜是电力系统中的重要设备,它承担着电能分配、控制和保护的功能。
因此,低压配电柜的工艺标准显得尤为重要。
本文将从设计、制造、安装、调试和运行等方面,对低压配电柜的工艺标准进行详细介绍。
首先,低压配电柜的设计要符合相关的国家标准和规范要求。
在设计过程中,
需要考虑到电气负荷的大小、用电设备的类型和数量、电力系统的运行环境等因素,合理确定低压配电柜的额定电流、额定短路容量和保护等级,保证其满足电力系统的需求。
其次,低压配电柜的制造应符合相关的工艺标准和质量要求。
在制造过程中,
需要选择优质的原材料,采用先进的生产工艺和设备,确保低压配电柜的结构牢固、外观美观、内部布局合理,以及电气元件的品质可靠,从而提高低压配电柜的使用寿命和可靠性。
另外,低压配电柜的安装和调试也是至关重要的。
在安装过程中,需要严格按
照相关的安装规范进行操作,保证低压配电柜与电力系统的连接牢固可靠,接地良好,同时要确保安装位置通风良好,便于日常维护和检修。
在调试过程中,需要逐一检查各个电气元件和保护装置的工作状态,进行必要的调整和测试,确保低压配电柜的各项功能正常运行。
最后,低压配电柜的运行和维护也是至关重要的环节。
在运行过程中,需要定
期对低压配电柜进行检查和维护,及时发现并排除故障,保证其长期稳定运行。
同时,要加强对低压配电柜的使用管理,严格按照操作规程进行操作,确保安全可靠。
综上所述,低压配电柜的工艺标准涉及到设计、制造、安装、调试和运行等多
个环节,需要严格按照相关的标准和规范进行操作,确保低压配电柜的质量和性能达到要求,为电力系统的安全稳定运行提供保障。
配电房电气设备安装标准和工艺要求
一.工程概况本工程施工内容包括3台1250KVA油变压器、一台800KVA油变压器、7台KYN28高压柜、33台GGD低压柜,并包括配电柜之间的铜排连接,二次线的连接;以及整个配电室内部的接地网.另外有六段封闭母线桥包括母线桥内的铜排及现场安装。
二、工程质量验收标准1。
国际《电气装置安装工程施工及验收规范》(相关条款);2.《防雷与接地装置》;3.《供电安全工作现场规程》;4.《供配电系统设计规范》GB50052-95;5。
《低压配电设计规范》GB50054-95;三、配电房高低压成套柜的安装标准和工艺要求一、柜子基础:1、基础型钢安装允许误差2、根据高低压柜子的数量和尺寸,决定槽钢的长度和宽度,要求尺寸准确,焊缝美观、牢固,要注意长和宽的槽钢表面要尽量做到水平。
(如果这个水平不好,将要影响到安装到基础上的所有柜子的垂直度)。
3、基础接地点数≧2点,接地连接牢固,导通良好。
二、柜子安装:1、安装位置要符合图纸要求2、垂直度误差﹤1.5mm/m(用铅坠检查)3、水平误差:相邻两柜顶部﹤2mm成列柜顶部﹤5mm4、盘面误差:相邻两盘边﹤1mm成列盘面﹤5mm5、盘间接缝﹤2mm6、盘体固定:连接牢固,盘底用M8-10盘基螺丝把电柜安装固定在槽钢基础上,也可用电焊将每只电柜底部四面点焊一下,每个焊点宽度以10mm 左右为宜。
7、盘面上设备应平整、齐全,外观完好、无损,元件固定牢固,标志清晰完整。
四、电力变压器的安装工艺标准和要求电压为35KV及以下干式变压器安装工艺标准和要求五、配电房高低压柜硬母线的安装标准和工艺一、硬母线的安装要求:1、高压母线支持点距离不应大于1.2m,低压母线支持点距离不大于0。
9m。
2、母线连接处的螺栓,当母线水平安装时,螺栓应自下向上穿,当母线垂直安装时,螺栓应自内向外穿,螺栓应露出螺母2—3牙为宜。
二、硬母线固定的要求:1、母线通常固定在绝缘子上,母线排列应整齐,同一段母线应在同一水平面上。
成套配电柜、控制柜(屏、台)安装施工工艺工法
成套配电柜、控制柜(屏、台)安装施工工艺工法QB/ZTYJGYGF-FJ-0601-2011建筑安装工程有限公司苗国祥1 前言1.1工艺工法概况配电柜实际是配电箱的大型化,可以提供较大功率或者较多通道的电源输出。
控制柜实际是控制箱的大型化,可以提供较大功率或者较多通道的控制输出,也可以实现较复杂的控制。
本标准规定了成套配电柜、控制柜(屏、台)安装的施工要求、方法和质量控制标准。
1.2工艺原理通过修建稳定基础,在基础上进行配电柜的安装就位和调试。
2 工艺工法特点在配电柜的安装过程中,由于房间内的空间不是很大,要求在配电柜搬运过程中要结合现场实际情况安排配电柜的搬运顺序。
3 适用范围本工艺工法适用于一般工业与民用建筑内10KV及以下成套配电柜的安装工程。
4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)《电气装置安装工程电气设备交接试验标准》(GB50150)《电气装置安装工程接地装置施工及验收规范》(GB50169)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB50171)5 施工方法成套配电柜、控制柜(屏、台)安装工艺大体可分为以下几个步骤:施工前准备、基础槽钢的制作及安装、配电柜二次搬运、配电柜安装及一、二次接线、柜内清扫、调整试验、试运行验收等。
6 工艺流程及操作要点6.1 施工工艺流程6.2 操作要点6.2.1设备验收检查1 根据设备清单由建设单位、监理单位、施工单位和设备生产厂家共同进行检查验收、并做好记录。
2 检查验收设备在运输过程中,外包装有无损坏现象。
3 对其所供应的设备附件及设备的规格、型号应符合设计要求;设备清单附件、备品齐全;产品合格证、产品的技术文件齐全。
4 柜体外观检查无损伤、变形,油漆无损坏;柜体内部电气元件、绝缘瓷件齐全,无缺损。
柜、屏、台上的标识器件表明被控设备编号及名称或操作位置,接线端子有编号,且清晰、工整、不易脱色,闭锁装置动作准备、可靠。
配电柜安装工艺规范
配电柜安装工艺1适用范围本标准适用于建筑电气配电柜安装工程。
2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求3.1 成套定型配电柜应根据设计要求的型号、规格选用合格产品。
并有产品合格证。
3.2 槽钢、镀锌扁钢,不得有严重锈蚀和缺陷,且镀锌层不应脱落。
3.3 镀锌材料有机螺丝、垫圈、弹筑垫圈;非镀锌材料有地脚螺栓、钢垫片。
3.4 母线应根据设计要求截面进行选择,应使用合格产品。
3.5 其它材料有压线端子、塑料管、小线、塑料带、黑胶布、防锈漆、电焊条、电石、氧气、砂布、水泥、砂子、焊锡、焊剂。
4主要机具4.1 铅笔、卷尺、水平尺、线坠、点冲子、灰桶、水桶、油桶、刷子。
4.2 手锤、錾子、大锤、钢锯、锯条、扁锉、圆锉、活扳子、套筒扳子。
4.3 电烙铁、电炉、锡锅、锡勺、绝缘手套、台钳、案子、压接钳等。
4.4 手电钻、钻头、撬棍、电焊机、气焊工具、万能表、兆欧表、工具袋、工具箱、高凳等。
5作业条件5.1 埋设基础槽钢或地脚螺栓时,须有地面的基准线。
5.2 预埋件及预留孔洞符合设计要求,预埋件应牢固。
5.3 必须在基础台、沟槽及地面抹灰完,顶棚、墙面喷完浆,门窗安装应向外开门并符合防火要求后才允许进行配电柜的安装。
5.4 配电室内的暖卫管线不得采用丝接和设置节门,连接处应采用焊接且不得有渗漏现象。
6 操作工艺工艺流程:6.1 配电柜安装要求6.1.1 配电柜的布置必须遵循安全、可靠、适用和经济等原则并应注意便于操作、搬运维修、试验监测和接线工作的进行。
6.1.2 配电室内除本室需用的管道以外,不应有其它的管道通过。
室内的暖气管道上下不应有阀门和中间接头,管道与散热器的连接应采用焊接。
6.1.3 成排布置的配电柜其长度超过6m 时,柜后的通道应有两个通向本室或其它房间的出口,并应布置在通道的两端,当两出口之间的距离超过15m 时,其间还应增加出口。
6.1.4 当高压及低压柜需设在同一室内且二者中只要有一个柜顶有裸露的母线,二者之间的净距就不应小于2m。
低压配电柜工艺标准
低压成套配电柜及动力开关柜(盘)施工工艺标准目次1适用范围2 引用标准3 施工准备4操作工艺5 质量控制6 质量标准7 成品保护低压成套配电柜及动力开关柜(盘)施工工艺标准1适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
引用标准GB50303-2002 (2002.4)建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)1施工准备:1.1 设备及材料要求1.1.1 设备及材料均符合国标或部颁发的现行的技术标准,符合设计要求;并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件;有生产许可证和安全认证标志,进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌,并注明厂家名称,附件、备件完好、齐全,接线无脱落脱焊,涂层完整,无明显碰撞凹陷。
1.1.2 铁制配电箱、柜体为镀锌板,并应具有一定的机械强度,配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度,周边平整无损伤,二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料,木制板面厚度不小于20毫米。
1.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜箱内保护导体的最小截面积S P 不应小于表1规定。
1.1.4 柜、箱内低压电器组合应符合下列规定:1.1.4.1 发热元件安装在散热良好的位置;1.1.4.2 熔断器的熔体规格、自动开关的整定值符合设计要求;1.1.4.3 切换压板接触良好,相邻压板间有安全距离,切换时不触及相邻的压板;1.1.4.4 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确;1.1.4.5 外壳需接地(PE)和接零(PEN)的,连接可靠;1.1.4.6 端子排安装牢固,端子有序号,强、弱电端子隔离布置,端子规格与芯线截面积大小适配。
成套配电柜控制柜开关柜安装施工工艺及施工方法
成套配电柜控制柜开关柜安装施工工艺及施工方法一、成套配电柜、控制柜、开关柜的安装施工工艺1.施工前准备:(1)确认施工图纸,了解相关设计要求和技术规范;(2)检查设备材料,确保质量合格;(3)准备施工所需的工具和设备。
2.安装基座:(1)根据设备的安装尺寸,在地面或者基座上进行基础的固定和安装;(2)使用水平仪进行调整,确保设备安装平整。
3.安装配电柜、控制柜、开关柜:(1)根据设计图纸和设备要求,对柜体进行组装和拼接,确保结构稳固可靠;(2)将组装好的柜体与基座固定连接。
4.安装电气元器件:(1)根据设计要求和设备列表,选择合适的电气元器件;(2)进行连接线路的接线,确保连接牢固并符合电气原理图。
5.接地连接:(1)检查柜体和电气设备的接地装置,确保其良好接地;(2)进行接地线的连接,并使用万用表检测接地电阻是否符合要求。
6.装配门锁、闭门器:(1)根据设计要求,在柜体门上安装锁具和闭门器,确保柜体门的正常打开和关闭。
7.安装配电柜、控制柜、开关柜的配套设备:(1)根据设备要求,安装配套的仪表、按钮、指示灯等设备;(2)进行连接线路和调试,确保设备的正常运行。
8.安全检查:(1)对已安装的配电柜、控制柜、开关柜进行安全检查,确保各项安全措施符合要求;(2)进行电气设备的绝缘测试,确保设备安全可靠。
二、成套配电柜、控制柜、开关柜的施工方法1.工具准备:(1)手动工具:电钻、螺丝刀、扳手等;(2)电动工具:角磨机、焊接机等;(3)测试工具:万用表、电压表等。
2.操作步骤:(1)根据设计图纸,确定配电柜、控制柜、开关柜的位置和布置;(2)在地面或基座上固定设备基座并调整平整;(3)根据设计要求和技术规范,进行配电柜、控制柜、开关柜的组装和安装;(4)进行电气元器件的接线,确保连接牢固可靠;(5)进行接地装置的连接,并进行接地电阻测试;(6)安装配套设备,并进行连接和调试;(7)安全检查,确保设备安装正确、接地可靠、各项安全措施到位。
配电箱柜安装标准
成套配电板、控制柜(屏、台)和动力、照明配电箱(盘)安装工艺标准一、适用范围本工艺标准适用于电压为10KV以下及一般工业民用建筑、石化装置、工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
二、编制依据1、《建筑电气工程施工质量验收规范》(GB50303-2002);2、《电气装置安装工程盘、柜及二次回路线施工及验收规范》(GB50171-92);3、《建筑工程施工质量验收统一标准》(GB50300-2001);4、《电气装置安装工程电气设备交接试验标准》(GB50150-91);三、基本规定1、建筑电气工程施工现场的质量管理,除应符合现行国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)的3.0.1规定餐具,尚应符合下列规定:1.1安装电工、焊工、起重吊装工和电气调试人员等,按有关要求持证上岗。
1.2安装和调试用各类计量器具,应检定合格,使用时应在有效期内。
2、动力和照明工程的漏电保护装置应做模拟动作实验。
3、接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接,不得串联连接。
4、高压电气设备和布线系统及继电保护系统的交接试验,必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB50150-91)的规定。
5、高低压成套配电柜、蓄电池、不间断电源柜、控制柜(屏、台)用动力、照明配电箱(盘)应符合下列规定:5.1查验合格证和随带技术文件,实行生产许可证和安全认可证制度的产品,有许可证编号的安全认证标志,不间断电源有出厂实验记录。
1.3外观检查:有铭牌,柜内元器件无损坏丢失,接线无脱焊或松动,蓄电池内电池壳体无碎裂、漏液,充油、充气设备无泄漏,涂层完整,无明显碰撞凹陷。
6、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装应按下列程序进行:5.2埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物,检查合格,才能安装柜、屏、台。
低压成套配电柜安装工艺规范
ICSQ/ZXJZ低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准目次1 合用范围 02 引用标准 03 施工准备: (1)4 操作工艺 (3)5 质量控制 (10)6 质量标准 (10)7 成品保护 (13)低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准1 合用范围本工艺标准合用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2023 (2023.4)建筑电气施工质量验收规范GB50300-2023 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接实验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)2.1 施工准备:2.2 设备及材料规定2.2.1 设备及材料均符合国标或部颁发的现行的技术标准, 符合设计规定;并有3C认证和产品合格证及随带安装、使用、维修和实验规定等技术文献;有生产许可证和安全认证标志, 进口产品应提供商检证明和中文的质量证明文献、规格、型号、性能检测报告及中文的安装、使用、维修和实验规定等技术文献。
设备有铭牌, 并注明厂家名称, 附件、备件完好、齐全, 接线无脱落脱焊, 涂层完整, 无明显碰撞凹陷。
2.2.2 铁制配电箱、柜体为镀锌板, 并应具有一定的机械强度, 配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度, 周边平整无损伤, 二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料, 木制板面厚度不小于20毫米。
2.2.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子, 当设计无规定期, 柜箱内保护导体的最小截面积SP不应小于表1规定。
成套低压配电柜安装工艺
成套低压配电柜安装工艺1、低压成套低压配电柜安装操作工艺1).低压成套低压配电柜安装工艺流程设备开箱检查→设备搬运→柜体稳装→柜上方母带配置→柜二次回路结线→配电柜试验调整→送电运行验收2).设备开箱检查(1).安装单位、供货单位或建设单位共同进行,并做好检查记录。
(2).按照设备清单、施工图纸及设备技术资料,核对设备本体及附件、备件的规格型号应符合设计图纸要求;附件、备件齐全;产品合格证件、技术资料、说明书齐全。
(3).配电柜本体外观检查应无损伤及变形,油漆完整无损。
(4).配电柜内部检查:电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
3).低压成套配电柜安装:(1)、基础型钢安装:a.调直型钢。
将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆。
b.按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。
找平过程中,需用垫片的地方最多不能超过三片。
然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。
基础型钢安装允许偏差见表1。
基础型钢安装的允许偏差表1注:环形布置按设计要求。
c.基础型钢与地线连接:基础型钢安装完毕后,将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
(2)、低压成套配电柜稳装:a.配电柜安装。
应按施工图纸的布置,按顺序将柜放在基础型钢上。
单台配电柜只找柜面和侧面的垂直度。
成列配电柜各台就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,拒不标准以柜面为准。
找正时采用0.5mm铁片进行调整,每处垫片最多不能超过三片。
然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。
一般无要求时,低压柜钻φ12.2孔,分别用M12、M16镀锌螺丝固定。
允许偏差见表2。
低压成套配电柜安装的允许偏差表2b.配电柜就位,找正、找平后,除柜体与基础型钢固定。
柜体与柜体、柜体与测挡板均用镀锌螺丝连接。
配电柜成套安装规范
配电柜成套安装规范篇一:配电柜电气安装规范3.2开关柜装配1、总则本作业指导书规定了低压配电产品的装配的内容与要求,适用于本组织生产的各类低压配电产品如:开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具2.1设备:弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。
2.2工具:螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3、装配规范3.1 在产品装配前,应对下列各项逐一进行检查,做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求,产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动,门在转动过程中不应损坏漆膜,不应使电器元件受到冲击,门锁上后不应有明显的晃动。
检验方法:手执门锁轻轻推拉,移动量不超过2㎜。
3.1.3门与门及门与框架之间的缝隙检验:门与门之间的缝隙均匀差小于1000㎜为1㎜,大于1000㎜为1.5㎜,门与门框之间缝隙均匀差小于1000㎜为2㎜,大于1000㎜为2.5㎜。
3.1.4壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。
3.1.5壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层(包括元器件本身的电镀件的镀层及紧固件)不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料,必须符合认证产品要求和顾客图纸的要求,在不影响产品内在质量要求的前提下,可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品,非认证产品不得使用。
3.2.3产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定,或符合原理图或接线图的规定。
配电柜、成套控制柜和动力、照明配电箱安装施工工艺标准
配电柜、成套控制柜(屏、台)和动力、照明配电箱(盘)安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准,符合设计要求,并有出厂合格证。
实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志,相关材证资料齐全。
设备有铭牌,注明厂家、型号,附件、备件齐全。
2.1.2 安全使用材料:⑴型钢表面无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证明书。
⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑,有合格证和质量证明书。
⑶其它材料,铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。
⑷配电箱体应有一定的机械强度,周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板,配电箱油漆无脱落,阻燃型塑料箱体二层底板厚度不小于8mm,⑸导线电缆的规格型号必须符合设计要求,有产品合格证。
2.2 主要工机具2.2.1 吊装搬运机具:汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具:台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。
2.2.3 测试检验工具:兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等。
2.2.4 防护用具:高压绝缘靴、绝缘手套、粉末灭火器等。
2.3 作业条件2.3.1 盘柜屏台所在房间土建施工完,且土建工程施工标高、尺寸、结构及埋件符合设计要求,门窗封闭,墙面、屋顶油漆喷刷完,室内无漏水,地面工程完,场地干净。
2.3.2 暗装配电箱随土建结构预留好安装位置。
2.3.3 明装配电箱及暗装配电箱盘面安装时,抹灰、喷浆及油漆应全部完工。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低压成套配电柜安装工艺标准————————————————————————————————作者: ————————————————————————————————日期:哈尔滨奇美自动化设备有限公司资料低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准20目次1 适用范围............................................................ 错误!未定义书签。
2 引用标准ﻩ错误!未定义书签。
3 施工准备:............................................................ 错误!未定义书签。
4 操作工艺............................................................ 错误!未定义书签。
5质量控制ﻩ错误!未定义书签。
6 质量标准............................................................ 错误!未定义书签。
7成品保护........................................................... 错误!未定义书签。
低压成套配电柜及动力开关柜(盘)、照明配电箱施工工艺标准1 适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2002 (2002.4)建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12)电气装置安装工程施工及验收规范GB50256-96 (1996.12)电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)北京地区电气规程汇编(2002.12)3 施工准备:3.1 设备及材料要求3.1.1 设备及材料均符合国标或部颁发的现行的技术标准,符合设计要求;并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件;有生产许可证和安全认证标志,进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌,并注明厂家名称,附件、备件完好、齐全,接线无脱落脱焊,涂层完整,无明显碰撞凹陷。
3.1.2 铁制配电箱、柜体为镀锌板,并应具有一定的机械强度,配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度,周边平整无损伤,二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料,木制板面厚度不小于20毫米。
3.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜箱内保护导体的最小截面积S P不应小于表1规定。
3.1.4 柜、箱内低压电器组合应符合下列规定:3.1.4.1 发热元件安装在散热良好的位置;3.1.4.2 熔断器的熔体规格、自动开关的整定值符合设计要求;3.1.4.3 切换压板接触良好,相邻压板间有安全距离,切换时不触及相邻的压板;3.1.4.4 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确;3.1.4.5 外壳需接地(PE)和接零(PEN)的,连接可靠;3.1.4.6 端子排安装牢固,端子有序号,强、弱电端子隔离布置,端子规格与芯线截面积大小适配。
3.1.5 柜、箱内配线:3.1.5.1 电流回路采用额定电压不低于750V、芯线截面不小于2.5mm2的铜芯绝缘电线或电缆;3.1.5.2 除电子元件回路或类似回路外,其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆;3.1.5.3 二次回路连线应成束绑扎,不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识;固定后不应妨碍手车开关或抽出式部件的拉出或推入。
3.1.5.4 配线严禁使用开口鼻子。
3.1.6 连接柜、箱上的电器及控制台、板等可动部位的电线应符合下列规定: 3.1.6.1 采用多股芯软线,敷设长度留有适当裕量; 3.1.6.2 线束有外套塑料管等加强绝缘保护层;3.1.6.3 与电器连接时,端部绞紧,且有不开口的终端端子或搪锡,不松散、断股; 3.1.6.4 可转动部位的两端用卡子固定。
3.1.7 箱、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。
3.1.8 安装使用材料:3.1.8.1 型钢应无明显锈蚀,并有材料证明;3.1.8.2 镀锌螺丝、镀锌螺栓、螺母、弹簧垫、平光垫;3.1.8.3 其它材料:铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌、虬焊条、锯条、氧气、乙炔等均应符合质量要求。
3.2 主要机具3.2.1 吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等3.2.2 安装工具:台钻、手电钻、电锤、砂轮、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、磨光机、电焊机、气焊工具、扳手、电工工具等;3.2.3 测试工具:水准仪、钢直尺、塞尺、水平尺 线坠 塞尺 兆欧表 万用表 钢板尺 试电笔 钢卷尺等;3.3 作业条件3.3.1 低压配电柜安装:3.3.1.1 土建工程施工标高、尺寸、结构及埋件均符合设计要求。
3.3.1.2 墙面、屋顶喷浆完毕,无漏水、门窗安装完,门上锁。
3.3.1.3 室内地面施工完,场地干净、道路畅通。
3.3.2 照明配电箱安装:3.3.2.1 随土建结构预留好暗装配电箱的位置。
3.3.2.2 预埋铁架和螺栓时,墙体结构应弹出施工水平线。
3.3.2.3 安装配电箱时,抹灰、喷浆及油漆应全部完成。
3.3.3 施工图纸、技术资料、安装资料齐全;技术、安全、消防措施落实。
3.3.4 设备、材料齐全并运已至工地现场库房。
4 操作工艺4.1 工艺流程4.1.1 低压配电柜安装4.1.2 照明配电箱安装设备开箱检查 设备搬运 配电柜(盘)稳装柜(盘)上方母线配制及电缆连接 柜(盘)二次回路配线柜(盘)试验调整 送电运行验收弹 线定 明装配电箱铁架固定螺栓固定4.2 设备开箱检查4.2.1 施工单位、供货单位、监理单位共同验收,并做好进场检验记录。
4.2.2 按设备清单、施工图纸及设备技术资料,核对设备及附件、备件的规格型号是否符合设计图纸要求;核对附件、备件是否齐全;检查产品合格证、技术资料、设备说明书是否齐全。
4.2.3 检查箱、柜(盘)体外观无划痕、无变形、油漆完整无损等;4.2.4 箱、柜(盘)内部检查:电气装置及元件等规格、型号、品牌是否符合设计要求; 4.2.5 柜、箱内的计量装置必须全部检测,并有法定部门的检测报告。
4.3 设备搬运4.3.1 设备运输:由起重工作业,电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机、滚杠运输。
采用人力车搬运,注意保护配电柜外表油漆,配电柜指示灯不受损。
4.3.2 设备运输吊装时应注意事项: 4.3.2.1 道路要事先清理,保证平整畅通4.3.2.2 设备吊点:柜(盘)顶部有吊环者,吊索应穿在吊环内,无吊环者吊索应挂在主要承力结构处,不得将吊索吊在设备部位上。
吊索的绳长应一致,以防柜体变形或损坏部件。
4.3.2.3 汽车运输时,必须用麻绳将设备与车身固定,开车要平稳。
4.4 配电柜安装 4.4.1 基础型钢安装4.4.1.1 调直型钢:将有弯的型钢调直,然后按图纸、配电柜(盘)技术资料提供的尺寸预制加工型钢架,并刷防锈漆做防腐处理;4.4.1.2 按设计图纸将预制好的基础型钢架放于予埋铁上,用水平尺找平、找正,可采用加垫片方法,但垫片不得多于3片,再将予埋铁、垫片、基础型钢焊接一体。
最终基础型钢顶部应高于抹平地面100以上为宜。
4.4.1.3 基础型钢与地线连接:基础型钢安装完毕后,将室外或结构引入的镀锌扁钢引入室内(与变压器安装地线配合)与型钢两端焊接,焊接长度为扁钢宽度的二倍,再将型钢刷两道灰漆。
4.4.2 配电柜(盘)稳装4.4.2.1 配电柜(盘)安装:按设计图纸布置将配电柜放于基础型钢上,单独柜(盘)只找柜面和侧面的垂直度,成排配电柜(盘)各台就位后,先找正两端的配电柜(盘),以配电柜2/3高位置拉线,逐台用垫片找平找正,柜(盘)如不标准以柜面为准。
找正时采用0.5mm 铁片进行调整,每处垫片不能超过3片,然后按柜安装固定螺栓尺寸在基础型钢上用手电钻钻孔。
一般无要求时,钻φ16.2孔,用M 16镀锌螺丝固定。
4.4.2.2 柜(盘)就位、找平、找正后,柜体与基础型钢固定,柜体与柜体、柜体与侧挡板均用镀锌机螺丝连接。
4.4.2.3 配电柜(盘)体接地:每台配电柜(盘)单独与接地干线连接。
每台柜从下部的基础型钢侧面上焊上M 10螺栓,用6mm 2铜线与柜上的接地端子连接牢固。
4.4.3 检查配电柜前后操作、维修距离应符合要求。
配电箱安装要盘面组装实物加 固定电盘箱盘固定 绝缘摇测4.4.4 配电柜电缆进线采用电缆沟下进线时,需加电缆固定支架;4.4.5 检查配电柜内电器元件规格型号及二次回路是否与图纸相符;检查接线是否牢固;4.4.6 配电柜调整及模拟试验4.4.6.1 所有接线端子螺丝再紧固一遍;4.4.6.2 绝缘摇测:用ZC-7(500V)摇表在端子板处测试每回路的绝缘电阻,保证大于10兆欧; 4.4.6.3 接临时电源:将配电柜内控制、操作电源回路的熔断器上端相线拆下,接上临时电;4.4.6.4 模拟试验:按图纸要求,分别模拟控制、连锁、操作、继电器保护动作正确无误、灵敏可靠;4.4.6.5 拆除临时电源,将被拆除的电源线复位。
4.5 配电箱安装要求:4.5.1 配电箱应安装在安全、干燥、易操作的场所。
配电箱安装时,如无设计要求,则一般暗装为底边距地1.5米,照明配电板底边距地不小于1.8m。
并列安装的配电箱、盘距地高度要一致,同一场所安装的配电箱、盘允许偏差不大于5mm。
4.5.2 安装配电盘所需要的木砖及铁件等均应预埋,明装配电箱应采用金属膨胀螺栓固定。
4.5.3 铁制配电箱均需涮一遍防锈漆,再涮灰油漆二道,预埋的各种铁件均应刷防锈漆,并做好明显可靠的接地。
导线引出面板时面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。
4.5.4 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳应有明显的可靠的PE保护地线(PE线为编织软裸铜线),但PE保护地线不允许利用箱体或盒体串接。
