金属切削机床概论习题及答案
《金属切削机床_》的试题和答案(A)
一、判断题（每空2分，共30分）1、CA6140中的40表示床身最大回转直径为400mm（ 1 ）2、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（ 0）3、机床加工某一具体表面时，至少有一个主运动和一个进给运动（ 0 ）4、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产（ 0 ）5、组合机床是由多数通用部件和少数专用部件组成的高效专用机床（ 1 ）6、C1312单轴六角自动车床,分配转一转,加工一个工件( 1 )7、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔.( 0 )8、滚齿机能够进行各种内外直齿圆柱齿轮的加工.( 0 )9、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程.( 1 )10、卧式镗床只能用于镗孔加工.( 0 )11.滚齿机能够进行各种内外直齿圆柱齿轮的加工（ 0 ）12.为方便运动中变速，常用啮合式离合器变速组（ 0 ）13.组合机床是由多数通用部件和少数的专用部件组成的高效专用机床（ 1 ）14.C1312自动车床适用于大批量生产（ 1 ）15.机床按照加工方式及其用途不同共分为十二大类（ 1 ）二.填空题（每空2分，共40分）1．Z3040型摇臂钻床型号的含义：Z表示____ 钻床______30表示_____摇臂____40表示____最大直径40mm____.2.在机床传动系统中,在转速较高,开合频繁的传动链中应采用_________多片摩擦__________离全器,要求保持严格传动关系的传动中应采用______啮合______离合器,能够实现快慢自动转换的是_____超越______离合器.3．齿轮与传动轴联接形式有（1）__空套_____(2)___滑移_____(3)___固定_____.4传动链是通过__________两端体________和________传动元件__________按一定的规律所组成的。
金属切削机床试题及答案
金属切削机床试题及答案一、选择题1. 金属切削机床按加工方式可分为哪几类？A. 车床、铣床、磨床B. 钻床、刨床、镗床C. 车床、铣床、钻床D. 刨床、磨床、镗床答案：A2. 以下哪个不是金属切削机床的组成部分？A. 床身B. 传动系统C. 切削液系统D. 夹具答案：C3. 在金属切削过程中，影响切削力的主要因素不包括以下哪项？A. 切削速度B. 刀具材料C. 工件材料D. 切削深度答案：C二、填空题4. 金属切削机床的切削运动主要包括______和______。
答案：主运动；进给运动5. 车床的工作原理是利用工件的______与刀具的______来实现金属的切削。
答案：旋转运动；直线运动三、简答题6. 简述金属切削机床的维护保养要点。
答案：金属切削机床的维护保养要点主要包括：- 定期检查机床的润滑系统，确保润滑油的清洁和充足。
- 检查机床的紧固件，确保无松动。
- 清洁机床表面及导轨，防止铁屑和灰尘的积累。
- 定期检查机床的电气系统，确保没有短路或漏电现象。
- 按照机床制造商的推荐进行定期的大修。
7. 金属切削过程中常见的刀具磨损形式有哪些？答案：金属切削过程中常见的刀具磨损形式包括：- 磨削磨损：刀具表面因长时间切削而逐渐变钝。
- 热磨损：由于切削产生的热量导致刀具材料性能下降。
- 冲击磨损：刀具在切削过程中受到冲击而造成的损伤。
- 化学磨损：刀具材料与工件材料发生化学反应，导致刀具材料的腐蚀。
四、计算题8. 已知车床主轴转速为1000转/分钟，工件直径为100毫米，求切削速度Vc（单位：米/分钟）。
答案：切削速度Vc = π × D × N / 60其中，D为工件直径（毫米），N为主轴转速（转/分钟），π取3.14。
Vc = 3.14 × 100 × 1000 / 60 ≈ 5236.67 米/分钟五、论述题9. 论述金属切削机床在现代制造业中的重要性及其发展趋势。
金属切削机床概论 试卷答案02
金属切削机床概论试题答案一、填空题（每空1分，共25分）1.机床的通用特性代号中，字母S表示（高速）, 字母K表示（数控）。
2．成形运动按在切削过程中所起的作用不同,可分为（主运动）和（进给运动）。
3. 卧式车床车削螺纹时，有内联系传动链和外联系传动链，内联系传动链的换置器官用于调整（螺纹的导程），外联系传动链的换置器官用于调整（切削螺纹的速度）。
4. 普通卧式车床的主轴箱中装有双向多片离合器，左离合器用来传动（主轴正转），用于（切削加工）；右离合器用来传动（主轴反转），主要用于（退刀）。
5.机床转速图可以表示主轴转速分级的规律及各级转速的传动路线，转速图中的竖线代表（传动轴），横线代表（各级转速），横线与各竖线的交点代表（各轴的转速）6. 数控机床的程序编制中，目前应用最广泛的是字地址程序格式，某一加工程序中有“X60”，表示（刀具位移至X轴正向60mm处）,S400表示（主轴转速为400r/min）.7.数控车床机械结构与传统车床相比，明显简化，机构复杂的进给箱和溜板箱完全被机构简单的（X轴和Z轴伺服电动机和直联滚珠丝杠）所代替。
数控车床的主轴箱中没有用于变速和变向的大量的传动轴和齿轮，它用（主电动机无级调速）代替复杂的机械变速系统。
8.在锥齿轮加工机床中，形成渐开线齿廓普遍采用（展成法），这种方法的加工原理，相当于一对啮合的锥齿轮，将其中的一个锥齿轮转化成（平面齿轮）。
9.外圆磨床的纵向磨削法，其表面成形方法采用（相切-轨迹）法，需要三个表面成形运动：（砂轮的旋转运动）、（工件纵向进给运动）和（工件旋转运动）。
10.龙门刨床的主参数是（最大刨削宽度），摇臂钻床的主参数是（最大钻孔直径）。
二、选择题：（每题２分，共24分）1. 机床型号CK3263B中的字母K表示（A）A.通用特性代号B.结构特性代号C.组别代号D.类别代号2.用螺纹车刀车削螺纹，母线的成形方法是（A）A. 成形法B.展成法C.轨迹法D.相切法3. 在卧式车床上，用丝杠带动溜板箱时，可车削（D）。
金属切削机床概论A试卷及答案-精品
座位号和姓名务必正确清楚填写。
因填写错误或不清楚造成不良后果的，均由本人负责；如故意涂改、乱写的，考试成绩视为无效。
XXX大学期末考试试卷A金属切削机床概论学号（最后两位）总分题号.--A四五统分人题分复查人得分系别专业答题请勿超过此密封线，否则视为无效得分评卷人复查人一，填空题（每空1分，共20分）1、73040机床，指床，其主参数为:班级CM6132机床，“C”指床，指,其主参数为o2、根据磨削方法和机床布局的不同，平面磨床有、、四种。
3、按加工原理，齿轮加工方法有和o4、按照机床工艺范围（万能性程度），可分为、和三类。
5、机床的精度包括、和o6、CA6140型卧式车床采用的控制主轴开停和换向的离合器是7、直线运动的机床有和o姓名得分评卷人复查人二，判断题（每题1分共15分）1、（）车削螺纹时，工件每转1转，刀具直线移动的距离应等于工件螺纹的导程。
2、（）切入运动也是一种表面成形运动。
3、（）刀具和工件是一种典型的执行件。
4、（ ）CA6140机床的主轴是一个空心的阶梯轴。
5、（ ）回轮、转塔车床由于没有丝杆，因此不能加工螺纹。
6、（ ）扳转磨床的工作台可磨削锥度较大的圆锥面。
7、（ ）无心外圆磨床磨削时，是以工件被磨削的外圆表面本身作为定位基准面的。
8、（ ）内联系传动链本身不能提供运动。
9、（）卧式铳锋床的主运动是锋轴旋转运动或平旋盘旋转运动。
10、（ ）滚齿机和插齿机是加工内外齿轮两种常用的齿轮加工机床。
11、（ ）卧式坐标锋床具有良好的工艺性能，被加工的工件高度不受限制。
12、（ ）加工径向尺寸大而轴向尺寸相对较小、且形状比较复杂的大型或重型零件时，应采用回轮、转塔车床。
13、（ ）拉床拉削时;一般由拉刀作高速直线运动，被加工表面在一次走刀中形成，因此拉削加工的生产效率高。
14、（ ）为实现一个复合运动，必须有一条外联系传动链和一条或几条内联系传动链。
15、（ ）卧式车床中作为过载保险装置的安全离合器结构简单，且过载消失后能自动恢复正常工作。
金属切削机床概论试题

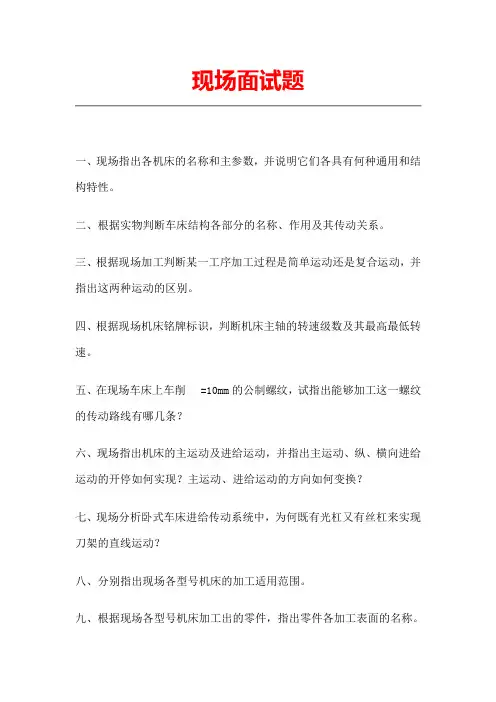

现场面试题一、现场指出各机床的名称和主参数，并说明它们各具有何种通用和结构特性。
二、根据实物判断车床结构各部分的名称、作用及其传动关系。
三、根据现场加工判断某一工序加工过程是简单运动还是复合运动，并指出这两种运动的区别。
四、根据现场机床铭牌标识，判断机床主轴的转速级数及其最高最低转速。
五、在现场车床上车削=10mm的公制螺纹，试指出能够加工这一螺纹的传动路线有哪几条？六、现场指出机床的主运动及进给运动，并指出主运动、纵、横向进给运动的开停如何实现？主运动、进给运动的方向如何变换？七、现场分析卧式车床进给传动系统中，为何既有光杠又有丝杠来实现刀架的直线运动？八、分别指出现场各型号机床的加工适用范围。
九、根据现场各型号机床加工出的零件，指出零件各加工表面的名称。
十、结合现场分析在车床溜板箱中，开合螺母操纵机构与机动纵向和横向进给操纵机构之间为什么需要互锁？试解释互锁机构的工作原理。
要求：写出提纲，回答问题。
口试精选题1．说明下列机床型号的意义：X6132、 X5032、 C6132、 Z3040、 T6112、 Y3150、 CB3463—1、 C1312、B2010A。
2．通用机床的型号包含哪些内容？3．在使用和选用机床之前，了解机床的主要技术规格有什么意义？4．何谓简单运动？何谓复合运动？其本质区别是什么？是举例说明。
5．画简图表示用下列方法加工所需表面时，需要那些成形运动？其中哪些是简单运动？哪些是符合运动？6．何谓外联系传动链？何谓内联系传动链？其本质区别是什么？对这两种传动链有何不同要求？试举例说明。
7．为什么纵车外圆时是外联系传动，而车削螺纹时是内联系传动？当车床纵车外圆及车削螺纹时，为什么前者的纵向进给传动链中采用齿轮齿条机构，而后者采用丝杆螺母机构？8. 在 CA6140 型卧式车床的主运动、车削螺纹运动、纵向和横向进给运动和快速运动等传动链中，哪条传动链的两端件之间具有严格的传动比？哪条传动链是内联系传动链？9. 判断下列结论是否正确，并说明理由。
《金属切削机床概论》-习题与答案集
金属切削机床概论-习题与答案集第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么 它们的适用范围怎样?答 通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件如完成多种多样的工序 如卧式车床、万能外圆磨床、摇臂钻床等。
专门化机床的工艺范围较窄 只能加工一定尺寸范围内的某一类(或少数几类)的零件 完成某一种(或少数几种)特定工序 如凸轮车床、轧辊机床等。
专用机床的工艺范围最窄 通常只能完成某一特定零件的特定工序。
2.说明下列机床的名称和主参数 第二主参数 CM6132 C1336 C2150×6Z3040×16 XK5040 B2021A MGB1432。
答 CM6132 C─车床类 M─精密型 61─卧式车床系 32─最大回转直径的1/10。
C1336 C─车床类 1─单轴自动 13─单轴转塔自动车床系 36─最大车削直径的1/10。
Z3040×16 Z─钻床类 3─摇臂钻床 30─摇臂钻床系 40─最大钻孔直径16─最大跨距。
C2150×6 C─车床类 2─多轴自动半自动车床 21─多轴棒料自动机床系50─最大棒料直径 6─轴数。
T4163B T─镗床类 4─坐标镗床 41─单柱坐标镗床 63─工作台面宽度的1/10 B─第二次重大改进。
XK5040 X─铣床类 K─数控 5─立式升降台铣床 50─立式升降台铣床系40─工作台宽度的1/10。
B2021A B─刨床类 20─龙门刨床系 21─最大刨削宽度的1/10 A─第一次重大改进。
MGB1432 M─磨床类 G─高精度 B─半自动 1─外圆磨床 14─万能外圆磨床 3最大磨削直径的1/10。
3.说明何谓简单运动 何谓复合运动 其本质区别是什么答:如果一个独立的成形运动 是由单独的旋转运动或直线运动构成的 则称此成形运动为简单成形运动 简称简单运动。
如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动 按照某种确定的运动关系组合而成的 则称此成形运动为复合成形运动 简称复合运动。
金属切削机床篇_习题+答案汇总
7、分析车削英制螺纹的传动路线 , 列出运动平衡式并说明为什么能车削出标准的 英制螺纹？
第三章 其他机床与刀具
一、填空题
1、万能外圆磨床基本的磨削方法： ____纵向磨削 ____________和 ___________
切入 _____。
2、平面磨床的种类：
、
3、铣床的分类：
、
、
。
、 。 、
、 、
、
、
、
、
。
8、
：指在调整好后无须工人参与便能自动完成表面成形运动和
辅助运动， 并能自动重复其工作循环的机床。 半自动机床： 指能自动完成预
定的工作循环， 但
。
9、摩擦离合器除了靠摩擦力传递运动和转矩外，还能起
的作用。当机床过载时，摩擦片打滑，可避免损坏机床。
10、CA6140车床为了避免光杆和快速电机同时传动给某一轴，应采用 _________
_____运动。
17、 CA6140 车床车螺纹属于 ______联系，车圆柱面和端面属于 ______联系。
二、简答题
1、写出下列机床型号各部分的含义。
1） Y3150E
2） CM1107精密型转塔车床
3） C1312 最大切削直径为 120mm的转塔车床
4） M1432A 最大加工直径为 320mm经过一次重大改良的台式坐标钻床
时，才能加工放大螺距螺纹。
14、主轴转速分布图能表达传动路线、 传动比、 传动件布置的位置以及主轴变速
范围 。
（v ）
15、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产。
（x ）
16、CA6140型车床加工螺纹时 , 应严格保证主轴旋转刀具移动一个被加工螺纹的
金属切削机床篇_习题+答案汇总
⾦属切削机床篇_习题+答案汇总⾦属切削机床篇习题+答案汇总第⼀章⾦属切削机床的基本知识⼀、填空题1、是⽤切削的⽅法将⾦属⽑坯加⼯成机器零件的机器，它是制造机器的机器，⼜称为⼯作母机。
2、机床按加⼯性质和所⽤⼑具可分为：、、、、、、、、、、及等12类。
3、机床按通⽤程度可分为：、、。
4、机床按⼯作精度可分为：、、。
5、CA6140型车床型号的含义：C是代号，表⽰__________；61是代号，表⽰___________________；40是，表⽰_______________。
6、任何规则表⾯都可以看作是⼀条线沿着另⼀条运动的轨迹，和统称为形成表⾯的发⽣线。
7、如果形成表⾯的两条发⽣线母线和导线互换，形成表⾯的性质不改变，则这种表⾯称为；否则称为。
8、形成发⽣线的⽅法：、、、。
9、由单独的旋转或直线运动构成的运动，称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合⽽成的运动，称为。
10、可以是简单成形运动，也可以是复合成形运动；可以是步进的，也可以是连续进⾏的；可以是简单成形运动，也可以是复合成形运动。
11、机床包括3个基本部分：、、。
12、构成⼀个传动联系的⼀系列传动件，称为。
13、联系动⼒源和执⾏件之间的传动链；使执⾏件获得⼀定的速度和⽅向。
联系复合运动内部各个分解部分，以形成复合成形运动的传动链。
14、是具有固定传动⽐的机构。
换置器官：的机构。
15、机床运动的5个参数、、、、。
16、 CA6140车床⽤普通车⼑车圆柱⾯属于___ ___运动，车螺纹属于______运动。
17、 CA6140车床车螺纹属于______联系，车圆柱⾯和端⾯属于______联系。
⼆、简答题1、写出下列机床型号各部分的含义。
1）Y3150E2）CM1107精密型转塔车床3）C1312 最⼤切削直径为120mm的转塔车床4）M1432A 最⼤加⼯直径为320mm经过⼀次重⼤改良的台式坐标钻床5）CA6140 最⼤切削直径为400mm的卧式车床2、⽤简图分析下列⼏种情况时的成形⽅法，并标明所需的机床运动，分别说明母线、导线的形状，各⽤什么⽅法形成，要求机床提供哪⼏个运动。
金属切削机床概论 试卷答案01[5页]
![金属切削机床概论 试卷答案01[5页]](https://img.taocdn.com/s3/m/a30ebbef5ebfc77da26925c52cc58bd630869358.png)
金属切削机床概论试题答案一、填空题（每空1分，共25分）1.金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为（工作母机）。
2.普通机床类别代号中，字母X表示（铣床）, Y表示（齿轮加工机床）。
3.任何表面都可以看作是母线沿着导线运动的轨迹，母线和导线统称为形成表面的发生线。
发生线的形成方法有（成形法）、（展成法）、（轨迹法）和（相切法）。
4. 普通卧式车床的总布局中有三个箱，它们是（主轴箱）、（进给箱）和（溜板箱）。
5. 普通卧式车床的主运动链与进给链公用一个动力源，用（交换齿轮架）实现两者之间的联系；数控车床的主运动链与进给链分别有独立的动力源，两者之间用（主轴脉冲发生器）联系起来。
6.立式加工中心可以实现X、Y、Z三轴联动，用以加工（空间曲线），X、Y、Z 三个坐标轴中任意两个坐标都可实现联动加工，用以加工（曲面），这种控制方式称为（三轴两联动）。
7. 在滚齿机上滚切直齿圆柱齿轮时，滚刀轴线与被切齿轮端面之间被安装成一个角度，称为（滚刀的安装角），它在数量上等于（滚刀的螺旋升角）。
8．万能外圆磨床用来磨削外圆柱面的基本磨削方法有两种：（纵向磨削法）和（切入磨削法）。
9.组合机床的三图一卡是（机床联系尺寸图）、（被加工零件工序图）、（加工示意图）和（编制生产率计算卡）。
10. 在滚齿机上滚切斜齿圆柱齿轮时，主运动链的两个末端件是（电动机和滚刀），差动传动链的两个末端件是（刀架和工件）。
二、选择题：（每题２分，共24分）1.机床型号CA6140中的字母A表示（B）A.通用特性代号B.结构特性代号C.组别代号D.重大改进顺序号2.型号为MKG1340的机床是（C）A.高速外圆磨床B.数控无心磨床C.高精度数控外圆磨床D.加工中心3. 用成形铣刀加工沟槽，母线的成形需要（D）个独立的成形运动A.一个B.两个C.三个D.不需要4. 工件表面可以分为可逆表面和不可逆表面，属于可逆表面的是（B）A.圆锥面B.圆柱面C.球面D.圆环面5. 卧式车床进给过程中，当进给力过大或刀架移动受到阻碍时，为了避免损坏传动机构，在溜板箱中设置有（B）A.超越离合器B.安全离合器C.互锁机构D.制动器6.数控车床加工过程中，不是由机床自动完成的辅助运动是（C）A.切入运动B.快退运动C.装卸工件D.换刀7.数控加工程序中准备功能指令是G01,它表示（A）A. 直线插补B.顺时针方向圆弧插补C.逆时针方向圆弧插补D.点定位8. 用齿轮滚刀加工直齿圆柱齿轮，展成运动传动链的两个末端件是（A）A. 滚刀—工件B.电动机—滚刀C.工作台—刀架D. 刀架—工件9. 在万能外圆磨床上磨削外圆柱面，工件支承在前后顶尖上，头架主轴和前顶尖的转动应该是（A）A. 主轴和顶尖固定不转B. 主轴和顶尖一起转动C. 主轴转动，顶尖不转D. 主轴不转，顶尖转动10.为了铣削工件上不同角度的螺旋槽，应该选用（B）A.立式铣床B.万能卧式铣床C.龙门铣床D.工作台不升降铣床11. 用齿轮滚刀加工斜齿圆柱齿轮，产生螺旋线运动的内联系传动链是（C）A.展成运动传动链B.主运动传动链C.差动传动链D.进给传动链12.M1432A型万能外圆磨床，主要用于磨削（A）级精度的工件表面A. IT6- IT7B. IT4- IT5C. IT8- IT9D. IT10三、简答题：（每题8分，共24分）1.在CA6140A型车床的主轴箱中Ⅰ轴上装有双向多片离合器，它传递转矩的大小与什么因素有关？对主轴运转有何作用？双向多片离合器靠摩擦力传递转矩，传递转矩的大小与摩擦片的多少以及摩擦片之间的压紧力有关。
金属切削机床试题及答案
金属切削机床试题及答案一、选择题（每题2分，共20分）1. 金属切削机床中，用于加工圆柱形表面的机床是（）。
A. 车床B. 铣床C. 刨床D. 磨床2. 以下哪个选项不是数控机床的特点？（）A. 高精度B. 高效率C. 低自动化D. 可编程3. 金属切削加工中，刀具材料应具备的性质不包括（）。
A. 高硬度B. 高耐磨性C. 良好的韧性D. 低热导率4. 以下哪个参数不是衡量机床精度的指标？（）A. 表面粗糙度B. 圆度C. 直线度D. 切削速度5. 刀具磨损到一定限度后，需要进行（）。
A. 重磨B. 更换C. 热处理D. 淬火6. 以下哪个不是车床的主要组成部分？（）A. 主轴箱B. 刀架C. 工作台D. 床身7. 金属切削机床的润滑方式不包括（）。
A. 油浴润滑B. 喷雾润滑C. 干摩擦润滑D. 油雾润滑8. 以下哪个不是数控机床的伺服系统？（）A. 步进电机B. 伺服电机C. 液压系统D. 直流电机9. 金属切削机床的切削液的主要作用不包括（）。
A. 冷却B. 润滑C. 清洗D. 增加切削力10. 以下哪个不是数控机床的编程语言？（）A. G代码B. M代码C. CAD/CAMD. 自然语言二、填空题（每题2分，共20分）1. 金属切削机床的____是指机床在加工过程中，各部件间相对位置的准确性。
2. 数控机床的____系统是数控机床的核心，它负责接收数控程序并控制机床执行。
3. 刀具的____是指刀具在切削过程中，由于磨损导致尺寸和形状发生变化的现象。
4. 金属切削机床的____是指机床在无负载或有负载条件下，加工出工件的精度。
5. 金属切削机床的____是指机床在加工过程中，各部件间相对运动的平稳性和协调性。
6. 金属切削机床的____是指机床在加工过程中，各部件间相对位置的稳定性。
7. 金属切削机床的____是指机床在加工过程中，各部件间相对运动的准确性。
8. 数控机床的____是指机床在加工过程中，能够自动完成多个工序的能力。
金属切削机床概论习题及答案
金属切削机床概论习题及答案第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么，它们的适用范围怎样?答：通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件，如完成多种多样的工序，如卧式车床、万能外圆磨床、摇臂钻床等。
专门化机床的工艺范围较窄，只能加工一定尺寸范围内的某一类(或少数几类)的零件，完成某一种(或少数几种)特定工序，如凸轮车床、轧辊机床等。
专用机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。
2.说明下列机床的名称和主参数（第二主参数）：CM6132，C1336，C2150×6，Z3040×16，XK5040，B2021A，MGB1432。
答：CM6132 C─车床类，M─精密型，61─卧式车床系，32─最大回转直径的1/10。
C1336 C─车床类，1─单轴自动，13─单轴转塔自动车床系，36─最大车削直径的1/10。
Z3040×16 Z─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径，16─最大跨距。
C2150×6 C─车床类，2─多轴自动半自动车床，21─多轴棒料自动机床系，50─最大棒料直径，6─轴数。
T4163B T─镗床类，4─坐标镗床，41─单柱坐标镗床，63─工作台面宽度的1/10，B─第二次重大改进。
XK5040 X─铣床类，K─数控，5─立式升降台铣床，50─立式升降台铣床系，40─工作台宽度的1/10。
B2021A B─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A─第一次重大改进。
MGB1432 M─磨床类，G─高精度，B─半自动，1─外圆磨床，14─万能外圆磨床，3最大磨削直径的1/10。
3.说明何谓简单运动？何谓复合运动？其本质区别是什么？答:如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则称此成形运动为简单成形运动，简称简单运动。
如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动，按照某种确定的运动关系组合而成的，则称此成形运动为复合成形运动，简称复合运动。
金属切削机床练习题答案
金属切削机床练习题答案一、选择题1. 金属切削机床中，用于加工外圆的机床是（）。
A. 车床B. 铣床C. 磨床D. 钻床答案：A2. 以下哪个不是金属切削机床的组成部分？（）A. 床身B. 工作台C. 刀具D. 液压系统答案：D3. 金属切削加工中，刀具的磨损主要分为哪三种类型？（）A. 正常磨损B. 快速磨损C. 剧烈磨损D. 正常磨损、快速磨损、剧烈磨损答案：D二、填空题1. 金属切削机床的切削运动包括_______运动和_______运动。
答案：主运动；进给运动2. 车床的_______用于夹紧工件，保证工件在加工过程中的位置稳定。
答案：夹具3. 金属切削加工中，提高切削速度可以提高生产效率，但同时也会增加_______。
答案：切削力三、简答题1. 简述金属切削机床的工作原理。
答案：金属切削机床的工作原理是通过主轴带动刀具旋转或工件旋转，同时通过进给机构使刀具或工件沿一定方向移动，从而实现对工件的切削加工。
2. 金属切削机床的维护保养主要包括哪些方面？答案：金属切削机床的维护保养主要包括：定期清洁机床，检查并紧固各部件连接；润滑各运动部件，确保其正常运转；检查刀具磨损情况，及时更换；检查电气系统，确保安全无故障。
四、计算题1. 已知车床主轴转速为1000转/分钟，工件直径为100mm，求工件的表面速度。
答案：工件的表面速度计算公式为：V = π × D × N / 60，其中V为表面速度，D为工件直径，N为主轴转速。
代入数值得：V = 3.1416 × 100 × 1000 / 60 ≈ 516.83mm/s。
五、论述题1. 论述金属切削加工中刀具材料的选择原则。
答案：刀具材料的选择原则主要包括：刀具材料的硬度应高于工件材料，以保证切削过程中刀具的耐磨性；刀具材料应具有良好的热稳定性，以适应高速切削产生的高温环境；刀具材料应具有足够的强度和韧性，以承受切削力和冲击负荷；刀具材料还应考虑成本和加工工艺的可行性。
金属切削机床试题及答案
金属切削机床试题及答案一、选择题（每题2分，共40分）1. 金属切削是指通过何种力和方式实现的？a) 压力和剪切力；b) 弯曲力和挤压力；c) 弯曲力和切割力；d) 剪切力和摩擦力。
答案：a) 压力和剪切力。
2. 以下哪种切削机床是适用于大型工件的加工？a) 铣床；b) 钻床；c) 磨床；d) 车床。
答案：d) 车床。
3. 金属切削机床的主要切削力是由哪个部件提供的？a) 主轴；b) 电机；c) 主轴箱；d) 刀具。
答案：c) 主轴箱。
4. 以下哪种切削方式适用于硬度较高的金属材料？a) 顺槽切削；b) 快速切削；c) 周向切削；d) 慢速切削。
答案：c) 周向切削。
5. 下列哪个参数描述了切削速度？a) 外径；b) 进给量；c) 切削深度；d) 转速。
答案：d) 转速。
6. 以下哪种切削方式适用于大量金属材料的去除？a) 理论切削；b) 腐蚀切削；c) 混凝土切削；d) 物理切削。
答案：d) 物理切削。
7. 切削液主要用于降低金属切削中的什么？a) 能量消耗；b) 维护成本；c) 切削力；d) 工作温度。
答案：c) 切削力。
8. 以下哪种刀具常用于车削金属材料？a) 钻头；b) 铣刀；c) 切割刀；d) 刀片。
答案：d) 刀片。
9. 哪个参数描述了切削刃具前后移动的能力？a) 刀片齿数；b) 刃倾角；c) 切削深度；d) 进给量。
答案：d) 进给量。
10. 切削面是通过切削液冷却还是加热形成的？a) 冷却；b) 加热；c) 绝热；d) 平衡。
答案：a) 冷却。
二、简答题（每题10分，共60分）1. 请简要说明什么是金属切削机床？答：金属切削机床是一种用于将金属材料按照一定形状和尺寸去除的机床。
它通过旋转的主轴带动切削工具，对工件进行切削、钻孔、铣削等加工工艺，以实现所需的形状和尺寸。
2. 请列举金属切削机床的常见类型。
答：金属切削机床的常见类型包括车床、铣床、钻床、磨床、刨床等。
每种类型的机床都有着不同的加工特点和适用范围。
金属切削机床概论第一章
《金属切削机床》复习思考题答案（1）第1章机床的基本知识1、说明下列机床型号的意义：X6132、X5032、C6132、Z3040、T6112、Y3150、CB3463—1、C1312、B2010A。
答：X6132：万能升降台铣床，最大工作台面宽320mm；X5032：立式升降台铣床，最大工作台面宽320mm；C6132：卧式车床，最大棒料直径320mm；Z3040：摇臂钻床，最大钻孔直径40mm；T6112：卧式镗床，最大镗孔直径120 mm；Y3150：滚齿机，最大工件直径500 mm；CB3463—1：半自动车床，最大工件直径63 mm；C1312：单轴转塔自动车床，最大棒料直径12 mm；2 B2010A：龙门刨床，改进型，最大刨削宽度1000 mm。
2、通用机床的型号包含哪些内容？答：通用机床的型号有基本部分和辅助部分组成。
其基本部分包括分类代号，类代号，通用特性、结构特性代号，组代号，系代号，主参数或设计顺序号，主轴数或第二主参数，重大改进顺序号等；辅助部分包括其他特性代号，企业代号等。
基本部分中的类别代号、组别代号、系别代号、及主参数是通用机床型号中必须包含的内容。
3、在使用和选用机床之前，了解机床的主要技术规格有什么意义？答：由于机床种类繁多，性能与使用的加工方法各异，在使用和选用机床之前，了解机床的主要技术规格可使我们选用的机床能很好地满足机加工的要求，主要为①满足工艺的要求，如车、铣、刨、磨的加工需要；②尺寸要求的满足，是否在机床的最大佳共尺寸范围内。
这样又可使我们选定的机床更经济、更合理。
4、何谓简单运动？何谓复合运动？其本质区别是什么？是举例说明。
答：简单运动是可以独立的运动，包括旋转运动或直线运动。
复合运动是由两个或两个以上的旋转运动或直线运动按照确定的运动关系组合而成的成形运动。
本质上说，简单运动是机床最基本的运动；复合运动是有两个或两个以上的简单运动叠加而成的运动，组成复合运动的各简单运动之间有着严格的运动关系。
《金属切削机床概论（顾维邦主编）》各章课后习题答案第二章习题
《⾦属切削机床概论（顾维邦主编）》各章课后习题答案第⼆章习题第⼆章车床1. 在CA6140型车床上车削下列螺纹：⑴公制螺纹 P=3mm ；P=8mm ；k=2⑵英制螺纹ａ=421⽛/in ⑶公制螺纹 L=48mm⑷模数螺纹 m =48mm ，k=2试写出传动路线表达式，并说明车削这些螺纹时可采⽤的主轴转速范围。
答: (1) ①: P=3mm k=2时 L=k ·p=6mm 传动表达式:主轴Ⅳ－5858－Ⅸ－（左旋）右旋33252533)(3333－Ⅺ－2510010063?－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －⼑架平衡式: L=7基u 倍u 查表得： L=3mm 时基u =2136倍u =2128254518=?主轴转速范围为450r/min②: p=8mm k= 2时 L=k ·p=16mm 扩⼤导程4倍或16倍的传动表达式:主轴－2658－Ⅴ－2080－Ⅵ－??20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－（左旋）右旋33252533)(3333x －Ⅺ－2510010063?－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625?－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架因为需扩⼤导程4倍和16倍两种，所以在Ⅵ和Ⅸ轴之间的扩u 为：165826444420802080265845826444450502080265821===?=扩扩u u查表2－3得：L=4mm 时基u =2832倍u =4148153528=?L=1mm 时基u =2832 倍u =8148154518=在导程扩⼤4倍时，主轴转速为40～125r/min 在导程扩⼤16倍时，主轴转速为10～32r/min （2）传动表达式：（英制）ａ=421⽛/in主轴－5858－Ⅸ－（左旋）右旋33252533)(3333－2510010063?－Ⅻ－3M －ⅩⅣ－基u －ⅩⅢ－2536－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －⼑架查表得：基u =2836倍u =2128354518=?主轴转速为：450～1400r/min（3）车制L=48mm ，有两种：扩⼤4倍和16倍导程的⽅法传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－7510010063－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架查表2-3得：L=3mm 时基u =22136L=12mm 时基u =2136倍u =128353528=?则在导程扩⼤4倍时，主轴转速为40~125r/min 在导程扩⼤16倍时，主轴转速为10~32r/min（4）k=2时基u =2832倍u =128353528=?传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－9710010064－Ⅻ－3625－ⅩⅢ－基u －25363625－Ⅵ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架2.欲在CA6140型车床上车削L =10mm 的公制螺纹，试指出能够加⼯这⼀螺纹的传动路线有哪⼏条？答：传动路线有两条：①：L=10mm 时传动表达式：主轴Ⅵ－5858－Ⅸ－（左旋）右旋33252533)(3333－Ⅺ－7510010063?－Ⅻ－3625－Ⅶ－基u －ⅩⅣ－25363625?－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架基u =1420倍=?②：L=2.5mm 时，需要导程扩⼤4倍传动表达式：主轴Ⅵ－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－7510010063－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架基u =1420倍u =4148153528=3.当CA6140型车床的主轴转速为450~1400r/min(除500 r/min)时，为什么能获得细进给量？在进给箱中变速机构调整情况不变的条件下，细进给量与常⽤进给量的⽐值是多少？答：转速为450~1400r/min(除500 r/min)时，其运动路线直接由扩⼤螺距机构和公制螺纹传动路线控制，故可获得8种细进给量，范围是0.028~0.054mm/r 。
金属切削机床概论1
③ 其他类型齿轮加工机床，如车齿机、拉齿机、研齿机、剃齿机、磨齿机、锥齿轮磨床等。
2、 齿轮加工机床形成齿轮的方法有哪两大类？
答：①成形法②范成法
3、 滚齿机上加工直齿圆柱齿轮需要哪些成形运动的和传动链？
答：成形运动：
二、提要：
1、做题：分析CA6140机床的传动系统（书P26~34）
①主运动和进给运动的传动路线表达式； ②主轴的转速级数、最高转速和最低转速； ?
2、CA6140机床的工艺范围和布局（书P25）
第四章 齿轮加工车床
一、 课后习题
1、 齿轮加工机床的类型有哪些？
答：金属切削机床中，用来加工齿轮轮齿表面的机床，称为齿轮加工机床。按被加工齿轮的种类，齿轮加工机床可分为：
6、 卧式镗床能完成哪些运动？
答：镗杆的旋转运动；平旋盘的旋转主运动；镗杆的轴向进给运动；主轴箱的垂直进给运动；工作台的纵向运动；工作台的横向进给运动；平旋盘上径向刀架进给运动；辅助运动
7、 牛头刨床、龙头刨床和立式刨床的主参数各是什么含义？
答：长度；宽度；最大拉力
8、 拉床有几种主运动，几种进给运动？
5、 卧式镗床和坐标镗床用于加工何种工序，比较两者的区别。
答：用于加工尺寸较大，精度要求较高，孔的轴心线之间有严格的同轴度、垂直度、平行度及孔间距精度等要求的数个尺寸不同的箱体类零件上的孔。
坐标镗床的精度要高于卧式镗床，坐标镗床主要用于加工精密的孔系，这些孔除了本身的精度高外，孔的中心距或孔至某基面的距离也非常精确，而卧式镗床用于加工一般零件。
一个简单的成形运动对应一个外联系传动链，且外联系传动链一定与电机相连。 （外联系传动链和内联系传动链的关系：有内联系传动链一定要有外联系传动链，有外联系传动链不一定要有内联系传动链。一个复合成形运动，必须要有外联系传动链和至少一条内联系传动链）
金属切削机床篇-习题+答案汇总
一、填空题2、机床按加工性质和所用刀具可分为：、、、、、、、、、、及等12类。
3、机床按通用程度可分为：、、。
4、机床按工作精度可分为：、、。
5、CA6140型车床型号的含义：C是代号，表示__________；61是代号，表示___________________；40是，表示_______________。
11、机床包括3个基本部分：、、。
二、简答题1、写出下列机床型号各部分的含义。
1）Y3150E2）CM1107精密型转塔车床3）C1312 最大切削直径为120mm的转塔车床4）M1432A 最大加工直径为320mm经过一次重大改良的台式坐标钻床5）CA6140 最大切削直径为400mm的卧式车床6、机床的技术性能包括什么内容?2、CA6140车床组成部件：、、、、、。
4、基本组由8组传动比，分别是；增倍组有4组传动比，分别是。
9、摩擦离合器除了靠摩擦力传递运动和转矩外，还能起的作用。
当机床过载时，摩擦片打滑，可避免损坏机床。
10、CA6140车床为了避免光杆和快速电机同时传动给某一轴，应采用_________离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构，应设有_________离合器。
11、为了避免损坏机床，在接通机动进给或快速移动时，开合螺母不应，反之，合上螺母时，也机动进给或快速移动。
12、CA6140主轴正转共有__24____种转速，其中低速有___18___种。
二、简单题1、在CA6140型车床中，主轴箱中的摩擦离合器有哪些作用？轴I上的带轮为什么采用卸荷带轮结构？2、CA6140型车床溜板箱中的安全离合器起什么作用？为什么用丝杆和光杆分别担任切螺纹和车削进给的传动？4、溜板箱中超越离合器有什么功能？5、在CA6140型车床的工作中若发生下列现象，试分析原因并说明解决问题的方法：（1）当主轴开停及制动操纵手柄板至中间位置时，主轴不能迅速停止转动，甚至继续转动。
金属切削机床试题及答案
金属切削机床试题及答案一、单项选择题（每题2分，共20分）1. 金属切削机床中，用于夹紧工件的装置是（）。
A. 刀架B. 夹具C. 导轨D. 丝杠答案：B2. 车床的主运动是（）。
A. 工件旋转B. 刀具旋转C. 工件进给D. 刀具进给答案：A3. 铣床的刀具旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A4. 钻床的刀具旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A5. 镗床的刀具旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A6. 磨床的工件旋转运动是（）。
A. 主运动B. 进给运动C. 快速运动D. 辅助运动答案：A7. 齿轮加工机床中，用于形成齿轮齿形的刀具是（）。
A. 砂轮B. 滚刀C. 车刀D. 铣刀答案：B8. 螺纹加工机床中，用于形成螺纹的刀具是（）。
A. 车刀B. 滚刀C. 铣刀D. 钻头答案：B9. 切削速度是指（）。
A. 刀具与工件接触点的线速度B. 工件的旋转速度C. 刀具的进给速度D. 刀具的旋转速度答案：A10. 切削深度是指（）。
A. 刀具与工件接触点的深度B. 工件的旋转深度C. 刀具的进给深度D. 刀具的旋转深度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是车床的组成部分（）。
A. 床身B. 刀架C. 丝杠D. 导轨答案：A、B、C、D2. 铣床的主要功能包括（）。
A. 铣削平面B. 铣削槽C. 铣削齿轮D. 铣削螺纹答案：A、B、C、D3. 钻床的主要用途是（）。
A. 钻孔B. 扩孔C. 攻丝D. 铰孔答案：A、B、C、D4. 镗床的主要用途是（）。
A. 镗孔B. 铣削平面C. 铣削槽D. 铣削螺纹答案：A5. 磨床的主要用途是（）。
A. 磨削平面B. 磨削外圆C. 磨削内孔D. 磨削齿轮答案：A、B、C、D三、判断题（每题2分，共20分）1. 车床的床身是固定不动的。
（完整版）金属切削机床试卷及答案.docx
（完整版）金属切削机床试卷及答案.docx系主任签字：日期：教研室主任签字：日期：～学年第学期期末考试试卷试卷袋号A B科目金属切削机床概论考试班级考试日期月日本试卷共页姓名密班级封题目一二三四五六七八九十十一总分分数一、填空题（每空 1 分，共 15 分）1．金属切削机床是一种用切削方法加工金属零件的工作机械，它是制造机器的机器，因此又称为或。
2 ．按照机床工艺范围宽窄，可分为、和三类。
3．按照机床的加工方法, 所用刀具及其用途进行分类, 可分为车床、钻床、镗床、磨床、、、铣床、、、、锯床和其它机床。
4．机床的功能包括、和表面粗糙度。
5．所有机床都必须通过和之间的相对运动来形成一定形状，尺寸和质量的表面。
6．有些表面其母线和导线可以互换，如圆柱，称为。
二、判断题：（每题 2 分，共 40 分）学号线1．在CA6140型车床上主要为了①提高车削螺纹传动链的传动精度；②减小螺纹传动链中丝杠螺母副的磨损以长期保持其传动精度，所以车削螺纹与机动进给分别采用丝杠和光杠传动。
（）2．为了提高运动件低速运动的平稳住，一般可采用减小导轨副摩擦面动静摩擦系数之差和提高传动系统刚度的措施。
（）3．拉孔的进给运动是靠刀齿齿升量来实现的。
（）4．机床加工的共性是：把刀具和工件安装在机床上，由机床产生刀具与工件间的相对运动，从而切削出合乎要求的零件。
（）第 1 页，共 4 页5．钻孔将穿时进给量应减小，以免工件和钻头损坏。
（）6．车床上可以加工螺纹，钻孔，圆锥体。
（）7．在精加工时，切屑排出应尽量向已加工表面方向。
（）8．磨削加工切削刃不规则，加工质量高。
（）9．主轴部件是机床的执行件。
（）10．M1432A型万能外圆不能磨削内孔。
（）11．机床的热变形是影响精密机床工作精度的主要因素。
（）12．机床按照加工方式及其用途不同共分为十二大类。
（）13．在普通车床上加工工件的尺寸精度可以达到IT3 。
（）14．龙门刨床的主运动是刨刀在往复直线运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么，它们的适用范围怎样答：通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件，如完成多种多样的工序，如卧式车床、万能外圆磨床、摇臂钻床等。
专门化机床的工艺范围较窄，只能加工一定尺寸范围内的某一类(或少数几类)的零件，完成某一种(或少数几种)特定工序，如凸轮车床、轧辊机床等。
专用机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。
2.说明下列机床的名称和主参数（第二主参数）：CM6132，C1336，C2150×6，Z3040×16，XK5040，B2021A，MGB1432。
答：CM6132 C─车床类，M─精密型，61─卧式车床系，32─最大回转直径的1/10。
C1336 C─车床类，1─单轴自动，13─单轴转塔自动车床系，36─最大车削直径的1/10。
Z3040×16 Z─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径，16─最大跨距。
C2150×6 C─车床类，2─多轴自动半自动车床，21─多轴棒料自动机床系，50─最大棒料直径，6─轴数。
T4163B T─镗床类，4─坐标镗床，41─单柱坐标镗床，63─工作台面宽度的1/10，B ─第二次重大改进。
XK5040 X─铣床类，K─数控，5─立式升降台铣床，50─立式升降台铣床系，40─工作台宽度的1/10。
B2021A B─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A─第一次重大改进。
MGB1432 M─磨床类，G─高精度，B─半自动，1─外圆磨床，14─万能外圆磨床，3最大磨削直径的1/10。
3.说明何谓简单运动何谓复合运动其本质区别是什么答:如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则称此成形运动为简单成形运动，简称简单运动。
如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动，按照某种确定的运动关系组合而成的，则称此成形运动为复合成形运动，简称复合运动。
本质区别在于简单运动是由单独的旋转运动或直线运动组成的，而复合运动是由多个旋转运动或直线运动组合而成的。
5.按图1-13所示传动系统作下列各题：⑴写出传动路线表达式；⑵分析主轴的转速级数；⑶计算主轴的最高最低转速。
（注：图1-13a 中M 1为齿轮式离合器）答：(1)图(a)传动路线表达式： 电动机─15090 ΦΦ─Ⅰ─ ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡322642172236─Ⅱ─⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡303826424522─Ⅲ─200178ΦΦ─Ⅳ─6327 ─Ⅴ─⎥⎥⎦⎤⎢⎢⎣⎡58171M ─Ⅵ(主轴) 主轴的转速级数：3×3×2=18级主轴的最高转速：n max =1430×15090 ×3226 ×3038 ×200178×6327=min主轴的最低转速：n min =1430×15090 ×4217×2642×200178×6327×5817=min(2)图(b)传动路线表达式: 电动机─325100 ΦΦ─Ⅰ─ ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡653258407226─Ⅱ─⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡⎢⎢⎢⎣⎡8117811761376137233－（右）－（左）－ －M M M ─Ⅲ(主轴) 主轴的转速级数⎩⎨⎧级反：级正：33 主轴的最低转速： n min =1440×325100 ×7226×6137×6137×8117=min6.按图1-14a 所示传动系统，试计算：⑴轴A 的转速（r/min ）；⑵轴A 转1转时，轴B 转过的转数；⑶轴B 转1转时，螺母C 移动的距离。
答：(1)轴A 的转速：n A =1440×225 ×2323×2020×8020=min(2)轴A 转一转时,轴B 转过的转数：n B =1440×225 ×3035×5030×4025×841=min则轴B 在轴A 转过一转时转过的转数为： N=7.18.81=48 r(3)轴B 转过一转时，螺母C 移动的距离为：L C =1440×225 ×3035×5030×202×10/=7. 传动系统如图1-14b 所示，如要求工作台移动工L （单位为mm ）时，主轴转1转、试导出换置机构（b a d c）的换置公式。
答:运动平衡式：1×401 ×3035×c d ×a b×b=L 工∴主轴转一转时换置机构（b a d c ）的换置公式是：b a ·d c =工L 4078.试说明何谓外联系传动链何谓内联系传动链其本质区别是什么对这两种传动链有何不同要求答:外联系传动链是联系运动源和执行件，使执行件获得一定的速度和方向的传动链。
内联系传动链是联系复合运动内部两个单元运动，或者联系实现复合运动内部两个单元运动的执行件的传动链。
两者的本质区别在于，其运动是由单个或多个运动组成外联系传动链，该联系是整个复合运动与外部运动源，它只决定成形运动的速度和方向对加工表面的形状没有直接影响，而由于内联系传动链联系的是复合运动，内部必须保证严格的运动联系的两个单元运动，它决定着复合运动的轨迹，其传动比是否准确以及其确定的两个单元的相对运动是否正确会直接影响被加工表面的形状精度甚至无法成形为所需表面形状。
第二章 车床1. 在CA6140型车床上车削下列螺纹：⑴公制螺纹 P=3mm ；P=8mm ；k=2⑵英制螺纹 ａ=421牙/in⑶公制螺纹 L=48mm⑷模数螺纹 m =48mm ，k=2试写出传动路线表达式，并说明车削这些螺纹时可采用的主轴转速范围。
答: (1) ①: P=3mm k=2时 L=k ·p=6mm传动表达式: 主轴Ⅳ－5858－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－2510010063⨯－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －刀架平衡式: L=7基u 倍u 查表得： L=3mm 时 基u =2136 倍u =2128254518=⨯ 主轴转速范围为450r/min②: p=8mm k= 2时 L=k ·p=16mm扩大导程4倍或16倍的传动表达式: 主轴－2658－Ⅴ－2080－Ⅵ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡（左旋）右旋33252533)(3333x －Ⅺ－2510010063⨯－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架因为需扩大导程4倍和16倍两种，所以在Ⅵ和Ⅸ轴之间的扩u 为：查表2－3得：L=4mm 时 基u =2832 倍u =4148153528=⨯ L=1mm 时 基u =2832 倍u =8148154518=⨯在导程扩大4倍时，主轴转速为40～125r/min在导程扩大16倍时，主轴转速为10～32r/min（2）传动表达式：（英制）ａ=421牙/in 主轴－5858－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－2510010063⨯－Ⅻ－3M －ⅩⅣ－基u －ⅩⅢ－2536－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －刀架查表得：基u =2836 倍u =2128354518=⨯ 主轴转速为：450～1400r/min（3）车制L=48mm ，有两种：扩大4倍和16倍导程的方法传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－7510010063⨯－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架查表2-3得：L=3mm 时 基u =22136 倍u =4148153528=⨯L=12mm 时 基u =2136 倍u =128353528=⨯则在导程扩大4倍时，主轴转速为40~125r/min在导程扩大16倍时，主轴转速为10~32r/min（4）k=2时 基u =2832 倍u =128353528=⨯传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－9710010064⨯－Ⅻ－3625－ⅩⅢ－基u －25363625⨯－Ⅵ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架2.欲在CA6140型车床上车削L =10mm 的公制螺纹，试指出能够加工这一螺纹的传动路线有哪几条答：传动路线有两条：①：L=10mm 时传动表达式： 主轴Ⅵ－5858－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－7510010063⨯－Ⅻ－3625－Ⅶ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架基u =1420倍u =128353528=⨯②：L=2.5mm 时，需要导程扩大4倍传动表达式： 主轴Ⅵ－2658－Ⅴ－2080－Ⅵ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－7510010063⨯－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架基u =1420倍u =4148153528=⨯3.当CA6140型车床的主轴转速为450~1400r/min(除500 r/min)时，为什么能获得细进给量在进给箱中变速机构调整情况不变的条件下，细进给量与常用进给量的比值是多少 答：转速为450~1400r/min(除500 r/min)时，其运动路线直接由扩大螺距机构和公制螺纹传动路线控制，故可获得8种细进给量，范围是~0.054mm/r 。
细进给量与常用进给量的比值是：08.0028.0~22.1058.0=207~61027=~0.044 mm/r 。
4.分析C620-1型卧式车床的传动系统（见图2-41）：⑴写出车公制螺纹和英制螺纹时的传动路线表达式；⑵是否具有扩大螺距机构，螺距扩大倍数是多少⑶纵、横向机动进给运动的开停如何实现进给运动的方向如何变换答：（1）公制： 主轴Ⅵ－5050－Ⅶ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋38383838)(3838－Ⅷ－9710010032⨯－Ⅸ－3625－Ⅹ－基u －Ⅻ－28565628⨯－ⅩⅢ－倍u －ⅩⅣ－5M －ⅩⅤ－刀架英制： 主轴Ⅵ－5050－Ⅶ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋38383838)(3838－9710010032⨯－Ⅸ－3M －Ⅺ－基u －Ⅹ－2536－Ⅻ－倍u －ⅩⅣ－5M －ⅩⅤ－刀架（2）具有扩大螺距机构表达式： 主轴Ⅵ－3264－Ⅴ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅳ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－5050－Ⅶ 扩大倍数：250505050505032641=⨯⨯⨯=扩u（3）开停可用机械式摩擦离合器来控制，进给方向的变换通过同一离合器和圆柱齿轮来实现。
