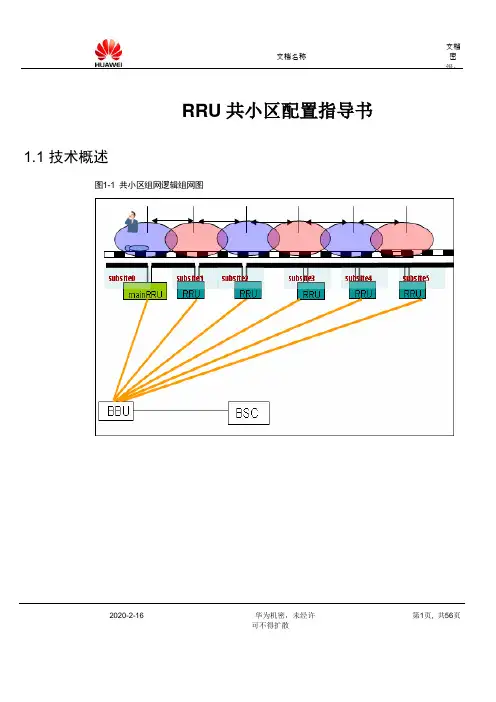

2020-2-16 华为机密，未经许可不得扩散第1页, 共56页RRU共小区配置指导书1.1 技术概述图1-1共小区组网逻辑组网图2020-2-16 华为机密，未经许可不得扩散第2页, 共56页图1-2共小区组网物理组网图随着社会经济的发展，移动通信已经深入到日常工作和生活的每个角落，人们对移动通信的依赖性越来越强，通信质量的要求也越来越高。
目前室外大型网络的覆盖已经日趋完善，而一些特殊场景的覆盖方法和技术还在不断优化，比如高铁覆盖、隧道覆盖、室内覆盖、农村覆盖等场景，为此，引入多站点共小区技术。
多站点共小区是指把多个不同物理站址的位置组设置为一个逻辑小区，从而提高覆盖区域信号质量，在高铁覆盖、隧道覆盖等场景下减少切换次数、改善用户感受。
每个位置组的物理配置、载波数、频点等小区参数均相同，覆盖的一定的区域，多个相邻位置组的连续覆盖区域就是多站点共小区的覆盖范围。
为适应复杂的高铁沿线、隧道等场景，多站点共小区技术基于华为的BBU（Base Band Unit）＋RRU（Remote Radio Unit）分布式基站架构开发，因此简称RRU共小区。
多站点共小区中一个BBU下的多个不同物理站址的位置组逻辑上属于同一个小区，1个BBU支持的多站点共小区能力规格最大支持6个位置组，1个位置组最大支持6载波。
各位置组的空口完全同步，从而保证每个burst的用户数据收发同步。
每个多站点小区只有一个主位置组，负责小区的管理和业务的控制。
其它位置组为从位置组，从位置组在主位置组的控制下完成可服务载波的选择，信道激活等小区服务功能。
绑定载频的单板只能增加到主位置组中，再将主位置组中的载频绑定在从位置组中单板的空闲通道上，从位置组中只能增加空的载频单板。
主位置组中的载频如果已经与从位置组的单板存在绑定关系，需要先删除载频与从位置组的绑定关系，再进行载频删除操作。
MS初始接入位置组时，所有位置组分别计算MS的上行信噪比(Signal Noise Ratio)，并上报给主位置组，主位置组经过判决，选择信噪比最佳的位置组作为服务位置组。
RRU共小区原理和应用

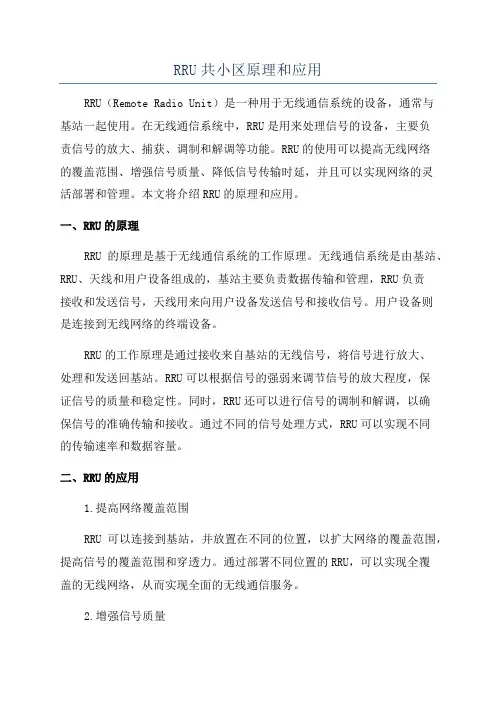

RRU共小区原理和应用RRU（Remote Radio Unit）是一种用于无线通信系统的设备，通常与基站一起使用。
在无线通信系统中，RRU是用来处理信号的设备，主要负责信号的放大、捕获、调制和解调等功能。
RRU的使用可以提高无线网络的覆盖范围、增强信号质量、降低信号传输时延，并且可以实现网络的灵活部署和管理。
本文将介绍RRU的原理和应用。
一、RRU的原理RRU的原理是基于无线通信系统的工作原理。
无线通信系统是由基站、RRU、天线和用户设备组成的，基站主要负责数据传输和管理，RRU负责接收和发送信号，天线用来向用户设备发送信号和接收信号。
用户设备则是连接到无线网络的终端设备。
RRU的工作原理是通过接收来自基站的无线信号，将信号进行放大、处理和发送回基站。
RRU可以根据信号的强弱来调节信号的放大程度，保证信号的质量和稳定性。
同时，RRU还可以进行信号的调制和解调，以确保信号的准确传输和接收。
通过不同的信号处理方式，RRU可以实现不同的传输速率和数据容量。
二、RRU的应用1.提高网络覆盖范围RRU可以连接到基站，并放置在不同的位置，以扩大网络的覆盖范围，提高信号的覆盖范围和穿透力。
通过部署不同位置的RRU，可以实现全覆盖的无线网络，从而实现全面的无线通信服务。
2.增强信号质量RRU可以通过调节信号的放大程度和处理方式，以改善信号的质量和稳定性。
通过优化信号处理算法和技术，RRU可以减少信号的失真和干扰，提高信号的质量和可靠性。
3.降低信号传输时延RRU可以加速信号的传输速度和处理速度，以减少信号的传输时延和延迟。
通过提高信号处理能力和优化信号传输路径，RRU可以实现快速的信号传输和接收，提高用户体验和数据传输速度。
4.灵活部署和管理RRU可以根据网络需求和用户需求进行灵活部署和管理。
通过连接到基站和控制中心，RRU可以实现网络的远程监控和管理，对网络参数进行实时调整和优化，以满足不同的网络需求和用户需求。
RRU排障指导书
RLPB
提供上行低噪声放大，下行功率放大，以及上下行双工功能，同时提供前向功率取样
4
通道腔体滤波器
RFIL
提供通道射频滤波和反向功率取样
5
电源模块
RPWM
将输入的电源转化为系统内部所需的电源，给系统内部所有硬件子系统或者模块供电
BBU-RRU的连接示意图如下：
第2章
通过在网管的RNC客户端进行相关查询，可对RRU的相关故障进行预处理，初步排查判断故障点位置，提高故障的排查处理效率。以下将网管后台的基本操作做相关说明，下文涉及的相关操作可参考此说明执行。
4)重启RRU后如果依然有告警，请更换RRU整机。
4.7
分析：天线校正时，上行通道数据的幅度之间的差值超过阀值（阀值为4db）或者上行各个子帧之间的差异超过阀值（阀值为4db）时，就会上报上行通道差异过大的告警；下行通道的数据的幅度之间的差值超过阀值（阀值为4db）或者下行各个子帧之间的差异超过阀值（阀值为4db），就会上报下行通道差异过大的告警。通过命令ShowAcErr查看天线校正的结果。
3．根据排障的需要在选择单板对话框中进行选择，两个对话框为BBU和RRU，RRU的光口选择为0—5，序号从1开始，对应单一光口下的RRU数量：
第4章
4.1
分析：TORx单板及光模块故障；野战光缆故障；RRU本身硬件故障。
解决方法：
1)通过在后台网管查询告警，可初步判断故障点位置：
其中发生位置SUBNET7,TP72 522,1/2/7,FIBER03,RRUINDEX1表示的信息为RNC7下的522号站，1架2框7槽(即TORx单板)的光口3的第1个RRU上报告警。
进行天线校正可点击该站NodeB动态数据管理——〉无线管理——〉扇区——〉选中该扇区，点击右侧天线校正按钮，其中射频载波部分需要对该小区下的所有载波进行一次校正：
中兴BBU+RRU关于移动网多小区同PN配置的操作说明
中兴BBU+RRU关于移动网多小区同PN配置的操作说明钱帅领王银槐1．概述1.1 编写目的本说明编写目的在于指导后台操作人员完成同PN小区的后台配置。
注意：本说明只适合BBU+RRU机型的配置。
1.2 配置目的配置同PN的目的在于保证系统容量的同时，有效降低用户在一定范围内的切换次数，尽可能的降低邻区关系的添加，提高PN资源利用率。
1.3 概念解释同PN配置：是指6个以内RRU的覆盖范围相邻的均采用相同的PN。
同PN小区组：是指在同PN模式下，采用相同PN的相邻小区共同组成一个同PN小区组，同PN小区组内的其他小区需要上联至同一个BBU上。
参考扇区：是指一个同PN小区组内，真正使用的PN和配置参数的那个扇区就称之为参考扇区。
正常小区：就是原有的采用非同PN模式的普通小区。
2．配置流程2.1 选取参考扇区和非参考扇区在即将配置的同PN小区组内，选取运行较为稳定的RRU作为参考扇区。
例如：我们将配置系统号为126的三个小区为同PN组，这里我们选择0小区为该同PN组的参考扇区，将1小区和2小区作为该同PN组的非参考扇区，如图1和图2所示；图1 选取参考扇区图2 选取非参考扇区2.2 删除非参考扇区的邻区关系及PTT公用信道选定参考扇区和非参考扇区后，需要将非参考扇区的1X和DO的邻区关系删除（双向删除），如图3所示；图3 删除非参考扇区的1X小区级邻接小区图4 删除非参考扇区的DO载频级邻接小区图5 删除非参考扇区的PTT公用信道2.3 设置动态功耗（1）将该BBU的动态功耗关闭，见下图：选择BSC，右键单击->动态功耗设置图6 动态功耗设置1（2）设置载频关断时间，选择对应的基站，右键单击->查询载频关断时段图7 动态功耗设置2然后在右侧会显示各个载频关断的时间：见下图图8 动态功耗设置3如上图，需要将开始时间设置为01:00，结束时间设置为01:00，然后确定，关闭本页面。
（3）设置基站整体工作时段，见下图，选择对应的基站，右键单击->设置BTS整体工作时段；图9 动态功耗设置—设置BTS整体工作时段1在该窗口中显示的开始时间为06:00，需要将开始时间设置为00:00然后确定如下图图10 动态功耗设置—设置BTS整体工作时段22.4 配置小区模式配置同PN参数之前，需要将该同PN组的BTS级DO小区模式设置为6载扇，如图11、12所示；图11 修改DO小区模式（BTS级）图12 修改DO小区模式（BTS级）2.5 设置同PN模式设置参考扇区和非参考扇区的同PN模式为“1”，设置参考小区参数为实际选取的参考小区号，如图13所示；图13 设置同PN模式及参考小区（1X）图14 设置同PN模式及参考小区（DO）2.6 配置参考小区和非参考小区的开关参数（载频级载频参数）配置参考小区和非参考小区的1X载频级载频参数中的开关参数3和开关参数4，该同PN组下的所有1X载频级载频参数中的开关参数3均设置为1，开关参数4的值方有效。
室内分布RRU多小区同PN配置实施说明书精品文档9页
室内分布RRU多小区同PN方案配置方式修订记录目录目录 (3)1 同PN原理 (3)2 同PN配置说明 (4)2.1 小区配置 (4)2.2 载频配置 (4)2.3 参考扇区配置 (5)2.4 邻区配置 (5)2.5 控制信道配置 (6)2.6 注意事项 (6)3 后续版本同PN配置说明 (6)3.1 82002P03版本 (6)3.2 82003版本 (6)4 宏站同PN拉远RRU方案的配置 (7)4.1 备份 (7)4.2 邻区导出 (7)4.3 后台更改单板配置 (7)4.4 单板更改后，载频增加 (8)4.5 ODD导入载频邻区 (8)4.6 邻区互配关系 (8)4.7 通知前台更换RIM5和RMM5同时进行数据同步 (8)4.8 检查运行版本 (8)4.9 配置拉远的RRU： (8)4.10 同PN配置 (9)4.11 数据同步 (9)4.12 业务观察 (9)1同PN原理所谓同PN方案，同一个站点下，会配置一个参考小区和若干个非参考小区，非参考小区使用参考小区的PN，故称为同PN方式。
该方式下，非参考小区下面的参数配置无效，其使用参考小区的CI、LAC、搜索窗等几乎所有的无线参数，同时，非参考小区还使用参考小区的邻区配置。
需要注意的是，对于功率，非参考小区的载频额定设计功率（cell_pwr）仍然是生效的；前向控制信道增益(ch_gain)，非参考小区的导频和同步的前向控制信道增益(ch_gain)都是生效的，非参考小区的寻呼信道前向控制信道增益(ch_gain)使用的是参考小区的值（这个与具体实现相关）。
同PN方案可以大大减少PN的使用频率，节省PN资源，增大PN复用距离。
同时，该方案可以大大减少邻区规划和优化的工作量。
图 1-1 高铁同PN小区拓扑图结合上图，说明文中将要提及的几个概念：同PN配置：是指若干物理位置相邻的小区均采用相同的PN。
同PN小区组：是指在同PN模式下，采用相同PN的相邻小区共同组成一个同PN小区组，一个同PN小区对上层及终端来说，与一个普通的小区无异。
RRU共小区配置指导
位置组中的RXU单板号选择步骤5中增加的单板号，小区号选择步骤3中增加的小区号。位置组号范围0~35，每个位置组配置不同的位置组号。
步骤 58配置位置组上单板绑定载波：选择相应的小区以及RXU单板号后，点击“绑定载频”按钮，如图1-58所示。
图1-1配置位置组载频
步骤 59在弹出的“绑定位置组载频”对话框中给位置组上的单板绑定载频，点击“确定”，注意各个位置组载频的配置必须一样，如图1-59所示。
图1-1绑定位置组载频
所有位置组绑定完载频后，点击“完成”按钮，完成位置组配置。点击“确定”后，回到“配置基站单板属性向导”界面，单击“完成”按钮，完成增加位置组配置。
步骤 16配置完小区后，需要给小区增加位置组。在LMT左侧的站点管理树上右键点击站点图标，在弹出菜单中选择“配置基站单板属性”，如图1-17所示。
图1-1配置基站单板属性
步骤 17在弹出的窗口中点击“配置基站单板属性”按钮，在“基站设备属性”页面，点击“位置组”按钮，如图1-18所示。
图1-1增加位置组
图1-1绑定逻辑载频
步骤 26在弹出的“绑定逻辑载频”对话框中，填写相关信息，如图1-26所示。
图1-1绑定逻辑载频_填写绑定信息
步骤 27填写完载频信息后，点击“确定”按钮，弹出提示信息，如图1-27所示。
图1-1增加共小区载பைடு நூலகம்提示
步骤 28载波绑定完成后，点击“确定”按钮，完成基站设备属性的设置，在“基站设备属性”界面点击“确定”，完成设置基站设备属性后，返回“增加载频向导”界面，选择“设置小区载频”按钮，如图1-28所示。
RRU共小区方案提高GSM频谱利用率
RRU共小区方案提高GSM频谱利用率RRU共小区方案提高GSM频谱利用率华为技术有限公司版权所有侵权必究修订记录关键词：RRU共小区、GSM频谱利用率、Re-farming摘要：近两年基于不同客户对就提高频谱利用率的诉求，各大提供商通过新技术手段提出了不同的解决方案，试验结果各有千秋，但随着频率复用率的提高都伴随着一定的KPI恶化。
针对这一情况本文提出采用多RRU共小区方案，从资源共享可提高业务承载角度提高频谱利用率的方法。
并结合T运营商某区域网络实例，从容量提升、改造费用两方面着手讨论。
缩略语清单：参考资料清单：《R13_高速覆盖性能解决方案》《GSM RRU共小区组网解决方案》《Refarming服务解决方案》背景1. 2008年印度政府授予GSM新牌照运营商4.4M频谱，预计话务量增加后免费扩展到6.2M 频谱满足运营商要求。
但随后政府因为2G腐败案至今未承诺另外1.8M频谱资源的兑现，并有可能对剩余频率资源进行拍卖，起拍1.8M频谱全国license达到165亿卢比（合3.5亿美元）。
基于现网4.4M频谱，很多业务比较好的运营商都面临网络拥塞造成KPI恶化。
同时相对于过低ARPU值，新增基站将面临盈利压力，因此运营商都希望寻求在现有频谱、现有站点基础上增加容量的技术解决方案。
2. 随着UMTS、LTE的的推广，GSM频率re-farming在很多国家得到应用。
但是针对频谱少于8M的运营商在计划UMTS re-farming时很可能会面临GSM网络容量问题，如目前8M左右频谱的运营商3G re-farming方案应用后可用于GSM的频点只有3M，5-6M频谱的运营商通过1.4/3M LTE re-farming频谱资源支持的站型（如S211）很难满足话务需求。
运营商也希望寻求能够平滑承载现网GSM业务的解决方案。
多RRU共小区方案多RRU共小区技术设计本来是为了满足高速铁路/隧道频繁切换场景下的解决方案。
联通项目SRRU共小区配置指导书-20090309-A- 1.0
