避雷器在线监测器校验仪原理FCZ-3避雷器在线监测仪是针对变电站、水火电厂、大型厂矿自备电厂中避雷器下端的放电计数器进行检测的专用仪器，既可对雷击次数进行检验，还可对泄露电流（最大值）进行校验，一机两用。
一、原理：图1所示为JS型动作记数器的原理接线图。
图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。
图1 JS型动作记数器的原理接线(a)JS型；(b)JS-8型R1、R2-非线形电阻；C-贮能电容器L-记数器线圈；D1~4一硅二极管当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A （8/20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
图1（b）表示JS－8型动作记数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。
该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。
JS －8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV 系统的避雷器。
二、检查方法及原理由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。
现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。
研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。
图2 标准冲击电流检测法的原理接线（虚线框内为冲击电流发生器）C-充电电容；R-充电电阻；L-阻尼电感D-整流硅二极管；r-分流器；B-试验变压器V-静电电压表；CRO-高压示波器将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。
避雷器在线监测仪作用用途及原理介绍
避雷器在线监测仪作用用途及原理介绍书山有路勤为径；学海无涯苦作舟避雷器在线监测仪作用用途及原理介绍避雷器在线监测仪作用用途及原理介绍氧化锌避雷器的泄漏电流可以被分为两部分：容性部分和阻性部分，正常情况下阻性电流在全电流的分量比较小，所以阻性电流的增加，对全电流的增加很小，全电流的监测对阻性电流的变化不是很灵敏。
为了监测阀片的非线性电阻特性最好的办法是直接监测阻性电流。
根据变电站的发展需求与发展方向，切实提高无人/少人值守变电站的安全水平，在变电站配置氧化锌避雷器泄露电流在线监测系统。
用于实时监控以下情况：1. 实时监控氧化锌避雷器泄露全电流； 2. 实时监控氧化锌避雷器泄露阻性电流；3. 实时记录发生雷击的次数和时间，以便于查找原因时能作为依据。
避雷器在线监测器在监测氧化锌避雷器全电流、阻性电流、雷击次数和时间的运行次数时，不断向控制室发送实时数据，达到远程监测的目的。
1）在运行电压下流过高压避雷器的泄漏全电流包含了阻性泄漏电流分量、容性泄漏电流分量两部分。
在避雷器处于正常运行电压状态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过1015%的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0%。
所以采用全电流的测量方法，在线监测仪就不能有效监视避雷器的内部性能劣化的趋势。
2）在运行电压下的测量，由于运行电压的变化幅度将达到大于5%以上，所以产生的全电流的变化由于电容分量的线性变化影响使测量全电流数值的结果也有5% 以上幅度的变化，从而淹没了由于阻性电流变化而引起全电流变化5.0%的比例。
3）如果氧化锌避雷器在运行中由于内部元件发生劣化，引起阻性泄漏电流的增加，即有功损失分量不断加大，如此继续劣化下去，达到一定程度后会导至避雷器的热崩溃，若不能迅速将不正常的避雷器及时退出专注下一代成长，为了孩子。
氧化锌避雷器测试仪的测试原理
一、避雷器带电测试仪的接线方式
由于测试仪的电流通道阻抗小于1欧，这样可以在计数器两端采集氧化锌避雷器的电流信号，同时从相应的PT取得电压信号，电压输入为串接一个200K 的电阻，然后通过一个穿芯互感器采集电压信号，这样减少电压信号与电流信号之间相角的误差。
二、测试仪内部的工作原理
用两个高精度电流传感器（CT），把被测电流信号Ix、In变换为电压信号Ux、Un，然后由数字化测量系统对信号进行整周期采样（A/D）及快速傅立叶变换（FFT）处理，计算出阻性电流的基波及3、5、7次谐波容性电流及全电流等数据参数。
三、无PT方式测试默认为电流与电压的夹角为83.3度时计算出阻性电流的值。
四、无线方式测试为将电压参考信号进行数字转换后将数据通过无线方式传输到测试主机后，再进行分析处理计算出结果。
防雷元件测试仪的介绍及使用方法
防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件（如避雷针、避雷网等）工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标，确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法：这种测试方法通过模拟雷击引起的电涌波，向防雷元件注入高电压的电流。
在测试中，测试仪会产生特定波形的电压，然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅，可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法：这种测试方法是将测试仪输出的电流注入到元件中，在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异，来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出：测试仪可以提供一定的高电压输出，以进行放电和击穿测试。
输出电压一般可调节，以适应不同元件的测试需求。
2.波形检测：测试仪可以监测放电波形和波幅，并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制：测试仪可以设定测试时间，以确保测试过程的稳定和可重复性。
4.数据记录：测试仪通常具有数据记录功能，可以将测试结果保存下来，方便后续数据分析和比较。
5.报警提示：测试仪通常会设有报警功能，当测试结果超出预设的范围时，会发出警报提示用户。
6.多种测试模式：测试仪通常具有不同的测试模式，可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时，需要按照以下步骤进行：1.准备工作：首先，确认测试仪的电源已连接，并处于正常工作状态。
然后连接测试仪和防雷元件，确保连接线路良好。
2.参数设定：根据实际需求，设定测试仪的测试参数，包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试：确认参数设定无误后，点击“开始测试”按钮，测试仪将开始向防雷元件注入电流。

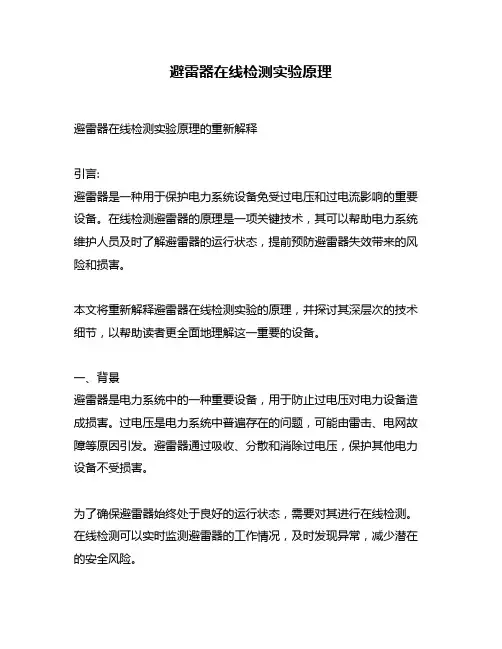

避雷器在线检测实验原理
避雷器在线检测实验原理避雷器在线检测实验原理的重新解释引言:避雷器是一种用于保护电力系统设备免受过电压和过电流影响的重要设备。
在线检测避雷器的原理是一项关键技术，其可以帮助电力系统维护人员及时了解避雷器的运行状态，提前预防避雷器失效带来的风险和损害。
本文将重新解释避雷器在线检测实验的原理，并探讨其深层次的技术细节，以帮助读者更全面地理解这一重要的设备。
一、背景避雷器是电力系统中的一种重要设备，用于防止过电压对电力设备造成损害。
过电压是电力系统中普遍存在的问题，可能由雷击、电网故障等原因引发。
避雷器通过吸收、分散和消除过电压，保护其他电力设备不受损害。
为了确保避雷器始终处于良好的运行状态，需要对其进行在线检测。
在线检测可以实时监测避雷器的工作情况，及时发现异常，减少潜在的安全风险。
二、在线检测原理避雷器的在线检测主要基于两种原理：电流法和电压法。
1. 电流法检测电流法是通过对避雷器电流进行监测来评估其状态的方法。
避雷器在正常工作状态下，不会有电流通过，因为它的主要作用是将过电压分流到地。
然而，当避雷器失效时，会出现漏电流或放电现象。
通过监测避雷器的电流，可以检测到这些异常情况。
电流法检测主要基于避雷器的漏电电流和尖峰电流。
漏电电流指的是在额定电压下，避雷器正常工作时通过的微弱电流。
当避雷器失效时，漏电电流会显著增加。
尖峰电流是指避雷器在过压瞬间响应时的最大电流值，通过监测尖峰电流的变化可以评估避雷器的损耗程度。
2. 电压法检测电压法是通过对避雷器两端电压进行监测来评估其状态的方法。
避雷器在正常工作状态下，会有额定电压的分布。
当避雷器失效时，其两端电压将发生明显变化。
电压法检测主要基于避雷器的电压分布和泄漏电流。
避雷器将过电压分散到地，其两端电压可以用来评估避雷器的状态。
当避雷器失效时，由于泄漏电流的增加，其两端电压会出现异常变化。
通过监测这些变化，可以实时识别避雷器的失效情况。
三、总结与回顾在线检测避雷器的原理主要基于电流法和电压法。
变电站避雷器泄露电流在线监测的原理及应用
变电站避雷器泄露电流在线监测的原理及应用摘要]高压避雷器作为变电站的主要设备，在电能的安全可靠传输中起着至关重要的作用，它的健康与否直接决定着变电站设备能否安全稳定的运行。
如果避雷器的保护失效或不存在，则撞击电气系统的闪电会引入1000千伏电压，这可能会损坏传输线，并且还会对变压器和其他电气或电子设备造成严重损坏。
雷电产生的输入电力线路中的极端电压尖峰也会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，本文主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行分析，通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。
[关键词]避雷器、泄露电流、在线监测[前言]避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。
避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。
如果避雷器的保护失效或不存在，雷电产生的输入电力线路中的极端电压尖峰会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，下面主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行详细的分析。
通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。
[正文]避雷器工作原理避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。
避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。
当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。
一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。
当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。
泄漏电流测试仪原理
泄漏电流测试仪原理
泄漏电流测试仪是一种常用于电气设备安全检测的仪器，它可以测量电气设备在正常工作状态下的泄漏电流水平。
泄漏电流是指电气设备绝缘性能不良导致的电流泄露到外部环境中的现象。
泄漏电流测试仪的工作原理是基于电气设备的绝缘性能测量。
在测试过程中，电气设备被接入测试仪的电路中，然后仪器通过内建的电源提供一个特定的电压。
然后，仪器会检测电气设备中的电流流动情况。
在正常情况下，电气设备的绝缘性能良好，泄漏电流非常小，仪器会测量到很小甚至为零的电流值。
但是，如果电气设备绝缘存在缺陷或者损坏，泄漏电流会显著增大。
测试仪器会把这种增大的泄漏电流值显示出来，提供给操作人员进行判断和分析。
为了确保测试结果的准确性，泄漏电流测试仪一般采用微弱电流检测技术。
具体而言，仪器会使用高精度的电流传感器来检测电路中的微弱电流，并将其放大到可以进行测量的范围。
同时，仪器还会配备一系列的过滤和屏蔽措施，以减少外界干扰对测试结果的影响。
需要注意的是，泄漏电流测试仪的工作需要人员具备相关知识和操作技能。
在测试之前，人员应该仔细阅读仪器的使用说明，并按照正确的步骤进行操作。
此外，仪器使用前需要进行校准，以确保测试结果的准确性。
综上所述，泄漏电流测试仪通过测量电气设备的泄漏电流水平，可以判断设备的绝缘性能是否良好。
它的工作原理基于细微电流检测技术，能够提供准确的测试结果，帮助用户进行电气设备的安全检测和维护。
氧化锌避雷器测试仪的工作原理
氧化锌避雷器测试仪的工作原理氧化锌避雷器在长时间使用之后，需要定期进行检测，用来判断其绝缘性能的好坏，因此需要用到氧化锌避雷器测试仪，本文就以YTC620H氧化锌避雷器带电测试仪为例，来给大家简单介绍氧化锌避雷器测试仪的工作原理是什么。
判断氧化锌避雷器是否发生老化或受潮，通常以观察正常运行电压下流过氧化锌避雷器阻性电流的变化，即观察阻性泄漏电流是否增大作为判断依据。
阻性泄漏电流往往仅占全电流的10%～20%，因此，仅仅以观察全电流的变化情况来确定氧化锌避雷器阻性电流的变化情况是困难的，只有将阻性泄漏电流从总电流中分离出来。
本测试仪依赖电压基准信号，高速采集基准电压和避雷器泄漏电流，通过谐波分析法，进行快速傅立叶变换，分别计算阻性分量（基波、谐波），容性分量等。
阻性电流基波 = 全电流基波.cosφ，φ为全电流对电压基波的相角差。
避雷器性能判断：1、阻性电流的基波成分增长较大，谐波的含量增长不明显时，一般表现为污秽严重或受潮。
2、阻性电流谐波的含量增长较大，基波成分增长不明显时，一般表现为老化。
3、仅当避雷器发生均匀劣化时，底部容性电流不发生变化。
发生不均匀劣化时，底部容性电流增加。
避雷器有一半发生劣化时，底部容性电流增加最多。
4、相间干扰对测试结果有影响，但不影响测试结果的有效性。
采用历史数据的纵向比较法，能较好地反映氧化锌避雷器运行情况。
5、避雷器性能可以从阻性电流基波判断，也可以从电流电压相角差Φ判断更有效，因为90°-Φ相当于介损角。
如果规定阻性电流小于总电流的25%，对应的φ为75°：氧化锌避雷器是非常常规的高压电力试验设备，电力工作者需要熟练掌握其原理和性能。
泄漏检测仪的原理是怎样的呢及技术交流
泄漏检测仪的原理是怎样的呢及技术交流泄漏检测仪的原理是怎样的呢？超声波放电/泄漏检测仪它使用独特外差法（Heterodyning）将这些超声波讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于面板上看到强度指示。
外差法原理就像是收音机，可将信号精准地转换成声音，让人们简单地辨认及了解。
使用超声波技术的优点就是简单理解、便利，超声波是一高频短波信号；此声波是不被人耳所直接听见，当我们透过超声波检测仪可完全侦测到这些声音，可用于定位查找气体或空气泄漏、电气故障时产生的超声波音源的位置。
泄漏程度可由面板上的弧形状LED显示，并可由内部声音蜂鸣或外部耳机指示出来。
其特性有以下优点：1.超声波具有方向性。
2.超声波很简单作隔绝或掩蔽。
3.超声波仪器能使用于噪音环境。
4.超声波的变化可预知潜在的问题。
5.超声波仪器操作简单。
基本原理：是什么导致产生泄漏超声波信号？当气体在压力状态通过泄漏点，是从高压侧向低压侧移动。
当通过泄漏点，产生湍流。
这个湍流有很强的超声波组分，由于通过泄漏点时超声波信号是*强的，所以它可被耳机听到并同样在仪表显示看到强度增益。
一般地，泄漏越大，超声程度越高，这些信号的探测通常是相当简单的。
加压系统或真空系统泄漏可被同样的方式找到，唯壹的区分在于真空泄漏的湍流会显现在真空室，压力泄漏是在大气中产生的。
基于这个原因，声音强度会低于压力泄漏。
同样，电气放电故障发生时，会在故障处发射大量超声波组分的信号，因此利用超声波检测仪可以快速便捷地探测电气放电情形。
什么样的气体泄漏将被超声波检测出来？一般来说任何气体，包括空气，通过泄漏点时它们都将产生超声波泄漏信号。
超声波放电/泄漏检测仪原理超声波检测典型应用：电气火灾放电隐患检测，检测带电体对地（外壳）火花放电现象，绝缘子、套管、火花放电探测；探测各种电气连接点、绝缘子、套管、电缆终端头、箱体等处的火花放电及其他异常声音；测量配电箱柜内火花放电声音和位置，探测导线接头、导线与设备或器具的接线端子打火放电现象，检侧低压断路器、低压隔离开关、刀开关、熔断器组合电器、防火用漏电保护器等各接线端子打火放电现象；检测各种电气设备的火花放电现象，气体泄漏、密封检查、压力和真空检漏，电气局部或电弧放电检测。
避雷器测试仪原理
避雷器测试仪原理
避雷器测试仪是一种用来检测和评估避雷器工作状态的装置，在电力系统中起着重要的作用。
虽然避雷器测试仪的具体结构和设计可能有所不同，但其工作原理大致相同。
首先，避雷器测试仪通过连接到电力系统中的避雷器，并在避雷器两端施加一定的电压。
这样可以模拟实际工作条件下的电压，以检测避雷器对电压突波的响应能力。
其次，避雷器测试仪会对施加在避雷器上的电压进行监测和记录。
通过分析和比较实际电压与理论电压之间的差异，可以评估避雷器的工作状态。
如果避雷器能够有效地吸收和消散过电压，那么实际电压与理论电压之间的差异将较小；反之，如果避雷器失效或阻抗增加，实际电压与理论电压之间的差异将较大。
此外，避雷器测试仪还可以测量避雷器的电流响应能力。
避雷器在工作过程中会产生一定的漏电流，用来耗散过电压能量。
通过监测避雷器上的漏电流，并与标准值进行比较，可以判断避雷器的性能是否正常。
综上所述，避雷器测试仪通过施加电压、监测电压差异和漏电流，来评估避雷器的工作状态和性能。
通过这些测试，可以及时发现和解决避雷器存在的问题，确保电力系统的安全稳定运行。
避雷器泄漏电流试验原理
避雷器泄漏电流试验原理一、引言避雷器是保护电力系统和电气设备免受雷击损害的重要设备之一。
在实际应用中，避雷器会不可避免地接受各种电力系统故障和外部干扰，因此需要进行各种试验来验证其性能。
其中，泄漏电流试验是避雷器试验中最基本、最重要的试验之一。
二、泄漏电流概述泄漏电流是指在正常工作状态下，避雷器内部绝缘材料或表面存在的微小缺陷导致的微弱电流。
这些微弱电流会随着时间的推移而逐渐增大，如果超过了规定的限值，则会导致避雷器失效或损坏。
三、泄漏电流试验原理泄漏电流试验是通过施加高压直流或交流信号来模拟实际工作状态下的环境条件，并测量其泄漏电流大小来评估避雷器的性能。
具体原理如下：1. 施加高压信号首先需要将避雷器安装在测试台上，并连接上测试仪器。
然后通过高压发生器施加规定的直流或交流高压信号（通常为1.2倍额定电压），并保持一段时间（通常为15分钟）。
2. 测量泄漏电流在高压信号施加期间，需要通过高灵敏度的电流表或万用表等测试仪器测量避雷器的泄漏电流大小。
如果泄漏电流超过了规定的限值，则说明避雷器存在缺陷或损坏。
3. 分析测试结果根据测试结果，可以对避雷器的性能进行评估和分析。
如果泄漏电流在规定范围内，则说明避雷器具有良好的绝缘性能和耐受能力；如果泄漏电流超过了规定限值，则需要进一步检查和维修避雷器，以确保其正常工作。
四、影响泄漏电流大小的因素在进行泄漏电流试验时，需要注意以下因素可能会影响测试结果：1. 温度：温度升高会导致绝缘材料的导电性增强，从而增大泄漏电流大小。
2. 湿度：湿度增加会导致绝缘材料表面形成水膜，从而增大泄漏电流大小。
3. 试验时间：试验时间越长，泄漏电流越容易逐渐增大。
4. 试验电压：试验电压越高，泄漏电流越容易增大。
5. 避雷器本身的质量和性能：避雷器本身的质量和性能直接影响泄漏电流大小，因此需要选择合适的避雷器，并进行严格的检测和维护。
五、结论泄漏电流试验是避雷器试验中最基本、最重要的试验之一。
MOA-30B避雷器检测仪使用说明书
MOA-30B避雷器检测仪使用说明书一、用途及特点：该检测仪用于检查10kV及以下电力系统用无间隙金属氧化物避雷器（MOA）阀片间接触不良的内部缺陷（在一定范围内替代局放仪），测量MOA的直流参考电压（U1mA）和0.75U1mA下的泄漏电流（I d）该检测仪充分考虑了其实用性，它集直流高压电源、测量、控制系统为一体，将全部元器件浓缩在一个机箱内，体积小，重量轻，可携带到任何地方使用，现场只需接一根地线，一根高压线，按一下检测钮，即可完成全部项目的测量，方便、实用，是批量生产和现场试验的理想选择。
二、简要工作原理：人工按一下检测钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA 恒流通过MOA，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75 U1mA 的恒定电压加在MOA上，进而从FL上测得流过MOA的电流I d。
此两值U1mA和I d以LED数码分别显示在两块表头上，并可长时间保存，以便读数。
最后，程序控制器关闭直流高压电源，自动放电，发出安全指示，告知测量完毕。
三、主要技术指标：1、测量范围：压敏电压：10-33kV泄漏电流：0-1000μA2、准确度：±(1.5%+2个字)3、分辨力：电流：1μA电压：0.1 kV4、工作电源：220V±10%，50H z5、外形尺寸：425×400×385mm6、重量：8kg四、操作规程1、将仪器外壳牢固接地。
2、接试品：将避雷器放在仪器自带的产品支架上。
3、接通电源，按下电源开关，检测仪内部自检后显示：报警灯亮，放电灯亮，两块表头指示值为零±2个字。
如不为零，按一下检测钮，示值复零。
4、复位，按一下复位钮，报警灯灭，仪器进入检测待机状态。
5、检测：按下检测钮约2秒钟后松开，检测仪便自动完成MOA的全部检测项目，其结果显示如下：①如果报警灯亮，表明MOA内部有接触不良或短路缺陷。
氧化锌避雷器测试仪主要工作原理
氧化锌避雷器测试仪主要工作原理氧化锌避雷器测试仪的主要工作原理是基于氧化锌避雷器的电气特性和电气参数。
氧化锌避雷器是一种非线性电阻，当电流小于其中一阈值时呈现高阻抗状态，不导电；当电流大于阈值时呈现低阻抗状态，导电。
测试仪通过施加正弦波电压或脉冲电流来模拟氧化锌避雷器在工作时的状态，并通过测量电压和电流的变化来评估其工作状态和性能。
具体而言，氧化锌避雷器测试仪主要包括以下几个方面的工作原理：1.电压源：测试仪需要提供正弦波电压或脉冲电压以模拟避雷器工作时的电压波形。
电压源可以根据实际需要选择合适的类型和参数，确保测试的准确性和可靠性。
2.电流源：测试仪通常需要提供脉冲电流以模拟避雷器工作时的电流波形。
电流源可以通过调节电阻、电容或电感等元件实现，以得到符合测试要求的电流波形。
3.采样电路：测试仪需要采集避雷器两端的电压和电流信号，并通过采样电路将其转换为适合处理的模拟信号。
采样电路通常包括信号放大器、滤波器和模数转换器等。
4.数据处理和结果显示：测试仪采集到的电压和电流信号会经过数字处理，例如FFT（快速傅里叶变换）等算法，来分析避雷器的频率响应、非线性特性等。
处理后的数据可以通过显示屏或计算机界面等方式展示给用户。
5.结果判定：测试仪通常会根据预设的工作参数和性能指标，对测量结果进行判定，并显示测试结果。
如果避雷器的电气参数或电气特性不符合要求，测试仪会发出警报或报警灯亮起。
6.安全保护：由于测试过程中可能涉及高压电源和高电流，测试仪通常会配备相应的安全保护措施，例如过流保护、过压保护等，以确保操作人员的安全。
总之，氧化锌避雷器测试仪通过模拟氧化锌避雷器的电气工作状态和性能，通过测量电压和电流的变化来评估氧化锌避雷器的工作状态和性能。
这种测试仪的主要工作原理是将电压源和电流源与采样电路相结合，经过数据处理和结果判定，最终给出测试结果，以帮助用户及时了解避雷器的工作情况。
避雷器在线检测实验原理
避雷器在线检测实验原理一、引言避雷器是一种用于保护电力系统设备免受雷击和过电压的重要设备。
然而，由于长期使用和环境因素等原因，避雷器会出现老化、损坏等问题，影响其保护作用。
因此，对避雷器进行在线检测是非常必要的。
二、避雷器的工作原理避雷器是利用气体放电原理来消除过电压的一种设备。
当系统中出现过电压时，避雷器中的气体会在电场的作用下发生放电，从而将过电压消除。
具体来说，当系统中出现过电压时，避雷器内部会产生一个高强度的电场，在此强度下，空气分子会被离子化形成等离子体，并形成闪络通道，从而将过电压放到地面上。
三、避雷器在线检测原理1. 传统检测方法传统的避雷器检测方法主要有：直流高压试验法、交流耐压试验法、放电计数法等。
这些方法虽然可以检测到一些故障情况，但是其缺点也很明显：需要停机维修、无法实时监测等。
2. 基于电流互感器的在线检测方法电流互感器是一种用于测量电流的设备，其原理是利用电磁感应产生电势差。
基于电流互感器的在线检测方法是通过将电流互感器安装在避雷器上，实时监测避雷器内部的放电情况。
具体来说，当避雷器内部发生放电时，会引起一定的电流变化，这些变化可以通过电流互感器进行监测和记录。
3. 基于超声波传感器的在线检测方法超声波传感器是一种利用超声波进行物体检测的设备。
基于超声波传感器的在线检测方法是通过将超声波传感器安装在避雷器上，实时监测避雷器内部的结构和状态。
具体来说，当避雷器内部出现故障或损坏时，会引起一定程度上的结构变化或振动，这些变化可以通过超声波传感器进行监测和记录。
四、总结目前，在线检测技术已经成为了避雷器维护管理中不可或缺的手段。
基于电流互感器和超声波传感技术的在线检测方法都具有优点：无需停机维修、可实时监测等。
然而，这些技术也存在一些问题，例如：检测结果的准确性、设备的稳定性等。
因此，在实际应用中，需要根据具体情况选择合适的检测方法，并结合其他维护手段进行综合管理和维护。
氧化锌避雷器测试仪主要工作原理
氧化锌避雷器测试仪主要工作原理引言随着科技的不断进步，各种电气设备的应用越来越广泛，对于这些设备的安全可靠性问题也越来越受到关注。
其中一项重要的问题就是关于避雷设备的检测。
氧化锌避雷器是避雷设备中常见的一种，其作用是通过放电来将雷电电流导向地面，从而保护设备的安全。
本文将介绍氧化锌避雷器测试仪的主要工作原理。
氧化锌避雷器测试仪是什么？氧化锌避雷器测试仪是一种用于检测氧化锌避雷器性能的工具。
该设备通常由控制系统、高压发生器、电流电压采样系统、数据采集系统等部分组成。
其主要目的是检测氧化锌避雷器运行时的电压、电流、泄漏电流等参数。
通过检测这些参数，可以判断氧化锌避雷器是否正常工作，提高设备的安全性。
氧化锌避雷器工作原理氧化锌避雷器的主要功能是将电网中的雷电流导向地面，从而保护电力设备。
它的工作原理是当电网中的电压达到一定值时，氧化锌避雷器将产生击穿放电，将过电压流引到地面。
当正常情况下，氧化锌层是具有一定电阻的，这种阻值值的大小对保护电气设备的稳定性和降低氧化锌层老化速度都至关重要。
氧化锌避雷器测试仪的主要工作原理氧化锌避雷器测试仪的工作原理与氧化锌避雷器相似。
测试仪使用高压发生器产生高压电信号，并通过电流电压采样系统来采集氧化锌避雷器运行时的电压、电流、泄漏电流等参数。
然后，将这些参数传送到数据采集系统以便分析。
在氧化锌避雷器测试仪中，高压发生器主要起到产生高压电信号的作用。
电流电压采样系统负责采集氧化锌避雷器的电压、电流、泄漏电流等参数。
数据采集系统接收并处理采集的数据，并将其转换成图形或数字化文件的形式。
这些数据可用于分析氧化锌避雷器性能是否达到了规定的标准。
总结本文介绍了氧化锌避雷器测试仪的主要工作原理。
氧化锌避雷器测试仪是一种用于检测氧化锌避雷器性能的工具。
通过检测氧化锌避雷器的电压、电流、泄漏电流等参数，可以判断氧化锌避雷器是否正常工作，提高设备的安全性。
氧化锌避雷器测试仪主要包含控制系统、高压发生器、电流电压采样系统、数据采集系统等部分。
避雷器泄漏电流试验原理
避雷器泄漏电流试验原理1. 引言避雷器是一种用于保护电力系统设备免受雷击和过电压损坏的重要保护装置。
为了确保避雷器的性能和可靠性，需要进行泄漏电流试验。
本文将介绍避雷器泄漏电流试验的原理及其重要性。
2. 避雷器概述2.1 避雷器工作原理避雷器通过将雷电过电压导向地，保护电力设备不受雷击和过电压损害。
常见的避雷器包括非线性避雷器和气体避雷器等。
2.2 泄漏电流的定义泄漏电流是指在额定电压下，从避雷器绝缘子壳体或绝缘子底座流出的电流。
泄漏电流的大小直接影响避雷器的性能和安全性。
3. 避雷器泄漏电流试验原理3.1 试验目的避雷器泄漏电流试验的目的是评估避雷器的绝缘性能，确保其在正常工作条件下不会发生过大的泄漏电流。
3.2 试验方法3.2.1 试验装置避雷器泄漏电流试验一般采用高压直流电源、电流表、绝缘子挂放装置和数据采集系统等设备。
3.2.2 试验步骤1.将避雷器安装到绝缘子挂放装置上，并连接好试验装置。
2.设置试验电压，一般为避雷器的额定电压。
3.施加试验电压并记录泄漏电流值。
4.根据试验结果进行判断，评估避雷器的绝缘性能。
3.3 试验数据分析通过对泄漏电流试验结果的分析，可以评估避雷器的绝缘性能是否符合要求。
如果泄漏电流过大，可能会导致避雷器在运行中产生过热或故障。
4. 泄漏电流试验的重要性4.1 保证设备的安全运行泄漏电流试验可以确保避雷器在正常工作条件下能够提供足够的绝缘保护，保证电力系统设备的安全运行。
4.2 降低设备的损坏率通过评估避雷器的绝缘性能，可以有效降低设备受雷击和过电压损坏的风险，减少维修和更换成本。
4.3 提高电力系统的可靠性良好的避雷器绝缘性能可以提高电力系统的可靠性，减少突发故障的发生，保障供电的连续性和稳定性。
5. 结论避雷器泄漏电流试验是评估避雷器绝缘性能的重要手段。
通过合理的试验装置和方法，可以得到可靠的试验结果，保证避雷器在电力系统中的可靠性和安全性。
同时，泄漏电流试验对于提高设备的安全运行和电力系统的可靠性具有重要意义。
泄漏仪原理
泄漏仪原理
泄漏仪是一种用于检测和监测液体或气体泄漏的设备，它在工业生产和环境监
测中起着非常重要的作用。
泄漏仪的原理是基于一些物理和化学原理，通过探测泄漏物质的特定性质来实现泄漏的检测和监测。
首先，泄漏仪利用了气体或液体的扩散原理。
当泄漏物质从管道或容器中泄漏
出来时，它会迅速扩散到周围的空气或液体中。
泄漏仪通过检测周围环境中泄漏物质的浓度变化来判断是否发生了泄漏，并且可以根据浓度的变化来确定泄漏的位置和程度。
其次，泄漏仪还利用了化学传感器的原理。
一些泄漏仪内置了化学传感器，这
些传感器可以对特定的气体或液体进行检测。
当泄漏物质进入到泄漏仪内部时，化学传感器会产生特定的化学反应，从而产生电信号或其他信号来指示泄漏的发生。
另外，一些泄漏仪还利用了红外线或紫外线的原理。
这些泄漏仪可以通过发射
红外线或紫外线来探测泄漏物质的存在，因为不同的物质会对红外线或紫外线产生不同的吸收或反射特性，从而可以通过检测红外线或紫外线的变化来判断泄漏物质的存在和浓度。
除了以上几种原理之外，还有一些高级的泄漏仪利用了声波或超声波的原理。
这些泄漏仪可以通过发射声波或超声波来检测泄漏物质在空气或液体中的传播速度和路径，从而实现对泄漏的快速定位和监测。
综上所述，泄漏仪的原理是多种物理和化学原理的综合应用，通过对泄漏物质
特定性质的检测来实现泄漏的监测和定位。
不同类型的泄漏仪可能采用不同的原理，但它们的核心目的都是为了保障工业生产和环境监测的安全和可靠性。
在实际使用中，根据具体的泄漏情况和要求，选择合适的泄漏仪至关重要，只有充分理解泄漏仪的原理和特性，才能更好地发挥其作用。
泄漏电流测试仪的原理和操作 泄漏电流测试仪是如何工作的
泄漏电流测试仪的原理和操作泄漏电流测试仪是如何工作的泄漏电流测试仪，泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其四周介质或绝缘表面所形成的电流称为泄漏电流。
依照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。
泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1；另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率上升而加添，所以泄漏电流随电源频率上升而加添。
例如：用可控硅供电，其谐波重量使泄漏电流增大。
若考核的是一个电路或一个系统的绝缘性能，则这个电流除了包括全部通过绝缘物质而流入大地（或电路外可导电部分）的电流外，还应包括通过电路或系统中的电容性器件（分布电容可视为电容性器件）而流入大地的电流。
较长布线会形成较大的分布容量，增大泄漏电流，这一点在不接地系统中应特别引起注意。
测量泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。
不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性重量的电流。
在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。
请注意区分。
泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流。
因此，它是衡量电器绝缘性好坏的紧要标志之一，敢是产品安全性能的紧要指标。
将泄漏电流限制在一个很小值，这对提高产品安全性能具有紧要作用。
小功率电器（＜2KW）的泄漏电流可用自带隔离电源的泄漏电流测试仪来测量。
泄漏电流测试仪，用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流。
避雷器阻性泄漏电流检测仪(授课版)
避雷器阻性泄漏电流带电检测课件由于输入输出端子、测试柱等均有可能带电压，大家在带电测试插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全，以桂山站带电检测为例跟大家进行交流！工作前安全要求（危险点）—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
一、概述（测试目的）：氧化锌避雷器测试仪主要是用于测量阻性电流，从而分析氧化锌老化、受潮、表面及绝缘老化等缺陷。
二、这是仪器面板结构图： 返回复位确认开关液晶显示器打印机测量接地IX全电流输入UREF参考电压输入AC220V对比度（这是测试仪简单面板主要显示，不同厂家略有不同）三、现场接线图:1. 在线接线图（带电测试）电流输入电压输入电流输入避雷器测试仪避雷器计数器电压互感器在线测量时电压信号输入端接到与被测避雷器位于同相PT的二次测，电流信号输入端接到避雷器的计数器两端，仪器的接地端接至计数器的下端并与地相联。
另外需要注意的是，经过和专业班组工作实习时，在接取试验电压（PT二次电压）时需要特别注意，因为有的站预留出在线监测的空开，这样工作人员可以直接接取即可，但是很多没有专用的空开，这时他们一般从汇控柜或者端子箱端子排接取测量电压，一定要做好监护，防止其直接接取保护电压，造成保护误动或直流接地等危害。
四、测量原理和数据分析1.仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值和电流电压角度Φ。
测试时按“阻性电流不能超过总电流（全电流）的25%”要求，Φ不能小于75.5°。
2.相间干扰现场测量时，一字排列的避雷器，中间B相通过杂散电容对A、C泄漏电流产生影响：A相φ减小2°左右，阻性电流增大；C相φ增大2°左右，阻性电流减小甚至为负；B相基本不变，这种现象称相间干扰,不过现在的设备测试时可以三相一起测，装置直接进行三相自动补偿，工作人员直接操作测试记录即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器泄露检测仪的原理
避雷器泄露检测仪是一种用于检测避雷器泄露的设备。
避雷器是一种用于保护电力设备和电力系统免受雷击冲击的重要装置，其工作原理是通过将雷电信号分离到地线，形成一个可靠的电气接地路径，将雷电流引至地面，从而保护设备免受雷击的损害。
然而，避雷器在长期使用过程中，可能会发生泄露现象，导致其保护性能下降，甚至无法正常工作。
因此，需要使用避雷器泄露检测仪来进行避雷器泄露的检测。
避雷器泄露检测仪的工作原理如下：
首先，避雷器泄露检测仪通过高压电源产生一定的高电压，在测试过程中，通常设置为设备所需要的额定电压。
其次，将高电压施加在待测避雷器上，并且测量泄露电流。
避雷器泄露电流是指避雷器保护电压下的保护电流增加到额定保护电流的一定百分比时，避雷器内部发生泄露现象的电流。
泄露电流越大，说明避雷器泄露越严重，其保护性能也越差。
然后，避雷器泄露检测仪通过测量电流差值来判断避雷器是否存在泄露。
在测量过程中，避雷器泄露检测仪通过对避雷器泄露电流进行采集和处理，然后与参考值进行比较，根据差值的大小来判断避雷器的泄露程度。
最后，避雷器泄露检测仪通过显示屏或者报警器将检测结果进行显示和报警。
当避雷器泄露电流超过设定的阈值时，检测仪会发出报警信号，提醒用户进行维修或更换避雷器。
总结起来，避雷器泄露检测仪通过施加高电压并测量泄露电流来判断避雷器是否存在泄露现象。
其工作原理是通过测量电流差值来判断避雷器泄露程度，并通过显示屏或报警器将结果进行显示和报警。
这种检测仪的使用可以有效保护电力设备和电力系统的安全运行，提升避雷器的工作效能和使用寿命。
