电子数显卡尺操作规程
电子数显卡尺操作规程
电子数显卡尺操作规程（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：2.1该操作规范适用于公司电子数显卡尺的使用。
2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。
3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.0电子数显卡尺电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。
4.1基本结构简图：见附件。
4.2性能特点及按键说明:a) 具有测量内径、外径、深度、台阶四种测量功能（见上图），能进行直接测量和比较测量；b) 测量范围在100mm以上的电子数显卡尺带有微动滚轮，可滚轮微调，便于单手操作；c) 根据使用性能和规格分三按键、四按键和六按键电子数显卡尺；d) 带有电源开关，任意位置清零，任意位置进行公英制转换，带有数据输出端口。
主要技术指标和按键功能说明：e) 卡尺移动分辨率为：0.01mm/0.0005in，显示值变动性（精度）：0.01mm；最在移动速度：1.5m/s,电源：一粒SR44W（1.5-1.6V）扣式氧化银电池；工作条件：温度-40至+40摄氏度，相对湿度≤80%；f) ON/OFF：电源开关；g) ZERO：归零；h) inch/mm:英制与公制转换，每按一次两者之间转换。
（见下图）4.3使用说明:a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；b) 使用前,要检查各按键是否灵活、有效、在任意位置数显是否稳定、清晰；c) 测量前卡尺两外测量面必须要保持相接触，按一下ON/OFF键（即打开电源开关），随后按ZERO键，将LCD显示数字归零，同时根据测量单位要求转换inch/mm键。
电子数显卡尺操作规范
电子数显卡尺操作规范第 1 页 共 6 页仪器名称 电子数显卡尺 测试项目 长度、深度文件编号 仪器型号0-150mm厂 商版 次A0一．卡尺介绍:二．部件功能说明:1. 固定螺钉：紧固尺框。
2. 单位转换器：任意位置公制/英制转换功能。
3. 液晶显示器：显示量测数据。
4. 刀口形上量爪：用于测试内径。
5. 尺身：游标卡尺之身躯。
6. 刀口形下量爪：用于测试外径。
7. 电源开关：按此按键可打开/关闭游标卡尺液晶显示器电源。
8. 归零开关：按此按键可对游标卡尺进行归零。
9. 电池盖：保护电池不容易掉落。
10. 刻度标示表：表示量测大概距离及量测。
11. 深度尺：量测深度部件。
三．基本操作:1. 清洗并归零。
序号 名称 序号 名称 1 固定螺钉 ７ 电源开关 2 单位转换器 ８ 归零开关 3 液晶显示屏 ９ 电池盖 4 刀口形上量爪10 刻度标识表 ５ 尺身 11 深度尺 ６刀口形下量爪核 准 审核 制作 日期1 234567 9 81110电子数显卡尺操作规范第 2 页共 6页仪器名称电子数显卡尺测试项目长度及深度文件编号仪器型号0-150mm 厂商版次图一图二1.1使用前用干净光滑的白纸清洗，清洗完后看卡尺是否归“0”（如图一）。
1.2如不归“0”，则按归“0”键归零（如图二）。
2.长度测量方法：2.1测量方法一（如图三），正确测试方法（如图四）。
图四2.2测量方法一错误测量方式（如图五）：图五核准审核制作日期电子数显卡尺操作规范第 3页共 6页仪器名称电子数显卡尺测试项目长度及深度文件编号仪器型号0-150mm 厂商版次2.3测量方法二（如图六），正确测量方法（如图七）：图六图七2.4测量方法二错误量测方式(如图八)：图八3．外径测量法（如图九），正确测量方法（如图十），错误测量方法（如图十一）：图九核准审核制作日期电子数显卡尺操作规范第 4 页共 6页仪器名称电子数显卡尺测试项目长度及深度文件编号仪器型号0-150mm 厂商版次图十图十一4.内径测量法（如图十二），正确测量方法（如图十三），错误测量方法（如图十四）：图十二图十三图十四核准审核制作日期电子数显卡尺操作规范第 5 页 共 6页仪器名称 电子数显卡尺 测试项目 长度及深度文件编号仪器型号0-150mm厂 商版 次5.深度与高度测量方法（如图十五），正确测量方法（如图十六），错误测量方法（如图十七）：四．校正:1.校正卡尺下量爪是否有磨损及变形时用标准棒或标准校正块进行校正，如与标准值不符，则为不合格，禁止使用。
数显卡尺的使用方法
数显卡尺的使用方法数显卡尺是一种可以测量物体尺寸的工具，广泛应用于机械制造、建筑、汽车维修等领域。
它的特点是精确度高、使用方便。
下面将详细介绍数显卡尺的使用方法。
第一步：准备工作在使用数显卡尺之前，首先需要确保数显卡尺的电池电量充足。
一般来说，数显卡尺采用纽扣电池供电，可以通过按下开关按钮来检查电池电量。
如果电量不足，需要更换新的电池。
第二步：测量方法1. 打开数显卡尺数显卡尺上方通常有一个开关按钮，按下该按钮即可打开数显卡尺。
在打开时，数显屏幕上应该会显示一个数字零。
2. 选择测量模式数显卡尺通常具有多种测量模式，如内外径测量、深度测量等。
根据需要选择合适的测量模式。
3. 设置原点在开始测量之前，需要设置测量的原点。
将数显卡尺的两个爪子合拢，然后按下“原点”按钮，此时屏幕上的数字应该会回归到零，表示原点已经设置成功。
4. 测量操作将要测量的物体放入数显卡尺的两个爪子之间，轻轻松松地将爪子合拢，直到物体夹紧。
此时，数显卡尺的屏幕上会显示该物体的尺寸。
5. 读取测量结果数显卡尺的屏幕上会显示出所测量物体的尺寸数据。
一般来说，数显卡尺的显示屏可以显示小数位数，并且具有切换单位的功能。
根据需要，可以切换单位，例如切换成毫米、英寸等。
6. 记录测量结果在测量完成后，需要将测量结果记录下来。
可以使用纸笔、电子表格等工具，将测量结果记下来，以备后续使用或分析。
第三步：注意事项1. 使用前后注意清洁在使用数显卡尺之前，应该确保测量爪子的清洁。
如果爪子上有灰尘或杂质，可能会导致测量结果不准确。
2. 轻轻松松操作在夹紧物体时，应该轻轻松松地将爪子合拢，不要用过大的力量，以免损坏数显卡尺或物体。
3. 避免碰撞数显卡尺属于精密测量工具，避免将其与硬物碰撞，以免造成损坏或测量误差。
4. 存放时注意保护在使用完毕后，数显卡尺应该存放在干燥、通风的地方，并且避免受到日光直射或高温等外界影响，以延长其使用寿命。
总结：以上就是数显卡尺的使用方法，简单概括起来就是准备工作、选择模式、设置原点、测量物体、读取结果、记录测量结果等六个步骤。
电子数显卡尺操作规程
电子数显卡尺操作规程
《电子数显卡尺操作规程》
一、前言
电子数显卡尺是一种用于测量长度和宽度的精密仪器，它采用数字显示屏来显示测量结果，具有高精度、方便快捷的特点。
为了正确使用电子数显卡尺，提高测量的准确性和效率，特制订本规程。
二、操作规程
1. 清洁保养：在使用前，应当检查电子数显卡尺的外部是否干净，有无损坏，是否有水珠或油污，如果有，应当及时清洁和保养。
2. 开机：按下电源按钮，等待数显屏亮起，并进行自检，确认显示屏正常后进行测量操作。
3. 测量：将电子数显卡尺放置在需要测量的位置，轻轻按下尺头，确保与被测物体接触紧密，记录显示屏上的数值。
4. 关机：测量完成后，按下电源按钮，关闭数显屏以及电子数显卡尺，将其放回原处并加以保护。
5. 注意事项：
- 使用时避免将电子数显卡尺摔落或碰撞，以免损坏仪器。
- 避免在潮湿或粉尘较大的环境中使用，以免影响仪器的准确性。
- 不得私自拆卸和维修电子数显卡尺，如有故障应当交由专业人员进行维修。
6. 定期校准：定期对电子数显卡尺进行校准，保证其测量准确性。
三、结束语
电子数显卡尺的正确使用和保养，不仅可以延长仪器的使用寿命，还可以提高测量的准确性和效率。
希望使用者严格遵守本规程，确保电子数显卡尺的正常使用和维护。
数显卡尺的使用方法及注意事项
数显卡尺的使用方法及注意事项数显卡尺是一种用于测量物体尺寸、长度和深度的工具。
它利用数码显示屏显示测量结果，比传统卡尺更准确和方便。
下面将介绍数显卡尺的使用方法及注意事项。
1.首先，清洁并校准数显卡尺：使用软布擦拭卡尺的测量刀片，确保表面干净。
然后将卡尺的刀片完全收回，并按下"ON/OFF"按钮打开电源。
将卡尺放置在平整的表面上，轻轻按下"ZERO"按钮将读数清零。
等待一会，直到屏幕上显示"0.000"或类似的数值。
2.确定测量对象：选择要测量的物体，并确认要测量的尺寸。
3.使用数显卡尺进行测量：将测量刀片放在物体的两个点之间，并轻轻按下读数保持按钮。
等待屏幕显示出恒定的测量结果。
读取显示屏上的数字，它将显示测量物体的准确尺寸。
4. 重复测量或更换测量模式：如果需要测量其他点的尺寸，将数显卡尺移动到新的位置，按下读数保持按钮并等待结果。
如果需要从尺度模式切换到深度模式，按下"Mode"按钮。
1.使用前进行校准：为确保准确的测量，每次使用前都需要将数显卡尺进行校准。
校准时，将卡尺放置在平整的表面上，按下"ZERO"按钮直到屏幕显示"0.000"或类似的数值。
2.避免碰撞和损坏：数显卡尺是精密的测量工具，应避免碰撞和摔落。
要小心处理，并妥善保管。
3.避免测量过程中的晃动：在进行测量时，应稳定握紧数显卡尺，避免晃动或突然移动。
这样可以确保准确的测量结果。
4.阅读显示屏时注意：确保能够清楚地看到数显卡尺上的显示屏。
需要注意的是，显示屏上只显示出小数点后三位，因此读取数值时要小心。
5. 注意单位和误差：数显卡尺通常提供毫米(mm)和英寸(inch)两种单位。
根据需要选择合适的单位进行测量，并注意数显卡尺的精确度和误差范围。
6.保持数显卡尺清洁和干燥：定期清洁数显卡尺，并确保它保持干燥。
避免水或液体进入数显卡尺内部，以免损坏。

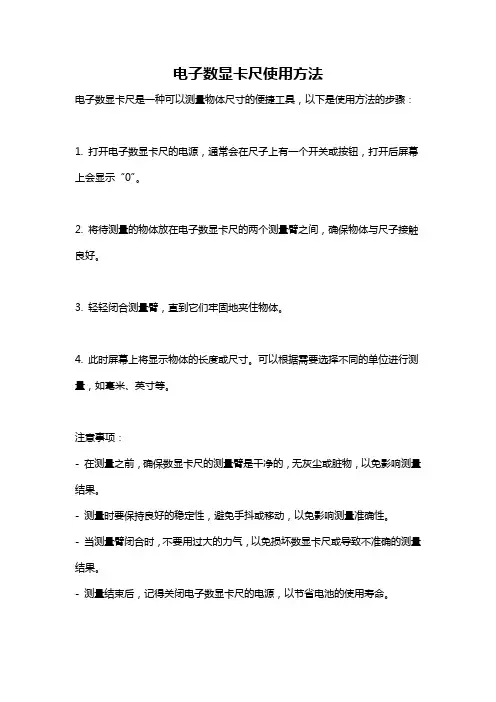

电子数显卡尺使用方法
电子数显卡尺使用方法
电子数显卡尺是一种可以测量物体尺寸的便捷工具，以下是使用方法的步骤：
1. 打开电子数显卡尺的电源，通常会在尺子上有一个开关或按钮，打开后屏幕上会显示“0”。
2. 将待测量的物体放在电子数显卡尺的两个测量臂之间，确保物体与尺子接触良好。
3. 轻轻闭合测量臂，直到它们牢固地夹住物体。
4. 此时屏幕上将显示物体的长度或尺寸。
可以根据需要选择不同的单位进行测量，如毫米、英寸等。
注意事项：
- 在测量之前，确保数显卡尺的测量臂是干净的，无灰尘或脏物，以免影响测量结果。
- 测量时要保持良好的稳定性，避免手抖或移动，以免影响测量准确性。
- 当测量臂闭合时，不要用过大的力气，以免损坏数显卡尺或导致不准确的测量结果。
- 测量结束后，记得关闭电子数显卡尺的电源，以节省电池的使用寿命。
以上就是电子数显卡尺的使用方法。
希望对您有所帮助！。
电子数显卡尺操作规程
6、读取显示屏上的显示数值；
7、用右手大拇指轻轻用力将卡尺推开一段距离；
8、用左手将已测量完毕并取得数值的工件取下并放回原处；
9、将电子数显卡尺轻轻合上并按住“ZERO”键清零。
三、结束：
1、用左手大拇指轻轻按住“OFF”键，关闭电子数显卡尺电源。
10、当出现数字不显或闪烁显示故障现象，原因可能是电池电压低，排除方法是更换新电池。
11、当出现不显示故障现象时，原因可能是电池接触不良；排除方法更是换新电池或清洁电池夹。
12、当出现显示屏数字锁死，原因可能是电路偶然故障；排除方法是取下电池1分钟后重新装入。
编 制
日期
校对
日期
标准化
日期
批准
日期
版 次
6、使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。
7、使用后应妥善保管，以免丢失；要求放入工具盒内，并注意做好防潮、防高温等保护措施。
8、计量标签为计量检定/校准的标识，使用时应注意保护；如有损坏应立即通知车间兼职计量员重新进行标识。
9、不使用时断开电源；不能断开电源的可取出电池。
2、将电子数显卡尺轻轻放入包装盒内，并合上盖子。
（二）注意事项
1、测量时，测量速度≤/s。
2、测量时，眼睛与卡尺应保持20～30cm的距离。
3、读数时，电子数显卡尺显示屏应保持45℃倾斜角，并垂直待测工件。
4、测量时，被测量工件不允许带有脏污、油渍、水等物质；以免影卡尺使用寿命。
5、使用过程中要轻拿轻放，严禁将卡尺随意乱扔在机器上、地上；以免影响卡尺使用性能。
电子数显卡尺操游标卡尺。
二、操作：
04002电子数显卡尺操作使用说明
3.10在使用过程中有任何怀疑或异常，应将卡尺及时交计量管理员处理。
拟制
审核
批准
日期
年月日
日期
年月日
日期
年ቤተ መጻሕፍቲ ባይዱ日
3.7卡尺显示器的数字不显示或显示模糊或数字频频闪烁，说明电池电压过低，应更换新电池。此时打开电池盖，取出旧电池交计量管理员统一处理，同时领新电池更换。长时间不用时应电池取出单独存放，非取电池不要打开电池盖。
3.8卡尺不能接触带电体，否则会烧毁内部电路；也不能接触磁性物体。如果出现量爪或尺身带磁现象，应交计量管理员进行退磁处理。
3.4用内、外量爪测量时应尽可能用测量面测量，用量爪尖部测量易产生较大测量误差；用测深杆测量时应保持尺身端面与待测尺寸垂直，并与待测量尺寸面接触良好。
3.5测量过程中给尺框的施加测量压力应基本保持恒定。尺框移动速度不能过快（超过1.5m/s），否则将产生错误显示。
3.6卡尺在使用时应保证防水、防尘、防磁，不要直接将其与液体接触，诸如冷却液和杂质等；应使用无腐蚀性溶液清净测量面、导向面及尺身。避免受阳光紫外线及高温辐射。否则标尺底下的铜版很容易氧化，标尺翘起。
3.2绝对值测量：将待测工件尺寸的表面擦拭干净，选择对应的卡尺测量单位（mm或in），把卡尺测量面可靠合拢后将显示器清零，然后移动尺框，保持尺身与待测尺寸平行，将卡尺测量面与待测尺寸的表面接触好，此时显示器所显示的数值即为被测尺寸。
3.3相对值测量：首先用测量绝对的方法测量标准件或某一被比较的尺寸，在此尺寸位置将卡尺显示器清零，然后再测量要比较的待测尺寸，此时卡尺显示器所显示的数值即为两个尺寸的相对差值。数值前有“－”号说明待测尺寸小于被比较的尺寸。
电子数量卡尺操作方法
电子数量卡尺操作方法
电子数量卡尺（Electronic Digital Caliper）是一种用来测量物体尺寸的工具，其操作方法如下：
1. 打开电子数量卡尺：在卡尺上找到开关或按键，将其打开。
2. 校准卡尺：在使用之前，需要将卡尺校准到零点。
通常可以在卡尺上找到一个“ZERO”按键或开关，按下后将显示屏归零。
3. 放置测量物体：将要测量的物体放置在卡尺的测量面之间。
确保物体与卡尺接触牢固。
4. 读取测量结果：通过卡尺上的显示屏，可以直接在屏幕上读取测量结果。
结果以毫米（mm）或英寸（inch）为单位显示。
5. 记录测量结果：根据需要，可以通过纸笔或其他记录方式将测量结果记录下来。
6. 关闭电子数量卡尺：使用完毕后，及时关闭卡尺的电源，以节约电池寿命。
注意事项：
- 在使用卡尺之前，应先清洁测量面，以确保准确的测量结果。
- 在放置物体时，确保其与卡尺接触牢固，避免移动导致不准确的测量结果。
- 在测量薄片或不规则形状物体时，需格外小心，以避免测量误差。
- 尽量避免卡尺的过度使用，以保持其准确度。
定期清洁和维护卡尺，可以延长其使用寿命。
- 如有需要，可以查阅卡尺的具体使用说明书，以获取更详细的使用方法和注意事项。
卡尺的使用规程
卡尺的使用规程
第1条卡尺主要有游标卡尺、带表卡足、电子数显卡尺、高度卡尺、深度卡尺等。
第2条使用卡尺时，要文明操作、合理使用。
使用后应将卡尺放在工具盒内，不乱拿乱放。
第3条不能将卡尺当作其他工具使用，如当邯头敲击工件、将卡足的量爪当面线工具等。
第4条使用前，使用人员应将卡尺测量面的油污揩擦干净，检查卡尺各部分的作用是否正常、可靠，“0”位是否准确。
卡尺外量爪两测量面合拢时，不应有可见的白光（允许有可见蓝光）。
第5条使用中，不能在机床还在转动时就去测量工件，以防测量人员发生危险和损坏量具，应待被测工件处于静态后，方可进行测量作业。
第6条用卡尺内测量爪测量工件，不能测量直径10毫米以内的内孔。
第7条电子数显卡尺应避免水等液体物质渗入尺框内，免损坏电子元件。
第8条使用后，要对卡尺进行必要的保养，擦净油污、钞屑，如卡尺接触水液，须用清洁汽油擦洗干净（不可使用丙酮、酒精），然后在工作面涂上防锈油。
第9条卡尺放入量具盒前应使两测量面保持一定缝隙，以防卡尺测量面锈蚀。
第10条电子数显卡尺不使用数据出口端时，不要将端口盖拆下，且不要将金属器件任意触及输出端，以免损坏电子元件，发现卡尺有故障或示值不准确，应及时报告，由计量人员处理。
卡尺操作规程
文件类别 卡尺操作规程文件编号最新版次 页次作业指导书A/0 1/8编制 日期审核生效日期修订序号修订内容 修订者 日期 1 21.目的规范测量人员对卡尺的使用, 保证测量结果准确。
2.适用范围本程序适用于公司所有卡尺的使用，涵盖所有类型卡尺（高度计、深度计、数显卡尺、游标卡尺、带表卡尺）的操作、校准和验收。
3.卡尺类型及示值读取方法3.1卡尺是利用游标原理对两测量面相对移动分隔的距离进行读数的丈量用具。
用来测量厚度、内外径、长度、深度、高度的量具，是常用测量长度的量具。
因尺身上有可滑动的游标而得名为游标卡尺，又称“卡尺”。
3.2常见卡尺的种类:有电子数显卡尺、带表卡尺、游标卡尺，分别图示如下： 电子数显卡尺，直接读取数值，其精度一般为0.02mm ，示意图如下：3.2.1带表卡尺：带表卡尺一般常见的有0.01及0.02两种精度，分别如下：3.2.1.1.表盘上指针转动一周（100等分）时游标在主尺上移动1mm，故表盘上每一小格为0.01，此每一小格即为本卡尺的测量精度。
精度0.01上图先读取主尺上的数值31，再读取表盘上的数值70，二者相加即31+70X0.01=31.70，故最终的测量数值为31.70mm。
3.2.1.2.表盘上指针转动一周（100等分）时游标在主尺上移动2mm，故表盘上每一小格为0.02mm，此小格即为本卡尺测量精度。
精度0.02上图，先读取主尺数值4，再读取表盘数值0.6加3小格0.02，所得测量值为4+0.6+3X0.02=4.66 mm。
3.2.2游标卡尺，游标卡尺常见的有10分度、20分度、50分度三种类型，其对应的精度分别为0.1 mm、0.05 mm、0.02 mm。
3.2.2.1.10分度游标卡尺，主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。
卡尺的操作规程
1. 目的为了使操作者能正确使用卡尺测量工具，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作。
2.适用范围本标准适用于所有卡尺的操作使用及保养。
3.职责3.1各部门负责本部门卡尺的操作、保养.3.2品管部负责卡尺的外校申请工作。
3.3供应部负责卡尺的外校工作。
4.操作程序4.1 游标卡尺的操作程序:4.1.1使用前先检查卡尺是否完好无损，刻度是否清晰。
4.1.2.用手指轻轻推动游标，使其沿尺子来回移动，手感平稳，不应有阻滞或松动。
4.1.3拧松固螺钉，将游标推到最左边位置，检查游标的主尺“0”刻度线与副尺“0”刻度线是否对齐，如果以上两零点刻度线不对齐，不能用其作为测量工具，并按规定送外校部门处理。
4.1.4根据实际情况，选择所需的测量方式：外爪、内爪或深度杆。
A)测外径：将被测物放于大卡口之间，并卡住，使产品与卡尺平衡。
B)测内径：将卡尺的小卡刀伸入孔内，拔开卡尺并卡住，使产品与卡尺平衡。
C)测孔深：将卡尺的探针伸入孔内及底，滑动游卡使卡尺尾端与产品口重合。
4.1.5游标卡尺的读数：A）在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。
图示33mm。
对齐线主尺副尺B）副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻度线距副尺的格数（“0”条的刻度线除外），将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。
图示为0.24mm。
C）将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。
4.1.6将测量数据记录下来，以毫米为单位的，小数后面应保留两位。
4.2数显卡尺的操作程序:4.2.1左手大拇指轻轻按住“ON/OFF”键，开启数显电子卡尺电源。
4.2.2松开紧固螺丝右手轻轻用力移动尺框，检查显示屏和各按键工作是否正常。
4.2.3右手握住尺身，拇指压住尺框，使测量爪重合。
4.2.4右手大拇指轻轻按住“ZERO”键使显示数值归零，即可进行正常测量；如未归零，不能用其作为测量工具，并按规定送外校部门处理。
数显卡尺的操作方法
数显卡尺的操作方法
数显卡尺是一种具有显示屏的卡尺，可以直观地显示测量结果。
下面是一般数显卡尺的操作方法：
1. 开启数显卡尺：按下电源按钮或旋转电源开关，让数显卡尺处于工作状态。
2. 清零归位：将卡尺两个测量爪头关闭，然后长按清零按钮，使显示屏归零。
3. 测量物体：将卡尺的测量爪头打开，将物体放在测量爪头之间，确保物体与测量爪头之间没有空隙。
然后轻轻闭合测量爪头，直到爪头紧贴物体。
4. 读取测量值：数显卡尺上的显示屏将显示测量结果，即物体的长度或宽度等测量值。
5. 切换单位：如果需要切换单位，可以按下单位切换按钮进行切换，常见的单位有毫米、厘米、英寸等。
6. 关闭数显卡尺：测量完成后，可以按下电源按钮或旋转电源开关，将数显卡尺关闭。
需要注意的是，在使用数显卡尺进行测量时，要保持爪头清洁并正确使用，同时要注意不要使用过大的力量去闭合爪头，以免损坏卡尺。
此外，应该避免将数显
卡尺暴露在潮湿、高温或强磁场环境下，以保证其正常工作和准确度。
电子卡尺(数显卡尺)操作指导书
页次:1/5一，电子卡尺的结构示意图操作指导书仪器名称电子卡尺文件编号版本:A/03，外径量爪2,内径量爪10,锁紧螺钉1，尺身5，深度量臂4,台阶高度测量端7，归零键8,手推钮6，数字显示屏9,微调螺旋钮正面图示反面图示二，卡尺常用功能：测外径、内径、高度（深度）、台阶高度等。
三，电子卡尺各部位功能与用途身：全尺的主体结构，测量时，通常用右手握住尺身。
径量爪：测量待测件的内侧两点间尺寸。
如内径、内宽等。
径量爪：测量待测件外侧两点间尺寸。
如外径、外长等。
4，台阶高度测量端：测量待测件的台阶高度。
订履调螺旋钮：当需要移动游标滑块较小距离时，滚动此螺旋钮实紧螺钉：需要固定游标滑块在某一位置时，顺时针旋紧螺钉；四，使用操作指引1，测量前a,拉开卡尺，用干净的布条清洁外径量爪b,推紧卡尺，确认显示屏显示为零。
c，如不为零，则按下“origin”（归零键），使卡尺归零。
d,反复推拉3-5次，每次推紧量爪显示屏均显示“0”，则可以开始测量。
图一图二图三2，测量a,测外径：①先将卡尺量爪拉开比待测件尺寸稍大的位置，如图四，图四图五②,将待测件置于外径量爪之间，轻轻推紧量爪，使量爪刚好抓住待测件量外侧面。
如图五记号年 月 日修订者改订内容承认作成新规页次:3/5b,测内径：①先将卡尺量爪拉开比待测件尺寸稍小的位置，如图六，图六图七①先将卡尺量爪拉开比待测件尺寸稍大的位置，如图八，②,将内径量爪置于待测件内侧面之间，轻轻拉紧量爪，使量爪刚好抓住待测件量内侧面。
如图七②,将待测件置于量外径量爪之间，轻轻推紧量爪，使量爪刚好抓住待测件量外侧面。
如图九c,用台阶高度测量端测高度：修订履历确认仪器名称操作指导书文件编号电子卡尺版本:A/0图九图八d,用高度臂测高度（深度同）①将卡尺拉开，使深度臂伸出长度比待测尺寸稍长；②将深度臂伸进待测部位底端；③轻轻下压尺身，使尺身末端紧贴待测部位顶端。
④注意，深度臂与尺身平直，与待测部位紧贴，如图十。
电子数显卡尺安全操作及保养规程
电子数显卡尺安全操作及保养规程前言电子数显卡尺是一种常用的测量工具，它具有测量精度高、重复性好、操作简便等特点。
在工厂、机械加工、制造等领域中被广泛应用。
但是，在使用电子数显卡尺时一定要注意安全，正确操作，定期进行维护保养，以提高测量准确度、保证设备的安全性和寿命。
安全操作1.保持仪器的干燥清洁，避免灰尘、水分、油污等附着在仪器上。
2.注意使用时的电池电量，电池电量不足时不要继续使用。
3.手动移动算尺与检测杆时要轻拍，以避免附着于上面的灰尘或小型物件对标准偏差的影响，每次使用完毕后，算尺应该反向提一段距离，以免压在检测杆上影响准确度。
4.切勿用力推压电子数显卡尺的移动装置，也不能随意改变位置。
不能用力使检测杆拨动，以避免对显示准确性、长期使用寿命和不影响内部精密结构构件的影响。
5.建议采用直角尺辅助电子数显卡尺进行使用操作，以及避免将设备放置在较高的地方，以防仪器掉落或意外伤人。
6.下班时间应将电子数显卡尺放置在固定储存器中，避免常温下存储。
7.建议每年对电子数显卡尺进行全面的维护保养，以确保使用效果及操作准确度。
保养规程1.用清水或稀酸性溶液来清洗移动前后卡尺，测量表盘等部分。
如移动不灵或加重，请不要强行清洗或进行自行拆卸,以免破坏误差及部件。
2.定期检查电池接触畅通性及污染情况，不同型号电池，及时更换。
3.定期检查托盘及度盘松紧状况，每年应该进行正确维护及检修。
4.定期更换电池，建议使用镍氢电池进行更换，避免不充电及漏氢问题。
5.定期检查仪器底端的底刺是否变形或磨损严重，避免使用时精度减少。
6.进行操作时要避免将电子数显卡尺放置在湿度过高的地方，否则会影响使用寿命及准确度。
7.定期检查相关部件，特别是可移动的结构组件，保证部件的稳定性及精度。
8.电子数显卡尺长时间不使用时，应将电池取出，并存储在干燥、遮光的地方，以延长电池寿命。
总之，要想保证电子数显卡尺的正常运行和测量精度，除了严格遵守以上几条安全操作规则外，还应定期进行保养，并且强制使用正规定厂商的产品标准，如有损坏或问题，应及时送到售后检修。
电子数显卡尺操作指导书
电子数显卡尺操作指导书（IATF16949-2016/ISO9001-2015）一、目的为了帮助员工安全、有效的使用电子数显卡尺进行生产作业，规范员工的操作步骤，减少人为误差，确保作业过程的一致性。
二、范围适用于电子数显卡尺。
三、操作步骤1、准备：1.1从工具盒内取出数显电子游标卡尺。
2、操作：2.1左手大拇指轻轻按住“ON”键，开启数显电子游标卡尺电源；2.2松开紧固螺丝右手轻轻用力移动尺框，检查显示屏和各按键工作是否正常；2.3移动尺框左手大拇指轻轻按住“ZERO”键使显示数值归位零位，即可进行正常测量；2.4用左手将被测量工件的一边紧贴卡尺前外测量面；2.5用右手大拇指轻轻将卡尺后外测量面推入被测量工件的另一边并紧贴；2.6读取显示屏上的显示数值；2.7用右手大拇指轻轻用力将卡尺推开一段距离；2.8用左手将已测量完毕并取得数值的工件取下并放回原处；2.9将电子数显卡尺轻轻合上并按住“ZERO”键清零。
3、结束：3.1用左手大拇指轻轻按住“OFF”键，关闭电子数显卡尺电源。
3.2将电子数显卡尺轻轻放入包装盒内，并合上盖子。
四、注意事项1、测量时，测量速度≤1.5m/s。
2、测量时，眼睛与卡尺应保持20～30cm的距离。
3、读数时，电子数显卡尺显示屏应保持45℃倾斜角，并垂直待测工件。
4、测量时，被测量工件不允许带有脏污、油渍、水等物质；以免影卡尺使用寿命。
5、使用过程中要轻拿轻放，严禁将卡尺随意乱扔在机器上、地上；以免影响卡尺使用性能。
6、使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。
7、使用后应妥善保管，以免丢失；要求放入工具盒内，并注意做好防潮、防高温等保护措施。
8、计量标签为计量检定/校准的标识，使用时应注意保护；如有损坏应立即通知车间兼职计量员重新进行标识。
9、不使用时断开电源；不能断开电源的可取出电池。
10、当出现数字不显或闪烁显示故障现象，原因可能是电池电压低，排除方法是更换新电池。
电子数显深度卡尺成量安全操作及保养规程
电子数显深度卡尺成量安全操作及保养规程1. 引言电子数显深度卡尺是一种用于测量工件深度的精密测量工具，广泛应用于机械加工、制造和检测领域。
为确保使用电子数显深度卡尺的精确性和安全性，本文档将介绍电子数显深度卡尺的成量操作方法和保养规程。
2. 成量操作方法2.1 准备工作在进行电子数显深度卡尺的成量操作前，需要进行以下准备工作：•检查电子数显深度卡尺的外观是否完好，无损坏和松动的部件。
•接通电源，并确保电池电量充足。
2.2 成量操作步骤按照以下步骤进行电子数显深度卡尺的成量操作：1.将电子数显深度卡尺平稳放在测量平台上，并确认水平度。
2.打开电子数显深度卡尺的电源开关。
3.使用测量夹具将待测工件固定在测量平台上。
4.轻轻旋转深度调节旋钮，使传感器和工件接触，并读取数显显示屏上的测量数值。
5.读取完成后，关闭电子数显深度卡尺的电源开关，并将其放置在干燥、通风的地方。
3. 保养规程良好的保养可以延长电子数显深度卡尺的使用寿命和准确性。
以下是一些建议的保养规程：3.1 清洁定期清洁电子数显深度卡尺可以防止灰尘和杂质对其性能的影响。
清洁步骤如下：1.使用干燥的软布轻轻擦拭电子数显深度卡尺的外壳和显示屏，避免使用化学溶剂。
2.使用刷子或喷气罐清除积聚在传感器和测量平台上的灰尘和杂质。
3.2 保管正确的保管可以避免电子数显深度卡尺的意外损坏和丧失。
建议的保管方法如下：1.将电子数显深度卡尺放置在干燥、通风的地方，远离水源和腐蚀性物质。
2.使用防尘套或盒子包裹电子数显深度卡尺，以防止灰尘和摩擦损坏。
3.避免将重物放置在电子数显深度卡尺上，以免损坏传感器和其他关键部件。
3.3 校准定期校准电子数显深度卡尺可以确保其测量准确性。
建议每6个月或根据实际使用情况进行校准。
校准操作应由专业人员进行。
4. 注意事项在使用电子数显深度卡尺时，注意以下事项：1.请勿使用电子数显深度卡尺进行超过其额定测量范围的测量。
2.轻轻操作深度调节旋钮，避免过度力量造成损坏。
mm电子数显卡尺使用说明
150mm电子数显卡尺使用说明书性能特点：电子数显卡尺是一种国际先进水平的通用测量工具。
采用非接触性容栅线位移测量系统，液晶显示。
具有读数直观、显示清晰、使用方便、测量效率高等优点。
电源采用1粒氧化银电池，可连续使用12个月，电池用完，以闪耀显示。
最大测量速度：1m/s工作温度：0～40℃；贮运温度：-20～70℃；测量范围：0-150mm、0-6"读数值：0.01mm、"示值误差：0.03mm、"测量重复性：0.01mm、"湿度影响：相对湿度小于或等于80%不受影响。
1312 4 912 5 116 7 81021号键：测量内径。
2号键：测量外径。
3号键：固紧螺钉，调节移动松紧。
4号键：单公制和英制转换键，mm和in不同的计量单位转换。
5号键：液晶显示器。
显示窗口采用特殊石英玻璃，抗划伤能力强。
6号键：手动电源开关。
任意位置开关电源，测量原点（零点）不变。
7号键：任意位置清零。
8号键：按图上方向打开，更换电池。
9号键：按图上方向打开，数据输出端口。
具有RS-232数据接口，通过专用接口可与计算机或打印机连接10号键：测量用微调。
11号键：测量深度。
12号键：台阶测量面。
使用注意事项1．卡尺尺身面应保持清洁，避免有水等液态物质渗入尺框内以免损坏电子元件。
2．卡尺表面可用清洁汽油擦净，不可使用丙酮、酒精。
3．不使用数据输出端口时，不要将端口盖拆下，以免损坏电子元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子数显卡尺操作规程
（ISO9001-2015）
1.0目的：
确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：
2.1该操作规范适用于公司电子数显卡尺的使用。
2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。
3.0职责与权限：
3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.
4.0电子数显卡尺
电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。
4.1基本结构简图：见附件。
4.2性能特点及按键说明:
a) 具有测量内径、外径、深度、台阶四种测量功能（见上图），能进行直接测量和比较测量；
b) 测量范围在100mm以上的电子数显卡尺带有微动滚轮，可滚轮微调，便于单手操作；
c) 根据使用性能和规格分三按键、四按键和六按键电子数显卡尺；
d) 带有电源开关，任意位置清零，任意位置进行公英制转换，带有数据输出端口。
主要技术指标和按键功能说明：
e) 卡尺移动分辨率为：0.01mm/0.0005in，显示值变动性（精度）：0.01mm；最在移动速度：1.5m/s,电源：一粒SR44W（1.5-1.6V）扣式氧化银电池；工作条件：温度-40至+40摄氏度，相对湿度≤80%；
f) ON/OFF：电源开关；
g) ZERO：归零；
h) inch/mm:英制与公制转换，每按一次两者之间转换。
（见下图）
4.3使用说明:
a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；
b) 使用前,要检查各按键是否灵活、有效、在任意位置数显是否稳定、清晰；
c) 测量前卡尺两外测量面必须要保持相接触，按一下ON/OFF键（即打开电源开关），随后按ZERO键，将LCD显示数字归零，同时根据测量单位要求转换inch/mm键。
4.4读数方法：
a) 使用电子数显卡尺读数相当间单，但要切记的是：a).卡尺起始位，LCD显示必须为“0.00”；b).要明确使用何种单位来测量读数，是用公制还是用英制？（例如：用公制来测量，LCD屏幕上用显示“mm”字样，如屏幕显示的是英制“in”字样，则可以在测量前或测量后按一下“inch/mm”键来转换）千万不
能把英制读成公制或把公制读成英制！
b) 就拿公司充电剪RY-3112之不动刀来测量：我们测量不动刀的材料厚度为
1.00mm,但卡尺屏幕上显示出来的却是“0.039in”,如果没留意单位in(英寸)，千万不要将测量厚度误读为“0.039mm”。
其实只要锁紧坚固螺丝，再按一下“inch/mm”键，数值“0.039in”即刻会自动转换成“1.00mm”。
4.5保养方法：
a) 使用前必须先擦干净测量面，对好归“0.00mm或0.000in”，要保持卡尺测量面、LCD显示屏和其它传动部分的清洁。
测量后应随手合上量爪，以防止灰尘、沙粒、金属切屑等物损坏传动部位。
b) 测量工件应在静态下进行。
使用时，测量力度要适当，有微动滚轮的卡尺应使用微动滚轮。
c) 移动卡尺尺框要平稳，应避免快速拉动向尾端或前端碰撞，应避免撞击和跌落，以防止电路故障、感应失灵、LED和量爪等到部件损坏。
d) 禁止将卡尺靠近磁场或放置在磁性物体上。
如发现卡尺带有磁性，应及时退磁后方可使用。
e) 使用电子卡尺要特别注意：须避免接触水等液态物质，使用时，当显示数字出现闪烁或不显示时，应更换同规格之新电池。
在卡尺任何部位不能施加电压，也不要用电笔刻字，以免损伤电子元件。
不使用数据输出端口时，不要将端口盖拆下，更不要用金属器件触及输出端品，以免损伤电子元件。
如显示器不能计数（数字锁死），应是电路偶然因素所产生，属正常现象，此时应取下电池，等2-3分钟后重新装入。
f) 非专业人员不可拆卸卡尺传动部位，卡尺须做定期校验。
5.0卡尺保养及保存方法
5.1清洁量爪测量面。
5.2检查各部件的相互作用；如尺框和微动装置移动灵活，紧固螺钉能否起作用。
5.3校对零位。
使卡尺两量爪紧密贴合，应无明显的光隙，主尺零线与游标尺零线应对齐。
5.4测量结束要把卡尺平放，尤其是大尺寸的卡尺更应该注意，否则尺身会弯曲变形。
5.5带深度尺的游标卡尺，用完后，要把测量爪合拢，否侧较细的深度尺露在外边，容易变形甚至折断。
5.6卡尺使用完毕，要擦净上油，放到卡尺盒内，注意不要锈蚀或弄脏。
附件：。
