JM慢速卷扬机主要技术参数
卷扬机设计说明书
摘要卷扬机又称绞车。
是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。
垂直提升、水平或倾斜曳引重物的简单起重机械。
分手动和电动两种。
现在以电动卷扬机为主。
本次设计的5吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。
本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。
其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要，本设计重点做了介绍，其余部分有得只是略作分析。
本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，可以应用于冶金起重、建筑、水利作业等方面，但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。
提升重物是卷扬机的一种主要功能，各类卷扬机的设计都是根据这一要求为依据的。
关键词：卷扬机，卷筒，卷筒轴，减速器第一章绪论1.2卷扬机的常见类型：常见的卷扬机吨位有：0.3T卷扬机 0.5T卷扬机 1T卷扬机 1.5T卷扬机 2T卷扬机 3T 卷扬机 5T卷扬机 6T卷扬机 8T卷扬机 10T卷扬机 15T卷扬机 20T卷扬机 25T卷扬机 30T 卷扬机。
从是否符合国家标准的角度：卷扬机可分为国标卷扬机、非标卷扬机常见卷扬机型号有1、JK0.5-JK5单卷筒快速卷扬机2、JK0.5-JK12.5单卷筒慢速卷扬机3、JKL1.6-JKL5溜放型快速卷扬机4、JML5、JML6、JML10溜放型打桩用卷扬机5、2JK2-2JML10双卷筒卷扬机6、JT800、JT700型防爆提升卷扬机7、JK0.3-JK15 电控卷扬机9、非标卷扬机其中Jk表示快速卷扬机，jm表示慢速卷扬机，jt表示防爆卷扬机，单卷筒表示一个卷筒容纳钢丝绳，双卷筒表示两个卷筒容纳钢丝绳。
JM0.7F.0301卷扬机说明书
JM0.7F.0301单筒慢速卷扬机一、按用户要求设计、制造：二、主要技术性能：1.卷扬能力：7kN2.卷扬速度：3.01m/min3.卷筒直径： 185 mm4.卷筒宽度：80mm5.总速比： i=2896. 钢丝绳：6×37+FC—9.3—17707. 最大容绳量： 10m（有效行程2m）8. 钢丝绳缠绕层数：2层9. 减速机：型号：XWEDC0.75—53—1/289(电机双出) 10. 电动机：型式YEJ802—4 (电机双出)功率 0.75kW转数 1440 r/min电压 380V11.主令控制器DXZ—4/1（1：13）12.机器外廓尺寸 918×535×48013.机器重量约140kg三、机器的结构：本机由机座、电机、减速机、卷筒、主令控制器等部分构成。
全部机件装在机座上，电动机经减速机而驱动卷筒旋转缠绕钢丝绳。
钢丝绳应由卷筒下方绕出。
自动刹车，机器的全部工作是由按扭开关控制，操作非常简单方便。
卷筒后端装有多功能行程控制器，可做上下极限限位使用。
电机后端有出轴，停电时可供手摇。
当电机驱动时必须绝对保证手轮与电机轴头的分离。
四、机器的操作和注意事项：1.工作前，先检查重物之重量应在机器性能规定的范围内，检查钢丝绳及其捆扎情况。
2.检查机器的固定及各部联接的牢固性，电器接线及接地的正确性。
3.落下重物时，防止钢丝绳张力松懈，在卷筒上保留的钢丝绳不少于三圈。
4.按要求定期加油换油，工作前应空转3~5分钟。
五、 机器润滑范围1.减速机内（箱内换油）工业极压齿轮油 70#。
2.卷筒表面（在工作表面涂油）Ⅲ号润滑油脂（视需而定）3.钢丝绳（用沾油的布擦油）Ⅲ号润滑油脂（视需而定）六、 加换油制度第一次加油运转两周后应更换新油，并将内部油污冲净。
以后可每3―6个月更换一次。
若环境温度较高或潮湿时应适当缩短换油时间。
运转中减速机体内储油量必须保持规定油面高度，不适过多或过少。
2T卷扬机技术参数
2T卷扬机技术参数
2T卷扬机产品介绍
2T卷扬机用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备，又称绞车。
卷扬机可以垂直提升、水平或倾斜拽引重物。
2T卷扬机分为快速卷扬机和慢速卷扬机两种。
常用的以慢速卷扬机为主。
zmjt052
标准慢速2T卷扬机额定速度16.5米/分钟，电机功率7.5KW
标准快速2T卷扬机额定速度25米/分钟，采用15KW电机
2T卷扬机可单独使用，也可作起重、筑路和矿井提升等机械中的组成部件，因操作简单、绕绳量大、移置方便而广泛应用。
2T卷扬机技术参数
型号：JM2、JK2；
额定拉力KN：20、20；
平均绳速m/min：16、24；
容绳量m：100、110；
钢丝绳直径：ф13、ф13；
电机型号：Y160M-6、Y132M-4；
电机功率KW：7.5、7.5；
外型尺寸mm：940*900*570、940*900*570。
建筑卷扬机参数
扬机,上海奉一机械有限公司,JM32T卷扬机,32吨卷扬机,钢丝绳额定拉力320kn,钢丝绳6*37-56,额定速度11m/min,电动机YZR315S-8,容绳量500m,建筑卷扬机浙江30T卷扬机：电机功率：80kw，绳速每分钟5-15米。
可适用于工程与建筑机械，船业等行业。
JM。
20T-32TB型卷扬机技术参数；号:JM。
20T JM。
32T ；丝绳额定拉力:KN 200 320卷筒直径长度:MM 700X1300 800X1350 ；速:R/MIN ；丝绳（容绳量）:O（500）（500）；丝绳规格:6X37 6X37直经:MM 39 52 ；升速度:M/MIM 8 8 ；动机型号:YZR250M1-6 YZR280S1-6 ；率:KW 45 55 ；速:R/MIM 960 960 ；动器型号:YWZ400/125 YZR500/125 ；型尺寸（长。
宽。
高）；机重量KG:85000 11500。
卷扬机,电动卷扬机,建筑卷扬机,微型卷扬机,小型卷扬机,调速卷扬机,大吨位卷扬机,大型卷扬机,双筒卷扬机JK,JM型卷扬机是一种体积小,重量轻,起重大,操作灵活,安全可靠,经久耐用的电动起重机.广泛适用于建筑,桥梁,冶金,矿山等企业工地中,用于物料升降和大型吊装工程中作卷扬,拖拉各种材料和设备.主要产品有:JM电控慢速大吨位卷扬机,JM电控慢速卷扬机,JK电控高速卷扬机,变频调速卷扬机等,公司拥有各种大型金属切削设备,具备生产大重型起重机械的生产能力,并擅长承接各种非标大吨位卷扬机的设计,制造.JK10T卷扬机主要技术参数JK8T卷扬机外形尺寸图JM5T卷扬机以三箱异步电动机为动力，经弹性联轴节，三级封闭式齿轮减速箱，牙嵌式联轴节驱动卷筒，采用液压制动。
该产品通用性高、结构紧凑、体积小、重量轻、使用转移方便，被广泛应用于建筑、水利工程、码头等的物料升降或平拖，以及现代化电控自动作业线的相关设备，本机除广泛用于物料升降和大型吊装工程中作卷扬之外，亦可在斜坡或平地拖拉各种材料和设备。
JM 卷扬机
5吨慢动卷扬机一、机器的用途：5吨慢动卷扬机适用于机器和大型结构及冶金设备的安装及土木建筑工程中用来起卸或拖曳重物。
二、主要技术性能：1、产品型号JM52、钢丝绳额定拉力50kN3、钢丝绳额定速度5m/m i n4、卷筒直径400 mm5、卷筒宽度840mm6、总传动比226.287、钢丝绳规格6×19S+IWR—20—17708、卷筒容绳量250m9、钢丝绳缠绕层数5层10、制动器YWZ3 250/4511、电动机型号YZR180L—8 FC=25%功率11kW转数 700r/min电压 380V12、机器外形尺寸（长×宽×高） 1869×1813×933 mm13、机器重量（包括电气）约1770kg三、 机器结构：本机器由机座、蜗轮减速机、传动齿轮、卷筒、制动器和电器等部分构成，全部机件安装在机座上。
电动机通过弹性联轴器经蜗轮减速机和一级开式园柱正齿轮带动卷筒旋转缠绕钢丝绳，钢丝绳应由卷筒下方绕入。
本机器采用液压制动器，能自动制动。
电器全部安装在电器箱内。
机器的全部动作是由可逆鼓形控制器的手轮控制，操作简单方便。
本机带有手摇装置，电机驱动时应绝对保证摇把与减速器轴头的完全脱离。
四、 机器的操作和注意事项：1、工作前先检查重物之重量，应在机器性能规定的范围内，再检查钢丝绳及其捆扎情况。
并在减速箱内注油。
2、检查机器的固定及各部联接的牢固性，并检查电器接线及接地的正确性。
3、检查控制器手轮处在“0”位后，合上控气开关，这时指示灯明亮，以示接通电源。
然后按起动按钮，使交流接触器吸合，再以顺时针方向慢慢地转动鼓形控制器的手轮至最后一挡，使电机启动运转，机器既进行工作。
需要停止时将手轮转回“0”位，制动器自动刹车，机器停止转动。
以逆时针方向转动手轮，机器即可反转。
切勿在起动中途时突然反向。
在紧急状态时，可按动停止按钮开关，交流接触器脱开，以使电机及其它电器与电源立即切断。
卷扬机设计说明书0

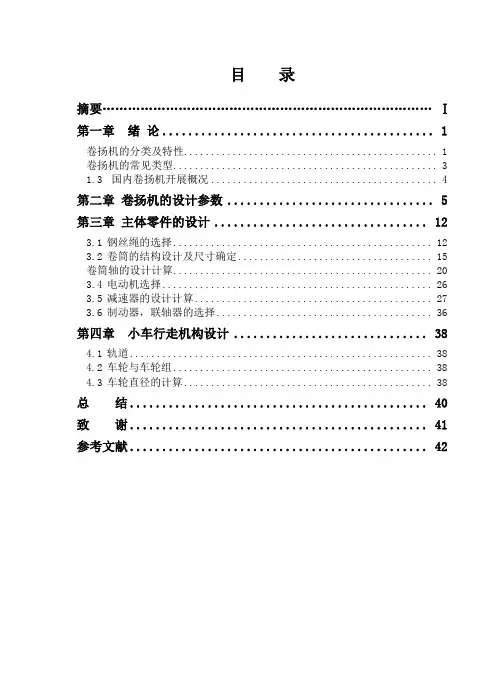

目录摘要 (Ⅰ)第一章绪论 (1)卷扬机的分类及特性 (1)卷扬机的常见类型 (3)1.3国内卷扬机开展概况 (4)第二章卷扬机的设计参数 (5)第三章主体零件的设计 (12)3.1钢丝绳的选择 (12)3.2卷筒的结构设计及尺寸确定 (15)卷筒轴的设计计算 (20)3.4电动机选择 (26)3.5减速器的设计计算 (27)3.6制动器，联轴器的选择 (36)第四章小车行走机构设计 (38)4.1轨道 (38)4.2车轮与车轮组 (38)4.3车轮直径的计算 (38)总结 (40)致谢 (41)参考文献 (42)第一章绪论垂直提升、水平或倾斜拽引重物。
卷扬机分为手动卷扬机和电动卷扬机两种。
现在以电动卷扬机为主。
电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。
对于起升高度和装卸量大工作频繁的情况，调速性能好，能令空钩快速下降。
对安装就位或敏感的物料，能用较小速度。
随着社会的开展，机械将会越来越取代人力，这也是机械行业飞速开展的后果，在机械的开展历史中，新机械的创造有着举足轻重的作用。
但是，那些很久以前就被利用生产并一直延续到今天的机械，更是起着不可替代的作用，卷扬机就是一例。
卷扬机的开展就像其他机械一样，从开始的简单到现在的复杂，从以前的机械动力到现在的电力动力，从以前的人工操作到现在的电脑操作甚至智能操作。
卷扬机又称绞车，是起重垂直运输机械的重要组成局部，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业。
由于它结构简单、搬运安装灵活、操作方便、维护保养简单、使用本钱低、对作业环境适应能力强等特点，广泛应用于冶金起重、建筑、水利作业等方面。
本设计就传统的卷扬机说起，一直到现在以及将来的开展。
卷扬机是起重垂直运输机械的重要组成局部，配合井〔门〕架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业。
由于它结构简单、操作方便、维护保养简单、使用本钱低、可靠性高等优点。
JM型建筑卷扬机设计
摘要虽如今工业水平先进，机械化程度不断提高，起重设备不断更新，但仍不能淘汰卷扬机这行之有效的机械设备。
本人所研究的是JM建筑卷扬机。
JM系列属慢速卷扬机。
在本设计中主要对卷扬机传动部分、工作机构及卷扬机的主体部分进行设计。
在传动部分采用的是二级齿轮减速器和开式齿轮传动，工作部分的卷筒采用的是焊接式卷筒。
该卷扬机的主要特点是结构简单，操作方便。
此机器的主要功能：在建筑业的冷拉钢筋提升重物，在林业的集材工作，同时在水电、农业等行业均能被采用。
该类机器的发展趋势应该向大型化、采用先进电子控制、手提式卷扬机、不带电源装置的卷扬机的方向发展。
关键词：卷扬机；设计；发展；功能AbstractAlthough the level of advanced industrial Today, the increasingly mechanized, lifting equipment constantly updated, but still can not hoist it out of effective machinery and equipment.I studied the building is JM winch. JM series is a slow hoist. During the design of the main part of the hoist drive, work and the winch the main part of the design. In part using a transmission gear reducer and two open-gear transmission, the working part of the reel is used in welding-reel. The main characteristics of the hoist structure is simple, easy to operate.The primary function of this machine: the construction industry in the cold-drawn steel weights increase, the skidding in forestry work, while in the water and electricity, agriculture and other industries can be used.The development trend of such machines to be large, the use of advanced electronic control, portable winch, non-power devices in the direction of the winch.Key words: winch design development function目录1 绪论 (1)1.1建筑卷扬机的发展状况 (1)1.1.1建筑卷扬机的应用 (1)1.1.2建筑卷扬机的发展概况 (1)1.1.3国外卷扬机的概况 (1)1.2建筑卷扬机的主要类型 (2)1.2.1按钢丝绳额定拉力F分 (2)1.2.2按钢丝绳额定速度v分 (2)1.2.3按卷筒数目分 (3)1.2.4按动力源分 (3)1.2.5按传动形式分 (3)1.2.6按控制方法分 (3)1.2.7按用途分 (3)1.3建筑卷扬机的计算基础 (4)1.3.1建筑卷扬机工作级别与类别 (4)1.3.2利用等级 (4)1.3.3建筑卷扬机分类 (4)2卷扬机的基本结构设计 (6)2.1电控卷扬机 (6)2.2溜放型建筑卷扬机 (6)2.3本设计的总体确定 (7)2.4卷扬机的总体结构设计 (7)3钢丝绳的选择和卷筒的设计 (8)3.1钢丝绳的选择 (8)3.1.1钢丝绳的种类和构造 (8)3.1.2钢丝绳直径的选择 (8)3.2卷筒的设计 (8)3.2.1卷筒的材料 (9)3.2.2卷筒容绳尺寸计算 (9)3.2.3卷筒筒壁的厚度计算和卷筒壁的强度计算 (10)3.3卷筒轴的设计 (11)４减速器和开式齿轮的设计 (15)4.1电动机的选择 (15)4.1.1选择电动机类型和机构形式 (15)4.1.2功率的计算 (15)4.1.3电动机功率的选择 (15)4.2确定传动装置的总传动比和分配传动比 (16)4.2.1总传动比 (16)4.2.2分配减速器的各级传动比 (16)4.3计算传动装置的运动和动力参数 (17)4.3.1各轴转速 (17)4.3.2各轴的输入功率 (17)4.3.3各轴的输入转矩 (17)4.4传动零件的设计计算 (18)4.4.1第一级齿轮传动的设计 (18)4.4.2第二级齿轮传动的设计 (20)4.5.3齿轮轴的校核 (22)4.5减速器的结构设计 (25)4.6滚动轴承的选择计算 (26)4.7减速器的润滑 (27)4.9开式齿轮传动的设计 (29)5其他零件的设计 (32)5.1制动器的设计计算 (32)5.1.2制动器制动力矩的确定 (32)5.1.2制动器的发热计算 (33)5.2联轴器的设计 (34)5.2.1联轴器转矩的计算 (34)5.3吊钩、滑轮组的设计 (35)5.3.1起重吊钩 (35)5.3.2滑轮组的设计 (35)5.3.3排绳器的设计 (36)6本卷扬机的使用与维修简介 (38)6.1建筑卷扬机的安装和调试 (38)6.2建筑卷扬机的一般操作规程 (38)6.3建筑卷扬机的维护 (39)6.4建筑卷扬机的安全技术 (40)结论 (41)致谢 (42)参考文献 (43)1 绪论1.1建筑卷扬机的发展状况1.1.1建筑卷扬机的应用建筑卷扬机是一种起重设备，由于具有结构简单、搬运安装灵活、维护保养简单、操作方便、价格低廉和可靠性高等优点，所以被广泛应用于提升重物、打桩、集材、冷拉钢筋、设备安装等工作中。
卷扬机参数_54432
型号ModelJM-0.5 JM-1 JM-1.5 JM2 JM-3 JM-5 JM-20 额定牵引力(千牛)Rated Pulling Fore(KN)5 10 15 20 30 50 200平均绳速(米/分)Average Speed (m/min)24 26.4 26.6 28.8 30 28 22减速器型号Model of DeceleratorJZQ-250 JZQ-350 JZQ-350 JZQ-400 JZQ-500 JZQ-650 JZQ-850 总传动比Gear Ratio36.86 40.17 40.17 31.5 31.5 40.17 85钢丝绳直径(毫米)Diameter of steel wire rope (mm)7.7 9.3 11 14 17 21.5 42卷筒电动机Drum Motor 直径(毫米)Diameter(mm)160 190 200 240 320 400 800 长度(毫米)Length(mm)350 370 450 500 500 740 1186型号ModelJM-0.5 JM-1 JM-1.5 JM2 JM-3 JM-5 JM-8 JM-10 JM-16 JM30 额定牵引力(千牛)Rated Pulling Fore(KN)5 10 15 20 30 50 80 100 160 300平均绳速(米/分)Average Speed (m/min)18 18.5 18.8 15 10 10 10 10 10 9减速器型号Model of Decelerator JZQ-250JZQ-350JZQ-350JZQ-350JZQ-350JZQ-400JZQ-500JZQ-650JZQ-750JZQ-1000总传动比Gear Ratio48.57 40.17 40.17 103.5 130.5 161.4 158.3 181 222.85 213.7 钢丝绳直径(毫米)Diameter of steel wire rope (mm)7.7 9.3 11 12.5 15.5 21.5 26 28 37 47.5卷筒电动机Drum Motor 直径(毫米)Diameter(mm)160 190 200 280 300 400 500 550 700 860JK、JM型卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。
建筑卷扬机参数
扬机,上海奉一机械有限公司,JM32T卷扬机,32吨卷扬机,钢丝绳额定拉力320kn,钢丝绳6*37-56,额定速度11m/min,电动机YZR315S-8,容绳量500m,建筑卷扬机浙江30T卷扬机：电机功率：80kw，绳速每分钟5-15米。
可适用于工程与建筑机械，船业等行业。
JM。
20T-32TB型卷扬机技术参数；号:JM。
20T JM。
32T ；丝绳额定拉力:KN 200 320卷筒直径长度:MM 700X1300 800X1350 ；速:R/MIN ；丝绳（容绳量）:O（500）（500）；丝绳规格:6X37 6X37直经:MM 39 52 ；升速度:M/MIM 8 8 ；动机型号:YZR250M1-6 YZR280S1-6 ；率:KW 45 55 ；速:R/MIM 960 960 ；动器型号:YWZ400/125 YZR500/125 ；型尺寸（长。
宽。
高）；机重量 KG:85000 11500。
卷扬机,电动卷扬机,建筑卷扬机,微型卷扬机,小型卷扬机,调速卷扬机,大吨位卷扬机,大型卷扬机,双筒卷扬机JK,JM型卷扬机是一种体积小,重量轻,起重大,操作灵活,安全可靠,经久耐用的电动起重机.广泛适用于建筑,桥梁,冶金,矿山等企业工地中,用于物料升降和大型吊装工程中作卷扬,拖拉各种材料和设备.主要产品有:JM电控慢速大吨位卷扬机,JM电控慢速卷扬机,JK电控高速卷扬机,变频调速卷扬机等,公司拥有各种大型金属切削设备,具备生产大重型起重机械的生产能力,并擅长承接各种非标大吨位卷扬机的设计,制造.JK10T卷扬机实物图JK10T卷扬机主要技术参数JK10T卷扬机外形尺寸图JK8T卷扬机外形尺寸图JM5T卷扬机以三箱异步电动机为动力，经弹性联轴节，三级封闭式齿轮减速箱，牙嵌式联轴节驱动卷筒，采用液压制动。
该产品通用性高、结构紧凑、体积小、重量轻、使用转移方便，被广泛应用于建筑、水利工程、码头等的物料升降或平拖，以及现代化电控自动作业线的相关设备，本机除广泛用于物料升降和大型吊装工程中作卷扬之外，亦可在斜坡或平地拖拉各种材料和设备。
卷扬机的基本参数
卷扬机的基本参数
卷扬机的基本参数包括以下几项：
1. 起重重量：指卷扬机能够起吊的最大重量。
2. 起升高度：指卷扬机能够将货物或物体起升的最大高度。
3. 工作速度：指卷扬机的起升速度和下降速度。
4. 功率：指卷扬机的电机功率或燃料功率。
5. 电压：指卷扬机使用的电源电压。
6. 控制方式：指卷扬机的控制方式，如手动、电动、遥控等。
7. 使用环境：指卷扬机的使用环境，如室内、室外、高温、低温等。
8. 安全保护：指卷扬机的安全保护措施，如过载保护、限位保护等。
9. 载荷类型：指卷扬机能够承载的物体类型，如钢管、木材、石材等。
10. 载荷形状：指卷扬机能够承载的物体形状，如圆形、方形、长条形等。
11. 额定牵引拉力：卷扬机的基本参数之一。
12. 容绳量：即卷扬机的卷筒允许容纳的钢丝绳工作长度的最大值。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
卷扬机型号及部分参数
提升机型号
提升深度
（两层绳）米
卷筒宽度
（米）
最大静张力
（米）
钢丝绳直径
（mm）
提升速度
（m/s）
电动机功率
（kw）
设备重量
（t）
参考价格
（万元）
a
b
c
dh山西机械厂Fra bibliotekJK-2.5/20
12
12.5
3.5
3.8
4
JK-2.5/30
12
12.5
3.5
3.8
4
2JK-2/11.5
12.5
12
3.5
3.8
卷扬机型号及部分参数
生产厂家
提升机型号
提升深度
（两层绳）米
卷筒宽度
（米）
最大静张力
（米）
钢丝绳直径
（mm）
提升速度
（m/s）
电动机功率
（kw）
设备重量
（t）
外形尺寸
（m）
参考价格
（万元）
a
b
c
d
h
山西机械厂
550
1.5
4.5
24.5
3.06
130
12
锦州矿山机械厂
550
1.5
4.5
24.5
3.06
130
4
锦州矿山机械厂
2JK-2/20
12.5
12
3.5
3.8
4
2JK-2/30
12.5
12
3.5
3.8
4
上海矿山机械厂
2JK-2.5/11.5
13
12.5
3.7
JM10型卷扬机说明书(新)-
部机
代号
名称
规格
数量
材料
备注
1
减速器
ZQ650
滚动轴承
412
2
成品
2
减速器
ZQ650
滚动轴承
7318
3
成品
3
减速器
ZQ650
滚动轴承
7526
1
成品
4
轴承座
滚动轴承
3616
1
成品
5
卷筒
JM10
滚动轴承
222
4
成品
6
联轴器
弹性圈
45/24
40
橡胶
7
卷筒
JM10
钢丝绳
6×37-28
300
成品
1、机座：用槽钢焊接而成，是安装其他机件的主体。
2、电器：（1）本机使用30千瓦电动机作为动力（型号YZR250M1-8）。
（2）使用YWZ－300型液压制动器。
( 3 )使用KT14-100凸轮控制器
（4）使用RT54-250M1-8/3电阻箱
3、减速器：采用多组变位斜齿轮组成，转运平稳，齿轮轴经过处理，以减少磨损。
e)动负荷试验是超过额定负荷10%，重复升降数次，试验后检查其机械传动，电器部分和连接部分是否正常可靠。
f)机器开动时不能进行清理或加油，不许在机器前面或重物下面站人，并注意机器的传动性能，经常保持传动部位的润滑良好。
g)操作人员在工作中，应随时注意钢丝绳在卷筒上的不良情况，并及时清除之，严禁用手去诱导钢丝绳。
a)安装卷扬机时要固定地脚螺钉或机后埋设地锚，以免工作时拖动卷扬机。
b)使用前要认真检查各部位零件及螺栓有否松动，钢丝绳紧固程度及各传动部位润滑情况等。
JM10系列卷扬机说明书
一、机器的用途本机系电动控制，单筒卷扬，用于建筑工地，厂矿、港口等起重或打桩，特别适用于机器、金属结构安装工程等工程。
二、技术参数三、主要结构及工作原理1．主要结构：本机由电动机、联轴器、制动器、减速机、开式齿轮、卷筒组装、底座等部分组成。
机器的侧梁两端有4-φ50作锚固和运输起吊之用，4-φ50地脚螺孔作固定按装用卷筒体与卷筒端盖用6个沉头螺钉连接一体，主轴贯穿其中，卷筒两端籍滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速机输出轴上的小齿轮相合。
联轴器为带制动轮的弹性柱销联轴器，带制动轮的半联轴器装在减速机输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。
2．工作原理：电机动力经闭式减速机及开式齿轮副减速后，带动卷筒运转。
四、机器结构的说明本卷扬机由机座（1）电动机（2）卷筒（3）联轴器（4）制动器（5）离合器（6）和减速器凸轮控制器（7）电阻器（8）等主要部分组成。
机座的侧栋两端有4个φ50孔可作锚固和动输时提吊之用，4个φ27地脚螺钓孔作固定安装之用。
卷筒体与大齿轮用6个沉头螺钉联接为一整体，主轴贯穿其中，卷筒两端藉滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速器输出轴上小齿轮相啮合。
联轴器为带动轮的尼龙柱销联轴器，带有制动轮的半联轴器装在减速器输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。
制动器型号YWZ400/90属于常闭式制动器。
减速器型号JZQ650-40.17-3Z，有两级斜齿轮减速，各轴均支承在滚动轴承上，减速器低速轴为改制加长轴外带支承轴轴座。
五、机器润滑范围表六、机器的安装卷扬机在临时安装时，可用机座上φ50的孔用钢绳固定在锚椿上，在固定按装时则用6个M27的地脚螺栓固定在混凝土的基础上，参看按装地基图。
为了保证钢绳在卷筒上正确缠绕，钢绳应以卷筒的下方引出，出绳应水平或接近水平，卷筒主轴到第一个导向滑轮的距离不得少于12米。
七、机器的操作要求1．开车前必须仔细检查各润滑部位，铰链和其它联接，各紧固件是否移动。
卷扬机技术参数
卷扬机技术参数卷扬机是一种用于吊装和起重的机械设备，它是由电机、减速机和卷筒等组成。
对于卷扬机的技术参数，可以从以下几个方面进行详细阐述。
一、载重能力卷扬机的载重能力是指它能够承受的最大重量，通常以吨为单位。
载重能力是选购卷扬机时最重要的参数之一，因为它直接影响到卷扬机的使用范围和安全性能。
在选择卷扬机时，要根据实际需要确定所需的载重能力，以保证卷扬机可以满足工作要求。
二、提升速度提升速度是卷扬机的另一个重要参数，它是指卷筒每分钟所能升降的高度。
提升速度与工作效率和安全性能密切相关。
如果提升速度过慢，工作效率会下降，耗费时间和人力成本，如果提升速度过快，会影响卷扬机的安全性能。
因此，选择卷扬机时要根据实际情况进行评估，选择合适的提升速度。
三、卷筒直径卷筒直径是卷扬机的一个重要参数，它是指卷扬机卷筒的直径大小，通常以毫米为单位。
卷筒直径的大小与卷材的宽度有关系，直径越大，所能卷起的宽度也就越大。
在选择卷扬机时要根据要卷材料的宽度进行评估，选择合适的卷筒直径。
四、工作环境卷扬机的使用环境也是一个需要考虑的参数。
不同的工作环境需要选择不同的卷扬机类型和规格。
例如，在潮湿的环境下使用卷扬机时，要选择具有防锈和防腐能力的卷扬机；在易爆区域使用卷扬机时，要选择具有爆炸防护功能的卷扬机等等。
五、控制方式卷扬机的控制方式也是一个需要考虑的参数。
常见的卷扬机控制方式有手动控制和电动控制两种，其中电动控制方式更加普遍。
在选购卷扬机时，要根据具体的需求来选择合适的控制方式。
综上所述，卷扬机的技术参数包括载重能力、提升速度、卷筒直径、工作环境和控制方式等，这些参数与卷扬机的使用范围和安全性能都有关系。
在选择卷扬机时，要根据实际需求进行评估，选择合适的卷扬机规格和类型。
JM4F.4.520(秦冶金镜向)卷扬机说明书
四吨慢动卷扬机一、机器的用途：四吨慢动卷扬机适用于机器和大型结构及冶金设备的安装及土木建筑工程中用来起卸或拖曳重物。
二、主要技术性能：1、产品型号 JM4F.4.5202、钢丝绳额定拉力 40kN3、钢丝绳额定速度 4.5m/min4、卷筒直径 350 mm5、卷筒宽度 500mm6、总传动比 2037、钢丝绳规格6×19W+FC—15.5—17708、卷筒容绳量20m9、钢丝绳缠绕层数1层10、电动机型号 Y2-160L—8功率7.5kW转数 720r/min电压 380V11、制动器YWZ3B-250/2512、主令控制器DXZ（I=1:78）13、机器外形尺寸（长×宽×高） 1428×1340×838 mm14、机器重量（包括电气）约808kg三、 机器结构：本机器由机座、蜗轮减速机、传动齿轮、卷筒、制动器和电器等部分构成，全部机件安装在机座上。
电动机通过弹性联轴器经蜗轮减速机和一级开式园柱正齿轮带动卷筒旋转缠绕钢丝绳，钢丝绳应由卷筒下方绕出。
本机器采用液压制动器，能自动制动。
电器全部安装在电器箱内。
机器的全部动作是由按扭控制，操作简单方便。
本机带有手摇装置，电机驱动时应绝对保证摇把与减速器轴头的完全脱离。
四、 机器的操作和注意事项：1、工作前先检查重物之重量，应在机器性能规定的范围内，再检查钢丝绳及其捆扎情况。
并在减速箱内注油。
2、检查机器的固定及各部联接的牢固性，并检查电器接线及接地的正确性。
3、制动器的灵敏度可按照制动器说明书中规定的方法调整完成。
4、落下重物时为防止钢丝绳张力松懈，在卷筒上缠绕的钢丝绳应不少于三圈。
5、应定期加油或换油。
工作前应空转3~5分钟。
机器润滑范围表编号润滑部位名称部位润滑方法润滑剂润滑期限1 制动器各活动轴 8 用油壶注油 HJ—40 每班一次2 减速机蜗杆轴承 2 旋盖式油杯加油3号润滑脂每班一次3 减速机内 1 箱内换油 HL20—30 每季一次4 铜套、铜瓦处5 旋盖式油杯加油3号润滑脂每班一次5 传动齿轮齿面在齿面涂油3号润滑脂每班一次在工作面涂油3号润滑脂视需而定6 卷筒表面 1用沾油的布擦绳3号润滑脂每周一次7 钢丝绳 1天津华天传动设备有限公司产品出厂合格证明书产品名称：四吨慢速卷扬机产品型号：JM4F.4.520出厂编号：本机经检验：拉力、绳速、齿轮接触斑点，刹车下滑量、工作电压、电流及摩擦部位温度，均符合GB/T（1955—2002）《建筑卷扬机》的相关规定。
