2010版PKPM剪力墙施工图
PKPM2010-V3.2版 改进说明
PKPM 2010版结构设计软件V3.2改进说明建研科技股份有限公司中国建筑科学研究院设计软件事业部（PKPMCAD工程部）2017年3月目录第 1 章系统性改进 (1)一新增PDB数据接口 (1)二增加用户自定义工况 (1)三消能减震功能的改进 (4)四改进保存T图和DWG图功能 (4)五增加T63热处理带肋高强钢筋 (7)六外包钢板剪力墙增加指定墙梁钢板功能 (8)七改进主界面文件提取工具 (9)八主界面新增控件注册工具 (10)九主界面新增程序路径（CFGPATH）修复工具 (11)十新增安装程序完整性检查工具 (13)第 2 章建模改进说明 (15)一构件截面、荷载替换功能增加作用区域 (15)二已定义截面图示显示真实尺寸 (15)三构件和荷载布置增加单选框选合一选择方式和布置动态预览功能 (16)四新版构件删除和荷载删除功能－支持三维选择和选中预览、反选 (17)五增加三维下右键单击构件弹出构件属性框功能 (18)六恒、活同时修改时按恒活两者相同区分颜色 (19)七增加荷载文字颜色图例 (19)八加腋梁增加文字显示 (20)九楼板活荷类型提供标准值刷新功能 (21)第 3 章SATWE&PMSAP改进说明 (23)一SATWE&PMSAP增加墙设计时考虑翼缘的贡献 (23)二SATWE改进消防车所在楼面的活载处理 (25)三SATWE增加少墙框架结构自动包络设计功能 (27)四SATWE对楼梯专项包络设计功能进行完善 (29)五SATWE增加《组合结构设计规范》JGJ138-2016 (29)六SATWE方钢管构件支持《组合结构设计规范》JGJ138-2016 (29)七SATWE改进加腋梁节点核心区计算 (30)八SATWE平面荷载校核若干改进 (32)九SATWE参数定义界面增加“恢复默认”和参数搜索功能 (33)十SATWE剪重比调整增加“扭转效应明显”选项和“自定义楼层最小地震剪力系数” . 34十一SATWE高级参数中增加“二道防线调整时对梁进行调整”选项 (35)十二SATWE高级参数中增加“按框架梁建模的连梁混凝土等级默认同墙”的选项 (35)十三SATWE前处理增加概念组合查看方式 (36)十四SATWE新增自定义构件刚度折减系数功能 (37)十五SATWE新增二道防线楼层调整系数导入SAUSAGE-D ESIGN结果 (38)十六SATWE性能包络设计可接力SAUSAGE-D ESIGN数据 (39)十七SATWE改进分析模型荷载简图显示 (39)十八SATWE人防梁在抗剪设计时使用真实跨度 (40)十九SATWE修改了钢框架采用二阶弹性设计方法时未放大结构位移的BUG (41)I二十SATWE后处理新增构件信息显示功能 (41)二十一SATWE后处理修改了调整后构件内力的输出 (42)二十二SATWE&PMSAP后处理新增组合轴拉比功能 (43)二十三SATWE&PMSAP后处理文本查看新增“指标汇总” (43)二十四SATWE&PMSAP后处理超限文本查看新增超限选项 (44)二十五SATWE&PMSAP后处理完善转换墙相关展示 (45)第 4 章JCCAD改进说明 (47)一增加读取PMSAP吊车荷载功能 (47)二增加区域荷载显示功能 (48)三改进承台下桩位移动功能 (48)四增加墙下自动布桩功能 (48)五增加基础建模3D视角显示功能 (49)六优化桩冲切计算功能 (49)七改进独基（桩承台）加防水板工程标高判别原则，增加三维标高图形显示 (50)八增加桩位镜像功能 (50)九桩承台独基计算菜单增加配筋率等显示内容 (51)十完善沉降计算书功能，丰富计算书内容，提供可以校核的计算结果 (51)十一增加柱墩定义图形显示功能 (52)第 5 章混凝土施工图改进说明 (53)一区分不同构件模板图 (53)二纠正“×”退出问题 (53)三在墙施工图中提供了新的操作方式 (53)四调整了墙柱大样表的单元格尺寸 (54)第 6 章钢结构模块改进说明 (56)一STS软件改进说明 (56)1门式刚架设计，增加设计图的表达方式 (56)2二维设计增加吊挂恒载的设计 (57)3钢框架设计，增加箱型梁柱连接设计及施工图绘制 (57)4钢框架施工图按最新16SG519(多、高层民用建筑钢结构节点构造详图)增加焊接大样图.. 58 5钢结构施工图增加便捷的T转DWG功能 (58)6钢框架施工图接力三维建模的1点斜杆构件并进行设计 (59)7钢框架施工图接力多塔标高调整模型并进行设计 (59)8改进了柱脚层三维节点显示乱的问题 (59)9门式刚架施工图设计，区分柱脚和抗风柱柱脚设计参数 (59)10二维设计中增加参数说明 (60)11门刚二维设计的风荷载自动布置，增加非标准体型的辅助布置功能 (60)12二维设计其他改进 (61)13钢结构工具箱的改进 (64)二新推出低层冷弯薄壁型钢住宅设计软件CSHCAD (69)1设计完全符合现行国内规范 (69)2建模全面、快捷 (69)3结构设计准确 (70)4详细的计算书输出 (70)5丰富的设计工具 (71)第7 章水池设计软件QY-POOLS改进说明 (73)II一新增功能 (73)1水池增加了设置裂缝宽度限值的功能 (73)2配筋设置中增加柱是否考虑轴压比的选项 (74)3计算结果界面的内力组合查询中增加受力类型的内容，如大偏心受拉，小偏心受压 (75)4自定义有限元网格显示中增加梁柱构件的节点显示 (75)二改进功能 (76)1水池内部设置有配重时，改进了水压计算的一些问题 (76)2温度荷载改为分地上和地下分别考虑，可设置不同的值 (76)3修改了文件名保存问题 (76)4修改了英文计算书中有部分中文的功能 (77)第8 章设计工具集QY-TOOLS改进说明 (78)一新增功能 (78)1对多柱基础，矩形承台和任意形状承台三个模块，当读取PKPM的SATWE数据时,增加了工况号对应的控制内力项 (78)二改进功能 (79)1楼板模块计算书之前缺失荷载信息的内容，现在做了补充 (79)2柱截面强度计算模块，钢筋强度取值问题 (79)3修改了单块矩形板弹性的挠度计算错误 (79)III第 1 章系统性改进一新增PDB数据接口PKPM V3.2版正式发布了结构软件数据接口，即PDB-IO，所有PKPM正版用户均可免费采用该接口对PKPM数据（目前主要为SATWE和PMSAP结果数据）进行二次开发。
绘制剪力墙平法施工图

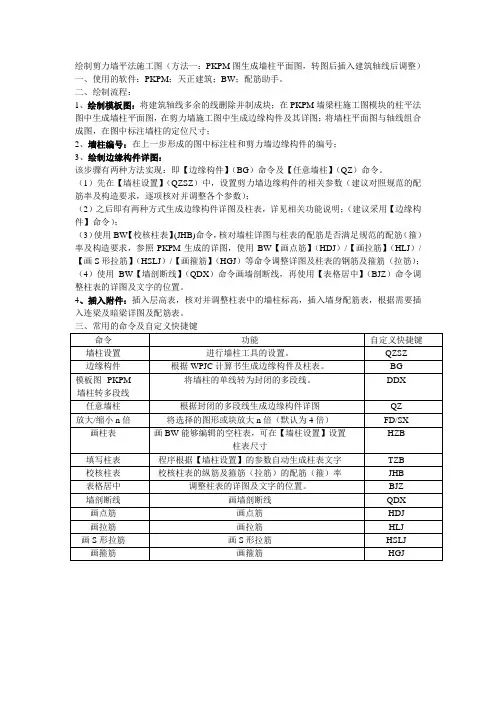

绘制剪力墙平法施工图（方法一：PKPM图生成墙柱平面图，转图后插入建筑轴线后调整）
一、使用的软件：PKPM；天正建筑；BW；配筋助手。
二、绘制流程：
1、绘制模板图：将建筑轴线多余的线删除并制成块；在PKPM墙梁柱施工图模块的柱平法图中生成墙柱平面图，在剪力墙施工图中生成边缘构件及其详图；将墙柱平面图与轴线组合成图，在图中标注墙柱的定位尺寸；
2、墙柱编号：在上一步形成的图中标注柱和剪力墙边缘构件的编号；
3、绘制边缘构件详图：
该步骤有两种方法实现：即【边缘构件】（BG）命令及【任意墙柱】（QZ）命令。
（1）先在【墙柱设置】（QZSZ）中，设置剪力墙边缘构件的相关参数（建议对照规范的配筋率及构造要求，逐项核对并调整各个参数）；
（2）之后即有两种方式生成边缘构件详图及柱表，详见相关功能说明；（建议采用【边缘构件】命令）；
（3）使用BW【校核柱表】(JHB)命令，核对墙柱详图与柱表的配筋是否满足规范的配筋（箍）率及构造要求，参照PKPM生成的详图，使用BW【画点筋】（HDJ）/【画拉筋】（HLJ）/【画S形拉筋】（HSLJ）/【画箍筋】（HGJ）等命令调整详图及柱表的钢筋及箍筋（拉筋）；（4）使用BW【墙剖断线】（QDX）命令画墙剖断线，再使用【表格居中】（BJZ）命令调整柱表的详图及文字的位置。
4、插入附件：插入层高表，核对并调整柱表中的墙柱标高，插入墙身配筋表，根据需要插入连梁及暗梁详图及配筋表。
三、常用的命令及自定义快捷键。
PKPM结构平面施工图
目录画结构平面施工图 (2)第一节 楼板计算和配筋参数 (3)一、绘新图 (3)二、计算参数 (4)三、绘图参数 (8)四、楼板计算 (12)五、预制楼板 (18)六、画板钢筋 (20)七、钢筋表 (26)八、楼板剖面 (27)九、退出主菜单 (27)第二节 钢结构组合楼板 (28)一、组合楼板计算 (28)二、绘制施工图 (29)I画结构平面施工图执行PMCAD主菜单三、画结构面图，执行该模块时应插入S1软件锁。
对于框架结构、框剪结构、剪力墙结构的结构平面图绘制，需要由这项功能菜单作出，本菜单还完成现浇楼板的配筋计算。
对钢结构的平面图，将在STS软件的画结构平面图菜单中调用本程序。
因此，对钢结构平面图的操作，也应按照本说明。
可选取任一楼层绘制它的结构平面图，每一层绘制在一张图纸上，图纸名称为PM*.T，*为层号。
结构平面图上梁墙既可用虚线画，也可用实线画出，一般程序按实线画平面图上梁、墙，用户需用虚线画平面上梁墙时，可修改绘图参数对话框中的参数，类似这样的控制参数，均记录在CFG目录下的“用户绘图参数.MDB”文件中。
本菜单也可完成楼板的人防设计，PKPM系统的楼板人防设计应由本模块完成，如地下室顶板等。
当人防等级非0且板的人防等效荷载非0时，在板内力计算时程序自动取板等效荷载，同时按人防规范计算板的配筋。
每自然层的操作分为：（1）输入计算和画图参数；（2）计算钢筋混凝土板配筋；（3）画结构平面图。
运行文件是PM5W.DLL。
屏幕右侧的菜单主要为专业设计的内容，包括楼板计算、画预制板、楼板钢筋等内容。
下拉菜单的主要内容主要为两大类，第一类是通用的图形绘制、编辑、打印等内容，操作与PKPM通用菜单“图形编辑、打印及转换”相同，可参阅相关的操作手册。
第二类是含专业功能的四列下拉菜单，包括施工图设置、平面图标注轴线、平面图上的构件标注和构件的尺寸标注、大样详图。
与施工图其他模块的内容一致。
2第一节楼板计算和配筋参数程序显示右侧主菜单如下图所示，可用光标或键盘点取相应选择项。
2010 PKPM参数(超详细)解析
一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。
抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”。
如果地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。
这个角度与结构的刚度与质量及其位置有关，对结构可能会造成最不利的影响，在这个方向地震作用下，结构的变形及部分结构构件内力可能会达到最大。
SATWE 可以自动计算出这个最不利方向角，并在WZQ.OUT 文件中输出。
如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。
一般并不建议用户修改该参数，原因有三：①考虑该角度后，输出结果的整个图形会旋转一个角度，会给识图带来不便；②构件的配筋应按“考虑该角度”和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向。
综上所述，建议用户将“最不利地震作用方向角”填到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。
水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合），是按《抗规》5.1.1 条 2 款执行的。
对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果，取不利情况进行配筋包络设计等；而｛斜交抗侧力｝程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需要人为判断。
只有在风荷载起控制作用时，现有的坐标下风荷载不能起到控制结构的最大受力状态，此时填写一个角度（逆时针为正，顺时针为负），让坐标系发生变化，使风荷载在新的坐标系下（如何计算出风荷载产生的内力最大值的角度值？），能起控制作用（控制结构的最大受力状态），改变参数后，地震作用和风荷载的方向（说明两者方向是一致）将同时改变，但地震作用方向已经不是最不利的方向了，故需要在附加地震作用方向上输入一个相反的角度，使地震作用方向应按原坐标系计算，使地震力最大；如不需要改变风荷载的方向，只需考虑其它角度的地震作用时，则无需改变“水平力与整体坐标的夹角”，只增加附加地震作用方向即可。
HJF_PKPM计算软件2010规范版本介绍之二_j
计算倾覆力矩的 “力学标准方式”和“V*H求和方式”
• 第 k 层的框架倾覆力矩
力学标准方式
M [ N kj( xkj xk 0 ) M kj]
* ck j1
nc
V*H求和方式
M ck Vijhij
i k j1
nst nc
计算倾覆力矩的 “力学标准方式”和“V*H求和方式”
竖向地震作用
• 竖向地震作用下结构反应的特点之一
剪力墙、框架柱等竖向构件之间可能存在明显的竖向相互 错动，从而在水平构件中引发显著内力，并导致竖向构件 自身的内力重分配。
竖向错动效应算例
连梁A
框架梁B 某38层框筒结构透视图及典型平面
框架梁A
竖向错动效应算例 在总竖向地震作用基本一致的前提下：
PMSAP
0，30，60三个角度；共六个地震方 向：EX，EY，EX1，EY1，EX2，EY2； MEDIR可取0；2；4；6；
PMSAP
填写MEDIR=4，增加了14~25共12个规定水平力工况
规定水平力
• 对于相对规则的单塔楼结构，采用规定水平力计算的结构 位移比，与02规范方法差别不大，通常在5%以内。
• 总之，总框架与总剪力墙配合的越紧密，二者之间的传力 越显著，两种方法统计的框架倾覆力矩差异越大。
• 反过来，对பைடு நூலகம்独立工作的框架和剪力墙，两种方法是一致 的。 • 力学方式的框架倾覆力矩一方面可以反映框架的数量；另 一方面可以反映框架的空间布置；是更为合理的衡量“框 架在整个抗侧力体系中作用”的指标。
PMSAP
PMSAP可对多方向地震 考虑规定水平力的计算
• 地震方向各编号的含义
1 2 3 4 5 6 7 8 …… EX EY EX1 EY1 EX2 EY2 EX2 EY3 ……
PKPM-PC设计项目-剪力墙结构
PKPM-PC设计应用流程----剪力墙结构本项目结构体系采用装配整体式剪力墙结构，预制构件类型包括预制墙板、叠合梁、叠合板、预制楼梯、预制阳台等；装配范围是4~16层。
本专业具体流程如下图所示：第一章方案设计1装配式基本模型本节主要介绍装配式剪力墙住宅项目中模型的创建过程以及为后期拆分深化准备需要对模型进行的相关调整以及补充工作。
1.1基于结构模型生成在PKPM-PC程序中，建立模型有三种方式。
第一种方式，由PKPM-BIM建筑模块模型转化生成结构模型，进而对模型进行补充及调整；第二种方式，在PKPM-PC程序中利用已有的建模界面菜单项完成整个模型的创建；第三种方式，由于设计院结构专业工程师对PKPM结构设计软件应用程度相对熟练，可采用将PM 建立好的模型导入到PKPM-PC程序中来。
第三种方式可以在很大程度上减少结构专业工程师对于模型创建及转化过程的处理，高质、高效的完成结构模型的生成。
本项目采用以上介绍的第三种方式，即PM模型导入生成PKPM-PC装配式设计分析以及拆分深化结构模型（图1、图2）。
启动程序后，点击“基本”选项卡“导入导出”面板中的“导入PM”工具，找到PM模型文件“剪力墙0.jws”导入到程序中来。
图 1 PM中显示的结构模型图 2 导入PKPM-PC中的结构模型导入到PKPM-PC程序中的模型，保留了原有PKPM软件中PM模块内的标准层及楼层映射关系，同时原有模型中施加的恒、活荷载也全部接力进来（图3）。
图 3 带有荷载信息的PKPM-PC楼层模型1.2模型调整及补充为方便模型拆分方案的有效确定，在指定预制构件前需要对现浇结构模型进行局部调整以及完善。
模型调整主要关注在两大类问题上：第一，设计模型的各构件之间连接节点是否唯一，这一点非常重要，决定着后续模型计算分析能否进行以及分析的准确性（图4）；第二，由于PKPM-PC程序对于构件拆分判断的需要，在指定预制构件前应对墙体和梁构件进行合并工作，被次梁打断的主梁以及一片墙上存在多个洞口的中间节点将被合并（图5）。
PKPM2010新规范版详细介绍
SATWE推荐使用，TAT不推荐使用。
滚轮的操作：可以缩放、平移、旋转。
Pkpm系列都可以渲染现实，比如pm和jccad当鼠标移动到构件的时候可以显示构件的各种信息。
另外，此时可以使用鼠标右键唤出窗口来修改此构件的各个参数。
新版SATWE能够计算上部刚度。
考虑上部结构刚度的基础计算更合理。
如果考虑了上部结构刚度，基础梁的弯矩会重分布。
一般选择“施工模拟1”。
但有时“施工模拟1”的结果明显不合理，这是需选“施工模拟2”，可以减少柱底的剪力和轴力分布不合理的情况。
如果是框剪结构，选“模拟施工2”。
杆件截面剪力不均匀系数在新程序中可以输入。
虽然程序提供了荷载组合系数的编辑功能，但一般不要更改。
另外，在程序中没有给出全部的荷载组合系数的编辑功能，在程序中就按照规范数值来计算。
比如恒荷为主的的荷载组合系数 1.35，标准组合的荷载组合系数1。
在SATWE底层计算结果中给出了各种荷载组合的说明，其他层的结果文件没有这些说明。
程序能计算侧向土压力对地下室墙体的作用。
底框结构必须按照砖混计算。
底部框架可以用SATWE计算，在SATWE中要选“砌体结构”选项，并选底框底层数。
计算方法要用规范算法，不要用有限元。
还要选“底框”来画图。
底框箍筋全长加密。
腰筋不能小于14，腰筋受拉锚固。
梁钢筋伸入柱中。
需要去掉构造柱，检查支座情况。
在讲座中，推荐多看文本文件信息。
有很多信息在图形结果中没有。
PM变化：l 取消检查模块l 增加了设计参数：n 需要选择结构形式：框架的底层柱根放大25％，而框架剪力墙不放大；如果选择高层则套用《高规》。
n 不同主材的选择。
n 可以填保护层厚度。
ho=h-保护层厚度－12.5mmn 可以填地下室层数，但必须是四周完全被土包围才是地下室。
地下室不考虑风荷载，地下室验算墙的抗侧压力。
n 可以填和基础相连最高层。
和基础相连的层全部按嵌固考虑。
并且这些层的荷载都传到基础程序中。
l 新规范版可以读取旧规范版本数据，但需要补充设计参数。
2010版PKPM软件建筑、结构、设备、节能详解集合(堪称经典)
技术条件,直接交换数据,各计算机共享打印机、绘图机,充分发挥整个系统运行效率。 对于本系统建筑工程概预算， 施工技术， 施工项目管理和企业信息化方面软件的内容， 还可见另册资料介绍。
PKPM 设计 CAD 系统各软件联系框图
建筑设备系列 给排水 WPM 电 气 EPM 采 暖 HPM 通风空调 CPM 等 建筑节能系列 PBEC、HEC、 CHEC、WHEC 及 PBECA 等
pkpm设计cad系统各软件联系框图建筑设备系列给排水wpm电气epm采暖hpm通风空调cpm等建筑设计系列apmabd等建筑节能系列pbechecchecwhec及pbeca等砌体结构辅助设计软件qiti结构平面设计pmcad钢结构设计sts多高层空间有限元分析satwe多高层三维分析薄壁柱模型tat特殊多高层建筑结构分析与设计软件pmsap框排架连续梁计算及绘图pk结构施工图辅助设计楼板梁柱剪力墙楼梯设计ltcad等基础设计jccad特种设计系列
中 国 建 筑 科 学 研 究 院 PKPM CAD 工程部 2009 年 2 月
☆ PKPM 系列建筑工程 CAD 系统各软件功能简介
………1—31
结构部分
一、 结构平面计算机辅助设计软件 《PMCAD》 ……………………………………… 3 二、 钢筋砼框架、框排架、连续梁结构计算与施工图绘制软件 《PK》……………… 3 三、 高层建筑结构空间有限元分析软件 《SATWE》 …………………………… …… 4 四、 多、高层建筑结构三维分析程序 《TAT》………………………………………. 4 五、 复杂多层及高层建筑结构分析与设计软件 《PMSAP》……………………………. 5 六、 多层及高层建筑结构弹塑性静、动力分析软件 《EPDA》………………………… 6 七、 高精度平面有限元框支剪力墙计算及配筋 《FEQ》…………………………………6 八、 楼梯计算机辅助设计软件 《LTCAD 》…………………………………………… 6 九、 剪力墙结构计算机辅助设计软件 《JLQ》……………………………………………7 十、 钢筋混凝土基本构件设计计算软件 《GJ》…………………………………………… 7 十一、 基础 CAD 设计软件 《JCCAD》（S-5） …………………………………………… 7 十二、 箱形基础 CAD 《BOX》…………………………………………………………… 8 十三、 复杂楼板分析与设计软件 《SLABCAD》…………………………………………… 8 十四、 钢结构计算和绘图软件 《STS》…………………………………………………… 9 十五、 钢结构重型工业厂房设计软件 《STPJ》…………………………………………… 11 十六、 钢结构详图设计软件 《STXT》……………………………………………………12 十七、 温室结构设计软件 《GSCAD》…………………………………………………… 13 十八、 预应力混凝土结构设计软件 《PREC》……………………………………………… 15 十九、 砌体结构辅助设计软件 《QITI》 ………………………………………………… 15 二十、 烟囱分析设计软件 《Chimney》…………………………………………………… 16 二十一、筒仓结构设计分析软件 《SILO》…………………………………………………… 16 二十二、建筑结构鉴定加固软件——《JDJG》………………………………………………… 17
剪力墙平法施工图
筋。
Page 9
1.列表注写方式
（3）剪力墙梁表
①墙梁编号
构件名称 连梁
连梁（对角暗撑配筋） 连梁（交叉斜筋配筋） 连梁（集中对角斜筋配筋）
暗梁 边框梁
代号 LL LL(JC) LL(JX) LL(DX) AL BKL
序号 xx xx xx xx xx xx
（2）剪力墙柱表
Page 7
1.列表注写方式
（2）剪力墙柱表
①墙柱的编号
墙柱类型 约束边缘构件 构造边缘构件 非边缘暗柱
扶壁柱
代号 YBZ GBZ AZ FBZ
序号 xx xx xx xx
Page 8
1.列表注写方式
（2）剪力墙柱表
②墙柱的截面配筋图，截面 中有部分尺寸未注明时表 示该尺寸与标准构造详图 取值相同。
Page 10
1.列表注写方式
（3）剪力墙梁表
②墙梁所在楼层号。与结构层高 及结构层楼面标高表对应。
③墙梁顶面标高高差。系指相对 于墙梁所在结构层楼面标高的 高差值。高于者用正值表示， 低于者用负值表示，此栏不注 表示没有高差。
Page 11
1.列表注写方式
（3）剪力墙梁表
④墙梁截面尺寸，上部纵筋，下 部纵筋和箍筋的具体数值
Page 16
3.思考题Leabharlann 1 剪力墙列表注写方式中都有哪些表格？
如何？
2 剪力墙截面注写方式中墙梁的标注有“Nф12@100”
的标注表示何意？
Page 17
谢谢
用适当比例原位放大绘制剪力 墙平面布置图，其中对墙柱绘 制配筋截面图；对所有墙柱、 墙身、墙梁按前面的规则编号， 并分别在相同编号的墙柱、墙 身、墙梁中选择一根墙柱、墙 身、墙梁进行标注，规定如下：
PKPM2010(v1.2)更版说明
一、 新增功能................................................................................................................ 24 二、 功能改进................................................................................................................ 27 三、 推出基础及岩土工具箱软件JCYT ...................................................................... 28
对于多塔结构，当各塔周期差异较大时，可能无法根据两个基本周期确定整个结构的调 整系数，此时应该按单塔计算或者自行指定调整系数。 2
第一部分 SATWE、PMSAP、TAT 参数与分析设计的改进要点
6. 嵌固端以下不再计算规定水平力：由于嵌固端以下不做扭转位移比的限制，因此不再对 嵌固端以下楼层施加规定水平力。
第二部分 施工图及工程量统计改进要点 ...........................、
第三部分
施工图公共部分.................................................................................................... 14 梁施工图................................................................................................................ 14 柱施工图................................................................................................................ 15 板施工图................................................................................................................ 15 墙施工图................................................................................................................ 16 工程量统计STAT-S .............................................................................................. 16
PKPM剪力墙施工图
剪力墙施工图第一节 概述在 PKPM 结构设计软件中的“施工图设计”包含“剪力墙施工图” ，可用于绘制钢筋混凝土结构 的剪力墙施工图。
执行剪力墙施工图模块时应插入 S-4 软件锁。
在使用时可指定依据整体分析软件 SATWE、TAT 或 PMSAP 的计算分析结果选配钢筋。
如果使 用 SATWE 计算结果，程序将读取 Border_M.SAT 和 JLQPJ.SAT 文件的内容。
使用 TAT 或 PMSAP 结 果时，上述两个文件的后缀（扩展名）相应替换为.TAT 和.SAP。
如果在 SATWE 中应用了“剪力墙 组合配筋修改及验算”并在剪力墙施工图程序中指定使用该种结果，则用 Border_3M.SAT 替代 Border_M.SAT。
一、一般流程该程序通常的使用流程示意如 图 1。
首先用PMCAD程序输入工程模型及荷载等信息， 再用PKPM 系列软件中任一种多、高层结构整体分析软件（SATWE、TAT或PMSAP）进行计算。
由墙施工图程 序读取指定层的配筋面积计算结果，按使用者设定的钢筋规格进行选筋，并通过归并整理与智能分 析生成墙内配筋。
可对程序选配的钢筋进行调整。
程序提供“截面注写图”和“平面图+大样”两种 剪力墙的施工图表示方式，用户可随时可在“截面注写图”和“平面图+大样”方式间切换。
PM 输入模型 设定墙筋标准层SATWE、TAT 或 PMSAP 整体分析设定选筋参数等选项读取指定层的计算结果绘制施工图 板 梁 柱 …… 墙调整程序选配的钢筋 任选出图 截面注写图 平面图+大样 下一层图1 常用流程仅在 PMCAD 中输入工程模型、未经结构计算的情况下也可以利用“墙施工图”程序中的输入 功能画施工图，这样构件的配筋和细部尺寸需完全由使用者逐项输入。
推荐的用法仍是以整体分析 的结果为基础画施工图。
二、主要功能1.设计范围 施工图辅助设计的主要内容包括： （1）相交剪力墙交点处的墙柱配筋，包括与柱相连的剪力墙端柱配筋、若干剪力墙相交处的翼 墙和转角墙配筋； （2）剪力墙洞口处的暗柱配筋； （3）剪力墙的墙体（也叫分布筋）配筋； （4）剪力墙上下洞口之间的连梁（也叫墙梁）配筋。
pkpm剪力墙荷载布置
pkpm剪力墙荷载布置PKPM剪力墙荷载布置。
一、荷载类型。
1. 竖向荷载。
- 自重。
- 剪力墙的自重是一个重要的竖向荷载。
在PKPM中，程序会根据剪力墙的材料（如混凝土）密度、墙厚和墙高自动计算其自重。
混凝土的密度一般取25kN/m³左右。
例如，一堵墙厚为200mm，墙高为3m的混凝土剪力墙，其自重计算为：q =25×0.2×3 = 15kN/m（这里的q为单位长度墙的自重）。
- 楼面传来的恒载和活载。
- 对于与剪力墙相连的楼面，楼面的恒载（如楼面结构层、面层、保温层等重量）和活载（人员、家具等可变荷载）会以集中力或分布力的形式传递到剪力墙上。
在PKPM建模时，需要准确输入楼面的恒载和活载取值。
例如住宅楼面活载一般取2.0kN/m²，恒载根据楼面做法不同取值，如结构板厚100mm的混凝土板，恒载大约为q=(0.1×25 + 楼面面层等重量)kN/m²。
这些荷载会通过楼板与剪力墙的连接关系，按照结构力学的原理传递到剪力墙上。
2. 水平荷载。
- 风荷载。
- 地震作用。
- 地震作用也是水平荷载的一种。
PKPM在计算地震作用时，首先根据建筑物的抗震设防烈度、场地类别、设计地震分组等确定地震影响系数。
例如，抗震设防烈度为7度（0.1g），场地类别为Ⅱ类，设计地震分组为第一组时，根据规范可查得相应的地震影响系数。
然后考虑建筑物的质量分布（包括剪力墙的质量），通过振型分解反应谱法或底部剪力法计算出地震作用标准值。
对于剪力墙结构，地震作用主要通过墙肢的弯曲和剪切变形来抵抗，在PKPM中会将计算得到的地震作用合理地分配到各个剪力墙墙肢上。
二、荷载布置步骤。
1. 建模阶段。
- 在PKPM的建模界面中，准确地建立剪力墙的几何模型。
包括墙的长度、厚度、高度等尺寸信息。
例如，对于一个规则的住宅建筑，按照建筑平面图准确绘制剪力墙的位置和尺寸。
- 输入与剪力墙相关的材料信息，如混凝土强度等级。
PKPM调整模型之剪力墙结构
6.剪力墙布置应当尽量避免出现短肢剪力墙，否则配筋量将增加。
ቤተ መጻሕፍቲ ባይዱ1. 周期。自振周期过小则说明墙太多，自振周期过大则说明墙太少；
2. 层间位移。层间位移应当比规范限制略小，若小太多则说明墙太多；
3. 扭转位移比。理想的扭转位移比应当在1.2左右，若位移比太大（如大于1.4），则说明剪力墙分布不均匀导致刚度分布不均匀。
4. 振型。前三个振型应当为“平平扭”，且其振型参与系数应接近1.0，否则说明剪力墙分布不均匀导致刚度分布不均匀。
PKPM10差异
4．配筋差异
1）长度系数不同：10版取消了混凝土柱按7.3.11-3条计算长度系数的方式，长度 系数不同，造成柱设计结果的差异。
2）轴压力二阶效应新旧规范对偏压构件考虑轴压力的附加弯矩影响 的方式不同，造成柱设计结果的差异。
2．单工况内力差异
1）10版连梁仅在计算地震作用时进 行刚度折减，旧版在所有工况下均折减，造成恒、活、风荷载等工况下的内力差异。
2）薄弱层地震内力 放大系数，旧版取1.15，10版缺省值为1.25。
3）0.2V0调整、剪重比调整、框支柱剪力调整等、框筒结构 剪力调整、板柱结构风荷载剪力调整等，根据新旧规范要求不同，造成调整结果的差异。
3）保护层厚度的差异旧版保护层厚度含义为截面外缘到纵筋的厚 度，10使厚度一致。
4）规范相关的条文区 别规范有关构件设计、构造等要求不同，造成设计结果的差异。
由于10版针对规范进行了大量的改进，上 述仅列举了几条典型的可能造成差异的原因，如果新旧版本差异很大时，对结果有疑义时，应按上述顺序 ，从整体分析结果—〉单工况内力—〉组合内力—〉配筋结果逐级进行比较，确定产生差异的原因。
1．周期、振型的差异
1）剪力墙单元划分方式的改进08新版和10版采用与05版不同的剪力墙单元划分 方式，改进了墙元网格质量，造成有限元分析结果的差异，对于带剪力墙的结构，新旧版本的分析结果将 存在一定差异。
2）梁刚度系数10版如果勾选“梁刚度系数按2010规范取值”，每根梁的刚度系数将通过 计算确定，与旧版存在差异，造成结构刚度不同。
剪力墙平法施工图
精选课件
14
剪力墙平面布置图可采用适当比例单独绘制，也可与柱 或梁平面布置图合并绘制。
当剪力墙较复杂或采用截面注写方式时，应按标准层分别 绘制剪力墙平面布置图。
对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位 尺寸。
精选课件
15
剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。
列表注写方式
指分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应 于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何 尺寸与配筋具体数值的方式，来表示剪力墙平法施工图（ 见 《平法》3.2.6a及图3.2.6b ）
精选课件
16
1.剪力墙柱表内容：
（1）注写墙柱编号以及绘制截面配筋图 编号由墙柱类型代号和序号组成
精选课件
17
Hale Waihona Puke 此外需注意以下几点：对于约束边缘端柱YDZ，需增加标注几何尺寸 bc 。hc
该柱在墙身部分的几何尺寸按本图集YDZ的标准构造详图取 值，设计不注。当设计者采用与该构造详图不同的做法时，应 另行注明。
选用适当比例原位放大绘制剪力墙平面布置图，其中对墙 柱绘制配筋截面图；对所有墙柱、墙身、墙梁分别按规定进 行编号，并分别在相同编号的墙柱、墙身、墙梁中选择一根 墙柱、一道墙身、一根墙梁进行注写。
从相同编号的墙柱中选择一个截面，标注全部纵筋及箍筋 的具体数值
其中要注意：
（1）对于约束边缘端柱YDZ，需增加标注几何尺寸 bc h。c 该柱在墙身部分的 几何尺寸按本图集YDZ的标准构造详图取值，设计不注。当设计者采用与该构 造详图不同的做法时，应另行注明；
精选课件
5
抗震墙设置构造边缘构件的最大轴压比
等级或烈度 轴压比
pkpm出剪力墙梁表
pkpm出剪力墙梁表
剪力墙的平面布置
1.宜均匀布置在建筑物周边，平面形状变化及恒载较大的部位，间距不宜过大
2.建筑平面形状凹凸，宜布置在凸出部分的端部附近；
3.宜布置T形、L形和[形等，不宜布置一字形
4.单片剪力墙底部承担的水平剪力不应超过结构底部总水平剪
力的30%
5.宜贯通建筑全高，宜避免刚度突变
6.楼、电梯间等竖井宜尽量与靠近的抗侧力结构结合布置；
7.各主轴方向的侧向刚度接近。
8.长矩形平面或平面有一部分较长的建筑
9.横向（短边）满足下表，纵向（长边）不宜集中布置在两尽端。
pkpm-剪力墙设计
ρsw
=
Asw bw s
剪力墙水平和竖向分布筋构造要求
¾ 加强部位：剪力墙底层及顶层；现浇山墙；楼电梯间墙；内纵墙端开间；抗震剪力 墙的塑性铰区。
9、抗震延性悬臂剪力墙的设计和构造 ¾ 在抗震结构中，应当设计延性剪力墙，要使悬臂剪力墙具有延性，就要：①控制塑 性铰在某个恰当的部位出现；②在塑性铰区防止过早出现剪切破坏（即按强剪弱弯 设计），并防止过早出现锚固破坏（强锚固）；③在塑性铰区改善抗弯及抗剪钢筋构 造，控制斜裂缝开展，充分发挥弯曲作用下抗拉钢筋的延性作用。
6、抗剪承载力计算公式 ¾ 偏心受压及受拉斜截面抗剪承载力验算公式 ¾ 无地震作用组合时：
¾ 有地震作用组合时：
¾ 剪跨比: λ = M Vhw0
¾ 当截面受拉力而使公式右边第一项小于 0 时，取其等于 0，验算时不考虑混凝土作 用，取:
6、剪力墙截面尺寸及剪压比限制 ¾ 为了避免剪力墙斜压破坏，要限制剪压比，即混凝土截面平均剪应力与混凝土抗压 强度比值，为此，剪力墙的截面尚应符合下列要求:
(3)有翼缘或明柱的 I 字形剪力墙可减小受压区高度，延性较好 ; (4)分布钢筋配筋率高，受压区加大，对弯曲延性不利，但它可以提高抗剪能力，防止 脆性破坏; (5)提高混凝土强度可以减小受压区高度，也可提高延性。
10、剪力墙的塑性铰区和加强部位 ¾ 悬臂剪力墙都在底部弯矩最大，底截面可能出现塑性铰。塑性铰区也是剪力最大的
¾ 剪跨比 M /Vhw 小于 1 的剪力墙属于矮墙。
¾ 矮墙几乎都是剪切破坏。因此在矮墙中限制名义剪应力、并加大抗剪钢筋是防止其 突然出现脆性破坏 的主要措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙施工图第一节 概述在 PKPM 结构设计软件中的“施工图设计”包含“剪力墙施工图” ，可用于绘制钢筋混凝土结构 的剪力墙施工图。
执行剪力墙施工图模块时应插入 S-4 软件锁。
在使用时可指定依据整体分析软件 SATWE、TAT 或 PMSAP 的计算分析结果选配钢筋。
如果使 用 SATWE 计算结果，程序将读取 Border_M.SAT 和 JLQPJ.SAT 文件的内容。
使用 TAT 或 PMSAP 结 果时，上述两个文件的后缀（扩展名）相应替换为.TAT 和.SAP。
如果在 SATWE 中应用了“剪力墙 组合配筋修改及验算”并在剪力墙施工图程序中指定使用该种结果，则用 Border_3M.SAT 替代 Border_M.SAT。
一、一般流程该程序通常的使用流程示意如 图 1。
首先用PMCAD程序输入工程模型及荷载等信息， 再用PKPM 系列软件中任一种多、高层结构整体分析软件（SATWE、TAT或PMSAP）进行计算。
由墙施工图程 序读取指定层的配筋面积计算结果，按使用者设定的钢筋规格进行选筋，并通过归并整理与智能分 析生成墙内配筋。
可对程序选配的钢筋进行调整。
程序提供“截面注写图”和“平面图+大样”两种 剪力墙的施工图表示方式，用户可随时可在“截面注写图”和“平面图+大样”方式间切换。
PM 输入模型 设定墙筋标准层SATWE、TAT 或 PMSAP 整体分析设定选筋参数等选项读取指定层的计算结果绘制施工图 板 梁 柱 …… 墙调整程序选配的钢筋 任选出图 截面注写图 平面图+大样 下一层图1 常用流程仅在 PMCAD 中输入工程模型、未经结构计算的情况下也可以利用“墙施工图”程序中的输入 功能画施工图，这样构件的配筋和细部尺寸需完全由使用者逐项输入。
推荐的用法仍是以整体分析 的结果为基础画施工图。
二、主要功能1.设计范围 施工图辅助设计的主要内容包括： （1）相交剪力墙交点处的墙柱配筋，包括与柱相连的剪力墙端柱配筋、若干剪力墙相交处的翼 墙和转角墙配筋； （2）剪力墙洞口处的暗柱配筋； （3）剪力墙的墙体（也叫分布筋）配筋； （4）剪力墙上下洞口之间的连梁（也叫墙梁）配筋。
以上设计程序均可自动完成，也可以人工干预、修改配筋截面的形式、钢筋的根数、直径及间 距。
2.施工图形式 软件提供两种表达方法的剪力墙结构施工图。
（1）剪力墙结构平面图、节点大样图与墙梁（连梁）钢筋表 在剪力墙结构平面图上画出墙体模板尺寸，标注详图索引，标注墙竖剖面索引，标注剪力墙分 布筋和墙梁编号。
在节点大样图中画出剪力墙端柱、暗柱、翼墙和转角墙的形式、受力钢筋与构造钢筋。
墙梁钢筋用图表方式表达。
也可将大样图和墙梁表附设在平面图中。
（2）剪力墙截面注写施工图 参照“平法”图集，在各个墙钢筋标准层的平面布置图上，于同名的墙柱、墙身或墙梁中选择 一个直接注写截面尺寸和配筋具体数值（对墙柱还要在原位绘制配筋详图） ，其它位置上只标注构件 名称。
三、主菜单在 PKPM 系列设计软件的主菜单中，剪力墙施工图位于“结构”页内的“墙梁柱施工图”项下。
图2 剪力墙施工图程序在主菜单中的位置四、界面软件菜单界面布置如下图所示。
下拉菜单及工具栏为各施工图模块的通用功能，除切换“截面 注写图”和“平面图+大样”方式的下拉框外，均在本说明前面专门章节统一介绍。
对于图中的线条、 文字等图素均可执行针对图形本身的画图、编辑操作，此类操作不会改变构件的布置、配筋记录等 设计数据。
熟练的使用者可在命令行（提示区）输入 CFG 图形平台系统的命令。
关于这部分的说明 请参阅图形编辑、打印及转换程序 TCAD 的相关内容。
以下主要介绍右侧菜单的使用。
下拉菜单 及工具栏提示区 （命令行） 状态栏图形区右侧菜单图3 界面概览五、相关名词1.墙柱 包括端柱、翼柱、暗柱等三类边缘构件。
边缘构件名称请参阅《混凝土结构设计规范》之 11.7.18 和 11.7.19 条。
程序中将端柱、翼墙和转 角墙统称为“节点墙柱” 。
各墙肢厚度和端柱中的柱尺寸依照 PMCAD 中输入的数据，用户在本模块可调整墙肢长度。
本程序中暗柱专指剪力墙洞边暗柱。
单片墙尽端的边缘构件按暗柱的要求设计，在编辑时用节 点墙柱的对话框修改。
墙柱的配筋结果可与结构分析模块中的“边缘构件”图相对照。
2.阴影区 即上述规范条文附图中以阴影示意的部分。
本程序中的“阴影区长”不包括核心区的尺寸，请 参考下文“核心区”的附图。
3.拉结区 指约束边缘构件中配箍特征值为λv/2 的区域。
程序中按这一区域仅布置拉筋而无箍筋的情况计 算。
4.核心区 端柱的核心区指按柱输入的构件范围，通常是突出墙面的。
对翼墙柱，程序中将阴影区内各相交墙肢公共的部分称为“核心区” 。
程序中所称“墙肢”一般 指核心区以外的墙体，如下图所示。
拉结区 阴影区核心区图4 节点墙柱示意5.墙梁 将上下层洞口间的墙称为墙梁，也称连梁。
程序中缺省配筋形式为上下对称配筋，箍筋为双肢 箍。
墙梁跨度应大于 200mm （对跨度小于 200mm 的洞口不予考虑） 程序根据计算结果确定墙梁高。
。
第二节 钢筋标准层墙施工图程序中使用“墙钢筋标准层”的概念，以此适应较复杂的工程中若干结构标准层差异 不大而采用相同的墙配筋的需要。
同一个钢筋标准层选钢筋时，程序将对每个构件取该钢筋标准层包含的所有楼层的同一位置构 件的最大配筋计算结果。
首次执行剪力墙施工图程序时，程序会按结构标准层的划分状况生成默认 的墙钢筋标准层。
用户可根据工程实际状况，进一步将不同的结构标准层也归并到同一个钢筋标准 层中，只要这些结构标准层的墙截面布置相同。
因为按照目前施工图程序的钢筋标准层概念，定义 了多少个钢筋标准层，就应该画多少层的剪力墙施工图。
因此，用户应该重视钢筋标准层的定义， 使它既有足够的代表性，省钢筋，又足够简洁，减少出图数量。
可在程序执行过程中调整各自然层与墙钢筋标准层间的归属关系，不再要求重设墙钢筋标准层 后重新生成全部墙配筋。
也就是说在画过若干层墙施工图后还可以再调整这一归属关系。
但需注意： 如果对已画图的楼层重新设置了墙钢筋标准层，当前工程文件夹中的图纸文件内所标注的文字未更 新，可能与后设置的楼层关系不符，一般需要重新绘制影响到的各层施工图。
设定钢筋标准层的对话框与梁施工图相同。
可在左侧的树形表中拖动自然层的名称到所属的钢 筋标准层之下，也可在右侧的表格中点取要修改其所属墙钢筋标准层的自然层行的“钢筋层”栏， 在出现的下拉框中选择适当的墙钢筋标准层名称。
在该对话框中左右两部分所做的设置是等效的，使用者可以只关注其中之一。
图5 设定标准层对话框中的 “增加” 按钮表示在既有的墙钢筋标准层之外新增； “更名” 是针对墙钢筋标准层 （结 构标准层的名称已在建模程序中指定，不能在此处更改）“清理”指清除未用到的（不包含任何自 ； 然层的）钢筋标准层。
“合并”指将用户选定的若干钢筋标准层合并。
梁、板、柱、剪力墙等不同构件设置的钢筋标准层是相互独立的，互不影响。
第三节 墙内构件编辑一、墙柱对暗柱、端柱、翼墙柱、转角墙等边缘构件统一称为“墙柱” ，程序根据点取的位置调用不同的 对话框。
剪力墙边缘构件的相关规定见《混凝土结构设计规范》第 11.7.17～11.7.19 条， 《高层建筑混凝土 结构技术规程》第 7.2.15～7.2.17 条， 《建筑抗震设计规范》(GB 50011-2010)第 6.4.5 条。
1.确定墙柱形状 墙柱构件的形状多按规范中边缘构件的最小值确定。
使用 SATWE 等计算程序时，软件已针对各 边缘构件初步确定了基本形状。
在画施工图时，程序在此基础上进一步判断各构件的周边几何条件， 修正墙柱形状。
如果在墙柱构件范围内遇到墙体尽端或与墙端的距离很小，则以到墙端的尺寸为墙肢长。
如果两个边缘构件之间的净距小于设定的下限值，这两个构件就会被合并。
合并后的纵筋面积 不小于两个构件的计算配筋值之和，配筋率、配箍率取合并前两个构件的较大值。
图6 构件合并2.配筋方式 确定墙柱配置纵筋的根数及规格的方法详见“读取计算结果”的说明。
获得纵筋的根数后，首先确保构件各角点布置纵筋，然后按每一墙肢设置箍筋的需要布置纵筋。
剩余的纵筋大体上沿墙柱周边均匀布置。
矩形（或称一字形）小墙段按柱的要求，将计算配筋设置在两端，另两个侧边按构造要求的最 大间距布置相同规格的纵筋。
这里所称的“小墙段”需满足以下两个条件之一：墙长不大于墙厚的 4 倍；墙长不大于 800 ㎜。
在完成纵筋布置后，沿各墙肢和构件外轮廓安排箍筋，再按“隔一拉一”和“无支长度不大于 300”的要求增补单肢箍。
统计一道箍筋的总长，按构件配箍率要求确定箍筋的规格。
同一平面上外形相同而配筋量差异在设定的范围（参见“工程设置→构件归并范围” ）内时，归 并为同一类构件。
此过程对各墙钢筋标准层分别进行。
用户应注意：相同的构件名称在不同的墙钢 筋标准层一般代表不同的形状和配筋。
《混凝土结构设计规范》表 11.7.19 针对构造边缘构件设定了纵筋最小根数、直径和箍筋最小直 径、最大间距限值，约束边缘构件应更严格，因此程序中生成各类墙柱配筋时均考虑满足此要求。
3.墙柱一般编辑操作 对于已按计算结果读入的构件配筋，可做进一步的编辑。
可以用右侧菜单的“编辑墙柱”命令，按程序提示拾取所关注的构件编辑其尺寸及配筋，也可 以在提示区末行显示“命令： ”提示符时双击由构件引出的文字，调出相应的对话框。
在墙柱文字上或其轮廓范围内点右键，选择“复制墙柱” ，程序将随光标移动显示所选构件的轮 廓。
在移动到目标位置后，点左键确认。
可以在复制过程中点右键，在弹出的菜单上选择“镜像”或“旋转”以实现更灵活地复制。
如 选择“继续”则忽略这一次右键操作，按原形状平移构件轮廓；如选择“退出”则取消此次复制操 作。
图7 复制墙柱4.节点墙柱 对多道墙相交位置的墙柱，程序提供“节点墙柱”对话框。
这里所说的“节点”与 PM 建模程序 中的概念相同。
交汇于构件所在节点的每段墙称为一个墙肢，通常不包含各道段墙的公共区域。
阴影区即《混 ，拉结区是“配箍特征值为λv/2 的区域” 。
凝土结构设计规范》所称“配箍特征值为λv 的区域” 如果所选位置不包含建模时按“柱”输入的部分，程序将显示如下对话框。
墙肢表以上的部分 反映整个构件的属性，表格中每一行代表一个墙肢。
图8 节点墙柱纵筋编辑框可接受至多六种规格的主筋，按形如 6C25+10C20 的格式输入。
为便于输入，以字母 A～F 代表不同型号钢筋，依次对应 HPB300、HRB335、HRB400、HRB500、CRB550、HPB235，在 图形区显示为相应的钢筋符号。
