网络系统集成与工程设计 第3章 综合布线技术与工程设计
网络系统集成综合布线设计
18
◆3.1.2工作区子系统设计要点 ◆（1）从RJ-45插座到设备的连线用双绞线，长度 一般不超过6m。 ◆（2）RJ-45插座须安装在墙壁上或不易碰到的地 方，插座距离地面30cm以上。 ◆（3）插座和插头（与双绞线）按照标准线序接线。 ◆3.1.3工作区子系统适配器的选用要求 ◆（1）在设备连接器处采用不同信息插座的连接器 时，可以用专用电缆或适配器； ◆（2）当在单一信息插座上进行两项服务时，应用 “Y”型适配器；
◆
11
1.6 校园网所需信息点的分布
◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ 楼层 数据点 第一层 第二层 第三层 第四层 第五层 第六层 第七层 第八层 第九层 第十层 合计 165 语音点 0 20 20 20 20 20 20 15 15 15 27 信息点小计 0 0 2 22 1 21 0 20 0 20 0 20 0 20 8 23 8 23 8 23 192 165 双孔信息插座 0 20 20 20 20 20 20 15 15 15
29
◆ 6）尽量远离存放危险物品的场所和电磁干扰源； ◆ 7）设备间的地板负重能力应为500kg/平方米。 ◆ 8）根据结构化布线系统的要求，在配线间采用19”标准机 柜。 ◆ 9）结构化布线系统中典型的配线间，其可以走进人的最 小安全尺寸是120X150cm，标准的天花板高度为240cm，门的 大小至少为高2.1M，宽1M，向外开。在主、楼层配线间， 最好有供放置设备的设备柜，其大小可按设备的尺寸而定。 在设备间尽量将设备柜放在靠近竖井的位置。 ◆ 管理子系统设置在楼层配线间内，连接垂直子系统和 各水平子系统，由各楼层配线架及相关交联、互联、跳线 和插头以及各种颜色的标签等装置组成。通过使用颜色编 码，实现配线管理，可以灵活地改建和调整线路、使得追 踪等变得很容易，极大地方便了系统布线调试和线路重新 调整，它是综合布线灵活性的关键所在。

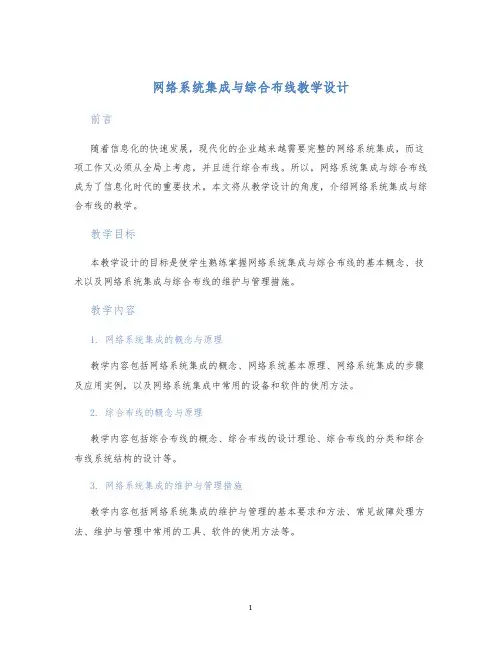

网络系统集成与综合布线教学设计
网络系统集成与综合布线教学设计前言随着信息化的快速发展，现代化的企业越来越需要完整的网络系统集成，而这项工作又必须从全局上考虑，并且进行综合布线。
所以，网络系统集成与综合布线成为了信息化时代的重要技术。
本文将从教学设计的角度，介绍网络系统集成与综合布线的教学。
教学目标本教学设计的目标是使学生熟练掌握网络系统集成与综合布线的基本概念、技术以及网络系统集成与综合布线的维护与管理措施。
教学内容1. 网络系统集成的概念与原理教学内容包括网络系统集成的概念、网络系统基本原理、网络系统集成的步骤及应用实例，以及网络系统集成中常用的设备和软件的使用方法。
2. 综合布线的概念与原理教学内容包括综合布线的概念、综合布线的设计理论、综合布线的分类和综合布线系统结构的设计等。
3. 网络系统集成的维护与管理措施教学内容包括网络系统集成的维护与管理的基本要求和方法、常见故障处理方法、维护与管理中常用的工具、软件的使用方法等。
教学方法1. 课堂教学通过讲解、演示、实践等方式，帮助学生了解网络系统集成与综合布线的基础知识和技术以及相关设备和软件的使用方法。
2. 实验教学在实验室中进行实际的网络系统集成和综合布线操作，让学生实践操作，掌握实际应用技巧和方法。
3. 课堂讨论通过课堂讨论的形式，引导学生自主思考，提高学生的综合分析能力和解决问题的能力。
教学评估通过课堂回答问题、实验操作、课后作业考核、期末考试等方式，进行教学效果的评估。
总结网络系统集成与综合布线是现代企业必须面对的技术问题，也是未来信息化发展的趋势，因此，教学设计被显得尤为必要。
通过系统的教学，可以充分培养学生的应用能力和综合素质，为他们将来的实践工作打下坚实的基础。

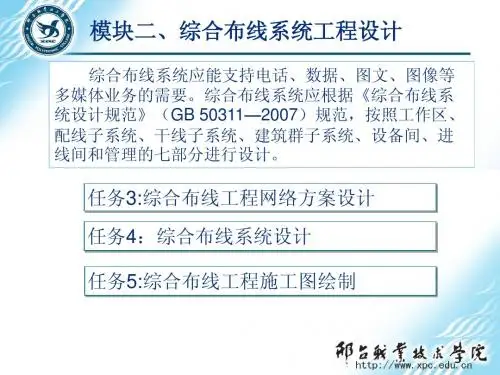

网络综合布线实用技术第3版任务3 综合布线工程网络方案设计
3.2.2 综合布线系统实际工程
分散设置的建筑群的各幢房屋建筑内都需设置入口设 施，其引入缆线的结构如图3.10所示。
3.2.3 综合布线系统的链路和信道
1 信道的定义与范围
信道的范围目前有两种定义： （1）狭义信道：是指传送信号的传输媒质，其范围仅指从 发送设备到接收设备之间的传输媒质，不包括两端设备，传输媒 质有电缆、光纤光缆。 （2）广义信道：所指的范围较狭义信道要广，除狭义信道 的传送信号传输媒质外，还包括各种信号的转换设备，以及两端 终端设备，例如发送设备、接收设备、调制解调器等。 根据国家标准《综合布线系统工程设计规范》（GB503112007）中规定，在综合布线系统中的信道范围是以狭义信道来 设定的。信道是指连接两个应用设备的端到端的传输通道，包括 设备电缆、设备光缆和工作区电缆、工作区光缆。
FD1
FD2
FD3
FD4
TO
TO
TO
TO
图3.1 星型拓扑结构
3.2.1 综合布线系统网络拓扑结构
2.树型网络拓扑结构
以建筑群CD为中心，若干建筑物配线架BD为中间层， 相应的有再下一层的楼层配线架和配线子系统，构成树型 网络拓扑结构，也就是常用的三级星型拓扑结构，结构图 如图3.2所示。 这种形式在智能小区中经常使用，其综合布线系统的 建设规模较大，网络结构也较复杂。
任务3:综合布线工程网络方案设计
3.1 任务描述
从某种意义上讲，综合布线系统布线设计不仅决定 网络性能和布线成本，甚至决定网络能否正常通讯。例如， 采用5e类UTP电缆，通常只能支持100Mb/s的传输速率； 在相距较远的建筑间采用多模光纤，将可能导致建筑物间 无法通讯或不能支持高传输速率；在电磁干扰严重的场所 采用非屏蔽双绞线，将导致设备通讯设备。因此，在设计 综合布线系统工程，应充分考虑各个方面的因素，并严格 执行各种布线标准。 那么有必要掌握在综合布线系统工程中传输介质是 选择屏蔽双绞线还是非屏蔽双绞线，5e、6类、6e类不同 级别双绞线的选择以及选择电缆还是光缆或是不同的系统 选择的传输介质。
《网络综合布线和系统集成》课程教学大纲.doc
《网络综合布线与系统集成》课程教学大纲课程名称：网络系统集成与综合布线课程编号：1103042111学分及学时：2学分52学时（其中理论学时36学时）适用专业：网络工程开课学期：第五学期开课部门：计算机与互联网学院先修课程：计算机网络、计算机网络工程考核要求：考试使用教材及主要参考书：《网络系统集成与综合布线》，刘天华，孙阳，黄淑伟编著，人民邮电出版社，2008年《综合布线与网络工程》来宾彭学杰编著冶金工业出版社《综合布线系统工程设计》刘国林编著电子工业岀版社—、课程性质和任务网络系统集成和综合布线技术是网络工程建设中不可缺少的工程技术。
本课程主要学习了计算机网络系统集成的理论知识与方案实例。
从网络通信基础、计算机网络互连设备、综合布线系统、局域网和广域网技术、网络安全、软件平台等内容出发，让学习者掌握系统集成与综合布线系统的设计方案、需求分析、设备选型、施工方案、测试方案、验收方案和预算方案等内容，并能按综合布线系统的详细设计规范指南进行具体方案的设计。
二、课程教学目的与要求通过本课程的学习，要求学生达到：1.掌握网络系统设计的基本原则、需求分析、设备选型。
2.熟练掌握综合布线中工作区布线子系统、水平布线子系统、管理间子系统、垂直布线子系统、设备间子系统、建筑群子系统的功能及布线方案。
3.安装、配置和维护网络布线工程，设计，施工，检验，维护等技能。
4.熟悉网络系统规划设计方案等相关技术文档的撰写。
二、课,毘学时分配章序课程内容（章题）学时一网络系统集成概述1二网络集成系统需求分析2三计算机网络系统设计3四网络系统集成中使用的主要设备2五网络系统集成主要设备的选型2六网络管理与网络安全2七网络综合布线系统基础2八传输介质与传输特性2九网络综合布线系统标准与设计6十综合布线施工8十一综合布线工程测试与验收4十二系统集成与综合布线工程监理1十三网络系统集成与综合布线典型案例1四、课程教学中应注意的问题由于该课程涉及网络系统集成与综合布线的知识，工程性较强，具有很强的实践性，所以要学好本课程，必须做到理论与实践紧密结合，才能达到较好的学习效果。
综合布线系统工程设计
综合布线系统由6个独立子系统
1.工作区子系统 2.水平子系统 3.垂直子系统 4. 管理子系统 5.设备间子系统 6.建筑群子系统
1.工作区子系统
工作区子系统是由终端设备连接到信息插座之 间的连线(或软线)和适配器构成的，其中包括 装配软线、适配器以及连接所需的扩展软线。 在某些终端设备与信息插座(TO)连接时，可能 需要特定的设备，为的是把连接设备的传输特 点与非屏蔽双绞线布线系统的传输特点匹配， 如模拟监控系统通常需要适配器型设备。
4.先进性。综合布线系统采用极富弹性的布线概念，采用光纤与双绞线(UTP) 混合方式，极为合理地构成一套完整的布线系统。
5.标准化与售后服务。综合布线是一种产业，有着自己的行业规范与标准， 无论是哪一家布线厂商的产品，它都应该是符合标准的产品。
3.1.2 建筑综合布线总体规划
1. 总体规划 2. 系统设计 3. 综合管理 4. 工程质量
1. 用户信息需求调查预测
(1)用户对语音通信的要求。一般在建筑物内的每个房间或办公室内，最少需要一个电 话信息点，对于有特殊要求的房间或办公室(例如：领导办公室、销售部门、财务处 (室)、保卫部门、监控和消防室等重要部门)则需要2~3个电话信息点。
(2)用户对计算机网络的需求。从目前国内计算机网络的发展及应用来看，办公自动化、 视频会议和计算机辅助设计已成为建筑物内部数据通信的主要手段，因此在建筑物内 的每个房间或办公室内，应有2~4个数据信息点。对于一些涉密单位(例如：研究所、 国防企业、部队和金融机构等)，按保密法要求需要内外网分离，所需要的数据信息点 就会增加。
2. 系统设计计算每个楼层的可用 面积以便确定工作区 的数量
综合布线技术与工程实训教程4第3章线槽规格和品种
3.1 金属槽和金属桥架
3．1．1 金属槽 金属槽由槽底和槽盖组成，每根糟一般长度 为2米，槽与槽连接时使用相应尺寸的铁板 和螺丝固定。槽的外型如图3-1所示。
4) 线槽宜采用金属管引入分线盒内。 5) 预埋金属线槽方式如图3-15所示。
3. 预埋暗管支撑保护方式 1) 暗管宜采用金属管，预埋在墙体中间的暗管内径
不宜超过50mm；楼板中的暗管内径宜为15～ 25mm。在直线布管30m处应设置暗箱等装置。 2) 暗管的转弯角度应大于90℃，在路径上每根暗管 的转弯点不得多于两个，并不应有‘S’和‘Z’弯出 现。在弯曲布管时，在每间隔15m处应设置暗线 箱等装置。
玻璃钢桥架
玻璃钢桥架采用不饱和聚脂树脂和中碱无捻 粗纱通过加热的模具拉制成型。如图3-6所 示。
不锈钢系列桥架
不锈钢系列桥架应用于冶金、石油、化工、车辆 船舶、 液压机械等设备制造业及装备自动化生产线工业的电 缆桥架。不锈钢系列桥架如图3-7所示。
3．1．4 托臂支架
电缆桥架安装时的支托，是通过立柱和托臂来完成的。 立柱是支撑电缆桥架的主要部件，而桥架的荷重是 通过托臂传递给立柱的。因此立柱和托臂是电缆桥 架安装的两个主要部件。托臂支架如图3-8所示。
3．2 塑料槽
PVC塑料线槽是综合布线工程明敷管路广泛使用的一种材料，它是一种 带盖板的线槽，盖板和槽体通过卡槽合紧，塑料槽的外状与图4-1类似， 但它的品种规格更多，从型号上讲有：
综合布线系统设计基础
3.1 综合布线术语、符号与名词
综合布线术语（四）
设备电缆、设备光缆
equipment cable
通信设备连接到配线设备的电缆、光缆。
跳线
jumper
不带连接器件或带连接器件的电线缆对与带连接器件的光纤，用于配线设备之间进行连接。
线缆(包括电缆、光缆)
cable
在一个总的护套里，由一个或多个同一类型的线缆线对组成，并可包括一个总的屏蔽物。
终接建筑群主干线缆的配线设备。
建筑物配线设备
building distributor
为建筑物主干线缆或建筑群主干线缆终接的配线设备。
楼层配线设备
floor distributor
终接水平电缆或水平光缆和其他布线子系统线缆的配线设备。
建筑物入口设施
building entrance facility
提供符合相关规范机械与电气特性的连接器件，使得外部网络电缆和光缆引入建筑物内。
3.1 综合布线术语、符号与名词
综合布线术语（二）
集合点(CP)
consolidation point
楼层配线设备与工作区信息点之间水平线缆路由中的连接点。
CP链路
cp link
楼层配线设备与集合点(CP)之间，包括各端的连接器件在内的永久性的链路。
建筑群配线设备
campus distributor
综合布线术语（五）
屏蔽平衡电缆
screened balanced cable
带有总屏蔽和／或每线对均有屏蔽物的平衡电缆。
非屏蔽平衡电缆
unscreened balanced cable
不带有任何屏蔽物的平衡电缆。
接插软线
patch calld
综合布线技术与工程课程标准
综合布线技术与工程课程标准课程名称: 综合布线技术与工程课程编号:课程类别: 职业能力课适用专业: 计算机网络技术专业学时: 90学分: 5.0一、课程的性质本课程是计算机网络技术专业核心技能课程, 其目标是让学生掌握在网络建设中运用国家和国际规范、规程、标准, 进行设计、安装、测试验收的能力。
本门课程的先修课程包括：计算机网络基础、信息工程制图、电工实训, 是以下课程：中小型网络规划与设计、网络互联设备、服务器技术与应用、网络运维管理、网络安全管理等课程的学习基础。
通过学习, 学生应达到综合布线技术员职业资格相应的知识与技能要求。
二、设计思路本课程是根据计算机网络技术专业工作任务与职业能力分析表中网络建设实施、网络建设管理二大工作任务领域而设置的, 包含了这二大任务领域中除网络互联设备、服务器外的所有工作任务, 是本专业课程体系中唯一的工程技术型课程。
本课程将以工作任务为逻辑主线（综合布线系统结构、系统设计、设备安装、项目管理岗位、工程监理岗位）来组织课程, 将完成工作任务必需的相关理论知识构建于项目之中, 学生在完成具体项目的过程中学会完成相应工作任务, 训练职业能力, 掌握相应的理论知识。
在教学中, 根据校内外实训实习资源情况贯彻模拟网络工程项目（校内实训室）或承担真实网络工程（工程现场）的教学策略, 并根据工程情况设计教学过程。
工程项目完全按网络工程公司的组织模式和管理模式来运作, 项目经理、技术员、安全员、材料员、资料员、监理员等职位在学生中竟聘产生, 在工程中实现项目管理、材料管理和监理等管理方法, 学生从设计、施工、管理、测试和验收等网络综合布线工程各环节得到了真刀真枪的锻炼, 在项目工程实践教学中除对学生进行专业技能训练外, 还锻炼学生的组织能力、沟通能力、协作能力, 突出了培养学生的岗位职业能力和职业素质。
本课程融合了综合布线技术员职业资格相应的知识与技能要求, 教学效果评价采取过程评价与结果评价相结合的方式, 通过理论与实践相结合, 重点评价学生的职业能力。
模块3 网络系统设计《网络系统集成与综合布线理论与实践》教学课件
第三章 网络系统设计
4.用户和应用系统设计 （1）应用系统设计 （2）计算机系统设计 （3）系统软件的选择 （4）机房环境设计 （5）确定系统集成详细方案
《网络系统集成与综合布线理论与实践》
✩精品课件合集
模块3 第网X络章系X统X设X计X
.网络系统设计
网络系统设计要考虑很多内容，如网络通信协议、网络规模、网络拓扑结构、网络功能、网络操作系 统、网络应用系统等。在进行网络设计中应遵循网络设计的步骤和原则，选择先进成熟的网络技术、网络 操作系统、网络服务器，综合考虑网络系统的各个方面。
第三章 网络系统设计
2.环状拓扑结构 （1）环状网络结构概述 （2）令牌环网工作原理 （3）环装结构的主要优缺点 主要优点：网络路径选择和网络组建简单、成本底 主要缺点：传输速度慢、连接的用户数非常少、传输效率低、扩展性 能差、维护困难
3.总线拓扑结构 （1）总线拓扑结构概述 （2）令牌总线工作原理 （3）令牌总线的主要优缺点 主要优点：网络结构简单、扩展较容易、维护容易 主要缺点：传输效率低、故障诊断隔离困难、网络效率和传输性能不 高、难以实现大规模扩展
本章小结 网络系统设计是网络系统集成的基础，设计质量的高低决定了整个系统集成的成败。系 统设计的主要目的是根据用户的需求及技术的发展状况，对整个系统 的构成、分布、状态进 行论述解析，同时根据整体设计情况对各种技术的产品进行选择比较，以达成一个最合理、 可靠、先进、适用的系统结构。
第三章 网络系统设计
它是从MRP（物料需求计划）发展而来的新一代集成化管理信息系统，它扩展了MRP的功能，其核心思想是供 应链管理。它跳出了传统企业边界，从供应链范围去优化企业的资源，优化了现代企业的运行模式，反映了市场对 企业合理调配资源的要求。它对于改善企业业务流程、提高企业核心竞争力具有显著作用。
第3章 网络综合布线系统工程设计
TO
TE
光缆在楼层电信间端接
配线子系统各线缆长度应符合下图所示的划分。
信道
设备线缆 跳线 水平线缆
CP线缆
工作区线缆
设备
FD
CP
TO
TE
光缆在楼层电信间端接
第3章 网络综合布线系统工程设计
网络综合布线与组网实战指南
3.1 总体设计
入口线缆
CD
BD
FD
TO
C
B
入口设施
A 综合布线系统主干线缆的构成
综合布线系统工程选用的产品类别及链路、信道等级的确定应综合考虑建筑物的功能、应用网络、 业务终端类型、业务的需求及发展、性能价格比、现场安装条件等因素，符合下表所示的要求。
RJ-45/SEP
第3章 网络综合布线系统工程设计
网络综合布线与组网实战指南
3.3 水平子系统设计
水平子系统的线缆使用双绞线时，水平电缆、工作区跳线和管理跳线的总长度为100m，其最大长
度的分配方式，分别如下图所示。
信息插座
电信间
H 水平线缆
C 工作区线缆
W
交换机 C
C
水平交连
屏蔽双绞线配线架
交换机 C
设备间
第3章 网络综合布线系统工程设计
网络综合布线与组网实战指南
3.7 设计电信间
电信间主要为楼层安装配线设备（为机柜、机架、机箱等安装方式）和楼层计算机网络设 备（HUB或SW）的场地，并可考虑在该场地设置线缆竖井、等电位接地体、电源插座、UPS 配电箱等设施。
设计电信间的基本原则如下： 1.电信间的数量应按所服务的楼层范围及工作区面积来确定。如果该层信息点数量不大 于400个，水平线缆长度在90m范围以内，宜设置一个电信间；当超出这一范围时宜设两个 或多个电信间；每层的信息点数量数较少，且水平线缆长度不大于90m的情况下，宜几个楼 层合设一个电信间。 2.电信间应与强电间分开设置，电信间内或其紧邻处应设置线缆竖井。 3.电信间的使用面积不应小于5平米，也可根据工程中配线设备和网络设备的容量进行调 整。 4.电信间应提供不少于两个220V带保护接地的单相电源插座，但不作为设备供电电源。 电信间如果安装电信设备或其他信息网络设备时，设备供电应符合相应的设计要求。 5.电信间应采用外开丙级防火门，门宽大于0.7m。电信间内温度应为10～35℃，相对湿 度宜为20％～80％。如果安装信息网络设备时，应符合相应的设计要求。
《网络综合布线技术与工程实践》习题及参考答案
网络综合布线技术与工程实践课后习题参考答案课程入门一.填空题（1）综合布线系统宜按七个子系统组成，即工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理。
（2）“3A”智能建筑是指大厦具有建筑自动化（BA）、通信自动化（CA）、办公自动化（OA）的特性。
（3）“线务员”是指从事通信线路维护和工程施工的人员。
本职业共设五个等级：国家职业资格五级（初级）、国家职业资格四级（中级）、国家职业资格三级（高级）、国家职业资格二级（技师）、国家职业资格一级（高级技师）。
（4）我国现行的综合布线标准是《综合布线系统设计规范》（GB 50311-2007）。
（5）配线子系统是由工作区的信息插座模块、信息插座模块至电信间配线设备（FD）的配线电缆和光缆、电信间的配线设备、设备缆线和跳线等组成的系统。
（6）综合布线系统应为开放式网络拓扑结构，应能支持语音、数据、图像、多媒体业务等信息的传递。
二.单项选择题（1）综合布线系统中直接与用户终端设备相连的子系统是A 。
A.工作区子系统B.配线子系统C.干线子系统D.管理（2）综合布线系统中用于连接两幢建筑物的子系统是D 。
A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统（3）综合布线系统中用于连接楼层配线间和设备间的子系统是 C 。
A.工作区子系统B.配线子系统C.干线子系统D.管理子系统（4）综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是 B 。
A.工作区子系统B. 配线子系统C.干线子系统D.管理子系统二.多项选择题（1）综合布线系统是针对计算机与通信的配线系统而设计的，以下属于综合布线系统功能的是：ABCDEA.传输模拟与数字的语音B.传输电视会议与安全监视系统的信息C.传输数据D.传输传真、图形、图像资料E.传输建筑物安全报警与空调控制系统的信息（2）为综合布线系统制定的一系列标准的主要内容有：ABCDA．民用建筑线缆标准 B.民用建筑通信和空间标准C．民用建筑中有关通信接地标准 D.民用建筑通信管理标准三.思考题1．与传统的布线技术相比，综合布线系统具备哪些特点？综合布线系统具有以下六大特点：(详见教材3-4页)（1）兼容性（2）开放性（3）灵活性（4）可靠性（5）先进性（6）经济性2．综合布线标准制定的意义？答：综合布线标准不但限定了产品的规格、型号和质量，也为用户提供了一套明确的判断标准和质量测试方法，以确保技术的兼容性。
《网络系统集成》课程整体教学设计
【网络系统集成】课程教学设计2010年9月26日1．【网络系统集成】课程整体教学设计1.1 管理信息课程名称：网络系统集成制定时间：2021.9课程代码：所属系部：计算机科学系制定人：批准人：1.2 根本信息学分：6 先修课：网络专业一、二年级所有课程学时：108 后续课：顶岗实习授课对象：计算机网络技术专业三年级学生1.3 课程性质和地位性质：本课程是针对网络专业学生开设的专业必修课。
课程地位：本课程属于网络专业综合应用实践课。
经过与珠三角信息产业较兴旺地区假设干企业定期的调研，以及对本专业毕业生接收单位的意见调查，明确了数控岗位的专业工作任务与职业能力，通过与专业教师交流和分析，确定网络专业毕业生应具备的数学能力列本课程正是依此而设置，通过对本课程的学习，学生能将网络工程相关专业知识与技能对接，能在实际工作情景中合理利用职业素质与专业技能制定合理的网络工程实施方案，并具备一定的工程实施能力。
