CAD机械制图教程制图基本知识

合集下载

CAD机械制图学习手册

CAD机械制图学习手册章节一：概述CAD（Computer-Aided Design，计算机辅助设计）是一种应用于机械工程领域的计算机技术，通过图形软件辅助绘制和编辑工程设计图纸。

本手册将为读者提供CAD机械制图的基础知识和操作指南，帮助读者快速上手并提高制图效率。

章节二：CAD基础1. CAD介绍1.1 CAD的概念和发展历史1.2 CAD在机械工程中的应用2. CAD软件选择与安装2.1 常见的CAD软件及其特点2.2 CAD软件的安装和配置3. CAD界面与工具栏3.1 CAD软件的界面布局3.2 常用工具栏的功能和操作方法章节三：CAD绘图基础1. 坐标系和单位设置1.1 坐标系的原理和用法1.2 单位设置及其影响2. 绘图基本操作2.1 线段、圆弧等基本绘图命令2.2 修改绘图对象的方法3. 图层与图纸管理3.1 图层的创建与设置3.2 图层的管理与应用章节四：CAD三维建模1. 三维坐标系和视角设置1.1 三维坐标系的原理和运用1.2 不同视角的切换和调整2. 三维实体的创建与编辑2.1 立方体、球体等基本实体的绘制2.2 实体的编辑和变换操作方法3. 三维实体组装和装配3.1 多个实体的组装方法与技巧3.2 实体装配的约束和关系设置章节五：CAD制图技巧1. 尺寸标注和文字注释1.1 尺寸标注的方法和规范1.2 文字注释的位置和样式设置2. 图纸布局与打印输出2.1 图纸布局和视图设置2.2 打印参数的选择和调整3. CAD扩展应用3.1 CAD的二次开发和自动化应用3.2 CAD与其他工程软件的集成与交互结语：本手册涵盖了CAD机械制图的基本理论和实际操作技巧，希望读者能通过学习，掌握CAD制图的方法和技巧，提高工作效率和质量。

CAD机械制图是现代机械工程设计的重要工具，对于工程师和技术人员来说是不可或缺的技能。

希望本手册对广大读者有所帮助，欢迎下载并使用本手册辅助学习和实践。

机械制图-1-制图基本知识精选全文

可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一．图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）3．标题栏的方位及格式{1）图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2）标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

标题栏的格式可以由各单位自定。

标题栏的长度一般为180或140。

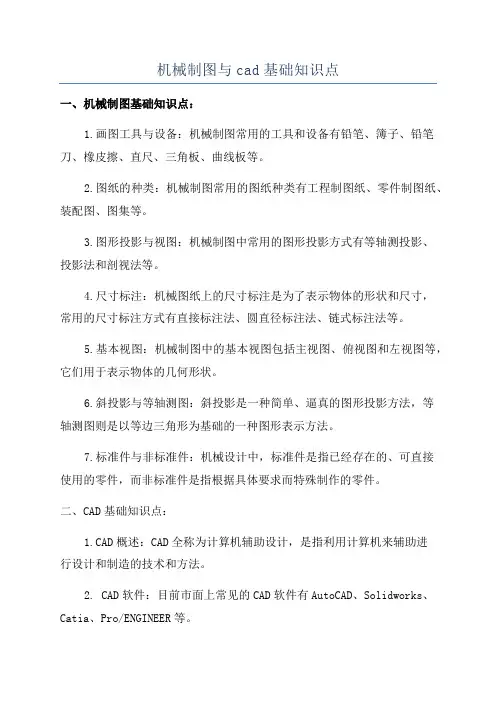

机械制图与cad基础知识点

机械制图与cad基础知识点一、机械制图基础知识点：1.画图工具与设备：机械制图常用的工具和设备有铅笔、簿子、铅笔刀、橡皮擦、直尺、三角板、曲线板等。

2.图纸的种类：机械制图常用的图纸种类有工程制图纸、零件制图纸、装配图、图集等。

3.图形投影与视图：机械制图中常用的图形投影方式有等轴测投影、投影法和剖视法等。

4.尺寸标注：机械图纸上的尺寸标注是为了表示物体的形状和尺寸，常用的尺寸标注方式有直接标注法、圆直径标注法、链式标注法等。

5.基本视图：机械制图中的基本视图包括主视图、俯视图和左视图等，它们用于表示物体的几何形状。

6.斜投影与等轴测图：斜投影是一种简单、逼真的图形投影方法，等轴测图则是以等边三角形为基础的一种图形表示方法。

7.标准件与非标准件：机械设计中，标准件是指已经存在的、可直接使用的零件，而非标准件是指根据具体要求而特殊制作的零件。

二、CAD基础知识点：1.CAD概述：CAD全称为计算机辅助设计，是指利用计算机来辅助进行设计和制造的技术和方法。

2. CAD软件：目前市面上常见的CAD软件有AutoCAD、Solidworks、Catia、Pro/ENGINEER等。

4.CAD三维建模：CAD三维建模是指将物体在计算机中以三维模型的形式进行表示和处理。

5.CAD装配与动画：CAD软件可以实现多个零件之间的装配和运动仿真，从而方便进行装配设计和运动分析。

6.CAD工程图纸：利用CAD软件可以轻松绘制工程图纸，并实现尺寸标注、注释、调整比例尺等功能。

7.CAD接口与数据交换：CAD软件可以与其他设计软件进行数据交换，比如与有限元软件进行结构分析或与数控软件进行加工。

综上所述，机械制图与CAD基础知识点是机械设计与制造领域必不可少的基础知识，掌握这些知识点对于熟练使用CAD软件和进行机械设计具有重要意义。

学习这些知识点能够帮助工程师更加高效地进行机械设计与制造，提高工作效率和产品质量。

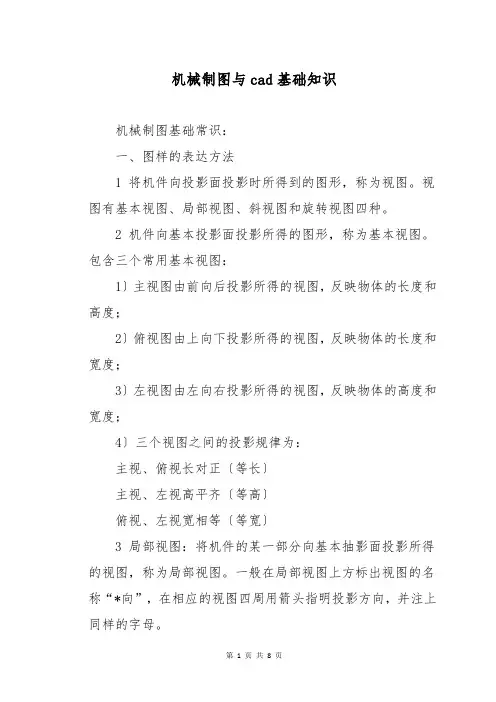

机械制图与cad基础知识

机械制图与cad基础知识机械制图基础常识：一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2 机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1〕主视图由前向后投影所得的视图，反映物体的长度和高度；2〕俯视图由上向下投影所得的视图，反映物体的长度和宽度；3〕左视图由左向右投影所得的视图，反映物体的高度和宽度；4〕三个视图之间的投影规律为：主视、俯视长对正〔等长〕主视、左视高平齐〔等高〕俯视、左视宽相等〔等宽〕3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“*向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。

4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“*向旋转”。

5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6 剖视图：假想用剖切面剖开机件，将外在观测者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“*-*”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1〕全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较繁复、形状比较简约的零件。

2〕半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采纳它来表达内形状状都比较繁复的对称机件。

3〕局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7 剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1 组合体是由假设干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括以下三种：1〕定形尺寸表示各基本几何体大小〔长、宽、高〕的尺寸。

机械制图cad的基本知识与技能培训

其延长线上。标注线性尺寸时，尺寸线与所标注的线段平行，
标注多个尺寸时，大尺寸在小尺寸外面，尺寸线间的距离为8-
10mm.在圆或圆弧上标注尺寸时，尺寸线应通过圆心。 ③尺寸数字:线性尺寸的数字一般顺着尺寸线的
中心线断开
8
方向写，水平方向字头向上，垂直方向字头向左，
倾斜方向字头偏上。也允许注写在尺寸线的中断
（2）圆、圆弧及球面的尺寸注法：
a.注写直径或半径尺寸时，在尺寸数字前应分别加注符号、R； b.通常对于半圆或小于半圆的圆弧标注半径，大于半圆的圆弧则注直径；当图形中的圆只画出一半或略大于一半时，尺寸线应略超过圆心，此时仅在尺寸线的一端画出箭头。
c.当圆弧的半经过大或在图纸范围内无法标出其圆心位置时，可按下图的形式标注；
所有线型的宽度应在下列的数系中选择：0.13，0.18，0.25， 0.35，0.5，0.7，1，1.4，2mm。该数系的公比约为0.7。
（2）在同一图样中，同类图线的宽度应一致，同类线型如虚线、细点划线、双点划线的线段长度和间隔应各自大致相等。
（3）细点划线和双点划线的两端均应为线段。他们彼此相交及与虚线或其它图线相交处都应是线段，而不是点或间隔。（4）若虚线是实线的延长线时，相接处应留有空隙。
c
标题栏
B
图框线周边
c
标题栏
L
c
图1-1 A4竖放（留装订边）图1-2 A3横放（留装订边）
注：a、c、e的尺寸详见表1－1
机械制图cad的基本知识与技能培训
不留装订边的图框格式
e
e
e
e
e
e
标题栏
B
图框线周边
e
标题栏
L

机械制图基础知识

在图纸右
下方
标题栏配置方位与读图方位一至
图1-4 简化的标题栏
实物大小
原值比例
放大一倍
/
可见轮廓线
剖面线
对称中心线断列边界线不可见轮廓线尺寸线
尺寸界线
正确错误错误
超出圆周3～5mm
线段相交用细线
代替
首末是
短划
短划相交
中心线应是线段相交
应是线段而不是短画，
且超出3mm左右
应留有间隙
应画成线段相交
用细实线代替点画线
尺寸线终端
尺寸线
尺寸数字
尺寸界线图1-10尺寸的组成（a）
(1) 尺寸界线
尺寸界线表明所标注尺寸的起止范围，用细实线绘制。

①尺寸界线一般应由图形的轮廓线、轴线或对称中心线引出，超出尺寸线终端2～3mm，也可把这些图线本身作为尺寸界线来使用，如图1-10(a)所示。

②尺寸界线一般与尺寸线垂直，必要时才允许倾斜(如尺寸界线过于靠近轮廓线时)。

此外，在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线，如图1-10(b)所示。

图1-10 尺寸的组成（b）
不正确
水平数字字头朝上
2020
2030º避免在该范围内标注尺寸
垂直方向数字字头朝下
3.常用尺寸标注
3.常用尺寸标注
3.常用尺寸标注
内侧靠紧
图板导边
画水平线
1.1 国家标准的基本规定
丁字尺的使用
2
1
3
15°
15°
75°画垂线和斜线
三角板。

CAD机械制图基本知识

幅面代号 B×L
A0
841×1189
A1
594×841
A2
420×594
A3
297×420
A4
210 297
a c e
25 10 20 10 5
2523
图纸幅面的加长
2102 1982 1682 1471 1261 1051 841 630 420 A45
A44
A43 A3 A4 297
A1
2、曲线板的使用
3、比例尺的使用
五、绘图模板
六、其他绘图用品
七、组合式绘图仪
§1.3 尺规基本几何作图
一、过点作已知直线的平行线和垂直线二、分直线段为任意等分三、正多边形及等分圆周四、斜度与锥度
五、圆的切线
六、圆弧连接七、椭圆八、圆的渐开线
一、过点作已知直线的平行线和垂直线
二、分直线段为任意等分
(三) 尺寸标注示例
1. 线性尺寸
2. 角度、弦长和弧长尺寸
3. 圆的直径 4. 圆弧半径
5. 球面
6. 对称机件和板状类机件 7. 狭小部位的注法 8. 小半径和小直径注法 9. 正方形结构
1. 线性尺寸
（a）
（b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30° 范围内标注尺寸。当无法避免时可按图（b）标注。
尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线
尺寸线与中心线重合尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须与所标注的线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
数字与箭头太小

机械制图基础知识(汇总)

图纸格式
图纸格式包括图纸边框、标题栏、签字栏等，应按照标准格式进行绘制。
标题栏
1
标题栏应包括工程名称、设计单位、设计人员、图纸编号、出图日期等基本信息。
2
标题栏应位于图纸的右下角，并按照标准格式进行填写。
3
标题栏中应包含签字栏，以便对图纸进行审核和签署。
比例
制图时需要根据实际情况选择合适的比例，常用的比例有1:1、 1:2、1:5、1:10等。
旋转视图通常用带箭头的实线和虚线表示旋转方向和旋转角度。
03 剖视图与断面图
剖视图
定义
剖视图是一种通过切开物体，观察物体内部结构的方法。
目的
用于表达物体内部结构，尤其是当外部形状无法清晰表达内部结构时。
画法
在需要剖视的地方画一条线，然后画出切开后的内部结构。
断面图
定义
断面图是一种展示物体某一截面的形状和尺寸的方法。
04 标准件与常用件
螺纹及螺纹紧固件
螺纹
在机械制图中，螺纹是一种常见的连接方式，用于将两个或多个零件固定在一起。螺纹的种类包括圆柱螺纹和圆锥螺纹，每种螺纹都有不同的规格和用途。
螺纹紧固件
用于连接两个或多个零件，通过螺纹旋转的方式实现紧固作用。常见的螺纹紧固件包括螺栓、螺柱、螺钉和螺母等。
键连接和销连接
零件的测绘与装配图的绘制
零件的测绘
根据实际零件，使用测量工具获取零件的结构和尺寸信息，并绘制出零件图。
装配图的绘制
根据机械装置的实际结构和装配关系，使用机械制图的标准和规范，绘制出各个零件的位置和装配关系，形成装配图。
06 CAD制图基础
CAD软件介绍
AutoCAD
AutoCAD是一款广泛使用的CAD 软件，具有强大的绘图和设计功能绘图中的参考框架，通过设置栅格间距和颜色，可以提高绘图的准确性和可读性。

CAD机械制图识图八大基础知识

CAD机械制图识图八大基础知识！机械制图是机械工程语言，用图样表示机械产品的结构形状、尺寸大小、工作原理和技术要求，是机械设计与机械制造的基础学科，每一个从事机械行业的人员都应该懂机械制图。

但是很多人知道机械制图原理，却不知道如何用CAD制图软件去实现它，下面给大家简单讲解CAD机械制图入门知识点：在学习机械CAD软件前，要先学好机械制图，因为机械制图是基础。

1、学习机械制图，要注意培养自己空间想象力，要多看物体，最好是根据物体的图纸分析物体。

2、要常练习，制图的方法和技巧是在平时一点点积累起来的，练熟了，到用时才能游刃有余。

3、把复杂的问题简单化。

在平时去积累一些结构，先把简单结构的三视图搞懂，再尝试着把它们组合。

我们可以把一个复杂的组合体看成是由简单的结构组合成，复杂的图，只要你从深层次去观察，就只剩下你头脑中的简单结构啦。

4、学好标准件与常用件的画法，标准件与常用件的画法往往是简单化了的，但要注意它们的画法，对于初学者来说，这是最容易出错的地方，比如，螺纹和螺纹联接就是一个值得注意的地方。

5，注意学好剖视图，断面图，局部放大图的表达方法!6，细心，制图是一个细致活儿。

条线的位置、长度，都要求认真画好;不要漏画线条也不要多画线条，这是最高要求也是最基础的要求!7、多看标准，学习致用，实践出真知。

8、常和业内人士交流，到网上看看相关内容，这有助于开拓视野，得到意想不到的知识。

一、零件图的内容1)标题栏：位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

2)一组图形：用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

3)必要的尺寸：反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

4)技术要求：给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

机械制图与cad大一知识点总结

机械制图与cad大一知识点总结一、机械制图与CAD概述机械制图是机械工程的重要基础，而计算机辅助设计（CAD）则是现代设计过程中不可或缺的工具。

本文将对机械制图与CAD 在大一阶段学习中的关键知识点进行总结。

二、机械制图基础知识1. 坐标系：在机械制图中，我们通常使用直角坐标系来描述图形的位置和尺寸。

其中，平面直角坐标系用于描述二维图形，而空间直角坐标系则用于描述三维图形。

2. 投影法：制图中常用的投影方法有正交投影和斜投影。

正交投影分为主视图（正、侧、俯视图）和剖视图（横剖、纵剖、轴测剖视图）。

斜投影则是根据图形的倾斜程度进行投影，常用的有等角斜投影和等轴斜投影。

3. 尺寸标注：尺寸标注是为了将图形的物理尺寸准确地表达出来。

常见的尺寸标注方式有尺寸线、尺寸箭头和尺寸数字，标注的内容包括线性尺寸、角度尺寸和曲线尺寸等。

4. 图样符号：在机械制图中，需要了解和掌握一些常见的图样符号，如螺纹、刃状、倒角、圆角等。

这些符号通常用于标注零件的特殊要求或特征。

三、CAD软件基本操作1. 软件界面：首先，了解CAD软件的界面布局和功能区域的作用，如绘图区、工具栏、菜单栏、命令行等。

2. 绘图基本操作：包括绘制线段、圆、弧、多段线等基本图形的方法。

还要熟悉编辑操作，如删除、复制、移动、旋转等。

3. 图层管理：学会创建、编辑和管理图层，以便将不同的图形元素分组和控制显示。

4. 尺寸标注工具：使用CAD软件提供的尺寸标注工具进行尺寸标注操作，确保标注的准确性和规范性。

四、CAD三维建模知识1. 三维坐标系：了解和掌握三维坐标系的表示方法和应用，以及不同视角下的视图切换。

2. 三维实体构建：学会使用CAD软件提供的工具创建和编辑三维实体，如立方体、圆柱体、锥体等。

还包括实体组合、修剪、拉伸等操作。

3. 三维模型编辑：掌握CAD软件中的编辑功能，如旋转、移动、缩放、镜像等操作，以及对实体的填充、阴影和渲染效果的应用。

机械制图与CAD基础

§11－1、零件的概述任何机器或部件都是由零件装配而成
根据功能不同
标准件：结构、尺寸、加工要求、画法等标准化，如螺栓、螺母等。
常用件：部分尺寸、结构、参数标准化、系列化的零件，如齿轮、弹簧等。
一般零件：必须绘制零件图以供加工制作，如轴套类、箱体类零件等。
编辑ppt
4
§11－2、零件图的作用与内容
26
（3）综合式
编辑ppt
27
3. 尺寸标注的合理性要求
（1）主要尺寸（指直接影响零件质量的尺寸）应直接标注，以保证设计的精度要求。
（2）次要尺寸（指对零件质量影响不大的尺寸）一般按形体分析的方法进行标注。
（3）尺寸标注应符合工艺要求，即应尽可能符合零件的加工顺序和检测方法。
（4）不允许注成封闭尺寸链。
14
§11－4、零件的表达方案
一、视图选择
（1）主视图：一般应以零件的工作位置或加工位置作为表达方案中主视图的方位，在此基础上选择最能表达零件结构特征的方向作为主视图的投射方向。
（2）其它视图： a. 尽量选用基本视图，按正确、完整、清晰、简洁的原则，
优先选用左视图和俯视图，再根据需要选择其他视图（如剖视图、断面图等）；
（5）考虑测量方便。
（6）同一加工方法的尺寸尽量集中标注。
（7）有联系的尺寸应协调一致。
编辑ppt
28
(a) 封闭尺寸链
编辑ppt
(b) 正确注法
29
§11－6、零件图的技术要求
一、表面粗糙度
加工表面上具有较小间距的峰谷所组成的微观几何形状。
1. 评定参数：
（1）轮廓算术平均偏差Ra
（2）轮廓最大高度 Ry
编辑ppt

机械制图与CAD(含习题集)( (1)

（3）机件的每一尺寸，一般只标注一次，并应标注在表示该结构最清晰的图形上。
（4）图样中所标注的尺寸是该机件的最后完工尺寸，否则应另加说明。
第1章制图的基本知识
2.尺寸要素图样中的尺寸由尺寸界线、尺寸线、尺寸数字、尺寸终端等四个要素组成。 1）尺寸界线尺寸界线表示尺寸的范围，用细实线绘制。如图1－12（a）所示，尺寸界线一般由图形的轮廓线、轴线或中心线引出，也可用轮廓线、轴线或中心线作尺寸界线。尺寸界线一般应与尺寸线垂直，并超出尺寸线末端约2~3mm。
1∶
(≈1∶1.4)。
2
（2）在同一图样中，同类图线的宽度应一致。同类线型
（如细虚线、细点画线、细双点画线）的线段长度和间隔应大
致相等，建议在图1－9所示的范围内选取。
第1章制图的基本知识
图1－9 细虚线、细点画线及细双点画线的规格
第1章制图的基本知识
（3）细点画线和细双点画线的两端应为线段。彼此相交以及与细虚线或其他图线相交处都应为线段，而不应是间隔。当细虚线是实线的延长线时，相接处应留出空隙，如图1－10 所示。
第1章制图的基本知识
图1－13 线性尺寸的数字方向
第1章制图的基本知识
3.常用的尺寸注法 1）线性尺寸注法标注线性尺寸数字时，规定要顺着尺寸线的方向写，如图 1－13(a)所示。水平方向的数字字头朝上，垂直方向的数字字头朝左，倾斜方向的数字应取字头偏上，并尽量避免在与垂直中心线成30°角范围内标注尺寸，当无法避免时，可按图1－ 13(b)所示注法标注。
1.1.2 比例（GB/T14690—1993）比例是指图中图形与其实物相应要素的线性尺寸之比。比
值为1，即1∶1，称为原值比例；比值大于1，如2∶1等，称为放大比例；比值小于1，如1∶5等，称为缩小比例。
