【精品】气体继电器工作原理

合集下载

气体继电器的工作原理及应用

气体继电器的工作原理及应用

气体继电器的工作原理及应用1. 气体继电器的概述气体继电器是一种用于控制气体流动的设备,可以通过控制气体的压力、流量等参数来实现电气信号的控制。

该继电器广泛应用于工业自动化控制系统中,具有快速响应、高精度、可靠性好等特点。

2. 气体继电器的工作原理气体继电器的工作原理主要是通过气体的压力差异来实现控制。

其工作过程可分为以下几个步骤:•气体供给: 气体继电器通过气源供给系统获取所需气体。

•压力感应: 继电器中的压力感应器用于感知气体的压力变化。

•信号处理: 继电器将感知到的压力信号进行处理,判断是否满足触发条件。

•触发动作: 当触发条件满足时,继电器会通过控制气路的开关,使气体流动或截断。

•信号传输: 继电器会将触发信号传输给后续的控制设备,以实现电气信号的控制。

3. 气体继电器的应用领域气体继电器在工业自动化控制系统中有广泛的应用,常见的应用领域包括:•气动控制系统: 气体继电器在气动控制系统中起到控制气流的作用,常用于气动阀门的控制、气动执行机构的仿生控制等。

•气动传感器系统: 气体继电器用于对气体传感器输出信号进行控制,例如用于压力传感器的报警和保护功能。

•气体流量控制: 气体继电器可以根据需求调节气体流量,在气体流量控制系统中应用广泛。

•气体压力控制: 气体继电器通过控制气体压力,实现对气体流动的控制,常见于工业供气系统中。

•气体密封控制: 气体继电器可用于控制气体密封装置的开关,例如气动密封阀。

4. 气体继电器的优势和应用场景气体继电器相比其他控制元件有以下优势:•快速响应: 气体继电器能够迅速响应气体压力的变化,实现快速的控制动作,适用于需要快速反应的控制场景。

•高精度: 气体继电器具有较高的控制精度和可靠性,能够满足高精度控制的需求。

•可靠性好: 气体继电器采用机械控制结构,没有电气元件,具有较高的可靠性和耐用性。

•可调节性强: 气体继电器可以通过调节气体压力、流量等参数来实现精确的控制,具有较好的可调节性。

sf6密度继电器工作原理

sf6密度继电器工作原理

sf6密度继电器工作原理
SF6气体密度继电器是一种电气设备,它可以通过检测气体中的压力
变化来确定气体密度。

该设备通常用于高压电力系统中,用于监测SF6气
氛的密度,以确保系统的正常运行。

本文将介绍SF6密度继电器的工作原理。

SF6气体密度继电器的工作原理是基于杠杆效应的理论。

该设备包含
一个机械压力传感器和一个电路板。

机械压力传感器可以检测气体压力变化,然后将这些变化传递给电路板,电路板再对信号进行处理,最后将这
些变化显示在设备的显示屏上。

在SF6气氛中,当被检测的气体压力发生变化时,机械传感器的活塞
也会发生移动。

这个过程像杠杆原理一样工作。

机械传感器的活塞移动后,会触发电磁铁发出一个信号。

这个信号被电路板接收后,进行处理并将信
号转换成数字信号。

数字信号会在有线或者无线网络中传输,并被连接到计算机或者监测
设备。

计算机或监测设备会按照设定的参数进行处理,最后将工作结果显
示在显示屏上。

例如,当SF6气体密度低于设定值时,设备会报警,以便
操作人员采取必要的措施。

如果操作人员没有采取控制措施,当SF6气体
密度持续下降时,继电器会启动自动断开开关。

这样可以保护高压电力系
统免受损坏和事故。

总之,SF6密度继电器是一种重要的电气设备,用于监测SF6气氛的
密度,以确保系统的正常运行。

其工作原理基于杠杆效应,可以检测气体
压力的变化,并将其转换成数字信号。

这个数字信号用于显示设备工作结果,并进行报警或自动断开开关等控制措施。

气体继电器构造和工作原理

气体继电器构造和工作原理

气体继电器构造和工作原理气体继电器构造和工作原理一、概述气体继电器是一种电气设备,它利用气体的性质来控制电路的开关动作。

它通常由一个感应元件、一个控制元件和一个驱动元件组成。

气体继电器广泛应用于各个领域,如自动化控制系统、汽车行业和工业生产过程中。

本文将深入探讨气体继电器的构造和工作原理,以期帮助读者更好地理解其原理和应用。

二、气体继电器的构造1. 感应元件感应元件是气体继电器的核心部件,它能够感知到物理量的变化,并将其转化为电信号。

常见的感应元件包括气体传感器、温度传感器和压力传感器。

其中,气体传感器是最常见的感应元件之一,它通过感知气体浓度的变化来控制电路的开关动作。

2. 控制元件控制元件是气体继电器中起控制作用的部件,它根据感应元件的信号来控制电路的开关状态。

常见的控制元件有电磁铁和固态继电器。

电磁铁是一种将电能转化为机械能的装置,通过电流的流经来产生磁场,并控制开关的动作。

固态继电器则利用电子元件来实现电路的控制,它具有高稳定性和长寿命的特点。

3. 驱动元件驱动元件负责将控制元件的控制信号传递给电路的继电器部分,从而使其实现开关动作。

常见的驱动元件有电磁线圈和半导体驱动器。

电磁线圈是通过电流的流经来产生磁场,并实现开关的动作。

而半导体驱动器则通过电子元件来实现电路的控制,它具有高速、低功耗和小尺寸的特点。

三、气体继电器的工作原理1. 工作流程气体继电器的工作流程包括感应、控制和驱动三个阶段。

在感应阶段,感应元件感知到物理量的变化,并将其转化为相应的信号。

在控制阶段,控制元件根据感应元件的信号来控制电路的开关状态。

在驱动阶段,驱动元件将控制元件的控制信号传递给电路的继电器部分,从而实现开关的动作。

2. 工作原理气体继电器利用气体的性质来实现电路的开关动作。

在正常工作状态下,感应元件感知到的物理量处于预设范围内,控制元件保持电路的闭合状态。

当感应元件感知到的物理量超出预设范围时,控制元件会接收到相应的信号,从而使电路断开。

sf6密度继电器工作原理

sf6密度继电器工作原理

sf6密度继电器工作原理SF6密度继电器是一种用于监测高压开关设备中SF6气体密度的电器装置。

它的工作原理是基于SF6气体的密度变化来实现对设备状态的监测和控制。

SF6气体是一种具有高绝缘性能和强大灭弧能力的气体,因此被广泛应用于高压开关设备中。

但是,由于SF6气体的密度随着温度和压力的变化而变化,因此需要对其密度进行监测和控制,以确保设备的正常运行。

SF6密度继电器的工作原理是基于SF6气体的密度变化来实现对设备状态的监测和控制。

当SF6气体的密度发生变化时,密度继电器会通过传感器检测到这种变化,并将其转换为电信号,然后将信号传输到控制系统中进行处理。

在SF6密度继电器中,传感器是关键部件之一。

传感器通常采用压电传感器或电容传感器,用于检测SF6气体的密度变化。

当SF6气体的密度发生变化时,传感器会产生相应的电信号,并将其传输到控制系统中进行处理。

SF6密度继电器的控制系统通常由微处理器、显示器和报警器等组成。

微处理器用于处理传感器产生的电信号,并将其转换为可读的数字信号。

显示器用于显示SF6气体的密度值,以便操作人员进行监测和控制。

报警器用于在SF6气体密度超出设定范围时发出警报,以便及时采取措施。

SF6密度继电器的应用范围非常广泛,包括电力系统、石油化工、冶金、航空航天等领域。

在电力系统中,SF6密度继电器被广泛应用于高压开关设备、变电站和输电线路等设备中,以确保设备的正常运行和安全性。

SF6密度继电器是一种非常重要的电器装置,它的工作原理是基于SF6气体的密度变化来实现对设备状态的监测和控制。

通过SF6密度继电器的应用,可以有效地保障设备的正常运行和安全性。

气体继电器工作原理及用途

气体继电器工作原理及用途

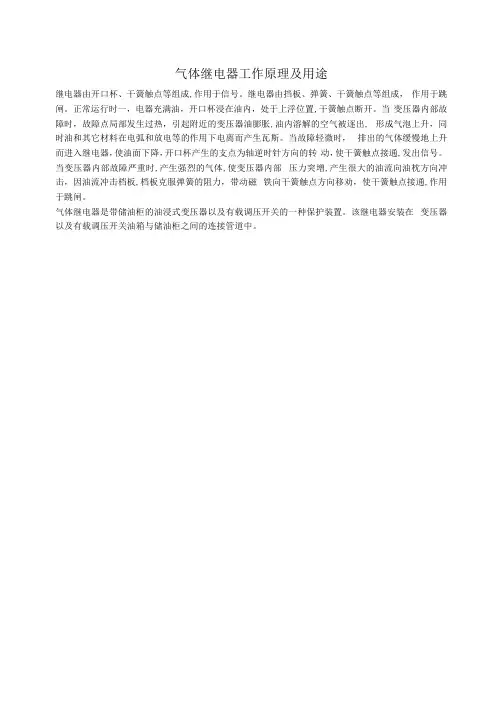

气体继电器工作原理及用途
继电器由开口杯、干簧触点等组成,作用于信号。

继电器由挡板、弹簧、干簧触点等组成,作用于跳闸。

正常运行时一,电器充满油,开口杯浸在油内,处于上浮位置,干簧触点断开。

当变压器内部故障时,故障点局部发生过热,引起附近的变压器油膨胀,油内溶解的空气被逐出, 形成气泡上升,同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。

当故障轻微时,排出的气体缓慢地上升而进入继电器,使油面下降,开口杯产生的支点为轴逆时针方向的转动,使干簧触点接通,发出信号。

当变压器内部故障严重时,产生强烈的气体,使变压器内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移劝,使干簧触点接通,作用于跳闸。

气体继电器是带储油柜的油浸式变压器以及有载调压开关的一种保护装置。

该继电器安装在变压器以及有载调压开关油箱与储油柜之间的连接管道中。

变压器气体继电器的工作原理与维护措施

变压器气体继电器的工作原理与维护措施

垫老化破损 、 兰结合 面变形 、 法 油循 环 系统进 气 、 油 潜 泵滤 网堵塞 、 焊接 处砂 眼进气 等 问题 引起 变压 器密 封 不 良, 导致空气进 入变压 器 ; 油器 在检修 安 装时 , 净 由 于排气不彻底 、 净油器入 口脚垫密封不 好等原 因 , 空 使 气进入变压器 , 导致轻瓦斯继 电器动作 。
板 , 板 克 服 弹 簧 的阻 力 , 动 磁 铁 向 干 簧 触 点 方 向 移 挡 带
() 1 日常巡 视 。《 电力变 压器运 行规 程》 规定 , 在 变压器 的 日常巡视 项 目中 , 应检查 气体 继 电器 内有无 气体 ; 气体继电器连接管上的阀门应 在打开状态 ; 变压 器 的呼吸器应在 正常工作 状态 ; 瓦斯保 护连接 片投入 应正确 ; 油枕的油 位应在 合适位 置 。气体 继 电器 防水 罩应牢 固; 继电器接 线端 子处不应 渗油 , 能 防止雨 、 且 雪、 灰尘 的侵入 ; 电源及其 二次 回路要有 防水 、 防油 和 防冻的措施 , 并在春秋 两季进 行防水 、 防油和防冻 的检
泡。
气体继 电器主要 由开 口杯 、 干簧 触点 、 板、 挡 弹簧
和 磁 铁 等 部 件 组 成 。正 常 运 行 时 , 体 继 电 器 充 满 油 , 气 开 口杯 浸 入 在 油 内 , 于 上 浮 位 置 , 簧 触 点 断 开 。 当 处 干
( ) 热 器 上 部 进 油 阀 门关 闭 。 散 热 器 上 部 进 油 5散
变压 器 辅 助 系统 气 体 继 电器

产安全运行。 关键 词 维 护
中 图分 类 号 T 6 1 . D 1 5 文 献标 识码
安装 在变 压器 箱盖 与储 油 柜 连 管上 的 气体 继 电

变压器气体继电器集气盒工作原理

变压器气体继电器集气盒工作原理

变压器气体继电器集气盒工作原理变压器气体继电器集气盒,听起来是不是有点复杂?别担心,今天我们就来聊聊这个听起来高大上的东西,实际上却与我们的生活息息相关。

首先,什么是气体继电器呢?简单来说,它就像是变压器的“守护神”,负责监测变压器内部的情况,特别是当有异常发生时,它会发出警报,保护我们的电力设备。

就像家里有个精明的保安,时刻关注着周围的一切。

1. 集气盒的基本构造1.1 外形特点集气盒呢,其实就是一个小箱子,里面装着一些特殊的设备。

它的外观可能没有什么花哨的设计,但它的“内涵”可不简单。

里面有一个充满气体的腔体,这些气体主要是用来监测变压器的状态。

当变压器内部出现问题,比如温度过高,气体就会产生变化,集气盒就能及时捕捉到这个信号。

1.2 内部结构说到内部结构,集气盒其实挺聪明的。

它内部有个特殊的浮子装置,像个小水手,随时准备在变化中摇摆。

如果变压器内的气体压力增加,浮子就会随之升高,发出警报信号。

就好比我们家里的水箱,当水位升高,水箱的浮子会自动调节,让水不再溢出来。

2. 工作原理2.1 监测功能集气盒的监测功能,简直是“神通广大”。

当变压器运行正常时,气体保持稳定,浮子也乖乖地待在底部。

但一旦发生故障,比如短路、过载等情况,气体压力就会猛涨。

这时候,浮子立马就会“警觉”,举起小手,向外界发出信号。

这一系列反应,就像是有个聪明的小精灵在时刻关注着我们的变压器,让人心里踏实。

2.2 报警机制一旦出现异常,集气盒的报警机制就会启动。

这时,继电器会通过电信号,通知相关的保护设备,帮助我们及时采取措施,避免更大的损失。

这种反应速度,可真是“快如闪电”,在关键时刻绝对不能慢半拍,就像一场紧急的足球赛,谁都不能掉链子!3. 实际应用3.1 在电力系统中的作用在电力系统中,变压器气体继电器集气盒可是个大功臣。

它不仅能保护变压器,还能确保整个电力系统的稳定性。

就好比我们日常生活中,家里的保险箱,随时都在保护着我们的财产,让我们能够安枕无忧。

气体继电器工作原理

气体继电器工作原理

气体继电器工作原理
气体继电器是一种电气设备,利用压缩空气或惰性气体作为工作介质。

其工作原理如下:
1. 基本构造:气体继电器由一个可充气的弹簧腔、一个触点组、一个压力调节器和控制气源组成。

2. 压力调节器:压力调节器用于控制气体继电器的工作压力。

可以根据需要调节压力的大小。

3. 控制气源:通过控制气源向气体继电器提供气体。

当控制气源施加压力时,气体继电器开始工作。

4. 弹簧腔:弹簧腔是一个密封的空腔,可以充充气。

当控制气源提供气体时,气体进入弹簧腔,使腔压增加,同时推动弹簧腔内的活塞向下移动。

5. 触点组:活塞的下部连接了一个触点组,当活塞下移时,触点闭合。

6. 触点动作:当活塞下移且触点闭合时,通过触点组实现电路的闭合动作,从而实现电流的传导。

7. 松开动作:当控制气源关闭或压力减小时,弹簧腔中的气体会逐渐释放,使得活塞上移,触点打开,电路断开。

总之,气体继电器通过控制气源提供气体,使活塞腔压增加或
减小,从而控制触点的闭合和断开。

这种闭合和断开的状态转换用于开关电路的控制。

气体继电器工作原理

气体继电器工作原理

气体继电器工作原理
气体继电器是一种电气装置,它利用气体的导电性和绝缘性来控制电路的开关。

其工作原理如下:
1. 气体选择:气体继电器中使用的气体通常是干燥而纯净的空气或氮气。

2. 真空状态:在气体继电器不工作的状态下,气体室内通常是一个完全的真空状态。

这是由于继电器内部的气体被抽取出来,使气室内没有气体分子存在。

3. 气室与电路连接:继电器的气室与控制电路相连。

在气室中有两个接点,分别是通电侧和断电侧。

4. 控制信号:当控制电路发出信号时,气室内的气体通常会通过一个气源引入。

这使得气室内充满了气体分子。

5. 气体导电性:当气体充满气室时,气体分子之间会发生碰撞。

这些碰撞会导致气体分子带电。

当气体分子带电时,它们将会成为电流的导体。

6. 电路开闭:当气室内的气体分子电导率达到一定值时,电路通电侧和断电侧的接点会接触。

这将使得电路被打开或关闭,从而实现对电路的控制。

7. 控制信号结束:当控制信号停止时,继电器内的气源会停止供气。

气室内的气体将逐渐被抽取出来,将会恢复到真空状态。

电路将会断开并恢复到初始状态。

总结:气体继电器的工作原理是通过引入气体分子并使其带电,从而改变气室内的电导率。

根据电导率的变化,继电器可以控制电路的开和关,实现对电气装置的控制。

sf6密度继电器工作原理

sf6密度继电器工作原理

sf6密度继电器工作原理SF6密度继电器是一种用于测量SF6气体密度的电器设备。

SF6(六氟化硫)气体广泛应用于高压输电设备中,如变电站和开关设备。

SF6密度继电器可以监测SF6气体的密度并输出电信号,以便实时监控设备的工作状况,并在设备密度异常时进行报警。

SF6密度继电器的工作原理如下:1.SF6气体密度的测量:SF6气体会被导入到继电器的测量腔中,改变测量腔的压力。

测量腔内部包含了一个弹簧和一个密度测量组件。

当SF6气体密度增加时,测量腔内的压力也会增加。

弹簧会根据测量腔内的压力变化而发生位移,这个位移与SF6气体密度成正比。

2.位移转换:弹簧的位移通过机械结构被转换成一个电信号。

通常,位移转换通过磁电转换器(如薄膜变压器)或电容变换器实现。

这些装置可以将位移转换成电压或电流信号。

3.信号处理:测量到的位移信号会通过电路板中的电子元件进行放大和处理。

这些电子元件可以将位移信号转换成电压或电流,以便与其他设备进行连接或以可读形式显示。

4.报警和保护功能:SF6密度继电器通常具有报警和保护功能。

当SF6气体密度超出预设的范围时,继电器会触发一个报警信号。

报警信号可以用于控制系统的声光报警器或发送远程报警信号。

此外,继电器还可以与断路器或开关设备等其他设备进行连接,以便在必要时切断电源或采取其他保护措施。

SF6密度继电器主要的优点是其稳定性和高精度。

它可以在极端的环境条件下工作,并提供准确和可靠的SF6气体密度测量结果。

此外,它还可以与其他设备无缝连接,实现设备的自动化和监控。

然而,SF6密度继电器也存在一些限制。

首先,它需要定期进行校准和维护,以保证测量的准确性。

其次,它的价格相对较高,需要较大的设备布局空间。

此外,由于SF6气体对环境有污染和温室效应,SF6密度继电器的使用也受到了一些限制。

综上所述,SF6密度继电器通过测量SF6气体的密度来监控设备的工作状况,并在设备密度异常时进行报警。

它使用机械和电子组件将位移转换成电信号,并通过信号处理和报警功能实现设备的保护。

气体继电器

气体继电器

5
6 7
QJ3-80
QJ4-50 QJ4-80
80
50 80
0.7~1.5 250~300
0.6~1.2 0.7~1.5
8 7
带有取气盒的继电器在继电器型号末尾标注“A”,如 “QJ4-80A”
◆ 气体继电器-安装
气体继电器(2)必须安装在被保护设备(变压器,电 抗器)、油箱(1)和储油柜(5)之间的连接管路(4)中。
上浮子也同时下沉,此时发出报 警信号。当液体继续流失,储液罐、
管道和瓦斯继电器被排空。随着液体水平面的下降,下浮子 下沉。通过浮子的运动,带动一个开关元件,由此切断连接
变压器的电源。
◆ 气体继电器-工作原理
三、绝缘液故障 故障:由于一个突发性地不寻
常事件,产生了向储液罐方向
运动的压力波流。 反应: 压力波流冲击安装在流动液体
◆ 气体继电器-安装(COMEM)
注意事项: ● 红色箭头指向变压器油枕方向;
● 气体继电器内部必须充满油,即变压器油枕内最低油位必 须高于继电器的放气阀;
● 推荐连接气体继电器的管道轴线与水平面的倾斜角度为 2.5°;
● 继电器进油管保证平直且长度至少为连管内径的5-10倍, 继电器出油管长度仅需为连管内径的3倍。油流方向必需为 指向油枕方向。
中的挡板,压力波流的流速超过挡板的动作灵敏度,挡板顺
压力波流的方向运动,开关元件因此被启动。由此变压器跳 闸。 在单浮子瓦斯继电器中,上、下开关系统的功能是一致的。 所以在出现故障时,通常是立刻切断与变压器连接的电源。
◆ 气体继电器-选型
气体继电器尺寸及型号的选择依据对应的变压器容量等 级及总油量,选用厂家根据客户要求,与公司供应商来定, 进口气体继电器首选厂家为EMB,一般常用型号为沈阳旭升 的,下面用沈阳四兴的为例: QJ4-25、QJ4G-25、QJ3-50、QJ3-80、QJ4-50、QJ4-80

空气式时间继电器的工作原理

空气式时间继电器的工作原理

空气式时间继电器的工作原理1. 空气式时间继电器简介说到空气式时间继电器,很多人可能会一脸懵,像是被问到“什么是量子物理”一样。

其实,这玩意儿就是个帮我们控制时间的小工具。

它能在特定的时间段内打开或关闭电路,简单来说,就是给电气设备加上一个“定时器”。

想象一下,跟着小闹钟一起响,或者像小时候看动画片时,突然暂停了一样。

它的工作原理有点像我们的呼吸——空气进出,动作就来了,真的是简单得不行。

1.1 工作原理那么,它是怎么工作的呢?其实就是依赖于空气的压力变化。

这个继电器内部有个特制的膜片,空气通过这个膜片来控制继电器的开关。

想象一下,气球里充气的时候,气球会鼓起来,压力增大;而当气球放气的时候,气球又会缩小。

这种压力的变化就是它工作的基础。

在设定的时间内,空气压力会慢慢变化,最后达到某个点,触发开关,就像一个小朋友忍不住要放声大笑,终于“哇”的一声出来了。

1.2 使用场景它的用途可广泛了,从工业到家庭都有身影。

比如说,在工厂里,你可能需要机器在工作一段时间后自动停下,免得像个“工作狂”一样不知疲倦地干下去。

而在家里,可能会用到这玩意儿来控制花园里的喷灌系统,确保植物在最佳的时间喝水,真是给植物当个“好保姆”。

想象一下,空气式时间继电器就是我们生活中的“定时管家”,虽然没穿西装,但也干得漂亮。

2. 主要组成部分当然,任何好东西都有其构成的部分,空气式时间继电器也不例外。

它的主要组成部分有几个,下面我们来一一介绍。

2.1 膜片膜片是它的“心脏”,没了这个东西,空气式时间继电器就不能正常工作。

膜片的材料和设计非常讲究,得能够灵敏地感应到空气的压力变化。

就像我们平时说的“灵敏的耳朵”,一听到动静就能反应过来。

2.2 控制电路控制电路相当于大脑,负责处理膜片传来的信号。

它能够将膜片的动作转化为实际的开关操作。

可以说,没有这个电路,膜片也只能孤独地待着,听不到外面的指令。

这就好比一个小队伍,光有干劲儿没主心骨,事情可就做不成了。

气体继电器构造和工作原理

气体继电器构造和工作原理

气体继电器构造和工作原理
气体继电器是一种使用气体作为工作介质的电器设备,具有控制电路的开关功能。

它由气密封的外壳、固态触点、磁体、电磁铁和可调节弹簧组成。

气体继电器的工作原理是基于气体的热膨胀和冷缩特性。

当通过电磁铁通电时,产生电流在线圈周围产生磁场,使得磁芯带动可调节弹簧和固态触点。

当电流通过触点时,由于触点处的电阻导致局部加热,使得气体在触点处膨胀,推动弹簧释放压力,将触点分开,从而实现断开电路的目的。

相反,当电流停止通过电磁铁时,磁场消失,可调节弹簧将触点复位。

同时,
气体冷缩,压力增加,将触点再次靠拢,闭合电路。

这样,气体继电器能够实现对电路的开关控制。

气体继电器具有许多优点,如高电流容量、良好的耐久性、快速的响应速度和
可靠的操作等。

另外,由于它使用气体作为工作介质,因此不会产生电弧和火花,具有较高的安全性。

总结而言,气体继电器通过利用气体的热膨胀和冷缩特性,实现对电路的开关
控制。

其构造简单,工作可靠,适用于需要高电流容量和快速响应的电路控制应用。

气体继电器的信号电路原理

气体继电器的信号电路原理

气体继电器的信号电路原理
气体继电器是一种使用气体作为传导介质的电器装置,可以将一个电路的信号传导到另一个电路中。

其信号电路原理如下:
1. 气体通路:气体继电器内部有一个气体通路,通过这个通路将信号传递。

一般来说,气体继电器的信号通路由一个气体源、一个气体管道和一个气体放电装置组成。

2. 输入信号:输入信号通常由一个电路中的电压、电流或其他物理量产生。

当输入信号达到设定阈值时,将触发气体继电器。

3. 气体源:气体源是继电器的信号源,可以是气瓶、压缩机等设备。

信号通过气体源被压缩,产生一定的气体压力。

4. 气体管道:气体通过气体管道传递到继电器的输出端。

在气体管道中,通常会有阀门、压力传感器等控制元件来控制气体的流动。

5. 气体放电装置:气体放电装置是气体继电器中的重要部分,用于将信号从输入端传递到输出端。

它通常由一个或多个电极和一个气体间隙组成。

当输入信号达到设定阈值时,气体放电装置将自动进行放电。

6. 输出信号:当气体放电装置触发放电时,输出信号将在气体继电器的输出端
产生。

这个输出信号可以是一个电压、电流或其他物理量,用于触发下游电路的工作。

综上所述,气体继电器的信号电路原理是通过气体通路、气体源、气体管道和气体放电装置将输入信号传递到输出端,从而实现信号的传导和控制。

气体继电器工作原理

气体继电器工作原理

1 概述 1.1 产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。

气体继电器(以下简称继电器)安装在变压器箱盖与储油柜的联管上,在变压器内部故障而使油分解产生气体或造成油流冲动时,使气体继电器的接点动作,以接通指定的控制回路,并及时发出信号或自动切除变压器。

1.2 品种、规格QJ1-50 气体继电器管路通径φ50QJ1-80 气体继电器管路通径φ80QJ4-25 气体继电器管路通径φ25QJ4-50 气体继电器管路通径φ50QJ4-80 气体继电器管路通径φ801.3 型号的组成及其代表意义注:1)特殊使用环境代号TH —湿热带型;TA —干热带型;一般型不加表示。

2)型号后面代G字标注者为改进型产品,即QJ4型产品。

1.4 使用条件1.4.1 允许工作温度:-30~+95℃。

1.4.2 安装方式:继电器管路轴线应与变压器箱盖平行,允许通往储油柜的一端稍高,但其轴线与水平面的倾斜度不超过4%。

2 结构与工作原理 2.1 气体继电器结构QJ型继电器结构基本相同,只是QJ4-25型跳闸信号为单接点式,其它均为双接点式。

继电器芯子结构如图1所示,继电器芯子上部由开口杯(浮子)3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置,其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。

盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。

探针2是供检查跳闸机构的灵活性和可靠性之用。

图1 继电器芯子结构1 气塞 2探针 3开口杯(浮子) 4重锤 5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2.21 概述 1.1 产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。
