抗震支架抗震设计要求

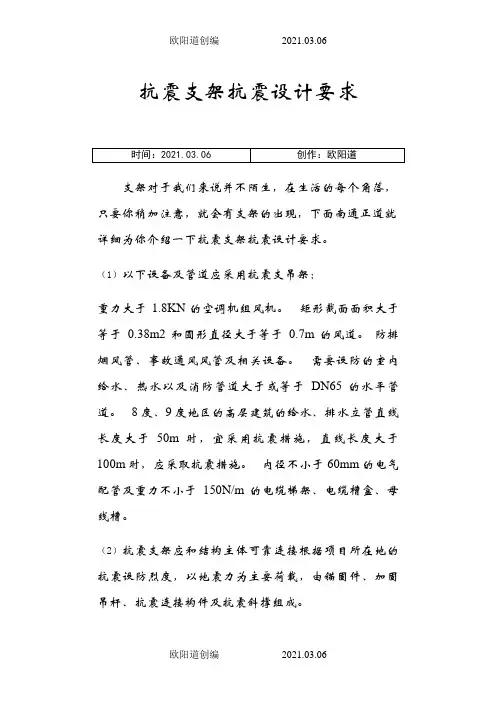

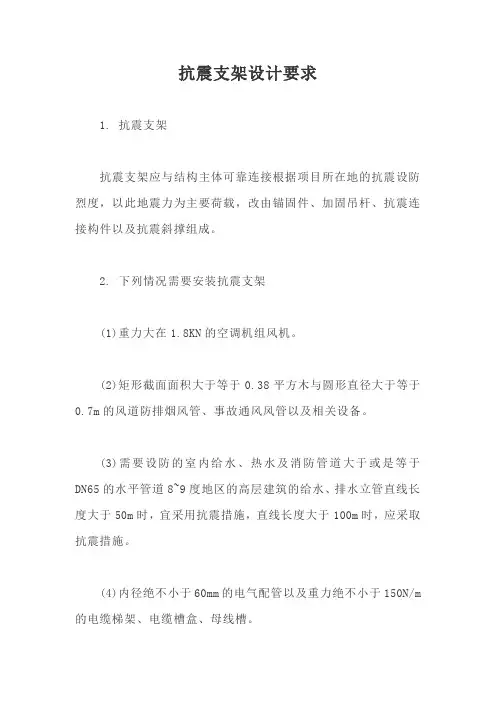

支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下抗震支架抗震设计要求。（1）以下设备及管道应采用抗震支吊架：

重力大于1.8KN的空调机组风机。矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道。防排烟风管、事故通风风管及相关设备。需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道。 8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。

（2）抗震支架应和结构主体可靠连接根据项目所在地的抗震设防烈度，以地震力为主要荷载，由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。

（3）组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。

（4）管道抗震支吊架不应限制管线热胀冷缩产生的位移，其设置和设计应满足相关规范规定。

（5）所有抗震支吊架应和结构主体可靠连接，当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。

（6）新建工程刚性材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为12m，纵向最大间距为24m。

（7）新建工程非金属材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为6m，纵向最大间距为12m。 3.1.3.8新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性管道上述参数减半；改建、扩建工程管道上述参数减半。

（8）新建工程刚性矩形风管侧向抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；柔性风管上述参数减半；改建、扩建工程管道上述参数减半。（9）3.抗震支吊架厂家所生产的抗震支吊架各部件（包括槽钢、连接件、弹簧螺母）除工厂自检外，每批次产品应送国家检测机构进行力学测试，以确保结构安全。

（10）其余规格参数及实施要求应满足《建筑机电工程抗震设计规范》的相关规定。

（11）质量保证要求

（12）施工人员资质要求 A) 所有管道装配人员和设备安装人员均应具有在行业中至少三年以上有关的工作经验。 B) 所有供本工程使用的管道和配件均应符合标书内技术规格说明书要求的标准。 C) 所有烧焊技工必须具备由有关政府机关签发的有效上岗施工证书。

（13）成品支架及抗震支架供应商职责供应方需对整个管线支架系统进行设计，对综合支吊架受力情况及材质选型进行详细计算，提供力学计算书，并提供设计图纸供甲方指定的设计院审核。对设计院有意见的，供应商须按设计院意见进行修改直至设计院批准为止。根据甲方建设工程进度按时供货，不得影响工程进度；供应商应提供完整的《成品支架安装技术手册》、《成品支架安装使用指南》、《成品支架荷载计算书》、《成品支架现场安装指导手册》等一整套资料，以保证产品的安全与提供优质的服务。供应商在整个支架及管线安装过程需派技术人员提供驻现场培训工人及技术指导服务。

（14）资料呈审供货方应提交管道支架和固定支撑详图供审批。供货及施工方应提交管道试验和清洁凈化程序供审批。施工方应在试验和投入运行之后须提交完整的试验报告。

这些年来支架没有收到应有的重视，究其原因还是支架存在很多问题，我们需要对支架现阶段发现的各种由于各方面导致的不足，想办法来进行改进和优化，并且还要在本行业的基础上进行更新。本文章来自于南通正道，未经允许，请勿转载。
