电网监控与调度自动化作业题及答案
电网监控与调度自动化 复习思考题
电网监控与调度自动化复习思考题一、简答题1. 请简要说明电网监控与调度自动化的定义和目的。
电网监控与调度自动化是指利用现代信息技术手段对电网进行实时监测、数据采集和分析，以及自动化调度和控制电力系统的运行。
其目的是提高电网的可靠性、经济性和安全性，实现电力系统的高效运行和优化。
2. 请列举电网监控与调度自动化系统的主要功能。
电网监控与调度自动化系统的主要功能包括：- 实时监测电力系统的运行状态，包括电压、电流、频率等参数的采集和监测。
- 实时采集和处理电力系统的数据，包括电网拓扑、负荷、发电量等信息。
- 分析和预测电力系统的负荷需求，为电力调度提供依据。
- 自动化调度电力系统的运行，包括发电机组的启停、负荷的分配等。
- 实施故障检测和故障处理，保障电力系统的安全运行。
- 提供报警和告警功能，及时发现和解决电力系统的异常情况。
- 支持远程操作和远程控制，方便运维人员对电力系统进行管理和调整。
3. 请简要介绍电网监控与调度自动化系统的基本架构。
电网监控与调度自动化系统的基本架构包括以下几个主要组成部分：- 数据采集与传输系统：负责采集电力系统的各种数据，并将数据传输给监控中心。
- 监控中心：负责接收和处理来自数据采集系统的数据，并进行实时监测和分析。
- 数据存储与处理系统：负责存储和处理电力系统的历史数据，支持数据的查询和分析。
- 决策支持系统：根据监测数据和历史数据进行分析和预测，为电力调度提供决策支持。
- 自动化控制系统：根据决策支持系统的指令，自动调整电力系统的运行状态。
- 人机界面系统：提供给运维人员进行操作和管理电力系统的界面。
4. 请简要介绍电网监控与调度自动化系统的关键技术。
电网监控与调度自动化系统的关键技术包括：- 数据采集与传输技术：包括传感器、通信设备等，用于采集电力系统的各种数据，并将数据传输给监控中心。
- 数据处理与分析技术：包括数据存储、数据挖掘、数据分析等，用于处理和分析电力系统的数据，提取有用信息。
电网监控与调度自动化复习题答案
电网监控与调度自动化《电网监控与调度自动化》复习思考题一、填空题1、目前，配电站的远动装置（RTU）都必须具有遥测、遥信、遥调、遥控、等四种综合管理的能力。
3、电力负荷控制系统由负荷控制中心和负荷控制终端两部分组成。
4、配电自动化的地理信息系统是由硬件、软件、数据构成的有机结合体。
5、对常规变电站进行无人值班站改造时，必须考虑保护信号复归的改造问题。
无人值班变电站信号继电器的复归一般可采取控遥复归和延时自动复归两种方法。
6、重合器的动作特性可以分为瞬时动作特性和延时动作特性两种。
8、电力系统的运行状态主要包括正常运行、警戒、紧急、系统崩溃、恢复等五种基本类型。
9、目前我国电网调度的基本原则是统一调度、分级管理、分层控制。
10、电网监控与调度自动化，按其功能可分为四个子系统，分别是：信息采集和命令执行、信息传输、信息的收集.处理和控制、人机联系。
11、远动终端（RTU）的“四遥”功能指的是：遥测、遥信、遥调、遥控、12、变电站自动化系统的结构形式主要有两种，即集中式和分散式。
13、目前的馈线自动化技术主要有两种形式，一种是基于重合器和分段器馈线自动化，另一种是基于RTU的馈线自动化。
14、需方用电管理主要包括：负荷监控与管理、远方抄表及计费自动化。
15、电力系统能量管理的基本范围是调度系统，它的领导机构是调度中心。
16、如果调度中心要远方调节发电厂几组功率，需要四邀中的遥调和遥测功能。
17、变电站自动化系统中，四遥属于监控子系统的功能。
18、随着电网的扩大和无人值班变电站数量的增加，无人值班变电站的管理模式大多采用集控站控制的管理模式。
19、有功分量辨别法必须与带阻尼电阻的自动跟踪消弧线圈装置配套使用。
20、事故追忆是对故障前后主要遥测量的变化过程进行记录实现的。
21、电力系统运行时的不安全状态属于警戒状态。
22、我国调度管理模式属于局部电网统一管理、统一调度。
23、事件顺序记录的信息内容包括时间的名称、状态、发生时间。

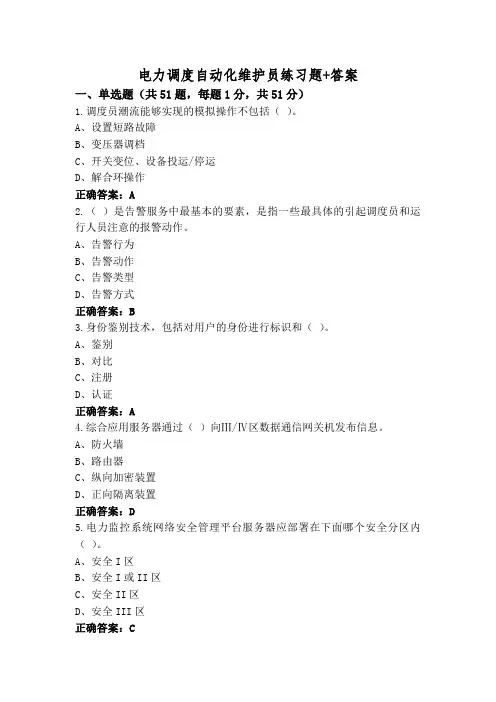

电力调度自动化维护员练习题+答案
电力调度自动化维护员练习题+答案一、单选题（共51题，每题1分，共51分）1.调度员潮流能够实现的模拟操作不包括（）。
A、设置短路故障B、变压器调档C、开关变位、设备投运/停运D、解合环操作正确答案：A2.（）是告警服务中最基本的要素，是指一些最具体的引起调度员和运行人员注意的报警动作。
A、告警行为B、告警动作C、告警类型D、告警方式正确答案：B3.身份鉴别技术，包括对用户的身份进行标识和（）。
A、鉴别B、对比C、注册D、认证正确答案：A4.综合应用服务器通过（）向Ⅲ/Ⅳ区数据通信网关机发布信息。
A、防火墙B、路由器C、纵向加密装置D、正向隔离装置正确答案：D5.电力监控系统网络安全管理平台服务器应部署在下面哪个安全分区内（）。
A、安全I区B、安全I或II区C、安全II区D、安全III区正确答案：C6.光伏电站的功率预测系统属于（）。
A、非控制区B、管理信息大区C、控制区D、安全接入区正确答案：A7.下列选项中（）不属于终端装置的类型。
A、馈线远方终端FTUB、需方终端单元ATUC、信号电源监控单元STUD、变压器测控单元TTU正确答案：B8.MPLSVPN网络中，有三种设备：（）。
A、PE路由器、CE路由器、P路由器B、路由器、交换机、防火墙C、CE设备、PE设备和P路由器D、用户直接与服务提供商相连的边缘设备，路由器、交换机正确答案：C9.实时动态监测系统由哪些部分组成（）。
A、子站系统B、主站系统C、高速通信网络D、以上都是正确答案：D10.电能量采集系统与SCADA系统互联，中间应采取（）安全措施。
A、物理隔离装置B、防火墙C、路由器D、直通正确答案：B11.状态估计的数据源为（）。
A、实时数据、历史数据、故障数据B、测量数据、历史数据、故障数据。
C、实时数据、历史数据、计划数据D、测量数据、断路器数据、故障数据正确答案：C12.操作系统进程在其存在的过程中存在三种状态，当进程获得了除CPU 外的一切所需资源，一旦得到处理机即可运行，则该进程处于（）。

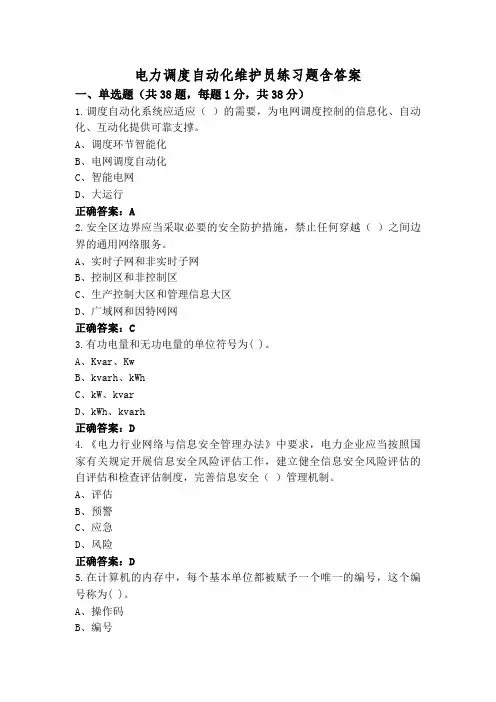

电力调度自动化维护员练习题含答案
电力调度自动化维护员练习题含答案一、单选题（共38题，每题1分，共38分）1.调度自动化系统应适应（）的需要，为电网调度控制的信息化、自动化、互动化提供可靠支撑。
A、调度环节智能化B、电网调度自动化C、智能电网D、大运行正确答案：A2.安全区边界应当采取必要的安全防护措施，禁止任何穿越（）之间边界的通用网络服务。
A、实时子网和非实时子网B、控制区和非控制区C、生产控制大区和管理信息大区D、广域网和因特网网正确答案：C3.有功电量和无功电量的单位符号为( )。
A、Kvar、KwB、kvarh、kWhC、kW、kvarD、kWh、kvarh正确答案：D4.《电力行业网络与信息安全管理办法》中要求，电力企业应当按照国家有关规定开展信息安全风险评估工作，建立健全信息安全风险评估的自评估和检查评估制度，完善信息安全（）管理机制。
A、评估B、预警C、应急D、风险正确答案：D5.在计算机的内存中，每个基本单位都被赋予一个唯一的编号，这个编号称为( )。
A、操作码B、编号C、字节D、地址正确答案：D6.调度控制中心对发电厂的机组启、停操作命令属于( )。
A、遥调信息B、遥控信息C、遥信信息D、遥测信息正确答案：B7.对远动工况退出的厂站，如果是( )变电站，可在状态估计软件中采取整站屏蔽(该厂站内所有量测视为无效)或排除(该厂站不参与计算)的应急办法。
A、末端B、枢纽C、升压D、降压正确答案：A8.在生产控制大区与管理信息大区之间必须设置经国家指定部门检测认证的( )。
A、国产防火墙B、电力专用横向安全隔离装置C、加密认证装置D、非网络装置正确答案：B9.网络中使用光缆的优点是( )。
A、便宜B、是一个工业标准、在任何电气商店都能买到C、容易安装D、传输速率比同轴电缆或双绞线的传输速率高正确答案：D10.TCP和UDP的一些端口保留给一些特定的应用使用。
为HTTP协议保留的端口号为( )。
A、TCP的25端口B、TCP的80端口C、UDP的25端口D、UDP的80端口正确答案：B11.人们将网络层次结构模型和各层协议定义为网络的( )。
电网调度自动化厂站端调试检修员专业技能测试题+答案
电网调度自动化厂站端调试检修员专业技能测试题+答案一、单选题（共40题，每题1分，共40分）1、对于远动装置间的弱电电缆的绝缘应使用（）兆欧表进行绝缘测量。
A、100VB、1000VC、250VD、500V正确答案：C2、下列哪些信号属于模拟量（）。
A、事件顺序纪录B、预告信号C、刀闸位置信号D、主变压器油温正确答案：D3、计算机监控系统的站控层平均故障间隔时间（MTBF）不小于（）。
A、20000hB、2000hC、30000hD、3000h正确答案：A4、数据库管理系统提供的数据（）语言，可以对数据库中的数据实现检索和更新。
A、处理B、定义C、操作D、编辑正确答案：D5、遥信信号输入回路中常用（）作为隔离电路。
A、运算放大器B、光电耦合器C、变压器D、继电器正确答案：B6、在中性点直接接地的系统中，当发生单相接地时，其非故障相的对地电压（）。
A、降低一半B、升高C、升高2倍D、不变正确答案：D7、地区电网公司电压无功监控系统的控制目标是( )。
A、控制开关分合B、控制变电所主变供电侧母线电压在合格范围及减少网损C、控制主变压器分头升降D、控制电容器投切正确答案：B8、若用8位机器码表示十进制数 -101，补码表示的形式为（）。
A、11100101B、11010101C、10011011D、11100111正确答案：C9、测控装置交流线电压测量输入回路为（）。
A、380VB、220VC、57.7VD、100V正确答案：D10、在50Hz系统中，如果采样频率fs=1200Hz，则每个工频周期采样（）。
A、24次B、12次C、36次D、20次正确答案：A11、根据应用系统实际情况，在满足总体安全要求的前提下，可以简化安全区的设置，但应当避免通过（）形成不同安全区的（）连接。
A、局域网、横向交叉B、广域网、横向交叉C、局域网、纵向交叉D、广域网、纵向交叉正确答案：D12、下面那种设备不属于计算机/网络安全产品：（）。

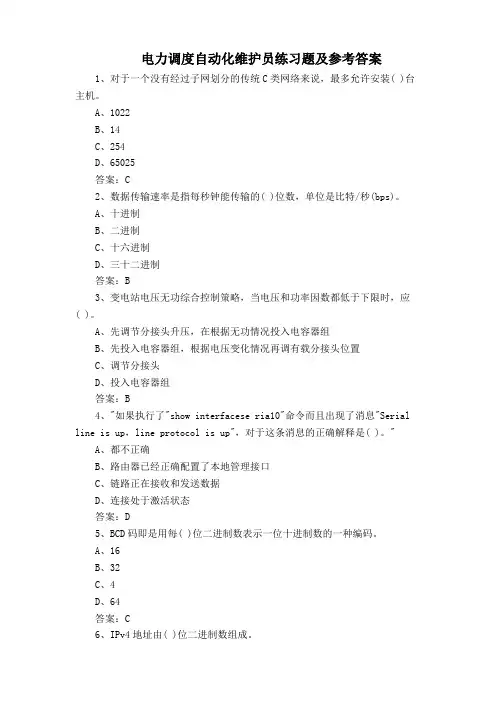

电力调度自动化维护员练习题及参考答案
电力调度自动化维护员练习题及参考答案1、对于一个没有经过子网划分的传统C类网络来说，最多允许安装( )台主机。
A、1022B、14C、254D、65025答案：C2、数据传输速率是指每秒钟能传输的( )位数，单位是比特/秒(bps)。
A、十进制B、二进制C、十六进制D、三十二进制答案：B3、变电站电压无功综合控制策略，当电压和功率因数都低于下限时，应( )。
A、先调节分接头升压，在根据无功情况投入电容器组B、先投入电容器组，根据电压变化情况再调有载分接头位置C、调节分接头D、投入电容器组答案：B4、"如果执行了"show interfacese ria10"命令而且出现了消息"Serial line is up，line protocol is up"，对于这条消息的正确解释是( )。
"A、都不正确B、路由器已经正确配置了本地管理接口C、链路正在接收和发送数据D、连接处于激活状态答案：D5、BCD码即是用每( )位二进制数表示一位十进制数的一种编码。
A、16B、32C、4D、64答案：C6、IPv4地址由( )位二进制数组成。
A、8B、24C、32D、4答案：C7、计算机之所以能够按人们的意图自动地进行操作，主要是因为采用了( )。
A、高速的电子元器件B、存储程序控制C、高级语言D、二进制编码答案：B8、调度自动化SCADA系统的基本功能不包括（）。
A、事故追忆B、安全监视、控制与告警C、在线潮流分析D、数据采集和传输答案：C9、子网掩码产生在( )。
A、会话层B、传输层C、表示层D、网络层答案：D10、状态估计不收敛或合格率低，量测系统存在的主要问题是( )。
A、参数错误和参数不完整B、伪量测和屏蔽量测C、量测错误和量测不完整D、坏数据和可疑数据答案：C11、( )是一种含有非预期或者隐藏功能的计算机程序，是指表面上是有用的软件、实际目的却是危害计算机安全并导致严重破坏的计算机程序。
电网监控与调度自动化岗位培训题库五
电网监控与调度自动化岗位培训题库五第九章智能装置第一节填空题1、UPS按备用方式分类：可分为(串联备用冗余系统)和(并联备用冗余系统)两类。
2、电力专用UPS由两套(在线式UPS并联)组成。
3、并机工作模式是指对并联的多台UPS在(冗余并机)或(扩容并联)的工作方式，各自UPS之间自动均分负载。
4、并机工作模式中一台UPS出现故障，该台(UPS自动退出)运行，剩余UPS均分负载；如果系统过载，则整个UPS系统转(旁路)运行。
5、延时软启动功能是指UPS刚启动时(输出电压由小渐大)，减轻启动过程中对(设备)和(电源)的冲击。
6、市电恢复自启动功能是专门针对UPS设备接有(后备电池)的应用场合设计的，可以在后备电池(实施欠压保护)以后，输入交流电恢复正常时，UPS电源自启动，按照预先设定好的工作模式选择(供电方式)。
7、当要进行电力专用UPS检修时，应合上(手动维修旁路开关)，拉开外围其他开关时，即可退出整个模块进行(检修维护)。
8、电力专用UPS检修旁路开关具有(自动同步)功能，可在任意状态下合上，确保不会形成(环流)、(过流)、(过压)等各种异常现象。
9、整个电力专用UPS系统由(主机)、(从机)、(馈线开关)三部分组成。
10、电力专用UPS逆变器工作电源的两路直流是由(二极管)隔离的。
正常情况下使用交流电源(整流后的)直流。
11、当发生UPS输出消失进行恢复送电工作时，应先将所有(负载开关拉开)，待UPS启动成功后按照先后次序依次合上(负载开关)，目的是防止同时开机时(冲击负载)造成开机失败。
12、每台UPS装置包括整流器、(逆变器)、静态开关、旁路维修开关。
13、一块蓄电池的浮充电电压为(13.5)V。
14、UPS的实际负载能力约等于标称值的(70%)。
15、UPS进线电缆和输出电缆要求有A、B、C三相电源、中性线和(接地线)。
16、一般情况下，UPS的输入和输出(零线)在UPS内部相互连接。
电力调度自动化维护员专业理论题库+参考答案
电力调度自动化维护员专业理论题库+参考答案一、单选题（共40题，每题1分，共40分）1、智能电网调度控制系统的（）监视和记录系统中各种资源的使用情况，包括计算机CPU负荷、内存使用、磁盘空间占用、数据库空间使用状态等情况。
A、系统运行监视功能B、系统资源管理功能C、系统资源监视功能D、系统管理监视功能正确答案：C2、"交换机是利用"端口/MAC地址映射表"进行数据交换的。
交换机实现动态建立和维护端口/MAC地址映射表的方法是( )。
"A、人工建立B、地址学习C、轮询D、进程正确答案：B3、远动终端发出的带时标的告警信息是( )。
A、遥信信息字B、事故总信号C、遥信变位信号D、SOE(事件顺序记录)正确答案：D4、《电力行业网络与信息安全管理办法》中要求，电力企业应当按照国家有关规定开展信息安全风险评估工作，建立健全信息安全风险评估的自评估和检查评估制度，完善信息安全（）管理机制。
A、应急B、评估C、预警D、风险正确答案：D5、在因特网中，IP数据报从源结点到目的结点可能需要经过多个网络和路由器。
在整个传输过程中，IP数据报报头中的( )。
A、源地址有可能发生变化而目的地址不会发生变化B、源地址不会发生变化而目的地址有可能发生变化C、源地址和目的地址都不会发生变化D、源地址和目的地址都有可能发生变化正确答案：C6、在非电量遥测中，需要通过( )把非电量的变化转换为电压量。
A、电抗器B、电容器C、放大器D、传感器正确答案：D7、由于一次系统的变更(如厂站设备的增、减，主接线变更，互感器变比改变等)，需修改相应的画面和数据库等内容时，应以（）为准。
A、运维单位书面通知B、基建部门提供的图纸C、现场自动化人员通知D、经过批准的书面通知正确答案：D8、PING某台主机成功，路由器应出现( )提示。
A、Relayfrom……B、UnreachableC、TimeoutD、Non-existentaddress正确答案：A9、人们将网络层次结构模型和各层协议定义为网络的( )。
电网调度自动化厂站端调试检修员模拟试题与参考答案
电网调度自动化厂站端调试检修员模拟试题与参考答案一、单选题（共42题，每题1分，共42分）1.哪种协议负责将MAC地址转换成IP地址（）。
A、TCPB、ARPC、UDPD、RARP正确答案：D2.数据库是某研究领域对象数据的综合，其数据结构表示有很多方法，目前使用最广泛的是（）。
A、关系型B、面向对象型C、过程型D、顺序型正确答案：A3.检查网络连通性的应用程序是：（）。
A、PINGB、ARPC、BINDD、DNS正确答案：A4.IP协议的特征是（）。
A、不可靠，无连接B、可靠，无连接C、可靠，面向连接D、不可靠，面向连接正确答案：A5.以下是路由器中的存储部件，请指出（）存储部件是用来存放配置文件的。
A、FLASHB、NVRAMC、RAMD、ROM正确答案：B6.多功能电能表地址每个字节采用（）表示。
A、BCD码B、二进制C、十六进制D、十进制正确答案：C7.用两只单相功率表测量三相三线制电路有功功率时，两只功率表的读数的代数和（）功率。
A、代表三相电路的总和B、不代表任何一相的C、代表所测两相的总和D、代表所测相的正确答案：A8.将十六进制数30H转化为十进制数为（）。
A、30B、40C、48正确答案：C9.防误闭锁装置不得随意退出运行，停用防误闭锁装置应经（）批准。
A、当值值长B、本单位总工C、变电站站长D、当值调度员正确答案：B10.MPLS VPN网络中，有三种设备：（）。
A、CE设备、PE设备和P路由器B、用户直接与服务提供商相连的边缘设备，路由器、交换机C、路由器、交换机、防火墙D、PE路由器、CE路由器、P路由器正确答案：A11.分析和计算复杂电路的基本依据是（）。
A、克希荷夫（基尔霍夫）定律B、欧姆定律C、节点电压法D、克希荷夫（基尔霍夫）定律和欧姆定律正确答案：D12.《交流采样测量装置运行检验管理规程》规定，交流工频电量每一电流输入回路的功率消耗应不大于（）VA，每一电压输入回路的功率消耗应不大于（）VA。
电网监控与调度自动化题库及答案
第一章概述1.简述电网监控与调度自动化系统的基本结构答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
2.简述电力调度系统的目标及其应用的主要技术手段答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC和经济调度控制EDC技术第二章交流数据采集与处理1. 简述交流数据采集技术方案的基本原理答：对交流量瞬时值直接采样，通过A/D变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
2. 简述微机变送器的工作过程答：变送器的输入信号经过相应的TV、TA变成0~5V交流电压信号，这些信号输入到多路模拟电子开关MPX，CPU经并行接口芯片，将当前需要采样的某路信号地址送到MPX，MPX立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU发出转换结束信号,CPU中断当前工作，经并行接口电路读得A/D转换输出数据。
CPU再次发出选择下一路采样的地址信号到MPX，CPU对已采集的数据进行处理，并计算出线路上的各种电气量值。
3. 简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140KV电压的标度变换系数K）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V与kV，A 与kA。
这些信号经过各种变换器转化为A/D转换器能接受的信号范围，经A/D转换为标幺值形态的数字量，但无法表明该测量值的大小。
为了显示、打印、报警及向调度传送，必须把这些数字量转换成具有不同量纲的数值，这就是标度变换。
第三章远动终端RTU1.简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
电网监控与调度自动化题库及答案
第一章概述1. 简述电网监控与调度自动化系统的基本结构答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
2. 简述电力调度系统的目标及其应用的主要技术手段答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC和经济调度控制EDC技术第二章交流数据采集与处理1. 简述交流数据采集技术方案的基本原理答：对交流量瞬时值直接采样，通过A/D 变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
2. 简述微机变送器的工作过程答：变送器的输入信号经过相应的TV、TA变成0~5V 交流电压信号，这些信号输入到多路模拟电子开关MPX，CPU经并行接口芯片，将当前需要采样的某路信号地址送到MPX，MPX立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D 转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU发出转换结束信号,CPU中断当前工作，经并行接口电路读得A/D 转换输出数据。
CPU再次发出选择下一路采样的地址信号到MPX，CPU对已采集的数据进行处理，并计算出线路上的各种电气量值。
3. 简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140KV 电压的标度变换系数K）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V 与kV，A 与kA。
这些信号经过各种变换器转化为A/D 转换器能接受的信号范围，经A/D 转换为标幺值形态的数字量，但无法表明该测量值的大小。
为了显示、打印、报警及向调度传送，必须把这些数字量转换成具有不同量纲的数值，这就是标度变换。
第三章远动终端RTU1. 简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT 显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
调度自动化普考(带答案)
一、单选题（每题1分，共40分）1. 在DL/T634.5101-2002 规约中，若确认帧受到干扰或超时未收到确认帧时，则主站帧计数位状态（B）。
A.置０B. 不变C. 置１D.取反2. 如果远动终端设备的信息发送速率为600bps，表示1秒发送600个（D）。
A.字节B. 数据包C.字D. 二进制码元3. SCADA 中前置机担负着（C）等任务。
A.保存所有历史数据；B.对电网实时监控和操作；C.数据通信及通信规约解释；D.基本SCADA 功能和AGC/EDC 控制与显示；4. 《地区电网调度自动化系统应用软件基本功能实用要求及验收细则（试行）》中规定的应用软件基本功能是指：（B）A.网络拓扑、状态估计、调度员潮流、短路电流计算B.网络拓扑、状态估计、调度员潮流、负荷预报C.状态估计、调度员潮流、最优潮流、无功优化D.网络拓扑、调度员潮流、静态安全分析、负荷预报5. 状态估计根据SCADA 提供的（）和网络拓扑的分析结果及其它相关数据，实时地给出电网内各母线电压，各线路、变压器等支路的潮流，各母线的负荷和各发电机出力；对（）进行检测与辨识；实现母线负荷预报模型的维护、量测误差统计、网络状态监视等。
（D）A.不良数据、实时信息B.隔离开关状态、显示结果C. 不良数据、隔离开关状态D. 实时信息、不良数据6. 远动使用的调制解调器一般有三种比特率：300、600 和（A）。
A.1200B.2400C.9600D.192007. 调度员潮流在给定（历史、当前或预想）的运行方式下，进行设定操作，改变（），分析本系统的潮流分布；设定操作可以是在一次接线图上模拟断路器的开合、线路及发电机的投退、变压器分接头的调整、无功装置的投切以及发电机出力和负荷的（）等。
（B）A. 实时信息、调整B.运行方式、调整C.潮流分布、投退D.显示方式、调整8. 调度员培训模拟系统（DTS）功能主要由以下基本模块组成：（A）A.（1）教员控制模块（2）电力系统仿真模块（3）控制中心仿真模块B.（1）教员培训模块（2）教员控制模块（3）电力系统仿真模块C.（1）教员操作模块（2）教员设置模块（3）控制中心仿真模块D.（1）教员设置模块（2）教员控制模块（3）电力系统仿真模块9. 在DL/T634.5101-2002规约中规定（C）是设定规一化值的类型标识值。
电力调度自动化维护员练习题库含参考答案
电力调度自动化维护员练习题库含参考答案一、单选题（共51题，每题1分，共51分）1.电能量计量系统TMR与SCADA系统互联，中间应采取（）安全措施。
A、防火墙B、防病毒网关C、纵向加密装置D、横向安全隔离装置正确答案：A2.在防火墙上不能截获（）类型的密码/口令。
A、html网页表单B、sshC、ftpD、telnet正确答案：B3.电力监控系统网络安全管理平台通过调度数据网进行信息采集的安全防护设备是（）A、服务器B、纵向加密C、防病毒D、入侵检测正确答案：B4.（）是电力系统分析中最基本和最重要的计算，是各种电磁暂态和机电暂态分析的基础和出发点。
A、安全分析B、状态估计C、短路电流计算D、潮流计算正确答案：D5.下列所述的网络设备具有连接不同子网功能的是（）。
A、集线器B、路由器C、网桥D、二层交换机正确答案：B6.在人机画面上对功率遥测值进行人工置数并封锁时（）。
A、会改变实际系统的相关采集数据B、不会改变实际系统的相关数据，但会改变主站数据质量位C、会改变数据通道D、不会改变实际系统相关数据，不会影响主站数据质量位正确答案：B7.在（）系统，相与地之间通过电弧形成的连接视为短路。
A、中性点经高阻抗接地B、中性点直接接地C、中性点不接地D、中性点经消弧线圈接地正确答案：B8.（）是电网运行监视、控制、分析计算等应用所使用的模型、参数等各类基础性数据的统称。
A、管理信息B、核心数据C、基础信息D、运行数据正确答案：C9.网络边界防护应当采用严格的（）措施，保证业务系统接入的可信性。
经过授权的节点允许接入电力调度数据网，进行广域网通信。
A、加密控制B、访问控制C、业务控制D、接入控制正确答案：D10.以下不属于自动发电控制（AGC）的控制目标的是：（）。
A、调整全电网发电出力与负荷平衡B、调整电网频率偏差到零，保持电网频率为额定值C、在各控制区域内分配全网发电有功出力，使区域间联络线有功潮流与计划值相等D、在各控制区域内分配全网发电无功出力，使区域间联络线无功潮流与计划值相等正确答案：D11.电力数据通讯网不承担的业务有（）。
电网监控与调度自动化作业题及答案
电网监控与调度自动化作业题及答案第一章1-1. 电网监控调度自动化系统的结构和功能？答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。
（1）信息采集和命令执行子系统。
与主站配合可以实现四遥（遥测、遥信、遥控、遥调）功能。
（2）信息传输子系统。
有模拟传输系统和数字传输系统，它们负责信息传输。
（3）信息的收集、处理和控制子系统。
将收集分散的实时信息，并进行分析和处理，并将结果显示给调度员或产生输出命令对系统进行控制。
对其信息作出决策，再通过硬件操作控制电力系统。
1-2. 电网监控调度自动化系统的管理原则和主要技术手段？答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。
应用主要技术手段：配电管理系统和能量管理系统。
配电管理系统包括配电自动化（da），地理信息系统（gis）配电网络重构，配电信息管理系统（mis）需方管理（dsm）等部分。
能量管理系统主要包括数据采集与监控（scada）、自动发电控制与经济调度控制（agc/edc）、电力系统状态估计与安全分析（se/sa）、调度员模拟培训（dts）。
第二章2-1. 简述交流数据采集技术方案的基本原理。
答：交流数据采集技术方案的基本原理是选择交流信号的某一点作为采样起点，在交流的一个周期T内均匀采集n个点，对电压信号进行a/D转换后得到n个二进制数。
通过计算机处理，可以采集所需对象的有效值、初始相位等参数。
2-2. 简述微机变送器的组成及工作过程。
答：微机变送器由交流信号输入回路，采集保持器，a/d转换器、cpu和存储器以及工频跟踪和采样时序电路等组成。
输入信号通过相应的TA或TV转换为0-5V交流电压信号。
输入到多通道模拟电子开关，CPU将当前路号和地址发送到MPX，MPX立即将选定的模拟电压输出到刀架样品架。
采样保持装置根据确定的采样定时信号采集交流信号。
电网监控与调度自动化部分题目与答案
填空题：1.如果调度中心要远方调节发电厂几组功率，需要四邀中的〔遥测〕和〔遥调〕功能。
2.电压变送器的输出信号是及输入电压成正比的〔直流电流信号〕和〔直流电压信号〕。
3.为了提高装置效率和信道利用率，只能某些模拟量的变化超过设定的〔阀值〕才传送。
4表示〔需方管理〕。
5.在数据通信中，每个信号脉冲成为一个〔脉动〕。
6.信息速率的单位是〔〕，码元速率以〔〕为单位。
——〔信息采集和命令执行子系统〕〔信息传输子系统〕〔信息的收集，处理和控制系统〕〔人机联系子系统〕。
8.在交流信号采样前进展〔模拟滤波〕，滤除〔高次〕谐波，变换后进展〔数字滤波〕。
9.变电站自动化系统中，四遥属于〔信息采集和命令执行〕子系统的功能。
10.随着电网的扩大和无人值班变电站数量的增加，〔无人值班〕变电站的管理模式大多采用(集控站控制)的管理模式。
11.有功分量区分法必须及带〔阻尼电阻〕的自动跟踪消弧线圈装置配套使用。
12.〔11，4〕线性分组码的禁用码字个数为〔〕。
13.异步通讯中，为保证正确接收，必须保证一个数据帧中采样脉冲时间误差的累积不超过〔半个〕码元单元。
14.测量仪表的准确度越高，那么加权最小二乘中对应的权系数〔越大〕。
15.电力系统〔故障录波〕装置主要在500,220变电站及一些枢纽变电站中用作记录和分析电网故障的设备。
16.按数据传输媒介不同，数据传输信道可分为〔有线〕信道和〔无线〕信道。
17.事故追忆是对故障前后〔主要遥测量〕的变化过程进展记录实现的。
18.预测和方案型伪量测量的权重〔较小〕。
19.信息传输子系统按其信道的制式不同，可分为〔模拟传输〕子系统和〔数字传输〕子系统两类。
20.电力系统运行时的不平安状态属于〔戒备状态〕。
21.我国调度管理模式属于〔局部电网统一管理，统一调度〕。
22.事件顺序记录的信息内容包括〔时间的名称，状态，发生时间〕。
23.电能变送器是将通过电路的电能转化为〔频率〕及之成正比的电脉冲信号。
电网监控与调度自动化复习资料A卷
电网监控与调度自动化复习资料A卷一、选择题（每空2分，共30分）1、对电力系统运行的基本要求是：可靠性、灵活性和经济性三个方面。
2、远方终端对电网监视和控制功能主要是指遥测、遥信、遥控和遥调。
3、CPU参与巡查判别的方式，包括：定时扫查方式、中断方式和中断触发扫查方式三种方式。
4、数据传输的差错控制方法包括：差错控制方法、检错重发法、反馈检验法和前向纠错法。
5、按数据传输方向，可将通讯系统分为单工通讯系统、半双工通讯系统和全双工通讯系统。
二、简答题（每题10分，共50分）1、简述电力调度系统的目标及其应用的主要技术手段。
答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC和经济调度控制EDC技术。
2、简述微机变送器的工作过程。
答：变送器的输入信号经过相应的TV、TA变成0~5V交流电压信号，这些信号输入到多路模拟电子开关MPX，CPU经并行接口芯片，将当前需要采样的某路信号地址送到MPX，MPX立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D 转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU发出转换结束信号,CPU中断当前工作，经并行接口电路读得A/D 转换输出数据。
CPU再次发出选择下一路采样的地址信号到MPX，CPU 对已采集的数据进行处理，并计算出线路上的各种电气量值。
3、简述交流采样过程及其修正措施答：交流采样过程：输入——变换——滤波——多路模拟开关MPX——采样保持S/H——A/D转换——滤波运算处理——编码调制。
修正措施：1）相位差修正；2）工频跟踪；3）极性转换；4）对于变化不大的量，采用模拟量越阈值传送。
4、简述配电管理系统的主要内容和功能。
答：主要内容有：1）配电调度自动化系统；功能：故障诊断与停电管理。
2)变配电站自动化；功能：采集，监视，控制，保护通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-1、电网监控与调度自动化系统结构与功能？答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。
（1）信息采集和命令执行子系统。
与主站配合可以实现四遥（遥测、遥信、遥控、遥调）功能。
（2）信息传输子系统。
有模拟传输系统和数字传输系统，负责信息的传输。
（3）信息的收集、处理和控制子系统。
将收集分散的实时信息，并进行分析和处理，并将结果显示给调度员或产生输出命令对系统进行控制。
对其信息作出决策，再通过硬件操作控制电力系统。
1-2、电网监控与调度自动化系统的管理原则和主要技术手段？答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。
应用主要技术手段：配电管理系统和能量管理系统。
配电管理系统包括配电自动化（DA,地理信息系统（GIS）配电网络重构，配电信息管理系统（MIS）需方管理（DSM等部分。
能量管理系统主要包括数据采集与监控（SCAD）自动发电控制与经济调度控制（AGC/ED）电力系统状态估计与安全分析（SE/SA）、调度员模拟培训（DTS）。
第二章2-1、简述交流数据采集技术方案的基本原理。
答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点，在交流一个周期T内均匀分布采集N个点，电压信号经A/D 变换后得到N个二进制数，通过计算机的处理，可以采集得到所需对象的有效值，初相位等参数。
2-2、简述微机变送器的组成与工作过程。
答：微机变送器由交流信号输入回路，采集保持器，A/D 转换器、CPU 和存储器以及工频跟踪和采样时序电路等组成。
输入信号经相应的TA或TV变换成0-5V交流电压信号。
输入到多路模拟电子开关，CPU将当前需采集的路号地址送到MPX MPX立即将选定的模拟电压输出刀采样保持器。
采样保持器按确定的采样时序信号采集该交流信号，当保持脉冲到达后，其输出信号保持不变。
之后，CPU启动A/D转换信号，A/D转换器将采样保持器输出的模拟电压转换成数字量。
当转换结束后，非门A/D转换器经与非门向CPU发出转换结束信号，CPU中断当前工作，经并行接口电路读得A/D转换输出数据。
CPU重复发出选择下一路采样的地自己信号到MPX—个周期内重复（1+m N次，CPU获得了一个周期内的每路输入信号的N个采样值。
CPU将采集的数据进行处理，并计算出线路上的各种电气量值。
2-3. 简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140K V电压的标度变换系数K）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V与kV, A与kA。
这些信号经过各种变换器转化为A/D 转换器能接受的信号范围，经A/D 转换为标幺值形态的数字量，但无法表明该测量值的大小。
为了显示、打印、报警及向调度传送，必须把这些数字量转换成具有不同量纲的数值，这就是标度变换。
第三章3-1、简述RTU勺种类、功能和结构。
答：远方终端RTU是电网监视和控制系统中安装在发电厂或变电站的一种运动装置，种类主要有分布安装于线路分段开关勺馈线终端(FTU和安装在配电变压器的数据终端(TTU。
远方终端的功能是终端对电网的监视和控制能力也包括终端的自检、自调和自我恢复能力，分为远方功能和当地功能。
远方终端功能主要有遥测、遥信、遥控、遥调、电力系统统一时钟、转发和适合多种规约的数据远传。
当地功能有CRT显示，汉字报表打印，本机键盘、显示器，远方终端的自检与自调功能。
结构包括定时器/ 计时器、终端控制器、远功信息输入电路、输出电路、本机键盘和显示器、CRT显示器、打印机。
3-2、简述遥测交流采样过程及其修正。
答：采样过程：在交流采样方式下，多个模拟遥测量首先有中介变换器进行交换成合适的电压，经虑波后进入电路多路模拟开关，按序多选一输出，通过采样保持器实现电压采样，并在模数转换过L 路电流，在一个交流信号周期内对每一路都要采样N次，那么对某一输入信号两次采样之间的时间间隔为Ts，则A/D转换器必须在相应时间内完成数模转换，完成对多路输入信息的采集与转换，对二进制数码进行处理及运算，并编码成遥测信息字，向调度中心发送。
修正：工频跟踪、相位差修正、极性转换，对变化不大的量采用越阈传送。
3-3、简述遥信采集输入电路、CPU定时巡查方式及其特点。
答：遥信采集输入电路：遥信采集定时巡查方式主要分成三种：（1）采用定时扫查方式的遥信输入，特点是CPU台终参与在扫描及判别的过程中，数据可靠性高；缺点是CPU负载过重。
（2）采用中断方式的遥信输入，特点是CPL P向应中断后进行数据的扫描，减轻CPU勺负载，缺点是易受干扰引起误差通信，数据不可靠。
（3）中断触发扫查方式的遥信输入，特点是用8279 读取遥信变位，扫查方式读取遥信状态，缺点是结构复杂。
3-4 、简述遥控命令种类、遥控信息的传递过程。
答：遥控命令的种类分为遥控选择命令、遥控执行命令、撤销命令。
遥控信息传递过程：（1）调度中心向厂站端RTL发遥控选择命令。
（2）RTU 接收到选择命令后，启动选择定时器，校核性质码和对象码的正确性，并使相应的性质继电器和对象继电器动作，使遥控执行回路处于准备就绪状态。
（3）RTL适当延时后读取遥控对象继电器和性质继电器的动作状态，形成反校信息。
（4）RTL将返送校核信息发往调度中心。
5）调度中心显示返校信息，与原发遥控选择命令核对，若调度员认为正确，则发送遥控执行命令到RTU反之，发出遥控撤消命令。
(6)RTU 接收到遥控执行命令后，驱使遥控执行继电器动作。
若RTU 接收到遥控撤消命令，则清除选择命令，使对象继电器和性质继电器复位。
(7)RTU若超时未收到遥控执行命令或遥控撤消命令，则作自动撤消，并清除选择命令。
( 8)遥控过程中遇有遥信变位，则自动撤消遥控命令。
(9)当RTU执行遥控执行命令时，启动遥控执行定时器，定时到，则复位全部继电器。
(10)RTU在执行完成遥控执行命令后，向调度中心补送一次遥信信息。
第四章4-1、简述变电站自动化的含义及基本结构。
变电站自动化是专业性的综合技术，将监视监测、继电保护、自动控制装置和远动等所要完成的功能组合在一起的一个综合系统。
变电站自动化系统的基本功能主要体现在七个子系统。
一、监控子系统，主要包括：(1) 数据采集，又分为模拟量的采集，数据量的采集，电能计量； ( 2)事件顺序记录SOE( 3)事故追忆、故障录波和测距( 4)控制及安全操作闭锁( 5)运行监视与人机联系( 6)安全监视和报警( 7)打印功能( 8)数据处理与记录( 9)谐波分析与监视二、微机保护子系统： (1)微机保护子系统的功能( 2)对微机保护子系统的的要求。
微机保护应包括全变电站主要设备和输电线路的全套保护，具体有：（1）高压输电线路主保护和后备保护（2）主变压器的主保护和后备保护（3）无功补偿电容器组的保护（4）母线保护（5）配电线路的保护（6）不完全接地系统的单相接地选线等。
三、电压、无功功率综合控制子系统，保证安全、可靠供电和提高电能质量的自动控制功能四、“无防”子系统，利用计算机的逻辑分析功能强的特点，配套一些闭锁装置及动作闭锁回路改造，构成防止误操作的“五防”闭锁子系统。
五、其他自动装置功能子系统，（1）低频减负荷控制（2）备用电源自投技术（3）小电流接地选线控制六、遥视及检测子系统运用，运用摄像仪和红外热像仪进行巡视摄像，经远方通道传至调度侧进行远方监视，能够识别危害物并发警告并视察区域温度的变化，防止设备温度过高和火灾。
七、远动及数据通信子系统：（1）综合自动化系统内部的现场级间的通信（2）综合自动化系统与上级调度的通信4-2、做变电站自动化体系结构比较表答：集中式变电站自动化结构模式、特点：采用不同的计算机扩展自身接口电路，集中采集信息、计算处理、主机多种选择缺点：必须采用双机并联运行的结构才能提高可靠性、软件复杂、系统调试麻烦、组态不灵活。
分布式系统集中组屏的变电站自动化系统结构模式：特点是将控制、保护两大功能作为一个整体来考虑二次回路设计大为简化、采取分层管理的模式缺点：使用电缆较多分散式与集中式相结合的变电站自动化结构模式，特点：配电线路的保护和测控单元分散安装在开关柜内，高压线路保护和主变压器保护住在等采集中组屏安装在控制室内的分散式系统结构，缩小了控制室的面积、减少施工和设备安装工程量、节省了大量连接电缆、组态灵活、检修方便、抗干扰能力强、可靠性高。
4-3、分析变电站无功—电压综合控制的技术方案答：变电站无功—电压综合控制是维持供电电压在规定的范围内，主要应用的是有载调压变压器分接头开关调压和投切电容器组对系统电压和无功功率的调节规律控制、把变压器低压侧电压U0 分为高压区UH低压区UL和正常区域，无功功率总量Q划分为上限区QH下限区QL及正常区域制成九区域、只有第九区域满足运行方式，如果存在两者之一越限时，根据具体情况调节变压器或电容器，使电压、无功功率满足要求。
4-4 、分析变电站防误操作闭锁系统的技术方案答：变电站防误操作闭锁系统是在监控系统中嵌入“五防”闭锁系统程序。
运行人员按照防误主机及电脑钥匙，依次对设备进行操作，当操作不符合程序时，设备拒绝开锁，是操作无法进行，防止误操作的发生，对现场设备监控遥控是，向“五防”系统发送遥控允许请求，“五防”系统根据主机的操作规则库判断是否违反“五防” ，违反的，向监控系统恢复禁止命令，否则，对当前操作进行确认后，进行下一步操作、直到完成任务。
第五章5-1、简述配电管理系统的主要内容和功能。
答：（1）配电调度自动化系统DSCAD电压管理，故障诊断与停电管理。
（2）变配电站自动化，RTU FTU采集，监视，控制，保护通信。
（3）馈线自动化FA,测量监视远方控制，故障定点隔离，恢复。
（4）图资系统AM/FM/GIS提供实时地理信息，背景下的设备，线网, 用户信息。
（5）用电管理自动化，客户信息，符合管理，计量收费，用电管理自动化。
（6）配电网分析软件，网络拓扑，潮流分析，短路电流计算，状态估计，安全分析，负荷预测等。
5-2、分析馈线自动化的技术方案（两种方式）答：就地控制方案分析目标：针对辐射式多段线路，依靠开关设备，就地实现线路故障定位，隔离与非故障段恢复供电。
思路：利用线路首端断路器多次重合闸，配合各段开关，设置延时分、合闸与闭锁时限，根据重合后各开关闭合时间的长短来定位并闭锁距故障最近的开关，然后再次重合恢复非故障段供电。
实例：QR为重合器，第一次跳闸后15s重合，第二次重合后5s重合。
QS1-QS4为分段器，延时闭合时限X, 7s或14s;延时分闸时限Y, 3s ;闭锁时限乙5s。
L1-L5 为各段线路，设L4 段发生永久短路故障。
