1-2 电网监控与调度自动化系统的结构及功能
1-2 电网监控与调度自动化系统的结构及功能
天津大学电气与自动化工程学院
2009年
第一章概述
第一节电力系统运行状态监控与调度自动化
第二节电网监控与调度自动化系统的结构及功能
第二节电网监控与调度自动化系统的结构及功能
一、调度自动化系统的结构
1、信息采集和命令执行子系统
2、信息传输子系统
3、信息的采集处理和控制子系统
4、人机联系子系统
二、基本功能
1变电站综合自动化
－完成对变电站运行的综合控制；
－完成遥测、遥信数据的远传；
－完成控制中心对变电站电气设备的遥控及遥调；－实现变电站的无人值守。
二、基本功能
2电网调度自动化－能量管理系统EMS
－数据采集和监控(SCADA)
－自动发电控制(AGC)和经济调度控制(LK)
－网络接线分析、状态估计、潮流计算、负荷预报等－安全分析
安全分析可以分为静态安全分析和动态安全分析两类。
－调度员培训仿真系统(DTS)
二、基本功能
3配电系统自动化－配电管理系统DMS
配电管理系统是是一种对变电、配电到用电过程进行监视、控制、管理的综合自动化系统。
包括配电自动化(DA)、地理信息系统(GIS)、配电网络重构、配电信息管理系统(MIS)、需方管理(DSM)等几部分。
小结
要求掌握：
1调度自动化系统由哪些子系统组成？各完成什么任务？
2调度自动化系统的功能有哪些？对应的分析与控制对象是什么？。
电力调度自动化系统的组成和及功能
电力调度自动化系统的组成和及功能宋双商罗翀胡超Power dispatching automation system components and functionsAbstract: Electric power dispatching automation system refers to the operation of the electric service directly for data acquisition and monitoring system. Included in the operation of the system application software, is online for electric power dispatching institutions at various levels to provide power production operation personnel system operating information, analysis and decision tools and control means of data processing system. This paper from the power grid dispatching automation system, introduces the concept of electric power dispatching automation’s main function. Analyses the development trend of electric power dispatching automation. Shows power dispatch is power grid security and economic and reliable operation of the power system, the security operation in a leading role. With the continuous development of power grid, the operation and management requirements in a constantly changing, to ensure the safety of electric power production and orderly, as an important pillar of dispatching automation system to adapt the development of power demand.Key Words：Electric power dispatch automation system functiondevelopment tendency摘要：电力调度自动化系统是指直接为电网运行服务的数据采集与监控系统，包括在此系统运行的应用软件，是在线为各级电力调度机构生产运行人员提供电力系统运行信息、分析决策工具和控制手段的数据处理系统。

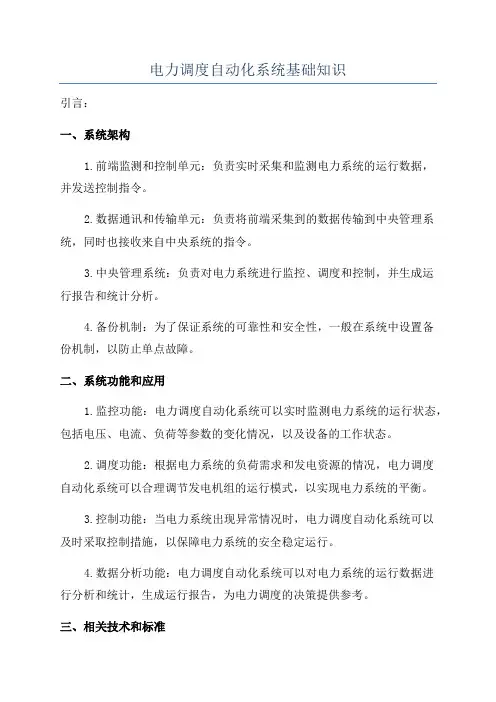

电力调度自动化系统基础知识
电力调度自动化系统基础知识引言：一、系统架构1.前端监测和控制单元：负责实时采集和监测电力系统的运行数据，并发送控制指令。
2.数据通讯和传输单元：负责将前端采集到的数据传输到中央管理系统，同时也接收来自中央系统的指令。
3.中央管理系统：负责对电力系统进行监控、调度和控制，并生成运行报告和统计分析。
4.备份机制：为了保证系统的可靠性和安全性，一般在系统中设置备份机制，以防止单点故障。
二、系统功能和应用1.监控功能：电力调度自动化系统可以实时监测电力系统的运行状态，包括电压、电流、负荷等参数的变化情况，以及设备的工作状态。
2.调度功能：根据电力系统的负荷需求和发电资源的情况，电力调度自动化系统可以合理调节发电机组的运行模式，以实现电力系统的平衡。
3.控制功能：当电力系统出现异常情况时，电力调度自动化系统可以及时采取控制措施，以保障电力系统的安全稳定运行。
4.数据分析功能：电力调度自动化系统可以对电力系统的运行数据进行分析和统计，生成运行报告，为电力调度的决策提供参考。
三、相关技术和标准2.数据采集和处理技术：为了保证数据的准确性和实时性，电力调度自动化系统采用了各种数据采集和处理技术，例如GPS同步、精确时钟、数据压缩和存储等。
3.安全技术：电力调度自动化系统需要保护系统的安全性和可靠性，常用的安全技术包括防火墙、入侵检测和认证授权等。
结论：电力调度自动化系统是电力行业中不可或缺的关键系统，具备监控、调度和控制等多种功能。
它的基本架构包括前端监测和控制单元、数据通讯和传输单元、中央管理系统和备份机制。
为了实现系统的高效运行，相关的技术和标准也非常重要，包括通讯协议、数据处理技术、安全技术以及标准和规范。
在未来，电力调度自动化系统还将不断发展和创新，以适应电力行业的发展需求。

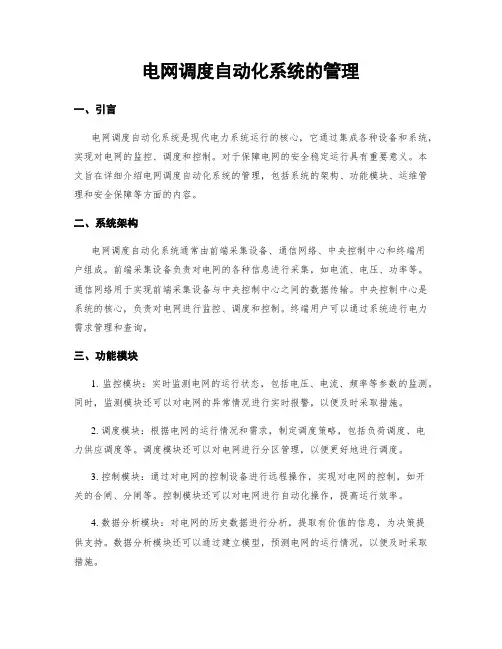

电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是现代电力系统运行的核心，它通过集成各种设备和系统，实现对电网的监控、调度和控制。
对于保障电网的安全稳定运行具有重要意义。
本文旨在详细介绍电网调度自动化系统的管理，包括系统的架构、功能模块、运维管理和安全保障等方面的内容。
二、系统架构电网调度自动化系统通常由前端采集设备、通信网络、中央控制中心和终端用户组成。
前端采集设备负责对电网的各种信息进行采集，如电流、电压、功率等。
通信网络用于实现前端采集设备与中央控制中心之间的数据传输。
中央控制中心是系统的核心，负责对电网进行监控、调度和控制。
终端用户可以通过系统进行电力需求管理和查询。
三、功能模块1. 监控模块：实时监测电网的运行状态，包括电压、电流、频率等参数的监测。
同时，监测模块还可以对电网的异常情况进行实时报警，以便及时采取措施。
2. 调度模块：根据电网的运行情况和需求，制定调度策略，包括负荷调度、电力供应调度等。
调度模块还可以对电网进行分区管理，以便更好地进行调度。
3. 控制模块：通过对电网的控制设备进行远程操作，实现对电网的控制，如开关的合闸、分闸等。
控制模块还可以对电网进行自动化操作，提高运行效率。
4. 数据分析模块：对电网的历史数据进行分析，提取有价值的信息，为决策提供支持。
数据分析模块还可以通过建立模型，预测电网的运行情况，以便及时采取措施。
四、运维管理1. 设备管理：对系统中的各种设备进行管理，包括设备的安装、调试、维护和更新等。
同时，还需要建立设备档案，记录设备的基本信息和运行情况。
2. 软件管理：对系统的软件进行管理，包括软件的安装、升级和维护等。
同时，还需要建立软件版本库，记录软件的版本信息和更新内容。
3. 运行管理：对系统的运行情况进行监控和分析，及时发现问题并采取措施。
同时，还需要建立运行日志，记录系统的运行情况和异常情况。
4. 安全管理：建立完善的安全策略和措施，保护系统的安全。
电网调度自动化系统的管理
电网调度自动化系统的管理一、概述电网调度自动化系统是指利用先进的信息技术和通信技术，对电力系统进行实时监控、调度和管理的系统。
它对电力系统的运行状态进行监测、分析和预测，实现对电力系统的实时调度和优化，提高电力系统的安全性、稳定性和经济性。
本文将详细介绍电网调度自动化系统的管理，包括系统架构、功能模块、运维管理、安全管理等方面。
二、系统架构电网调度自动化系统的架构主要由以下几个模块组成：1. 数据采集模块：负责采集电力系统各个节点的实时数据，包括电压、电流、功率等参数。
2. 数据传输模块：负责将采集到的数据传输到中央控制中心，采用高速、可靠的通信网络。
3. 数据处理模块：负责对采集到的数据进行处理和分析，生成电力系统的状态信息和预测结果。
4. 调度决策模块：根据电力系统的状态信息和预测结果，制定合理的调度策略，并下发给各个执行单元。
5. 执行单元：负责执行调度策略，控制电力系统的运行状态，包括发机电组、变电站等设备。
三、功能模块1. 实时监测：监测电力系统的实时运行状态，包括电压、电流、频率等参数，及时发现异常情况。
2. 调度控制：根据电力系统的实时状态和负荷需求，制定合理的调度策略，调整发机电组的出力和输电路线的负荷。
3. 预测分析：基于历史数据和实时数据，进行电力系统的负荷预测和故障预测，提前做好应对措施。
4. 运行优化：通过优化调度策略，实现电力系统的经济运行，减少能源消耗和环境污染。
5. 历史查询：提供电力系统历史数据的查询功能，方便用户进行数据分析和报表生成。
四、运维管理1. 系统维护：定期对电网调度自动化系统进行巡检和维护，确保系统的稳定运行。
2. 故障处理：及时处理系统故障和异常情况，保障系统的可靠性和可用性。
3. 数据备份：定期对系统数据进行备份，防止数据丢失或者损坏。
4. 系统升级：根据需要，对电网调度自动化系统进行升级，提升系统性能和功能。
五、安全管理1. 访问控制：对系统的各个功能模块进行权限管理，确保惟独授权人员能够访问和操作系统。
探讨电网调度自动化系统结构及运行
探讨电网调度自动化系统结构及运行摘要：电网调度相当于一个电力企业的神经中枢，对整个电力企业发挥着至关重要的作用，它是电网运行的指挥中心，负责电网的运行、操作和事故处理等。
而电力调度自动化系统则是电网调度的“千里眼”和“顺风耳”，可以对当前的电网运行情况进行实时的监控，保证电网安全、优质、经济运行。
本文介绍了电网调度自动化系统的基本结构，并提出了电网调度自动化系统中的不安全因素和对策。
关键词：电网调度；组织结构；不安全因素随着电力工业的发展，电网调度自动化系统在电网调度管理中的作用越来越重要，已成为电力系统发展的趋势。
但近年来，因各种电压等级变电站逐步采用计算机监控，实现了无人或少人值班，以及对系统设备和管理不到位，造成各种不安全因素，影响系统对数据的采集、处理和传输，进而影响系统的稳定、可靠运行。
因此，必须加强对电网调度自动化系统的认识。
1供电企业存在的问题1.1对调度自动化系统安装调试过程不重视在进行电网调度自动化系统的安装调试过程中，没有相关技术人员跟进。
若厂家在安装调试过后，不将相应的资料移交或缺乏一定的人员培训，就会导致管理、维护后期较困难。
1.2对调度自动化系统使用方面存在误区在调度自动化系统投运后，有数据显示在调度自动化系统的画面上，简单与子站对数据便完事，没有要求厂家进行相应的培训与技术指导，没能正常发挥电网调度系统应有的作用。
1.3对调度自动化系统的维护管理重视不够在调度自动化系统投入运行后，没有设立专人对其进行后续的维护管理，致使在子站增容后，无法在调度自动化系统中相应地进行及时更新，更谈不上优化调度了。
2电网调度自动化系统的组织结构电网调度自动化系统的基本结构包括控制中心、主站系统、厂站端和信息通道三大部分。
根据所完成功能的不同，可将此系统划分为信息采集和执行子系统、信息传输子系统、信息处理子系统和人机联系子系统。
电网调度自动化系统组成部分主要有以下几个:(1)主、备前置通讯机。
电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是电力系统运行的重要组成部分，用于实时监控、调度和控制电力系统的运行。
本文将详细介绍电网调度自动化系统的管理，包括系统架构、功能模块、数据管理、安全保障等方面的内容。
二、系统架构电网调度自动化系统的架构一般包括前端采集子系统、通信子系统、数据处理子系统和用户接口子系统四个部分。
1. 前端采集子系统前端采集子系统负责实时采集电力系统的各种数据，包括电压、电流、功率、负荷等信息。
采集设备一般包括传感器、遥测终端、遥信终端等。
该子系统需要具备高精度、高可靠性和高实时性的特点。
2. 通信子系统通信子系统负责将前端采集子系统采集到的数据传输到数据处理子系统，并接收来自数据处理子系统的控制指令。
通信子系统包括通信网络和通信设备两个部分，通信网络可以采用有线或无线通信方式。
3. 数据处理子系统数据处理子系统是电网调度自动化系统的核心部分，负责对采集到的数据进行处理、分析和决策。
该子系统包括数据存储、数据分析、状态估计、调度决策等功能模块。
数据处理子系统需要具备高性能、高可靠性和高安全性的特点。
4. 用户接口子系统用户接口子系统提供给操作人员进行系统监控、调度和控制的界面。
用户接口可以采用图形化界面或命令行界面，操作人员可以通过该界面实时查看电力系统的状态、进行调度决策、下达控制指令等。
三、功能模块电网调度自动化系统的功能模块包括实时监控、调度决策、故障处理、数据管理等。
1. 实时监控实时监控功能模块负责实时显示电力系统的运行状态，包括电压、电流、功率、负荷等指标的实时数值和趋势图。
操作人员可以通过实时监控功能模块及时了解电力系统的运行情况，发现异常情况并采取相应的措施。
2. 调度决策调度决策功能模块负责根据电力系统的实时状态和运行需求，进行调度决策，包括负荷调整、设备切换、故障处理等。
该功能模块需要根据电力系统的运行规则和调度策略进行智能化的决策，并将决策结果传输给数据处理子系统。
电网调度自动化系统
电网调度自动化系统电网调度自动化系统是一种基于计算机技术和通信技术的智能化管理系统，旨在实现电力系统的高效运行和安全稳定。
该系统通过实时监测、控制和管理电力系统的各个环节，提高电网的运行效率和可靠性。
一、系统架构电网调度自动化系统一般由以下几个主要模块组成：1. 数据采集模块：负责从电力设备、传感器和监测装置等获取实时数据，并将其传输给其他模块。
2. 数据处理模块：对采集到的数据进行处理和分析，生成电力系统的状态信息和运行参数。
3. 运行决策模块：根据系统的状态信息和运行参数，进行运行决策和优化调度，制定合理的电力系统运行方案。
4. 控制执行模块：将运行决策的结果转化为实际的控制命令，通过与电力设备和控制装置的通信，实现对电力系统的远程控制和调节。
5. 用户界面模块：提供友好的用户界面，供操作人员进行系统的监控、操作和管理。
二、功能特点1. 实时监测与数据采集：系统能够实时监测电力系统的运行状态，采集各种实时数据，如电压、电流、功率等，并进行实时显示和存储。
2. 远程控制与调节：系统支持对电力设备进行远程控制和调节，如开关操作、调节发电机出力等，以实现对电力系统的远程调控。
3. 运行决策与优化调度：系统能够根据电力系统的实时数据和运行参数，进行运行决策和优化调度，以实现电力系统的高效运行。
4. 告警与故障诊断：系统能够及时发现电力系统的异常情况，并生成告警信息，以便操作人员及时处理；同时，系统还能进行故障诊断和定位，提供故障处理建议。
5. 数据分析与报表生成：系统能够对采集到的数据进行分析和统计，生成各种报表和分析图表，为电力系统的运行管理提供决策支持。
三、应用场景1. 电力调度中心：电网调度自动化系统是电力调度中心的核心工具，用于监控和管理电力系统的运行状态，进行运行决策和调度。
2. 发电厂：电网调度自动化系统可以实现对发电机组的远程监控和调节，提高发电效率和稳定性。
3. 输电线路：系统能够监测输电线路的电流、电压等参数，及时发现异常情况，保障输电线路的安全运行。
电网监控与调度自动化作业题及答案
答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。
(1)信息采集和命令执行子系统。
与主站配合可以实现四遥(遥测、遥信、遥控、遥调) 功能。
(2)信息传输子系统。
有摹拟传输系统和数字传输系统，负责信息的传输。
(3)信息的采集、处理和控制子系统。
将采集分散的实时信息，并进行分析和处理，并将结果显示给调度员或者产生输出命令对系统进行控制。
对其信息作出决策，再通过硬件操作控制电力系统。
答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。
应用主要技术手段：配电管理系统和能量管理系统。
配电管理系统包括配电自动化(DA)，地理信息系统(GIS)配电网络重构，配电信息管理系统(MIS)需方管理(DSM)等部份。
能量管理系统主要包括数据采集与监控(SCADA)、自动发电控制与经济调度控制(AGC/EDC)、电力系统状态估计与安全分析(SE/SA)、调度员摹拟培训(DTS)。
答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点，在交流一个周期 T 内均匀分布采集 N 个点，电压信号经 A/D 变换后得到 N 个二进制数，通过计算机的处理，可以采集得到所需对象的有效值，初相位等参数。
答：微机变送器由交流信号输入回路，采集保持器， A/D 转换器、 CPU 和存储器以及工频跟踪和采样时序电路等组成。
输入信号经相应的 TA 或者 TV 变换成 0-5V 交流电压信号。
输入到多路摹拟电子开关， CPU 将当前需采集的路号地址送到 MPX，MPX 立即将选定的摹拟电压输出刀采样保持器。
采样保持器按确定的采样时序信号采集该交流信号，当保持脉冲到达后，其输出信号保持不变。
之后， CPU 启动 A/D 转换信号， A/D 转换器将采样保持器输出的摹拟电压转换成数字量。
当转换结束后，非门A/D 转换器经与非门向CPU 发出转换结束信号， CPU 中断当前工作，经并行接口电路读得 A/D 转换输出数据。
电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是电力系统运行和调度的核心工具，对于确保电力系统的安全运行和优化调度起着重要作用。
本文将详细介绍电网调度自动化系统的管理，包括系统的组成、功能、管理流程、数据安全等方面的内容。
二、系统组成电网调度自动化系统由以下几个主要组成部分构成：1. SCADA系统：用于监测和控制电力系统的实时运行状态，包括监测电网设备状态、实时数据采集和传输等功能；2. EMS系统：电力系统的能量管理系统，用于实时监测和分析电力系统的运行情况，包括负荷预测、电力市场交易等功能；3. DMS系统：电力系统的分布式管理系统，用于实时监控和管理电网的分布式能源资源，包括分布式发电、储能等功能；4. OMS系统：电力系统的运行管理系统，用于实时协调和管理电力系统的运行，包括故障处理、调度命令下达等功能；5. 数据中心：用于存储和管理电力系统的历史数据、实时数据和运行记录等信息；6. 通信网络：用于连接各个系统组成部分，实现数据的传输和交换。
三、系统功能电网调度自动化系统具有以下主要功能：1. 实时监测和控制：通过SCADA系统实时监测和控制电力系统的运行状态，包括设备状态、负荷情况、电压、频率等参数；2. 故障处理：通过OMS系统及时响应和处理电力系统的故障，包括故障诊断、故障定位、故障恢复等；3. 负荷预测：通过EMS系统对电力系统的负荷进行预测和分析，为电力系统的调度和运行提供参考依据；4. 电力市场交易：通过EMS系统进行电力市场的交易和调度，包括电力交易的计划、调度和结算等；5. 分布式能源管理：通过DMS系统实现对分布式能源资源的监控和管理，包括分布式发电、储能等；6. 数据分析和决策支持：通过数据中心对电力系统的历史数据和实时数据进行分析，为运行决策提供支持和参考。
四、管理流程电网调度自动化系统的管理流程包括以下几个主要环节：1. 系统规划与设计：根据电力系统的需求和要求，制定电网调度自动化系统的规划和设计方案，包括系统组成、功能配置、通信网络等；2. 系统采购与建设：根据规划和设计方案，进行系统设备的采购和建设工作，包括硬件设备的采购、软件系统的安装和调试等；3. 系统运行与维护：系统建设完成后，进行系统的运行和维护工作，包括系统的日常运行监测、设备的巡检和维修、软件系统的更新和升级等；4. 数据管理与安全：对系统中的数据进行管理和保护，包括数据的采集、存储、备份和恢复等工作，同时加强系统的安全防护，防止数据泄露和系统攻击；5. 运行分析与优化：通过对系统数据的分析和运行情况的评估，进行运行分析和优化工作，包括负荷预测、电网调度策略的优化等；6. 人员培训与技术支持：对系统操作人员进行培训和技术支持，提高其对系统的操作和维护能力，确保系统的稳定运行。
电网监控与调度自动化 第一章
第一章概述•本课程的主要内容•电力系统运行及监控与调度自动化•电网监控与调度自动化系统的结构及功能一、主要内容•交流数据采集与处理——这是实现电网监控与调度的基础•远动终端RTU——这是电网监控与调度的最小功能单元•变电站自动化——电网中有许多变电站，变电站的自动化是电网监控与调度的一个基本系统•配电网自动化——电网向用户供电，为了保证供电质量与经济性，需要提高配电网的自动化水平，保证优质服务。
配电网自动化就是实现优质服务的基础•数据通信系统——实现数据交换与信息交流的基础•EMS能量管理系统——这是调度自动化的核心或最高目的二、电力系统运行及监控与调度自动化•电力系统运行状态•电网监控与调度自动化在电力系统中的地位与作用•电力系统的分层控制•电力系统调度自动化系统的发展•调度自动化系统与电力市场•调度自动化系统及数据网络的安全防护（一）、电力系统运行状态一般认为电力系统满足了电能质量要求就可认为处于正常运行状态。
它满足两个条件，1.满足功率平衡2.满足节点电压和传输线功率要求3.简写表示为：E 表示满足整个系统有功、无功功率平衡的等式I 表示满足节点电压约束、支路约束的不等式4. 电力系统运行状态的几种描述（1）正常状态：满足E，I；用（E，I）表示（2）紧急状态：满足E，不满足I；用（E，Ī）表示（3）崩溃状态：E，I都不满足；用（Ē，Ī）表示（4）事故后恢复状态：满足I，不满足E；用（Ē，I）表示5. 电力系统五种状态之间的转换•上述五种状态的相互转换见图。
（二）、电网监控与调度自动化在电力系统中的地位与作用电力系统运行的可靠性及其电能的质量与电力系统的自动化水平有很密切的关系。
局部信息的自动化虽然可以快速反应电力系统的变化，但不具有全局功效，不能从全局的角度对系统的安全性作出全面而精确的评价。
电网监控与调度自动化系统又称为信息集中处理的自动化系统。
借助局部信息的集中处理，可以在某种程度上对电力系统实现全局性地预测与判断、分析与处理可能出现的运行情况。
电网监控与调度自动化课件
分布式能源接入
支持分布式能源的接入，如光伏 、风电等，实现能源的互补和优 化配置。
高级计量体系
通过智能电表和远程通信技术， 实现用户用电数据的实时采集和 远程控制。
电网监控与调度自动化在分布式能源接入中的应用
01
能源互补与优化配 置
通过智能调度，实现多种能源的 互补和优化配置，提高能源利用 效率。
功能
实时监测、数据采集与处理、控制与 调节、故障诊断与处理、安全保护等 。
电网监控系统的组成与结构
组成
主站系统、子站系统、通信网络、远程终端单元等。
结构
分层分布式结构，包括间隔层、站控层和调度层。
电网监控系统的发展历程与趋势
发展历程
从模拟监控到数字监控，再到智能监 控。
发展趋势
集成化、智能化、网络化、可视化。
调度管理
根据电网的运行状态和需求，合理调度发电、输 电和配电等资源，实现电力的高效利用。
故障诊断与处理
通过分析电网运行数据，快速定位和解决电力系 统中出现的故障，减少停电时间。
电网监控与调度自动化在智能电网中的应用
需求响应管理
通过实时监测用户用电需求，智 能调度电网资源，实现需求侧的 响应和能源的高效利用。
02 电网调度自动化技术
调度自动化的概念与作用
调度自动化的概念
调度自动化是一种利用计算机、网络和通信等技术，对电网的运行状态进行实时 监控、分析和控制的技术。
调度自动化的作用
调度自动化可以提高电网的运行效率和安全性，降低运行成本，提高供电质量。
调度自动化的技术原理
数据采集与处理
通过各种传感器和测量设备，实时采集电网的运行数据，并进行 预处理，提取出有用的信息。
电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是现代电力系统中的重要组成部分，它通过集成各种设备和技术，实现对电力系统的监控、控制和管理。
本文将详细介绍电网调度自动化系统的管理，包括系统的组成、功能、管理流程和关键技术等方面。
二、系统组成电网调度自动化系统由以下几个主要组成部分构成：1. 数据采集与传输系统：负责采集电力系统各种信息和数据，并将其传输给调度中心。
2. 调度中心系统：包括调度指挥系统、调度辅助系统和调度信息系统等，用于对电力系统进行监控、控制和管理。
3. 运行控制系统：负责实时监测电力系统的运行状态，并根据需要进行调整和控制。
4. 通信网络系统：提供各个系统之间的通信和数据交换功能。
三、系统功能电网调度自动化系统具有以下主要功能：1. 实时监测：通过数据采集与传输系统，对电力系统的各种参数和状态进行实时监测，包括电压、电流、频率、负荷等。
2. 运行分析：通过调度中心系统，对电力系统的运行情况进行分析和评估，发现潜在问题并进行预测。
3. 运行调度：根据系统的分析结果和调度指令，对电力系统进行调度和控制，保证系统的安全稳定运行。
4. 信息管理：通过调度信息系统，对电力系统的各种信息进行管理和存储，为决策提供支持。
5. 故障处理：在发生故障时，系统能够及时报警并提供相应的处理措施，保证故障的快速排除。
四、管理流程电网调度自动化系统的管理流程包括以下几个环节：1. 系统运行监控：负责对系统的运行情况进行监控，包括设备状态、数据传输、通信网络等。
2. 数据质量管理：对采集到的数据进行质量检查和校验，确保数据的准确性和完整性。
3. 运行分析与评估：通过对系统数据的分析和评估，发现潜在问题并进行预测，为调度决策提供依据。
4. 运行调度与控制：根据系统的分析结果和调度指令，对电力系统进行调度和控制，保证系统的安全稳定运行。
5. 故障处理与维护：在发生故障时，及时报警并采取相应的处理措施，同时进行系统的维护和保养工作。
电网监控与调度自动化题库及答案
第一章概述1.简述电网监控与调度自动化系统的基本结构答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
2.简述电力调度系统的目标及其应用的主要技术手段答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC和经济调度控制EDC技术第二章交流数据采集与处理1. 简述交流数据采集技术方案的基本原理答：对交流量瞬时值直接采样，通过A/D变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
2. 简述微机变送器的工作过程答：变送器的输入信号经过相应的TV、TA变成0~5V交流电压信号，这些信号输入到多路模拟电子开关MPX，CPU经并行接口芯片，将当前需要采样的某路信号地址送到MPX，MPX立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU发出转换结束信号,CPU中断当前工作，经并行接口电路读得A/D转换输出数据。
CPU再次发出选择下一路采样的地址信号到MPX，CPU对已采集的数据进行处理，并计算出线路上的各种电气量值。
3. 简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140KV电压的标度变换系数K）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V与kV，A 与kA。
这些信号经过各种变换器转化为A/D转换器能接受的信号范围，经A/D转换为标幺值形态的数字量，但无法表明该测量值的大小。
为了显示、打印、报警及向调度传送，必须把这些数字量转换成具有不同量纲的数值，这就是标度变换。
第三章远动终端RTU1.简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
调度自动化系统结构及功能 PPT课件
交换机
前置机B
终端服务器
远动装置
远动装置
路由器
PAS服务器
网络RTU信号
DTS 服务器 主交换机
通信工作站
物理隔离装置
Web服务器
信息网
防火墙
11
1、 硬件构成
系统硬件一般包括： 历史服务器 SCADA服务器 前置服务器 PAS服务器 WEB服务器 DTS服务器 模型拼接服务器 横向通讯服务器
12
2、系统中应用模块
调度自动化EMS系统中应用模块很多，一般有： 前置采集 数据采集和监控（SCADA） 平台 高级应用软件（PAS） 调度员培训仿真（DTS）
13
前置采集系统
前置系统作为EMS/SCADA系统中实时数据输入、 输出的中心，主要承担了调度中心与各所属厂站 之间、与各个上下级调度中心之间、与其它系统 之间以及与调度中心内的后台系统之间的实时数 据通信处理任务，也是这些不同系统之间实时信 息沟通的桥梁。前置子系统将专线通道与网络通 道统一处理，实现了传统通道与网络通道的有机 结合。信息交换、命令传递、规约的组织和解释、 通道的编码与解码、卫星对时、采集系统资源的 合理分配都是前置系统的基本任务，其它还有象 通讯报文监视与保存、站多源数据处理、为站端 设备对时、设备或进程异常告警、SOE告警、系 统维护界面管理等任务。
调度自动化系统结构与 功能
2015.9.9
1
调度自动化系统结构
2
电网监控与调度自动化系统基本结构
主控站
被控站
用于信
模拟屏
运
行
人 员
屏幕显示
息采集、 处理、 控制的 计算机
系统
调 制
调
用于信 息采集 和命令 执行的 计算机
电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是电力系统中重要的管理工具，它能够实时监测、控制和管理电力系统的运行状态，确保电力系统的安全稳定运行。
本文将详细介绍电网调度自动化系统的管理，包括系统的组成、功能和管理要点。
二、系统组成电网调度自动化系统由以下几个主要模块组成：1. 数据采集模块：负责采集电力系统的各项数据，包括电压、电流、频率等，并将数据传输给其他模块进行处理。
2. 数据处理模块：负责对采集到的数据进行处理和分析，生成电力系统的状态信息，并提供给其他模块使用。
3. 运行控制模块：负责根据系统的状态信息，进行电力系统的运行控制和调度，包括发机电组的启停、路线的开关操作等。
4. 人机界面模块：提供给操作人员使用的界面，用于监视和控制电力系统的运行状态，操作人员可以通过该界面进行各项操作。
5. 数据存储模块：负责将采集到的数据和系统的状态信息进行存储，以备后续分析和查询使用。
三、系统功能电网调度自动化系统具有以下主要功能：1. 实时监测：系统能够实时监测电力系统的运行状态，包括电压、电流、频率等参数的监测，以及设备的运行状态监测。
2. 运行控制：系统能够根据实时监测到的数据，进行电力系统的运行控制和调度，包括发机电组的启停、路线的开关操作等。
3. 故障诊断：系统能够对电力系统中的故障进行诊断和定位，并提供相应的处理建议。
4. 数据分析：系统能够对采集到的数据进行分析和处理，生成电力系统的状态信息，并提供给操作人员使用。
5. 报警与通知：系统能够根据设定的规则，对电力系统中的异常情况进行报警和通知，以便及时采取相应的措施。
四、管理要点为了确保电网调度自动化系统的正常运行，需要注意以下几个管理要点：1. 系统维护：定期对系统进行维护和检修，包括软件和硬件的维护，确保系统的稳定性和可靠性。
2. 数据质量管理：对采集到的数据进行质量管理，包括数据的准确性、完整性和一致性的检查和验证，确保数据的可靠性。
电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是电力系统运行的重要组成部份，它通过实时监测、分析和控制电网运行状态，确保电网稳定运行并提高电力系统的安全性和可靠性。
本文将详细介绍电网调度自动化系统的管理，包括系统的组成、功能和运行要求等方面的内容。
二、系统组成电网调度自动化系统由以下几个主要组成部份构成：1. 数据采集与传输模块：负责采集电力系统的各项数据，并通过通信网络传输到集中控制中心。
2. 集中控制中心：作为系统的核心，负责数据的接收、处理和分析，同时提供操作界面供调度员实时监控电网运行状态和进行控制操作。
3. 运行管理系统：负责电网调度自动化系统的整体运行管理，包括系统的维护、升级和故障处理等。
4. 辅助决策支持系统：基于历史数据和实时监测数据，通过算法模型和优化方法，为调度员提供辅助决策支持，匡助其进行合理的电网调度和运行控制。
三、系统功能电网调度自动化系统具备以下主要功能：1. 实时监测与数据采集：通过传感器和测量设备，实时采集电力系统的各项数据，包括电流、电压、频率、功率等参数。
2. 数据处理与分析：对采集到的数据进行处理和分析，生成电网运行状态的实时报告和历史数据分析报告，为调度员提供决策依据。
3. 运行控制与调度：根据电网运行状态和需求，通过控制设备对电力系统进行调度和控制，确保电网的平衡和稳定运行。
4. 故障检测与处理：及时检测电力系统中的故障，并通过自动化系统进行故障定位和处理，提高故障处理的效率和准确性。
5. 安全保护与应急响应：在发生电力系统故障或者紧急情况时，自动化系统能够及时发出警报，并采取相应的措施进行应急响应，保障电网安全运行。
四、系统运行要求为确保电网调度自动化系统的正常运行，需要满足以下要求：1. 网络稳定与安全：系统所依赖的通信网络必须稳定可靠，并具备一定的安全防护措施，以防止网络攻击和数据泄露。
2. 数据准确性与实时性：系统采集的数据必须准确无误，并能够实时传输到集中控制中心，以保证调度员能够及时获取最新的电网运行状态。
电网调度自动化系统的管理
电网调度自动化系统的管理一、引言电网调度自动化系统是现代电力系统中的重要组成部分，它通过实时监测、控制和管理电力系统的运行，确保电力系统的安全、稳定和高效运行。
本文将详细介绍电网调度自动化系统的管理，包括系统的组成、功能、管理流程和技术要求等方面的内容。
二、系统组成电网调度自动化系统通常由以下几个主要组成部分构成：1. 数据采集和传输系统：负责采集电力系统各个节点的实时数据，并将数据传输给调度中心。
2. 调度中心：作为系统的核心部分，负责实时监测电力系统的运行状态、调度电力资源、制定调度方案等。
3. 运行控制系统：负责实施调度中心制定的调度方案，控制电力系统的运行状态，包括开关操作、负荷调节、故障处理等。
4. 信息管理系统：负责管理电力系统的相关信息，包括历史数据、运行记录、报表生成等。
三、系统功能电网调度自动化系统具有以下主要功能：1. 实时监测：通过数据采集和传输系统，实时监测电力系统各个节点的电压、电流、频率等参数，及时掌握电力系统的运行状态。
2. 调度管理：调度中心根据实时监测的数据，制定调度方案，包括负荷分配、电力资源调度、故障处理等，以确保电力系统的安全稳定运行。
3. 运行控制：运行控制系统根据调度中心的指令，实施相应的运行控制措施，包括开关操作、负荷调节、故障处理等，以保证电力系统的正常运行。
4. 信息管理：信息管理系统负责管理电力系统的相关信息，包括历史数据的存储和查询、报表的生成和分析等，为调度决策提供支持。
四、管理流程电网调度自动化系统的管理流程通常包括以下几个环节：1. 数据采集和传输：数据采集和传输系统负责采集电力系统各个节点的实时数据，并将数据传输给调度中心。
在这一环节中，需要确保数据采集设备的正常运行和数据传输的可靠性。
2. 实时监测和调度管理：调度中心根据数据采集的结果，实时监测电力系统的运行状态，并制定相应的调度方案。
在这一环节中，需要确保调度中心的设备和软件系统的正常运行，以及调度人员的专业素质和决策能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津大学电气与自动化工程学院
2009年
第一章概述
第一节电力系统运行状态监控与调度自动化
第二节电网监控与调度自动化系统的结构及功能
第二节电网监控与调度自动化系统的结构及功能
一、调度自动化系统的结构
1、信息采集和命令执行子系统
2、信息传输子系统
3、信息的采集处理和控制子系统
4、人机联系子系统
二、基本功能
1变电站综合自动化
－完成对变电站运行的综合控制；
－完成遥测、遥信数据的远传；
－完成控制中心对变电站电气设备的遥控及遥调；－实现变电站的无人值守。
二、基本功能
2电网调度自动化－能量管理系统EMS
－数据采集和监控(SCADA)
－自动发电控制(AGC)和经济调度控制(LK)
－网络接线分析、状态估计、潮流计算、负荷预报等－安全分析
安全分析可以分为静态安全分析和动态安全分析两类。
－调度员培训仿真系统(DTS)
二、基本功能
3配电系统自动化－配电管理系统DMS
配电管理系统是是一种对变电、配电到用电过程进行监视、控制、管理的综合自动化系统。
包括配电自动化(DA)、地理信息系统(GIS)、配电网络重构、配电信息管理系统(MIS)、需方管理(DSM)等几部分。
小结
要求掌握：
1调度自动化系统由哪些子系统组成？各完成什么任务？
2调度自动化系统的功能有哪些？对应的分析与控制对象是什么？。
