软冗余实例
S7-300软冗余系统调试心得

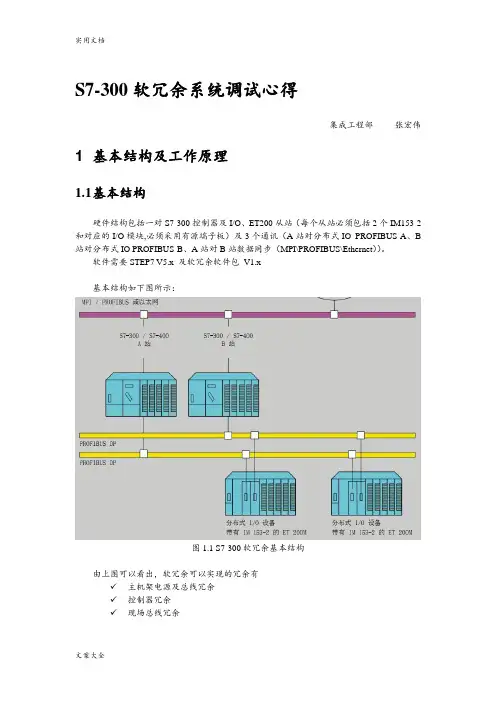

S7-300软冗余系统调试心得集成工程部张宏伟1 基本结构及工作原理1.1 基本结构硬件结构包括一对S7-300控制器及I/O、ET200从站（每个从站必须包括2个IM153-2和对应的I/O模块,必须采用有源端子板）及3个通讯（A站对分布式IO PROFIBUS-A、B 站对分布式IO PROFIBUS-B、A站对B站数据同步（MPI\PROFIBUS\Ethernet））。
软件需要STEP7 V5.x 及软冗余软件包V1.x基本结构如下图所示：图1.1 S7-300软冗余基本结构由上图可以看出，软冗余可以实现的冗余有✓主机架电源及总线冗余✓控制器冗余✓现场总线冗余1.2 工作原理在软冗余系统进行工作时，A、B控制系统（CPU、通讯、I/O）独立运行，有主系统的PLC掌握对ET200从站的I/O控制权。
A、B系统中的PLC程序有非冗余用户程序段和冗余用户程序段组成，CPU在执行冗余程序段之前会读取系统的冗余状况，若为主系统则PLC 执行全部程序，若为备用系统则跳过冗余程序段只执行非冗余用户程序。
图1.2 软冗余工作流程1.3 程序结构对于硬件组态，可采用西门子提供的冗余模板，修改CPU信号并添加ET200从站，比较简单，没有什么特别的地方，这里就不再赘述。
S7-300软冗余系统的用户程序包括非冗余程序段、用户程序段、系统诊断功能块、站间冗余数据备份等组成，一般建议将非冗余程序段写到OB1中，而冗余程序段写在OB35中。
非冗余程序段和冗余程序段与普通系统的写法一样，区别只是放置的位置不同。
在编制冗余程序的时候需要先调用FB 101 功能块，用来判断整个系统的冗余状况，在FB101 的背景DB块中可以读取到冗余连接状况和标志位。
利用冗余标志位来选择执行或者不执行冗余程序段。
因此编制冗余程序可分为4部分，如下图所示：图 1.3 软冗余程序结构首先启动系统冗余数据同步功能，根据状态字判断是否为主控制器，是否需要执行冗余程序段，若为主控制器执行冗余程序段，否则停止系统冗余程序段。
软冗余调试
调试步骤：安装软冗余软件包。
安装完成之后，在STEP7库中会出现以下几个功能块和功能。
从图中可以看到，300和400相对应的功能软件包，我们根据‘软冗余调试手册’的描述，选择应该用到的相应功能，在这里我们是用以太网的方式进行同步，故选用了以下的功能块：软件的网络组态如下图所示：在我们的程序中，主要对以下几个块进行编程：OB1，OB100步骤一：由于我们是需要对全部程序进行冗余，故在OB1的开头处编写如下程序,调用FB101FB101调用之后出现两段程序，分别放在程序开头和结尾处，此操作表示，在两段程序之间的程序块为冗余程序块。
它是如下判断的：如果判断此CPU为主CPU的时候，执行冗余程序段，如果不是，则直接跳到结尾处，即不执行冗余程序段。
设置好之后保存关闭，之后对OB100进行编程。
（冗余设置成功之后在线监视返回值是0.表示软冗余同步成功）步骤二：对OB100进行编程。
在OB100中调用FC100。
如下图所示：相应参数我们参照“软冗余操作手册”进行设置。
到此为止，编程的部分已经完成。
在调试过程中有几点需要注意：1、如果是采用以太网的方式进行同步，那么要在CP341中要选择ISO传输，并且相应的MAC地址要填写正确，此处不能用IP地址。
2、下载时需要CPU为STOP状态，在每次更改OB100的参数后都要选择在线删除CPU中的DB1,DB2,DB3（300的CPU必须用MPI连接方式进行删除，以太网的方式删除不掉），此地方必须注意。
如下图所示：3、在同步的DB块中每个DB块的长度不得小于4个字节，并且DB号必须连续，DB数据块的总大小小于8KB，（400的CPU是64KB），否则会报错（读写长度的错误），导致CPU停机。
4、软冗余所支持的定时器必须是IEC定时器，S5定时器是不支持软冗余的。
5、软冗余功能的实现需要一些其它的系统块支持，在安装完软冗余软件包后打开例子程序，将所有的块复制到自己的程序中按照手册再进行修改即可。
软件定义网络中的网络容错和冗余设计案例分析(五)

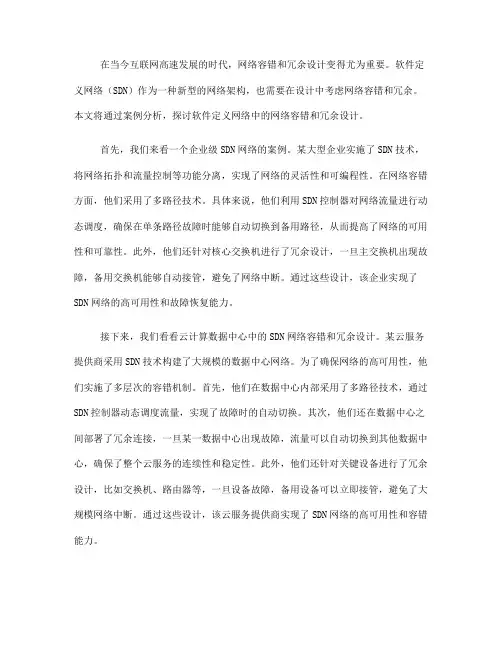

在当今互联网高速发展的时代，网络容错和冗余设计变得尤为重要。
软件定义网络（SDN）作为一种新型的网络架构，也需要在设计中考虑网络容错和冗余。
本文将通过案例分析，探讨软件定义网络中的网络容错和冗余设计。
首先，我们来看一个企业级SDN网络的案例。
某大型企业实施了SDN技术，将网络拓扑和流量控制等功能分离，实现了网络的灵活性和可编程性。
在网络容错方面，他们采用了多路径技术。
具体来说，他们利用SDN控制器对网络流量进行动态调度，确保在单条路径故障时能够自动切换到备用路径，从而提高了网络的可用性和可靠性。
此外，他们还针对核心交换机进行了冗余设计，一旦主交换机出现故障，备用交换机能够自动接管，避免了网络中断。
通过这些设计，该企业实现了SDN网络的高可用性和故障恢复能力。
接下来，我们看看云计算数据中心中的SDN网络容错和冗余设计。
某云服务提供商采用SDN技术构建了大规模的数据中心网络。
为了确保网络的高可用性，他们实施了多层次的容错机制。
首先，他们在数据中心内部采用了多路径技术，通过SDN控制器动态调度流量，实现了故障时的自动切换。
其次，他们还在数据中心之间部署了冗余连接，一旦某一数据中心出现故障，流量可以自动切换到其他数据中心，确保了整个云服务的连续性和稳定性。
此外，他们还针对关键设备进行了冗余设计，比如交换机、路由器等，一旦设备故障，备用设备可以立即接管，避免了大规模网络中断。
通过这些设计，该云服务提供商实现了SDN网络的高可用性和容错能力。
最后，我们来看一个SDN在物联网中的应用案例。
某物联网公司利用SDN技术构建了智能家居网络。
在网络容错方面，他们采用了链路聚合技术，将多条物理链路聚合成一条逻辑链路，提高了网络的带宽和容错能力。
同时，他们还在网络边缘部署了冗余设备，比如智能网关、路由器等，一旦设备故障，备用设备可以自动接管，避免了智能家居设备的不可用。
通过这些设计，该物联网公司实现了SDN网络在智能家居领域的高可用性和容错能力。
冗余设计的例子及解析

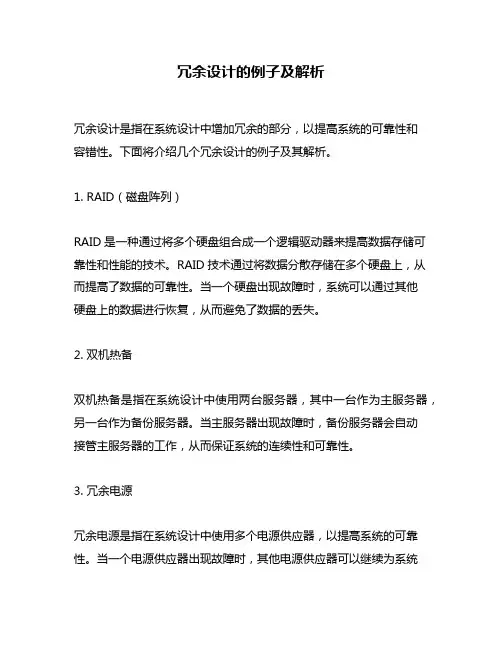

冗余设计的例子及解析
冗余设计是指在系统设计中增加冗余的部分，以提高系统的可靠性和
容错性。
下面将介绍几个冗余设计的例子及其解析。
1. RAID（磁盘阵列）
RAID是一种通过将多个硬盘组合成一个逻辑驱动器来提高数据存储可靠性和性能的技术。
RAID技术通过将数据分散存储在多个硬盘上，从而提高了数据的可靠性。
当一个硬盘出现故障时，系统可以通过其他
硬盘上的数据进行恢复，从而避免了数据的丢失。
2. 双机热备
双机热备是指在系统设计中使用两台服务器，其中一台作为主服务器，另一台作为备份服务器。
当主服务器出现故障时，备份服务器会自动
接管主服务器的工作，从而保证系统的连续性和可靠性。
3. 冗余电源
冗余电源是指在系统设计中使用多个电源供应器，以提高系统的可靠性。
当一个电源供应器出现故障时，其他电源供应器可以继续为系统
提供电力，从而避免了系统的停机。
4. 冗余网络
冗余网络是指在系统设计中使用多个网络连接，以提高系统的可靠性和容错性。
当一个网络连接出现故障时，系统可以通过其他网络连接继续进行通信，从而避免了通信中断。
总之，冗余设计是提高系统可靠性和容错性的重要手段。
在系统设计中，应根据实际情况选择合适的冗余设计方案，以保证系统的稳定性和可靠性。
冗余分析案例
冗余分析案例在信息处理和数据分析领域，冗余是一个常见的问题。
冗余数据不仅会增加存储和传输成本，还会影响数据分析的准确性和效率。
因此，对冗余数据进行分析和处理是非常重要的。
本文将通过一个实际案例，介绍冗余分析的方法和步骤。
案例背景：某公司有一个客户信息数据库，其中包含客户的基本信息、订单信息、交易记录等。
由于系统升级和数据导入的原因，数据库中存在大量冗余数据。
这些冗余数据不仅增加了数据库的存储成本，还影响了对客户信息的准确分析和利用。
分析步骤：1. 数据抽取，首先，我们需要从数据库中抽取客户信息相关的数据，包括客户基本信息、订单信息和交易记录等。
在抽取数据的过程中，需要注意排除重复数据，确保数据的准确性和完整性。
2. 数据清洗，抽取数据后，需要对数据进行清洗，即去除重复和冗余数据。
可以利用数据清洗工具或编程语言进行数据清洗，通过去重、合并等操作，剔除冗余数据，确保数据的唯一性和准确性。
3. 数据分析，清洗完数据后，可以进行客户信息的分析。
可以从客户数量、订单数量、交易金额等多个维度对客户信息进行分析，发现潜在的商机和客户需求，并制定相应的营销策略和服务方案。
4. 数据存储优化，最后，对清洗后的数据进行存储优化。
可以采用压缩、分区等技术，减少数据存储空间，提高数据访问和查询效率。
案例总结：通过对客户信息数据库的冗余分析和处理，我们成功地清洗了数据，提高了数据的质量和准确性，为后续的数据分析和业务决策提供了可靠的数据基础。
同时，优化了数据存储，降低了存储成本，提高了数据处理的效率和性能。
结语：冗余分析是数据处理和管理中的重要环节，通过对冗余数据的分析和处理，可以提高数据质量，降低成本，提高数据利用价值。
希望本文的案例分析能够对读者在实际工作中的数据处理和分析工作有所帮助。
400H冗余系统-软件冗余
7.1 软件冗余基本信息介绍软件冗余是Siemens实现冗余功能的一种低成本解决方案，可以应用于对主备系统切换时间为秒级的控制系统中。
7.1.1系统结构Siemens软件冗余系统的软件、硬件包括：（1）1套STEP7编程软件（V5.2或更高）加软冗余软件包(V1.x)；（2）2套PLC控制器及I/O模块，可以是S7-300（313C-2DP，314C-2DP，31X-2DP）或S7-400（全部S7-400系列CPU）系统；（3）3条通讯链路，主系统与从站通讯链路（PROFIBUS 1）、备用系统与从站通讯链路（PROFIBUS 2）、主系统与备用系统的数据同步通讯链路（MPI 或PROFIBUS 或Ethernet）；（4）若干个ET200M从站，每个从站包括2个IM153-2接口模块和若干个I/O模块；Y-Link 不能用于软冗余系统；（5）除此之外，还需要一些相关的附件，用于编程和上位机监控的PC-Adapter（连接在计算机串口）或CP5611（插在主板上的PCI槽上）或CP5511（插在笔记本的PCMIA槽里）、PROFIBUS电缆、PROFIBUS总线链接器等。
系统架构如图7－1所示：图7-1软冗余的系统架构可以看出，系统是由两套独立的S7-300或S7-400 PLC系统组成，软冗余能够实现：主机架电源、背板总线等冗余；PLC处理器冗余；PROFIBUS现场总线网络冗余（包括通讯接口、总线接头、总线电缆的冗余）；ET200M站的通讯接口模块IM153-2冗余。
软冗余系统由A和B两套PLC控制系统组成。
开始时，A系统为主，B系统为备用，当主系统A中的任何一个组件出错，控制任务会自动切换到备用系统B当中执行，这时，B系统为主，A系统为备用，这种切换过程是包括电源、CPU、通讯电缆和IM153接口模块的整体切换。
系统运行过程中，即使没有任何组件出错，操作人员也可以通过设定控制字，实现手动的主备系统切换，这种手动切换过程，对于控制系统的软硬件调整，更换，扩容非常有用，即Altering Configuration and Application Program in RUN Mode 。
S7 300 软冗余的原理和配置
M P I/P R O FIB U S or E thernet
S 7 -3 0 0 /S 7 -4 0 0 S tation A
S 7 -3 0 0 /S 7 -4 0 0 S tation B
PR O FIBU S-D P PR O FIBU S-D P
E T 200M distributed I/O device w ith IM 153-2
7.1.2 系统工作原理 在软冗余系统进行工作时，A、B 控制系统（处理器，通讯、I/O）独立运行，由主系统 的 PLC 掌握对 ET200 从站中的 I/O 控制权。A、B 系统中的 PLC 程序由非冗余（nonduplicated）用户程序段和冗余（redundant backup）用户程序段组成，主系统 PLC 执 行全部的用户程序，备用系统 PLC 只执行非冗余用户程序段，而跳过冗余用户程序段。 软冗余系统内部的运行过程参考图 7－2。
CPU 31x-2DP
6ES7 315-2AFxx-0AB0 无硬件冗余的功能。
6ES7 315-2AG10-0AB0
6ES7 316-2AGxx-0AB0
6ES7 318-2AJxx-0AB0
CPU 412-1
6ES7 412-1XFxx-0AB0 S7-400 全系列的 CPU 都可以应用于
CPU 412-2
S7-400 H 系列的 CPU 属于硬件冗余 方式，相对于软冗余，硬件冗余系统 切换速度快，主备 CPU 中的数据和 事件保证完全一致，适于高可靠性应 用场合，成本较高
CPU 416-1
6ES7 416-1XJxx-0AB0
CPU 416-2DP
6ES7 416-2XKxx-0AB0
冗余设计的例子及解析
冗余设计的例子及解析冗余设计的概念和作用冗余设计是指在系统或产品设计中，有意地增加冗余元素或组件来提高系统的可靠性、稳定性和容错性的一种设计方法。
冗余设计可以通过增加备用元素、组件、路径或操作来实现。
在冗余设计中，当出现故障或错误时，系统可以自动切换到备用元素或组件上，从而保证系统的正常运行。
冗余设计的主要作用包括：1.提高系统的可靠性：通过增加备用元素或组件，可以减少系统故障的概率，提高系统的可靠性。
即使某个元素或组件发生故障，系统仍然可以正常运行。
2.提高系统的稳定性：冗余设计可以使系统更加稳定。
当系统的某个元素或组件发生故障时，系统可以自动切换到备用元素或组件上，避免了系统的中断或崩溃。
3.提高系统的容错性：冗余设计可以增加系统的容错性。
当系统的某个元素或组件发生故障时，系统可以自动切换到备用元素或组件上，使系统能够继续正常运行，而不会对用户造成影响。
冗余设计的例子1. 冗余电源设计在电力系统设计中，通常会使用冗余电源设计来提高电力供应的可靠性。
例如，在一个数据中心中，为了保证服务器的正常运行，会使用双路供电系统。
每个服务器都连接到两个独立的电源回路，当一个电源回路发生故障时，系统可以自动切换到备用电源回路，确保服务器的稳定供电。
2. 冗余网络设计在计算机网络设计中，为了提高网络的可靠性和稳定性，通常会采用冗余网络设计。
例如，企业内部的局域网通常会建立多条网络链路，并使用冗余交换机。
当其中一条网络链路或交换机发生故障时，系统可以自动切换到备用链路或交换机，避免了网络中断。
3. 冗余存储设计在数据存储系统设计中，为了保护数据的安全性和可用性，通常会采用冗余存储设计。
例如，RAID（冗余磁盘阵列）技术可以通过将数据分布在多个硬盘上，实现数据的冗余存储和容错性。
当某个硬盘发生故障时，系统可以使用备用硬盘上的数据来恢复数据完整性。
4. 冗余传感器设计在工业自动化系统中，为了提高传感器的可靠性和准确性，通常会使用冗余传感器设计。
S7—300软冗余在压缩机控制中的应用
１ 系统概述
此项 目 鼓风机为离心式 、 单输入、 两级双支撑结 构， 机组 由离心鼓风机 、 增速器、 变频 防爆异步 电机 、 变频器及润滑油站、 自 电 控装置等组成。控制系统 采用一套独立的软冗余 Ｐ Ｃ控制系统 ， Ｌ 机柜面板安
作者简介 ： 路建强 （９ ０ 男 ， １８ ）， 陕西 长安人 ， 本科 ， 助理工程 师 研究方向为 自动化 控制 。
Ｃ Ｕ在处理冗余 程序时 ， Ｃ Ｕ则跳过冗余程 序 Ｐ 备 Ｐ
段 。备 Ｃ Ｕ跳过冗余程序可 以防止主备 Ｃ Ｕ在执 Ｐ Ｐ 行 同一段 冗余 程序 时 出现不一 致 ， 例如 因报警 、 同 不
周 期 时间等 而 导 致 的不 一 致 。这 意 味 着备 Ｃ Ｕ 的 Ｐ
冗余程序一直处于准备接管主 Ｃ Ｕ状态， Ｐ 将这种待 机模式称为暖待机。为 了避免当主 Ｃ Ｕ发生故 障 Ｐ
关 键词 ： 冗余 ； ｎ Ｃ ｆ ｘｂ ； 软 ＷｉＣ ｅｉｌ 主备 Ｃ Ｕ ｌ ｅ Ｐ
中图分 类号 ：Ｐ ７ Ｔ２３
文献标 志码 ： Ａ
文章编 号 ：０ ０— ６ ２ ２ １ ） １ ０ ８ ０ １ ０ ０ ８ （ ０ ２ ０ — ０ ０— ４
Ａｐｐ ｉａ ｉ ｎ ｏ ７－３ ０ ｓ ｆｗａ ｅ ｒ ｄｕ ａ ｙ ｉ ｏ ｐ ｅ ｓ ｒ ｃ ｎｔ ｏ ｙ ｔ ｍ ｌｃ ｔｏ ｆＳ ０ ｏ ｔ ｒ ｅ ｎｄ ｎｃ ｎ ｃ ｍ ｒ ｓ ｏ ｏ ｒ ｌｓ ｓ ｅ
后 ， Ｃ Ｕ 从零开始” 动容错用户程序 ， 备 Ｐ“ 启 主站 需
将实际处理的冗余段数据持续不断地传送至从站。 与 主站相 比 ， Ｃ Ｕ上 的冗余 程 序段 数 据将 始终 延 备 Ｐ 迟一定数量的扫描周期 。主备 Ｃ Ｕ都执行读取输 Ｐ 入信息 、 执行非冗余程序 、 分析对方状态、 拷贝冗余 数据 、 出信 息 等 操 作 。两 者 不 同的 是 ： Ｃ Ｕ执 输 主 Ｐ 行冗余程序 ， 而备 Ｃ Ｕ跳过冗余程序 。可见冗余功 Ｐ
GE-PAC3软冗余配置及通讯方案
NAS-901水电站自动化系统GE-PAC3软冗余配置方案文件名称NAS-901水电站自动化系统GE-PAC3软冗余配置方案文件说明无版本记录GE-PAC3软冗余配置方案GE FANUC PAC3I 系列PLC的双机热备系统是一种依靠软件来实现的热备系统。
要实现其热备系统，需要用max_on RX3I和Machine Edition共同来配置。
上位机组态王中也要用专用的冗余驱动。
触摸屏中也需要特殊脚本。
以下详述配置方案。
一、上位机配置当前PLC连接断开，切换到冗余PLC；当前PLC的CPU停止运行，切换到冗余PLC。
1、驱动安装GE-PAC3双机热备系统上位机采用专用驱动-GE9030NET_BD.dll。
该设备驱动安装与以往不同，需要亚控提供的“驱动安装工具”，具体安装步骤如下：⑴打开“驱动安装工具”下的“DriverSetup.exe”，如下图⑵点击请选择驱动（.DLL文件）下的…，选择对应的驱动“GE9030NET_BD.dll”；在选中“指定组态王安装路径”复选框，点击…,选择组态王的安装路径；点击“安装驱动”，成功后提示“安装成功”，安装完成。
注意：如某些按钮是灰色，不能选中执行时，请重新启动电脑，重新安装即可。
2、设备定义⑴新建设备，打开设备定义向导，选择PLC-GE-9030_BD-TCP；定义设备名称；指定虚拟端口号。
对于一套双机热备系统，只定义一个设备，通过地址实现冗余。
⑵定义设备地址PLC地址格式为:IP地址A : IP地址B:IP地址C如:192.168.0.1:192.168.0.2表示双机热备系统PLC地址分别为 192.168.0.1 和 192.168.0.2注意:使用多网段时,IP地址的最后一位不能重复.两个冗余IP地址也不能够重复。
3、变量定义⑴必须定义系统变量%M1020，该变量为系统标志--MasterFlag，该标志=1时，代表本CPU为主；该标志=0时，则切换到冗余PLC。
西门子300PLC 软冗余的实现,详细步骤截图
西门子300PLC 软冗余的实现,详细步骤截图主要硬件：（注意冗余要采用有源背板、有源导轨）315-2DPSM321PLC主CPU6ES7 315-2AH14-0AB0PLC输入模块6ES7 321-1BL00-0AA0PLC输出模块6ES7 322-1BL00-0AA0PLC模拟量输入模块6ES7 331-7KF02-0AB0网络模块6GK7 343-1EX30-0XE02432DI32DOAI 8ET200M冗余包（6ES7153-2AR03-0XA0）包括两个IM153-2HF（-2BA02）和一块im/im 6es7 195-7hd10-0xa0ET200M冗余包6ES7 153-2AR03-0XA0）1背板，PROFIBUS DP 90º电缆出线（6ES7 9720BA120XA0），集成终端电阻，9针Sub-D插座，不支持快速连接，没有编程端口。
SM322SM 331CP343-1322本控制柜采用2个315-2DPCPU通过CP343-1连接到以太网交换机实现冗余链路，用DP通讯的IM153-2冗余套件实现ET200M的冗余通讯。
硬件配置：添加两个300站点：a和b，然后分别配置两个站的硬件：1.打开a站。
2.从硬件目录选择机架3.打开a站机架，插上电源，插上cpu315-2dp，新建一个dp网络，dp地址为8，如下图所示：4。
插入dp地址为3的et200从站。
5.插入CP343-1,新建Ethernet(1)网络6et200从站增加i/o模块，硬件配置完成。
冗余的输出地址为0-11，后面设置FC100要用到。
7两个站的硬件组态要一致。
8.添加网络连接右键点击a站的cpu(b)(哔哩哔哩就可以)菜单就会出现。
选择“插入新连接”和“连接类型”。
我会用以太网iso-tcp协议实现冗余。
单击确定。
出现如下画面，在后面用id: 7和laddr十六进制100，即十进制256来设置fc100。
冗余
软冗余又称软件冗余，是西门子实现冗余功能的一种解决方案，可以应用于对主备系统切换时间要求不高的控制系统中。
软冗余能够实现：主机架电源、背板总线等冗余；PLC处理器冗余；PROFIBUS网络冗余（包括通信接口、总线接头、总线电缆等冗余）；接口模块IM153-2冗余。
在软冗余系统进行工作时，主、备控制系统（处理器，通讯、I/O）独立运行，由主系统的PLC掌握对冗余部分ET200M从站中的I/O控制权，主、备系统通过软冗余专用程序进行数据同步。
PLC程序由非冗余（non-duplicated）用户程序段和冗余（redundant backup）用户程序段组成，主系统PLC执行全部的用户程序，备用系统PLC通过判断冗余状态跳过冗余程序，只执行非冗余用户程序。
当主系统中的组件发生故障，备用系统会自动切换为主系统，执行冗余程序，控制任务不会出现中断。
能够实现软冗余功能的CPU有具体的要求，在S7-300中，315-2DP型（包括313C-2DP、314C-2DP）以上的CPU才能支持，所有的S7-400 CPU都支持软冗余。
主、备系统的CPU型号可以不同，如其中一套系统采用S7-400系列，另一套系统采用S7-300系列。
数据同步可以通过MPI、PROFIBUS、Ethernet 三种不同的网络方式。
需要两套系统共同控制的I/O信号需要采用ET200M从站采集，由于要接入两套CPU中，因此ET200M要选用冗余的IM153-2接口模块，并且采用有源总线模块。
软件需要安装软冗余软件包，只有安装了软件冗余包STEP7中才会出现冗余功能库。
STEP7中的冗余软件包包含了多个功能块，每个功能块都有特定的功能和调用方法，而且不同程序库中的功能块应用的场合不同，使用时需要加以区分。
由于是通过软件程序来实现冗余，因此软冗余系统在编程调试时有些特点要注意。
如在OB100中初始化程序块FC100，定义系统运行的参数要正确，冗余输出映像区地址要连续。
冗余配置安全设计案例
冗余配置安全设计案例一、背景介绍冗余配置是指在计算机系统中通过增加备用设备或组件来提高系统可靠性和稳定性的一种设计方式。
在互联网时代，各种网络应用越来越普及，对于网络设备的可靠性和稳定性要求也越来越高。
因此，在网络设备的设计中，采用冗余配置已经成为了必不可少的一种安全设计方式。
二、案例描述某公司是一家提供云计算服务的企业，其主要业务是提供虚拟主机、云服务器等服务。
由于业务量逐年增长，公司需要不断扩大服务器规模以满足客户需求。
然而，随着服务器数量的增加，单个服务器故障对整个系统带来的影响也会变得更加严重。
为了保证整个系统的稳定运行，该公司采用了冗余配置安全设计方案。
1.硬件方面该公司采用了多台服务器进行负载均衡，并且每台服务器都配备了多个硬盘、电源等重要组件。
当其中任意一个硬盘或电源出现故障时，其他硬盘或电源可以立即顶替其工作，从而保证整个系统仍能正常运行。
2.软件方面在软件方面，该公司采用了高可用性集群技术。
集群中的每个节点都运行着相同的服务，并且通过心跳检测来检测其他节点是否正常运行。
当某个节点出现故障时，其他节点可以立即接管其工作，从而保证整个系统仍能正常运行。
3.数据备份为了避免数据丢失，该公司对所有重要数据进行了定期备份。
备份数据存储在不同的地点，并且采用了多种备份方式。
当系统出现故障时，可以通过备份数据快速恢复系统。
三、优缺点分析1.优点（1）提高系统可靠性和稳定性：通过采用冗余配置安全设计方案，可以有效地避免单点故障对整个系统带来的影响。
（2）提高系统处理能力：通过负载均衡技术，可以将请求均匀分配到不同的服务器上，从而提高整个系统的处理能力。
（3）保护数据安全：通过定期备份重要数据，并将备份数据存储在不同的地点以及采用多种备份方式，可以有效地保护数据安全。
2.缺点（1）成本较高：采用冗余配置安全设计方案需要增加备用设备或组件，从而增加了成本。
（2）维护成本高：由于系统中存在多个设备或组件，因此需要对每个设备或组件进行定期维护和检测，增加了维护成本。
XXX300PLC 软冗余的实现,详细步骤截图
XXX300PLC 软冗余的实现,详细步骤截图This control。
is equipped with two 315-2DP CPUs connected to an。
switch via CP343-1 to achieve ndant links。
The IM153-2 XXX hardware n includes:315-2DP CPUSM321 PLC main CPU6ES7 315-2AH14-0AB0 PLC input module6ES7 321-1BL00-0AA0 PLC output module6ES7 322-1BL00-0AA0 PLC analog input module6ES7 331-7KF02-0AB0 ork module6GK7 343-1EX30-0XE0 (2x) 4-32DI/32DO/AI8 ET200M ndant package (6ES7 153-2AR03-0XA0) with one backplane and one IM/IM 6ES7 195-7HD10-0XA0PROFIBUS DP 90º cable (6ES7 9720BA120XA0) with integrated terminal resistor and 9-pin Sub-D socket。
no support for quick n。
and no programming portSM322 and SM331To configure the hardware。
follow these steps:1.XXX.2.Select a rack from the hardware catalog.3.Open the rack of n A。
insert the power supply。
insert the CPU315-2DP。
and create a new DP ork with DP address 8 as shown in the figure.4.Insert the ET200 slave n with DP address 3.5.Insert CP343-1 and create an。
300冗余实例
Siemens PLC系统软件冗余的说明与实现软件冗余基本信息介绍软件冗余是Siemens实现冗余功能的一种低成本解决方案,可以应用于对主备系统切换时间要求不高的控制系统中。
A．系统结构Siemens软件冗余系统的软件、硬件包括：1套STEP7编程软件（V5.x）加软冗余软件包(V1.x)；2套PLC控制器及I/O模块，可以是S7-300或S7-400系统；3条通讯链路，主系统与从站通讯链路（PROFIBUS 1）、备用系统与从站通讯链路（PROFIBUS 2）、主系统与备用系统的数据同步通讯链路（MPI 或 PROFIBUS 或 Ethernet）；若干个ET200M从站，每个从站包括2个IM153-2接口模块和若干个I/O模块；除此之外，还需要一些相关的附件，用于编程和上位机监控的PC-Adapter（连接在计算机串口）或CP5611（插在主板上的PCI槽上）或CP5511（插在笔记本的PCMIA槽里）、PROFIBUS电缆、PROFIBUS总线链接器等；下图说明了软冗余系统的基本结构：图2可以看出，系统是由两套独立的S7-300或S7-400 PLC系统组成，软冗余能够实现：I．主机架电源、背板总线等冗余；II．PLC处理器冗余；III．PROFIBUS现场总线网络冗余（包括通讯接口、总线接头、总线电缆的冗余）；IV．ET200M站的通讯接口模块IM153-2冗余。
软冗余系统由A和B两套PLC控制系统组成。
开始时，A系统为主，B系统为备用，当主系统A中的任何一个组件出错，控制任务会自动切换到备用系统B当中执行，这时，B系统为主，A系统为备用，这种切换过程是包括电源、CPU、通讯电缆和IM153接口模块的整体切换。
系统运行过程中，即使没有任何组件出错，操作人员也可以通过设定控制字，实现手动的主备系统切换，这种手动切换过程，对于控制系统的软硬件调整，更换，扩容非常有用，即Altering Configuration and Application Program in RUN Mode 。
