MATLAB 2psk通信系统仿真报告

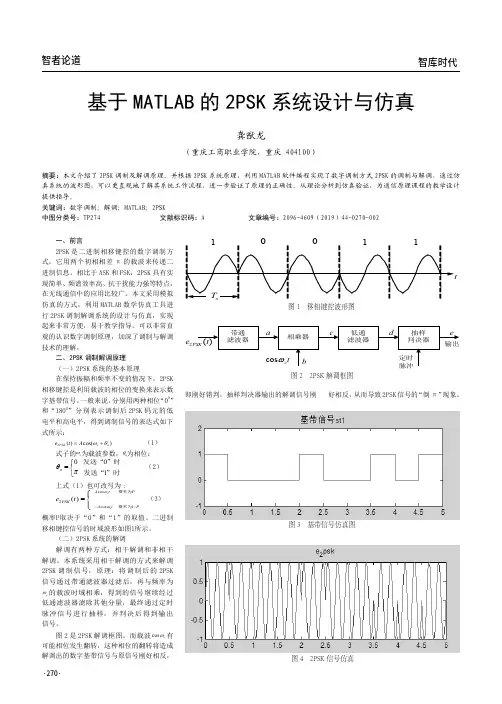

基于matlab的2psk系统设计与仿真
智者论道智库时代·270·基于MATLAB 的2PSK 系统设计与仿真龚猷龙(重庆工商职业学院,重庆 404100)摘要:本文介绍了2PSK 调制及解调原理。
并根据2PSK 系统原理,利用MATLAB 软件编程实现了数字调制方式2PSK 的调制与解调,通过仿真系统的波形图,可以更直观地了解其系统工作流程,进一步验证了原理的正确性。
从理论分析到仿真验证,为通信原理课程的教学设计提供指导。
关键词:数字调制;解调;MATLAB;2PSK 中图分类号:TP274文献标识码:A 文章编号:2096-4609(2019)44-0270-002一、前言2PSK 是二进制相移键控的数字调制方式,它用两个初相相差π的载波来传递二进制信息。
相比于ASK 和FSK,2PSK 具有实现简单、频谱效率高、抗干扰能力强等特点,在无线通信中的应用比较广。
本文采用模拟仿真的方式,利用MATLAB 数学仿真工具进行2PSK 调制解调系统的设计与仿真,实现起来非常方便,易于教学指导。
可以非常直观的认识数字调制原理,加深了调制与解调技术的理解。
二、2PSK 调制解调原理(一)2PSK 系统的基本原理在保持振幅和频率不变的情况下,2PSK 相移键控是利用载波的相位的变换来表示数字基带信号。
一般来说,分别用两种相位“00”和“1800”分别表示调制后2PSK 码元的低电平和高电平,得到调制信号的表达式如下式所示:)cos()(2n c PSK A t e θω+= (1)式子的c ω为载波参数,n θ为相位:”时发送“”时发送“100=πθn (2)上式(1)也可改写为:P P t A t A PSK c c t e 概率为概率为−− =1cos cos 2)(ωω (3)概率P取决于“0”和“1”的取值。
二进制移相键控信号的时域波形如图1所示。
(二)2PSK 系统的解调解调有两种方式:相干解调和非相干解调。
本系统采用相干解调的方式来解调2PSK 调制信号,原理:将调制后的2PSK 信号通过带通滤波器过滤后,再与频率为c ω的载波时域相乘,得到的信号继续经过低通滤波器滤除其他分量,最终通过定时脉冲信号进行抽样,并判决后得到输出信号。
通信系统实训报告2psk的调制与解调
目录一.摘要和关键词 ..... 错误!未定义书签。
二.小组成员与分工 ... 错误!未定义书签。
三.设计的主要原理 ... 错误!未定义书签。
四.设计的系统仿真 .. 错误!未定义书签。
五.仿真系统的结论 .. 错误!未定义书签。
六.总结和体会: ..... 错误!未定义书签。
七.致谢 ............. 错误!未定义书签。
八.参考文献 ......... 错误!未定义书签。
2PSK的调制与解调一.摘要和关键词2PSK中文是:二进制相移键控,其有两种调制方法,模拟调制法和键控法,解调是用相干解调法。
我们这次做的是2PSK的调制与解调,在实现的过程中,使用了MATLAB的M文件的程序和SIMULINK 实现。
关键词:2PSK 调制解调 MATLAB二.小组成员与分工小组成员分工:确定题目:,查找资料:全部,设计程序: Simulink模拟图:;PPT,演讲:,演示:旁观:三.设计的主要原理二进制相移键控中,通常用相位0和π来分别表示“0”或“1”。
2PSK已调信号的时域表达式为e(t)=s(t)cosωt 。
因此,在某一个码元持续时间内观察时,有0,或π。
当码元宽度为载波周期的整数倍时,2PSK信号的典型波形如下图,2PSK信号的模拟调制法框图;如下图是产生2PSK信号的键控法框图,就模拟调制法而言,与产生2ASK信号的方法比较,只是对s(t)要求不同,因此2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号。
而就键控法来说,用数字基带信号s(t)控制开关电路,选择不同相位的载波输出,这时s(t)为单极性NRZ 或双极性NRZ脉冲序列信号均可。
2PSK信号属于DSB信号,它的解调,不再能采用包络检测的方法,只能进行相干解调。
在这次通信系统仿真实训中,我们使用了MATLAB中的M文件实现,也使用了SIMULINK模块实现了2PSK的调制与解调。
而我负责的是SIMULINK的解调部分,Simulink是MATLAB中的一种可视化仿真工具,是一种基于MATLAB的框图设计环境,是实现动态系统建模、仿真和分析的一个软件包,被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。
通信原理课程设计基于MATLAB的2PSK和2FSK调制仿真
通信原理A课程设计报告题目:基于MATLAB的2PSK和2FSK调制仿真院系:自动化与信息工程学院专业:通信工程班级:学号:姓名:指导教师:职称:讲师2012年12月24日-2012年12月28日一、设计任务编写2PSK和2FSK调制程序,任意给定一组二进制数,计算经过这两种调制方式的输出信号。
程序书写要规范,加必要的注释;经过程序运行的调制信号波形要与理论计算出的波形一致。
分步实施:1 )熟悉2PSK和2FSK调制原理;2 )编写2PSK和2FSK调制程序;3 )画出原信号和调制信号的波形图。
课程设计的最后成果是提交一份实验报告,内容包括:1)2PSK和2FSK调制原理;对给定信号画出理论调制波形;2)程序设计思想,画出流程图;3)源程序代码(需打印);4)测试结果(需打印)和理论计算结果对比是否一致;5)小结。
六、参考文献【1】冯象初,甘小冰. 数值泛函与小波理论西安:西安电子科技大学出版社,2003.5【2】樊昌信,曹丽娜. 通信原理(第六版)北京:国防工业出版社, 2010.6【3】罗建军,扬琦.精讲多练MATLAB(第2版)西安:西安交通大学出版社,2009.7附录:源程序代码clear allclose alli=10; %基带信号码元数j=5000;a=round(rand(1,i)); %产生随机序列t=linspace(0,5,j);f1=4; %2FSK载波1频率 2PSK载波频率f2=8; %2FSK载波2频率fm=i/5; %基带信号频率%%%%%%%%%%产生基带信号st1=t;for n=1:10if a(n)<1;for m=j/i*(n-1)+1:j/i*nst1(m)=0;endelsefor m=j/i*(n-1)+1:j/i*nst1(m)=1;endend如有你有帮助,请购买下载,谢谢!endfigure(1);subplot(311);plot(t,st1);title('基带信号st1');axis([0,5,-1,2]);%%%%%%%%%%基带信号求反st2=t;for n=1:j;if st1(n)>=1;st2(n)=0;elsest2(n)=1;endend;%%%%%%%%%%构成双极性码st3=st1-st2;%%%%%%%%%%载波信号s1=sin(2*pi*f1*t)s2=sin(2*pi*f2*t)%subplot(312),plot(s1);%title('载波信号s1');%subplot(313),plot(s2);%title('载波信号s2');%%%%%%%%%%%调制%figure(2);F1=st1.*s1; %加入载波1 (2FSK)F2=st2.*s2; %加入载波2 (2FSK)e_fsk=F1+F2;subplot(312);plot(t,e_fsk);title('2FSK调制信号');e_psk=st3.*s1; %加入载波 (2PSK)subplot(313);plot(t,e_psk);title('2PSK调制信号');如有你有帮助,请购买下载,谢谢!四、程序运行结果及分析00.51 1.52 2.53 3.54 4.55-112基带信号st100.51 1.52 2.53 3.54 4.55-112FSK 调制信号00.51 1.52 2.53 3.54 4.55-1012PSK 调制信号。
基于MATLAB的通信系统的仿真报告参考例文
摘要Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境Simulin作为一种专业和功能强大且操作简单的仿真工具,目前已被越来越多的工程技术人员所青睐,它搭建积木式的建模仿真方式既简单又直观,而且已经在各个领域得到了广泛的应用。
本文主要是以simulink为基础平台,对2ASK、2FSK、2PSK信号的仿真。
文章第一章内容是对simulink的简单介绍和通信技术的目前发展和未来展望;第二章是对2ASK、2FSK和2PSK信号调制及解调原理的详细说明;第三章是本文的主体也是这个课题所要表现的主要内容,第三章是2ASK、2FSK和2PSK信号的仿真部分,调制和解调都是simulink建模的的方法,在解调部分各信号都是采用相干解调的方法,而且在解调的过程中都对整个系统的误码率在display模块中有所显示本文的主要目的是对simulink的熟悉和对数字通信理论的更加深化和理解。
关键词:2ASK、2FSK、2PSK,simulink,调制,相干解调目录第一章绪论 (31)1.1 MATLAB/Smulink的简介 (31)1.2 通信发展简史........................................ 错误!未定义书签。
1 1.3 通信技术的现状和发展趋势............................ 错误!未定义书签。
4 第二章 2ASK、2FSK、2PSK和2DPSK的基本原理和实现....... 错误!未定义书签。
7 2.1 2ASK的基本原理和调制解调实现...................... 错误!未定义书签。
8 2.2 2FSK的基本原理和调制解调实现..................... 错误!未定义书签。
11 2.3 2PSK的基本原理和调制解调实现.................... 错误!未定义书签。
14 2. 2DPSK的基本原理和调制解调实现.................... 错误!未定义书签。

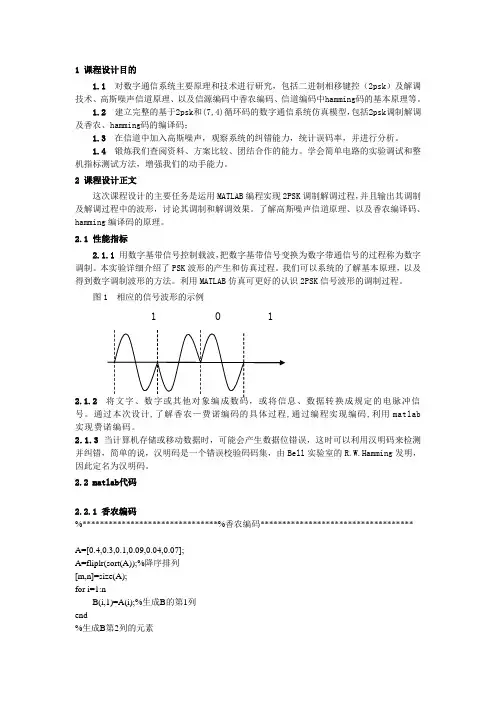

通信系统仿真基于matlab的设计--2psk调制,香农编码,汉明编码
1 课程设计目的1.1 对数字通信系统主要原理和技术进行研究,包括二进制相移键控(2psk)及解调技术、高斯噪声信道原理、以及信源编码中香农编码、信道编码中hamming码的基本原理等。
1.2 建立完整的基于2psk和(7,4)循环码的数字通信系统仿真模型,包括2psk调制解调及香农、hamming码的编译码;1.3 在信道中加入高斯噪声,观察系统的纠错能力,统计误码率,并进行分析。
1.4 锻炼我们查阅资料、方案比较、团结合作的能力。
学会简单电路的实验调试和整机指标测试方法,增强我们的动手能力。
2 课程设计正文这次课程设计的主要任务是运用MATLAB编程实现2PSK调制解调过程,并且输出其调制及解调过程中的波形,讨论其调制和解调效果。
了解高斯噪声信道原理、以及香农编译码、hamming编译码的原理。
2.1 性能指标2.1.1 用数字基带信号控制载波,把数字基带信号变换为数字带通信号的过程称为数字调制。
本实验详细介绍了PSK波形的产生和仿真过程。
我们可以系统的了解基本原理,以及得到数字调制波形的方法。
利用MATLAB仿真可更好的认识2PSK信号波形的调制过程。
图1 相应的信号波形的示例1 0 12.1.2 将文字、数字或其他对象编成数码,或将信息、数据转换成规定的电脉冲信号。
通过本次设计,了解香农—费诺编码的具体过程,通过编程实现编码,利用matlab 实现费诺编码。
2.1.3 当计算机存储或移动数据时,可能会产生数据位错误,这时可以利用汉明码来检测并纠错,简单的说,汉明码是一个错误校验码码集,由Bell实验室的R.W.Hamming发明,因此定名为汉明码。
2.2 matlab代码2.2.1 香农编码%*******************************%香农编码***********************************A=[0.4,0.3,0.1,0.09,0.04,0.07];A=fliplr(sort(A));%降序排列[m,n]=size(A);for i=1:nB(i,1)=A(i);%生成B的第1列end%生成B第2列的元素a=sum(B(:,1))/2;for k=1:n-1if abs(sum(B(1:k,1))-a)<=abs(sum(B(1:k+1,1))-a) break;endendfor i=1:n%生成B第2列的元素if i<=kB(i,2)=0;elseB(i,2)=1;endend%生成第一次编码的结果END=B(:,2)';END=sym(END);%生成第3列及以后几列的各元素j=3;while (j~=0)p=1;while(p<=n)x=B(p,j-1);for q=p:nif x==-1break;elseif B(q,j-1)==xy=1;continue;elsey=0;break;endendendif y==1q=q+1;endif q==p|q-p==1B(p,j)=-1;elseif q-p==2B(p,j)=0;END(p)=[char(END(p)),'0'];B(q-1,j)=1;END(q-1)=[char(END(q-1)),'1'];elsea=sum(B(p:q-1,1))/2;for k=p:q-2if abs(sum(B(p:k,1))-a)<=abs(sum(B(p:k+1,1))-a);break;endendfor i=p:q-1if i<=kB(i,j)=0;END(i)=[char(END(i)),'0'];elseB(i,j)=1;END(i)=[char(END(i)),'1'];endendendendp=q;endC=B(:,j);D=find(C==-1);[e,f]=size(D);if e==nj=0;elsej=j+1;endendBAEND2.2.2 香农译码%********************************%香农解码******************************** jg=[];for x=1:100if ccc(x,1)==0&ccc(x,2)==0&ccc(x,3)==0&ccc(x,4)==0 jg(x)=1;elseif ccc(x,1)==0&ccc(x,2)==0&ccc(x,3)==1&ccc(x,4)==0 jg(x)=2;elseif ccc(x,1)==1&ccc(x,2)==1&ccc(x,3)==0&ccc(x,4)==0 jg(x)=3;elseif ccc(x,1)==1&ccc(x,2)==1&ccc(x,3)==0&ccc(x,4)==1 jg(x)=4;elseif ccc(x,1)==1&ccc(x,2)==1&ccc(x,3)==1&ccc(x,4)==0 jg(x)=6;elseif ccc(x,1)==1&ccc(x,2)==1&ccc(x,3)==1&ccc(x,4)==1 jg(x)=5;end;end;jg2.2.3 Hamming编码%******************************汉明编码*********************************** hh=encode(e,7,4,'hamming/fmt');hh2.2.4 Hamming译码%********************************汉明解码********************************* ddd=reshape(bc,7,100);abc=ddd';ccc= decode(abc,7,4,'hamming/fmt')2.2.5 信源%*****************************信源***************************************** aa = randsrc(1,100,[symbols;p]);aae=zeros(100,4)for i = 1 : 1:100switch aa(i)case 1e(i,:)=[0,0,0,0]case 2e(i,:)=[0,0,1,0]case 3e(i,:)=[1,1,0,0]case 4e(i,:)=[1,1,0,1]case 6e(i,:)=[1,1,1,0]case 5e(i,:)=[1,1,1,1]end;end;2.2.6 2psk调制解调%*******************************2PSK调制解调******************************* code=[]for z=0:99for t=1:7code(7*z+t)=hh(z+1,t)endendcp=[];mod1=[];f=2*2*pi;t=0:2*pi/199:2*pi;for n=1:length(code);if code(n)==0;A=zeros(1,200);%每个值200个点elseif code(n)==1;A=ones(1,200);endcp=[cp A]; %s(t),码元宽度200c=cos(f*t);%载波信号mod1=[mod1 c];%与s(t)等长的载波信号,变为矩阵形式endfigure(1);subplot(4,2,1);plot(cp);grid on;axis([0 200*length(code) -2 2]);title('二进制信号序列');cm=[];mod=[];for n=1:length(code);if code(n)==0;B=ones(1,200);%每个值200个点c=cos(f*t); %载波信号elseif code(n)==1;B=ones(1,200);c=cos(f*t+pi); %载波信号endcm=[cm B]; %s(t),码元宽度200mod=[mod c]; %与s(t)等长的载波信号endtiaoz=cm.*mod;%e(t)调制figure(1);subplot(4,2,2);plot(tiaoz);grid on;axis([0 200*length(code) -2 2]);title('2PSK调制信号');figure(2);subplot(4,2,1);plot(abs(fft(cp)));axis([0 200*length(code) 0 400]);title('原始信号频谱');figure(2);subplot(4,2,2);plot(abs(fft(tiaoz)));axis([0 200*length(code) 0 400]);title('2PSK信号频谱');2.2.7 带有高斯白噪声的信道tz=awgn(tiaoz,10);%信号tiaoz中加入白噪声,信噪比为10figure(1);subplot(4,2,3);plot(tz);grid on;axis([0 200*length(code) -2 2]);title('通过高斯白噪声信道后的信号'); figure(2);subplot(4,2,3);plot(abs(fft(tz)));axis([0 200*length(code) 0 400]);title('加入白噪声的2PSK信号频谱');jiet=2*mod1.*tz;%同步解调figure(1);subplot(4,2,4);plot(jiet);grid on;axis([0 200*length(code) -2 2]);title('相乘后信号波形');figure(2);subplot(4,2,4);plot(abs(fft(jiet)));axis([0 200*length(code) 0 400]);title('相乘后信号频谱');2.2.8 低通滤波器fp=300;fs=700;rp=3;rs=20;fn=11025;ws=fs/(fn/2); wp=fp/(fn/2);%计算归一化角频率[n,wn]=buttord(wp,ws,rp,rs);%计算阶数和截止频率[b,a]=butter(n,wn);%计算H(z)figure(4);freqz(b,a,1000,11025);subplot(2,1,1);axis([0 4000 -100 3 ])title('LPF幅频相频图');jt=filter(b,a,jiet);figure(1);subplot(4,2,5);plot(jt);grid onaxis([0 200*length(code) -2 2]);title('经低通滤波器后信号波形')figure(2);subplot(4,2,5);plot(abs(fft(jt)));axis([0 200*length(code) 0 400]);title('经低通滤波器后信号频谱');2.2.9 抽样判决bc=[];for m=1:200*length(code);if jt(m)<0;jt(m)=1;elseif jt(m)>=0;jt(m)=0;endendfor bx=0:699bc(bx+1)=jt(bx*200+100)endbcfigure(1);subplot(4,2,6);plot(bc);grid onaxis([0 200*length(code) -2 2]);title('经抽样判决后信号s^(t)波形')figure(2);subplot(4,2,6);plot(abs(fft(bc)));axis([0 length(code) 0 50]);title('经抽样判决后信号频谱');2.2.10 误码率%**********************误码率************************************** [zcl,mc]=symerr(jg,aa)2.3 程序执行图3 总结一周的基于MATLAB的数字调制信号仿真分析课程设计让我获益颇深。
MATLAB2psk通信系统仿真报告
MATLAB2psk通信系统仿真报告英文回答:I am a MATLAB expert, and I can help you with your project. I have extensive experience in MATLAB programming, and I can quickly and accurately complete your project. I am also fluent in English and Chinese, so I can easily communicate with you about your project.Here is a brief overview of my capabilities:I can create custom MATLAB functions and scripts to automate tasks.I can develop MATLAB GUIs for data visualization and analysis.I can work with large datasets and perform complex data analysis tasks.I can create reports and presentations to communicate your results.I am confident that I can provide you with the high-quality MATLAB programming services that you need. Please feel free to contact me to discuss your project in more detail.中文回答:大家好,我是MATLAB专家,我可以帮助您完成您的项目。
我在MATLAB编程方面拥有丰富的经验,可以快速准确地完成您的项目。
通信原理课程设计 (基于MATLAB的 2PSK,2DPSK仿真)
通信原理课程设计报告题目基于Matlab的2PSK,2DPSK仿真学院电子信息工程学院专业学生学号年级指导教师职称讲师2013年12月20日设计报告成绩(按照优、良、中、及格、不及格评定)指导教师评语:指导教师(签名)年月日说明:指导教师评分后,设计报告交院实验室保存。
基于Matlab的2PSK,2DPSK仿真专业:学号:学生:指导老师:摘要:现代通信系统要求通信距离远、通信容量大、传输质量好,作为其关键技术之一的调制技术一直是研究的一个重要方向。
本设计主要叙述了数字信号的调制方式,介绍了2PSK数字调制方式的基本原理,功率谱密度,并运用MATLAB软件对数字调制方式2PSK进行了编程仿真实现,在MATLAB 平台上建立2PSK和2DPSK调制技术的仿真模型。
进一步学习了MATLAB编程软件,将MATLAB与通信系统中数字调制知识联系起来,为以后在通信领域学习和研究打下了基础在计算机上,运用MATLAB 软件来实现对数字信号调制技术的仿真。
关键词:数字调制与解调;MA TLAB;2PSK;2DPSK;目录第1章绪论 (1)1.1 调制方式 (1)1.2 设计要求 (1)1.2.1 设计容 (1)1.2.3 设计仪器 (1)第2章 2PSK,2DPSK原理 (2)2.1 2PSK原理 (2)2.1.1 2PSK基本原理 (2)2.1.2 2PSK调制原理 (2)2.1.3 2PSK解调原理 (3)2.2 2DPSK原理 (4)2.2.1 2DPSK基本原理 (4)2.2.2 2DPSK调制原理 (5)2.2.3 2DPSK解调原理 (6)第3章实验过程 (8)3.1 2PSK仿真部分 (8)3.1.1 2PSK仿真图 (8)3.1.2 2PSK模块的参数设置: (8)3.2 2DPSK仿真部分 (9)3.2.1 2DPSK仿真图 (9)2.2.2 2DPSK模块的参数设置: (10)第4章仿真结果 (15)4.1 2PSK仿真结果 (15)4.2 2DPSK仿真结果 (15)总结 (16)参考文献 (17)致 (18)第1章绪论1.1 调制方式数字通信系统, 按调制方式可以分为基带传输和带通传输。
2PSK通信系统仿真实验报告
2PSK通信系统仿真实验报告班级:姓名:学号:一、实验目的1. 了解通信系统的组成、工作原理、信号传输、变换过程;2. 掌握通信系统的设计方法与参数设置原则;3. 掌握使用SystemView软件仿真通信系统的方法;4.进行仿真并进行波形分析;二、实验任务使用Systemview进行系统仿真任务,要经过以下几个步骤:1.系统输入正弦波频率:500 Hz;码元传输速率:64kBd;2. 设计一通信系统,并使用SystemView软件进行仿真;3. 获取各点时域波形,波形、坐标、标题等要清楚;滤波器的单位冲击相应和幅频特性曲线;4. 获取主要信号的功率谱密度;5. 获取眼图;6.提取相干载波;7.数据分析及心得体会要求手写。
三、原理简介1.PCM系统原理.脉冲编码调制通常把从模拟信号抽样、量化,直到变换成二进制符号的基本过程,称为脉冲编码调制(Pulse Code Modulation PCM),简称脉码调制。
原理框图如图1-1所示:号输入PCM信号输出冲激脉冲图1-1 PCM编码方框图.编码过程由冲激脉冲对模拟信号进行抽样,抽样信号虽然是时间轴上离散的信号,但仍是模拟信号。
为了实现以数字码表示样值必须采用“四舍五入”的方法将抽样值量化为整数,量化后的抽样信号与量化前的抽样信号相比较,有所失真且不再是模拟信号,这种量化失真在接收端还原成模拟信号时表现为噪声,称为量化噪声。
量化噪声的大小取决于把样值分级“取整”的方式,分的级数越多,即量化级差或间隔越小,量化噪声也越小。
在量化之前通常用保持电路将其作短暂保存,以便电路有时间对其进行量化。
然后在图1-1中的编码器中进行二进制编码。
这样,每个二进制码组就代表了一个量化后的信号抽样值,即完成了PCM编码的过程。
译码过程与编码过程相反。
如图1-2所示。
图1-2 PCM译码原理图2.二进制移相键控(2PSK)的基本原理:2PSK,二进制移相键控方式,是键控的载波相位按基带脉冲序列的规律而改变的一种数字调制方式。
基于MATLAB数字信号2PSK调制与解调及其仿真
基于MATLAB数字信号2PSK调制与解调及其仿真本论文将对2PSK(二进制移相键控)波形的产生和仿真过程进行详细的介绍。
利用MATLAB实验平台实现对数字信号二进制移相键控(2PSK)的调制与解调的模拟。
具体是使用键控法来产生信号的调制和解调。
这对2PSK信号波形的调制可以有一个更好的理解。
同时也将会加深对数字信号调制与解调的认知。
目录1. 引言 (1)2. 设计依据及框图 (2)2.1 设计任务 (2)2.2设计平台 (2)2.3 设计原理 (2)3. 基于MATLAB的2PSK系统仿真 (5)3.1 MATLAB仿真代码 (6)3.2仿真波形图 (8)4. 结论 (11)5. 心得体会 (11)1. 引言随着社会经济的进步电子技术产业有了飞快的发展,同时通信技术也从原先的模拟通信朝向数字化、宽带化、网络化、和智能化的方向发展;随着高科技的研发电子产品的不断更新,人们在对各种通信的要求将会变得更高,也会有越来越多的新技术将不断地运用到通信领域之中,一些更先进的通信业务将会不断地被开发出来[1]。
在数字基带的传输系统中,由于数字基带信号不能够在带通传输信道正常传输,为了让数字基带信号可以在信道中有效的传输,所以信道传输特性应该为低通形式。
但在实际的信道传输中,绝大部分的信道有着带通传输特性。
而在带通传输特性的信道中数字基带信号不可以直接传输。
为了能够得到信号同信道相匹配的特性,数字基带信号要对载波信号进行相关的调制。
[2]利用数字基带信号来控制信号的载波,数字调制过程是:把数字基带信号转换成数字带通信号。
而数字解调的过程是:在信号接收端,利用解调器把带通信号恢复成数字基带信号[3]。
一般情况下人们把调制与解调过程的数字的传输系统称之为数字频带的传输系统。
频带传输也称为带通传输(band-pass transmission)、载波传输(carrier transmission)[1]。
其中数字调制的基本结构如下图:图1-1数字调制系统基本结构图[1]数字和模拟调制有着一样的原理,通常数字调制信号可以利用模拟的调制方法来实现。
通信原理课程设计-(基于MATLAB的-2PSK-2DPSK仿真)
江西农业大学通信原理课程设计报告题目基于Matlab的相移键控仿真设计专业电子信息工程学生姓名曾凡文学号 201212062015年6月基于Matlab的2PSK,2DPSK仿真摘要:现代通信系统要求通信距离远、通信容量大、传输质量好,作为其关键技术之一的调制技术一直是研究的一个重要方向。
本设计主要叙述了数字信号的调制方式,介绍了2PSK数字调制方式的基本原理,功率谱密度,并运用MATLAB软件对数字调制方式2PSK进行了编程仿真实现,在MATLAB平台上建立2PSK和2DPSK调制技术的仿真模型。
进一步学习了MATLAB编程软件,将MATLAB与通信系统中数字调制知识联系起来,为以后在通信领域学习和研究打下了基础在计算机上,运用MATLAB软件来实现对数字信号调制技术的仿真。
关键词:数字调制与解调;MATLAB;2PSK;2DPSK;第1章绪论1.1 调制方式数字通信系统, 按调制方式可以分为基带传输和带通传输。
数字基带信号的功率一般处于从零开始到某一频率(如0~6M)低频段,因而在很多实际的通信(如无线信道)中就不能直接进行传输,需要借助载波调制进行频谱搬移,将数字基带信号变换成适合信道传输的数字频带信号进行传输,这种传输方式,称为数字信号的频带传输或调制传输、载波传输。
所谓调制,是用基带信号对载波波形的某参量进行控制,使该参量随基带信号的规律变化从而携带消息。
对数字信号进行调制可以便于信号的传输;实现信道复用;改变信号占据的带宽;改善系统的性能。
数字基带通信系统中四种基本的调制方式分别称为振幅键控(ASK,Amplitude-Shift keying)、移频键控( FSK,Frequency-Shift keying)、移相键控(PSK,Phase-Shift keying )和差分移相键(DPSK,Different Phase-Shift keying)。
本次课程设计对PSK,DPSK这两种调制方式进行了仿真。
基于某MATLAB地2ASK、2FSK和2PSK地调制仿真
实验报告(一)一、实验名称:基于MATLAB 的2ASK 、2FSK 和2PSK 的调制仿真 二、实验目的:(1)熟悉2ASK 、2FSK 和2PSK 的调制原理。
(2)学会运用Matlab 编写2ASK 、2FSK 和2PSK 调制程序。
(3)会画出原信号和调制信号的波形图。
(4)掌握数字通信的2ASK 、2FSK 和2PSK 的调制方式。
三、实验原理分析3.1二进制振幅键控(2ASK )振幅键控是利用载波的幅度变化来传递数字信息,而其频率和初始相位保持不变。
在2ASK 中,载波的幅度只有两种变化状态,分别对应二进制信息“0”或“1”。
二进制振幅键控的表达式为:s(t) = A(t)cos(w 0+θ) 0<t ≤T式中,w 0=2πf 0为载波的角频率;A(t)是随基带调制信号变化的时变振幅,即A(t) = ⎩⎨⎧0A 典型波形如图所示:2ASK 信号的产生方法通常有两种:相乘法和开关法,相应的调制器如图2。
图2(a )就是一般的模拟幅度调制的方法,用乘法器实现;图2(b )是一种数字键控法,其中的开关电路受s(t)控制。
在接收端,2ASK 有两种基本的解调方法:非相干解调(包络检波法)和相干解调(同步检测法),相应的接收系统方框图如图:3.2、二进制频移键控(2FSK )二进制频移键控信号码元的“1”和“0”分别用两个不同频率的正弦波形来传送,而其振幅和初始相位不变。
故其表达式为:=)(s t ⎪⎩⎪⎨⎧++时"0发送“),cos(”时1发送“),cos21(ϕωϕωn n t A t A图4 2FSK 信号时间波形由图可见,2FSK 信号的波形(a )可以分解为波形(b )和波形(c ),也就是说,一个2FSK 信号可以看成是两个不同载频的2ASK 信号的叠加。
2FSK 信号的调制方法主要有两种。
第一种是用二进制基带矩形脉冲信号去调制一个调频器,使其能够输出两个不同频率的码元。
基于matlab的2PSK系统的课程设计报告
一、课程名称2PSK系统的设计二、课程意义运用MATLAB编程实现2PSK信号的调制及解调过程,并且输出其调制和解调过程的波形,讨论其调制和解调的意义。
三、设计原理数字信号的传输方式分为基带传输和带通传输,在实际应用中,大多数信道具有带通特性而不能直接传输基带信号。
为了使数字信号在带通信道中传输,必须使用数字基带信号对载波进行调制,以使信号与信道的特性相匹配。
这种用数字基带信号控制载波,把数字基带信号变换为数字带通信号的过程称为数字调制。
数字调制技术的两种方法:①利用模拟调制的方法去实现数字式调制,即把数字调制看成是模拟调制的一个特例,把数字基带信号当作模拟信号的特殊情况处理;②利用数字信号的离散取值特点通过开关键控载波,从而实现数字调制。
这种方法通常称为键控法,比如对载波的相位进行键控,便可获得相移键控(PSK)基本的调制方式。
图1 相应的信号波形的示例1 0 1调制原理数字调相:如果两个频率相同的载波同时开始振荡,这两个频率同时达到正最大值,同时达到零值,同时达到负最大值,它们应处于"同相"状态;如果其中一个开始得迟了一点,就可能不相同了。
如果一个达到正最大值时,另一个达到负最大值,则称为"反相"。
一般把信号振荡一次(一周)作为360度。
如果一个波比另一个波相差半个周期,我们说两个波的相位差180度,也就是反相。
当传输数字信号时,"1"码控制发0度相位,"0"码控制发180度相位。
载波的初始相位就有了移动,也就带上了信息。
相移键控是利用载波的相位变化来传递数字信息,而振幅和频率保持不变。
在2PSK 中,通常用初始相位0和π分别表示二进制“1”和“0”。
因此,2PSK 信号的时域表达式为错误!未找到引用源。
(t)=Acos 错误!未找到引用源。
t+错误!未找到引用源。
)其中,错误!未找到引用源。
表示第n 个符号的绝对相位:错误!未找到引用源。
2PSK仿真课程设计报告
课程设计报告书题目2PSK调制解调器的建模与仿真姓名学号专业班级指导教师时间2015 年1 月10 日课程设计任务书2PSK调制解调器的建模与仿真摘要数字传输系统中,数字信号对高频载波进行调制,变为频带信号,通过信道传输,在接收端解调后恢复成数字信号,由于大多数实际信号都是带通型的,所以必须先用数字频带信号对载波进行调制,形成数字调制信号再进行传输,因此,调制解调技术是实现现代通信的重要手段。
数字调制地实现,促进了通信的飞速发展。
研究数字通信调制理论,提供有效调制方法有着重要意义。
实现调试解调的方法有很多种,本文应用了键控法产生调制与解调信号。
数字相位调制又称相移键控记作PSK(Phase Shift Keying),二进制相移键控记作2PSK,它们是利用载波振荡相位的变化来传送数字信号的,在二进制数字解调中,当正弦载波的相位随二进制数字基带信号离散变化,则就产生二进制移相键控2PSK信号。
重点介绍了2PSK的调制与解调的工作原理,以及通过MATLAB进行设计和仿真,并且分析了各阶段信号的频谱及误码率。
关键词数字调制与解调;2PSK;MATLAB仿真目录课程设计任务书 (I)摘要 (II)1 设计概述 (1)1.1 设计背景 (1)1.2 设计目的 (1)1.3 设计内容及要求 (1)2 设计原理 (2)2.1 2PSK数字调制过程分析 (2)2.2 2PSK数字解调过程分析 (3)2.3 2PSK相干解调系统性能分析 (4)3 设计实现 (5)3.1 系统设计框图 (5)3.2 M文件下仿真设计思路及过程 (5)3.2.1 2PSK调制部分 (5)3.2.2 2PSK解调部分 (6)3.3 Simulink下的仿真 (6)3.3.1 仿真模型建立 (6)3.3.2参数的设置 (7)3.3.3仿真结果 (7)3.3.4 仿真结果分析 (8)4 M文件仿真结果 (9)4.1 2PSK调制、解调系统信号波形图 (9)4.2 2PSK调制解调系统频谱分析 (11)4.3 各阶段功率谱密度分析及误码率 (13)参考文献 (15)附录 (16)1 设计概述1.1 设计背景当今社会已经步入信息时代,在各种信息技术中,信息的传输及通信起着支撑作用。
MATLAB2psk通信系统仿真报告
MATLAB2psk通信系统仿真报告英文回答:MATLAB 2-PSK Communication System Simulation Report。
Introduction。
The goal of this report is to present a simulation of a 2-PSK communication system using MATLAB. The system consists of a transmitter, channel, and receiver. The transmitter generates a binary data sequence and modulates it onto a carrier signal. The channel introduces noise and fading into the signal. The receiver demodulates the signal and attempts to recover the original data sequence.System Model。
The system model is shown in the block diagram below.[Image of system block diagram]The transmitter generates a binary data sequence of length N. The data sequence is modulated onto a carrier signal using 2-PSK modulation. The modulated signal is then transmitted over the channel.The channel introduces noise and fading into the signal. The noise is modeled as additive white Gaussian noise (AWGN). Fading is modeled as Rayleigh fading.The receiver demodulates the signal using 2-PSK demodulation. The demodulated signal is then processed to recover the original data sequence.Simulation Results。
(完整版)基于MATLAB的2ASK、2FSK和2PSK的调制仿真
实验报告(一)一、实验名称:基于MATLAB的2ASK 2FSK和2PSK的调制仿真二、实验目的:(1)熟悉2ASK 2FSK和2PSK的调制原理。
(2)学会运用Matlab编写2ASK 2FSK和2PSK调制程序。
(3 )会画出原信号和调制信号的波形图。
(4)掌握数字通信的2ASK 2FSK和2PSK的调制方式。
三、实验原理分析3.1二进制振幅键控(2ASK)振幅键控是利用载波的幅度变化来传递数字信息,而其频率和初始相位保持不变。
在2ASK中,载波的幅度只有两种变化状态,分别对应二进制信息“0”或“ 1”。
二进制振幅键控的表达式为:s(t) = A(t)cos(w o+ 0 ) 0 v t w T式中,w)=2n f0为载波的角频率;A(t)是随基带调制信号变化的时变振幅,即A 当发送“1”时A(t)= ---0 当发送“ 0”时典型波形如图所示:c o2ASK信号的产生方法通常有两种:相乘法和开关法,相应的调制器如图2。
图2 ( a) 就是一般的模拟幅度调制的方法,用乘法器实现;图 2 ( b)是一种数字键控法,其中的开关电路受s(t)控制。
在接收端,2ASK有两种基本的解调方法:非相干解调(包络检波法)和相干解调(同步检测法),相应的接收系统方框图如图:Aft)圏3 (a)非村干解谓〔包络检波)权图3⑹相干解调」3.2、二进制频移键控(2FSK)二进制频移键控信号码元的“ 1 ”和“0”分别用两个不同频率的正弦波形来传送,而其振幅和初始相位不变。
故其表达式为:A cos(i t n)'发送“T 时s(t)A cos(2t n),发送“0"时图4 2FSK信号时间波形由图可见,2FSK信号的波形(a)可以分解为波形(b)和波形(c),也就是说,一个2FSK信号可以看成是两个不同载频的2ASK信号的叠加。
2FSK信号的调制方法主要有两种。
第一种是用二进制基带矩形脉冲信号去调制一个调频器,使其能够输出两个不同频率的码元。
MATLAB2psk通信系统仿真报告
MATLAB2psk通信系统仿真报告自查报告,MATLAB 2psk通信系统仿真。
在本次仿真中,我使用MATLAB对2psk通信系统进行了仿真,并进行了相关的自查工作。
在仿真过程中,我主要关注了信号的调制、解调、信道传输和误码率等方面的性能。
首先,我对2psk调制和解调进行了仿真,并通过绘制星座图和眼图来验证信号的调制和解调过程。
通过观察星座图和眼图,我确认了信号的正确调制和解调过程,并对其性能进行了评估。
其次,我进行了信道传输的仿真工作,主要关注了信号在加性高斯白噪声信道下的传输情况。
通过绘制信号经过信道后的波形图和频谱图,我对信号在信道传输过程中的性能进行了评估,并与理论分析进行了对比。
最后,我对系统的误码率进行了仿真,并通过绘制误码率曲线来评估系统的性能。
通过对误码率曲线的观察,我对系统的性能进行了分析,并对系统的改进提出了一些建议。
总的来说,通过本次仿真工作,我对MATLAB中2psk通信系统的仿真有了更深入的了解,并对系统的性能进行了评估和自查。
在今后的工作中,我将进一步完善仿真模型,提高系统的性能,并进行更深入的研究和分析。
通信系统实训报告2psk的调制与解调
目录一.摘要和关键词 ..... 错误!未定义书签。
二.小组成员与分工 ... 错误!未定义书签。
三.设计的主要原理 ... 错误!未定义书签。
四.设计的系统仿真 .. 错误!未定义书签。
五.仿真系统的结论 .. 错误!未定义书签。
六.总结和体会: ..... 错误!未定义书签。
七.致谢 ............. 错误!未定义书签。
八.参考文献 ......... 错误!未定义书签。
2PSK的调制与解调一.摘要和关键词2PSK中文是:二进制相移键控,其有两种调制方法,模拟调制法和键控法,解调是用相干解调法。
我们这次做的是2PSK的调制与解调,在实现的过程中,使用了MATLAB的M文件的程序和SIMULINK 实现。
关键词:2PSK 调制解调 MATLAB二.小组成员与分工小组成员分工:确定题目:,查找资料:全部,设计程序: Simulink模拟图:;PPT,演讲:,演示:旁观:三.设计的主要原理二进制相移键控中,通常用相位0和π来分别表示“0”或“1”。
2PSK已调信号的时域表达式为e(t)=s(t)cosωt 。
因此,在某一个码元持续时间内观察时,有0,或π。
当码元宽度为载波周期的整数倍时,2PSK信号的典型波形如下图,2PSK信号的模拟调制法框图;如下图是产生2PSK信号的键控法框图,就模拟调制法而言,与产生2ASK信号的方法比较,只是对s(t)要求不同,因此2PSK信号可以看作是双极性基带信号作用下的DSB调幅信号。
而就键控法来说,用数字基带信号s(t)控制开关电路,选择不同相位的载波输出,这时s(t)为单极性NRZ 或双极性NRZ脉冲序列信号均可。
2PSK信号属于DSB信号,它的解调,不再能采用包络检测的方法,只能进行相干解调。
在这次通信系统仿真实训中,我们使用了MATLAB中的M文件实现,也使用了SIMULINK模块实现了2PSK的调制与解调。
而我负责的是SIMULINK的解调部分,Simulink是MATLAB中的一种可视化仿真工具,是一种基于MATLAB的框图设计环境,是实现动态系统建模、仿真和分析的一个软件包,被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。
MATLAB2psk通信系统仿真报告
MATLAB2psk通信系统仿真报告自查报告。
标题: MATLAB 2psk通信系统仿真报告。
在本次仿真报告中,我使用MATLAB对2psk通信系统进行了仿
真分析。
在整个仿真过程中,我对系统的性能进行了评估,并对结
果进行了分析。
在此过程中,我发现了一些错误和改进的空间,下
面是我对本次仿真报告的自查总结:
1. 参数设置,在仿真过程中,我可能忽略了一些关键参数的设置,导致了结果的偏差。
下次在进行仿真前,我会仔细检查所有参
数的设置,确保其准确性和完整性。
2. 代码实现,在编写MATLAB代码时,我可能存在一些错误或
不规范的地方,导致了程序的运行出现了问题。
下次在编写代码时,我会更加细致地审查和测试,以确保代码的正确性和稳定性。
3. 结果分析,在对仿真结果进行分析时,我可能存在了一些主
观性的评价,导致了对结果的理解出现了偏差。
下次在进行结果分
析时,我会更加客观地进行评价,确保对结果的理解和解释是准确
和全面的。
4. 改进空间,在本次仿真过程中,我发现了一些可以改进的空间,比如系统性能的优化和参数的调整等。
下次我会根据本次仿真
的经验和教训,对系统进行更加全面和深入的改进,以提高系统的
性能和稳定性。
总的来说,通过本次自查报告,我对本次仿真过程中存在的问
题和不足有了更加清晰的认识,也对下次的工作有了更加明确的改
进方向。
我会认真总结本次经验,不断提高自己的仿真能力和水平,以更好地完成今后的工作任务。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验一 2PSK调制数字通信系统一实验题目设计一个采用2PSK调制的数字通信系统➢ 设计系统整体框图及数学模型;➢ 产生离散二进制信源,进行信道编码(汉明码),产生BPSK信号;➢ 加入信道噪声(高斯白噪声);➢ BPSK信号相干解调,信道解码;➢ 系统性能分析(信号波形、频谱,白噪声的波形、频谱,信道编解二实验基本原理数字信号的传输方式分为基带传输和带通传输,在实际应用中,大多数信道具有带通特性而不能直接传输基带信号。
为了使数字信号在带通信道中传输,必须使用数字基带信号对载波进行调制,以使信号与信道的特性相匹配。
这种用数字基带信号控制载波,把数字基带信号变换为数字带通信号的过程称为数字调制。
数字调制技术的两种方法:①利用模拟调制的方法去实现数字式调制,即把数字调制看成是模拟调制的一个特例,把数字基带信号当做模拟信号的特殊情况处理;②利用数字信号的离散取值特点通过开关键控载波,从而实现数字调制。
这种方法通常称为键控法,比如对载波的相位进行键控,便可获得相移键控(PSK)基本的调制方式。
图1 相应的信号波形的示例1 0 1调制原理数字调相:如果两个频率相同的载波同时开始振荡,这两个频率同时达到正最大值,同时达到零值,同时达到负最大值,它们应处于"同相"状态;如果其中一个开始得迟了一点,就可能不相同了。
如果一个达到正最大值时,另一个达到负最大值,则称为"反相"。
一般把信号振荡一次(一周)作为360度。
如果一个波比另一个波相差半个周期,我们说两个波的相位差180度,也就是反相。
当传输数字信号时,"1"码控制发0度相位,"0"码控制发180度相位。
载波的初始相位就有了移动,也就带上了信息。
相移键控是利用载波的相位变化来传递数字信息,而振幅和频率保持不变。
在2PSK中,通常用初始相位0和π分别表示二进制“1”和“0”。
因此,2PSK信号的时域表达式为(t)=Acos t+)其中,表示第n个符号的绝对相位:=因此,上式可以改写为图2 2PSK信号波形解调原理2PSK信号的解调方法是相干解调法。
由于PSK信号本身就是利用相位传递信息的,所以在接收端必须利用信号的相位信息来解调信号。
下图2-3中给出了一种2PSK信号相干接收设备的原理框图。
图中经过带通滤波的信号在相乘器中与本地载波相乘,然后用低通滤波器滤除高频分量,在进行抽样判决。
判决器是按极性来判决的。
即正抽样值判为1,负抽样值判为0.2PSK信号相干解调各点时间波形如图 3 所示. 当恢复的相干载波产生180°倒相时,解调出的数字基带信号将与发送的数字基带信号正好是相反,解调器输出数字基带信号全部出错.图 32PSK 信号相干解调各点时间波形这种现象通常称为"倒π"现象.由于在2PSK 信号的载波恢复过程中存在着180°的相位模糊,所以2PSK 信号的相干解调存在随机的"倒π"现象,从而使得2PSK 方式在实际中很少采用.三 仿真方真四 程序源代码clear all; close all; clc;max = 15;s=randint(1,max);%长度为max 的随机二进制序列 Sinput=[];产生随机n 位二进制码元 汉 明 码编 码2PSK 调制信 道加性AWGN相 干解 调低 通 滤 波低 通滤 波抽 样判 决输 出2PSK 误码率 仿真for n=1:length(s);if s(n)==0;A=zeros(1,2000);else s(n)==1;A=ones(1,2000);endSinput=[Sinput A];endfigure(1);subplot(211);plot(Sinput);grid onaxis([0 2000*length(s) -2 2]);title('输入信号波形');Sbianma=encode (s,7,4,'hamming');%汉明码编码后序列a1=[];b1=[];f=1000;t=0:2*pi/1999:2*pi;for n=1:length(Sbianma);if Sbianma(n)==0;B=zeros(1,2000);%每个值2000个点else Sbianma(n)==1;B=ones(1,2000);enda1=[a1 B];%s(t),码元宽度2000c=cos(2*pi*f*t);%载波信号b1=[b1 c];%与s(t)等长的载波信号,变为矩阵形式endfigure(2);subplot(211)plot(a1);grid on;axis([0 2000*length(Sbianma) -2 2]);title('编码后二进制信号序列'); a2=[];b2=[];for n = 1:length(Sbianma);if Sbianma(n) == 0;C = ones(1,2000);%每个值2000点d = cos(2*pi*f*t);%载波信号else Sbianma(n) == 1;C = ones(1,2000);d = cos(2*pi*f*t+pi);%载波信号enda2 = [a2 C];%s(t),码元宽度2000b2 = [b2 d];%与s(t)等长的载波信号endtiaoz = a2.*b2;%e(t)调制figure(3);subplot(211);plot(tiaoz);grid on;axis([0 2000*length(Sbianma) -2 2]);title('2psk已调制信号');figure(2);subplot(212);plot(abs(fft(a1)));axis([0 2000*length(Sbianma) 0 400]);title('编码后二进制信号序列频谱');figure(3);subplot(212);plot(abs(fft(tiaoz)));axis([0 2000*length(Sbianma) 0 400]);title('2psk信号频谱')%-----------------带有高斯白噪声的信道---------------------- tz=awgn(tiaoz,10);%信号tiaoz加入白噪声,信噪比为10figure(4);subplot(211);plot(tz);grid onaxis([0 2000*length(Sbianma) -2 2]);title('通过高斯白噪声后的信号');figure(4);subplot(212);plot(abs(fft(tz)));axis([0 2000*length(Sbianma) 0 800]);title('加入白噪声的2psk信号频谱');%-------------------同步解调-----------------------------jiet=2*b1.*tz;%同步解调figure(5);subplot(211);plot(jiet);grid onaxis([0 2000*length(Sbianma) -2 2]);title('相乘后的信号波形') figure(5);subplot(212);plot(abs(fft(jiet)));axis([0 2000*length(Sbianma) 0 800]);title('相乘后的信号频率');%----------------------低通滤波器--------------------------- fp=500;fs=700;rp=3;rs=20;fn=11025;ws=fs/(fn/2);wp=fp/(fn/2);%计算归一化角频率[n,wn]=buttord(wp,ws,rp,rs);%计算阶数和截止频率[b,a]=butter(n,wn);%计算H(z)figure(6);freqz(b,a,1000,11025);subplot(211);axis([0 40000 -100 3])title('lpf频谱图');jt=filter(b,a,jiet);figure(7);subplot(211);plot(jt);grid onaxis([0 2000*length(Sbianma) -2 2 ]);title('经低通滤波器后的信号波形');figure(7);subplot(212);plot(abs(fft(jt)));axis([0 2000*length(Sbianma) 0 800]);title('经低通滤波器后的信号频率');%-----------------------抽样判决-------------------------- for m=1:2000*length(Sbianma);if jt(m)<0;jt(m)=1;else jt(m)>0;jt(m)=0;endendfigure(8);subplot(211);plot(jt)grid onaxis([0 2000*length(Sbianma) -2 2]);title('经抽样判决后信号jt(t)波形')figure(8);subplot(212);plot(abs(fft(jt)));axis([0 2000*length(Sbianma) 0 800]);title('经抽样判决后的信号频谱');grid on;n=500:2000:2000*length(Sbianma);a5=[];a5=[a5 jt(n)];s1=decode (a5,7,4,'hamming');a6=[];for n=1:length(s1);if s1(n)==0;G=zeros(1,2000);else s1(n)==1;G=ones(1,2000);enda6=[a6 G];endfigure(1);subplot(212);plot(a6);grid onaxis([0 2000*length(s) -2 2]);title('汉明码译码后的波形')grid on%------------------2psk误码率仿真------------------------- snrdB_min=-10;snrdB_max=10;snrdB=snrdB_min:1:snrdB_max;Nsymbols=200;snr=10.^(snrdB/10);h=waitbar(0,'SNR Iteration');len_snr=length(snrdB);for j=1:len_snrwaitbar(j/len_snr);sigma=sqrt(1/(2*snr(j)));error_count=0;for k=1:Nsymbolsd=round(rand(1)); %随即数据x_d=2*d-1; %0,1分别转化为-1,1n_d=sigma*randn(1); %加噪y_d=x_d+n_d; %加噪后接收if y_d>0d_est=1;elsed_est=0;endif(d_est~=d)error_count=error_count+1;endenderrors(j)=error_count;endber_sim=errors/Nsymbols;ber_theor=(erfc(sqrt(snr))).*(1-0.5*erfc(sqrt(snr)));figure(9);semilogy(snrdB,ber_theor,'-',snrdB,ber_sim,'*');axis([snrdB_min snrdB_max 0.0001 1]);xlabel('信噪比');ylabel('误码率');title('2psk信噪比误码率关系图');legend('理论值','实际值')、五实验结果及分析图1.随机产生的15位二进制序列波形图2.汉明码编码后的序列波形极其频谱由图2可看出输入信号经过汉明码编码后的波形与理论推出的序列相同图3.经过2psk调制后的信号波形及其频谱图3中显示的2psk由于显示幅度限制已叠在一起,放大看可得到以理论相同的正弦波波形,在0,1变换出有π的相位变化,并且信号的频谱图符合信号频率被载波搬移的解释。
