10kV线路停电立拆电杆作业指导书

10KV线路作业指导书

10KV线路作业指导书1、目的1.1为规范配电线路维护作业程序，确保平安、优质、高效地完成配电线路维护工作，特编制本作业指导书。

1.2现场工作必需严格执行《安规》、《两票》有关规定，深化开展反习惯性违章活动。

2、引用标准2.1电网公司《电力平安工作规程》（电力线路部分）2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。

4、平安措施4.1保证人身平安4.1.1现场工作人员应佩戴平安帽并统着装（工作服、绝缘鞋）。

士4.1.2开头工作前要认真检查所用工器具，合格后方可使用。

杆塔上作业人员必需使用有爱护绳的双保险平安带，平安带和爱护绳应分挂在杆塔不同部位的坚固构件上，换位时不得失去平安带的爱护。

4.1.3开头工作前，工作负责人向全体检修人员交待工作任务、现场平安措施和接近带电线路（部位），并明确分工，全体工作人员复诵无误后方可开头工作。

4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标全都的袖标。

4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。

4.1.6严格执行“谁支配工作，谁负责平安”的原则和现场勘察制度，把好作业现场平安关。

应支配熟识设备及作业环境的人担当工作负责人，应对工作的危急点充分进行分析并制定防范措施，传达到每个工作班组成员。

4.2保证设备平安4.2.1每日检修工作出工前，应具体核对和检查所使用的工器具及材料齐全完备后，方可出工。

4.2.2检修人员要根据项目与标准要求，对设备的每个部位（部件）逐项进行仔细检查处理，确保不发生因人为缘由造成设备故障。

4.2.3更换导线或绝缘子等损坏零部件时，应对各连接部位具体检查，以免丢漏M销和开口销，同时将更换设备恢复原位，保证设备平安运行。

新立及更换电杆停电作业指导书

新立及更换电杆停电作业指导书编写：__________ __________年_______月_______日审核：__________ __________年_______月_______日__________ __________年_______月_______日批准：__________ __________年_______月_______日作业负责人：__________作业时间：年月日时分至年月日时分国网××供电公司检修公司配电运检室（国网××县供电公司）一、准备阶段1.1 准备工作安排√序号内容标准责任人备注1 现场勘察现场勘察应查看检修（施工）作业需要停电的范围、保留的带电部位、装设接地线的位置、邻近线路、交叉跨越、多电源、自备电源、地下管理设施和作业现场的条件、环境及其他影响作业的危险点，提出针对性的安全措施和注意事项，并填写现场勘察记录。

×××2 明确工作任务（1）10kV××线××#新立及更换电杆。

×××3 确定作业方法（1）采用8t及以上吊车吊装。

×××4工作票填写与签发（1）填写、审核工作票的正确性；（2）交工作票签发人进行签发。

×××5 召开技术交底会（1）组织学习本次作业的作业指导书；（2）告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施；（3）告知现场电气设备接线情况、危险点和安全注意事项；（4）学习检修质量技术标准；（5）交待人员分工；（6）工器具及材料准备。

×××见附件 1 、21.2作业现场示意图10kV××线××#新立及更换电杆停电作业现场示意图1.3 危险点分析及安全控制措施序号危险点安全控制措施备注1 倒杆（1）立、撤杆应设专人统一指挥。

10kV线路配电线路新立更换电杆标准化作业指导书

10kV 线路配电线路新立更换电杆标准化作业指导书编写： __________年 ____月____日审核： __________年 ____月____日批准： __________年 ____月____日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1标准化作业流程图附录 C配电检修标准化作业流程图根据作业任务，组织相关人员勘察并填写作业票，研究安全组织措施、技术措施、危险点分析及预控措施准备阶填写停电申请单段根据作业任务、现场查勘作业票，编写标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料由运行单位（现场许可人）根据操作票所列工作内容执行停电、验电、挂接地线作业履行许可手续阶段现场辅助安全措施开始作业并履行工作监护制召开班后会及时度总结当天工作、进行技术资料整理作业结束，对作总归档，并对本次作业现场检查验结业进行评价收无误后，拆除阶接地线及现场段对指导书的符合辅助安全措施性、科操作性进行评估，提出改进意履行工作终结手续见恢复送电2.范围本作业指导书针 10kV ××线××号配电线路停电新立、更换电杆工作，，仅适用于该项工作。

3引用文件1.《安全生产工作管理规定》国家电网总（2003）407 号2.《电力安全工作规程》（电力线路部分）3. DL409—1991《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》4.准备4.1准备工作安排10kV××线××号配电线路新立(更换 )电杆作业工作安排√序号内容标准责任人备注1明确操作任务本次作业为 10kV ××线××号配电线路停电新立电杆工作2确定作业方法1）吊车2）抱杆3审核并签发操作票1）审核操作票填写的正确性；2）交工作许可人进行签发1）组织学习本次作业的作业指导书；4召开班前会2）做好危险点分析；3）交代安全注意事项；4）交代员工分工4.2作业人员要求10kV ××线××号配电线路新立及更换电杆作业人员要求√序号内容1作业人员的精神状态饱满，无社会干扰及思想负担2现场工作人员除指定联系人外，其他作业人员在作业期间不准使用通信设备3所有工作人员有安全上岗证。

10kV线路停电更换电杆(塔)作业指导书

编号:Q/BC-AZ-015 10kV线路停电更换电杆（塔）作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司10kV线路停电更换电杆（塔）作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装置安装工程35KV及以下架空线路施工及验收规范》
DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 作业准备
3.1准备工作安排
3.2 召开班前会
3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工。

停电更换直线杆作业指导书

停电更换直线杆作业指导书
1.范围
本指导书适用于0.4kV、10kV线路停电更换单直线杆的作业。

2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

DL409—91《电业安全工作规程》；
Q／CSG 1 0005—2004《电气工作票技术规范》；
GB 50173-92《35kV及以下架空电力线路施工验及收规范》；
SD292-88《架空配电线路及设备运行规程》
广电生【2003】3号 10千伏及以下架空配电线路和设备运行规程
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。

6.作业内容及方法6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现象及对策
5.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。

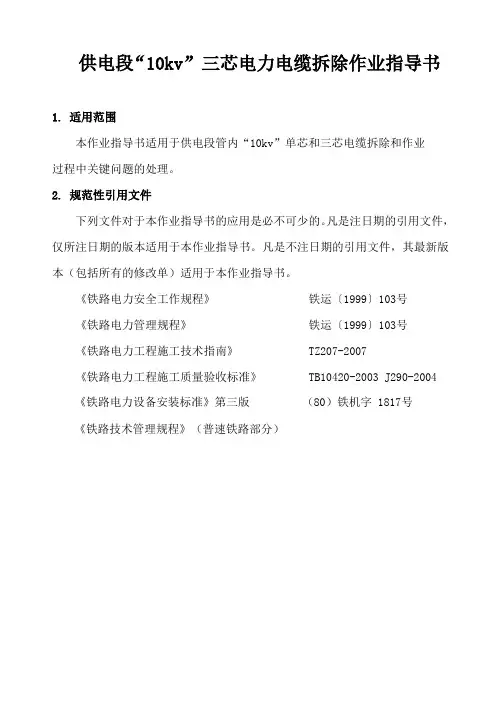

供电段“10KV”三芯电力电缆拆除作业指导书

供电段“10kv”三芯电力电缆拆除作业指导书1.适用范围本作业指导书适用于供电段管内“10kv”单芯和三芯电缆拆除和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.电力电缆拆除作业指导书4.1.拆除准备工作4.1.1.拆除人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 24 工作组员105 坐台防护人员 1 根据作业地段而定6 现场防护人员 2 根据作业地段而定7 配合回收电缆民工20 可根据电缆长度而定4.1.2.拆除工器具准备序号名称型号单位数量备注1 接地线高压10kV 组 22 验电器10kV 只 23 绝缘手套双 24 绝缘靴双 25 锦纶绳￠12 根 26 个人工具套107 锯弓把把 28 警示杆 1.5米高根89 警示带（40m）圈盘 210 臂章（袖标）执行人1、监护人2 块 311 对讲机摩托罗拉GP3688 台1012 钢钎根 613 放线架个 214 电缆盘个 115 电缆盘架管实芯钢棒根 116 封堵胶泥Kg 117 钢锯条片 518 螺栓松动剂瓶 119 大绳根 220 铁滑轮1T 个 24.1.3.拆除作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。

10KV立撤杆标准化作业指导书

1 适用范围
本指导书适用于永春县供电有限责任公司10kV配电线路立、撤杆塔施工作业。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监［2005］83号电业安全工作规程（电力线路部分）
国家电网安监［2005］145号《国家电网公司电力生产事故调查规程》
SD 292-88 架空配电线路及设备运行规程
Q/FJGF-12018-2004 配电线路及设备检修规程
102403-2004 配电线路设计、安装技术规程
3 作业内容。

10kV线路带电拆除耐张杆引线作业指导书(绝缘斗臂车、绝缘手套作业法)

ICSQ/SDJQ/SDJ 1100—2005目次前言1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4人员组合 (2)5带电作业车辆和工器具配置 (2)6作业程序 (2)7安全注意事项及措施 (3)8质量检查要求及记录 (4)Q/SDJ 1100—2005前言为推动我公司带电作业的发展，提高带电作业水平，确保带电作业现场安全，由公司生产科技部组织编写本带电作业现场作业指导书。

本标准为推荐性标准。

本标准附录A为资料性附录。

本标准由上海电力带电作业技术发展有限公司负责编写，并得到了各供电公司、供电分公司的大力支持和协助。

本标准由上海市电力公司生产科技部提出。

本标准由上海市电力公司生产科技部归口。

本标准主要起草人：本标准主要审核人：滕乐天、谢伟本标准批准人：曾德君本标准由上海市电力公司生产科技部负责解释。

Q/SDJ 1100—2005 10kV线路带电拆除耐张杆引线作业指导书（绝缘斗臂车、绝缘手套作业法）1 范围1.1 本作业指导书规定了10kV线路带电拆除长度不超过2km支接空载线路的耐张杆引线的操作步骤；1.2 本项目使用绝缘手套作业法；1.3 本项目使用绝缘斗臂车作工作平台；1.4 本项目适用于10kV典型线路杆型装置图号：10201、10203(下层导线)、10206（见附录A）的带电拆除引线工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

GB 12168-1990 带电作业用遮蔽罩GB/T 14286-2002 带电作业术语GB 17622-1998 带电作业用绝缘手套DL 778-2001 带电作业用绝缘袖套GB 13035-1991 带电作业用绝缘绳索DL 409-1991 电业安全工作规程（电力线路部分）IEC 61057 带电作业用绝缘斗臂车GB 50173-92 35kV及以下架空电力线路施工及验收规范GB 13398-1992 带电作业用绝缘杆通用技术条件3人员组合本项目需要3人，具体分工：3.1 工作负责人（兼工作监护人） 1人3.2 作业电工： 2人3.2.1 1#电工：斗内电工3.2.2 2#电工：地面电工绝缘斗臂车操作工由1#电工兼任4特种车辆、工器具配备4.1 特种车辆：绝缘斗臂车 1辆4.2 个人绝缘防护用具：10kV绝缘手套 1付防护手套 1付Q/SDJ 1100—2005 10kV绝缘袖套 1付斗内安全带 1付4.3 绝缘遮蔽用具：10kV导线绝缘罩 3只10kV耐张线夹绝缘罩 1只10kV绝缘布 2块4.4 绝缘工器具：绝缘绳 (φ12mm × 15m) 1根0.6 m绝缘杆 1根4.5 其它主要工器具：断线剪（短） 1把电力楔型线夹安装枪 1把2500V摇表或绝缘测试仪 1套5作业程序5.1 工具储运和检测5.1.1 在工器具库房领用绝缘工具、安全用具及辅助器具，应核对工器具的使用电压等级和试验周期；5.1.2 领用绝缘工器具，应检查外观完好无损；5.1.3 工器具运输前，各种工器具应存放在工具袋或工具箱内，金属工具和绝缘工器具应分开装运，以防止相互碰擦造成外表损坏，降低绝缘工器具的水平。

10kV电缆线路全线检修标准化作业指导书

江苏省电力公司苏电安[2003]1894号《供电企业危险点分析与预控措施》
人员要求
24
现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格
3.1工作负责人
3.1.1工作负责人必须经公司批准；技能至少达到配电专业中级工及以上水平（或同等技能）。
1
带触电保安器
9
撬棒
根
2
10
兆欧表
块
1
2500V或5000V
11
兆欧表
块
1
500V
12
双臂电桥
只
１
13
干湿度计
只
1
14
导、地线
根
若干
15
临时安全围栏
组
若干
根据现场需要来确定
16
绝缘靴
双
1
17
专用放电棒
根
１
18
绝缘梯
张
1
根据需要
19
绝缘绳
根
2
20
绝缘垫
块
１
5.2消耗性材料
序号
名称
型号规格
单位
数量
备注
工器具及耗材准备51工器具序号铁丝公斤根据现场需要接地线10kv视线路情况而定验电器10kv10兆欧表2500v或5000v11兆欧表500v12双臂电桥13干湿度计14导地线若干15临时安全围栏若干根据现场需要来确定16绝缘靴17专用放电棒18绝缘梯根据需要19绝缘绳20绝缘垫52消耗性材料序号型号规格单位数量备注砂子公斤100防火胶泥公斤20根据现场需要操作工序及技术要求序号作业内容项目作业方法或标准作业结果备注出发前的准备工作1出发前应根据主要备品备件及消耗性材料表对该工作所使用的材料进行清点检查

10kv配电线路拆除杆塔、导线作业指导书

10kv配电线路拆除杆塔、导线作业指导书
1 适用范围
本指导书适用于10kV线路拆除杆塔、导线作业。

2 相关引用标准
《电业安全工作规程》（电力线路部分）DL 409—91
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92
3 天气条件及作业现场要求
天气晴朗，风力不大于5级
4 作业人员
共4人，其中工作负责人（监护人）1名，杆上电工2人，地面电工1人。

要求了解电力生产的基本过程及电力设备的原理及结构，要有一定的检修技能，掌握《电力安全工作规程》和工作现场的有关安全规定。

5 主要设备及工器具
参见附表A
7 危险点分析及作业安全注意事项
7.1 现场人员按规定着装，戴好安全帽，系牢安全帽带；拔杆时无关人员严禁站在杆高的1.2倍距离以内；撤线登杆工作前，必须逐基检查杆跟拉线。

7.2 杆上工作人员必须使用安全带和二道保护绳，以防止高空坠落。

安全带必须打在牢固的构件上，杆上移位时不得失去安全带的保护；工作人员不得站在受力导线垂直前方或下方。

7.3 松线时，卡线器与收线器必须事先检查，保险可靠；收线器规格必须与导线规格匹配，不准任意代用。

7.4 上下工具材料用绳索传递。

7.5 禁止采取突然剪断导线进行撤线，防止杆塔受力突然变化引起倒杆，人员高处坠落。

10kV线路撤立水泥杆作业指导卡

10kV线路撤立水泥杆作业指导卡单位：XX供电所编号：各县公司自定编写人（作业负责人）：工作负责人审批人：工作票签发人工作任务：XX变电站XX线路XX号杆撤、立水泥杆一、作业前准备1、现场勘察序号勘察项目勘察内容√备注1 作业电气条件停电范围：填写具体停电线路的双重名称及起止杆号保留带电设备具体位置：视情况具体填写2 电压等级10KV （√）0.4KV（）35KV（）3 作业环境邻近带电设备（）穿越电力线路（）跨越电力线路（√）跨越弱电线路（）多回同杆（）具体位置：填写具体跨越的线路名称和起止名称4 地域环境交通道路或人口密集区（√）起伏山地（）泥洼地带（）沿墙敷设（）跨越公路（√）跨越铁路（）跨越河流（）临近地下管线（）运输（途中）道路障碍（）具体位置：填写具体跨越公路名称和起止杆号5 勘察情况简析此次为10KV电力线路立撤水泥杆作业，涉及交叉跨越10KV电力线路一处，跨越公路一处，并处于人口密集区。

主要存在以下危险点：1、感应电伤害 2、反送电伤害 3、误登带电杆塔 4、误伤行人6、车辆干扰以上勘察项目于年月日勘察完毕。

主要勘察人员（签字）：2、人员分工序号分工项目工作班人员√备注1 工具、材料准备视工作量填写现场安全措施采视工作量填写2取3 杆坑开挖视工作量填写4 更换水泥杆视工作量填写3、工器具准备工器具准备人：作业安排人 XXXX年 XX月XX日工器具收回人：安全员 XXXX年XX月XX日序号工器具名称规格单位准备数量实领数量回收数量√备注（领用审核人）1 铁锹根据工器具填写把根据工作量及人数填写根据工作量及人数填写根据工作量及人数填写2 挡土板块3 木桩支4 吊车或抱杆辆\套5 各种绳索条6 大剪把7 个人手持工具套8 脚扣付9 安全带条10 信号发生器支11 验电器支12 接地线组13 标识牌块14 围网、栏警示带套15 个人保安线组16 绝缘手套付17 拉闸杆付18 绝缘鞋双19 安全帽顶4、材料准备材料准备人：年月日材料回收人：年月日序号材料名称规格单位准备数量实领数量回收数量备注√确认“作业前准备”1-4项已完成，工作负责人（签字）：XXX二、作业程序及危险点控制措施计划工作时间：XXXX年 XX月XX日XX时XX分至XXXX年 XX月XX日XX时XX分1、开工序号开工内容要求项目√备注1检查安全措施是否符合现场实际，是否与工作票相符，并严格履行许可手续；2宣读工作票、作业安全措施票，交待工作任务、检修质量标准、现场存在的危险点及应采取的安全措施；3交待人员分工、确认工作班成员全部知晓后履行签字手续；确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。

10kv线路拉线停电更换作业指导书

目次1 适用范围 (1)2 引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (4)6 安全风险及预控措施 (5)7 作业项目、方法及标准 (7)8 回顾与改进 (14)附录A (15)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖范围内所有10kV线路拉线停电的工作。

2 引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

DL409-1991 电业安全工作规程（电力线路部分）SD292-1988 架空配电线路及设备运行规程Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准Q/GXD 205.15－2006 电网公司配电运行管理标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，具备有登高证、电工证2 杆上电工 1 通过单位“安规”考试合格，具备有登高证、电工证3 地面电工 2 通过单位“安规”考试合格4 合计 44.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况作业指导书2 技术资料准备现场作业表单4.2 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 验电笔支 12 绝缘手套副 13 安全围栏米若干4 接地线副2～55 令克棒副 16 脚扣付 1全身是双保险7条 1安全带8 安全帽顶 3序号名称规格单位数量备注9 急救药包包 1表2：工器具及仪器仪表1 工具袋套 12 钢丝绳条 13 钢丝绳套根 14 链条葫芦把 15 大剪把 16 角铁桩根 17 大锤把 18 花篮螺丝个 29 卸扣个 210 紧线器个 211 工具U形环个 1表3：消耗性材料序号名称规格单位数量备注1 契型线夹套 12 UT线夹套 13 钢绞线根若干4 镀锌铁线公斤若干5 铝包带米若干5 作业流程 1.开始2.工前准备3.办理工作票（单）4.安全措施布置5.安装角铁桩6.攀登杆塔7.验电、悬挂接地线8.安装临时拉线9.拆除旧拉线及旧拉棒10.安装新拉线及新拉棒11.拆除临时拉线12.质量验收,现场清理13.工作终结，资料归档结束6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1有缺陷的设备、设施或部件坠落1、电杆埋深不足、杆根泥土松动、杆根裂纹；2、塔脚螺丝、塔材缺失；3、拉线松动、不受力、断股或腐蚀严重。

10KV带电立电杆、拔电杆的作业大纲

10KV带电立电杆、拔电杆的作业大纲（指导书）的主要内容有适用范围、作业方法、人员组成、主要工期具、主要安全措施、操作步骤等。

1.适用范围：立、拔10KV直线电杆。

2.作业方法：采用SH-138型绝缘斗臂车等电位作业（26m绝缘斗臂车，8t吊车配合施工）。

3.人员（共9位工作人员）组成：工作负责人1名，工作监护人1名（兼现场安全员），26m 绝缘斗臂车操作人员1名，等电位作业电工2名（轮换作业），地电位作业电工1名（配合电工），地面工2名，吊车操作工1名。

4.操作步骤：1)2辆绝缘斗臂车进入合适位置，装好可靠接地；2)工作许可后工作负责人在现场召开站班会，交代工作任务、设备状况，明确分工和有关注意事项，查工作人员对“二交”的明确程度；3)地面工对绝缘工具进行遥测，并做好记录，做好开工前的准备工作；4)地面电工将3组走一走二滑车分别安装在26m绝缘斗臂车绝缘臂上（开档1m），然后由工作负责人指挥绝缘斗臂车将绝缘臂调整到导线的上方2m处；5)等电位电工穿好绝缘肩套，带好绝缘手套和防护手套，进入SH-138型绝缘斗臂车绝缘斗，系好安全带；6)等电位作业电工自己操作绝缘斗臂车，调整到距外侧相导线2m处待命，得到工作监护人命令后，将绝缘斗缓缓调整到外侧相导线下50cm处，在外侧相导线上套好2.5mX3根绝缘套管，然后用操作杆将外侧相导线套进26m绝缘斗臂车上的滑轮组钩子内，并关好保险门；7)监护人发命令等电位电工将绝缘斗调整到内侧相导线下50cm处，在内侧相导线上也套号2.5mX3根绝缘套管，然后用操作杆将内侧相导线套进26m绝缘斗臂车上的滑轮组钩子内，并关好保险门；8)由工作负责人指挥地面工按先外后内的程序，拉紧滑轮组绝缘绳，将导线上升到合适位置，并固定好绝缘绳；9)工作监护人法令，等电位电工将绝缘斗臂车调整到中相导线下适当位置，对中相导线套号绝缘管，并用操作杆将导线套进26m绝缘斗臂车中相滑轮组钩子内，并关好保险门。

10kV停电更换拉线作业指导书

序人员分人资质要求精神状态检查执行号工数(V) 工作负1责人杆上电1通过单位“三种”人考试合格，具备有登工作人员精神状高证、电工证态良好21通过单位“安规”考试合格，具备有登lOkV 停电更换拉线作业指导书1适用范围本作业指导书适用于广西电网公司所属各供电企业管辖范围内全部lOkV 停电更换拉线的工作。

2引用文件中华人民共和国劳动法中华人民共和国安全生产法DL409-1991 电业安全工作规程(电力线路局部)SD292-1988架空配电线路及设备运行规程Q/CSG 1 0002-2023 架空线路及电缆安健环设施标准Q/GXD 205. 15-2023 广西电网公司配电运行治理标准广西电网公司输电、配电、变电检修作业防高空坠落安全防护规章3作业预备3. 1 人员配备序号类别1安全工器具2作业工器具3个人安全防护用品〔注：工作人员人数依据工作量及工作任务具体状况定。

〕3.2 工器具名称规格单位数量执行〔J 〕验电笔台绝缘手套副安全围栏米接地线副令克棒副工具袋个吊绳根断线钳把钢丝绳根钢丝绳套根工具U 形环铁锤个把钢钎根手扳葫芦把铁桩根紧线器支脚扣付工高证、电工证3地面电 2通过单位“安规”考试合格工序危急点风存在风险的活动描述防范措施号〔危害〕险1、雨水冲杀或者施工简洁造成1、遇有冲刷、起土、松动的拉线，应先培土加固、打好临时拉线再行上杆；1 2、在未实行有效防止倒杆措施之前，不得强行攀登拉线不结实的杆塔，如确实需要工作，应采取高空车。

2有裂纹的空 1、比较残旧的水泥杆； 1、登杆前，检查电杆外观，确认电杆无明显的裂纹，有裂纹的电杆严禁 2、市政施工造成的杆根裂纹。

坠攀登；3. 3 消耗材料4 安全风险及预控措施杆根松高杆根泥土松动；动、塌方空 2、市政施工破坏电杆根底造成的杆坠杆根松动；〔塔〕落 3、汽车碰撞路边电杆造成杆根松动高序号名称规格单位数量执行〔J 〕 1 扎线直径不小于 2. Onun 的单股镀锌铁线根 2 拉线米 3UT 线夹、楔型线夹付全身是双保险安全带条安全帽顶急救药包包工作服套绝缘工作鞋双2 落2、更换杆根断裂的电杆；3、在未实行有效防止倒、断杆措施之前，不得强行攀登的电杆，如确实需要工作，应米取咼空车； 4、加强巡察，准时觉察和更换有明显开裂、露筋严峻、严峻风化的电杆。

10kV电力线路施工作业指导书

10kV及以下架空线路施工标准化作业指导书
一、适用范围：
本指导书适用于10kv及以下电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
《电气装置安装工程10kV及以下架空线路施工及验收规范》
《建筑电气工程施工质量验收规范》
《电气装置安装工程质量检验及评定规程》
《电力建设安全工作规程》（架空电力线路部分）
《国家电网工程施工工艺控制规范》
三、施工流程控制：
1.准备阶段
1.1工作任务
施工单位社旗县电业局电路安装有限责任公司施工队负责人诸东方
施工任务10kv及以下农村电网升级改造工程（思南六标）
工作日期2011 年8 月 11 日 2012 年 2 月 12 日
1.2施工作业现场简图：
1.3施工准备
序
项目作业内容备注号
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

1.4人员分工情况
注：若需增加请在表中“其他分工”栏中自行填写。

1.5工器具
注：若需增加请在表中“其他工器具”栏中自行填写。

1.6个人防护用品
注：若需增加请在表中“其他防护用品”栏中自行填写。

2. 安全风险及控制措施
2.1作业风险评估
注：若需增加请在表中“其他危害评估”栏中自行填写。

2.2危险点分析及安全控制措施
注：若需增加请在表中“其他危险点控制措施”栏中自行填写。

3.作业阶段
3.1作业前工作
3.2作业内容
注：若需增加请在表中“其他项目”栏中自行填写。

4．结束阶段
4.1质量检验
4.2 竣工验收。

10KV线路停电挂设和拆除接地线工作作业指导书.doc

第3 页共7 页
备注备注
标配
3.4、危险点分析
√
序号
1
2
3
4
5
6
7
3.5、安全措施
√
序号
内
容
不严格执行保证安全的组织措施，无票作业、无许可作业。
不严格执行保证安全的技术措施 1）停电 2 ）验电 3）装设接地线 4 ）悬挂标示牌和装设遮拦围栏
使用不合格的安全工器具
误登杆，触电
高空坠落、高空落物伤人
接地体埋深不小于 0.6 米，
认真核对线名、杆号，线
得到命令后，检查验电器测试合格后，上杆人员登杆到合适位
路视为带电，人体保持与
2
登杆验电
置，希好安全带，地面作业人员将验电器传递给杆上作业人员，
带电部分 1 米以上，安全
逐相进行验电。
带扣牢，验电器自检正常
确定各相均无电压后，将验电器放下。
先验低压，再验高压；先验下层，后验上层。
接地体、接地线和接地棒
均连接可靠。
挂接地线时，必须先接接
地面作业人员将连接好的接地线传递给杆上作业人员，
杆上作地端，后接导线端，接地
3
挂设接地
业人员按顺序挂接地线，作业人员向工作负责人汇报接地线已
线连接要可靠，不准缠
挂好，检查无误后，杆上人员可以下杆。
绕；操作人员要使用绝缘
10KV × × 线
第7 页共7 页
2 持有有效证件上岗工作。具备柱上配电变压器停、送电操作技能。
3
具备登杆挂、拆接地线的操作技能
责任人
3.3、工器具
√
序号
名
称
验电器接地线传递绳铁榔头绝缘手套绝缘鞋警示牌、围栏绳，警示座个人工具

10KV线路检修作业指导书(共4页)

10kV线路检修作业指导书1 适用范围本作业指导书适用于10kV高压架空线路的检修、清扫和更换。

由负责高压线路的专业维护人员完成。

本公司高压线路的专业维护人员应按照本作业指导书进行检修作业。

2 作业管理2.1 质量控制2.1.1 10kV线路检修作业质量控制由上到下划分为公司、设备部、作业组三级，每一级均有相应的质量员和HSE监督员。

2.1.2 10kV线路检修作业应按电气分公司统一的检修计划统筹进行。

2.1.3 10kV线路检修作业开始前，检修班组应通知工区负责人、公司负责人和HSE负责人。

2.1.4 10kV线路检修作业开始后，公司质量负责人、设备部质量员及作业组质量员应随时到场检查作业情况。

2.1.5 10kV线路检修作业完成后，由班组质量员汇同作业组长及作业组质量员进行完工检查，然后通知工区负责人汇同公司安全、生产、技术岗位负责人到检修现场进行质量验收。

2.2 HSE事项2.2.1 10kV线路检修作业前应开第一种工作票、JHA分析单，由班长指定HSE监护人。

2.2.2 作业人员必须穿戴好工作服、安全帽、绝缘劳保鞋和安全带等劳动保护用品，必要时佩戴口罩、纱手套。

2.2.3 经过倒闸作业后，检修作业段应已安全停电并经测试无电压。

2.2.4 作业段与其它变电所或备用电源的联络线，其刀闸侧已完全断开并挂有“禁止合闸，有人工作”警示牌，经测试无电压。

2.2.5 检修作业段现场应可靠装设接地线。

2.2.6 作业班长或班组HSE监督员应到现场监督落实工作票上所列的安全措施完备可靠及人员作业活动符合HSE管理规定。

2.2.7 检修作业开始前，应由作业负责人在现场组织全体作业人员列队，宣讲工作任务、人员分工、作业范围、HSE注意事项和质量要求。

2.2.8 检修作业前应按《工具登记表》登记作业工具，检修作业完成后按表检查有无遗漏的工具。

2.2.9 10kV线路作业在野外作业，应注意交通安全，电杆周围防护区内很多树、竹以及杂草，应注意个人防护。

10KV线路拆旧作业指导书

10kV阿甘线线路拆除施工作业指导书1、编制依据➢《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2004）➢《10kV架空电力线路施工及验收规范》（GB 50233-2005）➢《电力建设安全健康与环境管理工作规定》➢《国家电网公司电力安全工作规程》（电力线路部分）（试行）2、工程概况2.1施工范围依据《新巴尔虎左旗电力公司2009农网改造升级10KV项目工程图纸》，110kV变电站出口—阿公社10kV阿甘线线路拆除回收。

2.2主要工程量旧线路：电杆396基，拉线60把，总长度为40公里。

2.3线路概况桥线连接点为一处：在阿甘线新建线路144号杆。

旧线路带电线路为阿甘线号—号杆（林场附近）。

3.作业准备及条件3.1作业准备：3.1.1开工前组织施工队所有施工人员进行安全、技术交底，确保施工人员对规程规范、设计图纸、施工措施充分理解，参加交底人员须在交底记录上签字。

未参加交底人员不得参与施工。

3.1.2施工机械及工器具准备齐全，具备使用条件。

3.2作业条件：3.2.1 施工工器具准备完，安全设施准备完，并经检查合格。

3.2.2 现场调查：实地查看杆位现场的地形和地质情况，以及杆位附近有无影响拉线布置和拆杆安全的电力线等障碍物。

4.劳动力计划、主要施工机械及工器具的配置4.1劳动力计划为了合理安排线路拆旧工作，施工人员配备按下表所列人数配置：岗位分工施工队长安全员技术质量员机械操作工器具管理杆上作业地面作业人数配备1-2人1人1人2人1人10人10人 4.2施工机械根据施工现场情况，我们主要配备1台8t汽车吊、1台东方红804胶轮车及运杆车架、2台小解放车、放线机2台。

4.3工具主要工具使用要求大剪刀滑轮①定期润滑保养，保证转动灵活。

②吊钩或吊环变形、轮缘破坏、转轴磨损的严禁使用。

③吊钩式滑轮必须有封口保险销扣。

钢丝绳①插接绳套，插接长度应不小于钢丝绳直径的15倍，且最短不得小于300mm。
