10kV线路停电更换电杆(塔)作业指导书

新立及更换电杆停电作业指导书

新立及更换电杆停电作业指导书编写：__________ __________年_______月_______日审核：__________ __________年_______月_______日__________ __________年_______月_______日批准：__________ __________年_______月_______日作业负责人：__________作业时间：年月日时分至年月日时分国网××供电公司检修公司配电运检室（国网××县供电公司）一、准备阶段1.1 准备工作安排√序号内容标准责任人备注1 现场勘察现场勘察应查看检修（施工）作业需要停电的范围、保留的带电部位、装设接地线的位置、邻近线路、交叉跨越、多电源、自备电源、地下管理设施和作业现场的条件、环境及其他影响作业的危险点，提出针对性的安全措施和注意事项，并填写现场勘察记录。

×××2 明确工作任务（1）10kV××线××#新立及更换电杆。

×××3 确定作业方法（1）采用8t及以上吊车吊装。

×××4工作票填写与签发（1）填写、审核工作票的正确性；（2）交工作票签发人进行签发。

×××5 召开技术交底会（1）组织学习本次作业的作业指导书；（2）告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施；（3）告知现场电气设备接线情况、危险点和安全注意事项；（4）学习检修质量技术标准；（5）交待人员分工；（6）工器具及材料准备。

×××见附件 1 、21.2作业现场示意图10kV××线××#新立及更换电杆停电作业现场示意图1.3 危险点分析及安全控制措施序号危险点安全控制措施备注1 倒杆（1）立、撤杆应设专人统一指挥。

10kV线路配电线路新立更换电杆标准化作业指导书

10kV 线路配电线路新立更换电杆标准化作业指导书编写： __________年 ____月____日审核： __________年 ____月____日批准： __________年 ____月____日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1标准化作业流程图附录 C配电检修标准化作业流程图根据作业任务，组织相关人员勘察并填写作业票，研究安全组织措施、技术措施、危险点分析及预控措施准备阶填写停电申请单段根据作业任务、现场查勘作业票，编写标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料由运行单位（现场许可人）根据操作票所列工作内容执行停电、验电、挂接地线作业履行许可手续阶段现场辅助安全措施开始作业并履行工作监护制召开班后会及时度总结当天工作、进行技术资料整理作业结束，对作总归档，并对本次作业现场检查验结业进行评价收无误后，拆除阶接地线及现场段对指导书的符合辅助安全措施性、科操作性进行评估，提出改进意履行工作终结手续见恢复送电2.范围本作业指导书针 10kV ××线××号配电线路停电新立、更换电杆工作，，仅适用于该项工作。

3引用文件1.《安全生产工作管理规定》国家电网总（2003）407 号2.《电力安全工作规程》（电力线路部分）3. DL409—1991《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》4.准备4.1准备工作安排10kV××线××号配电线路新立(更换 )电杆作业工作安排√序号内容标准责任人备注1明确操作任务本次作业为 10kV ××线××号配电线路停电新立电杆工作2确定作业方法1）吊车2）抱杆3审核并签发操作票1）审核操作票填写的正确性；2）交工作许可人进行签发1）组织学习本次作业的作业指导书；4召开班前会2）做好危险点分析；3）交代安全注意事项；4）交代员工分工4.2作业人员要求10kV ××线××号配电线路新立及更换电杆作业人员要求√序号内容1作业人员的精神状态饱满，无社会干扰及思想负担2现场工作人员除指定联系人外，其他作业人员在作业期间不准使用通信设备3所有工作人员有安全上岗证。

10kV电力线路施工作业指导书资料

大庄供电所10kV 及以下
架空线路施工标准化作业指导书
编号：2011-YN-18
本标准化作业指导书由沂南县供电公司乡镇电管部提出。

本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈长进初审：祖洪忠
会审：高更树
批准：刘庆涛本标准化作业指导书于2011 年10 月15 日首次发布。

本标准化作业指导书委托乡镇电管部负责解释。

、适用范围:
本指导书适用于大庄供电所10kv及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
GB- 50173《电气装置安装工程35kV及以下架空线路施工及验收规范》
GB- 50303《建筑电气工程施工质量验收规范》
DL/T —5161《电气装置安装工程质量检验及评定规程》
DL- 5009.2《电力建设安全工作规程》（架空电力线路部分）
Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》
山东省电力有限公司编写《供电企业现场标准化作业指导书》
三、施工流程控制:
1.准备阶段
工作任务
施工作业现场简图:
施工地段
施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

人员分工情况
工器具
1.6个人防护用品
2.安全风险及控制措施
作业风险评估
3•
作业阶段作业前工作
作业内容
4 •结束阶段
质量检验
竣工验收。

10kV线路停电更换拉线(地锚、拉线地把)作业指导书

编号: Q/BC-AZ-021 10kV线路停电更换拉线（地锚、拉线地把）作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司10kV线路停电更换拉线（地锚、拉线地把）作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装臵安装工程35KV及以下架空线路施工及验收规范》
DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 作业准备
3.1准备工作安排
3.2 召开班前会
3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。

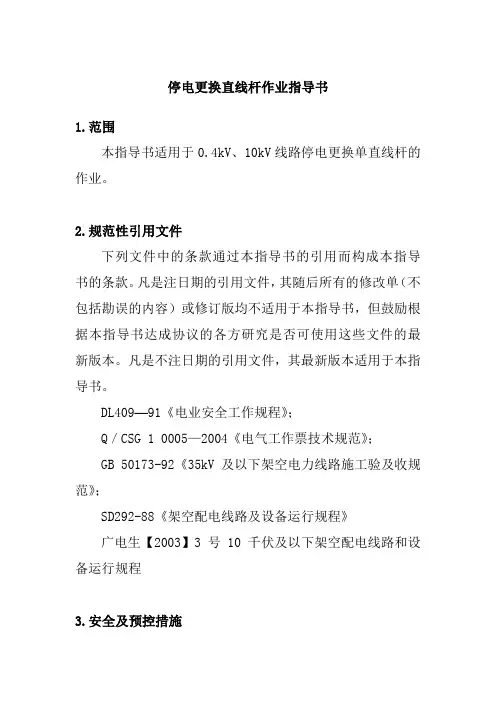

停电更换直线杆作业指导书

停电更换直线杆作业指导书
1.范围
本指导书适用于0.4kV、10kV线路停电更换单直线杆的作业。

2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

DL409—91《电业安全工作规程》；
Q／CSG 1 0005—2004《电气工作票技术规范》；
GB 50173-92《35kV及以下架空电力线路施工验及收规范》；
SD292-88《架空配电线路及设备运行规程》
广电生【2003】3号 10千伏及以下架空配电线路和设备运行规程
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。

6.作业内容及方法6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现象及对策
5.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。

2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
- 5 -
- 6 -
- 7 -
- 8 -
- 9 -
6.现场作业工序工艺质量记录卡
- 10 -。

10kV绝缘线路更换作业指导书

作业地点
作业指导书编号
Q/KM－1.JYX.JX.01.1－2009
作业任务
作业开始时间
作业结束时间
设备型号
生产厂家
投运日期
作业前准备
人员
工作负责人1名；现场安全员1名；作业人5-8人（若交叉跨越多、位于居民区、重要交通要道可视具体情况增加工作人员）。
资料
施工方案、施工三措
试验设备及机具
接地线若干副，数量根据现场实际决定；10kV验电器；绝缘手套若干双，数量根据现场实际决定；钳压机或液压机1套；Ф16×35m白棕绳5根；12磅大锤2把；U形环工具10个；TJ-20电缆放线架1套；断线钳2把；测量接续管压后尺寸用游标卡尺1把；测量绝缘子用2500V绝缘兆欧表1台等。
机动牵引放线前应选择机动绞磨安置场地，尽量布置在线路中心线上，以满足牵拉各相导线时位置不变。如果地形限制也可设置转向滑车进行转向牵引，机动绞磨位置尽量选在较低但不积水的位置，末尾侧用三联角铁桩或地锚固定。
牵引起始阶段，应慢速牵引，运转正常后可提高牵引速度。当压接管通过放线滑车或跨越架时，应减缓牵引速度，并注意监视。
导线完全松弛后撤除挂线杆绝缘子及旧导线并用旋转连接器及网套将新旧导线连接用直线接续管将新旧导线连接并用保护钢甲及开口胶管进行保护同样收线杆也用同样方式撤出绝缘子然后进行导线牵引在牵引过程中旧导线如存在直线接续管要在该管通过的第一基杆塔之前加装保护钢甲及开口胶管
云南电网公司
昆明供电局10kV绝缘线更换作业指导书
绝缘线紧好后，线上不应有任何杂物。
10kV绝缘线路每相过引线、引下线与邻相的过引线、引下线及低压绝缘线之间的净空距离不应小于200mm；10kV绝缘线与拉线、电杆、或构架间的净空距离不应小于200mm。

10kV及以下配网更换电杆、横担、绝缘子准则化作业指导方案

编制标准卡
根据查勘情况、施工方案进行编制。
申请停电
按施工任务，根据查勘情况,确定停电时间，并向调度办理停电申请。
通知用户
停电申请批准后，由调度直接或指定专人，提前7天通知用户停电时间。
办理工作票
根据工作内容和查勘情况，填写并办理工作票。
准备材料
1、绝缘子
(1)根据工程需要准备绝缘子
（3）瓷件和铁件结合紧密，铁件镀锌完好
起吊原旧电杆
1.绑好电杆的风绳。
2.挂好钢丝套，钢丝套应套在电杆的合适位置，并理顺葫芦的掉链和拉链。
3.缓慢收动拉链，让葫芦略受力后进行各受力点的检查。
安装人字葫芦架
1、在葫芦架两旁与葫芦架根部相距10米处的地方打好锚桩
2、安装葫芦架的临时拉绳
3、起立人字葫芦架，并调整好拉绳
打入泥土的锚桩深度必须超过葫芦架杆长的1/6，用作拉绳的钢丝绳和所有的钢丝套的横截面不得小于50mm2，葫芦的载重能力应比电杆的重量大1倍
飞桩伤人
葫芦架的拉绳不得固定在有可能移动或其他不可靠的物体上。拉绳绑扎工作应由有经验的人员担任。
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。
（4）瓷釉表面光滑、完整，无气泡、斑点、烧伤和缺釉现象
2、水泥杆
外表光滑、平整，内外壁均匀不露筋、不跑浆、保护层不应严重脱落，凸凹不平不应大于3mm；杆身弯曲不超过杆长的1/1000；无纵向裂纹，横向裂纹宽度不超过0、5mm，长度不超过1/3周长。

10kv线路拉线停电更换作业指导书

目次1 适用范围 (1)2 引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (4)6 安全风险及预控措施 (5)7 作业项目、方法及标准 (7)8 回顾与改进 (14)附录A (15)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖范围内所有10kV线路拉线停电的工作。

2 引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

DL409-1991 电业安全工作规程（电力线路部分）SD292-1988 架空配电线路及设备运行规程Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准Q/GXD 205.15－2006 电网公司配电运行管理标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，具备有登高证、电工证2 杆上电工 1 通过单位“安规”考试合格，具备有登高证、电工证3 地面电工 2 通过单位“安规”考试合格4 合计 44.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况作业指导书2 技术资料准备现场作业表单4.2 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 验电笔支 12 绝缘手套副 13 安全围栏米若干4 接地线副2～55 令克棒副 16 脚扣付 1全身是双保险7条 1安全带8 安全帽顶 3序号名称规格单位数量备注9 急救药包包 1表2：工器具及仪器仪表1 工具袋套 12 钢丝绳条 13 钢丝绳套根 14 链条葫芦把 15 大剪把 16 角铁桩根 17 大锤把 18 花篮螺丝个 29 卸扣个 210 紧线器个 211 工具U形环个 1表3：消耗性材料序号名称规格单位数量备注1 契型线夹套 12 UT线夹套 13 钢绞线根若干4 镀锌铁线公斤若干5 铝包带米若干5 作业流程 1.开始2.工前准备3.办理工作票（单）4.安全措施布置5.安装角铁桩6.攀登杆塔7.验电、悬挂接地线8.安装临时拉线9.拆除旧拉线及旧拉棒10.安装新拉线及新拉棒11.拆除临时拉线12.质量验收,现场清理13.工作终结，资料归档结束6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1有缺陷的设备、设施或部件坠落1、电杆埋深不足、杆根泥土松动、杆根裂纹；2、塔脚螺丝、塔材缺失；3、拉线松动、不受力、断股或腐蚀严重。

10kV停电更换拉线作业指导书

序人员分人资质要求精神状态检查执行号工数(V) 工作负1责人杆上电1通过单位“三种”人考试合格，具备有登工作人员精神状高证、电工证态良好21通过单位“安规”考试合格，具备有登lOkV 停电更换拉线作业指导书1适用范围本作业指导书适用于广西电网公司所属各供电企业管辖范围内全部lOkV 停电更换拉线的工作。

2引用文件中华人民共和国劳动法中华人民共和国安全生产法DL409-1991 电业安全工作规程(电力线路局部)SD292-1988架空配电线路及设备运行规程Q/CSG 1 0002-2023 架空线路及电缆安健环设施标准Q/GXD 205. 15-2023 广西电网公司配电运行治理标准广西电网公司输电、配电、变电检修作业防高空坠落安全防护规章3作业预备3. 1 人员配备序号类别1安全工器具2作业工器具3个人安全防护用品〔注：工作人员人数依据工作量及工作任务具体状况定。

〕3.2 工器具名称规格单位数量执行〔J 〕验电笔台绝缘手套副安全围栏米接地线副令克棒副工具袋个吊绳根断线钳把钢丝绳根钢丝绳套根工具U 形环铁锤个把钢钎根手扳葫芦把铁桩根紧线器支脚扣付工高证、电工证3地面电 2通过单位“安规”考试合格工序危急点风存在风险的活动描述防范措施号〔危害〕险1、雨水冲杀或者施工简洁造成1、遇有冲刷、起土、松动的拉线，应先培土加固、打好临时拉线再行上杆；1 2、在未实行有效防止倒杆措施之前，不得强行攀登拉线不结实的杆塔，如确实需要工作，应采取高空车。

2有裂纹的空 1、比较残旧的水泥杆； 1、登杆前，检查电杆外观，确认电杆无明显的裂纹，有裂纹的电杆严禁 2、市政施工造成的杆根裂纹。

坠攀登；3. 3 消耗材料4 安全风险及预控措施杆根松高杆根泥土松动；动、塌方空 2、市政施工破坏电杆根底造成的杆坠杆根松动；〔塔〕落 3、汽车碰撞路边电杆造成杆根松动高序号名称规格单位数量执行〔J 〕 1 扎线直径不小于 2. Onun 的单股镀锌铁线根 2 拉线米 3UT 线夹、楔型线夹付全身是双保险安全带条安全帽顶急救药包包工作服套绝缘工作鞋双2 落2、更换杆根断裂的电杆；3、在未实行有效防止倒、断杆措施之前，不得强行攀登的电杆，如确实需要工作，应米取咼空车； 4、加强巡察，准时觉察和更换有明显开裂、露筋严峻、严峻风化的电杆。

10kV架空线路停电更换(安装)柱上开关和PT作业指导书

10kV架空线路停电更换（安装）柱上开关和PT作业指导书编号：Q/CSG-GZDW PD JS S 008 00 2014(1)
一、作业前准备
二、作业过程
三、作业终结
填写要求：
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。

3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。

更换10kV及以下配电线路的导线现场作业指导书

更换10kV及以下配电线路的导线现场作业指导书作业地点作业指导书编号Q/CXZD-1-ZH.PD-04.1-2011 作业任务作业开始时间作业结束时间作业准备人员5人及以上。

资料配网主接线图。

测试设备及器具验电器（0.4kV、10kV）、信号发生器（0.4kV、10kV）、接地线（多组）、绝缘操作杆、绝缘手套、绝缘靴、紧线器（带头卡）、安全带、临时拉线、地锚钎、带绳、大锤、个人工器具、登高工具、急救包、望远镜，照相机、接地电阻仪、兆欧表、个人保安线等。

材料根据作业任务情况配置材料作业文件作业管控措施表、现场勘察记录、停电申请书、工作票等。

序号班前会交代内容完成打“√”1 工作负责人带领全体工作人员进入工作地点2 检查工作班人员身体、精神状态良好3 宣读工作票，安排布置现场安全措施，指明带电部位4 宣读作业指导书，重点强调风险分析评估以及工序、工艺标准和质量要求5 工作负责人带领工作班人员检查、核实现场所做的安全措施，并指明带电部位6 听清工作负责人交待后工作班人员签名：7 工作负责人核实安全措施完善后下达开工命令开工时间：年月日时分序号作业步骤现场作业工序、工艺标准和质量要求已执行打“√”作业中发生异常现象及控制措施8 登杆前检查1、核对停电线路名称、双重编号及位置；2、检查确认电杆、杆基和拉线完好；3、检查登高工器具。

9 验电1、对相应电压等级的验电器进行自检2、用相应电压等级的信号发生器对验电器进行检验，确认验电器良好；3、用验电器对三相导线进行验电、确认导线无电压；4、用信号发生器对验电器进行复验，确认验电器良好。

10 装设接地线1、在电杆附近安装接地体，并用接地电阻仪实测接地电阻，采用加桩或注盐水方式，必须使临时接地体的接地电阻达到30欧姆以下；2、将接地线的接地端可靠连接于临时接地体；3、将接地线的导体端可靠装设于停电线路的三相（或四线制）导线上；11 拆除旧导线1、拆除直线杆的绑扎线；2、将紧线器固定在横担的合适位置，用紧线器将导线卡牢，收紧紧线器，使导线受力，拆除线头；3、在拆除的线头上绑好牵引绳，缓慢松紧线器，控制好牵引绳，将导线缓慢放落地面，“禁止采用突然开断导线”的施工方法。

10KV线路检修作业指导书(共4页)

10kV线路检修作业指导书1 适用范围本作业指导书适用于10kV高压架空线路的检修、清扫和更换。

由负责高压线路的专业维护人员完成。

本公司高压线路的专业维护人员应按照本作业指导书进行检修作业。

2 作业管理2.1 质量控制2.1.1 10kV线路检修作业质量控制由上到下划分为公司、设备部、作业组三级，每一级均有相应的质量员和HSE监督员。

2.1.2 10kV线路检修作业应按电气分公司统一的检修计划统筹进行。

2.1.3 10kV线路检修作业开始前，检修班组应通知工区负责人、公司负责人和HSE负责人。

2.1.4 10kV线路检修作业开始后，公司质量负责人、设备部质量员及作业组质量员应随时到场检查作业情况。

2.1.5 10kV线路检修作业完成后，由班组质量员汇同作业组长及作业组质量员进行完工检查，然后通知工区负责人汇同公司安全、生产、技术岗位负责人到检修现场进行质量验收。

2.2 HSE事项2.2.1 10kV线路检修作业前应开第一种工作票、JHA分析单，由班长指定HSE监护人。

2.2.2 作业人员必须穿戴好工作服、安全帽、绝缘劳保鞋和安全带等劳动保护用品，必要时佩戴口罩、纱手套。

2.2.3 经过倒闸作业后，检修作业段应已安全停电并经测试无电压。

2.2.4 作业段与其它变电所或备用电源的联络线，其刀闸侧已完全断开并挂有“禁止合闸，有人工作”警示牌，经测试无电压。

2.2.5 检修作业段现场应可靠装设接地线。

2.2.6 作业班长或班组HSE监督员应到现场监督落实工作票上所列的安全措施完备可靠及人员作业活动符合HSE管理规定。

2.2.7 检修作业开始前，应由作业负责人在现场组织全体作业人员列队，宣讲工作任务、人员分工、作业范围、HSE注意事项和质量要求。

2.2.8 检修作业前应按《工具登记表》登记作业工具，检修作业完成后按表检查有无遗漏的工具。

2.2.9 10kV线路作业在野外作业，应注意交通安全，电杆周围防护区内很多树、竹以及杂草，应注意个人防护。

电力水泥杆塔登杆作业指导书

电力水泥杆塔登杆作业指导书1适用范围本指导书适用于电力登杆作业。

2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）3风险识别与管控3.1风险识别3.1.1登杆作业存在高空坠落危险。

3.1.2登杆作业存在触电危险。

3.2管控措施3.2.1工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔(验电器)、手套和工具袋，明确所分担的作业任务和作业安全事项。

3.2.2登杆前检查登高工具、安全腰带、安全帽、工作绳，并确认完好。

3.2.3雨雪天气或杆上结冰攀登电杆时，原则上使用登高板作业，使用脚扣时必须采取安全措施，以防脚扣打滑。

3.2.4登杆前确认电杆和人员活动范围与电气化铁路接触网、供电线路及其它电力设备平行交叉安全距离是否符合要求。

3.2.5登杆前，作业人员应首先确认所登电杆是否在作业范围内，杆号是否与工作负责人（工作执行人）工作布置的杆号相一致，并通过对讲机与工作负责人（工作执行人）确认无误。

杆号不清，严禁登杆。

3.2.6第一个作业人员登杆时应使用验电器验明无电后，将已接地的接地线对已停电的设备进行三相短路封线。

3.2.7后续登杆的作业人员应在看到连续导线其他电杆上已有作业人员登杆并确认安全措施已采取后方可登杆。

每一登杆者接近停电设备或导线前均必须进行验电。

3.2.8孤立电杆或作业距离较远在连续导线其他电杆上看不到其他作业人员登杆时应使用验电器验明无电后并确认安全措施已采取后方可登杆。

3.2.9设备复杂处所登杆时应一人登杆一人监护。

3.2.10登杆时使用梯子要有人扶持，梯子脚跟部应有防滑装置，梯子应有足够的强度并符合安全要求4作业程序4.1登杆前准备工作4.1.1登杆前作业人员应带好所需的工具和材料。

4.1.2攀登新立的电杆时，应检查电杆的埋设深度是否符合标准，回填土是否夯实。

4.1.3冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施后，方能登杆。

10kV铁塔(钢管塔)组立标准化作业指导书

10kV铁塔(钢管塔)组立标准化作业指导书PPQ/GDW10kV铁塔（钢管塔）组立标准化作业指导书江苏省电力公司发布Q/GDW-10-338-2007目次前言................................................................ II1 范围 (1)2 引用文件 (1)3 人员要求 (1)4危险点预控 (2)5工器具及耗材准备 (5)6作业流程图 (7)7 施工工序及技术要求 (10)8 施工报告 (21)附录A （规范性附录）10kV铁塔（钢管塔）组立现场标准化作业指导书（范本） (23)Q/GDW-10-338-2007前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准附录A为规范性附录。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、Q/GDW-10-338-2007 淮安供电公司。

本标准主要起草人：王洪波、潘朝贤、许明生、刘华Q/GDW-10-338-2007 10kV铁塔（钢管塔）组立标准化作业指导书1 范围本标准规定了10kV铁塔（钢管塔）组立标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

10kV架空线路停电更换金具作业指导书

（2）设专人管控作业区域范围内过往车辆。
确认( )
2.新增风险
序号
风险描述
控制措施
工作负责
人确认
1
确认( )
2
…
四、作业过程及记录
序号
作业内容
作业标准
作业结果
1
验电、挂接地线
（1）核对线路设备名称、编号及位置正确无误。
（2）检查绝缘手套、验电笔及安全工器具完好，使用试验合格的10kV专用验电器进行验电。
10kV架空线路停电更换金具作业指导书
编号：(1)
一、基本信息
作业班组
作业开始时间
作业束时间
作业任务
工作地点
工作负责人
工作人员
班长确认
二、作业前准备
序号
准备项
准备次项
准备项内容（填写人：）
工作负责人确认
1
出发前准备
工器具
绝缘手套、接地线、临时接地棒、验电器、双保险安全带、反光衣、警示牌、安全围栏、吊物绳、脚踏板/脚扣、钢锯、个人工具、滑轮、钢丝绳、卡线器、紧线器、急救包。
（2）拆除金具的固定螺丝。
（3）用吊物绳将金具吊落地面。
（4）地勤人员检查新金具完好无损、后用吊物绳传至杆塔上作业人员。
（5）金具安装符合要求规定。
（6）螺杆、螺栓穿入方向必须正确，螺母紧好后，露出的螺杆不应少于2个螺距，双螺母与螺母相平。
（7）检查金具安装及受力情况，确认安装质量满足要求后清点好工具，用绳索传递至地面。
序号
项目
内容
结果
1
结论
是否正常
正常( )
不正常( )
2
发现问题
3
处理结果
确认( )

配电线路停电更换拉线作业指导书

配电线路停电更换拉线作业指导书1适用范围本指导书适用于10kV线路杆塔停电更换拉线作业。

2相关引用标准以下文件中的条款通过木标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件, 其最新版本适用于本标准。

《电业平安工作规程》（电力线路局部）DL409-91《电气装置安装工程35kV及以卜.架空电力线路施工及验收规范》GB50173-923天气条件及作业现场要求天气良好，风力小于5级（10.7m/s）4作业人员工作负责人1人，杆上作业人员1人，地面作业人员2人，共计4人。

要求了解电力生产的根本过程以及电力设备的原理及结构, 熟悉相关检修技能，掌握现行的《电业平安工作规程》和工作现场的有关平安规定。

5主要设备及工器具参见附录A6作业程序及质量要求7危险点分析及作业平安考前须知7.1严格按照要求签发工作票，要求平安措施具体、明确，无漏项、错项7.2作业人员要认真听取工作票内容，熟知作业过程所需采取的平安措施。

现场提问1〜2人，确无问题后实施作业。

7.3认真核对线路名称及杆号无误后，方准开始作业。

7.4必须先验电，后挂接地线。

7.5验电要用合格的对应电压等级的专用验电器。

7.6挂接地线顺序：应先接接地端，后接导线端。

7.7必须在线路工作区段两侧挂接地线。

7.8平安带使用前必须进行外观检查无问题，锁扣自如，并正确使用。

7.9杆上作业人员必须使用平安带及二道保护，平安带系在牢固的构件上，防止在端部脱出或被锋利物伤害。

系平安带后必须检查扣环是否扣牢。

7.10杆上人员要用传递绳索将工具材料卸下，严禁抛扔。

7.11检查杆塔上确无作业人员后，方可撤除接地线。

7.12撤除接地线顺序：应先拆导线端，后拆接地端。

7.13在将临时拉线调紧受力后，方准松原拉线。

7.14严格按照省公司及本局工作票管理规定终结工作票。

附录A：工器具材料清册。

10kV线路停电应急更换导线作业指导书

10kV线路停电应急更换导线作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
国网天津武清公司
1.范围
本指导书适用于国网天津武清公司10kV线路停电应急更换导线作业。

2 .引用文件
DL/TG02－1996《架空绝缘配电线路施工及验收规程》
国家电网公司《电力安全工作规程（线路部分）》
《工作票、操作票制度实施细则》
Q/TGS 1011-2006 10kV及以下架空配电线路及设备运行规程
3. 作业前准备
3.1准备工作安排
3.2 工作要求
3.3 工器具
3.4作业风险分析及安全控制措施
3.5 作业分工
4 作业程序4.1 开工
4.2 作业内容及标准
4.3 竣工
5验收总结。
