开关电源的工作原理是
24v开关电源工作原理

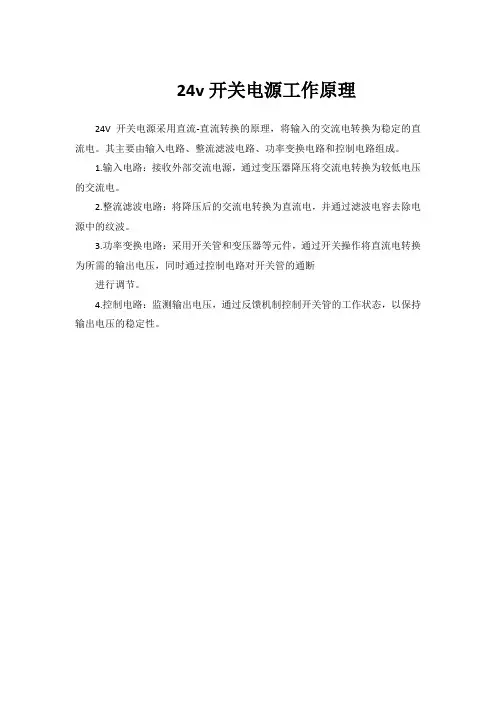

24v开关电源工作原理
24V开关电源采用直流-直流转换的原理，将输入的交流电转换为稳定的直流电。
其主要由输入电路、整流滤波电路、功率变换电路和控制电路组成。
1.输入电路：接收外部交流电源，通过变压器降压将交流电转换为较低电压的交流电。
2.整流滤波电路：将降压后的交流电转换为直流电，并通过滤波电容去除电源中的纹波。
3.功率变换电路：采用开关管和变压器等元件，通过开关操作将直流电转换为所需的输出电压，同时通过控制电路对开关管的通断
进行调节。
4.控制电路：监测输出电压，通过反馈机制控制开关管的工作状态，以保持输出电压的稳定性。
开关电源的工作原理及技术趋势
开关电源的工作原理及技术趋势开关电源是一种电能转换装置，它将功率电子器件（如开关管）工作在开关状态下，通过电子开关的控制，将输入电源的电能转换为所需的输出电能。
开关电源的工作原理及技术趋势如下：1. 工作原理：开关电源主要由输入端（输入电源和输入滤波器）、控制电路、功率器件（开关管）、输出变压器、输出滤波电路和反馈电路等部分组成。
工作过程如下：当输入电源通电时，输入滤波器将电源的交流电转换为稳定的直流电。
然后，控制电路控制开关管工作在开关状态下，通过控制开关管的导通和断开，将输入电源的直流电按一定频率进行开关操作。
开关管导通时，输入电源的直流电被输入到输出变压器，通过变压器的变压作用，将输入电压调整到所需的输出电压。
当开关管断开时，输入电源的直流电被关闭，通过变压器的变压作用，将变压器的能量传递给输出滤波电路，得到稳定的输出电压。
输出电压经过反馈电路与控制电路相连接，实现对输出电压的稳定控制。
2. 技术趋势：（1）高效率：随着人们对能源的节约要求越来越高，开关电源不断追求更高的能源转换效率。
高效率能够减少功耗和热量产生，降低能源浪费。
（2）小型化：开关电源的体积越小越便于携带和集成。
随着现代电子产品尺寸的减小，开关电源要求更小巧的尺寸以适应产品设计。
（3）轻量化：开关电源的重量越低越有利于产品的携带和移动性。
减轻开关电源的重量可以带来更高的便携性和用户体验。
（4）可靠性：开关电源的可靠性是保障设备正常工作的重要因素。
随着电子产品的使用要求日益严格，开关电源的可靠性要求也日益增强。
（5）环保性：环境保护意识的增强，使得开关电源要求具备低噪声、低辐射等特性，减少电磁污染对周围环境和人体的影响。
（6）智能化：随着信息技术的不断发展，开关电源要求智能化、数字化。
通过微处理器、集成电路和专用芯片等技术，实现对开关电源的智能控制和状态监测。
随着科技的不断进步和社会对电力需求的日益增长，开关电源的工作原理和技术趋势将不断演进。
开关电源的工作原理
开关电源的工作原理
开关电源的工作原理是利用开关器件（如晶体管或MOSFET）将输入的直流电压（通常为电网交流电经过整流后得到的直流电压）通过开关操作转换为高频脉冲信号，再经过变压器和滤波电路得到输出的稳定直流电压。
工作原理如下：
1. 输入直流电压经过整流电路，得到大致稳定的直流电压。
2. 控制电路通过开关元件，周期性地将输入直流电压变为高频脉冲信号。
3. 高频脉冲信号进入变压器，经过变压器的变换、绝缘和隔离处理，得到相应的输出电压。
4. 输出电压通过滤波电路进行滤波，去除高频噪声，得到稳定的直流电压。
5. 控制电路监测输出电压，并根据需要调整开关元件的开关频率、占空比和工作状态，以保持输出电压稳定在设定值。
开关电源具有高效率、轻便、体积小、可调性强等特点，广泛应用于各种电子设备中，如计算机、通信设备、工控设备等。
开关电源工作原理和原理图分析
开关电源工作原理是什么？开关电源原理图分析开关电源工作原理是什么？开关电源就是用通过电路控制开关管进行高速的道通与截止。
将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多．所以开关变压器可以做的很小，而且工作时不是很热！！成本很低．如果不将50HZ变为高频那开关电源就没有意开关电源的工作流程是：电源→输入滤波器→全桥整流→直流滤波→开关管（振荡逆变）→开关变压器→输出整流与滤波。
1. 交流电源输入经整流滤波成直流2. 通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上3. 开关变压器次级感应出高频电压,经整流滤波供给负载4. 输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.主要用于工业以及一些家用电器上，如电视机，电脑等开关电源原理图分析电路的工作过程：a> 开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长;b> S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 .c> 变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.正激电路的理想化波形:变压器的磁心复位时间为:Tist=N3*Ton/N1输出电压:输出滤波电感电流连续的情况下:Uo/Ui=N2*Ton/N1*T磁心复位过程:2、反激电路反激电路原理图反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感.工作过程:S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加;S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S关断后的电压为:us=Ui+N1*Uo/N2反激电路的工作模式:电流连续模式:当S开通时,N2绕组中的电流尚未下降到零.输出电压关系:Uo/Ui=N2*ton/N1*toff电流断续模式:S开通前,N2绕组中的电流已经下降到零.输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态.反激电路的理想化波形。
开关电源的基本工作原理
开关电源的基本工作原理
开关电源的基本工作原理是利用开关管（如晶体管、MOSFET）的开关特性，通过不断开关电源输入电压的方式，将直流电源转换为所需的输出电压。
其基本工作原理可分为两个阶段：开关管导通和关断。
在开关管导通阶段，当开关管导通时，输入电源的电流通过变压器原边，形成电磁场。
随后，开关管关闭，变压器的磁场储能开始转换为反向电势，将能量传递到变压器的副边，并通过扩展电路变压器的副边电压。
进入关断阶段时，开关管再次导通，使输出电压保持恒定。
在此期间，副边上的电流被逐渐减小，而输入电源的电流则在快速开关过程中没有流过变压器。
这样，输入电源的能量损耗较小。
通过不断交替的开关过程，开关电源能够稳定地提供所需的输出电压。
此外，开关电源还包含了滤波电路，以消除输出电压中的脉动，并保护开关管。
总之，开关电源的基本工作原理是通过开关管的开关特性，不断切换输入电源，将直流电源转换为稳定的输出电压。
开关电源的基本工作原理
开关电源的基本工作原理开关电源是一种将输入电压转换为稳定输出电压的电源装置，广泛应用于各种电子设备中。
它通过将输入电压进行高频开关，经过变压器、整流器、滤波器和稳压器等电路，最终输出稳定的直流电压。
下面我们将详细介绍开关电源的基本工作原理。
首先，开关电源的核心部件是开关管，它通过控制开关管的导通和关断来实现对输入电压的调节。
当开关管导通时，输入电压通过变压器升压，然后经过整流器将交流电转换为直流电。
而当开关管关断时，变压器中的能量被释放，经过整流器和滤波器后输出稳定的直流电压。
其次，变压器在开关电源中起到了电压变换的作用。
它通过磁场的感应作用，将输入电压转换为高或低电压，并传递给整流器。
整流器则将交流电转换为直流电，滤波器通过滤除交流成分，使输出电压更加稳定。
稳压器是开关电源中的另一个重要部件，它能够对输出电压进行精确调节，保证输出电压的稳定性。
稳压器通常采用反馈控制的方式，通过比较输出电压与参考电压的差值，控制开关管的导通时间，从而实现对输出电压的调节。
另外，开关电源还包括保护电路，如过载保护、短路保护、过压保护等。
这些保护电路能够在电路出现异常情况时及时切断电源，保护电子设备和电源本身的安全。
总的来说，开关电源通过高频开关和各种电路的配合，将输入电压转换为稳定的输出电压。
它具有体积小、效率高、稳定性好等优点，广泛应用于各种电子设备中。
在实际应用中，开关电源的设计需要考虑输入电压范围、输出电压稳定性、效率、功率因数等多个因素。
工程师们需要根据具体的应用场景和要求，设计出符合要求的开关电源电路，以满足电子设备对电源的需求。
总之，开关电源的基本工作原理是通过高频开关和各种电路的配合，将输入电压转换为稳定的输出电压。
它在各种电子设备中发挥着重要作用，是现代电子技术中不可或缺的一部分。
开关电源作用是什么原理
开关电源作用是什么原理引言在现代电子设备中，开关电源扮演着至关重要的角色，它可以将交流电转换为稳定的直流电供给各种电子设备。
那么，开关电源是如何实现这一功能的呢？本文将介绍开关电源的工作原理及其在电子领域中的作用。
开关电源的工作原理开关电源的核心部分是开关电源主电路，由开关管、变压器、整流电路、电容和电感等组成。
其工作原理可以简述如下： 1. 变压器作用：开关电源先将输入的交流电通过整流电路转换为直流电，然后经过变压器变压降压。
2. 开关管控制：开关管充当开关的作用，通过控制开关管的导通和断开来调节输出电压。
3. 变压器传递能量：开关管导通时，变压器储存能量；开关管断开时，变压器释放储存的能量。
4. 电容滤波：电容用于对输出电压进行滤波处理，使输出电压更稳定。
5. 电感反馈：电感用于减小电压波动，提供稳定的输出电压。
开关电源在电子设备中的作用开关电源在电子设备中起到了至关重要的作用，主要体现在以下几个方面： 1. 稳定电压输出：开关电源能够稳定输出所需的直流电压，确保电子设备正常运行。
2. 体积小巧：相比传统的线性电源，开关电源具有体积小、重量轻的优势，更适合被集成到各种小型电子设备中。
3. 高效能耗：开关电源具有高能效转换率，能够减少能量损耗，节约能源。
4. 适应性强：开关电源的输出电压范围较广，可以适应不同电子设备的需求。
5. 可靠性高：开关电源采用先进的控制技术和保护电路，能够提高电子设备的可靠性。
结语总的来说，开关电源通过精密的电路设计和控制技术，将输入的交流电转换成稳定的直流电输出，为各种电子设备的正常运行提供了可靠的电源支持。
在今后的发展中，开关电源将继续发挥重要作用，为电子设备的高效、小型化和节能发展提供强大支持。
希望本文能为读者对开关电源的工作原理及作用有更深入的了解。
开关电源工作原理超详细解析
开关电源工作原理超详细解析开关电源是一种常见的电源供应器件，它通过将输入电源的直流电转换为高频脉冲电流，再经过整流、滤波和稳压等环节，输出稳定的直流电。
本文将详细解析开关电源的工作原理，包括开关电源的基本组成部分、工作原理的流程、常见的开关电源拓扑结构以及其优点和应用。
一、开关电源的基本组成部分开关电源通常由以下几个基本组成部分构成：1. 输入电路：用于接收外部交流电源，并将其转换为适合开关电源工作的直流电压。
2. 整流电路：将输入电压转换为脉冲电流，通常采用整流桥或者整流电路来实现。
3. 滤波电路：用于平滑整流后的脉冲电流，以减小输出电压的波动。
4. 开关器件：通常采用晶体管或者功率MOSFET等开关器件，用于控制电流的开关状态。
5. 控制电路：用于控制开关器件的开关频率和占空比，以控制输出电压的稳定性。
6. 输出电路：将经过整流、滤波和稳压处理后的直流电压输出给负载。
二、开关电源的工作原理流程开关电源的工作原理可以分为以下几个流程：1. 输入电路接收交流电源：开关电源的输入电路通常采用变压器来降低输入电压，然后通过整流电路将交流电转换为直流电。
2. 整流电路将交流电转换为脉冲电流：整流电路通常采用整流桥或者整流电路来将交流电转换为脉冲电流，这样可以减小能量损耗。
3. 滤波电路平滑脉冲电流：滤波电路通常采用电容器和电感器来平滑脉冲电流，以减小输出电压的波动。
4. 控制电路控制开关器件的开关频率和占空比：控制电路通过对开关器件的控制，可以控制开关频率和占空比，从而控制输出电压的稳定性。
5. 输出电路将处理后的直流电压输出给负载：经过整流、滤波和稳压处理后的直流电压将被输出给负载，供其正常工作。
三、常见的开关电源拓扑结构开关电源有多种拓扑结构，常见的有以下几种：1. 单端开关电源：输入电源和输出电源共用一个地线，适用于低功率应用。
2. 双端开关电源：输入电源和输出电源分别有独立的地线，适用于高功率应用。
开关电源的基本原理
开关电源的基本原理
开关电源是一种电源，它可以将交流电转换成直流电，并且可以控制电流的大小。
它的基本原理是：将交流电通过变压器转换成高压直流电，然后将高压直流电经过滤波器过滤，再经过稳压电路调节，最后输出低压直流电。
开关电源的工作原理是：将交流电通过变压器转换成高压直流电，然后将高压
直流电经过滤波器过滤，再经过稳压电路调节，最后输出低压直流电。
变压器的作用是将交流电的电压转换成高压直流电，滤波器的作用是过滤掉交流电中的杂波，稳压电路的作用是将高压直流电调节成低压直流电，最后输出低压直流电。
开关电源的优点是：输出电压稳定，输出电流可控，效率高，可靠性高，可以
节省能源，可以满足不同的电压要求，可以满足不同的电流要求，可以满足不同的功率要求，可以满足不同的频率要求，可以满足不同的电压调节要求，可以满足不同的电流调节要求，可以满足不同的功率调节要求，可以满足不同的频率调节要求。
开关电源的缺点是：由于开关电源的工作原理是将交流电转换成直流电，所以
它会产生一定的电磁干扰，这种电磁干扰会影响周围的电子设备的正常工作，所以在使用开关电源时，应该注意防止电磁干扰。
总之，开关电源是一种非常有用的电源，它可以将交流电转换成直流电，并且
可以控制电流的大小，可以满足不同的电压、电流、功率和频率要求，但是也会产生一定的电磁干扰，所以在使用开关电源时，应该注意防止电磁干扰。
开关电源的工作原理
开关电源的工作原理
开关电源就是采纳功率半导体器件作为开关元件，通过周期性通断开关，掌握开关元件的占空比来调整输出电压。
开关元件以肯定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL供应能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
VO=TON/T*Vi
VO为负载两端的电压平均值
TON为开关每次接通的时间
T为开关通断的工作周期
由式可知，转变开关接通时间和工作周期的比例，VO间电压平均值也随之转变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
转变接通时间TON和工作周期比例亦即转变脉冲的占空比，这种方法称为“时间比率掌握”(Time Ration Control,缩写为TRC)。
按TRC掌握原理，有三种方式：
1、脉冲宽度调制(Pulse With Modulation,缩写为PWM)：开关周期恒定，通过转变脉冲宽度来转变占空比的方式。
2、脉冲频率调制(Pulse Frequency Modulation,缩写为PFM)：导通脉冲宽度恒定，通过转变开关工作频率来转变占空比的方式。
3、混合调制：导通脉冲宽度和开关工作频率均不固定，彼此都能转变的方式，它是以上二种方式的混合。
24v开关电源工作原理
24v开关电源工作原理24V开关电源是一种常见的直流电源，用于提供低电压直流电能给各种电子设备和系统。
它通过使用开关元件（通常是晶体管或功率MOSFET）和变压器来进行调整和转换输入电压，以产生所需的输出电压和电流。
24V开关电源的工作原理如下：1.输入电压调整：开关电源接受来自交流电源的输入电压，通常是220V交流电压。
将输入电压传递给整流电路，并使用整流二极管将交流电压转换为脉冲形式的直流电压。
2.滤波：脉冲形式的直流电压通过滤波电容进行滤波，以去除脉冲和噪音，使电压更加稳定。
3.直流电压转换：经过滤波后的电压输入到开关电源的直流电压转换电路。
直流电压转换电路通常由大功率开关晶体管或功率MOSFET 和变压器组成。
开关元件根据输入电压和输出电压之间的差异来控制电压转换的过程。
4.开关控制：开关元件以高频率（通常几十千赫兹至几百千赫兹）进行开关操作。
当开关关闭时，电流不流过变压器的一侧，从而产生一个磁场。
当开关打开时，磁场会崩溃，并引起电感变压器的感应电动势。
该感应电动势将直流电压转换为高频脉冲电压。
5.输出稳压：高频脉冲电压经过变压器进一步转换为所需的输出电压。
输出电压通常通过反馈电路进行稳压控制，以确保输出电压恒定。
6.输出滤波：输出电压经过输出滤波电路进行滤波，以去除高频噪音，使输出电压更加稳定。
7.过载保护和短路保护：开关电源通常还配备有过载保护和短路保护功能。
当负载电流过大或发生短路时，开关电源会自动关闭以防止损坏。
8.控制和监测：开关电源通常还包括控制和监测电路，用于监测输入电压、输出电压和输出电流，并通过负反馈控制电路来控制输出电压的稳定性和调整。
总结起来，24V开关电源的工作原理是通过输入电压调整、滤波、直流电压转换、开关控制、输出稳压、输出滤波和保护等步骤来转换输入电压为所需的输出电压，同时确保稳定、可靠和安全地为电子设备和系统供电。
它具有高效率、稳定性好、体积小等优点，广泛应用于各种领域，如工业控制、通讯设备、医疗设备等。
开关电源的工作原理
开关电源的工作原理开关电源是一种能够将输入电压转换成稳定输出电压的电源装置。
它通过不断地开关调节电路中的元件，以实现对输入电压的调节和稳定输出。
其工作原理可以简单概括为，输入电压经过整流滤波后，通过开关管的开关控制，以一定的频率和占空比进行开关，通过变压器变换和输出滤波，最终得到稳定的输出电压。
首先，我们来看一下开关电源的基本结构。
开关电源主要由输入滤波电路、整流电路、功率开关器件、变压器、输出整流滤波电路和控制电路等部分组成。
其中，输入滤波电路用于滤除输入电压中的杂波和干扰，整流电路将交流电压转换为直流电压，功率开关器件则是实现开关调节的关键部件，变压器用于变换电压，输出整流滤波电路则是为了得到稳定的输出电压，控制电路用于控制开关管的开关频率和占空比。
其次，我们来分析一下开关电源的工作原理。
当输入电压经过输入滤波电路和整流电路后，得到的直流电压会经过功率开关器件进行开关调节。
功率开关器件可以是晶体管、MOS管、IGBT管等，通过它们的开关控制，可以实现对输入电压的调节和稳定输出。
开关管的开关频率和占空比由控制电路来控制，通过改变开关频率和占空比，可以实现对输出电压的调节和稳定。
最后，我们来总结一下开关电源的特点和应用。
开关电源具有体积小、效率高、输出稳定等优点，因此在各种电子设备中得到了广泛的应用。
例如，电脑、手机充电器、LED照明等都广泛采用了开关电源。
同时，开关电源也存在着一些缺点，比如输出端会产生一定的电磁干扰，需要进行滤波处理；同时，开关电源的设计和制造也相对复杂，成本较高。
总的来说，开关电源作为一种高效稳定的电源装置，其工作原理主要是通过开关管的开关调节，实现对输入电压的调节和稳定输出。
它在现代电子设备中得到了广泛的应用，为我们的生活和工作带来了便利。
对于开关电源的原理和应用，我们需要深入学习和了解，以便更好地应用和维护这一重要的电源装置。
开关电源的工作原理
透明——透亮
葱郁——葱翠
在溪水里流动…… 他们躺在铅笔盒里聊天，
金黄的稻田里，画一张灿烂的笑脸，笑得那样——甜！ 2．_______有___________，还有___ __。
还有紫葡萄的叮(dīnɡ)咛(nínɡ)，
“葱郁”是指青翠茂盛。
有的长，有的圆，有的硬。
因为“我”可以用彩色的铅笔画出大森林里的好多景物，
【烟囱】炉灶、锅炉上排烟的管状装置。 一打开，就在白纸上跳蹦。
liáo
pínɡ
yù
铅笔盒 聊天 作者的第一个梦境是：让草坪变绿，让野花开放，让天空更蓝。
他们躺在铅笔盒里聊天，
草坪
亲爱的小朋友，让我们走进自然、热爱大自然，拿起手中的画笔，尽情地描绘自己的梦境吧！
葱郁
运用了拟人的修辞手法。
透明——透亮
葱郁——葱翠
我的彩色梦境， 先后出版过儿童诗集《大象法官》《鹅鹅鹅》《吃石头的鳄鱼》《喊泉的秘密》《我喜欢你，狐狸》《种葡萄的狐狸》等，散文集《高洪波军旅散文选》《高洪波散文选》等。
色铅笔是大森林 散文集《悄悄话》获全国第三届儿童文学优秀作品奖，诗歌《我想》获全国第一届儿童文学优秀作品奖。
有水果香，有季节风， 的精灵”呢？ 他们躺在铅笔盒里聊天，
烟囱 ①脚尖滑过的地方，圆圆的荷叶，绿了；
【聊天】以轻松随便的方式谈话，不拘礼仪地，
一般
1951年12月生于内蒙古，1984年加入中国作家协会，现任中国作协副主席。
精灵
叮咛
铅笔盒 烟囱
聊天 草坪 一般 精灵
放飞气球
葱郁
叮咛
我会写
cǎi
彩
píng
苹
mèng
梦
bān
般
开关电源的基本工作原理
开关电源的基本工作原理
开关电源的基本工作原理是通过高频的开关操作，周期性地将输入电能转换为另一种形式的电能输出。
其主要由输入滤波器、整流器、开关电源控制器、开关管、输出滤波器和负载组成。
首先，交流电输入进入输入滤波器进行滤波，以去除输入电源中的高频噪声和尖峰。
接下来，经过整流器将交流电转换为直流电。
整流器常用的有单相整流桥和三相整流桥两种类型，其作用是将输入的交流电变为经过整流的脉动直流电。
然后，经过开关电源控制器对直流电进行控制和调节。
控制器常用的有PWM控制和谐振控制两种方式。
控制器通过对开关
管进行高频开关操作，将直流电转换为高频的脉冲电流。
接着，高频脉冲电流经过开关管进行开关操作，周期性地将输入电能传递到输出环节中。
在输出环节，高频脉冲电流通过输出滤波器进行滤波，去除高频噪声和脉动，得到平滑的直流输出电能。
最后，这个直流输出电能供给给负载使用，完成电源的输入输出转换。
通过以上的工作流程，开关电源可以实现高效率、高可靠性和
高稳定性的电能转换。
它在电子设备、通信设备以及工业控制等领域得到广泛应用。
pn8112开关电源原理
pn8112开关电源原理
PN8112开关电源的工作原理如下：
1. 输入电压稳压：将输入电压进行整流和滤波，然后通过矩阵式变压器将电压调整到适当的水平。
2. 开关电源控制器：使用控制芯片进行开关电源的控制和调节。
控制器监测输出电压，通过反馈回路控制开关管的开关状态和频率，实现输出电压的稳定调节。
3. 开关功率管：控制器通过触发开关功率管的导通和关断，将输入电压转换为高频脉冲信号。
开关功率管通断的频率通常在几十千赫兹到几百千赫兹之间。
4. 电感元件：在开关功率管导通时，电感元件存储能量，在开关功率管关断时释放能量，实现输入电能的转换和传输。
5. 输出滤波电路：将开关电源输出的高频脉冲信号进行滤波和平整处理，以获得稳定的直流电压输出。
6. 输出电压反馈：将输出电压通过反馈回路反馈给控制器，控制器根据反馈信号做出调整，以保持输出电压的稳定性。
7. 保护电路：开关电源通常还会加入过流保护、过载保护、短路保护等保护电路，以保护电路和负载的安全。
开关电源原理详解
开关电源原理详解
开关电源是由开关管、变压器、滤波电感、电容和稳压电路等器件组成的电源，其工作原理是将交流电转换为直流电。
下面我们来详细了解开关电源的工作原理：
1.输入变压器：开关电源的输入变压器工作于高频状态下，将低电压高电流的输入变换成高电压低电流的输出，促使开关电源的高频开关能够实现小尺寸和高效率的要求。
2.整流电路：开关电源的整流电路负责将输入电压的交流部分转换成直流电。
整流电路通常包括一个桥式整流器，它可以同时整流正、负电压的交流信号。
3.滤波电路：由于开关电源的输出具有高频脉冲特性，需要通过滤波电路将其转换成平稳的直流电。
滤波电路主要由电感和电容组成，可以过滤高频杂波，从而保持输出电压的稳定性。
4.变换电路：开关电源的变换电路主要由开关管和变压器构成。
变换电路负责将滤波后的直流电转换成需要的电压和电流，并将其输出。
5.稳压电路：开关电源的稳压电路主要由电容和稳压芯片构成，负责保持输出电压的稳定性。
稳压电路可以根据输入电压和输出电流自动调整输出电压，以确保输出电压不会因外部负载的变化而波动。
综合以上几部分，开关电源的工作原理就是将输入电压通过整流、滤波、变换和稳压等过程，最终将输出电压转换成需要的电压和电流，以满足各种电器设备的需要。
开关电源工作原理图解
开关电源工作原理图解开关电源是一种将输入电压转换为稳定输出电压的电源装置，它通过开关管的导通和截止来控制输入电压的变化，从而实现对输出电压的稳定调节。
接下来，我们将通过图解的方式，详细解析开关电源的工作原理。
首先，我们来看一下开关电源的基本结构。
开关电源主要由输入滤波电路、整流电路、功率器件、控制电路和输出滤波电路等组成。
其中，输入滤波电路用于对输入电压进行滤波和去除杂波，整流电路将交流电转换为直流电，功率器件用于控制电压的变化，控制电路则是控制开关管的导通和截止，输出滤波电路则是对输出电压进行滤波和去除杂波。
接下来，我们来看一下开关电源的工作原理。
当输入电压加到输入滤波电路中时，首先经过滤波电路的处理，去除掉输入电压中的杂波，然后进入整流电路，将交流电转换为直流电。
接着，直流电经过功率器件的控制，通过开关管的导通和截止来控制电压的变化，最终实现对输出电压的稳定调节。
同时，控制电路起到了控制开关管的导通和截止的作用，确保输出电压的稳定性。
最后，经过输出滤波电路的处理，去除输出电压中的杂波，得到稳定的输出电压。
在开关电源的工作过程中，功率器件起着至关重要的作用。
它可以是晶体管、场效应管、双向可控硅等，根据不同的工作原理和特性，选择不同的功率器件来实现对输出电压的稳定调节。
控制电路中的控制器则是开关电源的大脑，它通过对输入电压、输出电压和电流等参数的监测和控制，来实现对开关管的精确控制，确保输出电压的稳定性和可靠性。
总的来说，开关电源通过对输入电压的控制和调节，实现了对输出电压的稳定调节，具有体积小、效率高、稳定性好的特点，被广泛应用于各种电子设备中。
通过本文的图解，相信大家对开关电源的工作原理有了更深入的了解，希望对大家有所帮助。
电源开关电源工作原理
电源开关电源工作原理电源开关是电源的一个重要组成部分，它通过控制电源的开关状态来控制电流的通断。
本文将从电源开关的工作原理、分类及应用等方面进行详细介绍。
一、电源开关的工作原理电源开关的工作原理主要涉及到两个概念：导通和断开。
当电源开关处于导通状态时，电流可以顺利通过；而当电源开关处于断开状态时，电流无法通过。
电源开关通过控制开关的导通和断开来实现电源的开关控制。
电源开关通常由开关机构和触点组成。
开关机构是电源开关的核心部分，它通过手动或自动操作来实现开关的导通和断开。
触点是控制电流通断的关键部件，它负责将电源输入端与输出端连接或隔离。
电源开关的工作原理可以简单描述为：当开关机构处于导通状态时，触点闭合，电流可以顺利通过；而当开关机构处于断开状态时，触点打开，电流无法通过。
二、电源开关的分类根据电源开关的不同特点和应用场景，电源开关可以分为多种不同类型。
常见的电源开关包括手动开关、自动开关和远程控制开关等。
1. 手动开关：手动开关是最常见的一种电源开关，它通常由一个旋钮或按钮构成，通过手动操作来实现开关的导通和断开。
手动开关广泛应用于各种电器设备中，如电灯开关、电风扇开关等。
2. 自动开关：自动开关是根据特定条件自动实现开关的导通和断开。
常见的自动开关有热开关、光敏开关、声敏开关等。
热开关是根据温度变化来控制开关状态的，光敏开关是根据光线强度来控制开关状态的，声敏开关是根据声音信号来控制开关状态的。
自动开关广泛应用于家居自动化、工业自动化等领域。
3. 远程控制开关：远程控制开关是通过无线遥控器或网络控制实现开关的导通和断开。
远程控制开关可以通过手机APP、遥控器等方式进行控制，具有方便、灵活的特点。
远程控制开关广泛应用于智能家居、智能办公等领域。
三、电源开关的应用电源开关在各个领域都有广泛的应用。
以下是几个常见的应用场景：1. 家庭电器：电源开关广泛应用于家庭电器中，如电视机、空调、冰箱等。
通过电源开关的控制，可以方便地对家电进行开关操作，提高使用便利性。
开关电源的工作原理 开关电源电路图详解
开关电源的工作原理开关电源电路图详解（开关电源）的（工作原理）开关（电源）是利用现代（电力电子）技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制(PWM)控制（IC）和（MOSFET）构成。
开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏安乘积是很小的（在导通时，电压低，（电流）大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率（半导体）器件上所产生的损耗。
与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。
脉冲的占空比由开关电源的（控制器）来调节。
一旦输入电压被斩成交流方波，其幅值就可以通过变压器来升高或降低。
通过增加变压器的二次绕组数就可以增加输出的电压值。
最后这些交流波形经过整流滤波后就得到直流输出电压。
开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。
随着随着电力（电子）技术的发展和创新，目前开关电源主要以小型、轻量和高效率的特点被广泛应用到几乎所有的电子设备，其重要性可见一斑。
基于TOP204的15V开关电源电路图图为TOP204的典型应用电路。
该电源的技术特点是输入电压为交流85～265V；输出电压为15V±2％；额定输出功率为30W；输出电压纹波不大于±50mV；线性调整率为±2％；效率为85％。
电路中，由N3、D8、C7、IC2、IC3、R1～R4和C8构成输出电压取样电路，控制IC1输出脉冲的占空比，从而实现稳定输出电压的目的。
调整C3和R5使振荡频率在30KHz-45KHz。
输出电压需要稳压。
输出电流可以达到500mA.有效功率8W、效率87%。
其他没有要求就可以正常工作。
推挽式开关电源电路图推挽式开关电源的典型电路如下图所示。

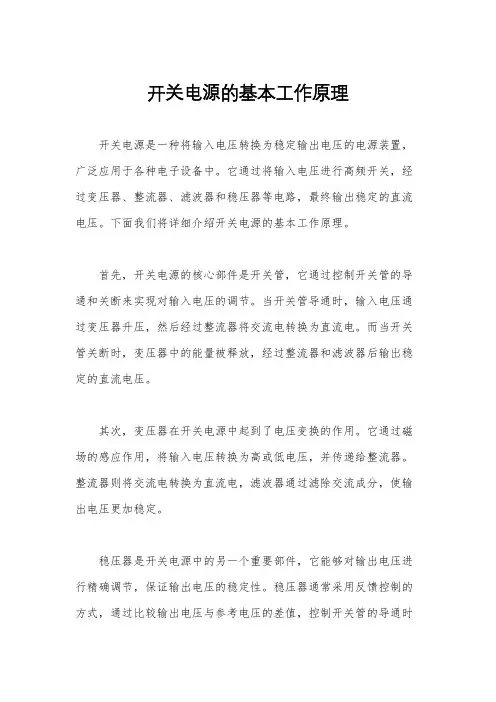

开关电源基本原理
开关电源基本原理
开关电源基本原理是利用开关元件（如MOSFET、BJT等）
通过控制开关转态，实现电能的高频开关和调节，将交流电能转换为直流电能的电源。
以下为开关电源基本工作原理的说明：
1. 输入电路：将交流电源连接到输入端，包括输入滤波电路、变压器和整流电路。
输入滤波电路主要用于滤除电源中的高频噪声，以保证整个开关电源系统的可靠性和稳定性。
2. 变压器：将输入电压经过变压器的变换，得到适合开关电源工作的中间电压。
变压器通过电磁感应原理，将输入电压高低变换，同时实现电压和电流的隔离。
3. 稳压电路：在变压器输出端经过整流后，得到的直流电压仍然可能存在波动。
稳压电路主要通过电容滤波、电感滤波和稳压器件（如稳压二极管、稳压管等）来实现输出电压的稳定。
4. 开关控制电路：开关电源的核心部分，由开关元件（如MOSFET、BJT）和驱动电路组成。
开关元件通过开关转态的
控制，实现对输入电源的高频开关和调节。
驱动电路则负责给开关元件提供正确的驱动信号，使其能够快速切换。
5. 输出电路：通过开关元件的高频开关，将输入电源的直流电能转换为高频脉冲信号。
经过输出滤波器来滤除高频脉冲，最终得到稳定的直流输出电压。
总之，开关电源通过不断切换开关元件来控制输入电源的通断，
将交流电源转换为直流电源的供电方式。
它具有高效率、小体积、轻负载等优点，广泛应用于电子设备、通信设备等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源的工作原理是:
1.交流电源输入经整流滤波成直流;
2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;
3.开关变压器次级感应出高频电压,经整流滤波供给负载;
4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.
交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;
在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;
开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;
一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源
ATX电源的主要组成部分
EMI滤波电路：EMI滤波电路主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰，在优质电源中一般都有两极EMI滤波电路。
一级EMI电路：交流电源插座上焊接的是一级EMI电源滤波器电路，这是一块独立的电路板，是交流电输入后所经过的第一组电路，这个由扼流圈和电容组成的低通网络能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。
二级EMI电路：市电进入电源板后先通过电源保险丝，然后再次经过由电感和电容组成的第二道EMI电路以充分滤除高频杂波，然后再经过限流电阻进入高压整流滤波电路。
保险丝能在电源功率太大或元件出现短路时熔断以保护电源内部的元件，而限流电阻含有金属氧化物成分，能限制瞬间的大电流，减少电源对内部元件的电流冲击。
桥式整流器和高压滤波：经过EMI滤波后的市电，再经过全桥整流和电容滤波后就变成了高压的直流电。
将输入端的交流电转变为脉冲直流电，目前有两种形式，一种是全桥就是把四个二极管封装在一起，一种是用4个分立的二极管组成桥式整流电路，作用相同，效果也一样。
一般说来，在全桥附近应该有两个或更多的高大桶状元件，即高压电解电容，其作用是将脉动的直流电滤除交流成分而输出比较平稳的直流电。
高压电解电容的使用与开关电路的设计有密切关系，其容量往往是以往电源评测时的焦点，但实际上它的容量和电源的功率毫无关系，不过增大它的容量会减小电源的纹波干扰，提高电源的电流输出质量。
PFC电路：PFC电路称为功率因素校正或补偿电路，功率因素越高，电能利用率就越大。
目前PFC电路有两种方式，一种是无源式PFC，又称被动式PFC，一种是有源式PFC，又称主动式PFC。
无源式PFC是通过一个工频电感来补偿交流输入的基波电流与电压的相位差，迫使电流与电压相位一致，无源PFC效率较低，一般只有65%-70%，且所用的工频电感又大又笨重，但由于成本低，仍有许多ATX电源采用这种方式。
有源PFC是由电子元器件组成的，体积小，重量轻，通过专用的IC去调整电流波形的相位，效率大大提高，达95%以上，但由于成本较高，通常只能在高级应用场合才能看到。
开关三极管与开关变压器：开关电源顾名思义其核心就是开关二字。
开关三极管和开关变压器是开关电源的核心部件，通过自激式或他激式使开关管工作在饱和、截止（即开、关）状态，从而在开关变压器的副绕组上感应出高频电压，再经过整流、滤波和稳压后输出各种直流电压。
开关三极管和开关变压器是ATX电源的核心部件，其质量直接影响电源的好坏和使用寿命，尤其是开关三极管，工作在高反压状态下，没有足够的保护电路，很容易击穿烧毁。
开关管的品质直接决定了电源的稳定性，它也是电源中主要的发热元件，拆开电源后看到的主散热片上的两个晶体管就是开关管。
影响高频开关变压器性能的因素包括铁氧体的效率、磁芯截面积的大小和磁隙的宽度，截面积过小的变压器容易产生磁饱和而无法输出较大的功率，各个绕组的匝数直接影响输出的电压，通常我们无法具体的掌握这些参数，所以无法准确的判断变压器到底能输出多大的功率，只有通过电子负载机测量才能知道，另外，开关变压器的输出端虽然很多，但其中的某些输出端使用的却是相同的绕组，比如+3.3VDC和+5VDC就是这样，所以当+3.3VDC输出最大电流时+ 5VDC就无法输出很大的电流了，所以我们不能将电源各个输出端的功率进行简单的累加。
除主变压器外，一般电源内还应有两个小变压器，其中一个将开关电路控制信号进行放大以驱动开关管进行工作，同时还可以将开关管工作的高压区和集成电路工作的低压区进行物理隔离。
另外一个完全是一套独立的小型开关电源，这就是我们所说的待机电路，其输出的电压为电源的主电路供电，同时通过+5V StandBy端输出到主板来实现唤醒功能。
低压整流滤波电路：经过高频开头变压器降压后的脉动电压同样要使用二极管和电容进行整流和滤波，只是此时整流时的工作频率很高，必须使用具有快速恢复功能的肖特基整流二极管，普通的整流二极管难当此任，而整流部分使用的电容也不能有太大的交流阻抗，否则就无法滤除其中的高频交流成分，因此选择的电容不但容量要大，还要有较低的交流电阻才行，此外还能见到1、2个体积硕大的带磁心的电感线圈，与滤波电容一起滤除高频的交流成分，保证输出纯净的直流电。
由于低压整流端需要输出很大的电流，所以整流二极管同样会产生大量的热量，这些二极管与前面的开关管都需要单独的散热片进行散热，电源中另一个散热片上所固定的就是这些元件。
从这些元件输出的就是各种不同电压的输出电流了。
稳压和保护电路：稳压电路通常是从电源输出端的输出电压取样出部分电压与标准电压作比较，比较出的差值经过放大后去驱动开关三极管，调节开关管的占空比，从而达到电压的稳定。
保护电路的作用是通过检测各端输出电压或电流的变化，当输出端发生短路、过压、
过流、过载、欠压等到现象时，保护电路动作，切断开关管的激励信号，使开关管停振，输出电压和电流为零，起到保护作用
