脱硫玻璃鳞片衬里的防腐特点
玻璃鳞片的应用范围及防腐优点
玻璃鳞片的应用范围及防腐优点玻璃鳞片作为一种特殊的防腐蚀颜料，用于防腐涂料中，具有优异的防腐性能，成为值得人们青睐的新型防腐材料。
玻璃鳞片的应用范围：玻璃鳞片涂料可广泛用于：石油、石化输油管线、贮罐、设备、海洋设施、海上钻井平台、化工厂的各种设备、管道、地坪；舰船甲板、煤气厂的贮气柜及输气管；冶金发电厂的排烟脱硫装置，还可作为玻璃钢设备的防渗层。
玻璃鳞片防腐的优点：1、受介质、气体、水蒸汽的渗入远小于普通的玻璃钢。
不容易产生介质扩散，可有效地避免底蚀、分散、鼓泡、剥离等物理破坏。
2、硬化时收缩率小。
由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小，故粘结强度不会因热胀而衰减，热稳定性好。
3、耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。
4、修复性好。
使用几年后，破坏处只需要简单处理，即可修复。
5、对防护面适应性强，尤其适合于复杂表面的防腐。
6、施工性好。
鳞片防腐可用喷涂、滚涂、刮涂等多种方法施工。
整体性好，且现场配料方便，可室温固化及热固化。
烟气脱硫,由于烟气中存在着大量二氧化硫和其它腐蚀介质,烟气脱硫装置时时承受着多种化学介质的侵蚀.同时烟气脱硫装置系统庞大,维修困难.为了保证烟气脱硫装置的长期正常运行,维修困难.为了保证烟气脱硫装置的长期正常运行,采用的防腐蚀材料有不锈钢,高合金复合钢板,橡胶以及玻璃鳞片衬层涂料等。
火力发电厂中使用的煤含有硫,在燃烧过程中产生二氧化硫,排放后严重影响大气环境,迫于环境的压力,烟气脱硫简称"FGD")已经是火电厂控制二氧化硫控制的主要手段.因此FGD烟气脱硫装置在很多电厂中成为了必不可少的配套项目,以前建设时没有的,现在也开始安装烟气脱硫装置。
因此在选择具有良好耐腐蚀性能树脂基体的同时,应采取有效的措施来减弱、减缓腐蚀介质或水蒸汽的渗透作用。
一般的涂料通常都不能耐高温强酸的烟气脱硫严酷的腐蚀环境，最好的涂料是使用耐化学性强，又具有耐温性能的乙烯酯玻璃鳞片涂料。
玻璃钢防腐与玻璃鳞片防腐

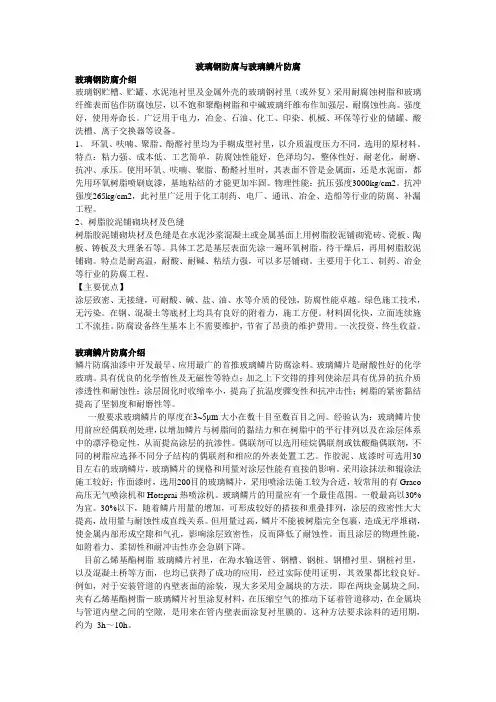

玻璃钢防腐与玻璃鳞片防腐玻璃钢防腐介绍玻璃钢贮槽、贮罐、水泥池衬里及金属外壳的玻璃钢衬里（或外复）采用耐腐蚀树脂和玻璃纤维表面毡作防腐蚀层，以不饱和聚酯树脂和中碱玻璃纤维布作加强层，耐腐蚀性高。
强度好，使用寿命长。
广泛用于电力，冶金、石油、化工、印染、机械、环保等行业的储罐、酸洗槽、离子交换器等设备。
1、环氧、呋喃、聚脂、酚醛衬里均为手糊成型衬里，以介质温度压力不同，选用的原材料。
特点：粘力强、成本低、工艺简单，防腐蚀性能好，色泽均匀，整体性好，耐老化，耐磨、抗冲、承压。
使用环氧、呋喃、聚脂、酚醛衬里时，其表面不管是金属面，还是水泥面，都先用环氧树脂喷刷底漆，基地粘结的才能更加牢固。
物理性能：抗压强度3000kg/cm2。
抗冲强度265kg/cm2，此衬里广泛用于化工制药、电厂、通讯、冶金、造船等行业的防腐、补漏工程。
2、树脂胶泥铺砌块材及色缝树脂胶泥铺砌块材及色缝是在水泥沙浆混凝土或金属基面上用树脂胶泥铺砌瓷砖、瓷板、陶板、铸板及大理条石等。
具体工艺是基层表面先涂一遍环氧树脂，待干燥后，再用树脂胶泥铺砌。
特点是耐高温，耐酸、耐碱、粘结力强，可以多层铺砌。
主要用于化工、制药、冶金等行业的防腐工程。
【主要优点】涂层致密、无接缝，可耐酸、碱、盐、油、水等介质的侵蚀，防腐性能卓越。
绿色施工技术，无污染。
在钢、混凝土等底材上均具有良好的附着力，施工方便。
材料固化快，立面连续施工不流挂。
防腐设备终生基本上不需要维护，节省了昂贵的维护费用。
一次投资，终生收益。
玻璃鳞片防腐介绍鳞片防腐油漆中开发最早、应用最广的首推玻璃鳞片防腐涂料。
玻璃鳞片是耐酸性好的化学玻璃。
具有优良的化学惰性及无磁性等特点；加之上下交错的排列使涂层具有优异的抗介质渗透性和耐蚀性；涂层固化时收缩率小，提高了抗温度骤变性和抗冲击性；树脂的紧密黏结提高了坚韧度和耐磨性等。
一般要求玻璃鳞片的厚度在3~5μm大小在数十目至数百目之间。
经验认为：玻璃鳞片使用前应经偶联剂处理，以增加鳞片与树脂间的黏结力和在树脂中的平行排列以及在涂层体系中的漂浮稳定性，从而提高涂层的抗渗性。
玻璃鳞片的防腐原理

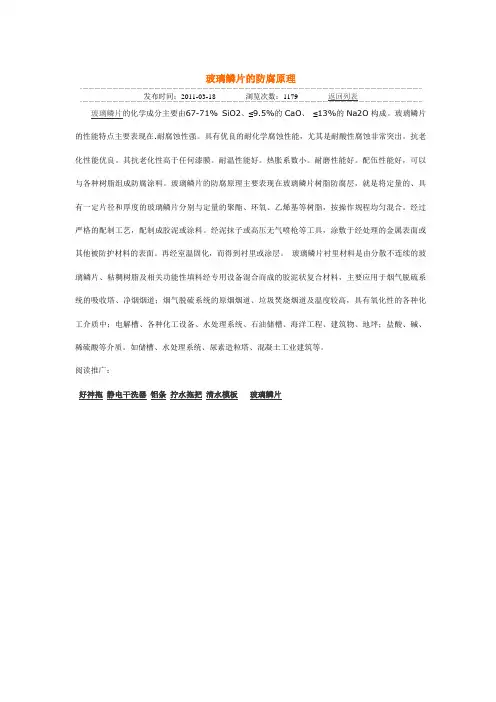

玻璃鳞片的防腐原理
发布时间：2011-03-18 浏览次数：1179 返回列表
玻璃鳞片的化学成分主要由67-71% SiO2、≤9.5%的 CaO、 ≤13%的 Na2O 构成。
玻璃鳞片 的性能特点主要表现在.耐腐蚀性强。
具有优良的耐化学腐蚀性能，尤其是耐酸性腐蚀非常突出。
抗老 化性能优良。
其抗老化性高于任何漆膜。
耐温性能好。
热胀系数小。
耐磨性能好。
配伍性能好，可以 与各种树脂组成防腐涂料。
玻璃鳞片的防腐原理主要表现在玻璃鳞片树脂防腐层，就是将定量的、具 有一定片径和厚度的玻璃鳞片分别与定量的聚酯、环氧、乙烯基等树脂，按操作规程均匀混合。
经过 严格的配制工艺，配制成胶泥或涂料。
经泥抹子或高压无气喷枪等工具，涂敷于经处理的金属表面或 其他被防护材料的表面。
再经室温固化，而得到衬里或涂层。
玻璃鳞片衬里材料是由分散不连续的玻 璃鳞片、粘稠树脂及相关功能性填料经专用设备混合而成的胶泥状复合材料，主要应用于烟气脱硫系 统的吸收塔、净烟烟道；烟气脱硫系统的原烟烟道、垃圾焚烧烟道及温度较高，具有氧化性的各种化 工介质中；电解槽、各种化工设备、水处理系统、石油储槽、海洋工程、建筑物、地坪；盐酸、碱、 稀硫酸等介质。
如储槽、水处理系统、尿素造粒塔、混凝土工业建筑等。
阅读推广： 好神拖 静电干洗器 铝条 拧水拖把 清水模板 玻璃鳞片
。
玻璃鳞片原理
玻璃鳞片原理
玻璃鳞片是一种由玻璃碎片制成的薄片，其厚度通常在5微米左右。
这种薄片被广泛用于防腐涂料中，以提供额外的保护层。
以下是玻璃鳞片的工作原理：
1. 重叠排列：当玻璃鳞片嵌入涂层中时，它们会以重叠的方式排列，形成一种屏障。
这种结构可以阻碍腐蚀介质（如氧气、水或化学物质）的渗透，从而减缓或防止基材的腐蚀。
2. 减少渗透途径：由于玻璃鳞片的重叠排列，腐蚀介质在涂层中的渗透路径变得曲折和长距离。
这增加了腐蚀介质到达基材所需的穿透时间和能量，从而延长了腐蚀介质到达基材的时间，提高了涂层的防腐蚀性能。
3. 机械隔离：玻璃鳞片的硬度和抗刮擦性使其能够抵抗物理和化学侵蚀，进一步保护基材免受外部因素的损害。
4. 热膨胀系数匹配：玻璃鳞片与常用的基材（如金属或混凝土）的热膨胀系数相匹配，这意味着在温度变化时，涂层不易开裂或脱落。
5. 低孔隙率：玻璃鳞片涂料具有较低的孔隙率，这减少了水分和化学物质进入基材的机会，从而增强了涂层的保护性能。
总的来说，玻璃鳞片通过重叠排列、曲折的渗透路径、机械隔离、热膨胀系数匹配和低孔隙率等机制，有效地提高了涂层的防腐蚀性能。
这种材料在各种工业环境和海洋环境中得到了广泛应用，为各种基材提供了有效的保护。
脱硫塔内壁玻璃鳞片内防腐施工方案
脱硫塔内壁玻璃鳞片内防腐施工方案脱硫塔是燃煤电厂中用于减少烟气中二氧化硫含量的重要设备。
由于脱硫塔内壁与烟气接触长时间，容易受到腐蚀，因此需要施工一层玻璃鳞片内防腐材料来延长脱硫塔的使用寿命。
一、施工前准备工作1.设计方案：根据脱硫塔的大小和形状，制定合理的施工方案。
考虑到施工的环境和条件，选择合适的材料和施工工艺。
2.玻璃鳞片材料准备：选择高硼硅玻璃鳞片作为内防腐材料。
这种材料具有高强度、优良的抗酸碱性能和耐高温特性。
3.检查脱硫塔内壁情况：检查脱硫塔内壁的腐蚀情况，清除表面污垢和铁锈。
如发现裂缝或孔洞，需要进行修复。
4.脱硫塔塔体保护：在施工期间，需要保护脱硫塔的塔体和附属设备不受损坏。
避免人为和机械因素对设备的破坏。
二、施工步骤1.砂浆粘接：先在脱硫塔内壁喷涂一层特种砂浆，用于粘接玻璃鳞片。
2.玻璃鳞片安装：将预先准备好的玻璃鳞片均匀地贴附在脱硫塔内壁上，注意不要留有空隙和缝隙。
3.玻璃鳞片固定：使用特殊的固定胶将玻璃鳞片牢固地固定在脱硫塔内壁上，确保其牢固性和密封性。
4.玻璃鳞片表面处理：将固定好的玻璃鳞片表面进行处理，使其表面平整光滑，并保证其整体性和美观性。
5.完工检查：施工完成后，对整个脱硫塔进行检查，确保玻璃鳞片的固定牢固，无空隙和损坏。
三、质量控制1.施工班组：选派有经验的施工人员进行施工，安排专人负责施工监督和质量控制。
2.材料检查：对采购的高硼硅玻璃鳞片进行质量检查和入库管理，确保材料质量合格。
3.施工监督：对施工过程中的每个环节进行监督和抽查，及时发现问题并进行处理。
4.施工记录：做好施工过程中的记录工作，包括材料使用情况、施工日期、施工人员等，方便追溯和质量管理。
总结：玻璃鳞片内防腐施工是一项重要的工程，能够有效保护脱硫塔内壁不受腐蚀。
施工方案的制定和施工步骤的执行对确保施工质量至关重要，同时质量控制是保证工程质量的关键措施。
玻璃鳞片防腐技术
XG-1高氯化聚乙烯玻璃鳞片防腐漆一、组成与特性1. 由高氯化聚乙烯树脂和玻璃鳞片组成，属于厚浆型超长效防料使用期高达10-20年。
含有玻璃鳞片的防腐涂料普通涂料在玻璃鳞片防腐涂料中，扁平状鳞片在树脂中重叠平行排列象块块瓦片，又如层层盔甲，形成致密的防渗透层。
经电子显微镜观察，一毫米厚的涂料中约有160层玻璃鳞片，所以玻璃鳞片涂料称之为“带盔甲的涂料”。
各种腐蚀介质由涂层表面渗透到被保护的底材表面需要拐弯抹角地走曲折的道路，大大地延长了介质渗透时间，实际上就相当于增加了涂层厚度。
另外，涂层内大量的玻璃鳞片形成了许多小区域，使树脂的微裂纹，微气泡相互分离，这就大大减慢了介质的渗透速度，使渗透速率显著缩小。
所以玻璃鳞片涂料的抗水蒸气渗透性比普通环氧涂料高5-15倍，比环氧玻璃钢高4倍，比橡胶衬里更好。
2.由于大量玻璃鳞片的存在，使下玻璃鳞片涂料衬里的热膨胀系数与橡胶衬里相比更接近于钢铁的热膨胀系数，所以玻璃鳞片涂料能承受使用过程中的温度剧变。
3.玻璃鳞片涂料的硬化收缩率低于玻璃钢，所以存在于涂层于底材界面的内应力也随之明显减少，有助于抑制涂层龟裂、剥落现象出现，使其施工质量易于保证，避免了玻璃钢衬里常因施工质量不良而造成的大面积脱落。
4.玻璃鳞片涂料衬里在温度到100℃时，其粘接强度仍能维持常温下粘接强度的70％以上，而橡胶衬里当温度增加到80℃左右时，其粘接强度会突然下降。
可见玻璃鳞片涂料能较好地经受热冲击作用。
5. 玻璃鳞片涂料若局部产生缺陷，维修很容易，新的涂层与旧的涂层容易成为一体，并能保证相同厚度，可修复性远远超过橡胶衬里。
6. 涂层的硬度和耐磨性极好，其耐磨性比普通醇酸材料高2.5倍。
7. 含因量高，一般涂层厚度只要达到400微米以上就有长期保护效果。
8. 与传统的双组份环氧和不饱和树脂玻璃鳞片涂料相比，本产品为单组份涂料，使用方便，可刷涂、滚涂、喷涂等。
二、产品用途l、海洋工程中的设备、建筑物、海上钻井平台(特别适用海水飞溅区的腐蚀部位)，船舶水线部位等。
火电厂烟气脱硫玻璃鳞片防腐内衬初探
２ 石灰 石一 石 膏湿 法烟 气脱 硫 工艺 流 程 和
口至主烟道接 口段烟道 、 旁路烟道 、 Ｇ 事故 浆液 Ｇ Ｈ、 箱及 其 他浆 液 箱 池 及 坑 等 。从 这 些 Ｆ Ｄ装 置 各 区 Ｇ
域 的防腐 内衬结构的设计上去初步探讨玻璃鳞片衬 里 （ ｌ ｅ ｌ ｓ ｉ ｒ简称 “ Ｇ ” 组成及耐腐蚀特 Ｆａ ａ ｎ ， ｋ Ｇ ｓＬ ｅ ＦＬ ） 性 和施 工技 术 。
维普资讯
Байду номын сангаас
２０ ０ ７年第 ２期
《 贵州 电力技术》
（ 第９ 总 ２期 ）
火 电厂烟气脱硫玻璃鳞 片防腐 内衬初探
贵州星云环保有 限公 司 李
摘 要
冰
［２０２ ５００ ］
针对某 火电厂烟气脱硫 工程项 目， 本文简要 的描述 了具 有典 型性 的 Ｖ Ｇ Ｅ Ｆ玻璃 鳞片防腐 内衬材料 的组 成
入 主 烟道 从 大 气 中排 放 。烟 气 中 的 Ｓ Ｎ ｘ ＨＦ Ｏ 、Ｏ 、 、
ＨＩ Ｃ 或其它有害化学成份在高温状态下 与某些化学
介 质 相遇 ， 发生 化学 反应 ， 并 产生 Ｈ Ｓ ．ＨＣ、 Ｆ等 Ｏ 、 ＩＨ
溶液或其它化合 物（ ＣＳ ． 在脱硫装置 内形 如 ａＯ 等） 成化学腐蚀和电化学腐蚀 ， 烟气温度也 同时降低到 露点以下 ， 就给脱硫装置带来 了露点腐蚀 问题。 这 脱硫系统 中固体物、 烟气 中的固体颗粒 （ 如灰尘） 都 将会产生磨损腐蚀 ， 停车时的结 晶腐蚀 比运行 时更 为严重。烟气吸收塔入 口温度可高达 １０ ， ６ ℃ 且有 定 的干 、 界 面 ； 收 塔 出 口烟 温 较 低 ， ４ 湿 吸 为 ５—
玻璃鳞片防腐汇总
玻璃鳞片防腐汇总什么是玻璃鳞片防腐？玻璃鳞片防腐，是一种新型的防腐技术，也被称为玻璃鳞片涂料。
它是由无机玻璃瓷釉材料制成的涂料。
该涂料具有良好的耐腐蚀性能和提高设备使用寿命的效果。
玻璃鳞片防腐的优点1.耐腐蚀性强，可以有效阻止化学腐蚀和氧化腐蚀。
2.具有良好的防水性能，可以有效地保护设备、构件等不受水分腐蚀影响。
3.具有较高的温度抗性，可在高温环境下保护设备。
4.颜色丰富，并且能够长时间保持颜色鲜艳不变。
5.施工过程简单，不需要烘干等特殊工艺，可节省时间和成本。
玻璃鳞片防腐的应用场景玻璃鳞片防腐技术广泛应用于以下行业：1.石油化工行业，用于石油管道、化工设备、储罐等防腐。
2.食品加工业，用于食品厂房、管道等设备的防腐。
3.造纸工业，用于纸浆输送管道、设备的防腐。
4.电力行业，用于电站防腐、输电线路、变电站设备的防腐。
5.医药行业，用于药厂厂房、设备的防腐。
玻璃鳞片防腐的施工步骤1.表面处理：对需要防腐的物体进行除锈、打磨等表面处理。
2.底涂：用底涂进行涂覆，使表面更加牢固。
3.中涂：进行中涂处理，强化防腐效果。
4.主涂：进行主涂处理，增加耐腐蚀性能。
5.静置：静置一段时间，等待涂层成型。
6.检查：对涂层进行检验，确定涂层是否达到预期效果。
7.完工：完成施工。
玻璃鳞片防腐的注意事项1.施工时需要穿戴好工作服、手套等安全防护用品。
2.在施工过程中要注意通风换气，避免毒气的累积。
3.严格控制涂料的用量和稠度，做好涂布质量控制，确保涂层均匀。
4.对于长时间储存的罐体等设备，在施工前要进行清洗和除油。
5.对于施工现场的环境保护要做好垃圾的处理和清理，保持施工区干净整洁。
玻璃鳞片防腐技术为各行业提供了可靠的防腐解决方案。
在施工过程中，需要注意各种安全措施和质量监控，以确保涂层效果的达到预期目标。
脱硫塔改造玻璃鳞片防腐施工工艺
工程技术・229・脱硫塔改造玻璃鳞片防腐施工工艺霍继生丁泓竣王磊中国石油天然气第一建设公司河南洛阳471023摘要本文以脱硫塔改造内壁玻璃鳞片防腐及修复为例，介绍了玻璃鳞片内衬的施工工艺。
关键词玻璃鳞片防腐中图分类号:TG174文献标识码:B文章编号：1672-9323(2019)02-0229-021工程概况随着环保排放限值要求的进一步提高，某石化公司须对现有烟气脱硫设施进行升级改造，在原氨法脱硫的基础上改造设计为石灰-石膏法脱硫工艺,以满足排放限值要求。
此次改造涉及脱硫塔塔壁和支撑梁两部分玻璃鳞片施工内容。
2玻璃鳞片涂料特点玻璃鳞片是一种5微米厚的玻璃碎片。
它是由1200P 以上的熔融中碱玻璃，经吹泡、冷却、粉碎、筛选及碾磨等工艺步骤所制得。
以这种玻璃鳞片作为填料的防腐涂层，具有很高的粘结力和优良的耐化学药品及抗老化性能。
施工后的玻璃鳞片涂料中，横纵比高达30-120的扁平型的玻璃鳞片在树脂中呈平行重叠排列的宫式结构，从而形成致密的防渗层结构。
腐蚀介质在固化后的树脂中的渗透必须经过无数条曲折的途径，因此在一定厚度的耐腐蚀层中，腐蚀渗透的距离大大的延长，相当于有效地增加了玻璃鳞片防腐层的厚度。
玻璃鳞片涂料施工简单，可用刷涂、滚筒涂和高压无气喷涂。
涂装前必须进行表面处理，除油后用喷砂、喷丸进行去锈及粗化处理。
3主要施工工艺3.1施工准备在安装施工作业前，要严格按照《玻璃鳞片衬里施工技术条件》,设计图纸说明等要求，编制专项的《玻璃鳞片涂料施工技术方案》，并对所有施工人员进行详细的技术交底，确保施工的质量符合施工设计的要求。
对进场材料质量合格证明文件、检验报告等进行检查，确保其品种、规格、性能等符合现行国家产品标准和设计要求。
开启后，不应存在结皮、结块、凝胶等现象。
3.2玻璃鳞片施工本次改造玻璃鳞片施工分为两部分:第一部分为塔壁施工为塔内正常工序施工;第二部分为支撑梁,采取工厂化预制施工，脱硫塔内安装。
脱硫工程中耐腐蚀材料的选择
脱硫工程中耐腐蚀材料的选择金属材料每年因腐蚀给国家经济能够带来巨大的损失。
据统计，每年因腐蚀损失的钢材约占冶炼出的十分之一。
我国目前粗钢产量居世界第一，2015年我国钢材产量11.23亿吨，但是因腐蚀损失就约1亿吨，这是一笔惊人的财富。
本文主要讨论了脱硫装置的腐蚀保护的重要性和措施。
分别对脱硫装置的烟气系统、吸收剂制备系统、吸收塔的防腐以及管道的选择分别做详细的论述。
标签：腐蚀材料；脱硫装置；烟气系统；制备系统金属腐蚀能够造成设备损失、生产停顿、仪表失灵等，其损失远超过金属本事的价值，其价值更为巨大。
因此有人认为腐蚀的危害超过了自然灾害。
烟气脱硫装置的设计中设备的防腐材料选择、施工方案的制定，以及运行维护都是需要重点关注的环节。
以下图片是我公司所建工程某机组吸收塔喷淋管支撑梁冲刷磨损及处理情况：主要集中在最上层喷淋管支撑梁冲刷磨损，这根梁上南侧有8处磨损。
通过以上图片可见吸收塔内部环境恶劣，如果防腐工作不做好，将会出现吸收塔设备破损，甚至坍塌的后果。
通过多年的建设及运行经验，我公司已对脱硫防腐总结了一套很有效的经验。
1 烟气系统烟气系统在处理防腐时需区分原烟气、净烟气。
原烟气侧从锅炉引风机出口的烟气温度一般为120度到150度，这部分烟气由于烟温较高，所以SO2、NO2等成分不会对烟道造成腐蚀，但是在吸收塔入口处，烟道的干湿界面部分会产生巨大的腐蚀，所以对干湿界面需要进行特殊处理，目前我们采用的处理方式为直接在烟道钢板上加装1.5mm后的1.4529及1.4573以上的不锈钢，或者在钢板上衬高温酚醛乙醛基酯玻璃鳞片加耐高温耐酸碳砖20mm以上。
由于后一种方案造价较低，耐腐蚀效果也比较理想，所以我们在业主同意的基础上通常采用这种。
净烟气侧的烟气从吸收塔出口的温度一般在50度左右，所以从吸收塔出口至湿式电除尘到烟囱的部分都需进行防腐处理。
这部分烟道采用中温环氧乙烯基酯玻璃鳞片进行防腐，湿式电除尘内部采用C276哈氏合金钢，烟囱内部需进行喷涂防腐处理。
玻璃鳞片防腐方案
玻璃鳞片防腐方案近年来，玻璃鳞片防腐技术被广泛运用在建筑、地下管道、船舶等领域中，取得了较好的防腐效果。
作为一种新型的防腐材料，玻璃鳞片具有多种优点，但同时也存在着一些问题。
本篇文章将介绍玻璃鳞片防腐技术的发展历程、优缺点及应用前景，并深入探讨玻璃鳞片防腐方案。
一、玻璃鳞片防腐技术的发展历程玻璃鳞片防腐技术最初是由德国人研发的。
1960年代初期，德国学者在研究金属材料防腐方案中发现玻璃鳞片的抗腐蚀性能显著，于是将其运用于工业领域。
1970年代，法国也开始研究玻璃鳞片防腐技术，并取得了显著的技术成果。
20世纪80年代，随着我国工业经济的发展，玻璃鳞片防腐材料开始进入中国市场，迅速受到广泛应用。
二、玻璃鳞片防腐技术的优缺点玻璃鳞片防腐技术相比于传统的基涂料防腐涂层具有以下优点：1、玻璃鳞片的抗腐蚀性能显著，可以保持较长时间的耐用性。
2、由于玻璃鳞片具有良好的负荷分散能力，因而具有较好的机械强度和抗撞击性能。
3、玻璃鳞片防腐材料的配方相对稳定，不会因为环境因素导致化学反应。
4、玻璃鳞片材料具有一定的防火性能，能够有效消防火灾。
尽管玻璃鳞片防腐技术具有多项优点，但也存在一些问题：1、玻璃鳞片防腐材料的制作过程比较复杂，生产成本较高。
2、由于玻璃鳞片的表面不光滑，其防污性能较差。
3、玻璃鳞片在大气污染、紫外线等环境因素的作用下，会发生颜色的变化，影响美观度。
三、玻璃鳞片防腐技术的应用前景随着工程技术的发展，越来越多的建筑、地下管道、船舶等领域开始采用玻璃鳞片防腐技术。
同时，随着我国的环保意识日益提高，玻璃鳞片防腐技术的前景也越来越广阔。
玻璃鳞片防腐材料可以直接涂覆在钢结构表面，避免了一些传统防腐涂层在运输、贮存或使用过程中可能出现的问题，同时可以节省大量的人力和物力成本。
此外，玻璃鳞片防腐材料的颜色多样化，可以为建筑物提供更加丰富的色彩选择，增强建筑的美观程度。
四、玻璃鳞片防腐方案的探讨根据现有的玻璃鳞片防腐技术发展状况，结合国内外的实际情况，可以提出以下玻璃鳞片防腐方案：一、材料选择玻璃鳞片防腐材料的质量和品种直接影响工程的防腐质量和施工效果。
脱硫吸收塔防腐方案
脱硫吸收塔防腐方案一、脱硫吸收塔的“腐蚀烦恼”咱们这个脱硫吸收塔啊，就像一个在恶劣环境里工作的小战士，老是被腐蚀这个大坏蛋欺负。
为啥会被腐蚀呢？主要是因为里面的那些脱硫浆液啊，又酸又有各种化学成分，时间一长，塔体就像被小虫子慢慢蛀掉一样，很容易坏掉。
而且塔里面还有气体冲刷，就像一阵一阵的小旋风在捣乱，这也让腐蚀变得更严重。
二、防腐的“超级装备”# （一）防腐涂料。
1. 底漆。
咱们得先给吸收塔穿上一层坚固的“内衣”，这就是底漆。
底漆要选那种对金属表面有超强附着力的，就像胶水一样紧紧粘在塔体上。
比如说环氧富锌底漆，里面的锌粉就像一个个小卫士，可以先牺牲自己，保护塔体不被腐蚀。
在涂底漆之前，一定要把塔体表面清理得干干净净，不能有一点灰尘、铁锈或者油污。
这就好比给小战士洗澡，得洗得彻彻底底，不然底漆可就粘不牢啦。
2. 中间漆。
中间漆就像是在底漆和面漆之间的“铠甲”，增加整个防腐层的厚度和强度。
像环氧云铁中间漆就很不错，那些云母氧化铁就像一片片小盾牌，层层叠叠的，把腐蚀的力量分散掉。
3. 面漆。
# （二）玻璃鳞片胶泥。
1. 玻璃鳞片的厉害之处。
这玻璃鳞片胶泥可就像是给吸收塔穿上了一层由无数小镜子组成的铠甲。
玻璃鳞片一片片的，排列得整整齐齐，就像鱼鳞一样，把腐蚀物质挡在外面。
而且它本身化学性质很稳定，不容易被那些酸性的脱硫浆液腐蚀。
2. 施工要点。
施工的时候可得小心啦，要一层一层地涂，每一层都要保证厚度均匀。
就像做蛋糕一样，一层一层地往上加，这样才能保证这个“玻璃鳞片铠甲”既坚固又完整。
# （三）橡胶衬里。
1. 橡胶的保护能力。
橡胶衬里就像是给吸收塔裹上了一层厚厚的橡胶皮。
这种橡胶有很好的柔韧性和密封性，可以很好地防止脱硫浆液渗透到塔体里面。
而且橡胶本身对一些化学物质有很强的抵抗能力。
2. 贴合要求。
在贴橡胶衬里的时候，要确保它和塔体贴合得严严实实的，不能有一点气泡或者缝隙。
这就像给手机贴膜一样，要是有气泡，那就容易进水或者进灰尘，橡胶衬里要是有缝隙，腐蚀物质就会钻进去啦。
防腐玻璃鳞片涂料介绍
防腐玻璃鳞片涂料介绍.一．玻璃鳞片的特性以具有很好的耐化学性能玻璃鳞片作为主要防锈颜料的涂料，称之为玻璃鳞片涂料。
玻璃鳞片涂料由美国的Owens-Corning玻璃纤维公司在二十世纪50年代成功开发应用于混凝土底材和钢管的内衬等。
60年代美国很多公司开发了一系列玻璃鳞片涂料，包括环氧煤沥青涂料。
60年代末日本也引入了这项玻璃鳞片涂料技术。
欧洲市场上在1970年也开始应用玻璃鳞片涂料。
玻璃鳞片的厚度在2－5微米，这样能保证在涂料中有数十层的鳞片排列，形成涂层内复杂曲折的渗透扩散路径，其原理与铝粉与云铁在涂层中一样，使得腐蚀介质的扩散渗透路线变得相当曲折弯曲，很难渗透到基材。
玻璃鳞片片径纵横越大，涂层的抗渗透性能越强。
v用硅烷偶联剂对玻璃鳞片进行处理，可以提高其强度、耐冲击性能和耐蚀耐磨性，而且明显加强了玻璃鳞片与树脂之间的粘结力，这样也相应地有效增加了涂层的抗渗透性和耐水性。
一般的涂料在液相介质中和温度较高的地方，很难抵挡住腐蚀介质的扩散渗透，而玻璃鳞片把涂层分割成了许许多多的小空间，固化后收缩率小，大大降低了涂层的收缩应力，减少各接触面的残余应力，增加了附着力。
`加上良好的耐热耐寒性能，突出的耐磨性能和其它机械性能，配合优良性能的树脂，组成的玻璃鳞片涂料，有着优异的重防腐蚀性能。
二．玻璃鳞片涂料玻璃鳞片涂料常见树脂有氯化橡胶、氯磺化聚乙烯、环氧树脂、环氧煤沥青、酚醛环氧树脂（NOVLAC）、不饱和聚酯树脂和乙烯酸树脂等。
1．环氧玻璃鳞片涂料环氧玻璃鳞片涂料的一般性能同环氧树脂涂料一样。
溶剂型的体积固体份也在80％左右，一次喷涂可以达到干膜厚度200~400微米，固化温度10℃以上。
钢材要求喷砂处理到Sa 2 ?, 可以直接喷涂2×250微米。
如果要求达到最佳的防锈性能，可以在喷砂后的底材上先喷涂一道环氧富锌底漆，要求膜厚不超过25微米，为了达到这个效果，可以对环氧富锌底漆进行20－40％稀释。
玻璃鳞片防腐施工工艺
玻璃鳞片防腐施工工艺玻璃鳞片在涂层中基本处于平行紧密排列，形成层层屏障，对基材起到长期保护作用具有防锈能力强，性能稳定，遮盖力强，漆膜平整、坚韧、封闭性好，抗渗性能优展示，具有良好的附着力和耐热、耐水、耐碱、耐化学腐蚀性能适用于化工、石油设备的管、罐及金属结构表面防腐蚀用。
烟气脱硫装置极优良的耐腐蚀介质的渗透性；受介质、气体、水蒸气的渗入远小于普通玻璃钢。
不容易产生介质扩散，可有效地避免底部腐蚀、鼓包、剥离等物理破坏。
(1)优良的耐磨损性；(2)固化时收缩率小，热膨胀系数小；(3)衬里与基体的粘结性好，耐温度剧变性好；(4)良好的施工工艺性，可采用喷、辊、刷等工艺，修补容易。
(5)硬化时收缩率小。
由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小、故粘接强度不会因热胀而衰减，热稳定性好。
(6)耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。
(7)修复性好。
使用几年后，破损处只需简单处置惩罚，即可修补。
(8)对防护面适应性强，尤其适合于复杂表面的防腐。
(9)施工性好。
鳞片防腐可用喷涂、滚涂、刮涂等多种方法施工。
整体性好，且现场配料方便、可室温固化及热固化。
(2)施工请求：1)首先将两组份按A：B=100：1配兑好，冬季施工时为100：3.搅匀熟化10分钟后涂刷，配制后使用期(25℃)1小时(夏季)，配制后使用期(5℃)1小时(冬季)；稀释剂加入量不得超过5%。
2)对涂刷面要进行喷砂除锈去污处理，使其达到GB8923-88 Sa2.5级标准后再施工。
3)施工中如遇气温低应延长距离工夫，以前道漆固化为准。
4)最后一道漆在常温(25℃)下，要48小时以后方能使用。
5)施工中避免涂层和水打仗，如遇雨天要停止施工，把已涂抹好的漆膜保护好。
涂层须经七天养护后方可下水使用。
6)施工现场透风好，严禁明火，产物贮存时要阔别火源。
要透风好、干燥阴凉，禁止日晒雨淋。
7)玻璃鳞片使用前应对种类，稀释剂是否符合说明书的技术要求，玻璃鳞片的配制应严格按照产品说明书的技术要求进行调配，玻璃鳞片的调配应采用真空搅拌机，玻璃鳞片充分搅拌均匀后，放置5-10分钟使其充分熟化后方可使用，工程用量应按说明书的规定控制，并可进行适当调配，通过固化时间的控制可避免材料的浪费和人员窝工，防腐层固化不足或过早固化的质量事故。
玻璃鳞片与衬里
三、玻璃鳞片施工工艺玻璃鳞片特性：玻璃鳞片在涂层中基本处于平行紧密排列，形成层层屏障，对基材起到长期保护作用具有防锈能力强，性能稳定，遮盖力强，漆膜平整、坚韧、封闭性好，抗渗性能优展示，具有良好的附着力和耐热、耐水、耐碱、耐化学腐蚀性能。
烟气脱硫装置使用具有优良的耐腐蚀介质的渗透性；受介质、气体、水蒸气的渗入远小于普通玻璃钢。
不容易产生介质扩散，可有效地避免底部腐蚀、鼓包、剥离等物理破坏。
1优良的耐磨损性；2固化时收缩率小，热膨胀系数小；3衬里与基体的粘结性好，耐温度剧变性好；4良好的施工工艺性，可采用喷、辊、刷等工艺，修补容易。
5硬化时收缩率小。
由于玻璃鳞片分散了应力，各接触面的残余应力小，热膨胀系数也小、故粘接强度不会因热胀而衰减，热稳定性好。
6耐磨性和对擦伤抵抗性较强，遇机械损伤只限于局部，扩散趋势小。
7修复性好。
使用几年后，破坏处只需简单处理，即可修补。
8对防护面适应性强，尤其适合于复杂表面的防腐。
9施工性好。
鳞片防腐可用喷涂、滚涂、刮涂等多种方法施工。
整体性好，且现场配料方便、可室温固化及热固化。
施工要求：10首先将两组份按A：B=100：1配兑好，冬季施工时为100：3。
搅匀熟化10分钟后涂刷，配制后使用期（25℃）1小时（夏季），配制后使用期（5℃）1小时（冬季）；稀释剂加入量不得超过5%。
11对涂刷面要进行喷砂除锈去污处理，使其达到GB8923—88 Sa2.5级标准后再施工。
12施工中如遇气温低应延长间隔时间，以前道漆固化为准。
13最后一道漆在常温（25℃）下，要48小时以后方能使用。
14施工中避免涂层和水接触，如遇雨天要停止施工，把已涂抹好的漆膜保护好。
涂层须经七天养护后方可下水使用。
15施工现场通风好，严禁明火，产品贮存时要远离火源。
要通风好、干燥阴凉，禁止日晒雨淋。
16玻璃鳞片使用前应对种类，稀释剂是否符合说明书的技术要求，玻璃鳞片的配制应严格按照产品说明书的技术要求进行调配，玻璃鳞片的调配应采用真空搅拌机，玻璃鳞片充分搅拌均匀后，放置5-10分钟使其充分熟化后方可使用，工程用量应按说明书的规定控制，并可进行适当调配，通过固化时间的控制可避免材料的浪费和人员窝工，防腐层固化不足或过早固化的质量事故。
玻璃鳞片——重防腐蚀涂料的优良颜料
玻璃鳞片——重防腐蚀涂料的优良颜料河北省文安县五阳防腐材料厂霍庆春严酷的腐蚀环境对石油、石化、冶金、发电等设施设备的腐蚀破坏巨大，腐蚀造成的直接、间接损失惊人。
如何使在酸碱交替、高温、潮湿等恶劣环境下的设备长期处于良好运行状态，一直是防腐蚀工作者追求的目标。
长期以来，防腐蚀工作者不断研究开发对被保护对象具有长期防腐效果的耐蚀涂料——重防腐涂料。
以最大限度的减少损失，增加效益。
怎样才能提高涂层的耐腐蚀寿命呢？一是涂层本身对腐蚀介质和环境具有良好的耐蚀性，这在很大程度上取决于耐蚀树脂的选择和涂料的制作；二是涂层对介质的抗渗透性要好：三是涂层内部的收缩应力和膨胀系数要小（收缩应力和膨胀系数大，会造成涂层出现裂纹、剥落等现象）。
要达到这些要求。
在选定了性能优良的耐蚀树脂材料后，更主要和有效的措施是：采用性能优良的防腐蚀颜料、填料。
玻璃鳞片作为一种特殊的防腐蚀填料，用于防腐涂料中．使涂层具各了上述性能，因而，玻璃鳞片涂料具有优异的防腐性能。
作为一种重防腐涂料，已被越来越多的防腐工作者选择并成功使用。
玻璃鳞片涂料已在我国齐鲁石化、上海宝钢、天津碱厂、胜利油田、大庆炼油厂、贵溪冶炼厂及多家火力发电厂的脱硫装置等成功应用，取得了良好的效果。
１．玻璃鳞片的制作及防腐机理玻璃鳞片是选用耐酸含碱玻璃（国内一般采用中碱玻璃，其成分见附表１），经１５００＂ｃ以上高温熔融再经独特工艺吹制，然后骤冷，最后经破碎、筛选、分级而成为极薄的玻璃鳞片。
国外己应用几十年。
我厂从世纪八十年代后期开始研制，经多次改进设各，创新工艺，目前在玻璃鳞片厚度控制等关键技术上已有突破，质量已与国外产品接近。
近年来，国内已有众多厂家研制出以多种树脂物的玻璃鳞片涂料和胶泥系列产品并成功推向市场。
由于产品质量与国外接近，而价格相差悬殊（国内一般是每吨２００００元左右，进口价为每吨７—８万元），近来，已被多家外商独资及中外合资企业大量采用，部分替代了进口产品。
玻璃鳞片衬里材料在火电厂烟气脱硫中破坏的原因分析
中图分类 号 ： Ｍ６ １ Ｔ ２
文献标 识码 ： Ａ
文 章编 号 ： ０ ９ ２ ７ ２ １ １ ～ ０ ５ ０ １ ０ — ３ ４（ ０ ２） ３ ０ ３ — ３
１ 玻璃 鳞片涂 料 的概 念及 其特性介 绍
很好 ，虽然 其力 学强度 没有 玻璃 钢衬里 好 ，但 是 也 只 限于局 部 的机械 损伤 。
中，玻璃鳞 片防腐涂 料被广泛 的应用 。 首先 ，在 层层 重 叠排 列 的玻璃 鳞片 的 作用下 ， 介质 渗 透距 离变 长 ，水 蒸气 不容 易扩 散 ，使得 玻璃 鳞 片涂 料具 有很 小 的渗透 性 ，尤 其 是对化 学介 质 、
量稳定 ，生产成 本可控 ，经济效益 良好 。ｏ
３ 结 论
黄金 电解 率 影 响着 产 品氰 化 亚金钾 的质量 与 生
产 成本 。在 生产 过程 中 ，为保证 产 品 的质 量 ，降低
参与文献
［ 刘庆杰．电解法生产氰化亚金钾 的质量控 制措施 田．有 １ ］
色矿 冶 ，０ ８（ ２ ． ２０ ，１ ）
生 产 成 本 ，我 们 采 取 如 下 控 制 措 施 ：严 把 原材 料 关 ，确 保原 材料 符合 生产 要求 ；合 理搭配 各 种规格 黄 金 ；适 当调高 初始 电流 数值 与作 用 时间 ；选用 增
【 张永 明．全 氟离子 交换膜 的研 究和应用 ［．膜科 学与 ２ ］ Ｉ ］
层 的结 合 密 度 及 硬 化 也会 影 响 到涂 层 材 料 溶 剂 的
膨胀 。
光破 坏 仅 为表 面层 变 色 ，可继 续 使用 ，它 主 要 是 针对 紫外 线造 成 的破 坏 ，破坏 后会 出现 涂层 材料
玻璃鳞片防腐技术在烟气脱硫吸收塔上的应用
玻璃鳞片防腐技术在烟气脱硫吸收塔上的应用罗福聚（辽阳石化分公司热电厂， 辽宁 辽阳 111003）[摘 要] 介绍了玻璃鳞片防腐技术原理以及在烟气脱硫超低排吸收塔本体及出口烟道上的施工方法、技术要求及注意事项。
[关键词] 玻璃鳞片；防腐施工；吸收塔；应用作者简介：罗福聚（1967—），男，辽宁辽阳人，2007年毕业于沈阳工业大学，学士学位。
辽阳石化分公司热电厂除灰车间设备检修工程师，装置专家，主要从事烟气脱硫设备检修管理工作。
玻璃鳞片防腐技术广泛应用于烟气脱硫超低排系统，尤其在吸收塔等设备上应用更加成熟，解决了吸收塔的腐蚀、磨损问题。
玻璃鳞片以树脂为基料，加入玻璃鳞片和粉料配制而成，在有效阻止水蒸气和化学物质腐蚀的同时具有良好的耐温性能、热膨胀系数小和配伍性能好等优点。
由于吸收塔结构特性及运行工况决定了吸收塔分三个反应区域：第一洗涤除尘区域，主要是SO 2和SO 3等酸组分被浆液中的水吸收和溶解，SO 2吸收生成HSO 3随后被氧化成SO 4接着与石灰石反应。
第二吸收塔浆池区域，主要是硫酸盐与溶解的石灰石反应。
第三氧化空气供应区域。
氧化空气通过氧化空气分布管均匀地分布在吸收塔底部浆液池中，将CaSO 3氧化成CaSO 4，并进而结晶析出。
可见吸收塔及部件完全暴露在酸性溶液中，腐蚀严重，必须进行玻璃鳞片胶泥防腐。
1 烟气脱硫超低排系统工艺环境对玻璃鳞片防腐胶泥的影响(1)吸收塔负荷变化情况下，为保证防腐内衬性能达到防腐指标要求，必须严格控制生产系统的运行工艺参数，重点是介质温度的控制，使其温度在-40～160℃范围内，最高短期冲击温度不能高于180℃，否则影响玻璃磷片的防腐性能。
(2)吸收塔事故状态下，烟气脱硫装置内的玻璃鳞片防腐材料在进烟温度达到180℃时连续运行30分钟不应发生损坏（如龟裂、脱落等）。
玻璃鳞片防腐后吸收塔防腐层总使用寿命应大于3年。
(3)吸收塔内介质Cl -浓度为40000ppm 时，玻璃鳞片防腐内衬材料必须具有抗化学腐蚀性、耐磨性和耐热性，极好的粘附性等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脱硫玻璃鳞片衬里的防腐特点
鳞片衬里是以耐酸树脂为主要基料, 以薄片状填料(外观形状似鱼鳞, 故称之为鳞片) 为骨料,添加各种功能添加剂混配成胶泥状或涂料状防腐材料, 再经专用设备或人工按一定施工规程涂覆在被防护基体表面而形成的防腐蚀保护层。
图1 是鳞片衬里的断面示意图。
鳞片衬里层有不连续的片状鳞片。
单层鳞片是不透性实体, 在衬层中垂直于介质渗透方向的鳞片成多层有序叠压排列。
1—基体; 2—底涂; 3—鳞片衬层; 4—面漆层
图1鳞片衬里断面结构图
鳞片树脂衬里最突出的性能是具有优良的抗腐蚀介质渗透性。
有关试验表明: 0.5mm 厚的鳞片的抗渗透性略大于2.0 mm 的玻璃钢, 1. 5 mm厚的鳞片衬里, 就可以达到非常理想的抗渗效果。
鳞片防腐之所以具备很高的抗渗透性能, 是由于鳞片的防腐层中扁平的鳞片在树脂中平行叠压排列, 介质渗透为绕鳞片曲折狭缝扩散过程。
玻璃鳞片具有这种很好的迷宫效果, 如图2 所示, 使渗透介质在不同鳞片层内渗透动力逐渐衰减, 介质向纵深渗透趋缓。
图2鳞片衬里渗透效果示意图
对于烟气脱硫来说, 玻璃鳞片按照其使用部位与特点, 可分为低温玻璃鳞片、高温玻璃鳞片和耐磨玻璃鳞片等。
低温玻璃鳞片一般具有优良的耐水汽的渗透性、耐化学性、耐腐蚀性等特点, 使用温度一般低于100℃, 是脱硫装置的主要衬里材料, 主要应用于吸收塔的低温部分、事故浆罐、净烟气烟道等部分。
高温玻璃鳞片一般具有优良的耐高温性能,其长期使用温度可以达到160℃以上。
主要应用于烟气换热器与吸收塔之间的原烟气烟道、吸收塔入口处、烟气换热器原烟气区域以及烟气出口挡板门后的烟道部分。
耐磨玻璃鳞片是特殊配方的鳞片树脂, 一般添加陶瓷耐磨材料增加耐磨特性。
耐磨玻璃鳞片主要应用于吸收塔喷淋部位或浆液磨损严重的区域(安装搅拌器的部位)。
