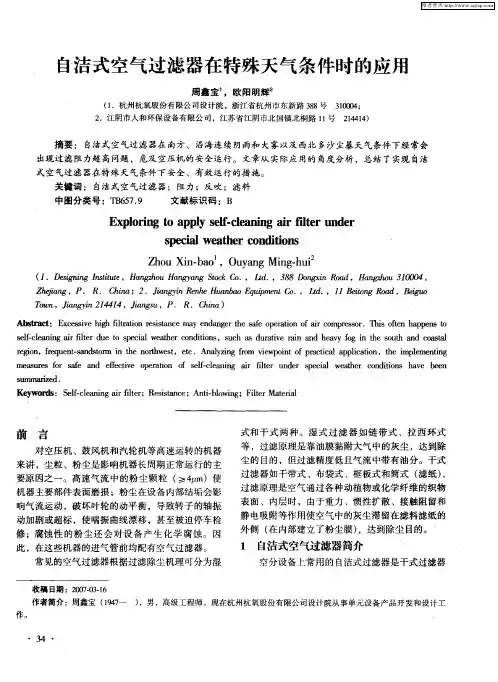

自洁式空气过滤器在特殊天气条件时 的应用
周鑫 宝’ 。欧 阳明辉
( .杭州杭氧股份有限公 司设计 院,浙江省杭州市东新 路 38 1 8号 2 .江阴市人和环保设备有限公司 ,江苏 省江 阴市北 国镇北桐路 l 号 1 300 ; 104 24 1) 144
式和 干 式 两 种 。湿 式 过 滤 器 如 链 带式 、拉 西 环式 等 ,过滤 原理是靠 油膜 黏附 大气 中的灰 尘 ,达到 除 尘 的 目的 ,但 过 滤精度 低且气 流 中带 有油 分 。干式
过滤 器如 干带式 、布袋 式 、框 板式 和筒式 ( 滤纸 ) , 过滤 原理是 空气通 过各种 动植 物或化 学纤维 的织物 表面 、内层 时 ,由于重 力 、惯 性扩散 、接触 阻 留和
静 电吸附等 作用使 空气 中的灰 尘滞 留在滤料 滤纸 的 外侧 ( 内部建立 了粉 尘膜 ) 在 ,达到 除尘 目的 。
修; 腐蚀性 的粉尘还会对设备产生化学腐蚀。因
此 ,在这些 机器 的进气管 前均 配有空 气过滤 器 。
常见 的空气过 滤器根 据过滤 除尘 机理可 分为湿
收稿 日期 :20。31 (70.6 1
来讲 ,尘粒 、粉尘 是影 响机器 长周期 正常运 行 的主
要原 因之一 。高速 气流 中的粉 尘 颗粒 ( ta ≥4m )使 机 器主要部 件表 面磨损 ;粉尘 在设 备 内部结 垢会影
自洁式空气过滤器技术文件

15000Nm3/h空压机入口配套ZKL500自洁式空气过滤器设计方案无锡市宏嘉净化设备有限公司目录一、设备特点及用途二、主要性能及参数三、设备供货清单四、技术资料设计审查与交付五、设备的交货期、交货地点六、设备制造标准七、设备监制与检验八、设备的油漆、包装、运输九、设备的开箱验收十、设备安装、调试与验收十一、产品质量承诺十二、售后服务十三、违约责任一、设备特点及用途1、概述自洁式空气过滤器是工业发达国家上世纪70年代开发的新型设备,其最大的特点是结构简单,维护使用方便。
国内厂家生产自洁式空气过滤器仅有10多年历史。
无锡市宏嘉净化设备有限公司拥有我国最早设计自洁式空气过滤器的设计人,高水准的设计及先进的配置,保证了宏嘉的ZKL自洁式空气过滤器是高品质的产品。
空气过滤器在60~70年代使用的是卷帘式。
到了80年代,布袋式过滤器被广泛应用。
随着各行各业对空气要求的进一步提高,自洁式空气过滤器应运而生。
90年~95年应用于空压站,96年~2001年发展到制氧行业,2002年发展到了高炉鼓风机的配套。
与其他过滤器相比较,有着重量轻、阻力小、精度高、使用方便等。
主要有三大特点.2、ZKL的特点2.1一级粗过滤。
主要作用是防止鸟类及其它外部飘来的物品堵塞过滤器,减轻二级过滤器的负担,延长二级过滤器的使用寿命。
2.2二级过滤器是自洁式过滤器的核心部件,所以我们选用世界知名厂家——美国HV公司生产的滤料。
这种过滤纸与其它滤纸的区别是:它在专业自动流水线上用二种三层不同的过滤材质进行合成,即中间一层超细玻璃棉,两边各有一层木浆纸。
超细玻璃棉的主要作用是为增加强度,它能经受住0.4~0.6MPa的气压反吹,且有防水的功能;木浆纸的主要作用是增加过滤效率。
另外,它采用新工艺对每种滤纸进行上浆处理(浸液处理),利用特别的浸液工艺,促使毛细孔的有效率达到90%以上。
而一般的只有30~40%左右。
同样的过滤面积,它们的过滤量完全不一样。
离心式压缩机空气过滤器改造分析

HEBEINONGJI摘要:空气过滤器是离心式压缩机重要的元部件,是保证离心式压缩机高效运行的关键部分。
传统的平面板式二次除尘空气过滤器存在过滤效果差等问题,因此本文结合多年工作实践,以某企业VB1500H3离心空压机故障分析为例,详细阐述故障的原因,最后提出改造空气过滤器的具体方案并且评价其改造成效。
关键词:离心式压缩机;空气过滤器;改造离心式压缩机空气过滤器改造分析南京磁谷科技股份有限公司王鹏离心式压缩机的工作原理就是通过叶片向空气施加动能,从而将动能转化为静压能。
空气是离心式压缩机运行的关键元素,而空气过滤器则是气体压缩机的第一道保护屏障,其能够对进入压缩系统的气体进行过滤,从而保证压缩系统内的气体干净,减少对压缩机各部件的损伤。
基于离心式压缩机的工作性能要求,过滤器的主要要求是滤清效率高、流动阻力低、能较长时间连续使用而无须保养。
1离心式压缩机故障描述某化工企业配有两台VB1500H3离心空压机,2台空压机进气过滤器建在室外。
2017年]月1#离心式压缩机出现了振动增大的现象,在开盖检查中,发现离心机转子及空气流道等出现了较多颗粒物划伤的现象,如图1所示,后续检查中发现转子动平衡也失效To2017年11月,2#离心机在开盖检查中也出现了类似的情况。
图1离心机转子及流道损伤情况通过对该故障的深入分析,发现该企业的空气环境比较恶劣,离心式压缩机在运行过程中,部分空气中的粉尘、灰尘等杂质会依附在空气过滤器的滤芯上,大量的固体颗粒、灰尘长期沉降在过滤器上,其污染程度远远超过过滤器的设计标准,而反吹装置不能将大量污染物吹落,导致滤芯的阻力不断增大,进入压缩机内的空气量不断减少,最终造成过滤器出现堵塞。
另外,长期沉降的灰尘会导致滤芯失效,尤其是当依附在滤芯上的污染物超出其设定值后,就容易导致滤芯出现破损,致使空气中的污物进入离心机中,附着在离心机转子及空气流道上,破坏转子动平衡。
并且在三级转子处,由于其转速极高,为25000r/min,污物中较硬的颗粒会划伤转子及流道,对机组造成实质性的损伤。
自洁式空气过滤器使用维护探讨

自洁式空气过滤器使用维护探讨
张小永1,2张朝晖1徐福根2
1.西安建筑科技大学冶金工程学院,陕西西安710055;2新余新钢气体有限责任公司,江西新余338025
[摘要]对自洁式空气过滤器影响空气压缩机的效率的原因进行了阐述,对自洁式空气过滤器运行中的一些问题进行了分析总结,并提出了自洁式空气过滤器设计改进的方向。
空气过滤器;滤筒;压缩机;改进
TH45B1006-6764(2012)03-0025-02
D i s cus s i on on U s e and M ai nt enance of Sel f-cl eani ng A i r Fi l t er
ZH A N G X i aoyong ZH AN G Chao hui X U Fugen
2012-01-05作者简介:张小永(1974-),男,西安建筑科技大学工程硕士在读,现从事制氧生产管理工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自洁式空气过滤器在特殊天气条件时的应用
罗洪伟钟伟
摘要: 自洁式空气过滤器在南方、沿海连续阴雨和大雾天气条件下经常会出现过滤阻力超高问题,危及空压机的安全运行。
从实际应用的角度分析,总结了实现自洁式空气过滤器在特殊天气条件下安全、有效运行的措施。
关键词: 自洁式空气过滤器; 阻力; 反吹; 滤料
对空压机等高速运转的机器来讲,尘粒、粉尘是影响机器长周期正常运行的主要原因之一。
高速气流中的粉尘颗粒(≥4μm) 使机器主要部件表面磨损; 粉尘在设备内部结垢会影响气流运动,破坏叶轮的动平衡,导致转子的轴振动加剧或超标,使喘振曲线漂移,甚至被迫停车检修;腐蚀性的粉尘还会对设备产生化学腐蚀。
因此,在这些机器的进气管前均配有空气过滤器。
常见的空气过滤器根据过滤除尘机理可分为湿式和干式两种。
湿式过滤器如链带式、拉西环式等,过滤原理是靠油膜黏附大气中的灰尘,达到除尘的目的,但过滤精度低且气流中带有油分。
干式过滤器如干带式、布袋式、框板式和筒式 (滤纸),过滤原理是空气通过各种动植物或化学纤维的织物表面、内层时 , 由于重力、惯性扩散、接触阻留和静电吸附等作用使空气中的灰尘滞留在滤料滤纸的外侧(在内部建立了粉尘膜),达到除尘目的。
1、自洁式空气过滤器简介
空分设备上常用的自洁式过滤器是干式过滤器的一种,过滤后粒度≤2 μm , 效率 > 99.95 %。
其过滤元件多为刚性筒状,内部过滤材料采用合成滤纸。
配备的自洁反吹系统包括自洁喷嘴、反吹管、文氏管、储气筒和过滤筒等。
控制系统包括编程控制仪 (含PLC控制系统) 、隔膜电磁阀、压差变送器、测压传感器和液晶显示屏等附件。
由计算机编程控制仪根据前后压差超过某一设定值时,发出自洁反吹的模式指令,有定时 (程序) 自洁模式 (可自行设定) 或定压差自洁模式 (可自行设定) 。
当压差超过报警值时会自动报警,并由计算机控制调节反吹的脉冲宽度,间隔进行连续自动反吹。
也可进入手动模式进行自洁反吹,直到压差保持在规定的范围内。
自洁式空气过滤器自动反吹过滤系统工作原理如图1所示。
自洁式空气过滤器的初阻力一般在 100Pa 左右,正常阻力范围一般设定在400~700Pa , 报警阻力一般设定在 800~1000Pa , 终阻力设定在 1200~1500Pa (可根据空压机及生产需要设定) 。
设定阻力值过低会消耗较多的反吹自洁气量,使隔膜电磁阀频繁动作,缩短阀的使用寿命并使滤筒使用周期缩短,运行成本大幅增加; 而且由于频繁自洁反吹破坏了滤芯层的粉尘膜,导致气体过滤的精度、效率大幅下降。
近十几年,这种自洁式空气过滤器广泛应用于钢铁、石化、空分、煤化工以及高炉鼓风等行业,是各类大型空压机、鼓风机和汽轮机入口空气过滤的主要设备。
与传统的卷帘式、布袋式过滤器相比,自洁式空气过滤器的优点是接近零维护,完全可以做到不停车更换滤筒元件,具有过滤精度高、过滤面积大、阻力小和故障少等特点,特别适用于干旱地区的大型空分设备。
缺点是成本相对较高;在持续大雾、阴雨天气时,阻力大,容易产生高位运行情况(>1200Pa) 。
2、自洁式空气过滤器在特殊天气条件下阻力过大的原因及解决方案
在连续阴雨、大雾天气状况下,自洁式空气过滤器会经常出现阻力大于1200Pa , 甚至严重超标的情况。
长时间发生这种状况会危及空压机的安全运行,并使空压机运行偏离正常工况 ,吸入气量减少,运行成本增加,严重的还会造成空压机二级叶轮振动超标和被迫停车检修。
2.1、连续阴雨或持续大雾天气
自洁式空气过滤器的过滤材料一般选用木浆纤维纸质的滤纸,这种滤纸由多层薄纸复合而成,每层纸的平均微孔大约在 20~70μm ,微孔交错纵横排列,具有一定透气度。
空气透过滤纸在很低的过滤速度下阻力值较小(初阻力一般在 100Pa 以下)。
这种滤纸在干燥环境下使用效果很好,但在连续阴雨或大雾天气条件下,空气的相对湿度很大(96 %~100 %) , 滤纸在纤维受潮后膨胀,使部分微孔缩小或堵塞。
若滤纸已使用一段时间 , 在滤纸的外表面和纸芯层有粉尘存在,受潮后也会膨胀封堵微孔,使滤纸的透气度大幅下降甚至造成糊筒, 在较低的反吹压力下自洁清灰的效果也大大下降。
为解决这种天气下滤纸阻力超高问题,可以采用以下应对方法。
(1) 我们南方沿江、沿海或多雾的地区相对湿度较大(> 80 %),在过滤器的选型上,滤筒滤纸的选配要适合当地气候条件。
一般在选型上要增加实际处理气体的富裕量(应增加1~115倍)。
滤筒的滤纸要选用复合纤维材料(20 %聚酯 + 80 %木浆纤维)或其他抗拉强度大、挺度高的防水型进口滤纸。
(2) 空分设备一般提供的反吹气源压力偏低(为0.47MPa),特别是在相对湿度很大时,要提高反吹自洁的效果应提高反吹的压力。
理想的反吹压力可提高到0.75~0.85MPa,并用干燥的氮气或空气进行反吹,自洁效果比偏低压力时的反吹可提高1倍以上。
若采用设置就地小空压机增加反吹压力时,应注意在储气筒入口配置过滤器、气液分离器和疏水阀等必要的附件,以滤除反吹气源中的杂质及水气。
(3) 增大储气筒、反吹管的直径和容量,使反吹时的反吹压力稳定,减小压力波动。
储气筒增大到Ф159mm×6mm以上(也可增加1只3~5m3的缓冲罐)。
反吹管、隔膜阀的直径增加到38.1mm ,同时每只阀控制反吹滤筒的数量应在5只以下,以增加反吹的力度和效果。
(4) 调节编程控制仪,适当增加脉冲宽度,从0.1~0.15 秒增加到 0.25~0.4 秒。
缩短脉冲间隔(控制在10~15秒),使反吹循环的周期缩短。
(5) 更换部分滤纸严重受潮的滤筒 (拆下的滤筒烘干处理后可再次使用)。
(6) 改变进气方式,从室外吸气改为从压缩机厂房内吸气 (如图 2 所示)。
在连续大雾天气时 ,把自洁式空气过滤器的四周用复合纤维无纺布或彩条布 (也可用捕雾丝网,但成本较高) 围起来,并另建一个吸气通道从厂房内吸气 (流速控制在 5~7m/ s)。
由于厂房内温度较高,空气中不含有微小雾滴,相对干燥,若再采用以上措施,效果会更理想。
还可以考虑将小型
自洁式空气过滤器设在室内。
这种方法应用在相对湿度很大、持续多雾天气的地区 , 降低过滤阻力效果明显。
如邯钢动力厂空分车间、济南鲍德气体公司等采用这种方法,均大幅降低了运行阻力,保证了空压机的正常运行,取得良好使用效果和经济效益。
一些要求更高的压缩机和燃气轮机,要求过滤级别达到 H12级以上,最好采用3级过滤: 一级采用过滤棉过滤 (百叶窗式过滤);二级采用自洁式过滤器 (筒式);三级采用高效或超高效框式过滤器。
这种分级处理,可防止水气进入,同时减轻各级负荷压力,提高过滤精度,延长过滤元件的使用寿命,降低运行成本。
3 结束语
自洁式空气过滤器过滤精度高,自动反吹清灰,管理方便,维护简单,可实现不停车更换滤筒,已经广泛在钢铁、石化、空分、化肥、煤化工和医药等行业上使用。
对经常发生连续阴雨、持续大雾等特殊天气的地区可根据不同的气候特点,在配套选用自洁式空气过滤器时应加放足够的处理空气富裕量,选用合适的滤料滤筒,提高和稳定反吹自洁的压力,并采取合理的控制、调节措施,可以避免自洁式空气过滤器阻力增加过快或持续超高的情况发生,并延长滤筒的使用周期,降低运行成本,保证空压机的正常运转。
