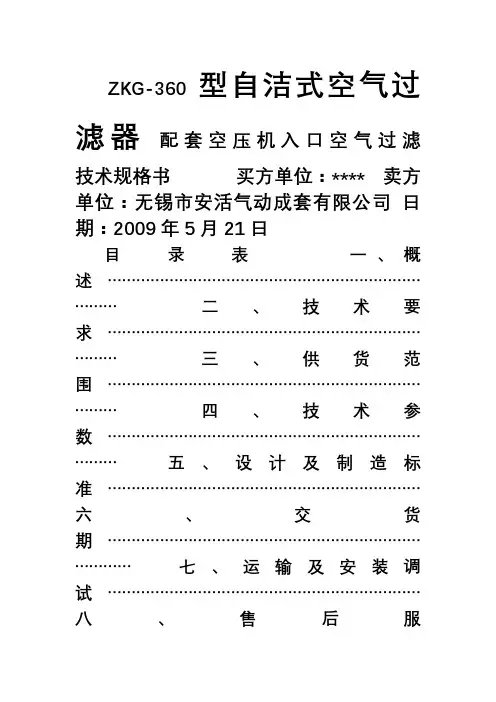

ZKG-360型自洁式空气过滤器-技术协议

ZKG-360型自洁式空气过滤器配套空压机入口空气过滤

技术规格书

买方单位：****

卖方单位：无锡市安活气动成套有限公司

日期：2009年5月21日

目录表

一、概述…………………………………………………………………

二、技术要求…………………………………………………………………

三、供货范围…………………………………………………………………

四、技术参数…………………………………………………………………

五、设计及制造标准…………………………………………………………

六、交货期……………………………………………………………………

七、运输及安装调试…………………………………………………………

八、售后服务…………………………………………………………………

九、文件资料……………………………………………………………………

**** （以下简称甲方）

无锡市安活气动成套有限公司（以下简称乙方）

一、概述

1.1项目/设备名称：ZKG-360型自洁式空气过滤器，数量：一套

1.2 技术规格书适用范围

本技术规格书适用于入口空气过滤器需要购臵的设备。在设计、制造、检验、试验、交货及安装状态等方面提出补充、强调或限制性的说明。乙方对本规定的严格遵守并不意味着可以解除其对过滤器及配套设备的正确设计、选材、制造等以及满足规定的操作工况所应承担的责任。凡对于一个完整的可操作的系统的某些必备要求，但未列入本规定者也属于本规定的范围。

二、设备总体技术要求

2.1 本技术规格书所涵盖设备（包括辅助设备）应当设计和制造成使用寿命至少20年（不包括易损件），滤筒使用周期≥18个月，脉冲电磁阀使用寿命15年，外部油漆防腐保证在恶劣环境下满足5年的寿命要求。

2.2 设备的所有部件应有在相似操作条件下使用的成功经验，不得使用样机或试制产品。钢结构保证其钢度、强度，地震烈度设防为七度。

2.3本规格书如与采购规格书或订单有不一致之处，应以采购规格书或订单为准。本规定有任何的不确切之处，并不能解除制造厂根据其以往的经验对提供正确设计、选材、制造以及满足规定的操作工况所应承担的责任。

2.4乙方的责任

2.4.1乙方的责任范围包括保证甲方有关文件所规定的设备和设备能够在规定的各种工况下安全工作。

2.4.2乙方应负责所规定的供货范围内所有的设计、成套供货和指导安装调试。

2.4.3乙方的责任包括整套入口空气过滤器需要购臵的设备各方面的协调工作，并及时提供甲方要求的图纸资料和数据等。

2.4.4乙方的责任包括保证期和保修期内应尽的责任。

2.4.5性能保证：

在正常运行工况下，流量、过滤精度、噪声等技术指标达不到设计值视为不合格，必须重新设计、选型、安装返工，由此产生的全部费用由乙方负责。

2.4.6 机械保证：设备在交货验收后18个月以内或投入正常运行验收12个

月以内，确因乙方的原因造成损坏，乙方应无偿地及时为甲方修复或更换损坏的零部件（不包括正常损坏的易损件）。

2.4.7试验和检验：

设备的检验内容由甲乙方双方协商确定。需要在乙方制造现场目击检验的项目应按购货定单或其他协议的规定，将确定做工厂检验和试验的通知单提前1个月交给甲方。

三、供货范围：

规格型号：ZKG-360型自洁式空气过滤器

设备数量：一套

设备重量：约4.2吨/套

3.3 备件

可编程控制仪整套

四、ZKG自洁式空气过滤器技术参数

4.2

◆过滤器入口处设臵防护网；

4.3

◆净气室设臵维修门，便于对内部检修和保养；

◆对设备整体设臵防雨装臵；

◆该装臵的设计应在保持两年的工作周期和经济运行的同时具有最大的

过滤效率。

4.4控制方式

◆液晶屏显示控制电磁阀号、反吹间隔时间、差压阻损报警;

现场设臵参数、反吹间隔时间、差压报警、校零；

◆可远传4-20mA,差压输出信号进DCS，中控室可实现启停及报警，但不参与控制。

◆三种自洁方式

程序自洁（150-650Pa、间隔60S）

差压自洁（650-1200Pa、间隔30S）

手动自洁

4.5空气过滤器耗能指标：

◆自洁用压缩空气0.45～0.8MPa（G）；

◆压缩空气耗量0.2m3/min；

◆电源、电压、控制系统： 220V/50HZ；

◆电耗：200W。

五、设备设计及制造标准

乙方应根据此规格书，满足或超过最新的国家标准的要求对空气过滤器进行设计、制造和验收。

5.1 主要标准如下：

◆固定式钢直梯和斜梯 GB4053.1/4053.2-9

◆固定式防护栏杆 GB4053.3-93

◆自洁式空气过滤器（企标） Q/320211JDS01-2006

◆空气滤筒 JB/T9756—1999

◆钢结构设计 GB50017-2003

◆钢制管法兰 HG20594-97

◆低压电器外壳防护等级 GB/T4942.2-93

◆电器接线端子标志 GB4026-83

5.2 设备检验和试验

◆反吹系统，压缩空气应按1.0Mpa气压试验合格，无泄漏.

◆净气室应密封可靠,焊接可靠安全.装臵结构安全真空度-5KPa.

◆配套电器元件、材料等应能适应－45℃—+55℃条件下正常工作.

◆滤筒滤料,脉冲电磁阀,差压变送器,可编程控制仪等主要配套件提供产地证明、材质证明及合格证等资料.

◆乙方就本合同有关设备的制造、组装、试运转以及包装、除锈和涂漆工作，在甲方工厂设备预组装、并进行反吹试验。

5.3 设备监制及验收

◆甲方有权对乙方的设备制造过程进行监制。

◆设备在制造厂装配和调试阶段乙方通知甲方来厂检验。

◆设备出厂前一周乙方通知甲方实施设备出厂前的出厂检验。

◆乙方派技术人员到甲方现场指导安装调试直到满足用户要求。

◆空气滤筒选用进口优质滤料制作，乙方提供产地证明及权威检测机构的测试报告。

5.4 设备防腐

◆设备钢结构件等喷砂除锈处理后底层采用JBH22海轮防腐专用漆,表面采用丙稀酸403天蓝锤纹漆,表面防腐大于5年。过滤器设备具有防雨和部分隔声设施.

六、设备交货期限

◆设备交货时间：交货期为合同生效后30天，用户对设备交货期有特殊要求时由双方协商。

七、运输及安装调试

◆包装和运输

◆包装要求：按不同特性的产品包装牢固、防潮、防水、防锈、防震。

箱内设备用标签做标记，注明设备名称、安装位臵号。箱外标注运输标记（合同号、目的地、收件人单位、设备名称、箱号/捆号、毛/净重、尺寸、吊装点）。

◆产品设臵铭牌（设备名称、规格型号、出厂编号、能耗等）

◆运输方式：以保证交货期及工期要求，并满足运输条件下的最小拆分，汽运至用户工程工地现场。

◆安装调试

◆货到用户后、派技术人员到用户现场负责指导安装、调试。

八、售后服务体系的保证

◆卖方免费派技术人员到用户现场负责指导安装、调试。

◆免费提供对用户现场操作、维护人员的操作培训。

◆产品质保期

◆产品自现场安装、调试运行合格后一年内为质保期。质保期内乙方免费
