E+H超声波液位计设置
E+H FMU30 超声波液位计调试方法
E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后,24V电压接在仪表的+,—上面,屏蔽层接到仪表里面的接地端子。
另外,为保持仪表测量的稳定性,仪表外部的接地端子尽量也做一下接地。
E+H超声波液位计FMU30,FMU40的调试方法一般来说,超声波液位计的调试需要修改如下几个选项,002(罐体形状),003(介质属性),004(过程条件),005(空罐标定),006(满罐标定)上电以后,仪表自检,然后变到测量值00。
(1)按E键进入基本设置菜单,首先看到的是002这个选项,显示的是(拱顶罐,水平卧罐,旁通管,,等几个选项),如需更改,按+或者—号键选需要选择的罐型,按E键确定。
更改后+,-号键一起按返回上层菜单。
(2)如不需更改,直接按E键进入下个菜单003。
003代表被测量介质的属性,有如下几个选项(未知,液体,固体直径大于4mm,固体直径小于4mm'''' 等),根据现场情况进行选择。
修改方法同上。
(3)继续按E键进入004菜单,有如下几个选项(标准,平静液面,带搅拌器,,等)一般工况选择标准。
根据实际情况选择。
(4)继续按E键进入005菜单,这个是需要修改的很重要的一个值。
这个值是空罐值。
把池底到超声波探头表面的实际距离输入仪表,按+键进入菜单,选中空罐的值,按E键确认修改,+,—用来修改数值,E键确认。
(5) +,—号一起按返回005的主目录,继续按E键进入006菜单,这个也是需要修改的值,这个值是满罐值,它表示池底到zui高液位的距离,修改方法同空罐值。
基本上,仪表的调试已经完成。
另,如果显示值波动较大,这个在罐子里面的测量可能出现,这个需要做一下回波抑制。
在基本设定中,按E键找到051这个菜单,进入后选择(manual''手动),+,—号—起按返回051菜单,继续按E键进入052菜单,输入抑制的距离,这个距离比空罐值要低一点,如果空罐5M的话,建议输入4.8M。
e+h超声波液位计说明书
e+h超声波液位计说明书E+H超声波液位计是一种用于测量液体或固体物料的非接触液位测量仪器。
它利用了超声波的传播特性来实现测量,并具有高精度、可靠性和适用性广的特点。
下面是该液位计的相关参考内容。
1. 原理及工作方式:E+H超声波液位计采用了时间差法原理进行测量。
它通过发射超声波脉冲并接收被液位反射的脉冲,根据传播时间差来计算出液位高度。
超声波的传播速度在大部分情况下是恒定的,因此,通过测量时间差可以准确计算出液位高度。
2. 设备特点和优势:- E+H超声波液位计可以适用于各种液体和固体物料的测量,包括有蒸汽、气体、油类、化学药品、腐蚀性物质等。
- 该液位计设备精度高,能够实现毫米级别的测量准确度。
- 它具有非接触式测量的特点,无需浸入液体或物料,不会对被测介质产生污染。
- 该液位计设备体积小巧,结构简单,并且安装操作方便。
- 它具有可靠性高的特点,适合于在严苛的工业环境中进行长时间运行。
3. 使用范围:E+H超声波液位计广泛应用于各种工业过程中的液位测量和控制,包括但不限于以下领域:- 石油、化工和制药行业中的储罐、反应器或混合槽等的液位监测。
- 发电厂中的锅炉水位和储罐液位的监测。
- 食品和饮料生产线中的液体测量和控制。
- 供水和污水处理系统中的液位监测。
- 液化气体储存罐的液位测量。
4. 安装及操作指南:- 在安装前,需要确定好液位计的安装位置,避免与其它设备或材料的干扰。
- 安装时,确保液位计与被测物料之间没有遮挡物,以确保测量的准确性。
- 液位计的操作需要按照说明书进行,加电和设置参数前,需要确保供电正常,并参考说明书设置相应的参数。
- 更换传感器或维护时,需要确保设备断电,并按照说明书进行操作。
总结:通过以上有关E+H超声波液位计的相关参考内容,我们了解到它的原理、工作方式、设备特点和优势,以及使用范围和安装操作指南。
这些信息为用户提供了使用和维护液位计的指导,同时也展示了该液位计的高精度和可靠性,满足了用户对液位测量的需求。
e+h超声波液位计参数
e+h超声波液位计参数
E+H超声波液位计(也称为埃默森智能超声波液位计)的参数包括:
1. 测量范围:从几毫米到几十米不等,具体范围根据具体型号和应用要求而定。
2. 精度:通常在+-1mm或+-0.1%之间,可根据应用要求进行调整。
3. 工作温度范围:通常为-40℃到+60℃,也可根据需求进行定制。
4. 工作压力范围:通常为0.2 MPa到4 MPa,具体范围取决于型号和应用。
5. 输出信号:通常为4-20mA模拟信号或Modbus RS485数字信号,可根据需求进行定制。
6. 防护等级:通常为IP66或IP67,具体等级取决于型号和应用环境。
7. 杆长:可根据具体要求进行定制,通常最长可达30米。
8. 波束角度:通常为3°或10°,具体波束角度取决于型号和应用要求。
9. 供电电源:通常为DC 12-30V或AC 100-230V,具体电源要求取决于型号。
总之,E+H超声波液位计的参数可以根据具体的应用需求来进行选择和调整。
EH超声波液位计设置方法
E+H液位计设置方法人机界而E^H雷达液位计现场调试及运用E曲雷达液位计內置参数示意图。
在E+H雷达液位计的现场调艇程中需注意以下参数的设至步数设置的合理性将直接形响到介质测童的淮确性3。
1)罐体形状:在“00”基本设定菜单中“002”设置,包括拱顶罐、臣卜式柱形罐、旁通营、导波管(也适州于导波夭线应用)、平顶罐、球罐瓠2)介质条件:在“00”基本设定菜单中“003”设置,包括介电常数未知、于1.4至1.9之间、干1.9至4 Z间、于4至10 Z间、大千10这财啖型。
3)过程条件:在“00”基本设定菜单中“004”设置,包括标准状态、平静表面、波动表面、搅拌器、快遠变化等状态。
4)空罐鬲處往“00”基本设定菜单中"005"设蚩。
输入从法兰(测量的参考点)到最低液位U尊点)的距离“见图1内養歩数示意图“E”标洛5〕满罐高度:在“00”基本设定菜单中“006”讲置,输入从最低液位到最高液位U量程)的足碉,理论上测量达到天线尖端的位置是可能的•但是考虑到腐烛及粘附的影响,测量范围的终値应^离夭线的尖端至少50顽,但使用FHR532型带平面天线时这一$箔至少不得低千1珈见图1內置参数示意图"F”标识。
6)盲区;在“05”犷展标定菜单中“059”设置,斟讎够测量的最高物位与测庫参考点之间的最小^离,当物位处干盲区时,无法保证物位的可轴憧。
FMR530型设定数值为喇叭天线的长度,FMK532型设定数値为5。
见图1内置参数示意图“BD"标识。
7)安全乍陕;左呵”安全设定菜单中55”设置,设定数值参照“满罐高度"设置说明,现场训试中注意区分Fm530型和疏R532型。
见图1內置参数示意图“SD”标识。
8)做圍定目标抑制:目的是消除液位回波以外的杂波(例如边角,焊缝等)对雷达测量的影响,使测量萸精确,可在“05”扩展标定菜单中“ 051” “052” “053”使用干扰抑制功能对内部飽干扰回波迸行^制,使具不被当作真实物位回波进行计算。
EH超声波液位计的调试和抑制
E+H超声波液位计的调试和抑制一、安装:注意:FMP40在安装过程中或者安装后,仪表及其附近勿再进行电焊作业,否则会引起电路模块损毁!!如确需要动电焊作业,需要将仪表的电路模块拆下,作业完成后再装上。
●固体料仓安装提示1)尽量远离进料口和排放口,保障进料和磨损最小2)探头安装在罐直径的1/6—1/4之间3)混凝土料仓应离罐壁大约1m,但最小距离为0.5米4)金属和塑料的罐可以靠近罐壁,但是探头不能碰到罐壁,距离最近为300mm.5)探头末端应该在仓底150mm上,所以订货时长点比短点好,长了可以截短点。
注意:一定要测量并记住截短后的缆绳的准确长度6)过程中,介质容易产生静电,那么加接地链或者探头末端接地。
●液体料仓安装提示1)尽量远离进料口和排放口,保障进料和磨损最小2)探头安装在罐直径的1/6—1/4之间,最少距离罐壁为100mm3) 不要安装在金属罐的中间位置4)探头末端应该距离仓底最小为150mm,所以订货时长点比短点好,长了可以截短点注意:一定要测量并记住截短后的缆绳的准确长度提示:为了优化安装,可以安装在导波管或者是旁通管里(限于液体),对于杆式探头或者是同轴探头。
●过程的连接,如图:螺纹安装和法兰安装安装短管的尺寸为:80mm<短管直径DN<150mm短管高度<150mm注意:过高,过大,过细的安装短管会影响雷达波的发射和接收,甚至引起测量困难。
●探头末端接地安装和绝缘环安装●混凝土罐的顶部安装,注意避免金属板积累水。
●缆绳长度确定缆绳在安装时不要使缆绳崩的过紧,否则会使缆绳承受过大的张力,引起缆绳断裂。
需要在测量量程的基础上延长适当距离,使缆绳保持松弛状态,具体指标为>=1cm/m如下图:二、接线接线方式为2线制,其供电和接线方式能从雷达的铭牌上找到。
其中1(-)和2(+)端子为24回路供电,3和4端子为电流测试端子,无须接线。
按键说明:共有-、+、E键●-或者-修改参数值●E键用于参数确认●同时按+和-可以返回到上一层菜单调试:●基本设置1、在测量画面下,按E键进入主菜单,用+或者-找到,按E进入。

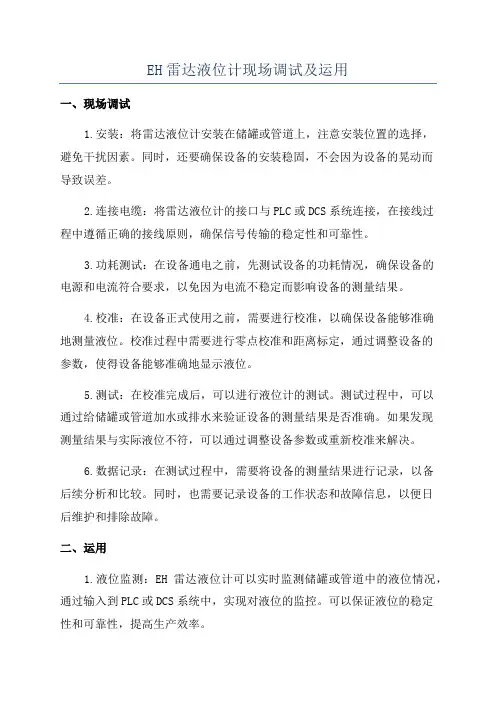

EH雷达液位计现场调试及运用
EH雷达液位计现场调试及运用一、现场调试1.安装:将雷达液位计安装在储罐或管道上,注意安装位置的选择,避免干扰因素。
同时,还要确保设备的安装稳固,不会因为设备的晃动而导致误差。
2.连接电缆:将雷达液位计的接口与PLC或DCS系统连接,在接线过程中遵循正确的接线原则,确保信号传输的稳定性和可靠性。
3.功耗测试:在设备通电之前,先测试设备的功耗情况,确保设备的电源和电流符合要求,以免因为电流不稳定而影响设备的测量结果。
4.校准:在设备正式使用之前,需要进行校准,以确保设备能够准确地测量液位。
校准过程中需要进行零点校准和距离标定,通过调整设备的参数,使得设备能够准确地显示液位。
5.测试:在校准完成后,可以进行液位计的测试。
测试过程中,可以通过给储罐或管道加水或排水来验证设备的测量结果是否准确。
如果发现测量结果与实际液位不符,可以通过调整设备参数或重新校准来解决。
6.数据记录:在测试过程中,需要将设备的测量结果进行记录,以备后续分析和比较。
同时,也需要记录设备的工作状态和故障信息,以便日后维护和排除故障。
二、运用1.液位监测:EH雷达液位计可以实时监测储罐或管道中的液位情况,通过输入到PLC或DCS系统中,实现对液位的监控。
可以保证液位的稳定性和可靠性,提高生产效率。
2.报警功能:当液位超过设定的上限或下限时,EH雷达液位计会自动触发报警系统,通过声音、光等方式进行报警,提醒操作人员及时采取措施,避免危险事故的发生。
3.配合流量计使用:EH雷达液位计可以与流量计配合使用,通过对液位和流量进行实时监测和分析,可以判断液体的供给和消耗情况,优化工艺流程,提高生产效率。
4.故障诊断:EH雷达液位计具有故障诊断功能,可以实时检测设备工作状态和故障信息,并通过PLC或DCS系统输出故障信号,提前预警,方便进行维护和排除故障。
5.远程监控:EH雷达液位计可以通过通信接口与计算机或云平台进行连接,实现对液位的远程监控和管理,方便操作人员进行远程操作和管理,提高工作效率和运行安全性。
E+H FMU30 超声波液位计调试方法
E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后,24V电压接在仪表的+,—上面,屏蔽层接到仪表里面的接地端子。
另外,为保持仪表测量的稳定性,仪表外部的接地端子尽量也做一下接地。
E+H超声波液位计FMU30,FMU40的调试方法一般来说,超声波液位计的调试需要修改如下几个选项,002(罐体形状),003(介质属性),004(过程条件),005(空罐标定),006(满罐标定)上电以后,仪表自检,然后变到测量值00。
(1)按E键进入基本设置菜单,首先看到的是002这个选项,显示的是(拱顶罐,水平卧罐,旁通管,,等几个选项),如需更改,按+或者—号键选需要选择的罐型,按E键确定。
更改后+,-号键一起按返回上层菜单。
(2)如不需更改,直接按E键进入下个菜单003。
003代表被测量介质的属性,有如下几个选项(未知,液体,固体直径大于4mm,固体直径小于4mm'''' 等),根据现场情况进行选择。
修改方法同上。
(3)继续按E键进入004菜单,有如下几个选项(标准,平静液面,带搅拌器,,等)一般工况选择标准。
根据实际情况选择。
(4)继续按E键进入005菜单,这个是需要修改的很重要的一个值。
这个值是空罐值。
把池底到超声波探头表面的实际距离输入仪表,按+键进入菜单,选中空罐的值,按E键确认修改,+,—用来修改数值,E键确认。
(5) +,—号一起按返回005的主目录,继续按E键进入006菜单,这个也是需要修改的值,这个值是满罐值,它表示池底到zui高液位的距离,修改方法同空罐值。
基本上,仪表的调试已经完成。
另,如果显示值波动较大,这个在罐子里面的测量可能出现,这个需要做一下回波抑制。
在基本设定中,按E键找到051这个菜单,进入后选择(manual''手动),+,—号—起按返回051菜单,继续按E键进入052菜单,输入抑制的距离,这个距离比空罐值要低一点,如果空罐5M的话,建议输入4.8M。
E+H超声波液位计设置
Endress+Hauser超声波液位计设置我们需设置三个参数:V0H1 探头到滤池滤砂的距离V0H2 设定的量程V0H9 实际液位高度调试步骤:先设定量程V0H2,再估计探头到滤砂的距离设定V0H1,通过查看V0H9的数据,调节V0H1,在滤池没有水时将其调节到0。
具体操作步骤如下:1、如何选择V、H参数通过相应按键可选择V、H的参数,当你一直按着V或H按键时相应V、H的参数将不断的循环增减。
2、设定V0H2参数V0H2参数为设定的量程,如下图我们设定的量程为3m:设定时通过按键对数值的增减操作,一直按着时数值将会不断的增(减)。
3、初设V0H1参数V0H1参数为探头到底砂的距离,我们需要先估计一下,现滤池液位计探头到底砂的距离大概为2m。
4、调节V0H1参数,查看V0H9参数当我们初设了V0H1参数,然后查看V0H9参数,V0H9为实际的液位数值。
我们在进行调试液位计时,需保证滤池中无水,这样V0H9应该需要调节到0。
如下图:我们需要不断的调节V0H1参数使得V0H9参数设置为,当然在之间波动也无妨,但不要在之间波动。
在调节V0H1参数查看V0H9参数时,若V0H9变大则说明V0H1参数偏大,反之则偏小,我们需不断反复的调节V0H1参数,尽量使得V0H9参数达到标准。
每次调节V0H1参数后查看V0H9参数,需要观察V0H9参数1分钟以上,看看是否稳定。
超声波液位计RESET:将参数V9H5设定为333即可复位超声波液位计。
你可以先尝试在V3H0输入1m,这是抑制,从上往下1m内的干扰将被抑制。
然后退到V0H0看示数是否正常。
若不行则先记录下空标满标值如下。
V0H1是空标值,也就是探头到池底的距离。
V0H2是满标值,也就是空标值减去的盲区,该值需要与上位机对应上,相当于量程。
同时按-和V便是复位,复位后需要重新设空标和满标。
设好后选择V0H0,便是显示测量值的主界面。
若还不行,建议更换仪表测试。
E+H超声波液位计设置方法
E+H液位计设置方法人机界而E3H雷达诫位计现场调试及运用E-HI雷达.液位计內量参数示意臥在E+H雷达液位计的现场调试辻程中需注意以下歩数的设置,参数设蚤的合理性将直扳介睑憧的;嘲性3 o1〕罐体理状:在“00”基本愎定契单中叫炉祓罷包括挨顶擁、卧式邸鏗、旁通菅、导波菅〔也辭于导腹貝线应甲)、平顶罐、球摊聚2)介嵐条件:在叩卩基本设定菜車中<f003If谡置.包捂价电常嫩未知、于1詞至1.9之间、干1.9M4 N间、于4 M 10 Z间、大干1。
这用中类型。
力过程条件:在£<00!,基本设定菜单中-<004"演置,包括标^隹狀态、平静表面、波动表面、搅拌器、■剜1变化等状态*4)空理高團在“时基本谏定菓单中-006"设显输入从法兰1测童的歩誉点〕到最低磯位U零点)时距离卜见图1內置姿数示意图标识’5)满罐高直;在C[OO rt基本设定菜单中-[005I!设養输人从最低祓位到最高掖位U童程)的民理论上测量达S夭线尖端的位置是可能的■但是考虑到腐诙麦粘附的影响】测量范围的终值师E离天线的尖端至少碩個,但使用F駅532型带平面天集时这一距离至少不得低干L皿见圏1內置爹数示意圏rt F"标识。
C) WSi ft -D5-1犷展标定菜单中竹5『设置,杲扌酩总够测量的量高物位与S'B^考点之闻的最■■卜距离,当物便扯干盲险帕无法保证物傥的可触憧。
FW530型设定數值箱劇叭天螳的长嵐FMK532型设定數值为皿吨图1内置参竦示鳶图吒尸标识协7)安全距离;在ei01!,安全设定菜单中叩1产傩]设定数值琴照“満耀高IT愎置说明(现场询试中注意区分咏如型和FHR532型"见图I内置卷叛示营图U SD B标识&的做阖定目标抑制匕目的是消除液检回波仪外的杂波(例刘边轴,焊缝等)对雷达测量的爲响,便测量凰縉臨可在啊扌扩屣标定菓单中”阳卩杯临严忆5护僅用干扰抑制功^对内鄂的干扰回波进甸卬制,便其不祓当作真实物位回波进行计算口首弐对義位雪和距离i时与实际人工检尺歆值进行比辄苦存在误基选释棄单忆刃"中佯动”选喷然厨在菓单叫陋'中翁入扌蔣嚨馴抑制庞围必须在实际履位前每米结束*根据已如的空罐值広贝加詢甌围知E-L 〔实际浪位〕-0.5^最后在菜单"053"中启动干扰回波抑制,在程中,可在菜单t(X2rr 料裁抑制曲线〔包绍銭「对固定目标抑制曲傩查少朴如厨N圈乳圈吐圈5所示。
e+hfmu30超声波液位计调试方法
E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后,24V电压接在仪表的+,—上面,屏蔽层接到仪表里面的接地端子。
另外,为保持仪表测量的稳定性,仪表外部的接地端子尽量也做一下接地。
E+H超声波液位计FMU30,FMU40的调试方法一般来说,超声波液位计的调试需要修改如下几个选项,002(罐体形状),003(介质属性),004(过程条件),005(空罐标定),006(满罐标定)上电以后,仪表自检,然后变到测量值00。
(1)按E键进入基本设置菜单,首先看到的是002这个选项,显示的是(拱顶罐,水平卧罐,旁通管,,等几个选项),如需更改,按+或者—号键选需要选择的罐型,按E键确定。
更改后+,-号键一起按返回上层菜单。
(2)如不需更改,直接按E键进入下个菜单003。
003代表被测量介质的属性,有如下几个选项(未知,液体,固体直径大于4mm,固体直径小于4mm'''' 等),根据现场情况进行选择。
修改方法同上。
(3)继续按E键进入004菜单,有如下几个选项(标准,平静液面,带搅拌器,,等)一般工况选择标准。
根据实际情况选择。
(4)继续按E键进入005菜单,这个是需要修改的很重要的一个值。
这个值是空罐值。
把池底到超声波探头表面的实际距离输入仪表,按+键进入菜单,选中空罐的值,按E键确认修改,+,—用来修改数值,E键确认。
(5) +,—号一起按返回005的主目录,继续按E键进入006菜单,这个也是需要修改的值,这个值是满罐值,它表示池底到zui高液位的距离,修改方法同空罐值。
基本上,仪表的调试已经完成。
另,如果显示值波动较大,这个在罐子里面的测量可能出现,这个需要做一下回波抑制。
在基本设定中,按E键找到051这个菜单,进入后选择(manual''手动),+,—号—起按返回051菜单,继续按E键进入052菜单,输入抑制的距离,这个距离比空罐值要低一点,如果空罐5M的话,建议输入。
e+h导波雷达液位计说明书
e+h导波雷达液位计说明书摘要:1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文:一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。
它通过发射能量波(一般为脉冲信号),并接收反射的能量波来测量物位高度。
e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点,广泛应用于各种工业领域。
二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下:1.发射装置发射能量波,能量波在波导管中传输。
2.能量波遇到障碍物(如液体表面)后反射,反射的能量波由波导管传输至接收装置。
3.接收装置接收反射信号,并根据测量能量波运动过程的时间差来确定物位变化情况。
三、e+h 导波雷达液位计的特点1.高精度:e+h 导波雷达液位计具有较高的测量精度,能够满足各种工业场合的要求。
2.高可靠性:采用先进的导波雷达技术,具有出色的抗干扰能力和较长的使用寿命。
3.较强的适应性:适用于各种液体、固体物位的测量,可广泛应用于不同场合。
4.易于安装和维护:e+h 导波雷达液位计结构简单,安装方便,且维护成本较低。
四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域:1.工业生产过程:如高贮仓、高煤仓或堆场等测量场合。
2.石油、化工、冶金等行业:用于测量各种液体、固体物位。
3.环保领域:如水位监测、污水处理等。
五、e+h 导波雷达液位计的安装与维护1.安装:选择合适的安装位置,保证能量波能顺利传输到接收装置,并避免安装在有较强干扰的环境中。
2.维护:定期检查导波雷达液位计的运行状况,发现问题及时处理。
E+H电容式液位计操作指导
电容式液位计操作指导
位置1
正常操作位置
位置2
空罐或小于30%标定,具体操作步骤如下:
空罐:将开关转到2,同时按住+和- 2秒,直到绿灯闪烁,松开按键,5秒后绿灯停止闪烁,空罐标定结束。
物位小于30%:算出现在液位对应的电流值,将万用表接入仪表如图示,将仪表开关转到2位置,按住+或至少-2秒,调整到对应的电流值,结束标定。
位置3
满灌或部分满标定,具体操作步骤如下:
满罐:将开关转到3,同时按住+和- 2秒,直到红灯闪烁,松开按键,10秒后红灯停止闪烁,满罐标定结束。
物位大于70%:算出现在液位对应的电流值,将万用表接入仪表如图示,将仪表开关转到3位置,按住+或-至少2秒,调整到对应的电流值,结束标定。
位置4
是否挂料操作,具体操作步骤如下:
将开关转到4,按住“+”键,绿灯闪四次表明仪表设置为挂料;按住“-”键,绿灯闪四次表明仪表设置为非挂料。
位置7
恢复出厂设置,具体操作如下:
将开关转到位置7,同时按住“+”和“-”直到红灯开始闪,恢复出厂设置完成后将停止闪烁。
报警指示
绿灯:每5秒闪烁,表示仪表是否在操作状态;每秒闪一下,表示仪表在标定状态
红灯:每X秒闪5次,表示电容杆太长、探杆短路、电子插件有问题;每秒闪一下,表示电子插件内的温度超过的允许的范围。
E+H超声波物位计参数设置和液位计校准
E+H超声波物位计罐体形状过程条件空满标:F(最高液位即量程)=E-0.35(法兰至最高液位距离),L +D= E参数【解锁:同时按下+、-和E,再输入2456(不等于2457)后按E 】tank shape罐体形状dome ceiling [dəʊm][ˈsi:lɪŋ]拱顶罐horizontal cyl [ˌhɒrɪˈzɒntl]卧柱形罐bypass[ˈbaɪpɑ:s]旁通管stilling well导波管flat ceiling [ˈsi:liŋ]平顶罐sphere[sfɪə(r)]球罐no ceiling无罐medium property[ˈmi:diəm][ˈprɒpəti](波能回来)介质特性solid<4mm[ˈsɒlɪd]固体solid>4mmunknow未知Liquid液体process cond[ˈprəʊses]过程条件standard solid标准固体solid dusty固体粉conveyor belt[kənˈveɪə ]传送带test: no filter [ˈfɪltə(r)]测试:无滤波standard liq标准溶液calm surface [kɑ:m]平静表面turb surface波动表面add agitator[ˈædʒɪteɪtə(r)]搅拌器fast chage快速变化空罐标定empty calibr 6.500m(罐底至法兰的距离)distance membrane距离膜to min . level [ˈmembreɪn]Dist./meas.value Dist 3.868 m.val 2.63mDist./meas.value Dist.3.952m m.val 2.55m start mappingoffon抑制范围range of mapping4.303minput ofmapping range封闭区blocking dist0.500mBD=blockingdist满罐标定full calibr6.300m(量程)span 跨度max:empty-BDcheck distancedist.too smalldist.too bigdist. unknowmanual 手动的distance=oksafety setting 安全设定output on alarm报警输出Max(22mA)hold保持user spe[ə]cific用户指定 Min(<=3.6mA)outp.echo loss失波输出holdramp %/min斜率alarmackn.alarmnoyesin safety distwarning警告self holding自保持alarmsafetydistance0.050mfrom blockingdistancedelay time60 sin case ofecho loss在回波损耗的情况下temperaturemeasured temp15.6℃测量的温度max.temp.limit80℃界限max. meas temp35.6℃react high temp[riˈækt]做出反应waringalarmdefect temp sens温度传感器的缺陷alarmwarninglinearisation [laɪnəraɪ'zeɪʃən]线性化level/ullage[‘ʌlɪdʒ]空高level cu铜level Du 水平度ullage cuullage Duextended calibr扩展标定extended map扩展抑制图common[ˈkɒmən]普通mapping抑制图pres.map dist目前图的距离0.660cust.tank mapactive[ˈæktɪv]起作用reset重置inactiveoutput输出commun. address通信地址0no.of preambels[priˈæmbl] 5前同步字符数low output输出下限on offoutput current9.65mAcurr. output mode电流输出模式standard标准curr.turn.downfixed current固定电流simulation[sɪmjuˈleɪʃn]模拟sim offsim levelsim volume[ˈvɒlju:m]体积sim currentenvelope curve[ˈenvələʊp]包络线plot settings[plɒt]作图设置Envelope curveEnv.curve+FAC 包络线+FACEnv.curve+cust.map包络线+用户抑制Recording curve记录曲线 Single curve单次Cyclic[ˈsaɪklɪk]循环display 显示Language语言EnglishDeutschFrancaisEspanolIntalianoNederlandsニホウタ返回主显示页Back to home900sformat display格式显示decimal[ˈdesɪml]十进制ft-in-1/16ˊˊdisplay testoffonsep:charcter[ˈkærəktə(r)]特点.,no of deceimals小数位数x . x xx . x x xx诊断diagnostics [ˌdaɪəg'nɒstɪks]当前错误present error 上次错误[ˈpri:viəs]previous errorno usable.echochannel 1check calibr E641清除上次错误clear last errorkeeperase[ɪˈreɪz]清除resetfor reset codeSee manual复位码见手册请求application rar[ˌæplɪˈkeɪʃn]modified [‘mɒdɪfaɪd]修正not modified检测窗口detectionwindow[diˈtekʃən]offonresetmeasured dist4.453mmeasuredlevel2.060m解锁参数unlock parameter300system parameterstag no 仪表位号LT-073229102temprature unit℃℉协议[ˈprəʊtəkɒl]+软件版本protocol+sw-noVol.04.00 HART系列号serial noH101BF0109Adistance unitmftmminchdownloaad mode下载方式parameter only param+cust.map mapping onlyserviceservice level 服务级debug[ˌdi:ˈbʌg]排除故障tank bottom[‘bɒtəm]槽底 measurmentsensortable传感器表algorithm{ˈælgərɪðəm]运算法则systemfirst echo[ˈekəʊ]第一回波Info[ˈɪnfəʊ]信息distanceEnvelope膜mapping 映射edge [edʒ]边缘First echo fact40dB[ˈekəʊ]波FEF threshold120dB[ˈθreʃhəʊld]临界值max.ampl 0 FAC0dBpresent FEF2.2dB FEF dist far0.000mmFEF edge0dBFEF at near dist0dBFEF dist near0.000mmSetupPress eng unitmH 2OmH 2O/ftH 2O/inH 2O/Pa/Kpa/Mpa/Psi /mmHg/inHg/kgf /cm 2/mbar/bar/mmH 2OCorrected press2.662mH 2O2.662mH 2OPos zero adjust 调零AbortAbort[ə‘bɔ:t ]中止Confirm[kənˈfɜ:m ]确认Set LRV →0.0000mH 2OSet URV →5.0000mH 2OMeasuring modePressurePressureLevelE+H 液位计(校准,单位,量程,模拟量)Extended setupCond definition条件定义0 0Device tage [dɪˈvaɪs]设备LIT-B0903B LIT-B0903BOperator code操作码0 0Current outputCurrent outputAlarm cur.switchSW.setting装置SW.settingOutput fail modeMaxMax/hold/minHigh alarm curr22.000mA22.000mASet min. Current3.8mA 3.8mA/4.0mAAlarm behav.p [‘bɪhəv]行为warningWarning/ Alarm/ NAMUROutput current12.529mA12.529mAGet LRVAbord/confirm AbordSet LRV0.0000mH2O 0.0000mH2OGet URVAbord/confirm AbordSet LRV5.0000mH2O 5.0000mH2O。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Endress+Hauser超声波液位计设置
我们需设置三个参数:
V0H1 探头到滤池滤砂的距离
V0H2 设定的量程
V0H9 实际液位高度
调试步骤:先设定量程V0H2,再估计探头到滤砂的距离设定V0H1,通过查看V0H9的数据,调节V0H1,在滤池没有水时将其调节到0。
具体操作步骤如下:
1、如何选择V、H参数
通过相应按键可选择V、H的参数,当你一直按着V或H按
键时相应V、H的参数将不断的循环增减。
2、设定V0H2参数
V0H2参数为设定的量程,如下图我们设定的量程为3m:
设定时通过按键对数值的增减操作,一直按着时数
值将会不断的增(减)。
3、初设V0H1参数
V0H1参数为探头到底砂的距离,我们需要先估计一下,现滤池液位计探头到底砂的距离大概为2m。
4、调节V0H1参数,查看V0H9参数
当我们初设了V0H1参数,然后查看V0H9参数,V0H9为实际的液位数值。
我们在进行调试液位计时,需保证滤池中无水,这样V0H9应该需要调节到0。
如下图:
我们需要不断的调节V0H1参数使得V0H9参数设置为,当然在之间波动也无妨,但不要在之间波动。
在调节V0H1参数查看V0H9参数时,若V0H9变大则说明V0H1参数偏大,反之则偏小,我们需不断反复的调节V0H1参数,尽量使得V0H9参数达到标准。
每次调节V0H1参数后查看V0H9参数,需要观察V0H9参数1分钟以上,看看是否稳定。
超声波液位计RESET:将参数V9H5设定为333即可复位超声波液位计。
你可以先尝试在V3H0输入1m,这是抑制,从上往下1m内的干扰将被抑制。
然后退到V0H0看示数是否正常。
若不行则先记录下空标满标值如下。
V0H1是空标值,也就是探头到池底的距离。
V0H2是满标值,也就是空标值减去的盲区,该值需要与上位机对应上,相当于量程。
同时按-和V便是复位,复位后需要重新设空标和满标。
设好后选择V0H0,便是显示测量值的主界面。
若还不行,建议更换仪表测试。
