CAN总线心得总结(不可多得)
CAN总线学习总结

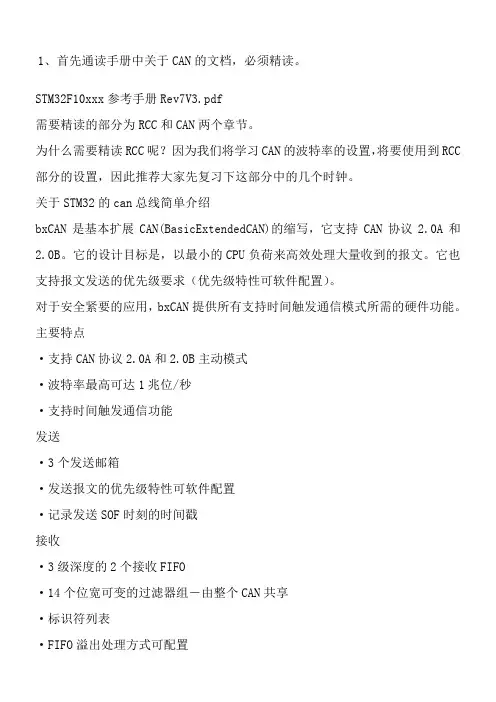

1、首先通读手册中关于CAN的文档，必须精读。
STM32F10xxx参考手册Rev7V3.pdf需要精读的部分为RCC和CAN两个章节。
为什么需要精读RCC呢？因为我们将学习CAN的波特率的设置，将要使用到RCC 部分的设置，因此推荐大家先复习下这部分中的几个时钟。
关于STM32的can总线简单介绍bxCAN是基本扩展CAN(BasicExtendedCAN)的缩写，它支持CAN协议2.0A和2.0B。
它的设计目标是，以最小的CPU负荷来高效处理大量收到的报文。
它也支持报文发送的优先级要求（优先级特性可软件配置）。
对于安全紧要的应用，bxCAN提供所有支持时间触发通信模式所需的硬件功能。
主要特点·支持CAN协议2.0A和2.0B主动模式·波特率最高可达1兆位/秒·支持时间触发通信功能发送·3个发送邮箱·发送报文的优先级特性可软件配置·记录发送SOF时刻的时间戳接收·3级深度的2个接收FIFO·14个位宽可变的过滤器组－由整个CAN共享·标识符列表·FIFO溢出处理方式可配置·记录接收SOF时刻的时间戳可支持时间触发通信模式·禁止自动重传模式·16位自由运行定时器·定时器分辨率可配置·可在最后2个数据字节发送时间戳管理·中断可屏蔽·邮箱占用单独1块地址空间，便于提高软件效率2、STM32FVBT6的can的工作模式分为#defineCAN_Mode_Normal((u8)0x00)#defineCAN_Mode_LoopBack((u8)0x01)#defineCAN_Mode_Silent((u8)0x02)#defineCAN_Mode_Silent_LoopBack((u8)0x03)在此章我们的豆皮教程中我们将使用到CAN_Mode_LoopBack和CAN_Mode_Normal两种模式。
can总线波形检测实验心得
can总线波形检测实验心得最近，我参加了一次CAN总线波形检测实验，实验的主要目的是了解CAN总线的基本原理和波形特征，并通过实验掌握如何检测CAN总线的波形。
在实验中，我学到了很多有关CAN总线的知识和技能，下面是我的一些心得体会。
首先，我深刻理解了CAN总线是一种高速、可靠的数据传输协议，它可以在多个设备之间进行数据通信。
CAN总线架构中包括控制器(CAN Controller)、收发器(CAN Transceiver)和节点(CAN Node)等组成部分。
控制器是主要的数据处理单元，用于控制数据的收发和处理；收发器负责将控制器的数字信号转换为模拟信号，以及将模拟信号转换为数字信号；节点则是CAN总线上的一个设备，每个节点都有一个唯一的标识符，用于识别发送和接收的数据。
其次，我学会了如何检测CAN总线的波形。
在实验中，我们使用了示波器(Oscilloscope)来检测CAN总线的波形。
示波器是一种用于显示电信号波形的仪器，它可以显示CAN总线上的数字信号波形，并帮助我们分析和判断波形是否正常。
在检测波形时，我们需要注意以下几个方面：1. CAN总线上的波形应该是一个方波，即上升沿和下降沿应该垂直，且幅值应该保持稳定；2. CAN总线上的波形的周期应该保持一致，如果出现周期不一致的情况，可能需要检查CAN总线上的设备是否正常；3. CAN总线上的波形的幅值应该在规定范围内，如果幅值过高或过低，可能会影响数据传输的质量。
最后，我认为这次实验对我来说非常有意义。
通过这次实验，我不仅学习了CAN总线的基本原理和波形特征，还了解了如何使用示波器检测CAN总线的波形。
这对我以后的学习和工作都有很大的帮助。
我相信，在将来的工作中，我会继续努力，不断提高自己的技能和知识水平。
CAN总线学习心得 摘抄
CAN总线学习心得摘抄.txt54就让昨日成流水，就让往事随风飞，今日的杯中别再盛着昨日的残痕；唯有珍惜现在，才能收获明天。
原文来自：/my/space.php?uid=80086&do=blog&id=28342问：第一，接收信息的工作节点需要什么响应来确认？第二，接收的子程序未调好是否意味收发两方均无法调试？如何确认发送成功？答：网络上同一速率的正常工作节点响应：1、已设定速率；2、在工作状态。
完全是由硬件(比如：SJA1000芯片)完成ACK确认。
问：请问单个can 节点可以进行调试吗？是一块一路的can适配卡，使用端口地值300h,我使用winio进行读写的，可为什么，所有的单元读出来得数据都是ff？是因为只使用了单个节点can控制器不能正常工作吗？答：sja可实现单节点调试；ff应该是地址空间错误；问：我还是不太明白，你说的地址空间错误，是说sja1000的地址没有选通，地址没有指向sja1000的寄存器吗？答：首先把读写片选信号产生了再去管sja1000吧。
问：我用验收滤波器来选择接收CAN2.0B的一帧数据，29位中只对其中几位进行判别，其他位又不是定值，请问这该怎么办？可不可以掩住不关心的位？用范围应该也可以实现，不过那样感觉不好，请教大家，谢谢！答：相关/不相关位最终都可以转化为范围描述。
问：请教关于2119 can验收过滤器的问题请问：1、在canstarter－ii应用指南第42页中提到的“fullcan标准地址”与“标准单个地址”有何区别？2、第45页表2.34的“值”“字”“行”“id索引”是什么概念？答：fullcan标准地址放置的是需要自动执行接收存储的id索引表格(fullCAN功能，查看相关的介绍)；标准单个地址仅仅是AF接收/屏蔽标准id的索引表格，即和一般的接收过滤理解一致。
答：fullcan模式下自动把符合的帧放在后面的ram里标准单个把符合的数据放在接收寄存器中问：将“LPC 系列ARM 微控制器的CAN 接收过滤设置”一文中的LTU.hpp加入原来的工程中（原来是用c做的），编译时有好多错误，用的确实是C＋＋编译器，可感觉它对c＋＋中的关键词不认识，请大家指教，谢谢！答：里头好像仅仅作用域符号“::”不是C的之外没什么特别之处。
CAN总线基础知识总结（建议收藏）
CAN总线基础知识总结（建议收藏）CAN总线基础知识总结一、CAN总线简介1、CAN总线（Controller Area Network，控制器局域网）是由德国BOSCH（博世）公司在1986年为汽车而设计的，它是一种串行通信总线，只需两根线CAN_H和CAN_L。
2、隐性（逻辑1）与显性（逻辑0）的概念：CAN总线在数据传输过程中，实际上传输的是CAN_H和CAN_L 之间的电位差。
CAN_H只能是高电平(3.5V)或悬浮状态(2.5V)，CAN_L只能是低电平(1.5V)或悬浮状态(2.5)V，当CAN_H和CAN_L 都为2.5V 时，是隐性，表示逻辑1，当CAN_H为3.5V、CAN_L都为2.5V时，是显性，表示逻辑0。
表示隐性和显性逻辑的能力是CAN总线仲裁方法的基本先决条件，即所有节点都为隐性时，总线才处于隐性状态；只要有一个节点发送了显性，总线就呈现为显性状态。
3、120?电阻：必须在总线的每一节点的CAN_H和CAN_L之间接一个120?左右的电阻，以避免出现信号反射。
4、CAN技术规范CAN2.0A和CAN2.0B：CAN2.0A只有标准帧（标识符（ID）有11位）；CAN2.0B除了标准帧，还有扩展帧（标识符（ID）有29位）。
5、CAN的国际标准ISO11898和ISO11519：CAN 协议经ISO 标准化后有ISO11898和ISO11519两种标准，它们对于数据链路层的定义相同，但物理层不同。
ISO11898 是波特率为125kbps-1Mbps 的CAN高速通信标准。
ISO11519 是波特率为125kbps 以下的CAN低速通信标准。
高速通信标准和低速通信标准的硬件规格也不一样，所以需要选用不同的收发器。
在收发器的规格书上都会注明高速通信用还是低速通信用，或者是符合ISO11898标准还是ISO11519标准。
6、CAN总线协议只定义了物理层和数据链路层，要将CAN总线应用于工程项目中必须制定上层的应用协议。
CAN总线基础知识总结(建议收藏)
CAN总线基础知识总结一、CAN总线简介1、CAN总线（Controller Area Network，控制器局域网）是由德国BOSCH（博世）公司在1986年为汽车而设计的，它是一种串行通信总线，只需两根线CAN_H和CAN_L。
2、隐性（逻辑1）与显性（逻辑0）的概念：CAN总线在数据传输过程中，实际上传输的是CAN_H和CAN_L之间的电位差。
CAN_H只能是高电平(3.5V)或悬浮状态(2.5V)，CAN_L只能是低电平(1.5V)或悬浮状态(2.5)V，当CAN_H和CAN_L都为2.5V 时，是隐性，表示逻辑1，当 CAN_H为3.5V、CAN_L都为2.5V时，是显性，表示逻辑0。
表示隐性和显性逻辑的能力是CAN总线仲裁方法的基本先决条件，即所有节点都为隐性时，总线才处于隐性状态；只要有一个节点发送了显性，总线就呈现为显性状态。
3、120Ω电阻：必须在总线的每一节点的CAN_H和CAN_L之间接一个120Ω左右的电阻，以避免出现信号反射。
4、CAN技术规范CAN2.0A和CAN2.0B：CAN2.0A只有标准帧（标识符（ID）有11位）；CAN2.0B除了标准帧，还有扩展帧（标识符（ID）有29位）。
5、CAN的国际标准ISO11898和ISO11519：CAN 协议经ISO 标准化后有ISO11898和ISO11519两种标准，它们对于数据链路层的定义相同，但物理层不同。
ISO11898 是波特率为125kbps-1Mbps 的CAN高速通信标准。
ISO11519 是波特率为125kbps 以下的CAN低速通信标准。
高速通信标准和低速通信标准的硬件规格也不一样，所以需要选用不同的收发器。
在收发器的规格书上都会注明高速通信用还是低速通信用，或者是符合ISO11898标准还是ISO11519标准。
6、CAN总线协议只定义了物理层和数据链路层，要将CAN总线应用于工程项目中必须制定上层的应用协议。
can总线实验报告
can总线实验报告
《CAN总线实验报告》
一、实验目的
本实验旨在通过对CAN总线的实验研究，掌握CAN总线的基本原理、工作方式和应用领域，提高学生对CAN总线技术的理解和应用能力。
二、实验内容
1. CAN总线基本原理的学习和理解
2. CAN总线的工作方式和通信协议的研究
3. CAN总线在汽车电子控制系统中的应用实例分析
4. CAN总线通信协议的实验验证
三、实验步骤
1. 通过文献资料和教材学习CAN总线的基本原理和工作方式
2. 使用CAN总线开发板进行实验，验证CAN总线的通信协议
3. 分析汽车电子控制系统中CAN总线的应用实例
4. 结合实际案例，对CAN总线通信协议进行实验验证
四、实验结果
通过本次实验，我们深入了解了CAN总线的基本原理和工作方式，掌握了CAN总线通信协议的实验验证方法，并对CAN总线在汽车电子控制系统中的应用有了更深入的了解。
实验结果表明，CAN总线作为一种高可靠性、高性能的通信协议，在汽车电子控制系统中具有广泛的应用前景。
五、实验结论
通过本次实验，我们对CAN总线的基本原理、工作方式和应用领域有了更深入
的了解，提高了对CAN总线技术的理解和应用能力。
同时，我们也认识到了CAN总线在汽车电子控制系统中的重要作用，为今后的学习和研究打下了坚实的基础。
综上所述，本次实验取得了良好的实验效果，为我们进一步深入研究CAN总线技术奠定了坚实的基础。
希望通过今后的学习和实践，能够更好地应用CAN总线技术，为汽车电子控制系统的发展做出更大的贡献。
CAN总线总结和心得
以MCP2510爲控制器的CAN总綫使用後心得经过对由MCP2510爲控制器的CAN汇流排的应用，大致得出了以下结论。
一．首先是对晶片的电路接法，MCP2510的4、5、6、10、11可以空置，第3脚（CLK输出脚）可以接到CPU的OSC脚，以取代CPU的震荡体，但最好不用。
如果对实时要求不高的话，第12脚（中断脚）也可以空置。
还有因爲MCP2551性能不好，易损坏。
连到TXCAN、RXCAN的LED和5V间的电阻阻值不宜过小，取5K以上，最好不接。
MCP2551的8脚决定了晶片的工作功耗，接地是高速模式（功耗大），接5V就会进入低功耗模式，和地之间接47K电阻是斜率模式（经常是用这种方式）。
第5脚的功能是输出VDD/2的电压，供别的晶片使用，这里不用接。
最好用PCA82C250/251取代，管脚的接法和用法和MCP2551相容。
二．这部分主要是对SPI和晶片的操作码作一分析。
下面的例子都是以PIC16F877爲平台，用组合语言来编写。
对SPI介面的读写方法如下：初始化SPI：InitSSPBANKSEL SSPSTAT ; SSPSTAT = 0x94 CKE=0 for mode 00 Operationbsf SSPSTAT,6bcf SSPSTAT,7BANKSEL PORT_CS2510 ; The PORT of CS2510 pin's locationbsf CS2510BANKSEL SSPCON ; SSPCON = 0x20movlw b'00100000' ; CKP=0 , Master Mode with Fosc/4 clockmovwf SSPCONreturnSPI介面的读和写。
写：先把数传入W，再调用Write_SPI_Byte。
读：先调用Write_SPI_Byte，读出的资料存放在W。
每次读写时要使CS脚爲0，读写完毕CS置1，下面是副程式：Write_SPI_ByteBANKSEL SSPBUFmovwf SSPBUFBANKSEL SSPSTAT ; Switch to SSPSTAT in order to test the BF FlagWait_BFbtfss SSPSTAT,BFgoto Wait_BFBANKSEL SSPBUF ; Read from SSPBUF will update BF Flag Automately !!movf SSPBUF,Wreturn控制MCP2510晶片方法：先说一下MCP2510晶片的操作，共有6个操作码，重定，位元修改，读数据，写资料，读晶片的各发送器和接收器的状态，请求发送开始。
can总线波形检测实验心得
can总线波形检测实验心得
在进行CAN总线波形检测实验之前，我们首先需要了解CAN总线的基本原理和特性。
CAN总线是一种常见的工业控制网络，具有高速、可靠、抗干扰等特点。
在实际应用中，我们需要对CAN总线的波形进行检测，以验证其正常工作。
下面是我在进行CAN总线波形检测实验中的一些心得体会。
首先，我们需要准备一些基本的设备和工具，例如CAN总线分析仪、示波器、信号发生器等。
在进行波形检测之前，我们需要对这些设备进行正确的连接，以确保信号正常传输。
同时，我们需要对所使用的设备进行正确的配置，例如设置波特率、校验模式、帧格式等。
其次，在进行波形检测之前，我们需要先了解CAN总线的标准波形，以便于对波形进行比较和分析。
在实际检测过程中，我们需要观察CAN总线上的各种信号波形，例如起始边沿、同步边沿、数据帧等。
通过对这些波形的分析，我们可以判断CAN总线的工作状态是否正常。
最后，我们需要对检测结果进行分析和处理。
在实际应用中，我们需要对CAN总线上的各种异常情况进行诊断和处理，以确保系统的稳定运行。
例如，当出现误码率高、总线负载过大等情况时，我们需要及时采取相应的措施，以减少故障的发生。
总之，进行CAN总线波形检测实验是一个较为复杂的过程，需要我们具备一定的知识和技能。
通过不断地学习和实践，我们可以更好地掌握CAN总线的工作原理和波形检测技能，从而为工业控制系统的设计和维护提供更加可靠的保障。
CAN总线使用总结
CAN总线使⽤总结CAN总线使⽤总结⼀，CAN总线是由德国BOSCH公司提出，⽬的是为了解决汽车内部硬件信号线的复杂⾛线⼆，CAN：controller area area：控制器局域⽹络三，CAN总线的特点：与⼀般的通信总线相⽐，ＣＡＮ总线的数据通信具有突出的可靠性、实时性和灵活性。
１，CAN为多主⽅式⼯作，⽹络上任⼀节均可在任意时刻主动向⽹络上其他节点发送信息，不分主从２，ＣＡＮ节节点只需通过对报⽂的标志符进⾏滤波就可以⽅便的实现点对点，点对多点及全局⼴播等⼏种传送接收⽅式；３，ＣＡＮ总线采⽤⾮破坏总线仲裁技术。
当发⽣冲突时，优先级低的节点⾃动退出发送，⽽优先级⾼的节点可不受影响地继续传输数据，从⽽⼤⼤节省了总线冲突仲裁时间。
尤其是在负载很重的情况下，也不会出现瘫痪情况（以太⽹则可能）。
４，在报⽂标识符上，ＣＡＮ上的节点分成不同的优先级，可满⾜不同的实时要求，优先级⾼的数据最多可在１３４us内得到传输；５，ＣＡＮ的直接通信距离最远可达１０ＫＭ（速率在５kbps以下），通信速率最⾼可达１Ｍbps，（此时通信距离最长为４０m）；６，ＣＡＮ上的节点数主要取决于总线驱动电路，⽬前可达１１０个；７，报⽂采⽤短帧结构，传输时间短，受⼲扰概率低，保证了数据出错率极低；８，ＣＡＮ的每帧信息都在ＣＲＣ校验及其他检错措施，具有极好的检错效果；９，ＣＡＮ的通信介质为双绞线、同轴电缆或光纤，选择灵活；１０，ＣＡＮ节点在错误严重的情况下具有⾃动关闭输出功能，以使总线上其他节点的操作不受影响；１１，ＣＡＮ总线具有较⾼的性价⽐。
四，CAN总线的系统构成及数据传输原理（⼀），系统构成1，CAN控制器：接收来⾃微控制器的数据，并处理发送给收发器，同时，也接收来⾃收发器的数据，处理传给微控制器。
2，CAN收发器：总线驱动四，CAN总线的的通信协议（⼀），⽹络层次结构可分为三个层：⽬标层，传送层，物理层，如下图所⽰物理层：规定了信号的传输过程中的电⽓特性（如传输⽅式及传输介质）及信号特性；传送层：帧组织，总线仲裁，错误检测等；⽬标层：信息识别，为应⽤层提供接⼝；其上述分层按iso/osi也可以分为两层：物理层，数据链路层（即⽬标层和传送层）。
can总线波形检测实验心得
can总线波形检测实验心得本次实验是关于CAN总线波形检测的，通过实验的学习，我不仅掌握了CAN总线波形检测的理论知识，更重要的是在实践中加深了对CAN总线应用的认识。
CAN总线是一种多主机、高速、可靠、实时性强的数据通信总线，在现代汽车、工业控制等领域得到广泛应用。
选用CAN总线有很多好处，即可减少线缆数量，降低维护成本，增加可靠性，提高数据传输速度，提高系统实时性。
在本次实验中，我学习了使用示波器和通信分析仪来分析CAN总线波形。
首先，我们需要在CAN总线上定义并发送数据帧，然后使用示波器捕捉CAN总线上的信号，并通过观察CAN总线上的波形，分析数据传输的情况。
在实践中，我观察到了如下几个重点：一、观察CAN总线上的波形，要重点分辨CAN总线上的SOH和SOL 分别对应CAN总线上的高电平和低电平，从而判断数据帧是否正确地发送到总线上。
二、分析CAN总线波形时，要注意每个CAN信号线上电位的变化，尤其是在出现错误时，要通过观察特定的错误标识码，分析错误原因，及时进行排查和修复。
例如，出现了错误的电压水平，说明CAN总线出现了故障。
三、当数据帧未能正确地发送到CAN总线上时，要通过示波器分析波形，及时发现问题，并进行排查。
例如，可以根据诊断数据或制造商的建议，查看是否存在不当安装或信号强度较弱等问题，以及检查是否存在总线长度过长、噪声污染、松动的连接以及总线终端等问题，并及时进行修复和调整。
综上所述，本次实验不仅仅是对我们掌握CAN总线波形检测知识的考验，更是对我们掌握CAN总线应用知识的指导。
我们需要在实践中不断总结和积累经验，不断提高自己的技能和水平，以便更好的应用CAN总线技术，为实际工程应用提供更好的支持。
CAN总线入门总结
1. 简介CAN总线由德国BOSCH公司开发，最高速率可达到1Mbps。
CAN的容错能力特别强，CAN控制器内建了强大的检错和处理机制。
另外不同于传统的网络（比如USB或者以太网），CAN节点与节点之间不会传输大数据块，一帧CAN消息最多传输8字节用户数据，采用短数据包也可以使得系统获得更好的稳定性。
CAN总线具有总线仲裁机制，可以组建多主系统。
2. CAN标准CAN是一个由国际化标准组织定义的串行通讯总线。
最初是用于汽车工业，使用两根信号总线代替汽车内复杂的走线。
CAN总线具有高抗干扰性、自诊断和数据侦错功能，这些特性使得CAN总线在各种工业场合广泛使用，包括楼宇自动化、医疗和制造业。
CAN通讯协议ISO-11898：2003标准介绍网络上的设备间信息是如何传递的，以及符合开放系统互联参考模型（OSI）的哪些分层项。
实际通讯是在连接设备的物理介质中进行，物理介质的特性由模型中的物理层定义。
ISO11898体系结构定义七层，OSI模型中的最低两层作为数据链路层和物理层，见图2-1。
图2-1：ISO 11898标准架构分层在图2-1中，应用程序层建立了上层应用特定协议，如CANopenTM协议的通讯链路。
这个协议由全世界的用户和厂商组织、CiA维护，详情可访问CiA网站：can-cia.de。
许多协议是专用的，比如工业自动化、柴油发动机或航空。
另外的工业标准例子，是基于CAN的协议的，由KVASER和Rockwell自动化开发的DeviceNetTM。
3. 标准CAN和扩展CANCAN通讯协议是一个载波侦听、基于报文优先级碰撞检测和仲裁（CSMA/CD+AMP）的多路访问协议。
CSMA的意思是总线上的每一个节点在企图发送报文前，必须要监听总线，当总线处于空闲时，才可发送。
CD+AMP的意思是通过预定编程好的报文优先级逐位仲裁来解决碰撞，报文优先级位于每个报文的标识域。
更高级别优先级标识的报文总是能获得总线访问权，即：标识符中最后保持逻辑高电平的会继续传输，因为它具有更高优先级。
can总线技术期末总结
can总线技术期末总结一、引言CAN（Controller Area Network，控制器局域网）总线技术是一种在工控领域广泛使用的通信协议和物理介质。
本文将从CAN总线技术的发展历程、工作原理、应用领域以及未来发展等方面进行总结。
二、发展历程CAN总线技术最早源于德国宝马公司的研究项目，用于车辆电子系统的通信。
随着应用拓展，CAN总线技术被广泛应用于工业控制系统、机车车辆控制系统以及其他需要高可靠性和实时性的领域。
CAN总线技术于1986年首次在精确电气汽车传动系统中使用，并在1991年成为国际标准（ISO 11898）。
三、工作原理CAN总线采用分布式控制的工作原理。
在CAN总线中，各个设备通过总线进行通信，每个设备之间都可以相互发送和接收信息。
CAN总线上的设备一般分为主机和从机，主机负责控制总线的访问，而从机则负责接收和发送数据。
CAN总线使用CSMA/CA（Carrier Sense Multiple Access / Collision Avoidance）协议进行数据传输。
每个设备在发送数据前会检测总线上的信号，如果发现总线上正在传输数据，则等待一段时间再发送，以避免冲突。
四、应用领域CAN总线技术在工业控制系统中得到了广泛的应用。
它可以连接各种传感器、执行器和计算机，用于控制和监测工业过程。
由于CAN总线具有高可靠性和实时性，广泛应用于汽车电子系统，如发动机控制、底盘控制、空调控制等。
此外，CAN总线技术还被用于船舶、飞机、火车和军事装备等领域。
它在这些领域中起到了连接和协调各个设备的作用。
五、未来发展随着物联网和工业4.0等概念的兴起，对于实时性和可靠性要求更高的通信技术逐渐被提出。
CAN总线技术在这方面有着不可替代的优势，因此其未来发展前景广阔。
未来CAN总线技术可能在以下几个方面得到进一步发展。
首先，更高的通信速率是一个主要的发展方向。
目前CAN总线的通信速率一般在1Mbps到10Mbps之间，但随着数据量和通信速率的不断增加，CAN总线需要适应更高速的通信需求。
基于can总线的远程温度测控系统实验心得
基于can总线的远程温度测控系统实验心得在本次实验中，我们设计并实现了一套基于CAN总线的远程温度测控系统。
该系统包括多个温度传感器、控制器和CAN总线通信模块，在不同的节点上进行数据采集、处理和传输。
首先，我们对系统进行了硬件搭建，包括选用合适的硬件平台、连接不同模块之间的电路、编写相应的驱动程序等。
其中，CAN总线模块是系统中关键的组成部分，它通过CAN协议实现了节点之间的通信，使得数据能够快速、准确地传输。
然后，我们进行了软件编程，主要包括实现数据的采集、处理、传输和控制等。
在数据采集方面，我们利用温度传感器读取不同节点的温度值，并通过CAN总线发送到控制器。
在数据处理方面，我们设计了相应的算法，对温度数据进行滤波、校准和处理，确保其准确性和稳定性。
在数据传输方面，我们利用CAN总线模块实现节点之间的通信，采用广播和单播等方式进行数据传送。
在控制方面，我们根据不同节点的温度变化情况，对控制器进行控制，调节温度输出，从而实现对系统的合理控制。
最后，我们对系统进行了测试和优化，验证了其性能和稳定性，并对可能存在的问题进行了修正和改进。
通过本次实验，我们深入了解了CAN总线通信技术的应用，掌握了基于CAN总线的远程温度测控系统的设计和实现方法，为今后的研究和应用奠定了基础。
- 1 -。
CAN总线相关知识点归纳(1)
CAN总线相关知识点归纳I概述CAN (Controller Area Network)即控制器局域网，是一种能够实现分布式实时控制的串行通信网络。
想到CAN就要想到德国的Bosch公司,因为CAN就是这个公司开发的(和Intel) CAN 有很多优秀的特点，使得它能够被广泛的应用。
比如:传输速度最高到IMbps, 通信距离最远到IOkm,无损位仲裁机制，多主结构。
近些年来，CAN控制器价格越来越低，很多MeU也集成了CAN控制器。
现在每一辆汽车上都装有CAN总线。
一个典型的CAN应用场景：y∙7：7、行电机・控制第〃接近开关“s光电开关1信号调理模块I CAN总线标准CAN总线标准只规定了物理层和数据链路层，需要用户自定义应用层。
不同的CAN 标准仅物理层不同。
CAN收发器负责逻辑电平和物理信号之间的转换。
将逻辑信号转换成物理信号（差分电平），或者将物理信号转换成逻辑电平。
CAN 标准有两个，即IoSII898和K）SII519,两者差分电平特性不同。
ISOII898高速CAN电平高低电平幅度低，对应的传输速度快;物理层CAN有三种接口器件多个节点连接，只要有一个为低电平，总线就为低电平，只有所有节点输出高电平时，才为高电平。
所谓〃线与〃。
CAN 总线有5个连续相同位后，就插入一个相反位，产生跳变沿，用于同步。
从 而消除累积误差。
和485、232 一样，CAN 的传输速度与距离成反比。
因为电缆的特性阻抗为120。
，为了模拟无限远的传输线数据链路层CAN 总线传输的是CAN 帧，CAN 的通信帧分成五种，分别为数据帧、远程帧、 错误帧、过载帧和帧间隔。
数据帧用来节点之间收发数据，是使用最多的帧类型；远程帧用来接收节点向发 送节点接收数据；错误帧是某节点发现帧错误时用来向其他节点通知的帧；过载 帧是接收节点用来向发送节点告知自身接收能力的帧；用于将数据帧、远程帧与 前面帧隔离的帧。
数据帧根据仲裁段长度不同分为标准帧(2. OA)和扩展帧(2. OB)帧起始低速 CAN-bus 终端电阻接法高速CAN∙bus 终端电阻接法为什么是120 Ω， 使线路阻抗连续，信号波形完帧起始由一个显性位（低电平）组成，发送节点发送帧起始，其他节点同步于帧 起始；帧结束由7个隐形位（高电平）组成。
总线基本实验的实验心得
总线基本实验的实验心得
在实验总线基本实验中,我学到了许多关于计算机体系结构和计
算机网络的知识,还掌握了如何设计、实现和测试总线协议。
以下是
我的实验心得:
1. 了解计算机体系结构:总线是计算机内部通信的介质,是计算
机系统中最基本的结构之一。
在总线基本实验中,我了解了计算机系
统中各个部件的作用和相互之间的联系,包括中央处理器(CPU)、内存、输入输出设备等。
2. 掌握总线协议:总线协议是总线通信的基础,包括数据报、时序、地址空间等方面的规范。
在总线基本实验中,我学习了如何设计、实现和测试总线协议,如USB、I2C、SPI等。
3. 理解电路设计:在总线基本实验中,我学习了如何使用示波器、逻辑分析仪等工具进行电路设计。
通过设计电路,我理解了电路原理
和数字电路的基本操作,这对我今后的电路设计和实验有着重要的帮助。
4. 实践编写代码:在总线基本实验中,我学习了如何使用C语言
编写代码,并实现了一些简单的功能,如读取文件、发送数据等。
通过实践编写代码,我更深入地理解了C语言编程的基本技巧和计算机系
统的工作原理。
5. 掌握测试工具:在总线基本实验中,我学习了如何使用逻辑分
析仪、示波器等测试工具进行总线协议的测试。
通过测试工具,我能
够更准确地检查总线通信的正确性和性能,从而验证总线协议的正确
性和可靠性。
总线基本实验对我的学习和成长有着重要的帮助。
通过实验,我不仅掌握了计算机体系结构、总线协议和电路设计等基础知识,还能够编写和测试代码,提高编程能力和测试技能。
CAN总线实验报告
CAN总线实验报告实验一SJA1000初始化一、实验要求：正确完成对SJA1000初始化，初始化成功后用LED点亮，表示初始化完成；否则LED 不亮。
二、实验内容：1.实现SJA1000的初始化设置2.理解SJA1000的相关寄存器的设置。
三、实验系统硬件设计：图1是89C51与SJA1000连接图。
MCU与SJA1000连接图。
选择适合的电阻和电容。
此实验选择了51KR电阻与1UF电容，开机后给电容充电，电容电压由0V升至5V，SJA1000可靠复位。
I/O复位，由单片机某一I/O引脚控制SJA1000复位引脚，使单片机在可靠复位之后完成SJA1000的复位，避免时间偏差。
芯片复位，可以通过外围芯片进行复位。
四、实验系统软件设计程序开始采用宏定义，初始化开始。
设置模式寄存器进入复位模式;然后配置时钟分频寄存器（CDR）选择PeliCAN模式，关闭CLKOUT输出；然后是输出控制寄存器（OCR）,再设置位定时（BTR0/BTR1）6MHz晶振，波特率30Kbps；然后配置验收滤波；最后再次设置模式寄存器推出复位状态并且设置单验收滤波，然后判断状态寄存器是否位OXOC以确认初始化是否成功，如果成功则点亮LED，否则重新初始化。
图1系统软件设计框图程序如下：MODE EQU 0DE00HCMR EQU 0DE01H ;命令寄存器SR EQU 0DE02H ;状态寄存器IR EQU 0DE03H ;中断寄存器IER EQU 0DE04H ;中断使能寄存器BTR0 EQU 0DE06H ;总线定时寄存器一BTR1 EQU 0DE07H ;总线定时寄存器二OCR EQU 0DE08H ;输出控制寄存器ALC EQU 0DE0BH ;仲裁丢失捕捉寄存器ECC EQU 0DE0CH ;错误代码捕捉寄存器TXERR EQU 0DE0FH ;发送错误计数器ACR0 EQU 0DE10H ;验收代码寄存器0ACR1 EQU 0DE11H ; 1ACR2 EQU 0DE12H ; 2ACR3 EQU 0DE13H ; 3AMR0 EQU 0DE14H ;验收屏蔽寄存器0AMR1 EQU 0DE15H ; 1AMR2 EQU 0DE16H ; 2AMR3 EQU 0DE17H ; 3FIN EQU 0DE10H ;发送/接收帧信息ID1 EQU 0DE11H ;发送/接收缓冲区之标示符一ID2 EQU 0DE12H ;发送/接收缓冲区之标示符二DATA1 EQU 0DE13H ;发送/接收数据首址RBSA EQU 0DE1EH ;接收缓冲器起始地址寄存器CDR EQU 0DE1FH ;时钟分频寄存器ORG 4000HJMP STARTORG 4080H;----------------------------------------------------------------START:MOV DPTR,#MODEMOV A,#01HMOVX @DPTR,AMOV DPTR,#IERMOV A,#0DHMOVX @DPTR,AMOV DPTR,#ACR0MOV A,#00HMOVX @DPTR,AMOV DPTR,#ACR1MOV A,#10HMOVX @DPTR,AMOV DPTR,#ACR2MOV A,#00HMOVX @DPTR,AMOV DPTR,#ACR3MOV A,#00HMOVX @DPTR,AMOV DPTR,#AMR0 MOV A,#00H MOVX @DPTR,AMOV DPTR,#AMR1 MOV A,#0FH MOVX @DPTR,AMOV DPTR,#AMR2 MOV A,#0FFH MOVX @DPTR,AMOV DPTR,#AMR3 MOV A,#0FFH MOVX @DPTR,AMOV DPTR,#BTR0 MOV A,#6DH MOVX @DPTR,AMOV DPTR,#BTR1 MOV A,#2AH MOVX @DPTR,AMOV DPTR,#OCR MOV A,#01CH MOVX @DPTR,AMOV DPTR,#TXERR MOV A,#00H MOVX @DPTR,AMOV DPTR,#MODE MOV A,#00H MOVX @DPTR,AMOV DPTR,#SR MOVX A,@DPTRCJNE A,#0CH,START CLR P1.2END五．频率计算：晶振6MHz,由实验运行截图可得BTR0=6DH, BTR1=2AH=2 46=2 46/ 6=46/3us设同步段为1个系统时钟周期，=1= (8 +2×1+1)=112=2= + + =14 =644/3usf=1/ =46.6kbps六.实验心得这次实验是第一次在试验台上做实验，刚去对操作台的布局及功能都不太熟悉，经过老师的讲解、演示，我们开始在操作台上操作练习，通过实践操作，对SJA1000模块以及模块的初始化有了详细的认识并且在以后的应用中会更熟练。
