GCr15轴承钢热处理工艺设计解析
GCr15用于小轴承的热处理工艺流程及其组织结构性能研究
理论分析阶段对实验样品的组织、结构、形貌、性能进行综合分析，与理想理论数据进行对比，给出样品每一步热处理所得到的组织、结构及其性能。
实验报告内容1）名称、本实验的目的、实验方法和步骤、实验结果与分析讨论;2）本实验注重热处理工艺设计，学生应多查资料，注重设计过程，实验只是其中一部分，故实验报告中应包含所查资料相关内容，制订工艺的依据、原理；零件加工工艺流程图、热处理工艺曲线；组织、结构、性能测试分析等内容。
文字部分不少于5000字（不包括图片），报告不少于5页，手写，书写工整（要存档），交纸质和电子版。
GCr15用于小轴承的热处理工艺流程及其组织结构性能研究一、实验目的1. 研究并制定出轴承钢GCr15的热处理工艺流程，并通过对材料组织及性能分析比较工艺方案优缺点。
2. 熟悉金相样品的制备方法，了解金相显微镜、X射线衍射仪等所用的仪器设备的操作使用。
3. 学会整理数据，培养分析问题、解决问题、设计实验以及相互合作的能力。
能够比较全面地、系统地掌握材料制备、化学成分、组织结构与性能之间的关系及其变化规律。
二、实验方法GCr15是一种最常用的高碳铬轴承钢，经过淬火加回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。
GCr15轴承钢用于制作各种轴承套圈和滚动体。
如制作内燃机、电动机车、汽车以及高速旋转的高载荷机械传动轴承的钢球、滚子和套圈。
轴承制造基本流程轴承套圈加工流程图1. 预备热处理：球化退火作为GCr15钢预备热处理，其主要的目的是由热处理使钢铁材料内部的层状或网状碳化物聚成球状，达到改善钢材之切削性能、加工塑性、机械韧性等。
球化退火是依靠片状渗碳体的自发球化效果倾向和聚集长大。
渗碳体在高温下开始溶解，会使一片渗碳体断开为若干细的点状渗碳体，弥散分布在奥氏体基体上，同时由于加热温度低和渗碳体不完全溶解，造成奥氏体成分极不均匀。
在随后的缓冷过程中，以原有的细碳化物质点为核心，或由奥氏体的富碳区产生新的碳化物核心，形成均匀而细小的颗粒状碳化物。
GCr15轴承钢热处理工艺设计解析
图 3 箱式电炉
图4 淬火炉
7. GCr15轴承钢热处理内容及要求
7.1 硬度检查 GCr15钢制套圈、滚子和滚针淬火后的硬度不小于63HRC ，回火后的硬度为61～65HRC。 7.2 金相组织检查 轴承零件淬、回火后显微组织应有隐晶、细小结晶马氏体 和均匀分布的细小残留碳化物以及少量残余奥氏体组成。 淬、回火后的显微组织应根据马氏体粗细程度，残留碳化 物颗粒大小和数量以及托氏体的形状、大小和数量评价。 7.3 断口检查 滚动轴承零件淬、回火后，其断口应为浅灰色细瓷状，按 本标准第四级别图评定，2级为合格断口，不允许有1级欠 热断口，或3级过热断口存在。
3. 轴承钢材料的选择
轴承钢一般要经球化退火处理和淬火加低温回火处理，球 化退火的目的是降低硬度，改善切削加工性，同时获得均 匀分布的细粒状珠光体，为最终热处理做好组织上的准备 GCr15SiMn(A)钢是在GCr15基础上，提高Si、Mn含量改 型钢，以改善其淬透性和弹性极限，耐磨性也有所提高。 但其热处理工艺麻烦，成本高。 渗碳钢如20Mn、20NiMo、12Cr2Ni4A、20Cr2Ni4A、 20Cr2Mn2MoA等，经渗碳-淬火低温回火处理后，表面 有高的硬度、耐磨性和接触疲劳强度，而心部具有很高的 冲击韧性。用渗碳钢做轴承，加工工艺性能好，可以采用 冷冲压技术，提高材料的利用率，再经渗碳淬火处理后， 在表层形成有利的残余应力，提高轴承的使用寿命。但适 用于轧钢机械、矿山挖掘机和其他一些受冲击负载荷较大 的机械使用的轴承。
5.2. GCr15轴承钢的热处理工艺设计
（1）预备热处理工序—球化退火 球化退火目的是使组织变为均匀分布的细粒状珠光体，获 得最佳的机加工性能并未淬火提供良好的原始组织，淬火
、回火后获得最佳的力学性能。Cr15钢退火组织为细粒状
gcr15热处理硬度
gcr15热处理硬度摘要：1.GCr15轴承钢的基本介绍2.GCr15轴承钢的热处理方法及其对硬度的影响3.热处理过程中应注意的问题及解决方案4.GCr15轴承钢的应用领域及性能优势正文：GCr15轴承钢是一种高碳铬轴承钢，其碳含量在0.95%--1.05%之间。
在热处理之前，GCr15轴承钢的硬度一般在HB190~229之间。
经过适当的热处理后，其硬度可以提高到HRC62~65，甚至更高。
热处理是影响GCr15轴承钢硬度的重要因素。
一般采用淬火和回火相结合的方法。
淬火温度取决于工件的壁厚，一般在830~860°C之间，然后进行低温回火，回火温度一般在170-180°C。
这样处理后的GCr15轴承钢具有高硬度、高强度和良好的耐磨性。
在热处理过程中，有一些问题需要注意。
例如，工件的冷却方式、保温时间、加热温度等都会影响热处理效果。
对于冷却方式，一般采用油淬火或水淬火。
对于保温时间，需要根据工件的大小和加热温度来确定。
此外，加热温度也要控制在合适的范围内，以保证硬度的提升。
GCr15轴承钢的热处理硬度大于60HRC是常见的，但在某些特殊情况下，可能需要提高到更高的硬度。
这时，可以适当调整热处理工艺，如提高淬火温度、延长保温时间等。
GCr15轴承钢因其高硬度、高强度和良好的耐磨性，被广泛应用于轴承、模具等领域。
其热处理后的硬度，可以满足大多数工况的需求。
在实际应用中，根据不同的需求，可以灵活调整热处理工艺，以达到理想的效果。
总之，GCr15轴承钢的热处理硬度是一个重要的性能指标，通过合理的热处理工艺，可以使其硬度达到60HRC甚至更高。
在热处理过程中，需要注意一些问题，如冷却方式、保温时间、加热温度等，以保证热处理效果。
GCr15热处理工艺及注意事项
GCr15热处理工艺及注意事项
一、淬火示意图，如下
说明：
实际淬火温度在840±10℃，若零件较大，一般取温度上限。
还可以考虑在500℃时保温一段时间。
在淬火温度时保温2小时左右（保证淬透）。
淬火后HRC＞60。
淬火后冷却，先在盐水中冷却至400℃左右，以出水时工件表面不发白为最适宜。
然后迅速油冷至150℃左右，及时回火。
二、回火
此材料的回火硬度和温度关系，参照下表。
回火保温时间取4小时左右。
三、注意事项
1、工件表面开孔，或有易发生形变的地方应尽量用适量的工具进行填充加固等，以防止开裂或发生变形等情况。
2、装炉时最好用木炭保护，最好将零件装入带保护剂的箱中，或直接放入通有保护气的炉内加热，将氧化脱碳的程度降至最小。
3、淬火后冷却时，取出工件后先用刷子刷去表面的氧化皮，然后淬入10%氯化钠水溶液中，并沿工件最大截面积方向晃动，加速冷却。
4、冷至400℃左右，迅速转入油中冷却（油应该充分搅拌，实际操作时，把高压气打入油中），使之缓慢冷却，减少淬火应力。
5、工件在油中冷却至150℃左右，迅速进行回火。
一定不能在油中停放时间过长，以免引起开裂。
6、工件形状如比较复杂，截面厚度差比较大，应考虑减少在盐水中冷却的时间，防止开裂。

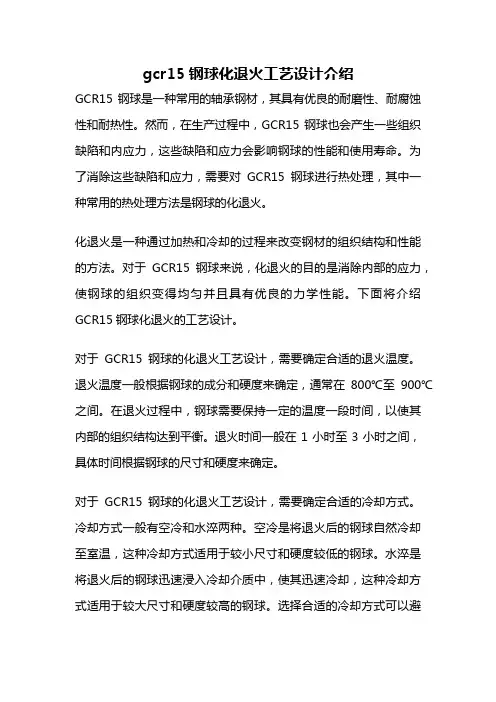

gcr15钢球化退火工艺设计介绍
gcr15钢球化退火工艺设计介绍GCR15钢球是一种常用的轴承钢材，其具有优良的耐磨性、耐腐蚀性和耐热性。
然而，在生产过程中，GCR15钢球也会产生一些组织缺陷和内应力，这些缺陷和应力会影响钢球的性能和使用寿命。
为了消除这些缺陷和应力，需要对GCR15钢球进行热处理，其中一种常用的热处理方法是钢球的化退火。
化退火是一种通过加热和冷却的过程来改变钢材的组织结构和性能的方法。
对于GCR15钢球来说，化退火的目的是消除内部的应力，使钢球的组织变得均匀并且具有优良的力学性能。
下面将介绍GCR15钢球化退火的工艺设计。
对于GCR15钢球的化退火工艺设计，需要确定合适的退火温度。
退火温度一般根据钢球的成分和硬度来确定，通常在800℃至900℃之间。
在退火过程中，钢球需要保持一定的温度一段时间，以使其内部的组织结构达到平衡。
退火时间一般在1小时至3小时之间，具体时间根据钢球的尺寸和硬度来确定。
对于GCR15钢球的化退火工艺设计，需要确定合适的冷却方式。
冷却方式一般有空冷和水淬两种。
空冷是将退火后的钢球自然冷却至室温，这种冷却方式适用于较小尺寸和硬度较低的钢球。
水淬是将退火后的钢球迅速浸入冷却介质中，使其迅速冷却，这种冷却方式适用于较大尺寸和硬度较高的钢球。
选择合适的冷却方式可以避免钢球再次产生应力，并且可以使钢球的组织更加均匀。
对于GCR15钢球的化退火工艺设计，需要对退火后的钢球进行质量检验。
质量检验一般包括硬度测试、金相组织观察和力学性能测试等。
硬度测试可以评估钢球的硬度是否符合要求，金相组织观察可以评估钢球的组织结构是否均匀，力学性能测试可以评估钢球的强度和韧性等性能是否满足要求。
通过质量检验，可以确保退火后的钢球具有良好的性能和质量。
GCR15钢球的化退火工艺设计是提高钢球性能和质量的重要步骤。
通过确定合适的退火温度和时间，选择合适的冷却方式，并进行质量检验，可以使GCR15钢球具有优良的组织结构和力学性能，提高其使用寿命和可靠性。
gcr15,热处理硬度
gcr15,热处理硬度
GCr15是一种高碳铬轴承钢，具有优异的耐久性和高强度，是广泛应用于机械行业的一种材料。
但是，它的硬度需要经过热处理才能得到提高。
接下来，我们将分步骤阐述热处理对GCr15硬度的影响。
1. 热处理的原理
热处理是指对金属材料进行加热或冷却的工艺，以改变其组织结构和物理性能的方法。
通过加热使金属材料达到一定的温度，使其中的碳原子发生扩散，然后迅速冷却，使得金属材料的组织变得均匀致密，从而提高金属材料的强度和硬度。
2. GCr15的热处理方法
GCr15的热处理方法分为两种：淬火和回火。
淬火：将GCr15钢加热至830℃～860℃左右逐渐冷却到300℃左右，然后再用油、水等介质对其加速冷却，使钢材快速冷却获得高硬度和高强度。
淬火后的GCr15钢材具有高硬度、高磨损性、高强度、高韧性等特点。
回火：将淬火后的GCr15钢材放在供给稳定的炉内进行煅烧，使其在一定温度范围内保持一定时间，随后再冷却至室温。
经过回火处理的GCr15钢材不仅硬度减小，而且韧性增大，更加适合于轴承等需要强度和韧性兼备的设备。
3. 热处理对GCr15的硬度的影响
经过淬火和回火处理后，GCr15的硬度明显加强。
淬火后的
GCr15钢材硬度通常可以达到62-66HRC以上，而回火后的GCr15钢材硬度约在57-62HRC之间。
总之，热处理是使GCr15钢材硬度得到提高的关键步骤之一。
在机械制造业中，GCr15钢的热处理是必不可少的一步，可以使轴承等机械零部件更加耐用，具有更长的生命周期。
同时，也可提高机械行业产品的整体竞争力。
gcr15热处理硬度 -回复
gcr15热处理硬度-回复GCR15热处理硬度：引言：热处理是一种常见的金属材料处理方法，它可以改变材料的表面和内部结构，从而使其具有更好的力学性能。
GCR15是一种常用的工具钢，广泛应用于轴承、齿轮等领域。
热处理对GCR15的硬度具有显著影响，本文将一步一步解释GCR15热处理硬度的相关内容。
第一部分：热处理工艺1. 退火处理：在GCR15材料的初始状态下，它的晶粒结构比较大，同时会存在一些内部应力。
为了减少这些缺陷，需要进行退火处理。
退火的主要目的是通过加热和冷却过程来改变材料的晶粒结构，以提高其塑性和延展性。
在退火处理中，将GCR15加热到准确的温度，保持一定时间，然后缓慢冷却至室温。
这样可以使晶粒的尺寸变小并消除内部应力。
2. 淬火处理：淬火是为了增加GCR15的硬度和强度。
在退火处理后，GCR15的晶粒结构变得相对稳定，但硬度较低。
淬火可以通过快速冷却过程来改变材料的晶体结构，使其变得更加致密。
这种过程也被称为“冷却淬火”。
淬火使GCR15的晶粒细化，同时增加其硬度和强度。
3. 回火处理：淬火后的GCR15材料通常具有极高的硬度，但同时也会产生内部应力。
为了降低这种应力并保持一定的韧性，需要进行回火处理。
回火的主要目的是通过加热和冷却过程来减少淬火过程中形成的脆性组织，以提高材料的韧性。
回火的温度和时间根据需要进行调整，以达到所需的硬度和韧性。
第二部分：影响热处理硬度的因素1. 温度：热处理过程中的温度是影响热处理硬度的重要因素。
温度过高或过低都会对材料的晶体结构和硬度产生负面影响。
温度过高可能导致晶粒粗化和晶界溶解，从而降低材料的硬度。
而温度过低则可能导致晶粒无法完全变形，也会影响材料的硬度。
2. 时间：热处理过程中的保温时间对硬度的影响也非常重要。
保温时间过长或过短都会对材料的晶粒结构和硬度产生影响。
保温时间过长可能导致晶粒长大，从而影响硬度。
而保温时间过短则可能导致晶粒无法完全转变，同样会影响硬度。
GCr15SiMn轴承钢热处理工艺研究
GCr15SiMn轴承钢热处理工艺研究姓名：专业：机械制造及其自动化班级：学号：摘要：GCr15SiMn轴承钢广泛用于制作重型机床大型机械的大型轴承的钢球、滚子和套圈。
本文论述了不同锻后退火工艺、淬火工艺、回火工艺中组织转变和对该钢组织性能的影响，提出最佳热处理工艺。
关键词：GCr15SiMn、球化退火、淬火和回火、热处理。
前言：GCr15SiMn轴承钢是一种高碳铬轴承钢，提高了Si、Mn含量改善了淬透性和弹性极限，有回火脆性，白点敏感性强，焊接性能较差。
一、球化退火1、球化退火过程中的组织转变退火前的原始组织为热轧热锻或者正火组织，是片状碳化物与铁素体相间的珠光体。
将其加热至Ac1~Ac3之间并保温时，体心立方的铁素体转变为面心立方的奥氏体，部分片状碳化物溶解入奥氏体中，剩余的碳化物也逐渐由片状向粒状或球状转化。
加热温度越高，保温时间越长，则碳化物将全部溶入奥氏体中。
在随后的冷却过程中，如冷却速度足够缓慢或冷至770~800( GCr15SiMn）进行等温，则溶入的碳化物将以粒状在未溶碳化物或新位置析出，同时奥氏体转变为铁素体基体上分布着粒状碳化物和粒状珠光体，为球化退火的正常的组织。
冷速越大，析出的碳化物越细小，过缓的冷却速度产生粗大碳化物。
但冷却速度过快，且加热温度过高，保温时间不长，则溶入的碳化物将部分或全部以片状的形态析出，成为全部或含有部分片状碳化物分布于铁素体基体的混合珠光体。
二、淬火和回火1、淬火工艺过程中的组织转变把具有球化退火组织的工件加热到Ac1~Ac3之间进行保温时，铁素体基体转变成为奥氏体，粒状碳化物溶入奥氏体中并在奥氏体中扩散均匀化，同时奥氏体晶粒也不断长大，在随后的冷却过程中，如以足够快的冷却速度冷至Ms以下，奥氏体转变为马氏体，溶入奥氏体中的碳原子保留在马氏体中，随着工件温度的降低，越来越多的奥氏体转变为马氏体。
若在马氏体转变终止温度Mf以上某个温度保留冷却，未转变的奥氏体被保留下来成为残余奥氏体。
【精品】滚动轴承用钢GCr15钢的热处理原理
第一章滚动轴承用钢GCr15钢的热处理原理一、滚动轴承用钢应具有的特性1、高的接触疲劳强度；2、高的耐磨性；（发生滑动摩擦的主要部位）1）、滚动体与滚道的接触面；2）、滚动体与保持架兜孔的接触面；3）、保持架引导与套圈引导档边的接触面；4）滚子的端面与套圈档边的接触面。
3、高的弹性极限；4、高的硬度；5、一定的韧性；6、好的尺寸稳定性；7、一定的防锈功能；8、良好的工艺性能。
二、GCr15钢的物理性能1、GCr15钢的临界点：Ac1:760℃Acm：900℃Ar3：707℃Ar1：6952、GCr15钢的Ms点：Ms点随着奥氏体固溶度的变化而变化，亦即随着奥氏体温度的升高而降低，GCr15钢在860℃温度Ms点为216~225℃。
三、铬轴承钢热处理基础1、基本概念1）、奥氏体：是碳及合金元素溶于r-Fe八面体间隙的间隙式固溶体。
特征：[1]、在钢的各种组织中，奥氏体的比容最小；[2]、奥氏体的塑性高，屈服强度低，容易塑性变形加工成型。
2）、珠光体：是过冷奥氏体共析分解的铁素体和碳化物的整合组织片状珠光体：是指在光学显微镜下能够明显看出F与Fe3C呈片状分布的组织状态。
根据片间距的大小分为普通片状珠光体、索氏体、屈氏体。
粒状珠光体：铁素体基体上分布着粒状Fe3C的组织。
GCr15的正常锻造后组织应为细珠光体类型组织及细小的网状碳化物组成，不允许有＞3级的网状碳化物及明显线条状组织，不允许有粗针状马氏体和粗片状珠光体组织。
3)、马氏体：是碳在α-Fe中的过饱和固溶体。
马氏体分类：板条马氏体、片状马氏体、针状马氏体、隐晶马氏体。
GCr15钢淬火后得到的马氏体为隐晶马氏体或者细小结晶马氏体。
马氏体具有高的硬度、强度、耐磨性。
4）贝氏体：是过冷奥氏体在中温区域分解后所得的的产物，它一般是由铁素体和碳化物所组成的非层状组织。
贝氏体分类：上贝氏体、下贝氏体上贝氏体：是一种两相组织，有铁素体和Fe3C所组成的，大致平行的铁素体板条自奥氏体晶界的一侧或两侧向奥氏体晶粒内部长大，Fe3C分布于铁素体板条之间。
GCr15、2Cr13钢热处理工艺
• • • 淬 火：940℃保温30min 迅速油冷 2.高温回火：650摄氏度 保温90min 空冷
三、金相组织分析
• 1.GCr15钢 • 淬火后 • •
GCr15钢经淬火后卫针状马 氏体
• 低温回火后 • •
低温回火后为回火马氏体
• 2.2Cr13钢 • 淬火后 • 淬火后为针状马氏体
GCr15、2Cr13钢热处理综合实验
一、实验设备仪器
• 箱式电炉 洛氏硬度计
金相显微镜、抛光机、冷却介质
• 试样：GGR15钢，2GR13钢
二、热处理工艺
• • • • • • 1.GGR15钢 调质处理 1.淬 火：840℃ 保温30min 然后迅速油冷 2.低温回火：180℃保温2h 空冷
• 高温回火
• 高温回火后为板条马氏体
四.硬度分析
GCr15钢
淬火前 59.1HRC
2Cr13钢
50.4HRC
淬火后
低温回火 高温回火
80.5HRC
79.4HRC
74HRC
63.3HRC
硬度试验结果分析
• 我们得到结论： • 并且通过淬火前后，回火前后的硬度对比，我们得出结论： 油冷处理后洛氏硬度为 70~85HRC ，淬火加热温度在Ac1~ Accm之间，Cr元素的溶解，提高淬透性，改善回火稳定性， 同时也降低Ms点，有不少残留奥氏体存在；高温回火可以 降低其淬硬性，调高韧性。
GCr15热处理工艺及注意事项
GCr15热处理工艺及注意事项
一、淬火示意图，如下
说明：
实际淬火温度在840±10℃，若零件较大，一般取温度上限。
还可以考虑在500℃时保温一段时间。
在淬火温度时保温2小时左右（保证淬透）。
淬火后HRC＞60。
淬火后冷却，先在盐水中冷却至400℃左右，以出水时工件表面不发白为最适宜。
然后迅速油冷至150℃左右，及时回火。
二、回火
此材料的回火硬度和温度关系，参照下表。
回火保温时间取4小时左右。
三、注意事项
1、工件表面开孔，或有易发生形变的地方应尽量用适量的工具进行填充加固等，以防止开裂或发生变形等情况。
2、装炉时最好用木炭保护，最好将零件装入带保护剂的箱中，或直接放入通有保护气的炉内加热，将氧化脱碳的程度降至最小。
3、淬火后冷却时，取出工件后先用刷子刷去表面的氧化皮，然
后淬入10%氯化钠水溶液中，并沿工件最大截面积方向晃动，加速冷却。
4、冷至400℃左右，迅速转入油中冷却（油应该充分搅拌，实际操作时，把高压气打入油中），使之缓慢冷却，减少淬火应力。
5、工件在油中冷却至150℃左右，迅速进行回火。
一定不能在油中停放时间过长，以免引起开裂。
6、工件形状如比较复杂，截面厚度差比较大，应考虑减少在盐水中冷却的时间，防止开裂。
GCr15热处理工艺及注意事项
GCr15热处理工艺及注意事项
一、淬火示意图，如下
说明：
实际淬火温度在840±10℃，若零件较大，一般取温度上限。
还可以考虑在500℃时保温一段时间。
在淬火温度时保温2小时左右（保证淬透）。
淬火后HRC＞60。
淬火后冷却，先在盐水中冷却至400℃左右，以出水时工件表面不发白为最适宜。
然后迅速油冷至150℃左右，及时回火。
二、回火
此材料的回火硬度和温度关系，参照下表。
回火保温时间取4小时左右。
三、注意事项
1、工件表面开孔，或有易发生形变的地方应尽量用适量的工具进行填充加固等，以防止开裂或发生变形等情况。
2、装炉时最好用木炭保护，最好将零件装入带保护剂的箱中，或直接放入通有保护气的炉内加热，将氧化脱碳的程度降至最小。
3、淬火后冷却时，取出工件后先用刷子刷去表面的氧化皮，然后淬入10%氯化钠水溶液中，并沿工件最大截面积方向晃动，加速冷却。
4、冷至400℃左右，迅速转入油中冷却（油应该充分搅拌，实际操作时，把高压气打入油中），使之缓慢冷却，减少淬火应力。
5、工件在油中冷却至150℃左右，迅速进行回火。
一定不能在油中停放时间过长，以免引起开裂。
6、工件形状如比较复杂，截面厚度差比较大，应考虑减少在盐水中冷却的时间，防止开裂。
如有侵权请联系告知删除，感谢你们的配合！。
GCr15轴承钢热处理工艺设计说明书模板
高速钢如Cr4Mo4V(M50)、W6Mo5Cr4V2、W9Cr4V2这 类钢的特点是含有大量的Mn、Mo、Cr、V等碳化物形成 元素，经淬火后可获得高合金化的高碳马氏体，具有良好 的回火稳定性，并在高温回火后产生二次硬化现象，因此 能在高温下保持高硬度、高耐磨性和良好的接触疲劳强度 。但其加工复杂，成本高，适用于在高温、高速和高载荷 下工作的航空发电机、宇航飞行器、燃气轮机和涡轮增压 器等装置中的轴承。 综上所述，GCr15钢含有较少的合金元素，综合性能良好 ，淬火回火后具有高而均匀的硬度，耐磨性能好，接触疲 劳强度高。钢的热加工性好，球化退火后有良好的可切削 性。适宜制造各种轴承套圈及较宽尺寸范围的滚动体、滚 针；还可用于制造量具、冲压模具、机床丝杠以及柴油机 油泵油嘴上的精密零件等。
欢迎批评指导！！
ppt资料
2019 16
2. 性能要求
1.高的弹性极限、抗拉强度和接触疲劳强度； 2.高的淬硬性和必要的淬透性，以保证高耐磨性，其硬度为 （HRC）61～65； 3.一定的冲击韧性； 4.良好的尺寸稳定性（或组织稳定性），这对精密轴承特别 重要； 5.在和大或润滑油接触时要能抵抗化学腐蚀； 6.好的工艺性能，以满足大规模生产的需要。
7.4 裂纹检查 滚动轴承淬、回火后不允许有裂纹，一般用磁粉探伤法查 裂纹。 7.5 回火稳定性 滚动轴承零件淬、回火后必须进行回火稳定性检查，回 火稳定性是指被测定零件第二次回火前后相应点的最大落 差，硬度落差不大于1HRC为合格。GCr15的回火稳定性 试验温度范围为155℃±5℃。
快乐工作，快乐生活！ 感谢您的聆听！ ！
3. 轴承钢材料的选择
轴承钢一般要经球化退火处理和淬火加低温回火处理，球 化退火的目的是降低硬度，改善切削加工性，同时获得均 匀分布的细粒状珠光体，为最终热处理做好组织上的准备 GCr15SiMn(A)钢是在GCr15基础上，提高Si、Mn含量改 型钢，以改善其淬透性和弹性极限，耐磨性也有所提高。 但其热处理工艺麻烦，成本高。 渗碳钢如20Mn、20NiMo、12Cr2Ni4A、20Cr2Ni4A、 20Cr2Mn2MoA等，经渗碳-淬火低温回火处理后，表面 有高的硬度、耐磨性和接触疲劳强度，而心部具有很高的 冲击韧性。用渗碳钢做轴承，加工工艺性能好，可以采用 冷冲压技术，提高材料的利用率，再经渗碳淬火处理后， 在表层形成有利的残余应力，提高轴承的使用寿命。但适 用于轧钢机械、矿山挖掘机和其他一些受冲击负载荷较大 的机械使用的轴承。
gcr15等温淬火工艺
gcr15等温淬火工艺GCR15等温淬火工艺导言GCR15等温淬火工艺是一种先进的热处理技术，常用于高精度轴承、齿轮等零部件的制造过程中。
本文将介绍GCR15等温淬火工艺的意义、工艺流程以及应用领域。
意义1.提高材料硬度：GCR15等温淬火工艺能使钢材达到理想的硬度值，提高了零部件的耐磨性和使用寿命。
2.改善材料组织：通过等温淬火处理，可以使材料的晶粒细化，提高了材料的韧性和强度。
3.优化零部件性能：等温淬火工艺不仅可使材料达到良好的硬度和韧性平衡，还能减少材料的变形和应力集中现象。
工艺流程1.材料准备：选用高质量的GCR15钢材，确保材料的化学成分和内部组织的稳定性。
2.预热处理：将材料加热至恰当的温度，以消除内部应力和改善材料的塑性。
3.等温淬火：将预热后的材料迅速放入淬火剂中，使材料快速冷却，并保持在适当的温度下，使材料达到等温状态。
4.回火处理：经过等温淬火后，需要进行回火处理，以消除淬火时产生的过硬度和脆性。
5.精加工：经过以上工艺步骤后，零部件会具备良好的硬度和韧性平衡，然后进行精加工和表面处理。
应用领域GCR15等温淬火工艺主要应用于以下领域： - 高精度轴承：能够提高轴承的承载能力和使用寿命。
- 高精度齿轮：能够提高齿轮的传动效率和抗磨性能。
- 高负荷传动系统：能够增强传动系统的稳定性和可靠性。
- 其他零部件：例如滚针、滚子等机械零部件。
结论GCR15等温淬火工艺作为一种先进的热处理技术，对于提高材料硬度、改善材料组织和优化零部件性能具有重要意义。
在高精度机械制造领域，它的应用范围广泛且不断扩大。
通过不断优化工艺流程和技术手段，相信GCR15等温淬火工艺将在未来发展中发挥更大的作用。
工艺优化为了进一步优化GCR15等温淬火工艺，以下是一些具体的工艺优化方法： - 温度控制：合理控制预热和等温淬火的温度范围，确保材料能够达到良好的硬度和韧性平衡。
- 时间控制：严格控制每个工艺步骤的时间，以保证材料在每个阶段都能得到充分的处理。
GCr15的热处理工艺
轴承钢GCr15的热处理工艺GCr15钢是一种合金含量较少、具有良好性能、应用最广泛的高碳铬轴承钢。
经过淬火加回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。
该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。
实际就是Cr15。
GCr15是一种最常用的高铬轴承钢，具有高的淬透性，热处理后可获得高而均匀的硬度。
耐磨性优于GCr9，接触疲劳强度高，有良好的尺寸稳定性和抗蚀性，冷变形塑性中等，切削性一般，焊接性差，对白点形成敏感，有第一类回火脆性。
在滚珠轴承制造中，用以轧制壁厚12mm外径<250mm的H级至C级的轴承套，直径25.4-50.8mm的钢球；直径<22mm的滚子，此外也可用作承受大负荷、要求高耐磨性、高弹性极限、高接触疲劳强度的其他机械零件及各种精密量具冷冲模等。
如机床的滚珠丝杆，涡轮喷气发动机喷嘴的喷口、柱塞、活门、衬套等。
化学成分/元素含量（%）C：0.95-1.05Mn：0.25-0.45Si：0.15-0.35 S：<=0.025P：<=0.025Cr：1.40-1.65Mo：≤0.10Ni：≤0.30 Cu：≤0.25Ni+Cu≤0.50GCr15钢材质热处理其热处理制度为：钢棒退火，钢丝退火或830-840℃油淬。
热处理工艺参数：1、普通退火：790-810℃加热，炉冷至650℃后，空冷HB170-2072、等温退火：790-810℃加热，710-720℃等温，空冷HB207-2293、正火：900-920℃加热，空冷HB270-3904、高温回火：650-700℃加热，空冷HB229-2855、淬火：860℃加热，油淬HRC62-666、低温回火：150-170℃回火，空冷HRC61-667、碳氮共渗：820-830℃共渗1.5-3h，油淬，-60℃至-70℃深冷处理+150℃至+160℃回火，空冷HRC≈67。
gcr15钢球化退火工艺设计介绍
gcr15钢球化退火工艺设计介绍GCR15钢球是一种常用的轴承用钢材，具有优良的硬度和耐磨性。
然而，在使用过程中，由于外界力的作用，钢球表面可能会出现一些微小的裂纹或变形，这会降低钢球的使用寿命和性能。
为了消除这些缺陷，提高钢球的性能，常常需要对GCR15钢球进行热处理，其中一种常用的工艺就是钢球的化退火。
化退火是指将钢球加热到一定温度，然后缓慢冷却，以改变钢球的组织结构和性能。
化退火工艺设计的目标是使钢球达到最佳的力学性能和耐磨性。
下面将介绍GCR15钢球化退火工艺设计的几个关键步骤。
对于GCR15钢球的化退火工艺设计，首先需要确定适当的加热温度。
加热温度过高会导致钢球过度软化，降低其硬度和强度；加热温度过低则无法使钢球达到足够的软化效果。
通常，根据GCR15钢球的化学成分和硬度要求，可以确定一个合理的加热温度范围，一般在800℃到900℃之间。
加热温度确定后，需要控制加热时间。
加热时间过长会导致钢球内部晶粒长大，从而影响其硬度和强度；加热时间过短则无法使钢球充分软化。
一般来说，加热时间应根据钢球的尺寸和硬度要求进行合理的确定，一般在1小时到2小时之间。
然后，加热结束后需要进行缓慢冷却。
冷却速度过快会导致钢球内部产生应力集中，从而引发裂纹和变形；冷却速度过慢则无法使钢球充分软化。
为了控制冷却速度，可以采用自然冷却的方法，即将加热后的钢球放置在空气中自然冷却。
此外，还可以采用油冷或水冷的方法，通过浸泡在油中或水中来控制冷却速度。
化退火工艺结束后，需要对钢球进行表面处理。
表面处理的目的是去除钢球表面的氧化皮和锈蚀，以确保钢球的表面光洁度和耐腐蚀性。
常用的表面处理方法包括酸洗、抛光和喷砂等。
GCR15钢球化退火工艺设计是为了消除钢球表面缺陷，提高其性能和使用寿命。
通过合理确定加热温度、加热时间和冷却速度，以及进行适当的表面处理，可以使钢球达到最佳的力学性能和耐磨性。
化退火工艺设计的重要性不容忽视，它直接影响着钢球的质量和性能，对于提高轴承的工作效率和寿命具有重要意义。
GCr15热处理工艺及注意事项
G C r15热处理工艺及注意事
项
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
GCr15热处理工艺及注意事项
一、淬火示意图，如下
说明：
实际淬火温度在840±10℃，若零件较大，一般取温度上限。
还可以考虑在500℃时保温一段时间。
在淬火温度时保温2小时左右（保证淬透）。
淬火后HRC＞60。
淬火后冷却，先在盐水中冷却至400℃左右，以出水时工件表面不发白为最适宜。
然后迅速油冷至150℃左右，及时回火。
二、回火
此材料的回火硬度和温度关系，参照下表。
25-3030-3535-4040-4545-5050-5555-60＞60硬度
HRC
600570520480420360280＜180温度
℃
回火保温时间取4小时左右。
三、注意事项
1、工件表面开孔，或有易发生形变的地方应尽量用适量的工具进行填充加固等，以防止开裂或发生变形等情况。
2、装炉时最好用木炭保护，最好将零件装入带保护剂的箱中，或直接放入通有保护气的炉内加热，将氧化脱碳的程度降至最小。
3、淬火后冷却时，取出工件后先用刷子刷去表面的氧化皮，然后淬入10%氯化钠水溶液中，并沿工件最大截面积方向晃动，加速冷却。
4、冷至400℃左右，迅速转入油中冷却（油应该充分搅拌，实际操作时，把高压气打入油中），使之缓慢冷却，减少淬火应力。
5、工件在油中冷却至150℃左右，迅速进行回火。
一定不能在油中停放时间过长，以免引起开裂。
6、工件形状如比较复杂，截面厚度差比较大，应考虑减少在盐水中冷却的时间，防止开裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. Cr15钢的C曲线
图1 GCr15钢的C曲线
5. GCr15轴承钢的热处理工艺设计
5.1 GCr15轴承钢的工艺流程 （1）加工路线 材料→冲压或锻制毛坯（材料加热）→热处理（退火）→ 车削加工→热处理（淬火、回火）→研磨加工。 （2） 锻造工艺设计 锻造是利用锻压机械对金属坯料施加压力，使其产生塑性 变形，已获得具有一定机械性能、一定形状和尺寸的锻件 的加工方法。查阅《热处理工艺规范数据手册》可以找出 GCr15轴承钢的锻造工艺的加热温度、始锻温度冷却方式 ，本设计具体的锻造工艺参数如表1所示。
2. 性能要求
1.高的弹性极限、抗拉强度和接触疲劳强度； 2.高的淬硬性和必要的淬透性，以保证高耐磨性，其硬度为 （HRC）61～65； 3.一定的冲击韧性； 4.良好的尺寸稳定性（或组织稳定性），这对精密轴承特别 重要； 5.在和大或润滑油接触时要能抵抗化学腐蚀； 6.好的工艺性能，以满足大规模生产的需要。
图 3 箱式电炉
图4 淬火炉
7. GCr15轴承钢热处理内容及要求
7.1 硬度检查 GCr15钢制套圈、滚子和滚针淬火后的硬度不小于63HRC ，回火后的硬度为61～65HRC。 7.2 金相组织检查 轴承零件淬、回火后显微组织应有隐晶、细小结晶马氏体 和均匀分布的细小残留碳化物以及少量残余奥氏体组成。 淬、回火后的显微组织应根据马氏体粗细程度，残留碳化 物颗粒大小和数量以及托氏体的形状、大小和数量评价。 7.3 断口检查 滚动轴承零件淬、回火后，其断口应为浅灰色细瓷状，按 本标准第四级别图评定，2级为合格断口，不允许有1级欠 热断口，或3级过热断口存在。
高速钢如Cr4Mo4V(M50)、W6Mo5Cr4V2、W9Cr4V2这 类钢的特点是含有大量的Mn、Mo、Cr、V等碳化物形成 元素，经淬火后可获得高合金化的高碳马氏体，具有良好 的回火稳定性，并在高温回火后产生二次硬化现象，因此 能在高温下保持高硬度、高耐磨性和良好的接触疲劳强度 。但其加工复杂，成本高，适用于在高温、高速和高载荷 下工作的航空发电机、宇航飞行器、燃气轮机和涡轮增压 器等装置中的轴承。 综上所述，GCr15钢含有较少的合金元素，综合性能良好 ，淬火回火后具有高而均匀的硬度，耐磨性能好，接触疲 劳强度高。钢的热加工性好，球化退火后有良好的可切削 性。适宜制造各种轴承套圈及较宽尺寸范围的滚动体、滚 针；还可用于制造量具、冲压模具、机床丝杠以及柴油机 油泵油嘴上的精密零件等。
GCr15轴承钢热处理工艺设计
§GCr15轴承钢的服役条件、失效形式 §GCr15轴承钢的性能要求 §轴承钢材料的选择 §Cr15钢的C曲线 §GCr15轴承钢的热处理工艺设计 §选择设备、仪表和工夹具 §GCr15轴承钢热处理内容及要求
1. 服役条件、失效形式
滚动轴承运转时，内外套圈与滚动体之间呈点接触或线接 触，受到周期性的载荷作用，由于接触面积极小，在接触 面上承受极大的压应力和交变载荷，接触应力可达2000～ 5000MPa，应应力交变次数可达每分钟数万次甚至更高 ，从而容易造成轴承钢的接触疲劳破换。轴承在工作中， 滚动体和套圈及保持器之间还会有相对滑动，产生相互摩 擦；大气和润滑剂对轴承还有一定的腐蚀作用；某些情况 情况下轴承还会受到冲击负荷的作用。轴承的破坏形式是 多种多样的，如疲劳剥落、卡死、套圈断裂、磨损、锈蚀 等。
3.5um，最小0.5um,最大6um）的206内套，经不同温度
淬火并回火
轴承钢球化退火温度：GCr15钢为780～810℃，锻件经 特殊热处理后，其退火温度应降低10～20℃。其球化退火 工艺曲线如图2所示。
（2） 最终热处理工序—淬火、低温回火 该钢冷加工塑性中等，切削性能一般，焊接性能差，对形 成白点敏感性能大，有回火脆性。所以选择淬火加回火， 使其具有高而均匀的硬度、良好的耐磨性、高的接触疲劳 性能。其工艺曲线如图3所示。
6. 选择设备、仪表和工夹具
6.1设备 （1）球化退火设备 该炉适用于低合金钢、GCr15轴承钢中小型零件的球化退 火处理等。实现温度PID自动控制、定时间隔送料、故障 报警记录、自动安全逻辑操作、进出料自动检测及计数功 能，可提供生产日报表等功能。它的工艺流程是进 料 → 预热 → 保温 → 强风冷却(等温转变)→ 保温(等温分 解)→ 出料 。 （2）淬火设备 轴承淬火，可选用淬火炉进行。如图4所示。 （3）回火设备 RJ-25-6低温井式电阻炉： 额定功率25KW,额定电压380V ，额定温度650℃。
5.2. GCr15轴承钢的热处理工艺设计
（1）预备热处理工序—球化退火 球化退火目的是使组织变为均匀分布的细粒状珠光体，获 得最佳的机加工性能并未淬火提供良好的原始组织，淬火
、回火后获得最佳的力学性能。Cr15钢退火组织为细粒状
珠光体（碳化物平均直径为0.5～1.0um,最小0.2um,最大 2.5um）和不均匀粗粒状珠光体（碳化物平均直径为2.5～
3. 轴承钢材料的选择
轴承钢一般要经球化退火处理和淬火加低温回火处理，球 化退火的目的是降低硬度，改善切削加工性，同时获得均 匀分布的细粒状珠光体，为最终热处理做好组织上的准备 GCr15SiMn(A)钢是在GCr15基础上，提高Si、Mn含量改 型钢，以改善其淬透性和弹性极限，耐磨性也பைடு நூலகம்所提高。 但其热处理工艺麻烦，成本高。 渗碳钢如20Mn、20NiMo、12Cr2Ni4A、20Cr2Ni4A、 20Cr2Mn2MoA等，经渗碳-淬火低温回火处理后，表面 有高的硬度、耐磨性和接触疲劳强度，而心部具有很高的 冲击韧性。用渗碳钢做轴承，加工工艺性能好，可以采用 冷冲压技术，提高材料的利用率，再经渗碳淬火处理后， 在表层形成有利的残余应力，提高轴承的使用寿命。但适 用于轧钢机械、矿山挖掘机和其他一些受冲击负载荷较大 的机械使用的轴承。
7.4 裂纹检查 滚动轴承淬、回火后不允许有裂纹，一般用磁粉探伤法查 裂纹。 7.5 回火稳定性 滚动轴承零件淬、回火后必须进行回火稳定性检查，回 火稳定性是指被测定零件第二次回火前后相应点的最大落 差，硬度落差不大于1HRC为合格。GCr15的回火稳定性 试验温度范围为155℃±5℃。
