4_砖墙和砖柱的砌筑解析
砌筑工程讲解
一、概述
1.砌筑工程定额子目设置
本分部设砖基础、砖砌体、砖构筑物、砌块砌体、石砌体共 5部分89条子目。具体分项为： （1）砖基础：4条子目，包括砖基础、墙基找平层两个专用分 项。 （2）砖砌体：25条子目，包括实心砖墙(粘土砖、蒸养灰砂 砖)、空斗墙、空花墙、填充墙、实心砖柱、零星砌砖。
Network Optimization Expert Team
四 1.369 0.656 0.432 0.321 0.256 0.213 五 2.054 0.984 0.647 0.432 0.384 0.319 六 2.876 1.378 0.906 0.675 0.538 0.447
0.01575 0.04725 0.09450 0.15750 0.23630 0.33080
凸出墙面的砖垛并入墙体体积内计算。
不扣 除
不另 增加
梁头、板头、檩头、垫木、木楞头、沿椽木、木 砖、门窗走头、砖墙内加固钢筋、木筋、铁件、 钢管及单个面积0.3m2以内孔洞所占体积。
凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖 、门窗套的体积
Network Optimization Expert Team
• 空花墙是指用砖按一定艺术形式组砌而成的带镂空的 墙体，一般多用于砖砌围墙和女儿墙，如图A3-5所示 。综合单价》将各类空花墙综合为一个子目（3-24） 。
Network Optimization Expert Team
图A3-4 空斗墙
Network Optimization Expert Team
Network Optimization Expert Team
【例题十】某砖基础墙为370mm，采用5层等高，基础高度2.1m，计 算断面面积。 【解】基础断面面积=0.365×(2.1＋0.647) = 1.003(㎡) 或 基础断面面积=0.365×2.1＋0.2363 = 1.003(㎡)
砖砌体工程
（二）砖砌体工程一、基础砖砌体（一）、施工准备1、材料及主要机具（1）砖：砖采用规定的砖块，规格一致。
应有出厂证明、复试报告。
（2）水泥：采用硅酸盐水泥。
应有出厂合格证书和复试报告，不同品种的水泥不得混合使用。
（3）砂：采用中砂，应过5mm孔径的筛。
配制M5以下的砂浆，砂的含泥量不超过10%；M5及其以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。
（4）水：采用不得含有害物质的清净水。
（5）其它材料：拉结筋，预埋件、防水粉等均应符合设计要求。
（6）主要机具：应备有砂浆搅拌机、大铲、刨锛、托线板、线坠、钢卷尺、灰槽、小水桶、砖夹子、小线、扫帚、靠尺、钢筋卡子等。
（二）、施工操作工艺工艺流程1、拌制砂浆（1）砂浆配合比应采用重量比，并由试验室确定，水泥计量精度为±2%，砂，掺合料为±5%。
（2）宜用机械搅拌，投料顺序为砂、水泥、掺合料、水，搅拌时间不少于1.5min。
（3）砂浆应随拌随用，水泥砂浆须在搅成后3h和4h内使用完，不允许使用过夜砂浆。
（4）每250m3砌体，留置二组试块（一组6块），（三）确定组砌方法（1）里外咬槎，上下层错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲浆灌缝的方法。
（四）排砖撂底（1）基础大放脚的撂底尺寸及收退方法必须符合设计图纸规定，如一层一退，里外均应砌丁砖；如二层一退，第一层为条砖，第二层砌丁砖。
（2）大放脚的转角处，应该规定放七分头，其数量为一砖半厚墙放三块，二块墙放四块，以此类推。
（五）砌筑（1）砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。
先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。
（2）砌基础墙应挂线，240墙反手挂线，370以上墙应双面挂线。
（3）基础标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。
（4）基础大放脚砌至基础上部时，要拉线检查轴线及边线，保证基础墙身位置正确。
【土木工程施工】(7)砌筑工程
2.1
1.4
2.2
1.7
1.1
370
5.2
3.9
2.6
4.2
3.2
2.1
490
8.6
6.5
4.3
7.0
5.2
3.5
620
14.0
10.5
7.0
11.4
8.6
5.7
项次
砖砌体的位置及垂直度允许偏差
项目
允许偏差(mm)
检验方法
1
轴线位置偏移
用经纬仪和尺检查，或用其 10
他测量仪器检查
每层
垂
2直
≤10m
▪ C：构造柱可不单独设根底，但应伸入室外地面以下500㎜，
顶部应与顶层圈梁或女儿墙压顶拉结。
构造柱做法示意图
构造柱做法示意图
构造柱位置及垂直度的允许偏差应符合以下的规定。 构造柱尺寸允许偏差
项次 1
项目 柱中心线位置
允许偏差(mm)
抽验方法
用经纬仪和尺检查，或用其他 10
测量仪器检查
2
柱层间错位
1 砖砌体
四、砌筑的技术要求
砖墙厚度示意
实体砖墙组砌示意
空斗砖墙组砌示意
1〕在墙上留置的临时施工洞口，其侧边离交接处的墙面不应小于500mm，洞口净宽度不应 超过1m。
2〕某些墙体或部位中不得设置脚手眼。 3〕每层承重墙最上一皮砖、梁或梁垫下面的砖应用丁砖砌筑。 4〕砌体相邻工作段的高度差，不得超过一个楼层的高度，也不宜大于4m。
锯
规格：长度均为600mm，高度有 200、240、250和300mm四种，宽度从 100～300有九种规格。
强度级别：A1.0、A2.0、A2.5、 A3.5、A5、A7.5、A10七个等级。
砌筑工程—
砌筑施工工艺
一般项目： （1）砖砌体组砌方法应正确，上 、下错缝，内外搭砌，砖柱不得采用 包心砌法。 （2）砖砌的灰缝应横平竖直，厚 薄均匀。水平灰缝厚度宜为10mm，但 不应小于8mm，也不应大于12mm。 （3）砖砌体的一般尺寸允许偏差 应符合相应的规砌筑工定程— 。
砌筑施工工艺
5.毛石砌体 （1）内外搭砌，上下错缝，拉结石、丁砌石交错
砌筑工程
砌筑工程—
1
砌筑材料
2
砌筑施工工艺
3
雨期、冬期施工
砌筑工程—
砌筑材料
砌筑工程所用材料主要是砖、石 或砌块以及砌筑砂浆。
砌筑工程—
砌筑施工工艺
1.砌砖工艺流程 1）选砖——“执一备二眼观三” 2) 砍砖—— 按其尺寸不同可分为“七分 头”
“半砖”“二寸头”“二寸 条”。 3）放砖 4) 跟线穿墙——“上跟线，下跟棱，左右 相
砌筑工程—
雨期、冬期施工
• 冻结法冬期施工 (1) 冻结法是指采用不掺有化学外加剂的普通水 泥砂浆或水泥混合砂浆进行砌筑，砌本砌定后， 不需加热保温等附加措施的一种冬期施工方法。 (2) 适用范围
由于冻结法允许砂浆在砌筑后遭受冻结，且在解冻 后其强度仍可继续增长，在施工中没有化学外加 剂，所以对有保温、绝缘、装饰等特殊要求的工 程和受力配筋砌体以及不受地震区条件限制的其 它工程，均可采用冻结法施工。
4.砌筑质量要求 主控项目 （1）砖和砂浆的强度等级必须符合设计要求。 （2） 砌体水平灰缝的砂浆饱满度不得小于80%。 （3） 砖砌体的转角处和交接处应同时砌筑，严禁无
可靠措施的内外墙分砌施工。对不能同时砌筑而又 必须留置的临时间断处应砌成斜槎，斜槎水平投影 长度不小高度的2/3。 （4） 砖砌体的位置及垂直度允许偏差应符合相应的 规定。

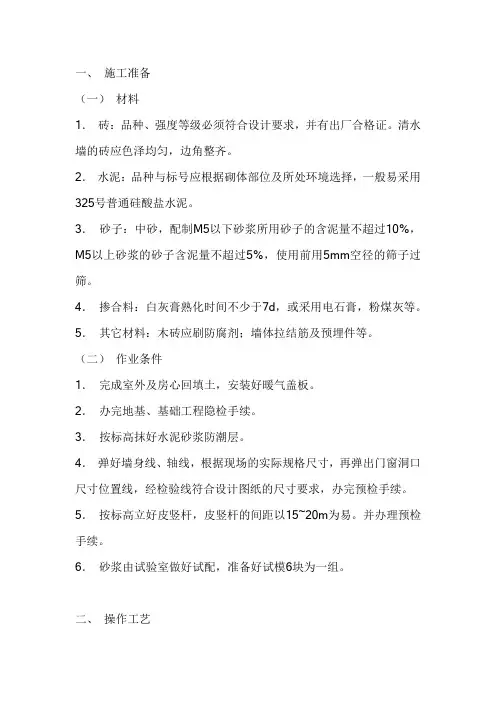

砖墙砌筑(粘土实心砖)讲述讲解
一、施工准备（一）材料1．砖：品种、强度等级必须符合设计要求，并有出厂合格证。
清水墙的砖应色泽均匀，边角整齐。
2．水泥：品种与标号应根据砌体部位及所处环境选择，一般易采用325号普通硅酸盐水泥。
3．砂子：中砂，配制M5以下砂浆所用砂子的含泥量不超过10%，M5以上砂浆的砂子含泥量不超过5%，使用前用5mm空径的筛子过筛。
4．掺合料：白灰膏熟化时间不少于7d，或采用电石膏，粉煤灰等。
5．其它材料：木砖应刷防腐剂；墙体拉结筋及预埋件等。
（二）作业条件1．完成室外及房心回填土，安装好暖气盖板。
2．办完地基、基础工程隐检手续。
3．按标高抹好水泥砂浆防潮层。
4．弹好墙身线、轴线，根据现场的实际规格尺寸，再弹出门窗洞口尺寸位置线，经检验线符合设计图纸的尺寸要求，办完预检手续。
5．按标高立好皮竖杆，皮竖杆的间距以15~20m为易。
并办理预检手续。
6．砂浆由试验室做好试配，准备好试模6块为一组。
二、操作工艺（一）砖浇水粘土砖必须在砌筑前一天浇水湿润，一般以浸水砖四边1.5cm为宜，含水率为10‐15%，常温施工不得用干砖上墙；雨季不得使用含水率达到饱和状态的砖砌墙：冬季浇水有困难，则必须适当增大砂浆稠度。
（二）砂浆搅拌砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内。
易采用机械搅拌，搅拌时间不少于1.5min.（三）组砌方法砌体一般采用一顺一丁（满丁满条）梅花丁或三顺一丁砌发。
不采用五顺一丁砌法，砖柱不得采用先砌四周后填心的包心砌法。
（四）排砖撂底（干摆砖）一般外墙第一层砖撂底时，两山墙排丁砖，前后纵墙排条砖。
根据弹好门窗洞口位置线，认真核对窗间墙、垛的长度尺寸是否符合排砖模数。
如不合模数时，可将门窗口的位置左右适当移动。
若有破活、七分头或丁砖应排在窗口中间，附墙垛旁或其它不明显部位。
移动门窗口位置时，应注意暖卫立管及门窗扇开启时不受应响。
另外在排砖时还要考虑在门窗口上边的砖墙合拢时也不出县破活。
《砖墙和砖柱的砌筑》课件
砂浆强度应符合设计要求，以 保证墙体的抗压和抗折强度。
03 砖柱的砌筑工艺
砖柱的砌筑材料
砖柱的砌筑材料主要包括红砖、灰砖、石材等，这些材料需要具备足够的强度和 耐久性，以确保砖柱的稳定性和安全性。
红砖和灰砖是最常见的砖柱砌筑材料，它们具有良好的抗压和抗拉强度，能够承 受较大的负荷。石材则具有更高的硬度和耐久性，常用于重要的建筑结构中。在 选择砌筑材料时，需要考虑其物理性能、化学成分以及与砂浆的相容性等因素。
加强质量检测等。
04 砖墙和砖柱的维护与保养
砖墙和砖柱的日常保养
保持清洁
定期清除砖墙和砖柱表面的污垢 、尘土和杂物，保持其外观整洁
。
防止侵蚀
避免砖墙和砖柱长时间暴露在雨水 和化学物质中，以防侵蚀和损坏。
定期检查
定期检查砖墙和砖柱是否有裂缝、 剥落或变形等现象，及时发现并处 理。
砖墙和砖柱的定期维护
的承载力和稳定性要求。
材料选择
选择合适的砖和砂浆等材料，确 保砌筑的质量和耐久性。
施工工艺
采用正确的施工工艺，确保砖墙 和砖柱的砌筑质量，避免出现裂
缝、渗漏等问题。
特殊环境下的砖墙和砖柱
高温环境
在高温环境下，应考虑砖墙和砖柱的耐火性能，使用耐火材料或 采取其他防火措施。
腐蚀环境
在腐蚀环境下，应选择具有抗腐蚀性能的砖和砂浆，或对砌筑材料 进行特殊处理，以延长砖墙和砖柱的使用寿命。
砖墙和砖柱的材料与特性
总结词
砖墙和砖柱的主要材料是粘土，经过高 温烧制而成，具有质轻、耐久、防火等 特性。
VS
详细描述
粘土是制作砖块的主要原料，经过挖掘、 粉碎、混合、成型、干燥、烧制等工艺流 程，最终制成各种类型的砖块。粘土的质 量和成分对砖块的性能有着重要影响。此 外，为了满足不同的建筑需求，还可以在 粘土中添加其他材料，如煤渣、矿渣等， 制成各种类型的复合砖。
砌筑工程(二)-砌体施工
一、砖墙的砌筑方式1、砖墙的砌筑方式是指砖块在砌体中的排列方式，为了保证墙体的坚固，砖块的排列应遵循内外搭接、上下错缝的原则。
错缝长度不应小于 60mm，且应便于砌筑及少砍砖，否则会影响墙体的强度和稳定性。
在墙的组砌中，砖块的长边平行于墙面的砖称为顺砖，砖块的长边垂直于墙面的砖称为丁砖。
上下皮砖之间的水平缝称为横缝，左右两砖之间的垂直缝称为竖缝，砖砌筑时切忌出现竖直通缝，否则会影响墙的强度和稳定性，如图所3.1所示。
图3.1 砖的错缝搭接及砖缝名称2、砖墙的叠砌方式可分为下列几种：全顺式、一顺一丁式、多顺一丁式、十字式，如图3.2示二、砖墙的基本尺寸砖墙的基本尺寸包括墙厚和墙段两个方向的尺寸，必须满足结构和功能要求的同时，满足砖的规格。
以标准砖为例，根据砖块的尺寸、数量、灰缝可形成不同的墙厚度和墙段的长度。
(1) 墙厚：标准砖的长、宽、高规格为 240mm×115mm×53mm，砖块间灰缝宽度为 10mm。
砖厚加灰缝、砖宽加灰缝后与砖长形成 1∶2∶4 的比例特征，组砌灵活。
(2) 墙身长度：当墙身过长时，其稳定性就差，故每隔一定距离应有垂直于它的横墙或其他构件来增强其稳定性。
横墙间距超过 16m 时，墙身做法则应根据我国砖石结构设计规范的要求进行加强。
(3) 墙身高度：墙身高度主要是指房屋的层高。
要依据实际要求，即设计要求而定，但墙高与墙厚有一定的比例制约，同时要考虑到水平侧推力的影响，保证墙体的稳定性。
(4) 砖墙洞口与墙段的尺寸：砖墙洞口主要是指门窗洞口，其尺寸应符合模数要求，尽量减少与此不符的门窗规格，以有利于工业化生产。
国家及地区的通用标准图集是以扩大模数 3M为倍数的，故门窗洞口尺寸多为 300 mm 的倍数，1000 mm 以内的小洞口可采用基本模数 100 mm的倍数。
（5）墙段多指转角墙和窗间墙，其长度取值以砖模 125mm为基础。
墙段有砖块和灰缝组成，即砖宽加缝宽：115mm+10mm=125mm，而建筑的进深、开间、门窗都是按扩大模数 300mm进行设计的，这样一幢建筑中采用两种模数必然给建筑、施工带来很多困难。
5建筑构造 砖墙体组砌原则和组砌方式.
谢 谢！
斗：墙体中侧砌砖与眠结砖构成的空间。 斗砖：长边方向垂直于墙面砌筑的砖。 眠砖：长边方向平行于墙面砌筑的砖。
砖墙体组砌
2. 砖墙组砌方式类型
含义：用标准砖砌筑的实心墙体； 实体墙 组砌 砌筑方式：全顺、一顺一丁、多顺一丁、两平一侧、 十字式（梅花丁）、丁顺相间等 含义：用多孔砖砌筑的墙体；
多孔砖墙
墙厚：一般240mm 优点：节省砖约25%~35%，减轻自重。
应用：三层及以下的民用建筑。
注意：
1）门窗洞口的侧边、墙体与承重砖柱连接处、墙壁转角、
勒脚及内、外墙交接处，均应采用眠砖实砌； 2）在楼板、梁、屋架、檩条等构件下的支座处
墙体应采用眠砖实砌三皮以上
不宜采用空斗墙的情况： ①土质软弱可能引起建筑物不均匀沉陷的地区；
建筑钢结构识图与绘图
砖墙体组砌
砖墙体组砌
一 组砌原则 砂浆饱满、厚薄均匀 横平竖直、上下错缝 内外搭接，避免通缝
保证墙体的强度，满足 保温隔热、隔声等要求。
保证砖砌体的强度和稳定性，
保证墙面图案的整体美观。
砖墙体组砌
二. 砖墙的组砌方式 1. 砖墙组砌过程中，相关术语
丁（顶）砖：长边方向垂直于墙面砌筑的砖。 顺砖：长边方向平行于墙面砌筑的砖。 横缝：上下皮之间的水平灰缝。 竖缝：左右两块砖之间的垂直缝。 一皮（匹）砖：一层砖。 10皮砖
砌筑方式：全顺、一顺一丁、梅花丁等。 含义：用空心砖砌筑的墙体，
空体墙
组砌
空心砖墙
砌筑方式：一般采用全顺侧砌 用标准砖砌筑的空心墙体；
砌筑方式：无眠空斗、一眠一斗、 一眠二斗、一眠三斗等
空斗墙
一顺一丁
全顺
三顺一丁
丁顺相间
砖柱的砌法
砖柱的砌法砖垛的砌法砖砌体的地基沉降裂缝的防治中型砌块吊装路线的选择砌块施工工艺流程1．砖柱的砌法砖柱一般砌成矩形断面，个别也有砌成圆形、多角形断面。
图1所示是矩形柱正确砌法和错误砌法的图示。
图2所示是圆形柱砌法。
图3所示是多角形柱砌法。
无论哪种砌法，应使柱面上下皮的竖缝相互错开1/2砖长或1/4砖长，在柱心无通天缝，少打砖，并尽量利用二分头砖。
严禁用包心砌法，即先砌四周后填心的砌法。
图1砖柱的组砌形式图2圆形柱砌法图3多角形柱砌法2．砖垛的砌法砖垛砌筑前的准备与实心砖墙相同。
砖垛宜用烧结普通砖与水泥混合砂浆砌筑。
砖的强度等级不应低于MU7.5，砂浆强度等级不应低于M2.5。
砖垛截面尺寸不应小于125 mm×240 mm。
砖垛的砌筑方法，应根据不同墙厚及垛的大小而定。
无论哪种砌法，应使垛与墙体逐皮塔砌，切不可分离砌筑。
搭砌长度不少于1/2砖长(个别情况下至少1/4砖长)。
垛根据错缝需要，可加砌七分头砖或半砖。
砖垛砌筑应与墙体同时砌起，不能先砌墙后砌垛或先砌垛后砌墙。
下图所示是一砖墙附几种砖垛的砌法。
图一砖墙附砖垛砌法砖垛灰缝要求同实心砖墙。
砖垛上不得留设脚手眼。
砖垛每日砌筑高度应与相附墙体砌筑高度相等，不可一高一低。
3．砖砌体的地基沉降裂缝的防治房屋的全部荷载最终通过基础传给地基后，这个压力便向地基深处传递，同时随着传递深度的增加，扩散的面积越大，土的压力越小。
而在同一深度处，压应力总是中间大，向两端逐降减小。
因此，即使地基地层非常均匀，房屋的荷载分布也非常均匀，房屋的地基压力分布仍然是不均匀的，从而使房屋地基产生不均匀沉降，即房屋中部沉降多，两端沉降小，形成微微向下凹的盆状曲线的沉降分布。
在土质较好、较均匀且房屋的长高比不大时，房屋地基不均匀沉降的差值比较小，对房屋的安全使用影响不大。
但当房屋修建在淤泥土质或软塑状态的粘性土上时，由于土的强度低，压缩性大，房屋的绝对沉降量和相对不均匀沉降量都可能较大，如果房屋长高比较大，结构刚度和施工质量差时，便在纵墙的两端，多数在窗口的两个对角发生较严重的，呈正八字的斜向裂缝(图1)。
砖墙砌筑要点
砖墙砌筑要点1、砌体的排砖应上下错缝，内外搭砌，以达到拉结及整体性好的目的。
实心砖体常用的一顺一丁梅花丁或三顺一丁的砌筑形式，一般能满足以上要求。
由于清水墙要求由下到上不改变砌法，所以排砖时要考虑门窗洞口及其它一些构造变化处，一般采用所谓“顺砖顶七分头（34砖长），丁砖排到头”的排砖方法。
砖柱及小垛不得采用包心砌法。
2、砖砌体的竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝。
实心砖砌体水平灰缝砂浆饱满度不得低于80%。
3、砌体的施工，应当设置皮数杆，并根据设计建议，砖、石规格和灰缝厚度，在皮数杆上标明皮数及横向结构的变化部位。
皮数杆通常刘子玄在墙的大角处为、内外墙交接处、楼梯间及洞口多的地方。
同意皮数杆上划的砖层厚度的方法就是：在进场的砖中提取10块砖样，量出总厚度，挑其平均值，再加灰缝厚度，即为皮数杆上砖层的厚度。
灰缝厚度的建议为8～12mm，根据季节建议（通常常温挑10mm，冬季挑8mm）和板梁高度确认采用适合厚度，并使其符合要求标高。
4、砖砌体的转角处和交接处应当同时砌筑。
对无法同时砌筑而又必须南武线的临时间断处，应当砌筑横槎，实心砖砌体的斜槎长度不应当大于高度的23。
例如临时间断处留横槎绝无困难时，除转角处外，也所余直槎，但必须制成阳槎，并加设扎结筋。
扎结筋的数量为，每12cm墙薄置放1根直径6mm的钢筋，间距沿墙低严禁少于50cm，末端理应90°锐角。
5、隔墙与墙或柱如不同时砌筑而又不留成斜槎时，可于墙或柱中引出阳槎，或与墙或柱的灰缝中按上条要求预埋拉结筋。
6、每层承重墙上的最上一皮砖应用领域丁砖层砌筑，在梁或梁枕头的下面，砖砌体的台阶水平面上以及砖砌体的挑选出层（放檐、腰线）中，也应用领域丁砖层砌筑。
本条所指的丁砖层应用领域整砖砌筑。
7、砖柱和宽度小于1m的窗间墙，应选用整砖砌筑，半砖和破损的砖应分散使用在受力较小的砌体中和墙心。
8、砖砌体的水平灰缝厚度和横向灰缝宽度通常为10mm，但严禁大于8mm，也不该大于12mm。
建筑施工技术4：砌筑工程
1、材料——主要有砖材、水泥、砂、石灰膏、外加剂等。 1）、砖材
2019/10/16
实心粘土砖
粉煤灰硅酸盐砌块 建筑工程技术专业
工作任务1：砌筑工程认识
多孔粘土砖
2019/10/16
混凝土空心砌块 建筑工程技术专业
工作任务1：砌筑工程认识
2）、水泥 ——砌筑用水泥应根据设计要求采用 ，常采用中等标号
砌砖的组砌方法不符合要求；
砂浆、砼无配合比，实际强度仅达设计强度的 60 %；砂浆搅拌时间较短；经查询一线操作工人，证明施 工员、班组长没有进行相关技术安全交底。
砖柱截面小，承截力不足；砖柱均采用包心砌法，内填碎砖块且砂浆不饱满；
砌墙质量较差；内外墙分砌结合不好；由于没有考虑好模数，窗间墙使用了1/4砖；砌筑砂浆饱满度平均 为67.5%，砌体通缝严重；砌体灰缝严重厚薄不均；
2019/10/16
建筑工程技术专业
工作任务2：编制砖砌体施工方案
5）.铺灰砌砖
2019/10/16
建筑工程技术专业
工作任务2：编制砖砌体施工方案
6）.勾缝、清理
2019/10/16
建筑工程技术专业
工作任务2：编制砖砌体施工方案
6、质量检验与要求
1、砌体施工的原材料符合质量要求。
2、砌体的砌筑质量良好，做到灰缝横平竖直、砂浆饱满、厚薄均匀， 砌块上下错缝、内外搭砌、接槎可靠、墙面垂直。质量应符合《砌 体工程施工质量验收规范》GB50203-2019的要求。
（2）特殊部位砌筑要点
砖基础的底标高不相同时，应从低处开始砌筑，并应由低处向高 处搭砌，当设计无要求时，搭砌长度不应小于砖基础大放脚的高度。 砖基础的转角处和交接处应同时砌筑，当不能同时砌筑时，应留置 斜槎（踏步槎）。
5.2.4-砌筑工程
V=L×S断面±V其他(m3) 式中：L—条形砖基础长度(m)； V其他—应并人(或扣除)的体积（m3)。
【例1】某条形基础长60m，墙厚一砖墙，高 1.0m，三层等高式大放脚，试计算该条形基 础工程量。 【解】折加面积：条形基础工程量= （0.240×1.0+0.0945）×60=20.07 m3 折加高度：条形基础工程量= 0.240×（1.0+0.394）×60=20.07 m3
过梁体积： [（1.2+0.5）〓3+（1.5+0.5）〓17]〓0.365〓0.12 +（0.9+0.5）〓6〓0.24〓0.12=1.81m3 墙身工程量： （32.28〓9-47.25）〓0.365+（11.52〓9-10.8） 〓0.24-1.81-2.72-4.73 =101.83m3
（四）其他砌体的计算规则
以设计室内地坪〒0.00为界。
(2)基础与墙身使用不同材料：
①不同材料分界线位 于室内设计地坪 〒300mm以内时 以不同材料分 界线为界。 ②不同材料分界线位 于室内设计地坪 〒300mm以外时 以设计室内地 坪〒0.00为界。
(3)砖、石围墙：以设计室外地坪为界。
砖基础与砖墙的划分
4 基础断面计算
（一）砌筑工程的一般规定
砖及砌块名称 混凝土实心砖 蒸压灰砂砖 多孔砖 空心砖 小型空心砌块 加气混凝土砌块 蒸压砂加气混凝土精确砌块 长(mm)×宽(mm)×高(mm) 240×115×53 240×115×53 240×115×90 240×115×115 390×190×190 ， 190×190×190 190×190×190 600×300×100， 600×300×150 600×300×200， 600×300×250 600×300×100， 600×300×200 600×300×250，围墙以设计室外地坪为分界线，以上为墙身， 以下为基础。围墙的工程量，按图示尺寸以立 方米(m3)计算，垛已综合考虑在定额内不另计 算。 围墙上带有空花墙时，应按空花墙计算规则计 算工程量。空花部分按外形尺寸以立方米(m3) 计算，不扣除空洞部分，套用空花墙定额。
4砌筑工程课件
马牙槎
（a）
（b）
（a）
（a）
（b）
（b）
（a）
（b）
（d）
（c）
（d）
【例】假设有一多层砖
混结构房屋，其二层与
三层圈梁之间的净距为 3.0m，墙厚240mm，拉 结钢筋直径为φ6.5，
马牙槎
计算图中砌体加固钢筋
工程量。
（a）
（五）构筑物砌筑工程量计算
• 1.砖烟囱 • （1）烟囱筒身工程量按图示筒壁平均中心线周长乘以筒 壁的厚度再乘以筒身的垂直高度以立方米计算。应扣除筒 身各种孔洞、钢筋混凝土圈梁、过梁等构件体积。 • （2）烟道、烟囱内衬工程量按不同的内衬材料，扣除孔 洞后的图示实砌体积以立方米计算。 • （3）砌筑烟囱内壁表面隔热层工程量按筒身内壁扣除各 种孔洞后的面积以平方米计算；填料按烟囱内衬与筒身之 间中心线的平均周长乘以隔热层图示宽度和筒高，并扣除 各种孔洞所占体积后，以立方米计算。 • （4）烟道与炉体的划分以第一道闸门为界，界限以上为 烟道，以下为炉体；炉体内的烟道体积并入炉体工程量； 烟道砌砖工程量以立方米计算。
3 空斗墙
• 空斗墙按外形体积以 m3计算 ，套空斗墙定 额。
4 砖柱
• 砖柱分为柱基础和柱身两部分，常见的砖柱断面形式有方 形和圆形。 （1）计算规则 • 砖柱工程量按立方米计算，柱身与柱基的划分同墙身与墙 基，根据砂浆种类、标号分别套相应定额。 • 柱身以柱的断面面积乘以柱高，以立方米为单位计算工程 量。
（二）墙高确定
a.平屋面算至钢筋混凝土板底。女儿墙墙身高度的计算如 右图中的h1
（二）墙高确定
（二）墙高确定
a.平屋面算至钢筋混凝土板底。女儿墙墙身高度的计算如 右图中的h1
房屋建筑学4墙体构造2-1
4墙体构造4.2 砖墙构造4.2.5 砖墙的细部构造4.2.5.1 勒脚概念：勒脚是外墙身接近室外地面处的表面保护和饰面处理部分。
高度：一般指位于室内地坪与室外地面的高差部分，也可根据立面的需要而提高勒脚的高度尺寸。
作用：加固墙身，防止外界机械作用力碰撞破坏；保护近地面处的墙体，防止地表水、雨雪、冰冻对墙脚的侵蚀；增强建筑物立面美观。
做法：防水砂浆抹灰处理（图4-4(a)）；用石块砌筑（图4-4(c)）；用天然石板、人造石板贴面（图4-4(b)）。
图4-4 勒脚构造4.2.5.2 墙身防潮层作用：防止土壤中的水分沿基础上升，使位于勒脚处的地面水渗入墙内而导致墙身受潮。
从而提高建筑物的耐久性，保持室内干燥卫生。
构造形式上有水平防潮层和垂直防潮层两种形式。
位置：水平防潮层一般应在室内地面不透水垫层(如混凝土)范围以内，通常在－0.060m标高处设置，而且至少要高于室外地坪150mm；当地面垫层为透水材料(如碎石、炉渣等) 时，水平防潮层的位置应平齐或高于室内地面一皮砖的地方，即在0．060m处；当两相邻房间之间室内地面有高差时，应在墙身内设置高低两道水平防潮层，并在靠土壤一侧设置垂直防潮层，将两道水平防潮层连接起来，以避免回填土中的潮气侵入墙身。
如图4-5所示。
图4-5 墙身防潮层的位置水平防潮层的做法：1、油毡防潮层：如图4-6(a)所示，目前较少采用。
2、防水砂浆防潮层：如图4-6(b)所示。
它适用于抗震地区、独立砖柱和震动较大的砖砌体中，其整体性较好，抗震能力强，但砂浆是脆性易开裂材料，在地基发生不均匀沉降而导致墙体开裂或因砂浆铺贴不饱满时会影响防潮效果。
3、细石混凝土防潮层：如图4-6(c)所示。
它适用于整体刚度要求较高的建筑中，但应把防水要求和结构做法合并考虑较好。
图4-6 水平防潮层的做法垂直防潮层的做法：在需设垂直防潮层的墙面(靠回填土一侧)先用1：2的水泥砂浆抹面15～20mm 厚，再刷冷底子油一道，刷热沥青两道；也可以直接采用掺有3％～5％防水剂的砂浆抹面15～20厚的做法。
砖砌体砌筑施工工艺
4.砖砌体（砖墙）砌筑工艺
砖砌体(砖墙)的砌筑一般有抄平、放线、摆 砖、立皮数杆、盘角、挂线、砌筑、勾缝、清 理等工序。
4.1抄平放线
砌墙前先在基础防潮层或楼面上定出各层标 高，并用水泥砂浆或C10细石混凝土找平，然 后根据（引桩）标记的轴线，弹出墙身轴线、 边线及门窗洞口位置。
4.6楼层轴线的引测
为了保证各层墙身轴线的重合和施工方便， 应根据龙门板（引桩）上的标志将轴线引测到 房屋的底层外墙面上（或在内部轴线设控制 点）。二层以上的各层墙的轴线，可用经纬仪 或垂球引测到楼面上去，并根据施工图上尺寸 用钢尺对轴线进行校核。
4.7各层标高的控制
各层标高除皮数杆控制外，还应弹出室内水 平线进行控制。底层砌到一定高度后，在各层 的里墙角，用水准仪根据龙门板上的±0.00标 高，引出统一标高的测量点（一般比室内地坪 高出500mm），然后根据墙角二点弹出水平 线，依次控制底层过梁、圈梁和楼板的标高。 当第二层墙身砌到一定高度后，先从底层水平 线用钢尺往上量第二层水平线的第一个标志， 然后以此标志为准，用水准仪定出墙面的水平 线，以此控制第二层标高。
置2Φ6.5-Φ8水平拉结钢筋，每 道伸入墙内不少于1m。当抗震 设计烈度为7度、8度、9度时， 砖墙应砌成大马牙槎，每一大 马牙槎高度方向的尺寸不宜超 过300mm，大马牙槎应先退 后进、同时进退（进退相差 60mm），上下顺直，残留砂 浆清理干净。
8 所有拉结筋位置应设置正确、平直，其外 露部分不得任意弯折。拉结筋不得穿过烟道和 通气孔道，如遇烟道或通气孔道时，拉结筋应 分成两股沿孔道两侧平行设置。
4.2摆砖
摆砖，又称摆脚。是指在放线的基面上按选 定的组砌方式用干砖试摆。目的是为了校对所 放出的墨线在门窗洞口、附墙垛等处是否符合 砖的模数，以尽可能减少砍砖，并使砌体灰缝 均匀，组砌得当。一般在房屋外纵墙方向摆顺 砖，在山墙方向摆丁砖，摆砖由一个大角摆到 另一个大角，砖与砖留l0mm缝隙。
(完整版)第4章砖砌体施工
数量为每120mm墙厚放置1φ6拉结
钢筋(120mm厚墙放置2φ6)；埋入
长度每边均≮500mm，抗震设防烈
度6、7 度地区≮1000mm；末端应
有900弯钩。
非转角处的直槎留设 不 得 设 置 阴 槎
4.1 砖墙砌体施工
砌体结构
⑹ 墙顶的丁砌与梁底的塞砌
每步架的最上一 皮砖、砖砌台阶的上 水平面及挑出层，应 整砖丁砌；搁置预制 梁板的砌体顶面应找 平，安装时应再座浆。
摆砖撂底的要诀：撂底时要先在大角处按皮数杆砌好，拉好 拉紧准线，这样撂底工作才能全面铺开。撂底过程中不得移动摆 好砖的平面位置。一铲灰一块砖地砌筑，砖面要严格与皮数杆标 准砌平，这是决定整个基础砌筑质量的关键，必须认真做好。
4.3 砖基础砌体施工
砌体结构
4.3.5 砌筑
１.大放脚砌盘角 （１）按要求立好基础的皮数杆。 （２）在垫层的转角处按规定的组砌方法，选较平直、方正的
口砖、一挤揉”。
刀
三一砌砖法1
三一砌砖法2
4.1 砖墙砌体施工
砌体结构
⑵刮浆法：又称铺浆刮砌法，此法多用于基础大放脚或墙 身宽度较大的墙身砌筑。当采用铺浆法砌筑时，铺浆长度不得超 过750mm，施工期间气温超过300C时，铺浆长度不得超过 500mm。
垂 直 于 受 压 面 砌 筑
多 孔 砖 的 孔 洞 应
为365mm×365mm；矩形柱为240mm×365mm。
2.施工要点
柱面上下皮竖缝应相互错开
1/2砖长以上，柱心无通天缝。严
禁采用包心砌法。竖缝饱满，无透
明缝。成排砖柱，可先砌两端的砖
柱然后逐皮拉通线，按通线砌筑中
间部分的砖柱。
砖柱上不得留脚手眼。
4砖柱与砖垛砌体工程施工工艺
砖柱与砖垛砌体工程施工工艺1、适用范围本施工工艺适用于工业与民用建筑的各种砖柱及砖垛砌体工程施工。
2、材料性能要求(1)砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖：砖的品种、强度等级必须符合设计要求，并应规格一致；产品有出厂合格证及复试单。
蒸压灰砂砖、蒸压粉煤灰砖的龄期不少于28d。
(2)水泥：宜采用强度等级32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，产品应有出厂合格证及复试报告。
(3)砂：宜用中砂,并通过5mm筛孔。
配制M5（含M5）以上砂浆，砂的含泥量不应超过5%；M5以下砂浆，砂的含泥量不应超过10%，不得含有草根等杂物。
(4)掺合料：有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于7d，严禁使用冻结或脱水硬化的石灰膏。
(5)外加剂：使用微沫剂或各种不同品种的有机塑化剂，其掺量、稀释办法、拌合要求和使用范围应严格按有关技术规定执行，并由试验室试配确定。
(6)水：应用自来水或不含有害物质的洁净水。
3、主要机具设备(1)机具：应备有砂浆搅拌机、筛砂机和淋灰机等。
(2)工具：应备有大铲、刨锛、瓦刀、泥桶、存灰槽、砖夹、筛子、勾缝条、运砖车、灰浆车、翻斗车和砖笼等。
(3)检测工具：水准仪、经纬仪、钢卷尺、百格网、皮数杆、线坠、水平尺、磅秤、砂浆试模等。
4、作业条件(1)砌筑前，基础或下部主体砌体应经验收合格。
(2)在基础或下部主体砌体顶面弹好墙身轴线、墙边线、门窗洞口和柱子的位置线。
(3)完成回填基础两侧及房心土方。
(4)在柱两端及转角处已按标高立好皮数杆；皮数杆的间距以15～20m为宜，并办好预检手续。
(5)砌筑部位（基础或墙柱面等）的灰渣，杂物清除干净，并浇水湿润。
(6)砂浆由试验室做好试配，确定配合比；准备好砂浆试模。
(7)搭好砌筑脚手架，挂好立网和平网；垂直运输机具准备就绪。
(8)项目部建立健全了各项管理制度，管理人员持证上岗；对作业班组进行了质量、安全、技术交底；班组作业人员中、高级工不少于70%，并应具有同类工程的施工经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
活动建议：
组织学生到施工现场参观砖砌体的砌筑，并 了解它们的组砌方式、砌筑方法和操作工艺。
3砖墙的砌筑工艺和操作要点
砖墙的砌筑工艺一般是： 砌筑准备→拌制砌筑砂浆→确定组 砌形式→摆砖撂底→盘角→挂线→铺灰砌 砖→勾缝→清理墙面。
1）砌筑准备
（1）施工准备 （2）材料准备 （3）操作准备 2）拌制砌筑砂浆 （1）人工拌制 （2）机械搅拌 3）确定组砌形式 灰槽和砖的排放位置 为保证砌体和抹灰质量，应采用梅花丁或一 顺一丁组砌形式。
(5)砖过梁砌筑
砖过梁的形式有砖砌平拱梁、砖砌弧拱梁和钢筋砖过梁。其 中砖砌平拱梁又可分为立砖平拱梁、斜形平拱梁和插子平拱梁3 种。如图所示。 （a）立砖平拱梁 （b）斜形平拱梁 （c）插子平拱梁
①砖砌平拱梁
（适用于门窗洞口宽度 在1.2 m以内且上部无集 中荷载）： （a）砌拱座； （b）支胎模板； （c）砌平拱； （d）拆模板
1)上下错缝 、内外搭接
砖砌体的错缝
2）控制灰缝厚度 3）墙体之间连接可靠
(a)斜槎
(b)直槎
阅读理解
砖在砌体中的名称
观看录像 观看一段录像，了解砖在砌体中的名称。
1—顶面；2—顺面；3—横缝；4—竖缝；5—通缝
2砖砌体的组砌
1）砖砌体的组砌法 砖砌体有不同的排列方法，称为组砌法。在实际操作过程 中有以下几种： (1)上下皮一顺一丁砌法 这种组砌方法，从墙的立面看，为一皮丁砖、一皮顺砖相 互错缝而砌成，上下皮竖缝相互错开1/4砖长。顺砖上下对齐 的称为十字缝，顺砖上下皮相错半砖称为骑马缝，如图所示。 这种砌法的优点是砌筑效率高，易掌握，易控制墙面平整； 缺点是对砖的规格要求较高。适用于砌一砖墙、一砖半墙及 二砖墙。 观看录像 观看上下皮一顺一丁砌法。
2.实训:设有一个900 mm×900 mm的窗洞口，窗台高度为 900 mm。其操作步骤如下：
①放线及灰浆的拌制：放出墙体的中心线、边线，按规定配合比拌 制灰浆。 ②摆砖撂底：确定组砌形式，然后摆砖撂底。 ③砌筑：
棱。
3.学生自我检查： ①用吊线锤检查墙体的垂直度。 ②用水平尺检查墙面的平整度。 ③用百格网检查砂浆饱满度。 ④拉通线检查灰缝的平直度。 ⑤填写质量检查验收表，见表4.3。
实习实作
叠砌法练习：顺砌、丁砌、斗砌。 要求：按照墙厚为240 mm，墙段长度分别 为620,860,1 500,2 100 mm，以一顺一丁砌法 进行叠砌（干摆砖），并画出其单皮数和 双皮数的排砖平面图及立面图。
2）砖墙交接处的组砌（一顺一丁组砌方式）
(1)砖墙转角处L形接头 应在砖墙的转角处砌七分头砖（3/4砖长），七分头的顺面 方向依次砌顺砖，丁面方向依次砌丁砖，如图4.12、图4.13所 示。 240 mm墙L形转角组砌法 （a）第一皮；（b）第二皮
(3)砌墙身
①墙身砌筑必须挂准线，准线要绷紧。一般240 mm及其以上墙体均应采用双面挂线。 ②准线挂好后，严格按砖墙砌筑方法铺好灰浆， 要求上灰要准，铺灰要活。 ③砌顺砖时，要依据“上平线、下跟棱”的原则， 将砖摆平；砌丁砖时，身体稍往外探，看墙面丁砖面 的侧边，使其与下面所砌砖面对齐，避免“游丁走 缝”。 ④按照盘角、砌墙身的顺序循环向上进行。 观看录像 观看砖墙的砌筑步骤。
（5）砌女儿墙
女儿墙指高出平屋面四周外墙上的装饰墙。 ①砌筑方法： 砌筑方法与墙体砌筑相同，砌完后，在 墙上砌1或2层压顶出檐砖，其上抹1∶2.5至 1∶3的水泥砂浆作压顶。
②防水构造: a）刚性防水屋面；（b）油毡防水屋面 刚性防水屋面：女儿墙砌到高出屋面2或3皮砖时，收进30～40 mm（1皮砖厚且四周贯通），便于做屋面细石混凝土时将混凝土 嵌入墙内，以防止渗水，如图所示。 250～300 mm 处，收进 30～40 mm（1皮砖厚且四周贯通）且在其上面砌1皮向内墙面外挑 出60 mm的砖，形成一条贯通四周的出线。做屋面防水时，可把油 毡贴到凹口里面，然后在抹出线时，把砂浆抹到油毡上口将油毡 压住，以防渗水，如图所示。
观看录像 观看三顺一丁法。
(4)顺砌法 这种组砌方法，从墙的立面看， 每皮砖均为顺砖，各砖错缝均为1/2 砖长，如图所示。 (5)丁砌法 这种组砌方法，从墙的立面看， 每一皮砖均为丁砖，各砖错缝为1/4 砖，如图所示。 (6)180 mm墙组砌法 又称两平一侧式。有的住宅楼 及农村房屋，常采用180 mm厚的墙 作为内外墙，且多数用于内墙。它 是采用二皮砖平砌与一皮砖侧砌的 顺砖相隔砌成，如图所示。
2.实训: 要求完成长1 120 mm、高900 mm、厚240 mm直线墙的砌筑， 其操作步骤如下： ①放线及灰浆的拌制： 放出墙体的中心线、边线，按规定 的配合比拌制好灰浆。 ②摆砖撂底：确定组砌形式，然后进行摆砖撂底。 ③砌筑： a.砌筑头子：要求在砌筑过程中经常检查墙体的垂直度。 b.砌筑墙身：每砌一线都要求绷线要紧、铺灰要活、上跟线、 下跟棱。 c.砌筑时要求做到横平竖直、灰浆饱满、组砌得当、上下错 缝。 d.清扫场地。 3.学生自我检查： ①用吊线锤检查墙体的垂直度。 ②用水平尺检查墙面的平整度。 ③用百格网检查砂浆饱满度。 ④拉通线检查灰缝的平直度。 ⑤填写质量检查验收表。
实习实作
构造柱马牙槎的砌筑练习 1.要求： ①墙厚为240 mm，高度为15皮砖。 ②一顺一丁组砌方式进行叠砌练习。 ③构造柱设置在L形大角、T形和十字形交接处。 2.时间：4小时。 3.检查、鉴定(见表4.4)
阅读理解 山尖、封山、封檐、挑檐及女儿墙砌筑
（1）砌山尖
(2)砌封山
（3）砌封檐 （4）砌挑檐（或拔檐）
②砖砌弧拱梁：
砌筑方法与砖砌平拱梁相 同，只是拱高为跨度的1/10～1/5。 当墙砌到门窗洞口拱肩标高时， 支上胎模，然后砌拱座，拱座的 坡度线应与胎模垂直。
③钢筋砖过梁砌筑:
钢筋砖过梁是由钢筋与砖砌体 组合而成的过梁。 做法：先将模板面浇水湿润， 如设计无具体要求时，底面应铺 设30 mm厚1∶3水泥砂浆层，中 间稍高（跨度的1/200），即起拱， 再放置钢筋埋入砂浆层，然后砌 第一皮砖，第一皮砖必须是丁砖。
观看录像 观看每皮一顺一丁砌法。 （3）三顺一丁砌法 这种组砌方法，从墙的立面看，为一皮丁砖、三皮顺砖间隔组砌，上下 皮顺砖竖缝错开1/2砖长，上下皮顺砖与丁砖竖缝错开1/4砖长，如图4.8所 示。这种砌法的优点是砍砖少，砌筑效率高，能利用部分半砖；缺点是顺 砖层易向外挤出，出现“游墙”，整体性较差。适用于砌一砖墙、一砖半 墙。
4）摆砖撂底 （1）摆砖撂底原则 （2）240 mm厚砖墙的摆砖 （干摆6层砖墙） ①十字缝摆砖 （a）十字缝摆砖 （b）骑马缝摆砖 ②骑马缝摆砖 ③梅花丁组砌摆砖 ④纵横墙接头处摆砖： 1—1/2砖 2—1/4砖 3—3/4砖
5）240 mm厚实心砖墙墙身砌筑 (1)盘角 ①盘角处1 m范围内，按组砌方法挑选平直、方正的砖（七 分头砖一定要棱角方正，尺寸正确），先盘砌三至五皮砖，并用 方尺检查方正度，用线 锤检查垂直度，如图所示。 ②5皮砖盘砌好后，两端拉通线检查砖墙留槎处，砖是否有 抬头和低头现象，再核对砖的皮数，不容许出现错层。如图所示。 ③随着盘角上砌，要随时用托线板检查其垂直度，使纵横墙 砌成直角。如图所示。 ④盘砌时必须以皮数杆为准，控制好砖层上口高度，不要与 皮数杆对应的皮数相差太多（偏差值应控制在5～10 mm范围以 内）。如图所示。
实习实作
直线墙的砌筑 1.活动:教师讲解示范，内容如下： ①放出墙体的中心线、边线。 ②排砖撂底，如图4.26所示。 ③砌筑头子：要求在砌筑过 程中经常检查墙体的垂直度。 ④砌筑墙身：每砌一线都要 求绷线要紧、铺灰要活、上 跟线、下跟棱。 ⑤砌筑时要求做到横平竖直、 灰浆饱满、组砌得当、上下错缝。
（a）十字缝（b）骑马缝
（2）每皮一顺一丁砌法 这种砌法又称梅花丁砌法，是每一皮中丁砖与顺砖间隔组砌，上皮丁 砖坐中于下皮顺砖，上下皮砖的竖缝相互错开1/4砖长，如图4.7所示。这 种砌法的优点是竖缝易对齐，易控制墙面平整，且灰缝整齐美观；缺点是 对砖的规格要求高且砌筑效率较低。适用于砌一砖墙及一砖半墙，尤其是 清水墙。
实习实作
带门、窗洞口的L形转角墙的砌筑
1.活动：教师讲解示范，内容如下： ①放出墙体的中心线、边线，如图所示。 ②按设计要求进行排砖撂底。 ③砌筑大角：要求在砌筑过程中经常检查墙体的垂直度。
④墙身砌筑：每砌一线都要求绷线要紧、铺灰要活、上跟线、下跟 棱。 ⑤砌筑时要求做到横平竖直、灰 浆饱满、组砌得当、上下错缝。 1—墙轴线； 2—墙边线； 3—门洞位置线
370 mm墙L形转角组砌法 （a）第一皮；（b）第二皮
(2)砖墙的丁字形接头
在砖墙的丁字形接头处应分皮相互砌通，内角相交处竖 缝相互错开1/4砖长，并在横墙端头处加砌七分头砖（3/4砖 长），如图所示。 240 mm墙丁字形接头组砌法 （a）第一皮；（b）第二皮
370 mm墙丁字形接头组砌法 （a）第一皮；（b）第二皮
(3)砖墙的十字形接头
在砖墙的十字形接头处应分皮相互砌通，交角处的竖缝 相互错开1/4砖长，如图所示。 240 mm墙十字形接头组砌法 （a）第一皮；（b）第二皮
370 mm墙十字形接头组砌法 （a）第一皮；（b）第二皮
实习实作
砖墙交接处的组砌练习 1.要求 ①墙厚为240 mm和370 mm。 ②墙段长度大于等于1 500 mm，以一顺一丁组 砌方式进行叠砌练习。 2.时间:4课时。 3.检查、鉴定：砖墙砌筑评分表见表4.1。 4.作业：画出其单皮数和双皮数的排砖平面图。
4 砖墙和砖柱的砌筑
4.1砖墙的砌筑 4.2砖柱的砌筑
4.3异型墙和清水墙的砌筑 4.4砖墙、砖柱工程质量验收规定
本章教学目标
掌握常见的砖墙组砌形式 掌握砖墙的砌筑工艺和操作要点 能砌筑实心砖墙、清水墙 能砌筑窗台、门窗洞间墙、砖过梁、楼层 处及构造柱处墙体等 熟悉砖柱的组砌形式和要求
